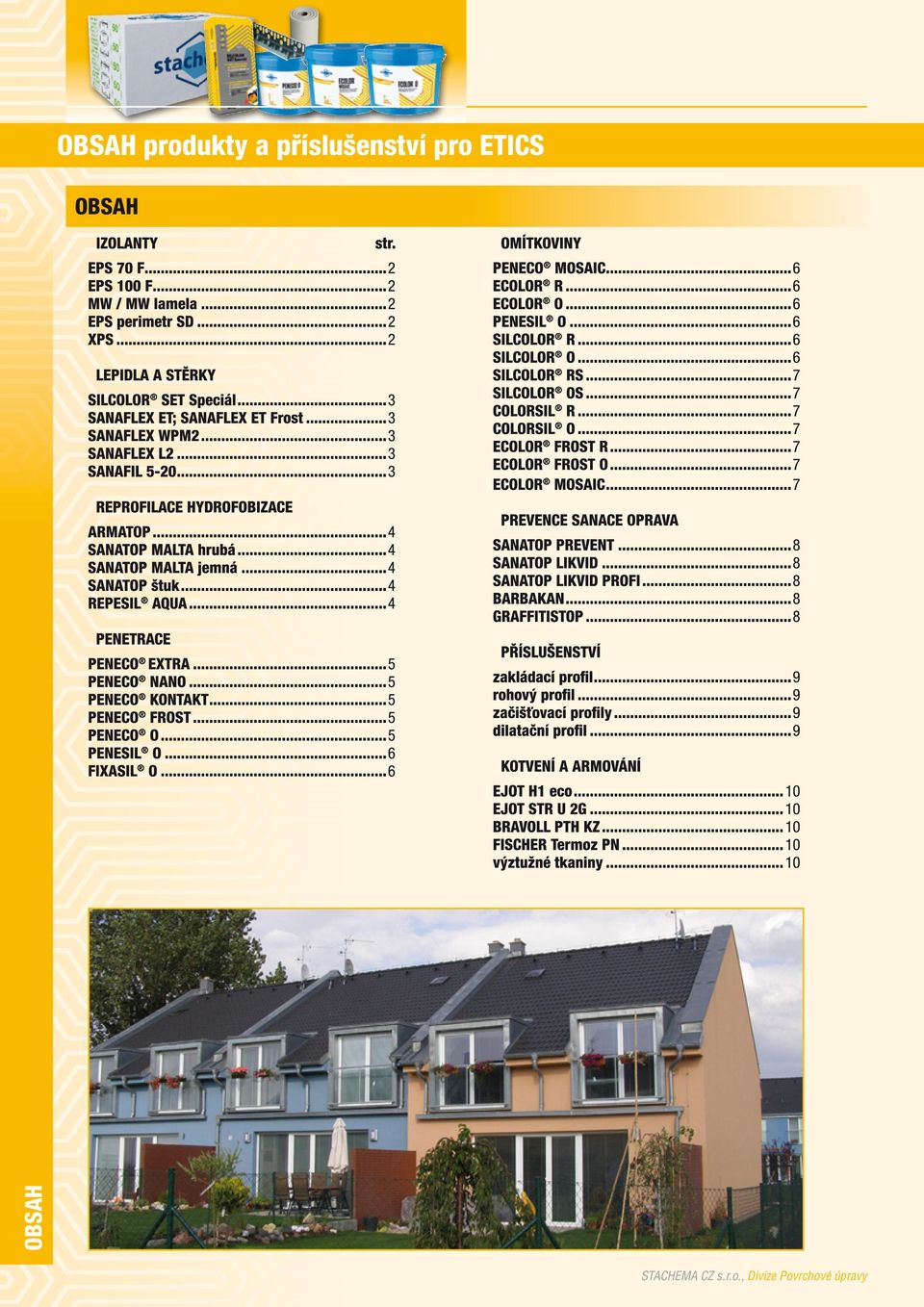

2 OBSAH produkty a příslušenství pro ETICS OBSAH OBSAH

3 OBSAH montážní návod OBSAH str. ČASOVÝ HARMONOGRAM PRACÍ SKLADBA SYSTÉMU ETICS Izolační materiál EPS a MW...13 Řez ETICS s izolačními deskami EPS Lepidlo a stěrkovací hmota Výztužná sklotextiní tkanina Kotvící prvek Příslušenství k systému Podklad povrchové úpravy Povrchová úprava...14 Příklady detailů osazení příslušenství OBECNÉ PODMÍNKY PRO MONTÁŽ ETICS Požární ochrana staveb ČSN : ČSN ISO Zkoušky reakce na oheň pro fasády Zateplení nové stavby (stavby kolaudovány po roce 2000) Dodatečné zateplení objektu (kolaudace do r. 2000) Přípravné práce Příprava podkladu Založení systému Nanášení lepidla na izolant a lepení Kladení tepelně izolačních desek KOTVENÍ DESEK ZÁKLADNÍ VÝZTUŽNÁ VRSTVA ETICS Výztuhy fasádních otvorů a rohů Výztužná vrstva s tkaninou PENETRACE POD OMÍTKU VRCHNÍ OMÍTKA SPOTŘEBA KONTROLA JAKOSTI A PROVÁDĚNÝCH PRACÍ PŘEPRAVA A SKLADOVÁNÍ VZOR POKYNŮ PRO ÚDRŽBU A UŽÍVÁNÍ ETICS GARANČNÍ PODMÍNKY VÝROBCE ETICS...28 KONTROLNÍ A ZKUŠEBNÍ PLÁN PRO ETICS OBSAH 1

4 IZOLANTY EPS 70 F izolační desky z pěnového fasádního polystyrenu dle ČSN EN rozměr: 1000 x 500 mm barevné označení: součinitel tepelné vodivosti 0,039 W/mK dle rozměrů EPS 100 F izolační desky z pěnového fasádního polystyrenu dle ČSN EN rozměr: 1000 x 500 mm barevné označení: součinitel tepelné vodivosti 0,037 W/mK dle rozměrů MW / MW lamela izolační desky z kamenné vlny s orientací vláken podélnou a kolmou k podkladu dle ČSN EN rozměr desky 1000 x 500 mm a 1000 x 600 mm rozměr lamely 1200 x 200 mm a 1000 x 333 mm součinitěl tepelné vodivosti 0,036 W/mK dle rozměrů EPS perimetr SD izolační desky z pěnového polystyrenu tvrzené dle ČSN EN rozměr 1250 x 600 mm součinitel tepelné vodivosti 0,034 W/mK dle rozměrů XPS izolační desky z extrudovaného polystyrenu dle ČSN EN rozměr 1250 x 600 mm součinitel tepelné vodivosti 0,035 W/mK IZOLANTY dle rozměrů 2

5 LEPIDLA A STĚRKY SILCOLOR SET Speciál zubovou stěrkou interiér exteriér Lepící a stěrkovací malta SILCOLOR SET Speciál Je určena pro lepení izolantů zateplovacích systémů a jako vrchní armovaná stěrka zateplovacích systémů. PouÏití: Tmel je mrazuvzdorný a je určen pro vnitřní i venkovní použití. Lze použít i pro lepení dlažeb a obkladů na hydroizolační stěrky ze sortimentu firmy STACHEMA CZ. Spotfieba: při lepení izolačních desek cca: 3,0 5 kg/m 2 při stěrkování cca: 4,0 kg/m 2 25 kg SANAFLEX ET SANAFLEX ET Frost zubovou stěrkou interiér exteriér Lepící a stěrkovací malta SANAFLEX ET; SANAFLEX ET Frost Je určena pro lepení izolantů zateplovacích systémů a jako vrchní armovaná stěrka zateplovacích systémů. PouÏití: Tmel je mrazuvzdorný a je určen pro vnitřní i venkovní použití. Lze použít i pro lepení dlažeb a obkladů na hydroizolační stěrky ze sortimentu firmy STACHEMA CZ. Spotfieba: při lepení izolačních desek cca: 3,0 5 kg/m 2 při stěrkování cca: 4,0 kg/m 2 25 kg SANAFLEX WPM2 nátěrem postřikem SANAFLEX L2 stěrkou interiér exteriér 12 kg Jednosložkavá hydroizolační stěrka Jednosložkavá hydroizolační stěrka pod obklady a dlažbu pro venkovní i vnitřní použití. Vhodná i na problematické podklady (sádrokarton, dřevotřískové a OSB desky, pórobeton apod.). PouÏití: Pro vytvoření celoplošné izolace bazénů, teras, balkónů apod. Je odolná chemickým rozmrazujícím látkám. Neztrácí pružnost a ani za mrazu (do -20 C). Je schopna překlenout dodatečně vzniklé praskliny v podkladu až do šíře 0,75 mm. Chrání podklad před karbonatací. Není vhodná na pojížděné plochy a jako finální úprava povrchu. Spotfieba: cca 2,5 kg/m 2 /1 mm tloušťky Flexibilní mrazuvzdorné cementové lepidlo k lepení všech typů obkladů zubovou stěrkou interiér exteriér pro podlahové vytápění 25 kg PouÏití: Flexibilní mrazuvzdorné cementové lepidlo SANAFLEX L2 je určeno k lepení všech typů obkladů (včetně velkoformátových), dlažeb a mozaik v interiérech i exteriérech, na podlahy a stěny z tradičních materiálů s cementovou omítkou, cementové potěry, anhydritové potěry a sádrokartonové stěny (po předchozím ošetření penetračním nátěrem). Dále na vnitřní natřené stěny, (za předpokladu, že nátěr je pevně přikotven k podkladu), na staré podlahy z mramoru nebo terazza a dostatečně vyzrálé betonové konstrukce. Vhodné pro podlahové vytápění. Pochůzí po 24 hod. Spotfieba: 2,5 kg/m 2 při použití zubové stěrky 6x6 mm. SANAFIL 5-20 hladítkem interiér exteriér pro podlahové vytápění 12 kg Mrazuvzdorná, zlepšená cementová spárovací malta PouÏití: Mrazuvzdorná, zlepšená cementová spárovací malta SANAFIL 5-20 se sníženou nasákavostí a vysokou otěruvzdorností pro šířku spár 5 20 mm. Je určena pro spárování všech typů keramických dlažeb a obkladů, v interiéru a exteriéru (nasákavých, slinutých a porcelánových dlažeb a obkladů atd.), kamene (přírodního, mramoru, žuly, terazza apod.), skleněné a mramorové mozaiky. Vyrábí se v odstínu bílé, hnědé a přírodní šedé. Spotfieba: cca 0,5 1,2 kg/m LEPIDLA A STĚRKY 3

6 REPROFILACE HYDROFOBIZACE ARMATOP Sanační malta pro antikorozní ochranu ocelové výztuže betonu nátěrem interiér exteriér mrazuvzdorný PouÏití: ARMATOP je jemná sanační cement-polymerová malta určená pro antikorozní ochranu ocelové výztuže betonu, při opravách konstrukcí pozemních komunikací, vodohospodářských staveb, panelových domů a jiných inženýrských objektů. Zároveň se používá jako adhezní (spojovací) můstek pod systém reprofilačních malt z řady výrobků SANATOP firmy STACHEMA CZ. Spotfieba: cca 0,7 m 2 /4 mm tloušťky 11 kg SANATOP MALTA hrubá stěrkou interiér exteriér mrazuvzdorný Sanační cement-polymerová opravná malta PouÏití: SANATOP MALTA Hrubá je jednosložková, cement-polymerová, objemově kompenzovaná, opravná maltová směs s polypropylenovými vlákny, určena pro menší i celoplošné sanační opravy všech typů betonů, betonových konstrukcí a výrobků z betonu. Je určena pro opravy schodů, betonových zídek, zahradních betonových bazénků, betonových chodníčků, betonových podezdívek apod. Aplikuje se ve vrstvě o maximální tloušťce mm. Spotfieba: 1,8 kg/m 2 /1mm tloušťky 12 kg SANATOP MALTA jemná stěrkou interiér exteriér mrazuvzdorný Sanační cement-polymerová opravná malta PouÏití: SANATOP MALTA Jemná je jednosložková, cement-polymerová, objemově kompenzovaná, opravná maltová směs s polypropylenovými vlákny, určena pro menší i celoplošné sanační opravy všech typů betonů, betonových konstrukcí a výrobků z betonu. Je určena pro opravy schodů, betonových zídek, zahradních betonových bazénků, betonových chodníčků, betonových podezdívek apod. Aplikuje se ve vrstvě o maximální tloušťce 3 30 mm. Spotfieba: 1,8 kg/m 2 /1mm tloušťky 12 kg SANATOP štuk stěrkou interiér exteriér mrazuvzdorný Sanační cement-polymerová opravná malta PouÏití: SANATOP Štuk je jemná jednosložková, tixotropní, cement-polymerová, opravná maltová směs s polypropylenovými vlákny, určena pro menší i celoplošné sanační opravy všech typů betonů a betonových konstrukcí. Je určena pro opravy schodů, betonových zídek, zahradních betonových bazénků, betonových chodníčků, betonových podezdívek apod. Aplikuje se ve vrstvě o maximální tloušťce 1 3 mm.. Spotfieba: 1,8 kg/m 2 /1mm tloušťky PREVENCE SANACE OPRAVA REPESIL AQUA nátěrem 12 kg 1 l 5 l 10 l Hydrofobizační prostředek vodouředitelný PouÏití: Hydrofobizační prostředek REPESIL AQUA je určen pro impregnaci anorganických povrchů proti průniku vody. Dešťová voda způsobuje zašpinění a destrukci stavebních materiálů tím, že do nich proniká, vnáší s sebou nečistoty a postupně je nasycuje solemi (sírany a siřičitany). Narůstající krystaly těchto solí jsou pak příčinou ztráty pevnosti stavebních materiálů a jejich postupné eroze, výkvětů těchto solí, špinavých skvrn a celkového zašpinění. Spotfieba: 0,2 0,4 l/m 2. 4

7 PENETRACE PENECO EXTRA Akrylátový penetrátor s hloubkovým účinkem vodouředitelný nátěrem válečkem postřikem 5 l 10 l PouÏití: Pro svou dobrou pronikací schopnost je disperzní penetrátor PENECO EXTRA (vodouředitelný), určen jako základní nátěr všech betonových povrchů pod ochranné barvy na betonové konstrukce, samonivelačni stěrky, hydroizolačni stěrky apod. Nátěr je hydrofobní a může být dále použit pro přípravu povrchů pod veškeré akrylátové barvy a i samostatně pro zamezení průniku vody do všech savých stavebních materiálů dvojnásobný nátěr snižuje průnik CO 2. Spotfieba: 0,1 0,2 l/m 2. PENECO NANO nátěrem válečkem postřikem 1 l 5 l 10 l Akrylátový penetrátor s hloubkovým účinkem koncentrát PouÏití: Nanopenetrátor PENECO NANO je určen pro penetraci všech savých anorganických podkladů. Lze jej užít samostatně pro zamezení průniku vody do všech savých stavebních materiálů, ke zlepšení vlastností stavebních směsí pojených cementem nebo vápenným hydrátem, k zvýraznění mokrého vzhledu přírodních i umělých kamenů, cihel, cihelných a jiných savých obkladů. Pro svou vysokou pronikací schopnost je disperzní nanopenetrátor PENECO NANO určen jako základní nátěr všech betonových povrchů pod ochranné barvy na betonové konstrukce ECOLOR BKH FLEX, ECOLOR BKH, samonivelační stěrky a izolační stěrky, PROISOL apod. Nátěr je hydrofobní a může být také použit pro přípravu povrchů pod veškeré akrylátové barvy. Obsah netěkavých složek (sušina) min. 30 %. PENECO KONTAKT nátěrem válečkem postřikem 1 kg 5 kg 10 kg Akrylátový adhézní můstek s penetračním účinkem PouÏití: Adhézní můstek PENECO KONTAKT je jednosložkový bezrozpouštědlový nátěr, který je možno použít v interiérech i exteriérech na vyzrálé omítky, beton, skleněné tapety, dřevěné, papírové, sádrokartonové povrchy na dřevotřísku, na OSB desky, umakart, obklady a dlažby apod. Jedná se o zpevňující a podkladový nátěr určený jako první nátěr všech savých i nesavých stavebních materiálů, které jsou následně upravovány stěrkami, akrylátovými barvami, akrylátovými omítkovinami atd. Může přijít do náhodného styku s potravinami, není však pro tento účel určen. Spotfieba: 0,18 0,25 kg/m 2. PENECO FROST nátěrem válečkem postřikem Penetrátor pro teploty od -5 C PouÏití: Akrylátový penetrátor je určen pro práci za nízkých teplot od - 5 C jako první nátěr všech savých stavebních materiálů, které jsou finálně upravovány akrylátovými fasádními barvami, omítkovinami na veškeré savé stavební materiály. Dodává se v aplikační konzistenci. Spotfieba: 0,1 0,2 l/m 2. 5 l 10 l PENECO O nátěrem válečkem postřikem 5 kg 10 kg Základní penetrační nátěr pod akrylátové omítkoviny PouÏití: Základní penetrační nátěr je určen jako první nátěr všech savých stavebních materiálů, které jsou finálně upravovány akrylát. omítkovinami ECOLOR R nebo ECOLOR O. Lze jej použít i samostatně pro zpevnění a zvýšení hydrofobity povrchu. Dodává se v aplikační konzistenci. Spotfieba: 0,18 0,25 kg/m 2. PENETRACE 5

8 PENETRACE / OMÍTKOVINY PENESIL O Základní penetrační nátěr pod silikonové omítkoviny PouÏití: Základní penetrační nátěr je určen jako první nátěr všech savých stavebních materiálů, které jsou finálně upravovány silikonovými omítkovinami SILCOLOR R, SILCOLOR O, SILCOLOR RS nebo SILCOLOR OS. Lze jej použít i samostatně pro zpevnění a zvýšení hydrofobity povrchu. Dodává se v aplikační konzistenci. Spotfieba: 0,18 0,25 kg/m 2. nátěrem válečkem postřikem 5 kg 10 kg FIXASIL O Základní penetrační nátěr pod silikátové omítkoviny PouÏití: Základní penetrační nátěr je určen jako první nátěr všech savých stavebních materiálů, které jsou finálně upravovány silikátovými omítkovinami např. COLORSIL R a COLORSIL O. Lze jej použít i samostatně pro zpevnění a zvýšení hydrofobity povrchu. Dodává se v aplikační konzistenci. Spotfieba: 0,18 0,25 kg/m 2. nátěrem válečkem postřikem 5 kg 10 kg PENECO MOSAIC Základní penetrační nátěr pod dekorativní mozaikové omítkoviny nátěrem válečkem PouÏití: Základní penetrační nátěr je určen jako první nátěr všech savých stavebních materiálů, které jsou finálně upravovány mozaikovými omítkovinami ECOLOR MOSAIC. Dodává se v aplikační konzistenci. Spotfieba: 0,18 0,25 kg/m 2. 5 kg 10 kg ECOLOR R, O Akrylátová omítkovina hlazená a rýhovaná se zrnem 1; 1,5; 2 nebo 2,5 mm PENETRACE / OMÍTKOVINY stěrkou SILCOLOR R, O stěrkou 25 kg 25 kg PouÏití: ECOLOR R je akrylátová dekorativní omítkovina rustikálního typu (nazývá se též zatíraná nebo zrno na zrno). ECOLOR O je akrylátová dekorativní omítkovina mnichovského typu - podle tahů stěrkou lze docílit různých dekorativních efektů. ECOLOR R, ECOLOR O jsou určené pro finální úpravu zateplovacích systémů, omítek, betonových panelů, sádrokartonových povrchů a jiných lehčených stavebních materiálů. Jsou efektní úpravou všech stavebních konstrukcí. Ošetřený povrch je hydrofobní a zůstává dlouho čistý. Vyrábí se ve velikosti zrna 1; 1,5; 2; a 2,5 mm (velikost zrna je uvedena na etiketě). Spotfieba: ECOLOR R dle velikosti zrna: 1,3 1,7; 2,2 2,6; 2,9 3,6; 3,8 4,8 kg/m 2 ; ECOLOR O dle velikosti zrna: 1,9 2,4; 2,6 3; 3,3 3,8 kg/m 2. Extra silikonová omítkovina hlazená se zrnem 1,5 či 2 mm a rýhovaná se zrnem 2 mm PouÏití: SILCOLOR R je silikonová dekorativní omítkovina rustikálního typu (nazývá se též zatíraná nebo zrno na zrno). SILCOLOR O je silikonová dekorativní omítkovina mnichovského typu - podle tahů stěrkou lze docílit různých dekorativních efektů. Omítky jsou určeny pro finální úpravu zateplovacích systémů, omítek, betonových panelů, sádrokartonových povrchů a jiných lehčených stavebních materiálů. Jsou efektní úpravou všech stavebních konstrukcí. Ošetřený povrch je vysoce hydrofobní a zůstává dlouho čistý. Spotfieba: SILCOLOR R dle velikosti zrna: 2,2 2,6; 2,9 3,6 kg/m 2, SILCOLOR O cca 2,6 3 kg/m 2. 6

9 OMÍTKOVINY SILCOLOR RS stěrkou Silikonová omítkovina hlazená se zrnem 1,5 a 2 mm PouÏití: SILCOLOR RS je silikonová dekorativní omítkovina rustikálního typu (nazývá se též zatíraná nebo zrno na zrno) určená pro finální úpravu zateplovacích systémů, omítek, betonových panelů, sádrokartonových povrchů a jiných lehčených stavebních materiálů. Je efektní úpravou všech stavebních konstrukcí. Ošetřený povrch je vysoce hydrofobní a zůstává dlouho čistý. Vyrábí se ve velikosti zrna 1,5 a 2 mm. Spotfieba: dle velikosti zrna cca 2,2 2,6; 2,9 3,6 kg/m kg SILCOLOR OS stěrkou Silikonová omítkovina rýhovaná se zrnem 2 mm PouÏití: SILCOLOR OS je silikonová dekorativní omítkovina mnichovského typu určená pro finální úpravu zateplovacích systémů, omítek, betonových panelů, sádrokartonových povrchů a jiných lehčených stavebních materiálů. Je vkusnou a elegantní úpravou stavebních konstrukcí, která je vysoce hydrofobní a zůstává dlouho čistá. Podle tahů stěrkou lze docílit různých dekora tivních efektů. Vyrábí se s velikostí zrna 2 mm. Spotfieba: dle velikosti zrna 2,6 3 kg/m kg COLORSIL R, O stěrkou ECOLOR FROST R, O stěrkou 25 kg 25 kg Silikátová omítkovina hlazená se zrnem 1,5 a 2 mm Silikátová omítkovina rýhovaná se zrnem 2 mm PouÏití: COLORSIL R je silikátová dekorativní omítkovina (nazývá se též zatíraná nebo zrno na zrno) a COLORSIL O je silikátová dekorativní omítkovina mnichovského typu - podle tahů stěrkou lze docílit různých dekorativních efektů. Určeny jsou pro finální úpravy zateplovacích systémů, omítek, betonových panelů. Jsou efektní úpravou všech stavebních konstrukcí. Přírodní vzhled, nízký difúzní odpor je předurčují pro užití při sanaci starých a památkových objektů. Jsou vhodné vzhledem ke svým vlastnostem pro konečnou úpravu vápenných, vápenocementových, cementových a sanačních omítek. Spotfieba: COLORSIL R dle velikosti zrna cca 2,2 2,6; 2,9 3,6 kg/m 2. COLORSIL O cca 2,6 3 kg/m 2. Akrylátová omítkovina hlazená a rýhovaná se zrnem 2 mm pro práci za nízkých teplot PouÏití: omítkoviny ECOLOR FROST R a ECOLOR FROST O jsou dekorativní omítkoviny určené pro použití za nízkých teplot od - 5 C na finální úpravu zateplovacích systémů, omítek, betonových panelů, sádrokartonových povrchů a jiných lehčených stavebních materiálů. Jsou efektní úpravou všech stavebních konstrukcí. Ošetřený povrch je hydrofobní a zůstává dlouho čistý. Vyrábí se ve velikosti zrna 2 mm. Spotfieba: ECOLOR FROST R cca 2,9 3,6 kg/m 2, ECOLOR FROST O cca 2,6 3 kg/m 2. ECOLOR MOSAIC stěrkou 25 kg Dekorativní mozaiková omítkovina se zrnem 1,5 a 2,5 mm PouÏití: ECOLOR MOSAIC je akrylátová dekorativní mozaiková vícebarevná omítkovina. Je určena pro finální úpravu silně zatěžovaných míst v exteriérech i interiérech. V interiéru se hodí např. na vstupní prostory, chodby, schodiště, kde hrozí velké opotřebení omakem, otěrem apod. V exteriéru je vhodná zejména v místech, které se snadno znečistí, jako např. sokly, ostění oken a dveří apod. ECOLOR MOSAIC lze rovněž použít jako fasádní povrchovou úpravu zateplovacích systémů ETICS. Je efektní úpravou všech stavebních konstrukcí. Ošetřený povrch je vysoce hydrofobní a zůstává dlouho čistý. Vyrábí se ve velikosti zrna 1,5 nebo 2,5 mm. Nehodí se na vlhké neodizolované podklady. Spotfieba: dle velikosti zrna cca 3,0 3,5; 5,8 6,3 kg/m 2. OMÍTKOVINY 7

10 PREVENCE SANACE OPRAVA SANATOP LIKVID Profi Profesionální ochrana bez chloru proti biologickým nečistotám PouÏití: Kapalný přípravek určený k likvidaci řas, plísní, mechů a bakterií ze stavebních materiálů zdi, omítky, beton, střechy apod. Přípravek je určen pro použití v exteriéru. Ředí se dle návodu. Zničí více jak 99,99 % kontaminace. Ředění: 1:9 1:19 vodou. Spotfieba: Koncentrát 1 litr = při ředění 1:19 až 200 m 2. nátěrem válečkem postřikem 1 l 5 l SANATOP LIKVID Ochrana bez chloru proti biologickým nečistotám PouÏití: Kapalný přípravek určený k likvidaci řas, plísní, mechů a bakterií ze stavebních materiálů zdi, omítky, beton, střechy apod. Přípravek je určen pro použití v exteriéru. Zničí více jak 99,99 % kontaminace. Ředí se 1:4 vodou. Spotfieba: Koncentrát 1 litr = při ředění 1:4 až 50 m 2. nátěrem válečkem postřikem 1 l 5 l SANATOP PREVENT Prevence proti opětovnému výskytu řas a plísní PouÏití: Přísada do omítek, zdiva, malířských nátěrů a jiných minerálních stavebních materiálů proti vzniku plísní a řas, určená do exteriérů. Ochrana zdiva, nátěrových hmot a jiných minerálních stavebních materiálů. Spotfieba: Z 1 kg koncentrátu se ošetří až 50 m 2 plochy. Koncentrát, ředění viz etiketa. nátěrem válečkem postřikem 1 l 5 l 10 l BARBAKAN Preventivní ochrana porézních povrchů stavebních materiálů před trvalým znečištěním postřiků graffiti. nátěrem válečkem postřikem PouÏití: Barbakan slouží k zajištění ochrany nových, stávajících i památkově chráněných objektů před trvalými účinky graffiti. Po jeho aplikaci lze velice jednoduchým a nenáročným způsobem odstranit případné znečištění od sprejerů bez poškození podkladu pomocí řady přípravků Graffitistop. Spotfieba: 1 litr přípravku na 5 7 m 2 plochy dle poréznosti povrchu. PREVENCE SANACE OPRAVA 8 GRAFFITISTOP nátěrem válečkem 1 l 5 l 10 l postřikem 1 l 5 l 10 l Odstraňovač graffiti PouÏití: Přípravek je určen na odstranění graffiti z různých druhů povrchů. Dodává se ve dvou formách gel (Graffitistop 3) a spray (Graffitistop 2). Přípravky jsou určeny k odstranění graffiti, sprejových a fixových barev z různých povrchů stavebních materiálů. Přípravek se také používá k odstranění graffiti z povrchu ošetřených preventivním přípravkem Barbakan. Spotfieba: 1 litr přípravku na cca 5 m 2 povrchu dle povrchu a nánosu graffiti.

11 PŘÍSLUŠENSTVÍ zakládací profil hliníková, nebo plastová soklová lišta s okapnicí k založení izolantu Délka 2 m 2,5 m rohový profil plastová, (hliníková) rohová lišta se sklovláknitou armovací tkaninou k ochraně vnějších rohů Vyrábí se v rozměrech: 10 x 10 cm, 10 x 15 cm, 10 x 23 cm. Délka 2,5 m začišťovací profily APU plastová lišta se sklovláknitou armovací tkaninou pro dilatující spojení rámu okna, dveří s ETICS Délka: 1,4 m a 2,4 m plastová lišta se sklovláknitou armovací tkaninou pro dilatující spojení parapetního profilu s ETICS Délka: 2 m plastová lišta s okapnicí se sklovláknitou armovací tkaninou pro začištění horního ostění v ETICS Délka: 2 m dilatační profil Délka 2 m 2,5 m hliníková, nebo plastová lišta se sklovláknitou armovací tkaninou pro dilatující napojení jednotlivých ploch a přiznání spár v ETICS PŘÍSLUŠENSTVÍ 9

12 KOTVENÍ A ARMOVÁNÍ EJOT H1 eco talířová hmoždinka s ocelovým trnem zatloukací kotevní hloubka: 25 mm kategorie použití do podkladu dle ETAG 014 A, B, C průměr hmoždinky: 8 mm průměr talíře: 60 mm bodový součinitel prostupu tepla 0,001 W/K (eliminace prokreslení hmoždinky na povrchu) ks katagorie podkladu dle ETAG 014 A - beton B - plná cihla C - děrovaná cihla EJOT STR U 2G 100 ks talířová hmoždinka s ocelovým trnem šroubovací s možností zapuštěné montáže se zátkou do izolantu kotevní hloubka: 35 mm (75 mm pro E - porobeton) kategorie použití do podkladu dle ETAG 014 A, B, C, D, E průměr hmoždinky: 8 mm průměr talíře: 60 mm bodový součinitel prostupu tepla povrchová montáž: 0,002 W/K zápustná montáž: 0,001 W/K (eliminace prokreslení hmoždinky na povrchu) katagorie podkladu dle ETAG 014 A - beton B - plná cihla C - děrovaná cihla D - lehčený beton E - porobeton BRAVOLL PTH KZ talířová hmoždinka s ocelovým trnem zatloukací kotevní hloubka: 25 mm kategorie použití do podkladu dle ETAG 014 A, B, C, D průměr hmoždinky: 8 mm průměr talíře: 60 mm ks katagorie podkladu dle ETAG 014 A - beton B - plná cihla C - děrovaná cihla D - lehčený beton fischer Termoz PN 8 talířová hmoždinka s plastovým trnem zatloukací kotevní hloubka: 35 mm kategorie použití do podkladu dle ETA A, B, C průměr hmoždinky: 8 mm průměr talíře: 60 mm 200 ks katagorie podkladu dle ETAG 014 A - beton B - plná cihla C - děrovaná cihla KOTVENÍ A ARMOVÁNÍ výztužné tkaniny 55 m 2 /role 10 (VERTEX, OMFA, VALMIERA) sklovláknitá tkanina s protialkalickou úpravou velikost ok 3,5 x 3,8 mm hmotnost 145 g/m 2 / 150 g/m 2 / 160 g/m 2 / 165 g/m 2 / 314 g/m 2 Spotfieba: cca 1,1 m 2 /m 2.

13 SKLADBA SYSTÉMU ČASOVÝ HARMONOGRAM PRACÍ technologické přestávky 0 1. den Příprava podkladu. Montáž soklové lišty. Lepení tepelně-izolačních desek cement-polymerovou maltou, případně polyuretanovou pěnou (PU). 2. den (volno) Technologická přestávka, nutná k vytvrzení cement-polymerové malty lepidla. Při použití PU pěny není nutná 24 hodinová technologická přestávka. 3. den Kotvení tepelně-izolačních desek hmoždinkami. Výztuhy fasádních otvorů a rohů. Vyplnění prohlubní v místě hmoždinek cement-polymerovou maltou živé do živého. Provedení základní výztužné vrstvy s armovací tkaninou den (volno) Technologická přestávka nutná k vyschnutí a vytvrzení základní výztužné vrstvy. 6. den Penetrace základní výztužné vrstvy pod omítkovinu. 7. den Nanesení konečné povrchové úpravy šlechtěné omítkoviny. Řez ETICS s izolačními deskami EPS , 2 zdivo 3 soklový profil 4 izolant EPS stěrková hmota (cement-polymerová malta) 6 sklotextilní tkanina 7 penetrace vrchní pastovitá omítkovina 9 soklový izolant 10 mozaiková omítkovina ČASOVÝ HARMONOGRAM PRACÍ 11

14 SKLADBA SYSTÉMU VŠEOBECNÉ Tento montážní návod popisuje skladby výrobce a návod na montáž vnějších kompozitních zateplovacích systémů ETICS, které jsou ve vlastnictví společnosti STACHEMA CZ s.r.o. Montážní návod respektuje národní technické normy a evropskou směrnici ETAG 004. Společnost STACHEMA CZ s.r.o. si vyhrazuje právo technickou dokumentaci aktualizovat a doplňovat v technických listech jednotlivých zateplovacích systémů. Změny a aktualizace vyplývají z možných změn ve výrobním programu výrobců jednotlivých komponentů systému. Zateplovací systémy společnosti STACHEMA CZ s.r.o. pod názvem SILCOLOR THERM, SILCOLOR THERM Minerál, ECOLOR THERM, ECOLOR THERM Minerál, splňují požadavky směrnice ETAG 004. K zateplovacím systémům byla vydána jednotlivá evropská technická schválení ETA. Pro možnost získání garance výrobce ETICS je nutné, aby montáž prováděla nebo řídila osoba prokazatelně proškolená výrobcem ETICS. Proškolení se prokazuje osvědčením s omezenou časovou platností, vydaným výrobcem ETICS. SEZNAM CERTIFIKOVANÝCH ZATEPLOVACÍCH SYSTÉMŮ SILCOLOR THERM SILCOLOR THERM Minerál ECOLOR THERM ECOLOR THERM Minerál ECOLOR THERM PUR SILCOLOR THERM PUR SKLADBA SYSTÉMU Základní pojmy EOTA evropské organizace pro technická schvalování ETAG 004 směrnice pro schvalování technických povolení kombinovaných systémů vnějších tepelných izolací ETA evropské technické schválení ETICS (External Thermal Insulation Composite Systems) vnější tepelně-izolační kompozitní systém Výrobce ETICS právnická nebo fyzická osoba, která sestavila, provedla potřebné zkoušky dle ETAG 004 a uvedla na trh ETICS, včetně potřebné dokumentace Projektant ETICS právnická nebo fyzická osoba řízená zákonem a vyhláškou, která navrhuje konkrétní skladbu ETICS v souladu s pokyny výrobce ETICS Zhotovitel ETICS proškolená právnická nebo fyzická osoba, oprávněná k provádění ETICS dle pokynů výrobce ETICS Pověřený zástupce výrobce ETICS právnická nebo fyzická osoba, která uzavřela smluvní vztah o výkonu některých práv a povinností výrobce ETICS 12

15 SKLADBA SYSTÉMU 1 SKLADBA SYSTÉMU ETICS 1.1 Izolační materiál EPS a MW Fasádní izolační desky z pěnového polystyrenu (EPS) a minerální vlny (MW) Desky musí splňovat parametry uvedené v ČSN EN pro EPS a ČSN EN pro MW a další požadavky dle směrnice ETA (smyková pevnost) Fasádní izolační desky EPS 70 F Fasádní (EPS 100 F Fasádní) Vlastnosti: velikost desek 1,0 x 0,5 m charakteristika hodnoty součinitele tepelné vodivosti λ D 0,039 (W/mK) stupeň hořlavosti E podle ČSN EN výrobce: viz TL Fasádní izolační desky MW fasádní s podélnou a příčnou orientací vlákna Vlastnosti: charakteristika hodnoty součinitele tepelné vodivosti λ D 0,036 (W/mK) stupeň hořlavosti A1 podle ČSN EN pevnost v tahu k rovině desky min. TR 10 výrobce: viz TL 1.2 Lepidlo a stěrkovací hmota Tenkovrstvá cement-polymerová malta se používá jako lepicí a armovací hmota s výztužnou sítí. Její předností je možnost lepení jak izolací z polystyrénu (EPS) tak izolací z minerální vlny (MW). Malta má tyto fyzikálně mechanické parametry: po smíchání s vodou je doba zpracovatelnosti min. 120 min. (při teplotě 20 C) přídržnost malty k polystyrénu min. 0,10 MPa součinitel difúzního odporu max. 30 Další technické parametry jsou uvedeny v příslušných technických listech. Cement-polymerová malta splňuje i další technické požadavky. SILCOLOR SET Speciál cement-polymerová lepící a stěrkovací malta standardní kvality SANAFLEX ET cement-polymerová lepící a stěrkovací malta s nadstandardními parametry SANAFLEX ET Frost cement-polymerová urychlená lepící a stěrkovací malta pro jarní a podzimní použití výrobce: STACHEMA CZ s.r.o. 1.3 Výztužná sklotextiní tkanina Sklotextilní síťovina s protialkalickou úpravou, světlost oka min. 3 x 3 mm (čtvercová nebo obdélníková oka) v rolích. Tkanina splňuje dále tyto parametry: pevnost v tahu při uložení v normálním prostředí min. 40 N/mm protažení při napětí v tahu 1500 N/50 mm max. do 2 % pevnost v tahu při uložení v alkalickém roztoku min. 50 % původní pevnosti výrobce: viz TL SKLADBA SYSTÉMU 13

16 SKLADBA SYSTÉMU 1.4 Kotvící prvek Plastové talířové hmoždinky s plastovým nebo kovovým trnem slouží k dodatečnému mechanickému upevnění desek EPS a MW k nosné konstrukci. Délka hmoždinek je závislá na tloušťce izolantu a typu materiálu nosné konstrukce. Průměr talíře hmoždinky je min. 60 mm. Výpočtová únosnost v tahu je pro plnou cihlu, beton, dřevo min. 200 N a pro děrovanou cihlu, pórobeton min. 150 N. Určení typu a počtu hmoždinek se provádí dle ČSN :2012. Plastové hmoždinky pro mechanicky kotvený ETICS s doplňkovým lepením určuje vždy projektová dokumentace. výrobce: viz TL 1.5 Příslušenství k systému Jedná se o materiál k řešení různých detailů (těsnost systému u oken, dveří, atiky, zakládání a pod.) hmoždinky a šrouby na zakládací profily zakládací profily perforované plastové a hliníkové rohové profily perforované s nalepenou tkaninou dilatační profily začišťovací profily těsnící pásky lepicí fasádní pásky nízkoexpanzní PU pěna výrobce: viz TL 1.6 Podklad povrchové úpravy Jako penetrační nátěr pod šlechtěné omítky se v systému používají PENECO O základní penetrační nátěr pod akrylátové omítkoviny PENESIL O základní penetrační nátěr pod silikónové omítkoviny PENECO MOSAIC základní penetrační nátěr pod mozaikové omítkoviny FIXASIL O základní penetrační nátěr pod silikátové omítkoviny Uvedené penetrace NEŘEDIT! výrobce: STACHEMA CZ s.r.o. 1.7 Povrchová úprava SKLADBA SYSTÉMU Používají se šlechtěné omítkoviny silikonové, extra silikonové, akrylátové nebo silikátové. Natahují se nerez hladítkem a poté se upravují strukturovacím PVC hladítkem. ECOLOR R akrylátová omítkovina rustikální se zrnem 1,5; 2 a 2,5 mm, ECOLOR O akrylátová omítkovina drásaná se zrnem 1,5; 2 a 2,5 mm, ECOLOR FROST R akrylátová omítkovina rustikální se zrnem 1,5 a 2 mm, ECOLOR FROST O akrylátová omítkovina drásaná se zrnem 2 mm. SILCOLOR R extra silikonová omítkovina rustikální se zrnem 1,5 a 2 mm, SILCOLOR O extra silikonová omítkovina drásaná se zrnem 2 mm, SILCOLOR RS silikonová omítkovina rustikální se zrnem 1,5 a 2 mm, SILCOLOR OS silikonová omítkovina drásaná se zrnem 2 mm. COLORSIL R silikátová omítkovina rustikální se zrnem 1,5 a 2 mm, COLORSIL O silikátová omítkovina drásaná se zrnem 2 mm. Příslušenství: ECOLOR MOSAIC mozaiková pryskyřičná omítkovina zrno 1,5 a 2,5 mm výrobce: STACHEMA CZ s.r.o. 14

17 SKLADBA SYSTÉMU Příklady detailů osazení příslušenství APU lišta Založení začišťovací APU lišty k okennímu rámu Založení dilatačního profilu v ploše a ve vnitřním rohu Dilatační profil Založení ukončovacího profilu Ukončovací profil Založení ukončovacího profilu Rohový profil Založení rohové lišty Podparapetní profil Založení parapetního profilu SKLADBA SYSTÉMU 15

18 POKYNY PRO MONTÁŽ ETICS 2 OBECNÉ PODMÍNKY PRO MONTÁŽ ETICS Montážní práce musí být prováděny v rozmezí teplot +5 až +30 C (teplota ovzduší i podkladů). Práce nelze provádět v dešti, mlze a při silném větru. Nebo musí být použita opatření k ochraně před těmito vlivy a mezi jednotlivými technologickými operacemi musí být ETICS chráněn nejméně 48 hodin. Uvedené podmínky je nutné zabezpečit a dodržovat. Pro každou konkrétní montáž by měl být vypracován projekt. Vedle návrhu konkrétní sklady ETICS, barevného řešení a atypických detailů ETICS by měl projekt posoudit navrženou skladbu z hlediska statické (ČSN ) a požární bezpečnosti ČSN , ČSN ) a z hlediska aktuálních požadavků tepelně technických norem a předpisů (ČSN zákon č. 406/2000 Sb. v platném znění a Vyhláška č. 78/2013 Sb.). 2.1 Požární ochrana staveb ČSN : 2009 Před zahájením vlastních prací je nutné prověřit splnění požadavků požární normy ČSN Požární bezpečnost staveb Společná ustanovení a ČSN Požární bezpečnost staveb Změny staveb. Dle těchto norem rozdělujeme stavby na stávající objekty (kolaudace objektu před rokem 2000) a novostavby (kolaudace objektu po roce 2000) ČSN ISO Zkoušky reakce na oheň pro fasády Dle této normy platné od je nutno dbát na správné založení ETICS z EPS nebo XPS nad terénem. Norma požaduje splnění zkoušek na prohoření systému zespodu. Nechcete-li jako 1. vrstvu izolantu nad soklovou lištou dávat minerální vlnu, pak je nutné splnit výše uvedenou ISO normu, tak aby nedošlo k šíření plamene po vnějším povrchu, nebo po tepelné izolaci obvodové stěny, a to do 15 minut přes úroveň 0,5 m od spodní hrany. Tuto normu splňuje zakládací sada viz obr. nebo izolant zespodu min. dvakrát zatřený tenkovrstvou cement-polymerovou maltou tloušťka vrstvy min. 8 mm. POZOR na okapní profil jeho funkce nesmí být narušena! Schéma podklad lepicí hmota podklad lepicí hmota tepelná izolace podklad lepicí hmota tepelná izolace lepicí hmota podklad lepicí hmota tepelná izolace lepicí hmota povrchová úprava POKYNY PRO MONTÁŽ ETICS rovina založení zakládací úhelníkový profil (s výztužnou síťovinou) opěrná hrana (zaručuje dostatek lepicí hmoty) rovina založení Zakládací sada splňující normu ČSN ISO lepicí hmota rovina založení zakládací úhelníkový profil okapní profil (s výztužnou síťovinou) rovina založení zakládací úhelníkový profil okapní profil (s výztužnou síťovinou) 16

19 POKYNY PRO MONTÁŽ ETICS Zateplení nové stavby (stavby kolaudovány po roce 2000) Stavba do 12 m požární výšky neomezuje volbu izolantu. Dostačující je použít izolant třídy reakce na oheň minimálně E (samozhášivý fasádní polystyren EPS F, XPS, fenolická pěna) Obr. 1 Stavba do 30 m požární výšky. Do 12 m lze použít izolant třídy reakce na oheň minimálně E. Nad 12 m použijeme systém s reakcí na oheň min. A1; A2 (minerální vlna) Obr. 2. Stavba nad 30 m požární výšky musí být izolována materiálem s třídou reakci na oheň A1, A2 (minerální vlna) v celé své ploše. Obr m 30 m 12 m 12 m Obr. 1 Obr. 2 Obr. 3 POKYNY PRO MONTÁŽ ETICS 17
