Kompatibilita a import CAD

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Kompatibilita a import CAD"

Transkript

1

2 Kompatibilita a import CAD Import a automatické rozpoznání 3D vlastností CATIA V5 WorkNC nyní nabízí import a automatické rozpoznání vlastností vrtaných otvorů z CATIA V5. V modulu automatického vrtání jsou otvorům automaticky přiřazeny vlastnosti otvorů a to: vrtání, konické otvory, válcové zahloubení, srážení hran, stružení. Vylepšení DXF/DWG importu Přímý import DWG a DXF souborů z různých verzí aplikace AutoCAD nebo AutoCAD-kompatibilních software. Kompatibilita s posledními verzemi od verze 11. Novinka: WorkNC V20 obsahuje doplňkový interface SolidWorks Načítání dílů a sestav. WorkNC V20 přináší vyšší produktivitu s novými strategiemi obrábění Pokročilá správa výchozího polotovaru WorkNC umožňuje všestranné zadání výchozího polotovaru, který je aktualizován v průběhu výpočtu hrubovacích drah nástroje. Software umožňuje načtení polotovaru z předchozího projektu, Pomocný model polotovaru: Ve V20, WorkNC ukládá všechny pomocné polotovary, aktualizuje jej pro upravené dráhy nástroje. Toto zkracuje délku výpočtu při modifikaci drah velkých dílů.

3 3D polotovar pro všechny dráhy nástroje Polotovar je možno vypočítat nejen na dokončovací dráhy, ale je možno zobrazit polotovar i pro 3+2 osé dráhy nástroje. Použití polotovaru pro zobrazení zbytkového materiálu: Tato nová funkce je k dispozici pro všechny dokončovací dráhy pro zjištění zbytkových materiálů pomocí 3D polotovaru. Pro optimální výsledek je nutné aktualizovat pro všechny předchozí dráhy nástroje. Kromě toho: Uživatelské vytváření polotovaru (kvádr a válec). Možnost úpravy ve všech osách. Vysoké rozlišení zobrazení. Přímý import z jiného projektu. 3D polotovar pro vrtání. Nová knihovna nástrojů. Výrazné zkrácení časů výpočtu drah nástroje WorkNC V20 může provést částečné přepočítání dráhy nástroje. Tato funkce výrazně sníží výsledky výpočtu dráhy až o 75% při změně nájezdů a odjezdů. Vylepšení 2,5 D dráhy a optimalizace ručního zadání vrtání Interaktivní ruční vrtání: Automatické vrtání umožňuje rozpoznat souřadnice včetně vlastnosti otvoru pro vrtání, stružení, závitování atd.., byl rozšířen ve WorkNC V20 přidáním velmi výkonného ručního zadání vrtání. Uživatelé si mohou vytvořit speciální vrtací postupy načtením parametrů z 3D geometrie. Rozšíření 2,5 D obrábění: Ve strategiích Tang. ke křivce a Zbytk. materiál křivka lze zadat kompenzaci nástroje. Strategie Kapsa je rozšířena o lepší zpracování uzavřených a otevřených tvarů.

4 Vylepšení 3D a 3+2 osy HSM obrábění: Nové vylepšení WorkNC hrubovacích a dokončovacích drah přináší zvýšení produktivity. Nové strategie obrábění přinášejí zlepšení kvality obrobených ploch. Změny strategie Globální hrubování pro malé nástroje: Ve strategii lze definovat velmi malý krok pro řádek (0,05 mm) pro Globální hrubování/dohrubování. Tato nová funkce umožňuje využit velmi malého nástroje s průměrem menším, jak 1 mm. Kombinované dokončování Jedinou drahou nástroje lze obrobit celý tvar dílu. Strategie obrobí jak strmé stěny, tak i rovinné a to vždy se souslednými pojezdy nástroje. Je možno použít spirálové pojezdy tam, kde to tvar umožní. Obrábění podkosů nová strategie: Tato nová strategie umožňuje obrobení oblastí s podkosem nástrojem s kouličkou na stopce pomocí 3D, nebo 3+2 osé dráze nástroje. Pokud je použit standardní nástroj, který by neumožnil obrobení podkosů ve 3D, je dráha automaticky dráha vypočítána jako 5-ti osá s automatickým odstraněním kolizí nástroje a držáku s obrobkem. Dohrubovací strategie integrovaná do Adaptivního trochoidního hrubování: Nové možnosti strategie sníží čas obrábění o 20 až 50% a využije bezpečně celou řeznou výšku nástroje. A kromě toho: Využití tuhých nástrojů pro hrubování Detekce kapes s optimalizací dráhy nástroje Dok. Z-kon. A Opt. Z-kon. strategie v jedné dráze Použití kuželových nástrojů při Z-kon. dokončení

5 Nové 5-ti osé obrábění, vylepšení Auto 5 a automatický WorkNC 5-ti osý modul 5-axis 3D dokončování (nová strategie): Tato nová 5-ti osá strategie obrábí normálou k ploše, nebo pod úhlem k normále s velice účinným spirálovým propojením, které zajišťuje velice kvalitní obrobení ploch. Obzvlášť vhodná strategie na velice tvarově složité díly s podkosy. Vylepšení modulu Auto 5: Modu Auto 5 převede automaticky 3D dráhu na 5-ti osou. V modulu byl vylepšen výpočtový algoritmus spojený s novou detekcí kolize. Vylepšení přináší 3 až 5 krát rychlejší výpočet v závislosti na složitosti geometrie. Je možno zobrazit kolizi držáku a minimální délku nástroje k obrábění dílu. Nová automatická strategie Auto 3+2: Tato nová strategie umožňuje automatický převést obrábění z 3D na 3+2 osy, které obsahují několik automaticky vytvořených obráběcích rovin. WorkNC automaticky určí počet rovin obrábění pro 3+2 osy pro výpočet bezkolizní dráhy nástroje. Kromě toho: - Zdokonalení strategie 5-ti osé rolování - Auto 5 počítá kolize v podkosech a v 5-ti osém obrábění

6 Optimalizace produktivity s WorkNC G3 interface nástroji Dynamická analýza kolize Dynamická orientace nástroje pro 3+2 obrábění Během procesu simulace, WorkNC V20 provádí výkonnou analýzu a detekci kolizí mezi jednotlivými prvky. Uživatel si může v grafickém menu vybrat prvky, které budou zahrnuty do analýzy. Tato nová funkce umožňuje dynamicky posouvat nástroj v dané orientaci přes část plochy. Orientace je definována uživatelem s cílem určit nejvýhodnější pozici pro 3+2 obrábění. Editace 5-ti osé dráhy Editační funkce, které jsou k dispozici ve WorkNC G3 pro 3D dráhy nástroje lze nyní aplikovat i na 5-ti osé dráhy. Dráhu lze zcela, nebo částečně izolovat, mazat atd. aniž by bylo nutné provést výpočet dráhy. Rozšířené zobrazení modelu polotovaru: 3D simulace modelu polotovaru celého bloku je vysoce efektivní a umožňuje 3D simulaci. WorkNC V20 nyní umožňuje přehlednější a přesnější zobrazení 3D simulace polotovaru. A kromě toho: Nový optimalizace kolize držáku Klasifikace typu geometrie Využití modelu polotovaru pro simulaci Nové funkce správy projektu

7 Nové funkce CAD integrované ve WorkNC G3 Nová funkce tvorby rádiusů WorkNC V20 má jednoduché uživatelské funkce pro tvorbu rádiusů s dynamickým náhledem a s automatickým ořezem. Automatické zaslepení děr Tato nová funkce přináší uživatelům výraznou úsporu času během přípravy. Během pouhých několika kliknutí myší mohou být všechny otvory kompletně zaslepeny. Nové funkce dynamického ořezu: Novou funkci dynamického ořezu (zkrácení) zlepšuje výkonnost a spolehlivost. Jednoduchost a interaktivní rozhraní funkce je velmi intuitivní. Pohotové WorkNC G3 utility Pakování projektů Modul pakování obsahuje nové multi funkci komprimace a rozbalení s možnosti náhledu projektu. Kontrola upnutí WorkNC kontrola upnutí kontroluje 3+2 osy nebo 5-ti osé dráhy nástroje pro daný stroj pro konkrétní upínací systém a obsahuje vyhledání nejlepšího upnutí.

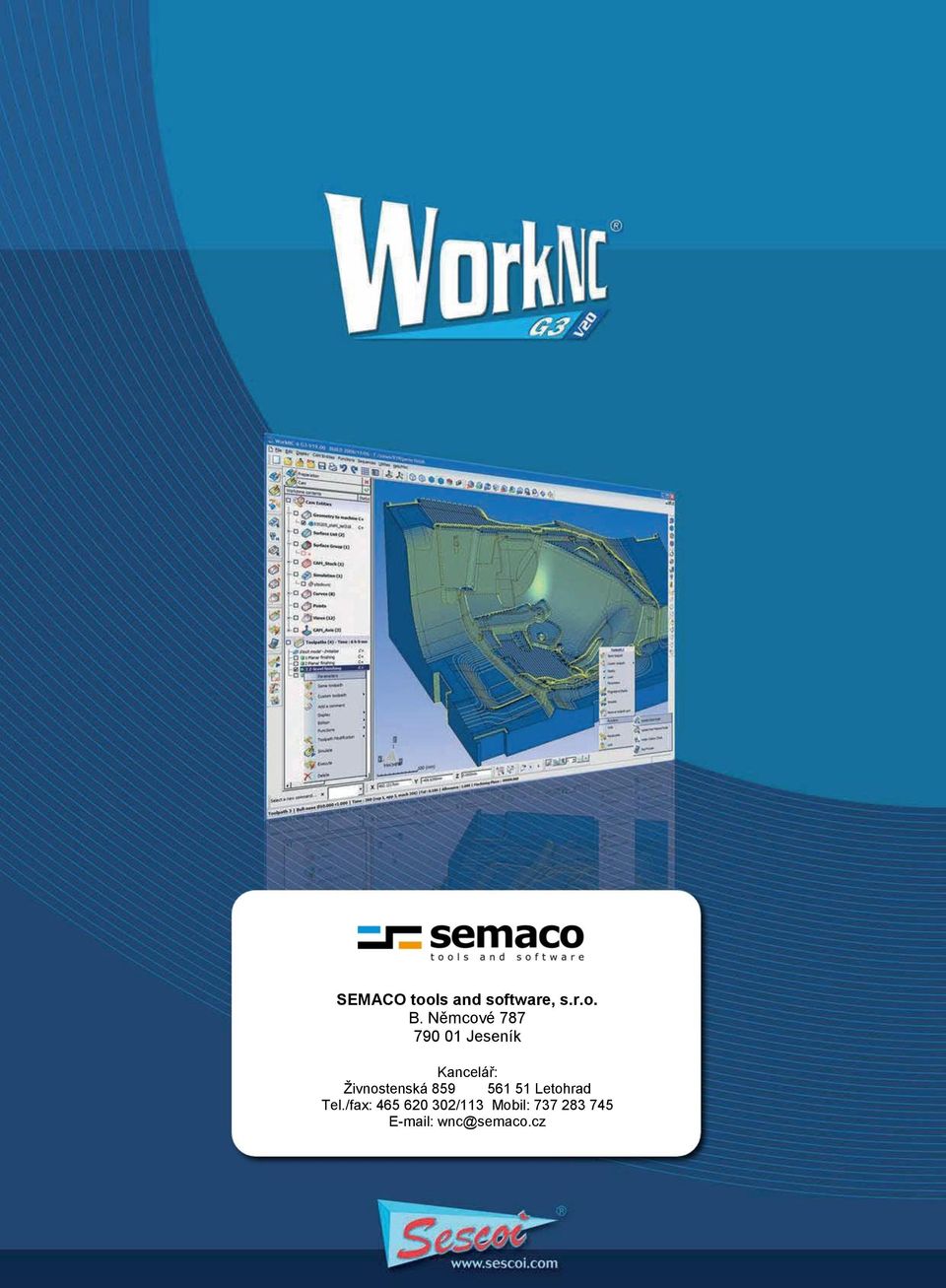

8 SEMACO tools and software, s.r.o. B. Němcové Jeseník Kancelář: Živnostenská Letohrad Tel./fax: /113 Mobil:
