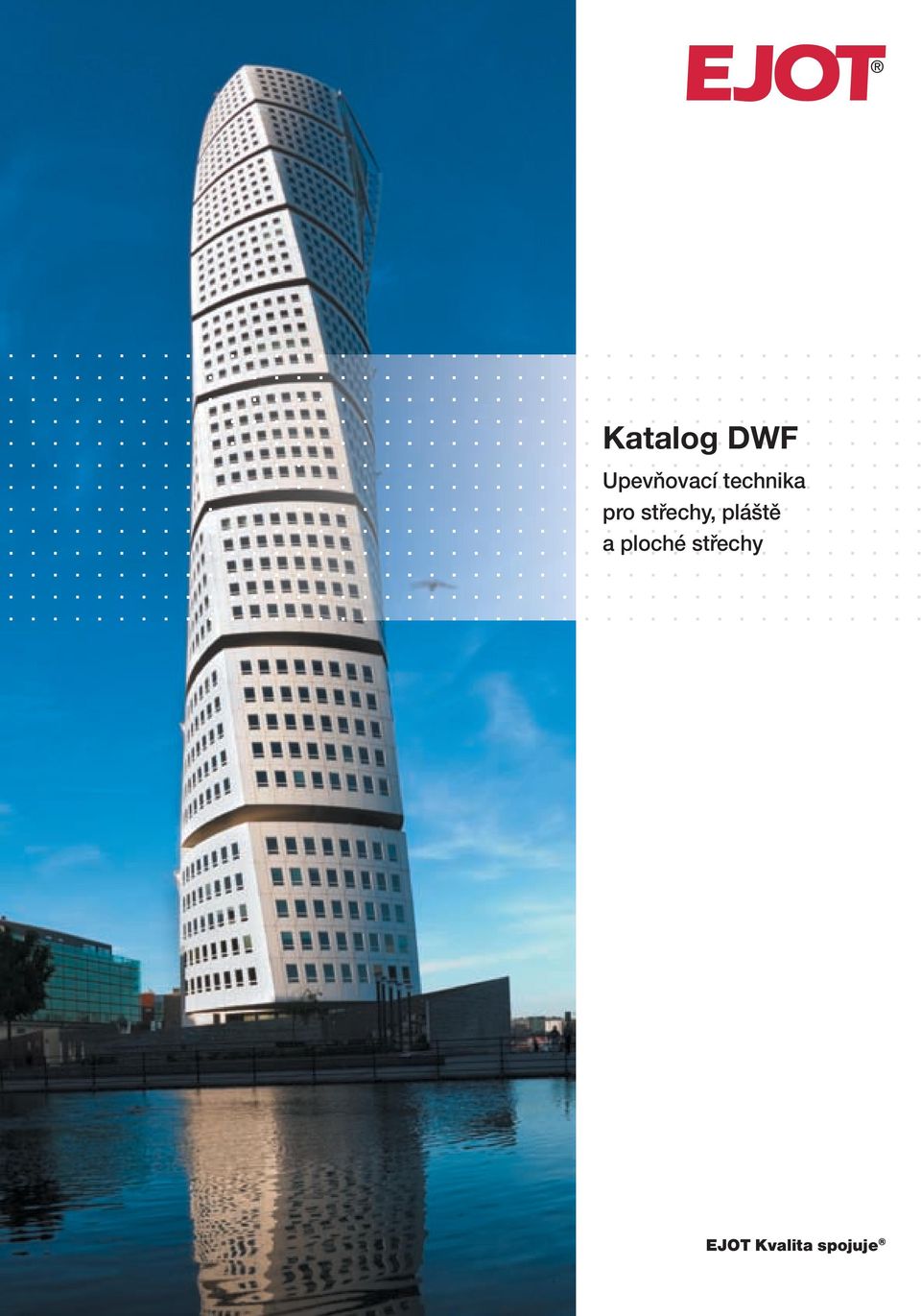

1 Katalog DWF Upevňovací pro střechy, pláště a ploché střechy EJOT Kvalita spojuje

2 Impressum Vydavatel: EJOT CZ, s.r.o. Zděbradská Říčany - Jažlovice Česká Republika Návrh: EJOT Baubefestigungen GmbH, D Bad Laasphe Realizace: EJOT CZ, s.r.o., Říčany - Jažlovice Big-Print s.r.o., Ústí nad Labem Tisk: Integraf, s.r.o., Náchod Váš osobní poradce: Právní pokyny: Platí naše aktuální prodejní a dodací podmínky. Výrobky EJOT jsou neustále dále vyvíjeny. Technické změny, změny sortimentu a cen jsou vyhrazeny. Dbejte prosím při projektování a aplikaci našich výrobků uznávaných pravidel techniky, stavebně právních ustanovení a příslušných bezpečnostních předpisů. Osvědčení našich výrobků najdete bezplatně ke stažení na internetové adrese by EJOT Baubefestigunngen GmbH EJOT, ejotehrm, Delta PT a PT jsou zapsané ochranné známky fy. EJOT GmbH & Co. KG. CRONIMAX, Corremax, EJOFAST,, EJOmate, FR-variotool a Solar Ready jsou zapsaná označení fy. EJOT Baubefestigungen GmbH. DEKTITE je zapsaná ochranná známka fy. Deks Industries Pty. Ltd., Bayswater Victoria, AU. TORX, TORX PLUS a AUTOSERT jsou zapsané chranné známky fy. Acument Intellectual Properties LLC, Troy Mich., US. Titulní obrázek: Turning Torso, Malmö, Švédsko, istockphoto Architekt: Santiago Calatrava, Španělsko Dodávka EJOT Baubefestigungen GmbH: šroub EJOT SUPER-SAPHIR JT3

3 Servis Aplikační rádce... str. 6 Informace... str. 8 Samovrtné samovrtný šroub EJOFAST JF2 (ocel)... str. 38 samovrtný šroub JT2 (ocel)... str. 38 Závitotvorné závitotvorný šroub JA2 / JZ2 (ocel)... str. 76 závitotvorný šroub JA3 / JZ3 (nerez A2)... str. 78 Kaloty ORKAN kalota ORKAN trapéz... str. 86 kalota ORKAN vlna... str. 87 šroub pro podélné spoje EJOFAST JF3 (nerez A2 + ocel)... str. 53 závitotvorný šroub Corremaks JA1 / JZ1 (nerez A )... str. 82 samovrtný šroub JT3 (nerez A2 + ocel)... str. 53 samovrtný šroub JT4 (nerez A2)... str. 67 závitotvorný šroub CRONIMAKS JZ7 (nerez A2) do S 355 / St str. 83 OBSAH Bohrschrauben Dichtschrauben - kalotten Šrouby závitotvorný šroub JA3 / JB3 / JZ3 (nerez A2)... str. 90 opravný šroub JB3 (nerez A2)... str. 92 Nýty trhací nýt Al/E... str. 98 trhací nýt Al/V... str. 98 trhací nýt K14-Al/E... str. 98 trhací uzavřený nýt Al/E... str. 99 šroub do dřeva SH2 (ocel, povrch. úpr. Climadur)... str. 96 šroub do dřeva SH3 / SH3-S (nerez A2)... str. 97 trhací uzavřený nýt Al/V... str. 99 trhací nýt Bulb-tite... str. 100 zatloukací nýt Al/E... str. 100 Upevňovací systémy pro solární zařízení držák zařízení JA3-SB... str. 103 držák zařízení JZ3-SB... str. 103 Vstřelování vstřelovací přístroj P 525 L +... str. 105 vstřelovací přístroj P str. 106 Upevnění kotva JA3-GT... str. 109 kotva JA3-GU... str. 110 kotva JZ3-GT... str. 109 kotva JZ3-GU... str. 110 Potrubní Dektite Square... str. 113 Dektite Combo... str. 114 Dektite EZi Seal... str. 115 Dektite Soaker... str. 116 Střešní SW 8 R (ocel, povrch. úpr. Climadur)... str. 124 SW 8 RT (ocel, povrch. úpr. Climadur)... str. 125 Talířové / talířová podložka HTV... str. 130 talířová podložka HTV-TK. str. 130 talířová podložka HTV-F... str. 131 talířová podložka HTV RU.. str. 131 Šrouby / pórobetonu šroub FBS-R (ocel, povrch. úpr. Climadur)... str. 135 šroub do pórobetonu FPS-E (nerez A4)... str. 136 Hmoždinky fasádní hmoždinka SDF... str. 140 fasádní hmoždinka SDP... str. 150 čepová kotva B... str. 156 Montážní / nástroje prostřihovače... str. 170 nýtovačky... str. 173 stroje pro plochou střechu... str. 174 Příslušenství těsnící E / ES... str. 188 těsnící V... str. 188 podložka pro posuvná pole VS... str. 189 kartuše... str. 106 hřeby... str. 107 závěsná matice M10... str. 109 závěsná matice GU M14... str. 111 závitové pouzdro GU... str. 111 Dektite Retrofit... str. 117 Dektite Strip Flash... str str. 119 TKR (ocel, povrch. úpr. Climadur)... str. 126 TKE (nerez A4)... str. 129 talířová podložka HTK... str. 132 talířová podložka HTK-M (v zásobníku)... str. 133 a k FBS-R a FPS-E... str. 135 šroub BS-R (ocel, povrch. úpr. Climadur)... str. 95 čepová kotva BZ plus... str. 158 zatloukací hmoždinka ND-K str. 160 držák tepelné izolace... str. 161 chemické kotvy... str. 164 utahovačky... str. 176 vrtáky... str. 179 nástavce... str. 183 FR-tool / FR-variotool... str. 184 krytky závitů... str. 190 krytky... str. 191 hříbkové těsnění... str. 189 vyrovnávací AS.. str. 192 TK (ocel, povrch. úpr. Climadur)... str. 128 talířová podložka EcoTek. str. 132 hmoždinka FDD... str. 134 zajištění pohledové vrstvy betonu WSS / KERI... str. 166 ořechy, držáky ch nástavců... str. 185 vyfukovací pumpička... str. 187 VACUtest... str. 187 těsnící pásky... str. 193 Kontakty / Index Kontakty ČR... str. 195 Kontakty mezinárodní... str. 196 Index... str. 197 Montagegeräte/ Werkzeuge Sonderschrauben Niete Dübel- und Verankerungs- Befestigungssysteme für Solaranlagen Beton-/ Porenbetonschrauben Dachbohrschrauben manschetten befestigungen Rohr- Gerüst- Dabo Direktmontage Halteteller/ Flachdachdübel a Zubehör 3

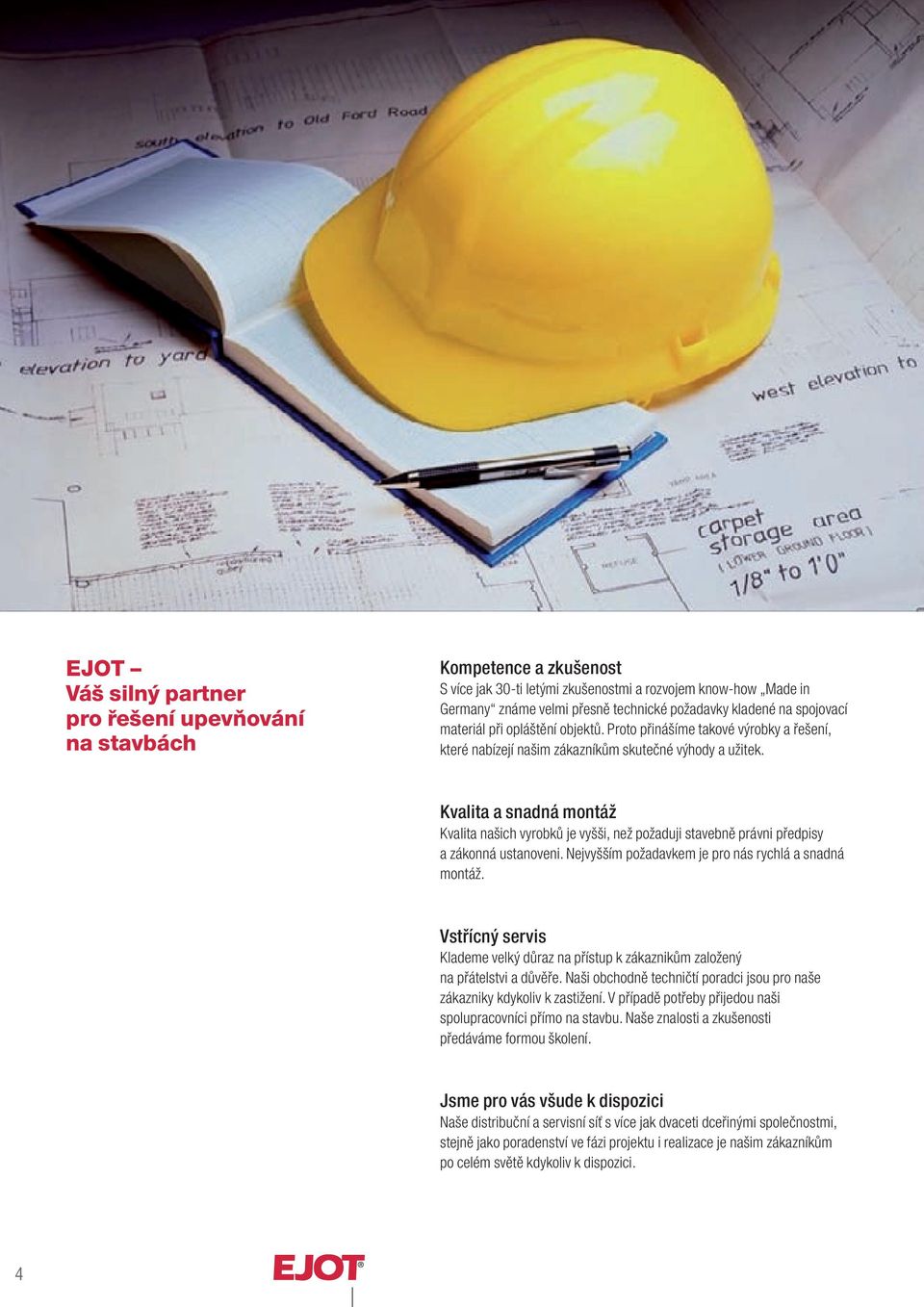

4 EJOT Neuprodukte EJOT Váš silný partner pro řešení upevňování na stavbách Kompetence a zkušenost S více jak 30-ti letými zkušenostmi a rozvojem know-how Made in Germany známe velmi přesně technické požadavky kladené na spojovací materiál při opláštění objektů. Proto přinášíme takové výrobky a řešení, které nabízejí našim zákazníkům skutečné výhody a užitek. Kvalita a snadná montáž Kvalita našich vyrobků je vyšši, než požaduji stavebně právni předpisy a zákonná ustanoveni. Nejvyšším požadavkem je pro nás rychlá a snadná montáž. Vstřícný servis Klademe velký důraz na přístup k zákaznikům založený na přátelstvi a důvěře. Naši obchodně techničtí poradci jsou pro naše zákazniky kdykoliv k zastižení. V případě potřeby přijedou naši spolupracovníci přímo na stavbu. Naše znalosti a zkušenosti předáváme formou školení. Jsme pro vás všude k dispozici Naše distribuční a servisní síť s více jak dvaceti dceřinými společnostmi, stejně jako poradenství ve fázi projektu i realizace je našim zákazníkům po celém světě kdykoliv k dispozici. 4

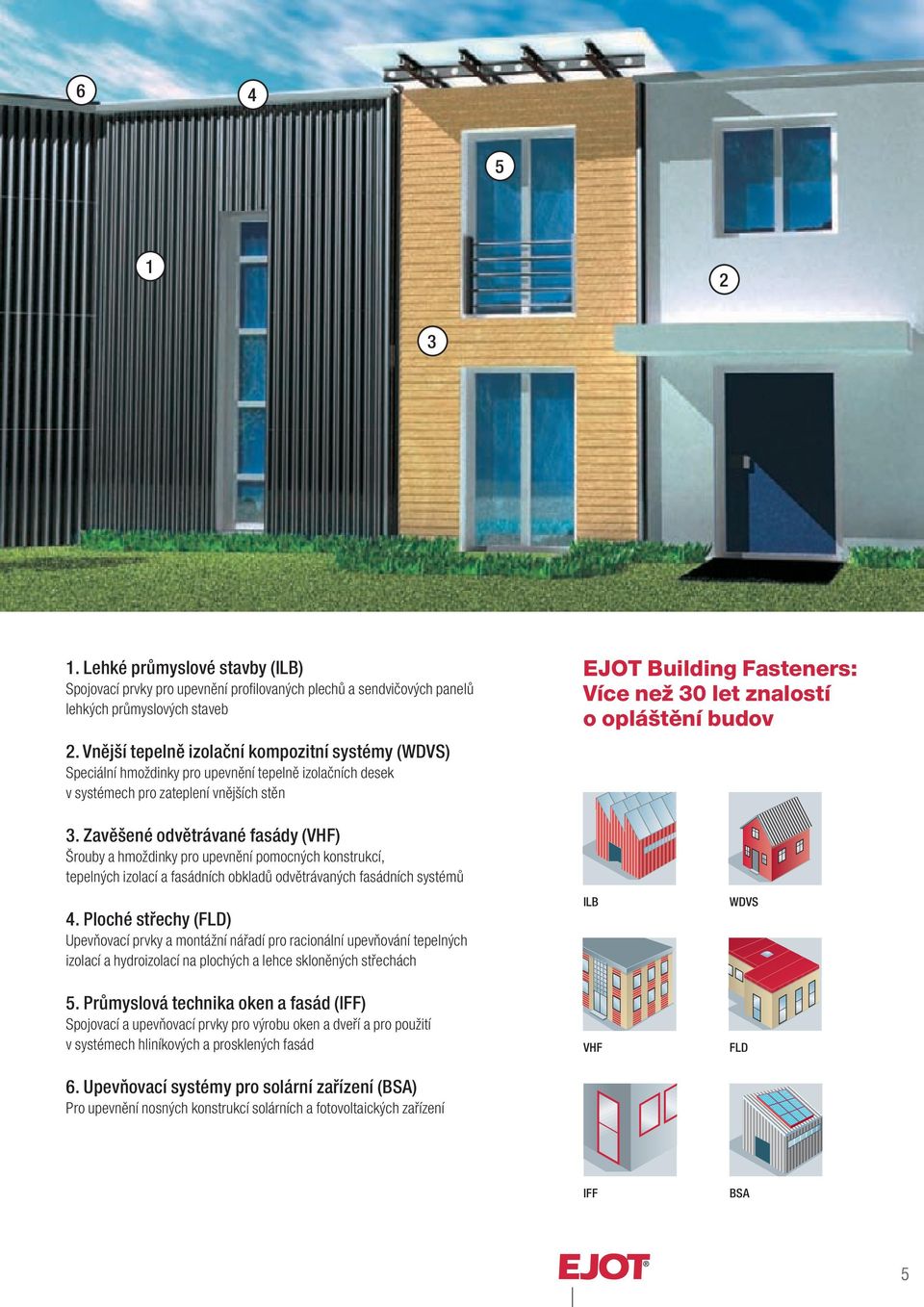

5 EJOT Neuprodukte Lehké průmyslové stavby (ILB) Spojovací prvky pro profi lovaných plechů a sendvičových lehkých průmyslových staveb 2. Vnější tepelně izolační kompozitní systémy (WDVS) Speciální pro tepelně izolačních desek v systémech pro zateplení vnějších stěn EJOT Building Fasteners: Více než 30 let znalostí o opláštění budov 3. Zavěšené odvětrávané fasády (VHF) Šrouby a pro pomocných konstrukcí, tepelných izolací a fasádních obkladů odvětrávaných fasádních systémů 4. Ploché střechy (FLD) Upevňovací prvky a pro racionální upevňování tepelných izolací a hydroizolací na plochých a lehce skloněných střechách 5. Průmyslová oken a fasád (IFF) Spojovací a upevňovací prvky pro výrobu oken a dveří a pro v systémech hliníkových a prosklených fasád 6. Upevňovací systémy pro solární zařízení (BSA) Pro nosných konstrukcí a fotovoltaických zařízení ILB VHF WDVS FLD IFF BSA 5

6 Servis aplikační rádce STŘECHA jednoplášťová nezateplená plechová střecha strana 16 STŘECHA lehká plechová krytina strana 18 a STŘECHA jednoplášťová zateplená plechová střecha strana 20 STŘECHA jednoplášťová zateplená střecha s falcovanými profi ly strana 22 STŘECHA střecha se sendvičovými panely strana 24 STŘECHA plochá střecha s hydroizolací (zateplená nebo nezateplená) strana 26 6

7 Servis aplikační rádce STĚNA jednoplášťová nezateplená plechová stěna strana 28 STĚNA kazetová stěna strana 30 a STĚNA stěna se sendvičovými panely strana 32 STĚNA zavěšená odvětraná fasáda strana 34 SOLAR držáky zařízení strana 101 7

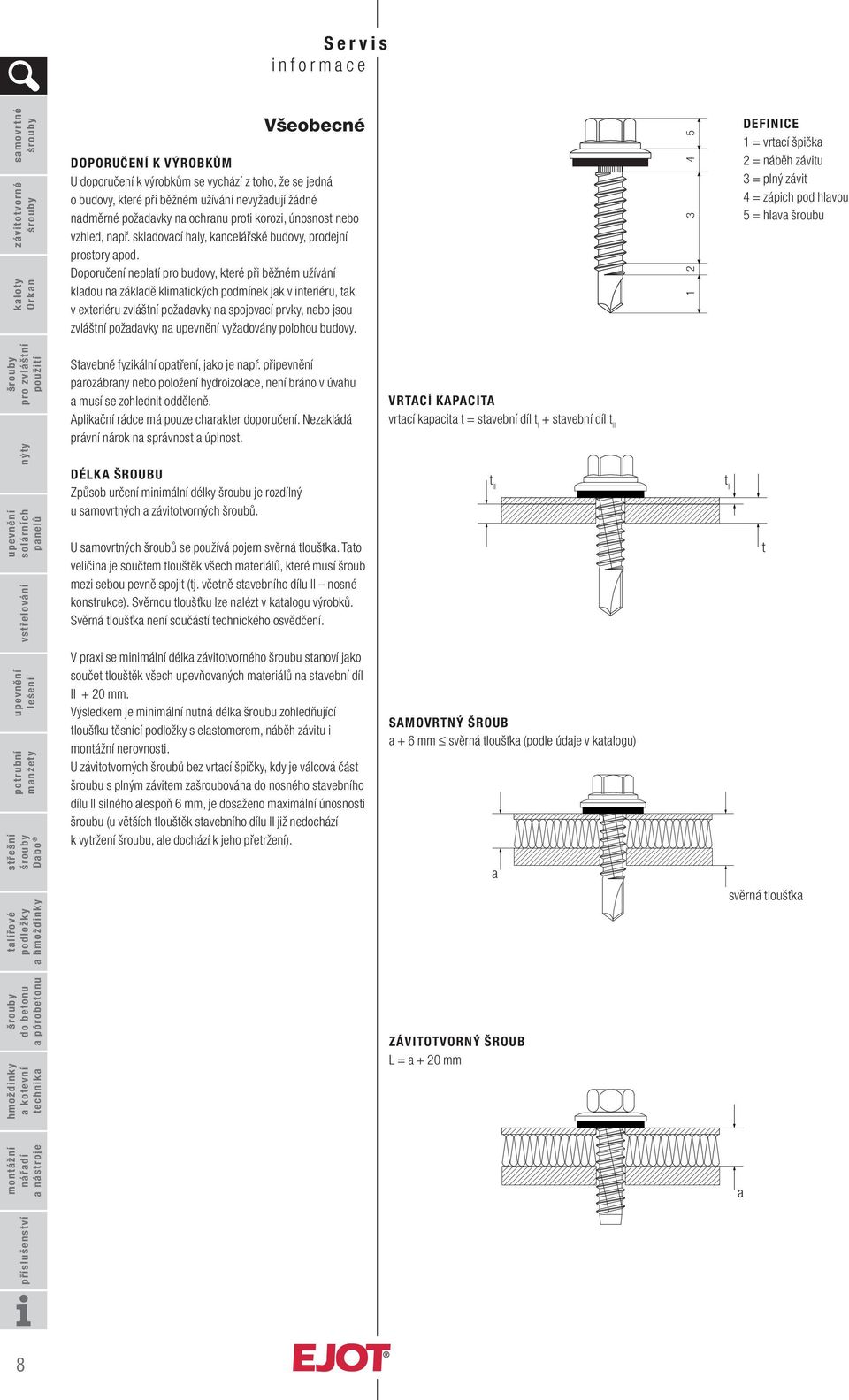

8 Servis informace Všeobecné DOPORUČENÍ K VÝROBKŮM U doporučení k výrobkům se vychází z toho, že se jedná o budovy, které při běžném užívání nevyžadují žádné nadměrné požadavky na ochranu proti korozi, únosnost nebo vzhled, např. skladovací haly, kancelářské budovy, prodejní prostory apod. Doporučení neplatí pro budovy, které při běžném užívání kladou na základě klimatických podmínek jak v interiéru, tak v exteriéru zvláštní požadavky na spojovací prvky, nebo jsou zvláštní požadavky na vyžadovány polohou budovy DEFINICE 1 = vrtací špička 2 = náběh závitu 3 = plný závit 4 = zápich pod hlavou 5 = hlava šroubu Stavebně fyzikální opatření, jako je např. připevnění parozábrany nebo položení hydroizolace, není bráno v úvahu a musí se zohlednit odděleně. Aplikační rádce má pouze charakter doporučení. Nezakládá právní nárok na správnost a úplnost. DÉLKA ŠROUBU Způsob určení minimální délky šroubu je rozdílný u samovrtných a závitotvorných šroubů. U samovrtných šroubů se používá pojem svěrná tloušťka. Tato veličina je součtem tlouštěk všech materiálů, které musí šroub mezi sebou pevně spojit (tj. včetně stavebního dílu II nosné konstrukce). Svěrnou tloušťku lze nalézt v katalogu výrobků. Svěrná tloušťka není součástí technického osvědčení. VRTACÍ KAPACITA vrtací kapacita t = stavební díl t I + stavební díl t II t II t I t V praxi se minimální ho šroubu stanoví jako součet tlouštěk všech upevňovaných materiálů na stavební díl II Výsledkem je minimální nutná šroubu zohledňující tloušťku těsnící s elastomerem, náběh závitu i nerovnosti. U závitotvorných šroubů bez vrtací špičky, kdy je válcová část šroubu s plným závitem zašroubována do nosného stavebního dílu II silného alespoň 6, je dosaženo maximální únosnosti šroubu (u větších tlouštěk stavebního dílu II již nedochází k vytržení šroubu, ale dochází k jeho přetržení). SAMOVRTNÝ ŠROUB a + 6 svěrná tloušťka (podle údaje v katalogu) a svěrná tloušťka a ZÁVITOTVORNÝ ŠROUB L = a + 20 a 8

9 Servis informace STŘECHA Z PLECHOVÝCH TABULÍ / SENDVIČOVÝCH PANELŮ Jsou známé následující údaje: rozpon vaznic případně rozpon latí nebo kontralatí šířka vlny trapézového (TRP) profilu a) množství upevňovacích šroubů: N 1 = plocha stěny popř. střechy [m 2 ] 1,2 rozpon vaznic [m] 2 šířka vlny TRP [m] b) množství šroubů pro podélné spoje: N 2 = plocha stěny popř. střechy [m 2 ] 2,2 + ( budovy [m] + šířka budovy [m]) 6 Předběžné stanovení počtů kotevních prvků VŠEOBECNÉ Přesné stanovení počtů upevňovacích prvků, jejich vzálenosti mezi sebou a umístění, to vše podléhá dle stavebního zákona statickému výpočtu!!!* Hrubý odhad potřebného množství je velmi často nutný pro objednávku nebo kalkulaci. Existují hodnoty na základě zkušeností, v takovém případě kdy fi rma používá vždy ty samé stavební postupy a objednává odpovídající upevňovací prvky. Odlišuje-li se však zásadním způsobem konstrukce od standartu, může být přibližné stanovení počtů spojovacích prvků obtížné. Pro hrubý odhad se osvědčil na této stránce uvedený postup. Příklad výpočtu: hala 12 x 7 m zakrytí střechy: trapézový profi l jednovrstvý na dřevěných vaznicích 3,5 m 12 m 1,5 m 7 m TRP 35/207/0,75 Přibližná potřeba: N 1 = 7 m 12 m 1,2 1,5 m 2 0,207 m = 162 samovrtných šroubů JT3-2-6,5x100-E16 + kalota ORKAN N 2 = 7 m 12 m 2,2 + (12 m + 7 m) 6 = 300 šroubů pro podélné spoje JF3-2H-4,8x19-E16 POZNÁMKA Počty získané uvedeným způsobem doporučujeme vždy navýšit. Rezervy mohou být potřebné kvůli: - nestejnorodé kvalitě nosné konstrukce - vyšší spotřebě spojovacího materiálu (např. záměnou typů plechů, vaznic,... po výpočtu) - nezkušenosti ků - nepřesnosti výpočtu (roste s klesajícími rozměry objektu) - nezapočítávání materiálu u prostupů,... Nutné údaje pro předběžný výpočet kotvení skladby dle ČSN EN a ETAG 006: - označení stavby - šířka x x výška budovy - nosná konstrukce (u TRP vzdálenost vln, tloušťka plechu) - typ použité hydroizolace, výrobce (W adm pro daný pás, není-li provedena zkouška dle ETAG 006) - šířka hydroizolačních pásů - přesah podélných spojů pásů PLOCHÁ STŘECHA Výrobci hydroizolací a výrobci ch kotev nabízejí zvláště pro velké stavební projekty službu předběžného výpočtu a určení množství. Výsledek tohoto předběžného výpočtu je v přímo závislý na kvalitě a typu použitých materiálů. Nutné údaje pro předběžný výpočet kotvení plochých střech jsou uvedeny vlevo na této stránce. Pro hrubý odhad se může vycházet z toho, že v průměru jsou potřeba cca 4 kotvy na m 2 ploché střechy. *) Provedení statického výpočtu autorizovaným statikem můžeme zprostředkovat. Cena jednoho statického výpočtu je zpravidla dle složitosti od 3.000,- do 8.000,- Kč. Jedním výpočtem se rozumí jeden druh na jednom objektu (např. stěnové kazety na konstrukci nebo plechy na kazety nebo plechy na konstrukci nebo kotvení skladby,...) a 9

10 Servis informace a EJOT Klíč k určení výrobků pro a Seznamte se s klíčem označení na příkladu šroubu EJOT samovrtný šroub JT3-FR-2H-4,8x19 E11/2 RAL 9006 s těsnící podložkou E11 v barevném provedení RAL 9006 příklad označení J T 3 - FR - 2 H - 4,8 x 19 - E 11 / EJOT typ šroubu samovrtný šroub T šroub na podélné spoje EJOFAST F závitotvorný šroub s hrubým závitem a zakončením špičkou A závitotvorný šroub s jemným závitem a čepovým zakončením Z závitotvorný šroub s jemným závitem a zakončením špičkou B materiál samovrtných šroubů ocel zušlechtěná, pozinkovaná s vrtací špičkou 2 nerez A2 s ocelovou kalenou vrtací špičkou 3 nerez A2 4 materiál závitotvorných šroubů nerez A5 (1.4529) / Corremaks 1 ocel pozinkovaná 2 nerez A2 3 nerez A2 / CRONIMAKS 7 provedení standart (šestihran) plochá půlkulatá hlava FR drážka TORX T podpůrný závit pod hlavou D zvláštní geometrie hlavy X zápustná hlava s drážkou TORX ST rozšířená zápustná hlava s drážkou TORX STS válcová hlava s drážkou TORX ZT plochá zápustná hlava S čočková hlava s drážkou TORX LT určení pro cementovláknité desky FZ max. vrtací kapacita (tl. kovu, kterou lze provrtat) (v ) zápich pod hlavou H průměr šroubu (v ) šroubu (v ) materiál těsnící ocel pozinkovaná V nerez A2 E hliník A průměr těsnící (v ) tloušťka navulkanizovaného EPDM na podložce barva (4-místné číslo RAL) RAL základní části označení nutné pro jednoznačné objednání výrobku alternativní části označení specifi kující další vlastnosti šroubů, přítomnost a typ 10

11 Servis informace Popis TYP ŠROUBU a samovrtný šroub JT nová geometrie špičky (JF) jemný závit s čepovým zakončením (JZ) hrubý závit se zakončením špičkou (JA) PROVEDENÍ standard šestihranná hlava šestihranná hlava s drážkou TORX drážka TORX (T) plochá půlkulatá hlava s drážkou TORX (FR) speciální geometrie hlavy (X) podpůrný závit pod hlavou (D) rozšířená zápustná hlava s drážkou TORX (STS) válcová hlava s drážkou TORX (ZT) zápustná hlava (S) zápustná hlava s drážkou TORX (ST) čočková hlava s drážkou TORX (LT) cementovláknité desky (FZ) TORX je zapsaná ochranná známka fy. Acument Intellectual Properties, LLC, Troy Mich., US. 11

12 Servis informace Oblasti SAPHIR EJOT SAMOVRTNÝ ŠROUB SAPHIR JT2 z povrchově kalené pozinkované oceli spojuje stavební díly v jedné pracovní operaci upevňuje stavební díly z oceli na dřevěné konstrukce typ šroubu ocelové plechy na ocelovou nosnou konstrukci otáčky 1/min JT2-2-4, JT2-2H-4, JT2-3-4, JT2-3H-5, JT2-3-5, JT2-6-5, JT2-8-5, JT2-12-5, JT2-6-6, JT2-12-6, ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 10,0 vrtací kapacita t I + t II 12,0 max t II min t II doporučený rozsah t I + t II typ šroubu ocelové plechy na dřevěnou nosnou konstrukci otáčky 1/min JT2-2-6, tloušťka dřevěné nosné konstrukce t II a Oblast SUPER-SAPHIR EJOT SAMOVRTNÝ ŠROUB SUPER-SAPHIR JT3 z nerezi A2 s kalenou vrtací špičkou z oceli spojuje stavební díly z oceli nebo hliníku v jedné pracovní operaci upevňuje stavební díly z oceli nebo hliníku na dřevěné konstrukce typ šroubu ocelové a hliníkové plechy na ocelovou nosnou konstrukci otáčky 1/min JT3-2H-4, JT3-2H-5, JT3-3-5, JT3-6-5, JT3-6-6, JT3-12-5, ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 10,0 12,0 vrtací kapacita t I + t II max t II min t II doporučený rozsah t I + t II typ šroubu hliníkové a ocelové plechy na dřevěnou nosnou konstrukci otáčky 1/min JT3-2-4, JT3-2-5, JT3-2-6, tloušťka dřevěné nosné konstrukce t II 12

13 Servis informace typ šroubu hliníkové plechy na hliníkovou nosnou konstrukci otáčky 1/min JT4-3-4, JT4-2-4, JT4-2H-4, JT4-4-4, JT4-4-5, JT4-6-5, ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 Oblast Nerez-SAPHIR EJOT SAMOVRTNÝ ŠROUB NEREZ - SAPHIR JT4 z nerezi A2 spojuje stavební díly z hliníkových plechů a profilů v jedné pracovní operaci upevňuje stavební díly z hliníku na dřevěné kostrukce v jedné operaci vrtací kapacita t I + t II typ šroubu hliníkové plechy na dřevěnou nosnou konstrukci otáčky 1/min JT4-2-4, max t II min t II tloušťka dřevěné nosné konstrukce t II doporučený rozsah t I + t II a nedostatečně zašroubováno správně zašroubováno Správné šroubů s těsnícími podložkami POUŽITÍ TĚSNÍCÍCH PODLOŽEK Šrouby s těsnícími podložkami jsou určeny pro zašroubování pomocí hloubkového dorazu. Nastavitelný hloubkový doraz na šroubováku zajišťuje správnou deformaci těsnící (s těsněním z elastomeru). Těsnící nesmějí být během zašroubování zdeformovány popř. nesmí být poškozeno těsnění z elastomeru. příliš zašroubováno šikmo zašroubováno 13

14 Servis informace Evropské technické schválení EVROPSKÁ TECHNICKÁ SCHVÁLENÍ ETA-07/0013 Upevňovací prvky pro hydroizolační systémy Evropské technické schválení je důkaz použitelnosti stavebního výrobku ve smyslu směrnice o stavebních výrobcích. ETA vychází ze zkoušek, zkoumání a technického posouzení prostřednictvím míst, která byla členskými státy EU k tomuto účelu určena. Zahrnuje všechny charakteristické znaky výrobku, které mohou být významné pro splnění zákonných požadavků členských států, přičemž však může být v jednotlivých státech požadována různá výkonová úrověň. Evropské technické schválení může být uděleno stavebním výrobkům, pro které (ještě) nejsou podle směrnice o stavebních výrobcích vydané harmonizované normy nebo se významně od harmonizovaných norem odlišují. Základem pro posouzení použitelnosti jsou buď směrnice pro schvalování (ETAG), které vydává EOTA pro odpovídající rozsahy výrobků, nebo speciálně pro jeden požadavek na posouzení jsou to kriteria pro posouzení (CUAP), odsouhlasená dalšími místy EOTA. Evropské technické schválení umožňuje výrobci označit stavební výrobek CE a prostřednictvím tohoto označení přístup na evropský trh. Označením CE potvrzuje výrobce, že provedl předepsané postupy a že existuje shoda výrobku se schválením. ETA-06/0067 ETA-06/0068 ETA-06/0069 ETA-01/0013 ETA-05/0018 ETA-03/0017 ETA-99/0010 ETA-04/0069 ETA-99/0007 ETA-10/0200 ETA-10/0305 Injekční systém pro zdivo MKT čepová kotva B ke kotvení v tlačené oblasti betonu a kotvení lehkých stropních obkladů a podhledů MKT čepová kotva BZ plus ke kotvení v tažené a tlačené oblasti betonu EJOT sanační kotva WSS pro zajištění vnější vrstvy betonového sendvičového panelu a Upevňovací pro stavební díly z plechu a kovu EJOT SDF-10V a SDF-10H plastové fasádní pro ve skupinách pro kotvení nenosných systémů v betonu a zdivu 14

15 Servis informace VŠEOBECNÁ STAVEBNÍ OSVĚDČENÍ Z Z Z Z Z Z Z Z Spojovací prvky pro ocelových plechů, zejm. tabulí profi lovaných ocelových plechů do konstrukcí z ocelových profi lů válcovaných za studena Mechanické spojovací prvky pro spojení stavebních dílů z hliníku vzájemně nebo na konstrukci z hliníku, oceli nebo dřeva Spojovací prvky pro u konstrukcí se sendvičovými stavebními díly Samovrtné pro pomocí hliníkových svorkových držáků pro stavebně osvědčené profi ly se stojatou drážkou, podélně tvarované stavební díly z masivního dřeva s minimální tloušťkou 40 a další kovové díly na nosné konstrukce z oceli, hliníku a materiálů na bázi dřeva Držáky pro zařízení Směsový kotevní systém pro kotvení ve zdivu EJOT fasádní hmoždinka SDF s příslušným speciálním šroubem pro fasádních obkladů Všeobecná stavební osvědčení Všeobecná stavební osvědčení (algemeine bauaufsichtliche Zulassungen) jsou v Německu udělována pro takové stavební výrobky a způsoby staveb v oblasti zemského stavebního práva, pro které neexistují všeobecně uznávaná pravidla techniky, zejména normy DIN, nebo se od nich podstatně odlišují. Všeobecná stavební osvědčení jsou pro všechny spolkové země udělována prostřednictvím Deutsche Institut für Bautechnik (DIBt, německý institut pro stavební techniku). Z EJOT fasádní hmoždinka do pórobetonu SDP s příslušným speciálním šroubem pro fasádních obkladů Z Z Z Z MKT čepová kotva B pro kotvení v betonu bez trhlin a lehkých stropních obkladů a zavěšených stropů KERI kuželová kotva zajištění lícové vrstvy pro třívrstvé stěnové desky EJOT VSD sanační kotva pro dodatečné kotvení lícového zdiva Cementovláknitý vlnitý profi l 177/51 P5 a P6 s polypropylenovou vložkou (Eternit) VŠEOBECNÉ STAVEBNÍ ZKUŠEBNÍ PROTOKOLY P Samovrtné pro hliníkových stěnových držáků a nosné konstrukce z hliníkových profi lů pro odvětrávané fasády Všeobecné stavební zkušební protokoly Všeobecný stavební zkušební protokol může být vystaven P P P P-BWU P-BWU P-BWU Samovrtné pro spojení dřevěných latí a nosné konstrukce z hliníkových profi lů pro odvětrávané vnější obklady a Spojování v hliníkových konstrukcích pro odvětrávané vnější obklady Spojování hliníkových trapézových profi lú s nosnými konstrukcemi z hliníku Samovrtné pro spojování dřevěných latí na nosné konstrukce z hliníkových profi lů pro odvětrávané vnější obklady, regulované DIN Samovrtné pro spojování hliníkových stěnových držáků s nosnými konstrukcemi z hliníkových profi lů pro odvětrávané vnější obklady Samovrtné pro spojování hliníkových stěnových držáků s nosnými konstrukcemi z hliníkových profi lů pro odvětrávané vnější obklady pro stavební výrobek, jehož neslouží pro splnění zásadních požadavků na bezpečnost stavebních zařízení, nebo pro stavební výrobek, který může být posouzen podle všeobecně známých zkušebních postupů ( 19 odd. 1 Musterbauordnung). Z listiny stavebního práva A, díl 1, díl 2 a díl 3 vyplývá podrobně, pro jaké výrobky může být všeobecný stavební zkušební protokol vystaven. Pro vystavení všeobecného stavebního zkušebního protokolu jsou zodpovědná zkušební pracoviště akceptovaná DIBt a nebo nejvyšším stavebním úřadem. 15

16 Servis aplikační rádce Jednoplášťová nezateplená plechová střecha POPIS Jednoplášťová nezateplená plechová střecha, vaznicová konstrukce. Střešní krytina je upevněna přímo na nosnou konstrukci a je vystavená povětrnostním vlivům. POUŽITÍ přesahy střech přístřešky krytá stání Kaloty ORKAN... strana 85 plech na nosnou konstrukci ocelové vaznice 1,5 5,0 ocelové vaznice 4,0 12,0 nosná konstrukce (stavební díl II) ocelové vaznice 10,0 vložené profily 3,0 betonové vaznice dřevěné vaznice šířky min. 65 v horní vlně (trapézový profil) samovrtný šroub JT3-6-5,5xL-E16 samovrtný šroub JT3-12-5,5xL-E16 závitotvorný šroub JZ3-6,3xL-E16 závitotvorný šroub JZ3-6,3xL-E16 šroub BS-R-6,3xL-V16 závitotvorný šroub JA3-6,5xL-E16 samovrtný šroub JT3-2-6,5xL-E16 strana 59 + kalota ORKAN strana 61 + kalota ORKAN strana 80 + kalota ORKAN předvrtání 5,7 strana 80 + kalota ORKAN strana 95 strana 76 + kalota ORKAN + kalota ORKAN předvrtání 5,0 předvrtání 4,5 strana 57 + kalota ORKAN v horní vlně (vlnitý profil) samovrtný šroub JT3-6-5,5xL-E16 strana 59 samovrtný šroub JT3-12-5,5xL-E16 strana 61 závitotvorný šroub JZ3-6,3xL-E16 strana 80 závitotvorný šroub JZ3-6,3xL-E16 strana 80 šroub BS-R-6,3xL-V16 strana 95 závitotvorný šroub JA3-6,5xL-E16 strana 76 samovrtný šroub JT3-2-6,5xL-E16 strana 57 a v spodní vlně (jen trapézový profil) + kalota ORKAN samovrtný šroub JT3-6-5,5x25-E22 + kalota ORKAN samovrtný šroub JT3-12-5,5x40-E22 + kalota ORKAN předvrtání 5,7 závitotvorný šroub JZ3-6,3x19-E22 + kalota ORKAN samovrtný šroub JT3-6-5,5x25-E22 + kalota ORKAN W + kalota ORKAN předvrtání 5,0 předvrtání 4,5 šroub BS-R-6,3xL-V16 závitotvorný šroub JA3-6,5x50-E22 + kalota ORKAN samovrtný šroub JT3-2-6,5x50-E22 strana 59 strana 61 strana 80 předvrtání 5,7 strana 59 strana 95 strana 76 předvrtání 5,0 předvrtání 4,5 strana 57 v horní vlně (cementovláknitá deska) samovrtný šroub JT2-FZ-6-6,3 strana 49 samovrtný šroub JT2-FZ-12-6,3 strana 50 samovrtný šroub JT2-FZ-F-6,5 strana 51 samovrtný šroub JT4-FZ-6,5 strana 72 V případě silně korozivního prostředí doporučujeme závitotvorných šroubů Corremaks... strana 82 16

17 Servis aplikační rádce STANOVENÍ DÉLKY ŠROUBU h = výška trapézového příp. vlnitého profi lu L = šroubu plech na ocelové nosné konstrukci plech na vloženém profilu plech na dřevěné nosné konstrukci 1,5 5,0 4,0 12,0 10,0 3,0 šířka min. 65 JT3-6-5,5xL-E16 + kalota ORKAN JT3-12-5,5xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JZ3-6,3xL-E16 + kalota ORKAN JA3-6,5xL-E16 + kalota ORKAN JT3-2-6,5xL-E16 + kalota ORKAN h [] L [] h [] L [] h [] L [] h [] L [] h [] L [] h [] L [] podélný spoj STANOVENÍ DÉLKY ŠROUBU Těsnosti šroubového spoje musí být věnována zvláštní pozornost. Praxe ukázala, že netěsnost jen několik desetin milimetru může vést ke značným škodám. Z tohoto důvodu EJOT doporučuje šroubování v horní vlně s kalotou. Předností je, vedle efektu, že brání prohnutí horní vlny, zabránění vniknutí dešťové vody do konstrukce. trapézový profil vlnitý profil samovrtný šroub JT3-2H-Plus-5,5x25-E16 strana 55 samovrtný šroub JT3-2H-Plus-5,5x25-E11 strana 55 samovrtný šroub JT3-FR-2H-Plus-5,5x25-E11 strana 56 a Hloubka zašroubování do dřeva při upevňování trapézových profi lů je stanovena jejich stavebně technickým schválením. Minimální hloubka zašroubování šroubu průměru 6,5 činí 26 a maximální použitelná hloubka zašroubování, která může být použita pro výpočet, je 78.V praxi se osvědčila hloubka zašroubování do dřeva 50, protože odpor proti protažení ocelového trapézového plechu 0,75 poskytuje přibližně stejnou charakteristickou hodnotu, jako šroub přůměru 6,5 proti vytažení z dřevěné vaznice při hloubce zašroubování 50. Předvrtání není nutné, je-li použit samovrtný šroub. Předvrtání šroubových spojů do dřeva má tu přednost, že významně snižuje rozpěrné síly, které mohou vést k rozštípnutí dřeva, proto je možné předvrtáním snížit vzdálenost od okraje. vrtací kapacita t I + t II (0,88 + 0,88) šroub pro podélné spoje JF3-2H-4,8x19-E14 strana 53 PODÉLNÉ SPOJE Není-li určeno jinak, doporučuje se rozteč šroubů od 50 do 666. Rozteč 500 se ukázala jako blízká praxi. Pro zabránění stržení trapézového plechu a poškození těsnící se doporučuje šroubů se zápichem pod hlavou. 17

18 Servis aplikační rádce Lehká plechová krytina POPIS jednoplášťová nezateplená (studená) plechová střecha, vaznicová konstrukce. Střešní krytina je upevněna na konstrukci z dřevěných latí a je vystavená povětrnostním vlivům. POUŽITÍ přesahy střech přístřešky krytá stání krytina na nosnou konstrukci nosná konstrukce (stavební díl II) dřevěné latě podélný spoj materiál šroubu: samovrtný šroub JT2-2-4,9xL-V14 trapézový profil samovrtný šroub JT3-2H-Plus-5,5x25-E16 ocel, zušlechtěná, pozinkovaná strana 40 strana 55 a materiál šroubu: nerez A2 s kalenou vrtací špičkou samovrtný šroub JT3-2-4,9xL-E14 strana 54 vlnitý profil vrtací kapacita t I + t II (0,88 + 0,88) samovrtný šroub JT3-2H-Plus-5,5x25-E11 strana 55 šroub pro podélné spoje JF3-2H-4,8x19-E14 samovrtný šroub JT3-FR-2H-Plus-5,5x25-E11 strana 56 strana 53 18

19 Servis poznámky a Dolce Hotel DOLCE HOTEL, UNTERSCHLEISSHEIM, NĚMECKO dodávka: EJOT 19

20 Servis aplikační rádce Jednoplášťová zateplená plechová střecha POPIS Na vaznice je nejprve upevněn spodní nosný plech. Tenkostěnnými distančními profi ly je zajištěna vzdálenost vnějšího krycího plechu. Vnější krycí plech slouží jako ochrana proti povětrnostním vlivům, spodní plech slouží pro přenos zatížení. POUŽITÍ vytápěné budovy jakéhokoliv druhu a užití. ORKAN... strana 85 a nosný plech na nosnou konstrukci ocelové vaznice 1,5 ocelové vaznice 6,0 nosná konstrukce (stavební díl II) vložené profily 3,0 betonové vaznice dřevěné vaznice šířky min. 65 ve spodní vlně závitotvorný šroub JZ3-6,3x19-E16 strana 80 vstřelovací hřeb SBR-14 HSBR-14 strana 107 samovrtný šroub JT2-6-6,3x22-V16 strana 44 šroub BS-R-6,3xL-V16 strana 95 předvrtání 5,0 samovrtný šroub JT3-2-6,5x65-E16 strana 57 podélný spoj spodní plech spodní plech samovrtný šroub JT2-2H-4,8x19 strana 39 20

21 Servis aplikační rádce distanční profil na spodní plech krycí plech na distanční profil nosná konstrukce (stavební díl II) distanční profil 1,5-5,0 distanční profil (stavební díl I) 1,5 2,0 samovtný šroub JT3-2H-Plus-5,5x25-E16 strana 55 v horní vlně (trapézový profil) samovtný šroub JT3-6-5,5xL-E16 strana 59 + kalota ORKAN distanční profil (stavební díl I) > 1,5 trhací uzavřený nýt Al/E-4,8x10 strana 99 předvrtání 4,9 ve spodní vlně (jen trapézový profil) samovtný šroub JT3-6-5,5x25-E22 strana 59 podélný spoj krycího plechu STANOVENÍ DÉLKY ŠROUBU h = výška vlny trapézového nebo vlnitého plechu L = šroubu plech na ocelové nosné konstrukci 1,5 5,0 JT3-6-5,5xL-E16 + kalota ORKAN h [] L [] krycí plech (trapézový profil) samovrtný šroub JT3-2H-Plus-5,5x25-E16 strana a krycí plech (vlnitý profil) samovrtný šroub JT3-2H-Plus-5,5x25-E11 samovrtný šroub JT3-FR-2H-Plus-5,5x25-E strana 55 strana 56 vrtací kapacita t I + t II (0,88 + 0,88) šroub na podélné spoje JF3-2H-4,8x19-E14 strana 53 21

22 Servis aplikační rádce Jednoplášťová střecha s falcovanými případně klipsovými profily POPIS Na vaznice je nejprve upevněn spodní nosný plech. Držáky jsou upevněny pomocí samovrtných šroubů buď přímo na nosný plech nebo na přídavný distanční profi l. Vnější plech je upevněn na držáky zacvaknutím klipsů nebo pomocí falcovacího stroje. POUŽITÍ vytápěné budovy jakéhokoliv druhu a užití. obloukové střechy sudovité střechy nosný plech na nosnou konstrukci ocelové vaznice 1,5 ocelové vaznice 6,0 nosná konstrukce (stavební díl II) vložené profily 3,0 betonové vaznice dřevěné vaznice šířky min. 65 ve spodní vlně závitotvorný šroub JZ3-6,3x19-E16 strana 80 vstřelovací hřeby SBR-14 HSBR-14 strana 107 samovrtný šroub JT2-6-6,3x22-V16 strana 44 šroub BS-R-6,3xL-V16 strana 95 předvrtání 5,0 samovrtný šroub JT3-2-6,5x65-E16 strana 57 a podélný spoj nosného plechu nosný plech samovrtný šroub JT2-2H-4,8x19 strana 39 22
