1 VNĚJŠÍ KONTAKTNÍ ZATEPLOVACÍ SYSTÉM MAPEI

2 VNĚJŠÍ KONTAKTNÍ ZATEPLOVACÍ SYSTÉM MAPEI úvod Tato příručka pro instalaci tepelně izolačního systému MAPEI slouží k usnadnění práce řemeslníků i stavbyvedoucího. Firma Mapei zdůrazňuje, že pečlivé dodržování způsobu použití materiálů, jeho správného umístění a dodržování technologických předpisů je základním předpokladem pro platnost certifikátu. OBSAH TEPELNÁ IZOLACE strana 1 TEPELNĚ IZOLAČNÍ SYSTÉM MAPEI strana 2 MATERIÁLY A SYSTÉM strana 3 PROVÁDĚNÍ SYSTÉMU MAPEI strana 4 KONSTRUKČNÍ DETAILY strana 16 VÝROBKY TVOŘÍCÍ CERTIFIKOVANÝ SYSTÉM strana 21 SOUHRNNÉ TECHNICKÉ INFORMACE strana 22 UPOZORNĚNÍ strana 27 1 TEPELNÁ IZOLACE Dokonalá tepelná izolace budov musí zaručit účelné dosažení požadované teploty nejen vzduchu, ale i zdí, podlah a stropů. Pocit chladu pociťujeme nejen při nízké teplotě vzduchu, ale i obvodových svislých a vodorovných konstrukcí. Je to způsobeno účinkem sálajícího tepla; když se například přiblížíme ke krbu, pociťujeme silný pocit tepla, zatímco odvrácená část těla je studená. Opačná situace nastává, stojíme-li u okna. Rozdíl mezi teplotou vzduchu a teplotou stěn je účinná teplota, což je teplota vnímaná lidským tělem. Pro pocit tepelné pohody, je třeba, aby zdi domu byly příjemně teplé. Abychom omezili jejich ochlazování, je třeba tyto zdi tepelně izolovat, tedy umístit na ně teplou pokrývku tak jak to dělali naši předkové tím, že zavěšovali gobelíny na zdi. Tímto způsobem dochází také k rychlému ohřevu obytného prostoru. Pozitivním účinkem tepelné izolace je předcházení 2

3 problémům a závadám, které souvisejí s výskytem kondenzační vlhkosti (jako např. vznik plísní a tmavých skvrn). Tyto problémy mohou vznikat, je-li vnitřní plocha stěn příliš studená, a to i pouze v některých místech. Abychom tomu zabránili, je vhodné umístit celou skladbu izolace na venkovní plochu obvodových stěn. Pouze řešení uvedeného krytu budovy zajišťuje zachování stejnoměrné teploty bez vzniku teplotních rozdílů mezi různými zónami. Tepelná izolace snižuje nejen náklady na vytápění, ale i množství škodlivých zplodin. Jsou-li totiž budovy vhodným způsobem izolované, ztrácejí méně tepla a mají proto nižší spotřebu topiva pro jejich vytápění. Lze tedy očekávat, že se tepelně izolační systém v příštích letech stane nejvhodnějším řešením pro dosažení vysokého komfortu bydlení s vynaložením nižších ekonomických nákladů. Tepelně izolační systém cihelné zdi. Postupně jsou znázorněny: (1) vrstva omítky, (2) lepidlo, (3)tepelně izolační deska, (4) stěrka ve 2 vrstvách vyztužená síťovinou se skelných vláken, (5-6) penetrační nátěr a konečná úprava omítkou. TEPELNĚ IZOLAČNÍ SYSTÉM MAPEI 2 KDE MŮŽEME IZOLACI POUŽÍT? A IZOLACE STĚN Z INTERIÉRU Izolací stěn z vnitřní strany docílíme zvýšení teploty, přičemž může dojít i ke zlepšení akustických vlastností stěn a omezení tvorby plísní. Uvedený způsob izolace umožňuje vytvořit prostředí, které se při zapnutí topného tělesa rychle prohřeje, protože se zahřívá pouze vzduch a ne zděné konstrukce. To je zaručeně dokonalejší řešení zejména pro trvale neobydlené budovy, nebo např. byty v horách, které se používají pouze o víkendech. Budova se ale stejně tak rychle ochlazuje. Proto je třeba mít pro uchování teploty v budově vytápění stále v provozu. (Stěny zůstanou stále studené, budova má nízkou tepelnou setrvačnost). Nevýhoda tohoto způsobu izolace spočívá v tom, že musíme při provádění prací celou budovu vyklidit. Kromě toho částečně zmenšujeme přidáním další vrstvy na stěny objem vnitřního prostoru a tím i obytnou plochu. 3

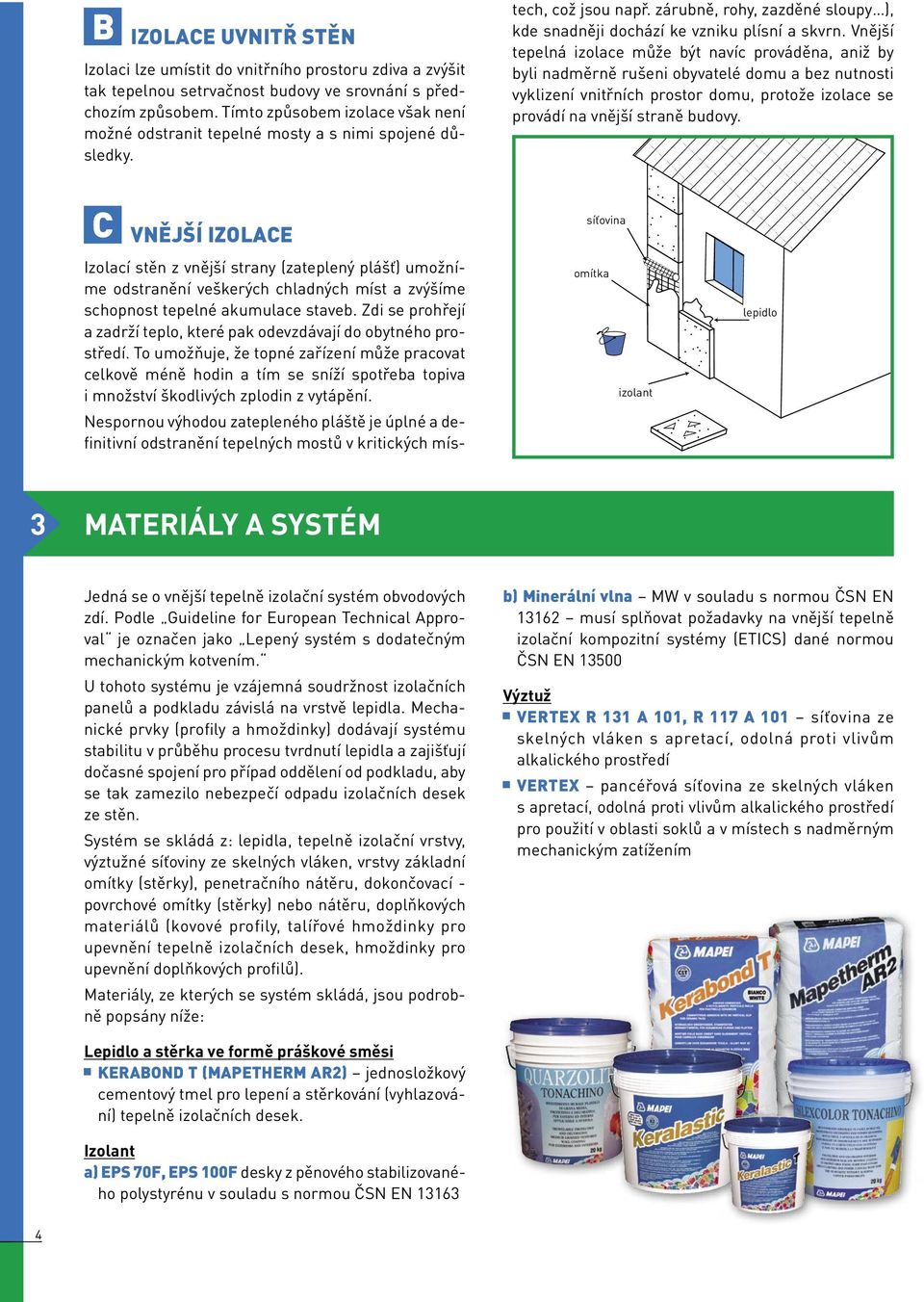

4 B IZOLACE UVNITŘ STĚN Izolaci lze umístit do vnitřního prostoru zdiva a zvýšit tak tepelnou setrvačnost budovy ve srovnání s předchozím způsobem. Tímto způsobem izolace však není možné odstranit tepelné mosty a s nimi spojené důsledky. tech, což jsou např. zárubně, rohy, zazděné sloupy ), kde snadněji dochází ke vzniku plísní a skvrn. Vnější tepelná izolace může být navíc prováděna, aniž by byli nadměrně rušeni obyvatelé domu a bez nutnosti vyklizení vnitřních prostor domu, protože izolace se provádí na vnější straně budovy. C VNĚJŠÍ IZOLACE síťovina Izolací stěn z vnější strany (zateplený plášť) umožníme odstranění veškerých chladných míst a zvýšíme schopnost tepelné akumulace staveb. Zdi se prohřejí a zadrží teplo, které pak odevzdávají do obytného prostředí. To umožňuje, že topné zařízení může pracovat celkově méně hodin a tím se sníží spotřeba topiva i množství škodlivých zplodin z vytápění. Nespornou výhodou zatepleného pláště je úplné a definitivní odstranění tepelných mostů v kritických mís- omítka izolant lepidlo 3 MATERIÁLY A SYSTÉM Jedná se o vnější tepelně izolační systém obvodových zdí. Podle Guideline for European Technical Approval je označen jako Lepený systém s dodatečným mechanickým kotvením. U tohoto systému je vzájemná soudržnost izolačních panelů a podkladu závislá na vrstvě lepidla. Mechanické prvky (profily a hmoždinky) dodávají systému stabilitu v průběhu procesu tvrdnutí lepidla a zajišťují dočasné spojení pro případ oddělení od podkladu, aby se tak zamezilo nebezpečí odpadu izolačních desek ze stěn. Systém se skládá z: lepidla, tepelně izolační vrstvy, výztužné síťoviny ze skelných vláken, vrstvy základní omítky (stěrky), penetračního nátěru, dokončovací - povrchové omítky (stěrky) nebo nátěru, doplňkových materiálů (kovové profily, talířové hmoždinky pro upevnění tepelně izolačních desek, hmoždinky pro upevnění doplňkových profilů). Materiály, ze kterých se systém skládá, jsou podrobně popsány níže: b) Minerální vlna MW v souladu s normou ČSN EN musí splňovat požadavky na vnější tepelně izolační kompozitní systémy (ETICS) dané normou ČSN EN Výztuž VERTEX R 131 A 101, R 117 A 101 síťovina ze skelných vláken s apretací, odolná proti vlivům alkalického prostředí VERTEX pancéřová síťovina ze skelných vláken s apretací, odolná proti vlivům alkalického prostředí pro použití v oblasti soklů a v místech s nadměrným mechanickým zatížením Lepidlo a stěrka ve formě práškové směsi KERABOND T (MAPETHERM AR2) jednosložkový cementový tmel pro lepení a stěrkování (vyhlazování) tepelně izolačních desek. Izolant a) EPS 70F, EPS 100F desky z pěnového stabilizovaného polystyrénu v souladu s normou ČSN EN

5 Penetrační nátěr I. SILEXCOLOR PRIMER základní nátěr na bázi modifikovaného křemičitanu draselného ve vodním roztoku. II. MALECH základní nátěr na bázi akrylových pryskyřic ve vodní disperzi III. SILANCOLOR PRIMER základní nátěr na bázi silikonových pryskyřic ve vodní disperzi IV. SILANCOLOR PRIMER PLUS základní nátěr na bázi silanů a siloxanů ve vodní disperzi s obsahem přísad zabraňujících tvorbě řas, hub a plísní. Je součástí systému Silancolor Plus. Povrchová úprava I.A SILEXCOLOR TONACHINO (nátěr) silikátová pastová omítka na bázi modifikovaného křemičitanu draselného, aplikace stěrkou. I.B SILEXCOLOR (nátěr) silikátová nátěrová hmota na bázi modifikovaného křemičitanu draselného, aplikace válečkem, štětcem, stříkacím zařízením. II. QUARZOLITE TONACHINO stěrková pastová omítka na bázi akrylových pryskyřic ve vodní disperzi, aplikace stěrkou. III.A SILANCOLOR (nátěr) nátěrová hmota na bázi silikonových pryskyřic ve vodní disperzi, aplikace válečkem, štětcem, stříkacím zařízením. Má vynikající odolnost proti vlivům UV záření a je dlouhodobě barevně stálý. III.AB SILANCOLOR PLUS (nátěr) nátěrová hmota na bázi silikonových pryskyřic ve vodní disperzi s obsahem přísad proti vzniku řas, plísní a hub a velmi účinným ochranným efektem ošetřených povrchů; pro použití v interiéru i exteriéru; je hydrofobní a má velmi vysokou propustnost vodních par. Aplikace válečkem, štětcem, stříkacím zařízením. Má vynikající odolnost proti vlivům UV záření a je dlouhodobě barevně stálý. Je součástí systému Silancolor Plus. III.B SILANCOLOR TONACHINO pastová omítka na bázi silikonových pryskyřic ve vodní disperzi pro použití v exteriéru; je hydrofobní a má velmi vysokou propustnost vodních par. Aplikace stěrkou. Má vynikající odolnost proti vlivům UV záření a je dlouhodobě barevně stálý. Doplňkové materiály Silancolor Cleaner Plus čistící a mycí přípravek ve vodním roztoku k odstranění řas, plísní a hub. Je součástí systému Silancolor Plus. WallGard Graffiti Barier ochranná bariéra odolná proti graffiti pro všechny druhy povrchů běžně používaných ve stavebnictví. WallGard Remover Gel Gelový čistící prostředek k čištění povrchů znečištěných graffiti. KERALASTIC dvousložkové polyuretanové lepidlo pro lepení všech druhů materiálů běžně používaných ve stavebnictví a izolantů na složité a deformovatelné podklady (kovy, dřevo, stávající obklad, apod.) Těsnící tmel MAPEFLEX AC4 jednosložkový akrylový tmel ve vodní disperzi MAPEFOAM lisovaný pěnový polyetylenový profil pro vytěsnění dilatační spáry Doplňkové materiály: LU, LO patní lišty tepelně izolačního systému LK, LK pancíř rohová lišta tepelně izolačního systému LP klenbový roh tepelně izolačního systému, Okenní a dveřní připojovací profily pro ETICS Parapetní připojovací profil pro ETICS Talířové hmoždinky s platným schválením dle ETAG 004 (vlastní ETA) pro upevnění izolačních desek /pro variantu s MW s kovovým trnem/ PROVÁDĚNÍ SYSTÉMU MAPEI 4 Pro správné provádění vnějšího tepelně izolačního systému je neodmyslitelně nutný pečlivý výběr nejen izolační vrstvy, ale především materiálů určených pro přípravu podkladů, lepení izolačních desek, stěrkování a konečnou úpravu povrchu, který fasádě dodává dokonalý estetický vzhled. Stejně tak bezchybné provedení prací na stavbě a správný návrh jednotlivých konstrukčních prvků v oblasti rohů a dalších detailů zaručují základní podmínky zajišťující tepelnou pohodu obytných prostor i dosažení požadovaných výsledků s ohledem na úspory energie. V následujících odstavcích jsou popsány způsoby použití materiálů a provedení celého systému MAPEI. 5

6 PŘÍPRAVA PODKLADŮ PŘED LEPENÍM DESEK Betonové stěny, zděné konstrukce (z kamene a/nebo cihel) i železobetonové konstrukce s keramickou výplní musí vykazovat dostatečnou mechanickou pevnost, musí být dokonale čisté, zbavené nesoudržných ZDIVO Z KAMENE NEBO CIHEL částic, prachu, špíny, mastnot, zbytků odbedňovacích přípravků a všech dalších látek, které by mohly negativním způsobem ovlivnit přídržnost následně nanášených materiálů k podkladu. U staveb zděných z cihel nebo pohledového kamene (neomítané) je třeba ověřit soudržnost kamenných kvádrů a stav povrchu cihel tak, aby se zamezilo případnému oddělení desek od podkladu. U zvláště porézních kamenných kvádrů, které jsou povrchově sprašné je vhodné použít vhodný penetrační nátěr (např. Primer 3296, roztok na bázi akrylových polymerů ve vodní disperzi nebo Malech, roztok na bázi mikromletých akrylových pryskyřic ve vodní disperzi používané obecně pro přípravu povrchu zděných konstrukcí), které se na povrch zdiva nanáší nástřikem nebo štětcem. V případě, že jsou spáry mezi kamennými kvádry nebo cihlami vydrolené následkem působení deště, je třeba je vyplnit vhodnou maltou s odpovídajícími elastomechanickými vlastnostmi (např. Mape-Antique MC, což je předem namíchaná odvlhčující malta pro sanaci vlhkého zdiva z kamene, cihel a tufu nebo PoroMap Intonaco, předem namíchaná odvlhčující a izolující malta šedé barvy. Jsou odolné proti síranům, používa se k sanaci kamenného, cihlového a tufového zdiva; s možnou aplikací ručním nanášením nebo nástřikem strojní omítačkou). Pokud není zdivo kolmé nebo vykazuje-li z konstrukčních důvodů povrchovou nerovnost (například zdivo Zděná budova vystavená vzlínající kapilární vlhkosti z nepravoúhlých, nahrubo tesaných nebo zaoblených kvádrů), je třeba ho omítkou v ploše vyrovnat a/nebo povrch srovnat do svislé roviny maltou, která má dokonalou přídržnost k podkladu, vyznačuje se nízkým modulem pružnosti a zvýšenou pevností v tahu za ohybu (např. Nivoplan, vyrovnávací malta na stěny, s přísadou Planicrete, což je syntetický latex pro zvýšení přídržnosti cementové malty k podkladu a současně ke zvýšení její mechanické pevnosti). U zdiva, které je vystaveno vzlínající kapilární vlhkosti NESMÍ BÝT POUŽIT vnější kontaktní tepelně izolační systém (obr. 1) Chybné provedení by totiž způsobilo zvýšenou vlhkost zdiva způsobenou nižším odpařováním vodních par po přilepení tepelně izolační desky. Vyšší obsah vlhkosti by v zimním období paradoxně způsobil kritickou situaci, kdy následkem vytápění vnitřních prostor dochází k tvorbě výkvětu a vzniku puchýřů na malbách ve vnitřních obytných prostorách. V letním období by naopak průnik solí do vnějšího líce zdiva a jejich následná krystalizace společně se zvýšeným tlakem vodních par, mohl způsobit oddělení lepidla a tím částečně porušit tepelnou izolaci. Proto musí být v případě vzlínající kapilární vlhkosti ještě před realizací vnější tepelné izolace ve zdivu proveden vhodný mechanický zásah (podřezání zdiva diamantovým kotoučem nebo lanem a vložení vodonepropustné fólie s pečlivým provedením spojů), nebo vytvoření chemické bariéry (injektáží vodonepropustných nebo hydrofobních směsí do zdiva, např. přípravkem Mapestop, což je injektážní směs složená z koncentrované silikonové mikroemulze, která působí jako chemická clona proti vzlínající kapilární vlhkosti ve zdivu). Obr. 1 Pokud výše popsané způsoby nelze provádět (budova se nachází v seismické oblasti nebo je použití strojního zařízení nevhodné), je možné provést odvlhčení zdiva z vnější strany pomocí velmi porézních odvlhčujících omítek (Mape-Antique nebo PoroMap) až do úrovně 1.NP a teprve potom lze provést vnější tepelnou izolaci. Přízemní prostory lze naopak tepelně izolovat zevnitř. 6

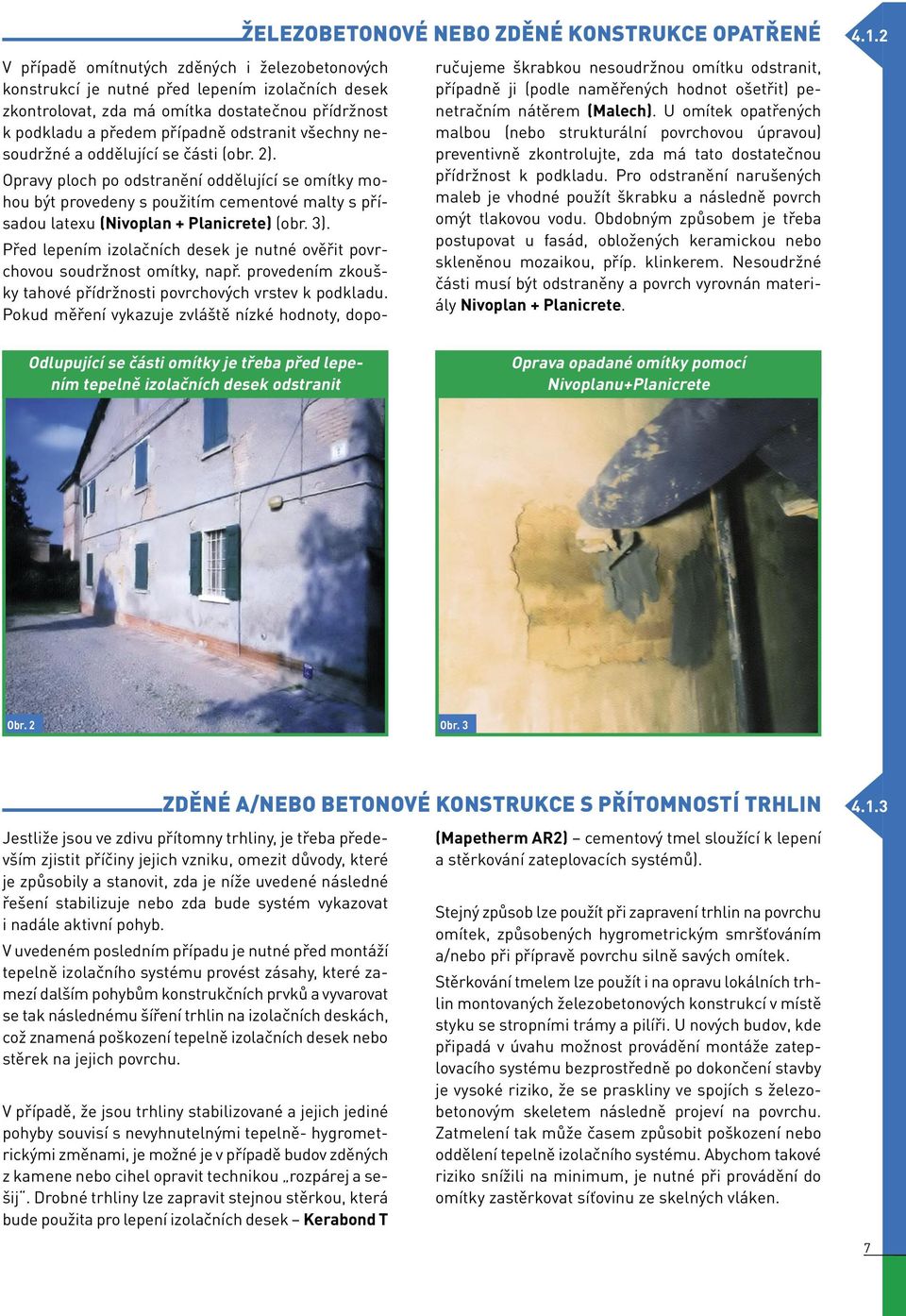

7 V případě omítnutých zděných i železobetonových konstrukcí je nutné před lepením izolačních desek zkontrolovat, zda má omítka dostatečnou přídržnost k podkladu a předem případně odstranit všechny nesoudržné a oddělující se části (obr. 2). Opravy ploch po odstranění oddělující se omítky mohou být provedeny s použitím cementové malty s přísadou latexu (Nivoplan + Planicrete) (obr. 3). Před lepením izolačních desek je nutné ověřit povrchovou soudržnost omítky, např. provedením zkoušky tahové přídržnosti povrchových vrstev k podkladu. Pokud měření vykazuje zvláště nízké hodnoty, dopo- ŽELEZOBETONOVÉ NEBO ZDĚNÉ KONSTRUKCE OPATŘENÉ ručujeme škrabkou nesoudržnou omítku odstranit, případně ji (podle naměřených hodnot ošetřit) penetračním nátěrem (Malech). U omítek opatřených malbou (nebo strukturální povrchovou úpravou) preventivně zkontrolujte, zda má tato dostatečnou přídržnost k podkladu. Pro odstranění narušených maleb je vhodné použít škrabku a následně povrch omýt tlakovou vodu. Obdobným způsobem je třeba postupovat u fasád, obložených keramickou nebo skleněnou mozaikou, příp. klinkerem. Nesoudržné části musí být odstraněny a povrch vyrovnán materiály Nivoplan + Planicrete Odlupující se části omítky je třeba před lepením tepelně izolačních desek odstranit Oprava opadané omítky pomocí Nivoplanu+Planicrete Obr. 2 Obr. 3 ZDĚNÉ A/NEBO BETONOVÉ KONSTRUKCE S PŘÍTOMNOSTÍ TRHLIN Jestliže jsou ve zdivu přítomny trhliny, je třeba především zjistit příčiny jejich vzniku, omezit důvody, které je způsobily a stanovit, zda je níže uvedené následné řešení stabilizuje nebo zda bude systém vykazovat i nadále aktivní pohyb. V uvedeném posledním případu je nutné před montáží tepelně izolačního systému provést zásahy, které zamezí dalším pohybům konstrukčních prvků a vyvarovat se tak následnému šíření trhlin na izolačních deskách, což znamená poškození tepelně izolačních desek nebo stěrek na jejich povrchu. V případě, že jsou trhliny stabilizované a jejich jediné pohyby souvisí s nevyhnutelnými tepelně- hygrometrickými změnami, je možné je v případě budov zděných z kamene nebo cihel opravit technikou rozpárej a sešij. Drobné trhliny lze zapravit stejnou stěrkou, která bude použita pro lepení izolačních desek Kerabond T (Mapetherm AR2) cementový tmel sloužící k lepení a stěrkování zateplovacích systémů). Stejný způsob lze použít při zapravení trhlin na povrchu omítek, způsobených hygrometrickým smršťováním a/nebo při přípravě povrchu silně savých omítek. Stěrkování tmelem lze použít i na opravu lokálních trhlin montovaných železobetonových konstrukcí v místě styku se stropními trámy a pilíři. U nových budov, kde připadá v úvahu možnost provádění montáže zateplovacího systému bezprostředně po dokončení stavby je vysoké riziko, že se praskliny ve spojích s železobetonovým skeletem následně projeví na povrchu. Zatmelení tak může časem způsobit poškození nebo oddělení tepelně izolačního systému. Abychom takové riziko snížili na minimum, je nutné při provádění do omítky zastěrkovat síťovinu ze skelných vláken

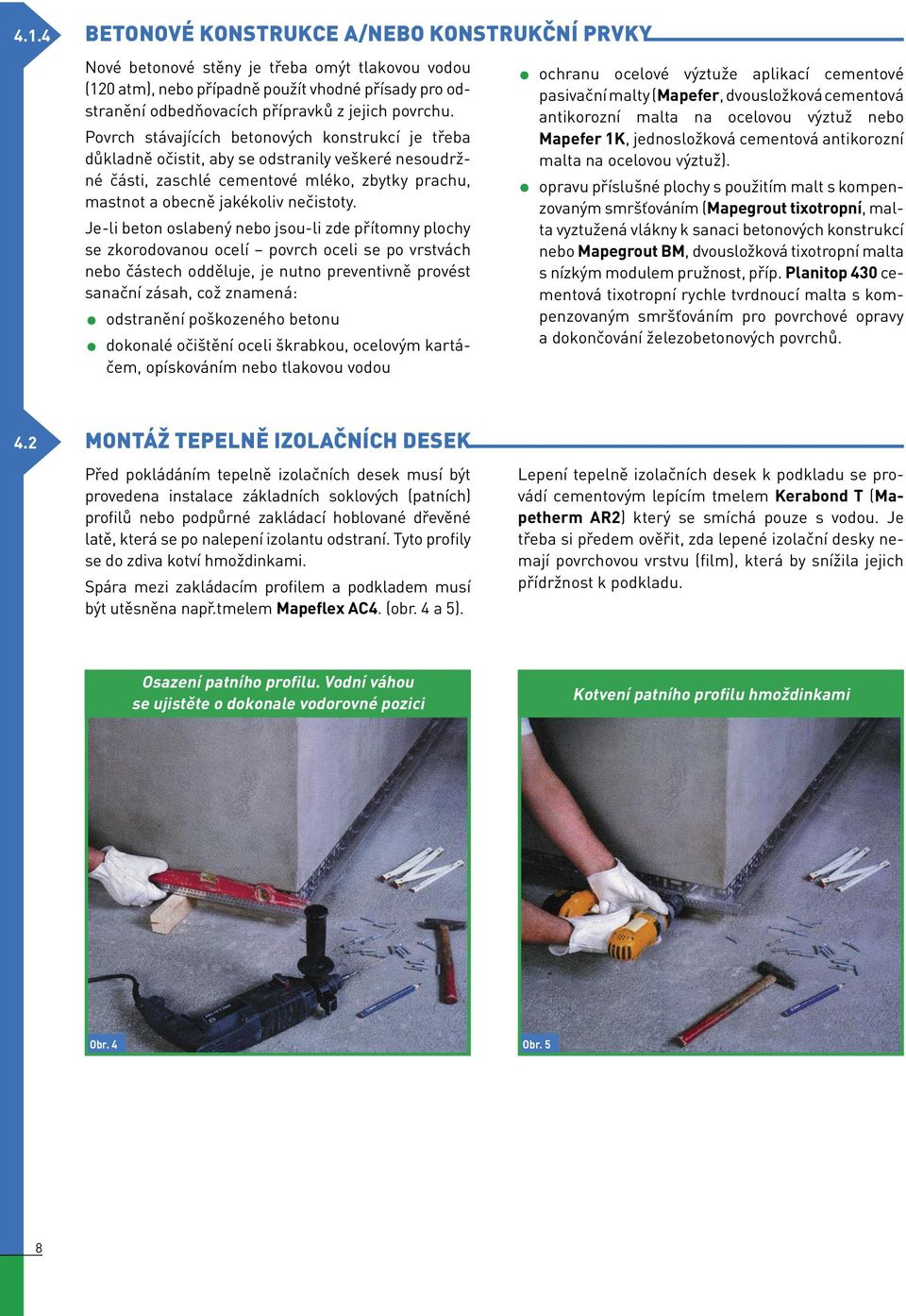

8 4.1.4 BETONOVÉ KONSTRUKCE A/NEBO KONSTRUKČNÍ PRVKY Nové betonové stěny je třeba omýt tlakovou vodou (120 atm), nebo případně použít vhodné přísady pro odstranění odbedňovacích přípravků z jejich povrchu. Povrch stávajících betonových konstrukcí je třeba důkladně očistit, aby se odstranily veškeré nesoudržné části, zaschlé cementové mléko, zbytky prachu, mastnot a obecně jakékoliv nečistoty. Je-li beton oslabený nebo jsou-li zde přítomny plochy se zkorodovanou ocelí povrch oceli se po vrstvách nebo částech odděluje, je nutno preventivně provést sanační zásah, což znamená: odstranění poškozeného betonu dokonalé očištění oceli škrabkou, ocelovým kartáčem, opískováním nebo tlakovou vodou ochranu ocelové výztuže aplikací cementové pasivační malty (Mapefer, dvousložková cementová antikorozní malta na ocelovou výztuž nebo Mapefer 1K, jednosložková cementová antikorozní malta na ocelovou výztuž). opravu příslušné plochy s použitím malt s kompenzovaným smršťováním (Mapegrout tixotropní, malta vyztužená vlákny k sanaci betonových konstrukcí nebo Mapegrout BM, dvousložková tixotropní malta s nízkým modulem pružnost, příp. Planitop 430 cementová tixotropní rychle tvrdnoucí malta s kompenzovaným smršťováním pro povrchové opravy a dokončování železobetonových povrchů. 4.2 MONTÁŽ TEPELNĚ IZOLAČNÍCH DESEK Před pokládáním tepelně izolačních desek musí být provedena instalace základních soklových (patních) profilů nebo podpůrné zakládací hoblované dřevěné latě, která se po nalepení izolantu odstraní. Tyto profily se do zdiva kotví hmoždinkami. Spára mezi zakládacím profilem a podkladem musí být utěsněna např.tmelem Mapeflex AC4. (obr. 4 a 5). Lepení tepelně izolačních desek k podkladu se provádí cementovým lepícím tmelem Kerabond T (Mapetherm AR2) který se smíchá pouze s vodou. Je třeba si předem ověřit, zda lepené izolační desky nemají povrchovou vrstvu (film), která by snížila jejich přídržnost k podkladu. Osazení patního profilu. Vodní váhou se ujistěte o dokonale vodorovné pozici Kotvení patního profilu hmoždinkami Obr. 4 Obr. 5 8

9 1. Po obvodu v pásu šířky cca 30 až 40 mm a 3 vnitřních terčů tak, aby po přiložení a přitlačení desky k podkladu vznikl lepený spoj s min. pokrytím lepené plochy desky 40 60% (dle varianty povrchové úpravy); tento způsob lepení umožňuje částečně eliminovat nerovnosti podkladu. Pozn.: u tepelně izolačních systémů s obkladem musí být kontraktní lepená plocha min. 100% * u tepelně izolačních systémů s jinou povrchovou úpravou pak minimálně 40%. NANÁŠENÍ LEPÍCÍHO TMELU NA IZOLAČNÍ DESKY Při celoplošném lepení izolačních desek rozetřeme lepidlo rovnoměrně na celý povrch rubové strany izolační desky, s výjimkou pruhu šířky cca 2 cm po jejím obvodu, aby se lepidlo nedostalo do styčné spáry mezi izolačními deskami a nedocházelo tak ke vzniku tepelného mostu v důsledku zvýšené tepelné vodivosti materiálu (obr. 6). Rovnoměrné nanesení lepidla na rubové straně izolační desky Desky z minerálních vláken s příčnou orientací vyžadují vždy spojení celého povrchu s podkladem (celoplošné lepení). Před nanášením lepicí hmoty se doporučuje desky z minerálních vláken přestěrkovat tenkou vrstvou tmelu. Montáž izolačních desek se provádí odspodu směrem nahoru, přičemž delší strana desky je umístěna vodorovně; současně kontrolujeme, aby svislé hrany byly v souladu se svislou rovinou rohů (obr. 7) a bez křížových spár. Výjimkou je lepení desek pod zakládacím soklovým profilem, kde se desky obvykle lepí ve směru shora dolů. Na soklovou část je třeba použít stabilizovaný extrudovaný polystyren s neměnnými vlastnostmi i ve vlhkém prostředí. Pro dokonalé přilepení desek k podkladu je vhodné provádět lepení desek, zejména při teplém a větrném počasí, ihned po nanesení lepidla na rubovou stranu izolační desky, aby nedošlo k povrchovému oschnutí vrstvy lepícího tmelu. Obr. 6 Abychom zajistili maximální kontakt podkladu /lepidla/ a izolační desky, je vhodné desku ihned po nalepení mírně přitlačit hladítkem (obr. 8) a pomocí latě zkontrolovat rovinatost. Pokud jsou po nalepení mezi svislými hranami izolačních desek spáry šířky větší než 2 mm, musí být vyplněny izolačním materiálem (obr. 9 a 10). Navíc (ne jako alternativa) se izolační desky po přilepení mechanicky kotví talířovými hmoždinkami (obr. 11 a 12). * při povrchové úpravě obkladem kontaktujte před zahájením prací technický servis Mapei! 9

10 Montáž izolačních desek s řešením spojů na rozích Přiklepnutí izolační desky k podkladu hladítkem Obr. 7 Obr. 8 Spára šířky do 2 mm může být přestěrkována tmelem Vložení izolačního materiálu do spáry širší než 2 mm Obr. 9 Obr. 10 Vrtání otvoru před vložením talířové hmoždinky Osazení talířové hmoždinky Obr. 11 Obr

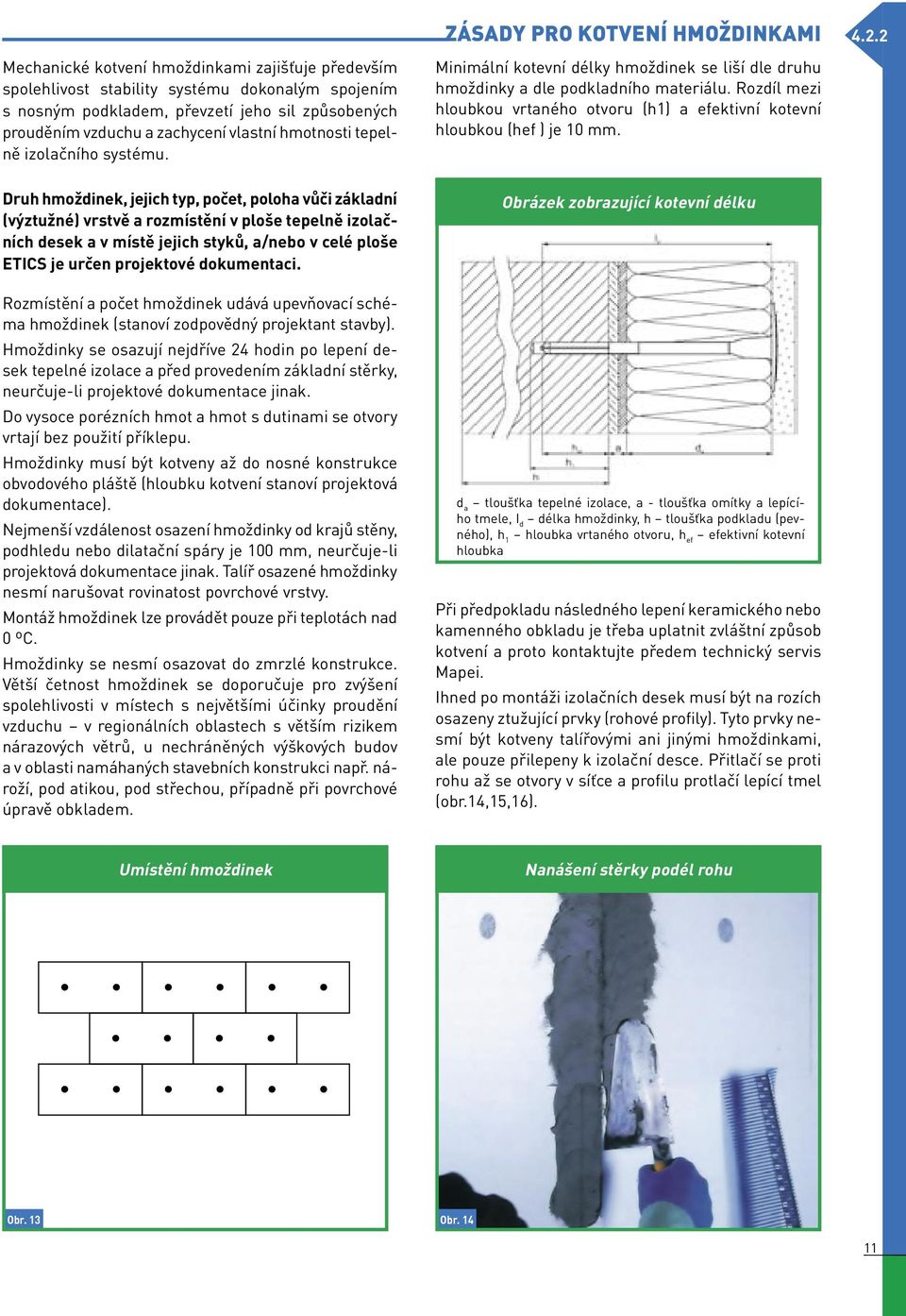

11 Zásady pro kotvení hmoždinkami Mechanické kotvení hmoždinkami zajišťuje především spolehlivost stability systému dokonalým spojením s nosným podkladem, převzetí jeho sil způsobených prouděním vzduchu a zachycení vlastní hmotnosti tepelně izolačního systému. Minimální kotevní délky hmoždinek se liší dle druhu hmoždinky a dle podkladního materiálu. Rozdíl mezi hloubkou vrtaného otvoru (h1) a efektivní kotevní hloubkou (hef ) je 10 mm. Druh hmoždinek, jejich typ, počet, poloha vůči základní (výztužné) vrstvě a rozmístění v ploše tepelně izolačních desek a v místě jejich styků, a/nebo v celé ploše ETICS je určen projektové dokumentaci. Rozmístění a počet hmoždinek udává upevňovací schéma hmoždinek (stanoví zodpovědný projektant stavby). Hmoždinky se osazují nejdříve 24 hodin po lepení desek tepelné izolace a před provedením základní stěrky, neurčuje-li projektové dokumentace jinak. Do vysoce porézních hmot a hmot s dutinami se otvory vrtají bez použití příklepu. Hmoždinky musí být kotveny až do nosné konstrukce obvodového pláště (hloubku kotvení stanoví projektová dokumentace). Nejmenší vzdálenost osazení hmoždinky od krajů stěny, podhledu nebo dilatační spáry je 100 mm, neurčuje-li projektová dokumentace jinak. Talíř osazené hmoždinky nesmí narušovat rovinatost povrchové vrstvy. Montáž hmoždinek lze provádět pouze při teplotách nad 0 ºC. Hmoždinky se nesmí osazovat do zmrzlé konstrukce. Větší četnost hmoždinek se doporučuje pro zvýšení spolehlivosti v místech s největšími účinky proudění vzduchu v regionálních oblastech s větším rizikem nárazových větrů, u nechráněných výškových budov a v oblasti namáhaných stavebních konstrukci např. nároží, pod atikou, pod střechou, případně při povrchové úpravě obkladem. Obrázek zobrazující kotevní délku d a tloušťka tepelné izolace, a - tloušťka omítky a lepícího tmele, I d délka hmoždinky, h tloušťka podkladu (pevného), h 1 hloubka vrtaného otvoru, h ef efektivní kotevní hloubka Při předpokladu následného lepení keramického nebo kamenného obkladu je třeba uplatnit zvláštní způsob kotvení a proto kontaktujte předem technický servis Mapei. Ihned po montáži izolačních desek musí být na rozích osazeny ztužující prvky (rohové profily). Tyto prvky nesmí být kotveny talířovými ani jinými hmoždinkami, ale pouze přilepeny k izolační desce. Přitlačí se proti rohu až se otvory v síťce a profilu protlačí lepící tmel (obr.14,15,16). Umístění hmoždinek Nanášení stěrky podél rohu Obr. 13 Obr

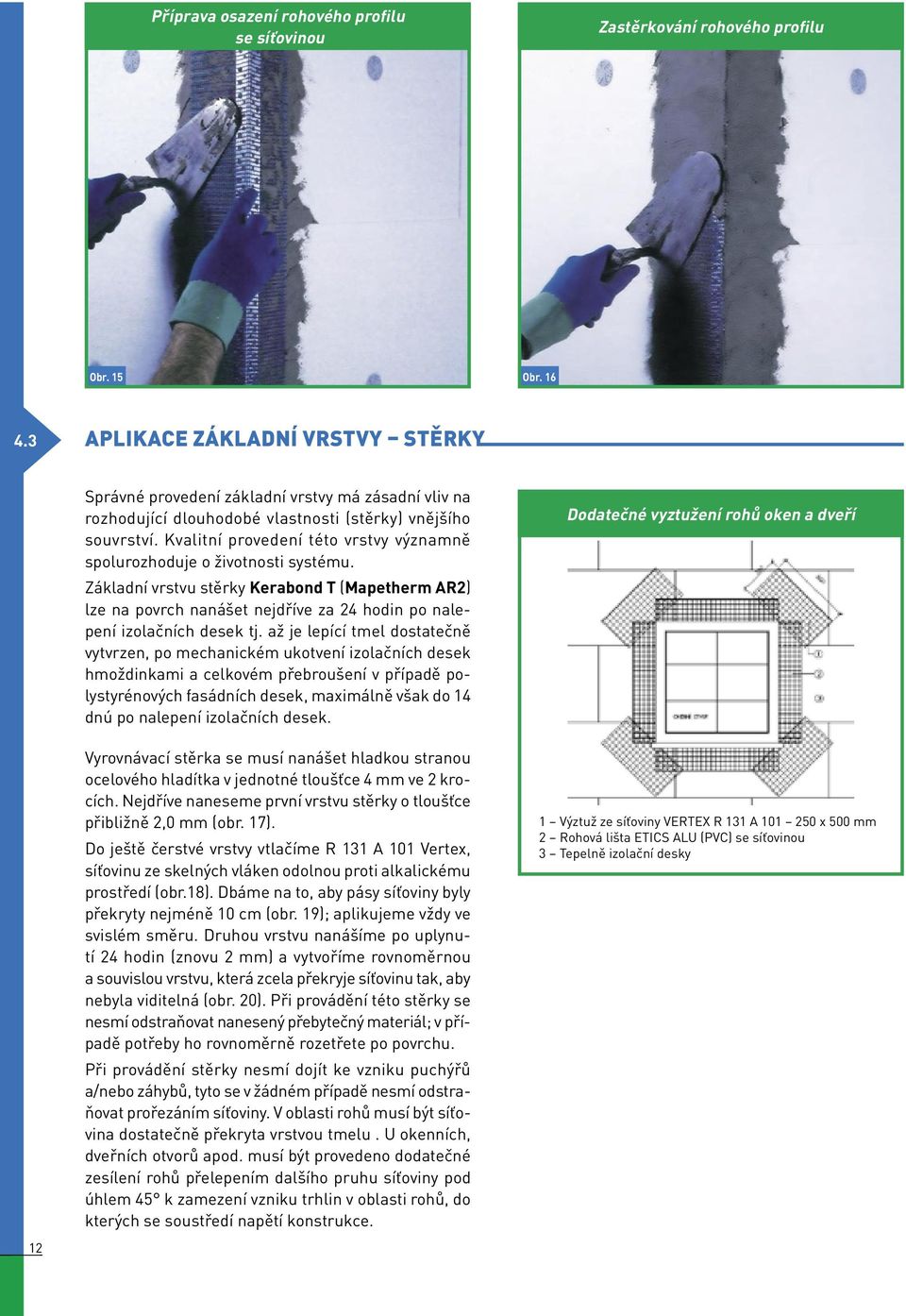

12 Příprava osazení rohového profilu se síťovinou Zastěrkování rohového profilu Obr. 15 Obr APLIKACE ZÁKLADNÍ VRSTVY STĚRKY 12 Správné provedení základní vrstvy má zásadní vliv na rozhodující dlouhodobé vlastnosti (stěrky) vnějšího souvrství. Kvalitní provedení této vrstvy významně spolurozhoduje o životnosti systému. Základní vrstvu stěrky Kerabond T (Mapetherm AR2) lze na povrch nanášet nejdříve za 24 hodin po nalepení izolačních desek tj. až je lepící tmel dostatečně vytvrzen, po mechanickém ukotvení izolačních desek hmoždinkami a celkovém přebroušení v případě polystyrénových fasádních desek, maximálně však do 14 dnú po nalepení izolačních desek. Vyrovnávací stěrka se musí nanášet hladkou stranou ocelového hladítka v jednotné tloušťce 4 mm ve 2 krocích. Nejdříve naneseme první vrstvu stěrky o tloušťce přibližně 2,0 mm (obr. 17). Do ještě čerstvé vrstvy vtlačíme R 131 A 101 Vertex, síťovinu ze skelných vláken odolnou proti alkalickému prostředí (obr.18). Dbáme na to, aby pásy síťoviny byly překryty nejméně 10 cm (obr. 19); aplikujeme vždy ve svislém směru. Druhou vrstvu nanášíme po uplynutí 24 hodin (znovu 2 mm) a vytvoříme rovnoměrnou a souvislou vrstvu, která zcela překryje síťovinu tak, aby nebyla viditelná (obr. 20). Při provádění této stěrky se nesmí odstraňovat nanesený přebytečný materiál; v případě potřeby ho rovnoměrně rozetřete po povrchu. Při provádění stěrky nesmí dojít ke vzniku puchýřů a/nebo záhybů, tyto se v žádném případě nesmí odstraňovat prořezáním síťoviny. V oblasti rohů musí být síťovina dostatečně překryta vrstvou tmelu. U okenních, dveřních otvorů apod. musí být provedeno dodatečné zesílení rohů přelepením dalšího pruhu síťoviny pod úhlem 45 k zamezení vzniku trhlin v oblasti rohů, do kterých se soustředí napětí konstrukce. Dodatečné vyztužení rohů oken a dveří 1 Výztuž ze síťoviny VERTEX R 131 A x 500 mm 2 Rohová lišta ETICS ALU (PVC) se síťovinou 3 Tepelně izolační desky

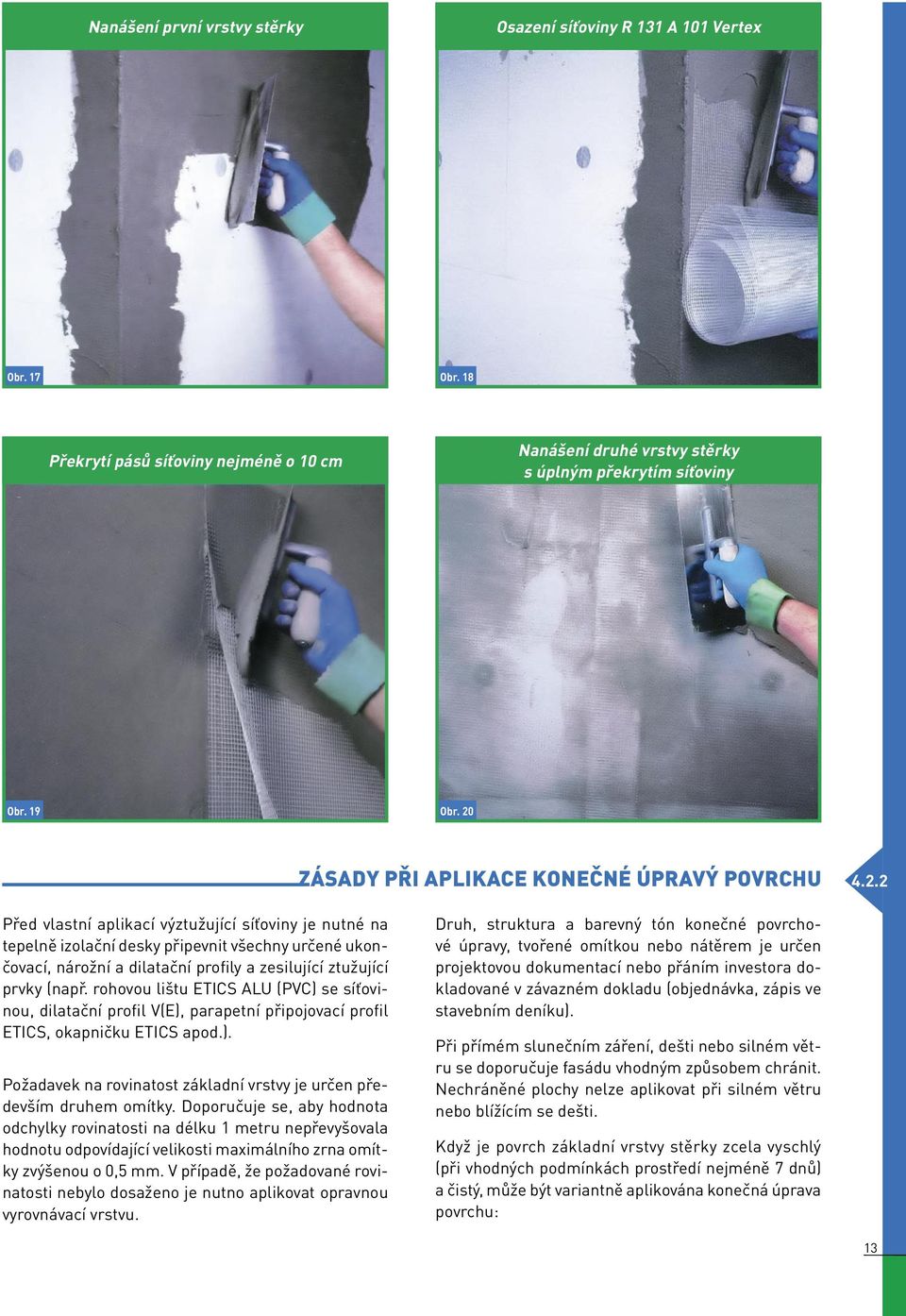

13 Nanášení první vrstvy stěrky Osazení síťoviny R 131 A 101 Vertex Obr. 17 Obr. 18 Překrytí pásů síťoviny nejméně o 10 cm Nanášení druhé vrstvy stěrky s úplným překrytím síťoviny Obr. 19 Obr. 20 ZÁSADY PŘI APLIKACE KONEČNÉ ÚPRAVÝ POVRCHU Před vlastní aplikací výztužující síťoviny je nutné na tepelně izolační desky připevnit všechny určené ukončovací, nárožní a dilatační profily a zesilující ztužující prvky (např. rohovou lištu ETICS ALU (PVC) se síťovinou, dilatační profil V(E), parapetní připojovací profil ETICS, okapničku ETICS apod.). Požadavek na rovinatost základní vrstvy je určen především druhem omítky. Doporučuje se, aby hodnota odchylky rovinatosti na délku 1 metru nepřevyšovala hodnotu odpovídající velikosti maximálního zrna omítky zvýšenou o 0,5 mm. V případě, že požadované rovinatosti nebylo dosaženo je nutno aplikovat opravnou vyrovnávací vrstvu. Druh, struktura a barevný tón konečné povrchové úpravy, tvořené omítkou nebo nátěrem je určen projektovou dokumentací nebo přáním investora dokladované v závazném dokladu (objednávka, zápis ve stavebním deníku). Při přímém slunečním záření, dešti nebo silném větru se doporučuje fasádu vhodným způsobem chránit. Nechráněné plochy nelze aplikovat při silném větru nebo blížícím se dešti. Když je povrch základní vrstvy stěrky zcela vyschlý (při vhodných podmínkách prostředí nejméně 7 dnů) a čistý, může být variantně aplikována konečná úprava povrchu: 13

14 14 I. SILEXCOLOR SYSTÉM na připravený podklad naneseme Silexcolor Primer (obr. 22), což je penetrační nátěr na bázi silikátů pro sjednocení savosti povrchu. Primer necháme vyschnout nejméně 12 hodin. OMÍTKA Následně může být prováděna konečná úprava povrchu stěrkou Silexcolor Tonachino, což je předem připravená minerální pastovitá omítková směs na bázi modifikovaného křemičitanu draselného. V případě, že se jeví jako příliš hustá, je možné ji zředit přidáním 3-5% Silexcoloru Primer. Nanáší se nerezovým nebo plastovým hladítkem, povrch se pak upravuje houbovým hladítkem nebo plastovou stěrkou (obr. 23 a 24). NÁTĚR V případě povrchové úpravy nátěrem aplikujeme na vyrovnaný, příp. přebroušený podklad zbavený prachu a ošetřený penetračním nátěrem Silexcolor Primer (při dodržení shora uvedených zásad) nátěrovou hmotu Silexcolor, smíchanou před použitím s 20%. Silexcoloru Primer. Nanáší se ve dvou vrstvách s technologickou přestávkou 24 h (při standardních podmínkách prostředí). II. QUARZOLITE SYSTÉM OMÍTKA Na připravený podklad naneseme Malech což je penetrační nátěr pro sjednocení savosti povrchu na bázi akrylových pryskyřic. Primer necháme vyschnout nejméně hodin (v závislosti na podmínkách prostředí). Následně může být prováděna konečná úprava povrchu stěrkou Quarzolite Tonachino, což je předem připravená pastovitá omítková směs na bázi akrylových pryskyřic ve vodní disperzi. V případě, že se omítková směs jeví jako příliš hustá, je možné ji zředit přidáním 1-2% čisté vody a následně ji důkladně promíchat. Nanáší se nerezovým nebo plastovým hladítkem, povrch se pak upravuje plastovou stěrkou nebo v případě požadavku na výrazněji hrubozrnný vzhled také houbovým hladítkem. III. SYSTÉM SILANCOLOR (SILANCOLOR PLUS) V případě, že na povrchu, na který má být následně aplikován nátěr jsou přítomny řasy, houby, plísně a jiné obdobné mikroorganizmy, použijeme systém Silancolor Plus. Povrch je nezbytné předem očistit a ošetřit přípravkem Silancolor Cleaner Plus. Ten proniká do podkladu, ničí zárodky uvedených mikroorganizmů, čistí ho a hygienicky ošetřuje. Před použitím dokonale smícháme 1 díl Silancoloru Cleaner Plus s 3 díly vody. Silancolor Cleaner Plus naneseme na podklad pomocí stříkacího zařízení, nebo štětcem, necháme vsáknout do podkladu a působit. Teprve potom opatrně odstraníme z povrchu navlhčené houby, řasy a plísně. Nikdy neodstraňujte mikroorganizmy zasucha (před ošetřením Silancolorem Cleanerem Plus)! V případě silného zasažení mikroorganizmy je možné postup opakovat. Ošetřený povrch je třeba chránit před deštěm po dobu nejméně 8 hodin. Povrch není třeba před prováděním penetrace Silancolor Primer Plus umývat, protože materiály jsou plně kompatibilní; pouze je třeba vyčkat 8 12 h (podle podmínek prostředí), až Silancolor Cleaner Plus zcela vyschne. Další postup nátěrového systému je shodný, liší se pouze použitím systému Silancolor nebo Silancolor Plus. Nátěrové systémy nekombinujeme. NÁTĚR Nátěrovou hmotu Silancolor (Silancolor Plus), smíchanou před použitím s 15 20% čisté vody aplikujeme na vyrovnaný, příp. přebroušený podklad zbavený prachu a ošetřený penetračním nátěrem Silancolor Primer (Silancolor Primer Plus), při dodržení shora uvedených zásad. Pro záruku stejnoměrného barevného podání míchejte vždy originální balení s přesně odměřeným množstvím vody! Nanáší se na podklad štětcem, válečkem, bezvzduchovým nebo klasickým vzduchovým stříkacím zařízením ve dvou vrstvách s technologickou přestávkou 24 hodin (při standardních podmínkách prostředí). OMÍTKA Při provádění omítky naneseme na připravený podklad Silancolor Primer (obr. 22), což je penetrační nátěr na bázi silikonových pryskyřic ve vodní disperzi pro sjednocení savosti povrchu. Před deštěm povrch chráníme nejméně 12 hodin, doba vysychání před nanášením omítky je hodin, kdy může být prováděna konečná úprava povrchu stěrkou Silancolor Tonachino, což je předem připravená pastovitá omítková směs na bázi silikonových pryskyřic ve vodní disperzi. V případě požadavku nanášení dvou vrstev je nutné počkat 24 hodin, až první vrstva omítky vyschne. Nanáší se nerezovým nebo plastovým hladítkem, povrch se pak upravuje houbovým hladítkem nebo plastovou stěrkou (obr. 23 a 24). Aby izolační deska nepřišla v žádném případě do přímého kontaktu s venkovním prostředím a abychom zabránili vnikání vody, vzduchu a prachu spárami mezi tepelně izolační systém a ostatní skladebné vrstvy stavebních konstrukcí, musí být provedena ochrana spár na povrchu pomocí kovových profilů, příp. použitím polyetylénového

15 lisovaného profilu Mapefoam a utěsněním spáry jednosložkovým akrylovým tmelem ve vodní disperzi Mapeflex AC4 (viz konstrukční prvky Dodatečné vyztužení rohů oken zobrazené na následující straně). V případě ochrany povrchu proti graffiti je možno použít WallGard Graffiti Barier. Aplikace Silexcolor Primer na podklad vyzrálý nejméně 14 dnů Obr. 21 Obr. 22 Aplikace omítky Silexcolor Tonachino Konečná úprava povrchu Silexcolor Tonachino houbovým hladítkem Obr. 23 Obr

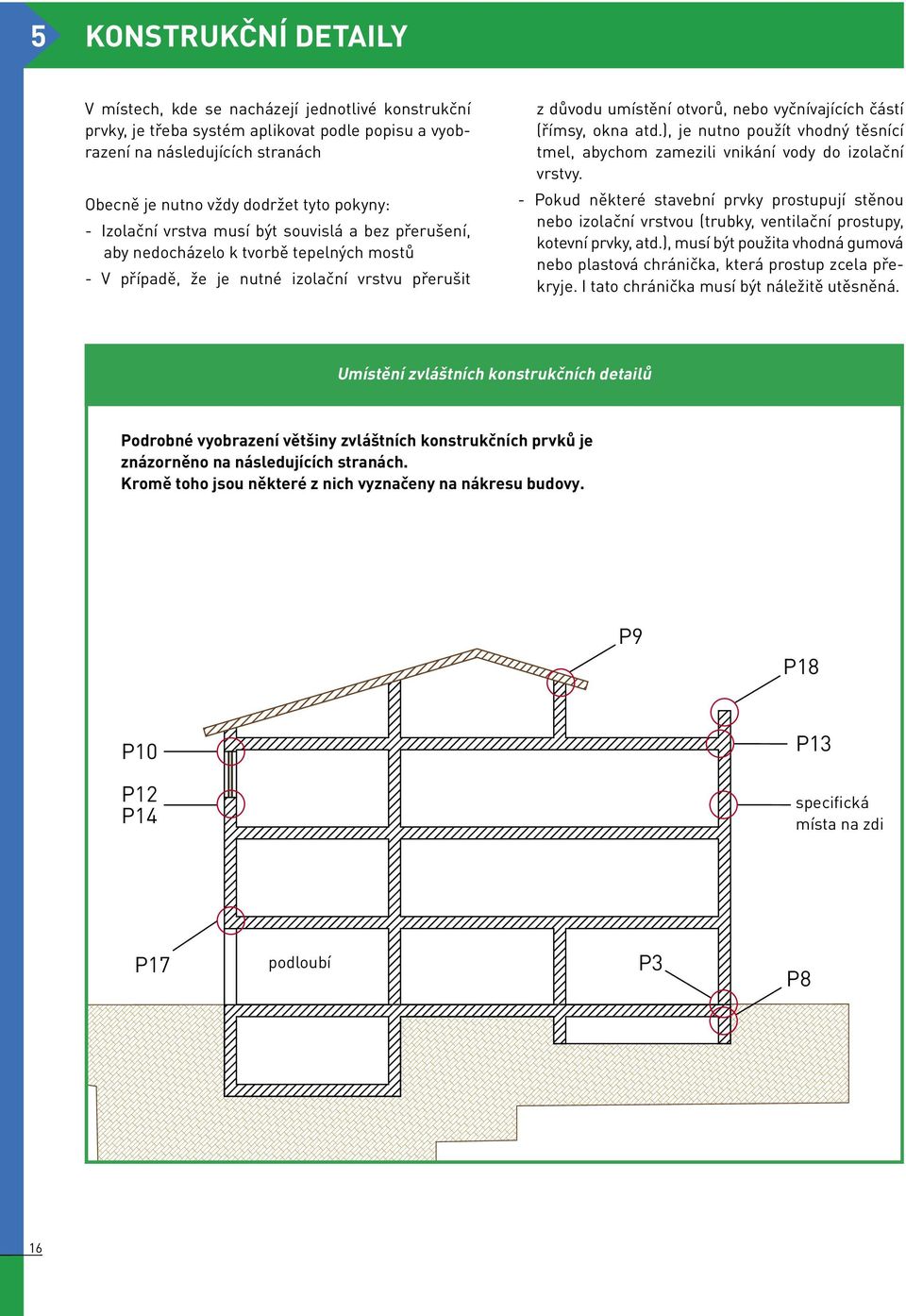

16 5 KONSTRUKČNÍ DETAILY V místech, kde se nacházejí jednotlivé konstrukční prvky, je třeba systém aplikovat podle popisu a vyobrazení na následujících stranách Obecně je nutno vždy dodržet tyto pokyny: - Izolační vrstva musí být souvislá a bez přerušení, aby nedocházelo k tvorbě tepelných mostů - V případě, že je nutné izolační vrstvu přerušit z důvodu umístění otvorů, nebo vyčnívajících částí (římsy, okna atd.), je nutno použít vhodný těsnící tmel, abychom zamezili vnikání vody do izolační vrstvy. - Pokud některé stavební prvky prostupují stěnou nebo izolační vrstvou (trubky, ventilační prostupy, kotevní prvky, atd.), musí být použita vhodná gumová nebo plastová chránička, která prostup zcela překryje. I tato chránička musí být náležitě utěsněná. Umístění zvláštních konstrukčních detailů Podrobné vyobrazení většiny zvláštních konstrukčních prvků je znázorněno na následujících stranách. Kromě toho jsou některé z nich vyznačeny na nákresu budovy. P9 P18 P10 P13 P12 P14 specifická místa na zdi P17 podloubí P3 P8 16

17 Vnitřní a vnější roh Vodorovný řez Výstupek ve fasádě Svislý řez dřevěný klín nebo izolační materiál ztužující boční profil těsnící tmel Mapeflex AC4 výztužný boční profil výstupek (například vyčnívající část zdi) kovový profil překrytí síťovinou ochranný rohový profil P 1 P 2 Nadzákladové zdivo Venkovní kohout Svislý řez R 131 A 101 Vertex přeložená síťovina patní profil gumová průchodka P 3 těsnící tmel Mapeflex AC4 polyetylenový profil pro vytěsnění spár Mapefoam P 4 Větrací otvor Svislý řez Sací potrubí Svislý řez plastová trubka potrubí krycí mřížka gumová průchodka P 5 P 6 17

18 Zarážka okenice Patní profil pod úrovní terénu okenice gumová průchodka kotvení zarážky vodonepropustná membrána patní profil P 7 P 8 živičný pás nebo alt. hydroizolace dřevěný klín pro vytvoření náběhového klínu Styk při překrytí římsou Okno svislý řez Výklenek pro navíjení žaluzie přesazená římsa těsnící tmel Mapeflex AC4 uzavírací profil konečná úprava Silexcolor Tonachino R 131 A 101 Vertex stěrka Kerabond T tepelně izolační deska lepidlo Kerabond T (Mapetherm AR2) profil s okapovým nosem Mapeflex AC4 P 9 P 10 Okno svislý řez Parapet bez nutnosti úpravy jeho šířky Okno svislý řez Parapet bez nutnosti úpravy jeho šířky parapet parapet těsnící tmel Mapeflex AC4 těsnící tmel Mapeflex AC4 P 11a P 11b 18

19 Okno vertikální řez Parapet s úpravou jeho šířky Sokl na balkoně síťovina stávající parapet připojená část vyztužující deska přeložení síťoviny sokl patní profil těsnící tmel Mapeflex AC4 kovový profil těsnící tmel Mapeflex AC4 polyetylenový profil do spár Mapefoam P 12 P 13 Okno vodorovný řez se zapuštěnou vodicí kolejnicí žaluzie Okno vodorovný řez bez vodicí kolejnice rolety rám rám vodní drážka (profil) síťovina přetáčená na boční stěnu profilu boční profil těsnící tmel Mapeflex AC4 boční profil ochranný rohový profil P 14 P 15a Okno vodorovný řez bez vodicí kolejnice rolety Okno vodorovný řez s předsunutou vodicí kolejnicí rolety rám rám těsnící tmel Mapeflex AC4 boční profil vodící drážka (profil) těsnící tmel Mapeflex AC4 Mapefoam boční profil ochranný rohový profil ochranný rohový profil P 15b P 16 19

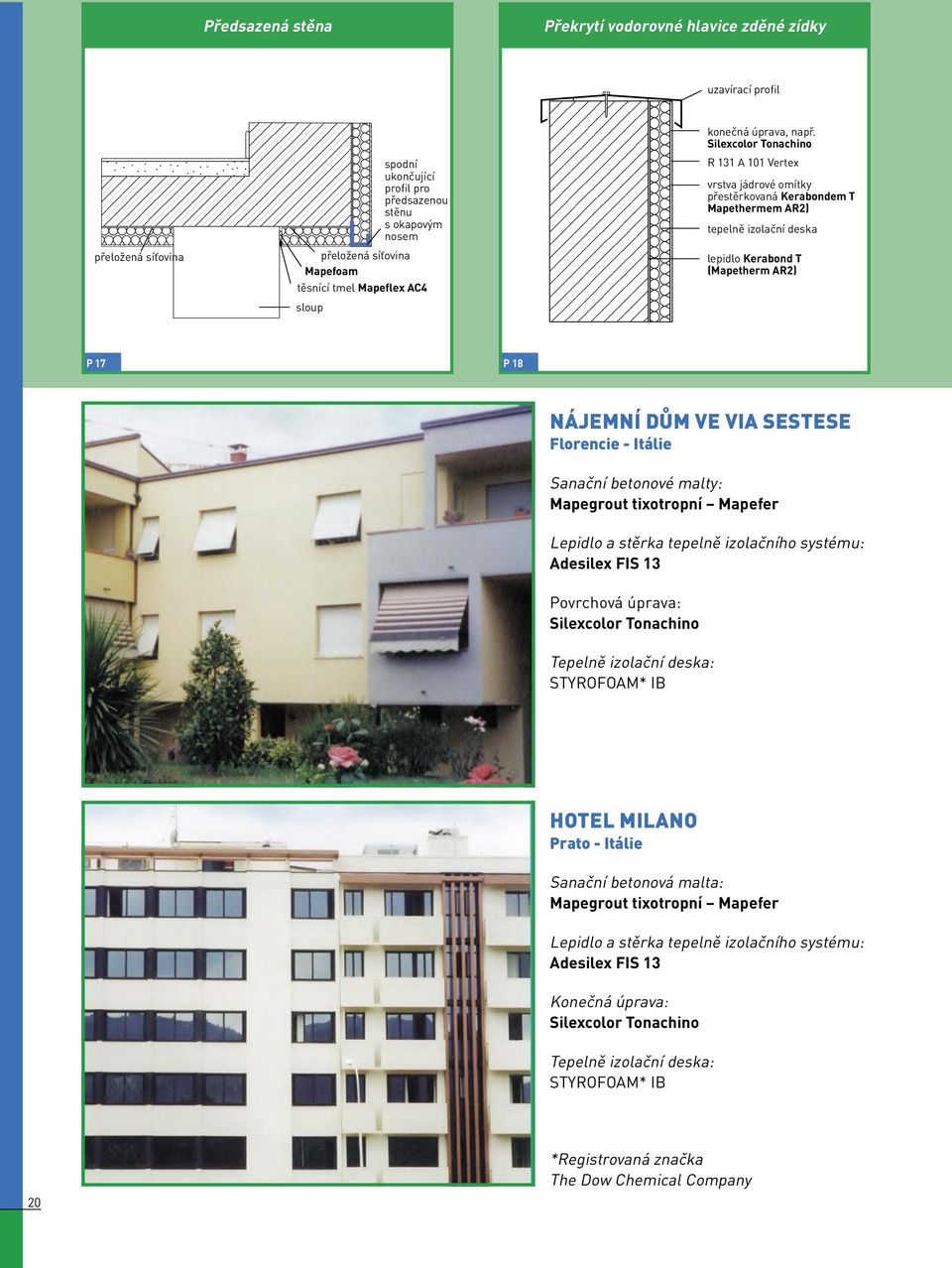

20 Předsazená stěna Překrytí vodorovné hlavice zděné zídky uzavírací profil přeložená síťovina spodní ukončující profil pro předsazenou stěnu s okapovým nosem přeložená síťovina Mapefoam těsnící tmel Mapeflex AC4 sloup konečná úprava, např. Silexcolor Tonachino R 131 A 101 Vertex vrstva jádrové omítky přestěrkovaná Kerabondem T Mapethermem AR2) tepelně izolační deska lepidlo Kerabond T (Mapetherm AR2) P 17 P 18 NÁJEMNÍ DŮM VE VIA SESTESE Florencie - Itálie Sanační betonové malty: Mapegrout tixotropní Mapefer Lepidlo a stěrka tepelně izolačního systému: Adesilex FIS 13 Povrchová úprava: Silexcolor Tonachino Tepelně izolační deska: STYROFOAM* IB HOTEL MILANO Prato - Itálie Sanační betonová malta: Mapegrout tixotropní Mapefer Lepidlo a stěrka tepelně izolačního systému: Adesilex FIS 13 Konečná úprava: Silexcolor Tonachino Tepelně izolační deska: STYROFOAM* IB 20 *Registrovaná značka The Dow Chemical Company

21 Rodinný dům Bohdalov Česká republika Realizace omítkoviny Quarzolite Tonachino SP 1,5mm. Stavební firma Martin Dočekal (Kamenice) Rekonstrukce panelového domu Chabařovická Praha Česká republika Statické zajištění pilířů Mapeband, Mapelastic, Keraflex, Ultracolor plus, Mapesil AC Lepení Kerabond Omítka Quarzolite Tonachino 2mm Stavební firma Belstav s.r.o. 21

22 6 Výrobky tvořící certifikovaný systém: Cementové práškové lepidlo Kerabond T (Mapetherm AR2): cementové jednosložkové lepidlo pro lepení a stěrkování venkovních tepelně izolačních desek kontaktního zateplovacího systému. Před použitím se pouze smíchá v předepsaném poměru s vodou. Izolant: a) EPS 70F, EPS 100F desky z pěnového stabilizovaného polystyrénu EPS F EN 13163: T L2-W2-S2-BS115-D- S(N)2-DS(70,-)1-TR150-MU40-WL(T)5 b) Minerální vlna MW EN 13162: T4-DS(T+)-DS(TH)- CS(10)40-TR15-WS-WL(P) Výztuž: VERTEX R 131 A 101, R 117 A 101 síťovina ze skelných vláken s apretací, odolná proti vlivům alkalickému prostředí Stěrka: KERABOND T (MAPETHERM AR2): cementové jednosložkové lepidlo pro lepení a stěrkování venkovních tepelně izolačních desek kontaktního zateplovacího systému. Před použitím se pouze smíchá v předepsaném poměru s vodou. I.B SILEXCOLOR PITTURA (nátěr) silikátová nátěrová hmota na bázi modifikovaného křemičitanu draselného, aplikace válečkem, štětcem, stříkacím zařízením. II. QUARZOLITE TONACHINO GRAFFIATO stěrková pastová omítka na bázi akrylových pryskyřic ve vodní disperzi, aplikace stěrkou. III.AB SILANCOLOR PITTURA (nátěr) nátěrová hmota na bázi silikonových pryskyřic ve vodní disperzi, aplikace válečkem, štětcem, stříkacím zařízením. Má vynikající odolnost proti vlivům UV záření a je dlouhodobě barevně stálý. III.B SILANCOLOR PITTURA PLUS (nátěr) nátěrová hmota na bázi silikonových pryskyřic ve vodní disperzi s obsahem přísad proti vzniku řas, plísní a hub a velmi účinným ochranným efektem ošetřených povrchů, pro použití v interiéru i exteriéru; je hydrofobní a má velmi vysokou propustnost vodních par. Aplikace válečkem, štětcem, stříkacím zařízením. Má vynikající odolnost proti vlivům UV záření a je dlouhodobě barevně stálý. Je součástí systému Silancolor Plus. IV. SILANCOLOR TONACHINO GRAFFIATO pastová omítka na bázi silikonových pryskyřic ve vodní disperzi pro použití v exteriéru; je hydrofobní a má velmi vysokou propustnost vodních par. Aplikace stěrkou. Má vynikající odolnost proti vlivům UV záření a je dlouhodobě barevně stálý. 22 Penetrační nátěr I. SILEXCOLOR PRIMER- základní nátěr na bázi modifikovaného křemičitanu draselného ve vodním roztoku. II. MALECH základní nátěr na bázi akrylových pryskyřic ve vodní disperzi III. SILANCOLOR PRIMER základní nátěr na bázi silikonových pryskyřic ve vodní disperzi IV. SILANCOLOR PRIMER PLUS základní nátěr na bázi silanů a siloxanů ve vodní disperzi s obsahem přísad proti vzniku řas a plísní. Je součástí systému Silancolor Plus. Povrchová úprava I.A SILEXCOLOR TONACHINO GRAFFIATO silikátová pastová omítka na bázi modifikovaného křemičitanu draselného, aplikace stěrkou. Doplňkové materiály pro lepení a ochranu povrchu Silancolor Cleaner Plus čistící a mycí přípravek ve vodním roztoku k odstranění řas, plísní a hub. Je součástí systému Silancolor Plus. WallGard Graffiti Barier ochranná bariéra odolná proti graffiti pro všechny druhy povrchů běžně používaných ve stavebnictví. WallGard Remover Gel Gelový čistící prostředek k čištění povrchů znečištěných graffiti. KERALASTIC dvousložkové polyuretanové lepidlo pro lepení všech druhů materiálů běžně používaných ve stavebnictví a izolantů na složité a deformovatelné podklady (kovy, dřevo, stávající obklad, apod.) Doplňkové materiály: LU, LO patní lišty tepelně izolačního systému

23 Schématický řez certifikovaným systémem podklad lepidlo Kerabond T (Mapetherm AR2) tepelně izolační deska EPS 70F, EPS 100F (např. Bachl) základní vrstva omítky (stěrky) Kerabond T (Mapetherm AR2) impregnovaná síťovina ze skelných vláken, odolná proti vlivům alkalického prostředí VERTEX R 131 A 101 (Saint Gobain VERTEX, a.s.) povrchová úprava: Silexcolor Tonachino, Quarzolite Tonachino nebo Silancolor Tonachino (omítkové směsi) nebo Silexcolor, Silancolor Plus (nátěr) včetně příslušné penetrace LK, LK pancíř rohová lišta tepelně izolačního systému LP klenbový roh tepelně izolačního systému Okenní a dveřní připojovací profily pro ETICS Parapetní připojovací profil pro ETICS talířové hmoždinky s vlastní ETA pro upevnění izolačních desek z polystyrénu talířové hmoždinky s kovovým trnem (vlastní ETA) pro upevnění izolačních desek z minerální vlny Hmoždinky pro kotvení profilů Těsnící akrylový tmel ve vodní disperzi na výplň dilatačních spár MAPEFLEX AC + MAPEFOAM, polyetylenový pěnový lisovaný provazec na vytěsnění dilatačních spár SOUHRNNÉ TECHNICKÉ PODMÍNKY 7 Systém vnější kontaktní tepelné izolace stěn budov se skládá z lepidla, izolační vrstvy, vyztužující síťoviny ze skelných vláken, základní vrstvy omítky (stěrky), základního nátěru pro přípravu povrchu a z konečné povrchové úpravy. Systém vnější tepelné izolace složený z uvedených komponentů musí mít předepsané vlastnosti pro každou složku systému. LEPIDLO A ZÁKLADNÍ VRSTVA OMÍTKY (stěrka) jednosložkový cementový lepící a stěrkovací tmel musí mít následující vlastnosti: Kerabond T Mapetherm AR2 Konzistence: prášek prášek Barva: šedá šedá Objemová hmotnost zdánlivá (kg/m 3 ): Obsah sušiny: (%) Hmotnostní poměr 100: :23 míchání - 100:26-100:25 prášková směs/voda: Objemová hmotnost namíchané směsi (kg/m 3 ): Doba zpracovatelnosti (hodin): 8 2,5 Paropropustnost TECHNICKÉ ÚDAJE PRO POUŽITÍ LEPIDLA Spotřeba při lepení je závislá na druhu izolačních desek (EPS-F,MW), způsobu lepení a rovinatosti podkladu :cca 2-4 kg/m 2 TECHNICKÉ ÚDAJE PRO POUŽITÍ STĚRKY Spotřeba cca 1,2 kg/m2 a mm tloušťky vrstvy IZOLAČNÍ VRSTVA Izolační desky z pěnového lisovaného stabilizovaného polystyrenu s drsným povrchem pro lepší přídržnost povrchové vrstvy. Desky musí být tuhé, pravoúhlé, povrchově rovinaté, rozměru 1000/500 mm typu EPS 70 F; EPS 100 F: Izolační desky z extrudovaného polystyrenu s trvale neměnnými paramatry i ve vlhkém prostředí, používány především jako tepelná izolace soklových partií. Minerální fasádní desky - kolmá a podélná vlákna. VYZTUŽUJÍCÍ SÍŤOVINA ZE SKELNÝCH VLÁKEN Síťovina ze skelných vláken se speciální impregnací, zajišťující odolnost proti vlivům alkalického prostředí a zvyšující pevnost stěrky a současně také odolnost proti teplotním šokům i odolnost celého systému proti oděru Vertex R 131 A 101, R 177 A 101 (výrobce Saint Gobain VERTEX, a.s), alternativně pancéřová síťovina VERTEX 23

24 ZÁKLADNÍ NÁTĚR PRO PŘÍPRAVU POVRCHU I. Penetrační nátěr ve vodním roztoku na bázi modifikovaného křemičitanu draselného (Silexcolor Primer firmy Mapei S.p.A.) používaný pro sjednocení savosti podkladu před aplikací konečné povrchové úpravy. Uvedený základní nátěr musí mít následující vlastnosti: Konzistence: kapalina Barva: transparentní Objemová hmotnost: 900 g/dm3 Viskozita Ford ø 4: 30 Obsah sušiny: 14 % Poměr ředění: výrobek k okamžitému použití Doba vysychání: 5 6 hodin při + 20 C Čekací doba před aplikací další vrstvy: 12 h při +20 C Spotřeba: g/m2 II. Penetrační nátěr na bázi akrylových pryskyřic ve vodní disperzi (Malech firmy Mapei S.p.A.) používaný pro sjednocení savosti podkladu před aplikací konečné povrchové úpravy systému Quarzolite. Uvedený základní nátěr musí mít následující vlastnosti: Konzistence: kapalina Barva: transparentní Objemová hmotnost: g/dm3 Viskozita # ot./min (mpas): 20 Obsah sušiny: 15 % Poměr ředění: výrobek k okamžitému použití, doporučuje se ředit až 1:1 s vodou Doba vysychání: hodin při + 20 C Čekací doba před aplikací další vrstvy: 4 24 hodin při +20 C Spotřeba: g/m2 III.A. Penetrační nátěr a bázi silikonových a siloxanových pryskyřic ve vodní disperzi (Silancolor Primer firmy Mapei S.p.A.) používaný pro sjednocení savosti podkladu a zvýšení přídržnosti následně nanášených vrstev k podkladu před aplikací konečné povrchové úpravy nátěrem Silancolor nebo stěrkovou omítkou Silancolor Tonachino. Uvedený základní nátěr musí mít následující vlastnosti: Konzistence: kapalina Objemová hmotnost: cca g/dm3 Obsah sušiny: 5 ± 0,5 % Poměr ředění: výrobek k okamžitému použití, před použitím promíchat Doba vysychání: hodin při + 20 C Čekací doba před aplikací další vrstvy: hodin při +20 C Spotřeba: g/m2 III.A. Penetrační nátěr ve vodním roztoku na bázi silikonových pryskyřic ve vodní disperzi (Silancolor Primer Plus firmy Mapei S.p.A.) používaný pro sjednocení savosti podkladu a zvýšení přídržnosti následně nanášených vrstev k podkladu před aplikací konečné povrchové úpravy nátěrem Silancolor Plus. Materiály systémového řešení Silancolor Plus jsou obohaceny o přísady, likvidující řasy, houby a plísně a zabraňují jejich opětovnému růstu. Uvedený základní nátěr musí mít následující vlastnosti: Konzistence: kapalina Barva: mléčná Objemová hmotnost: cca g/dm3 Obsah sušiny: 5 ± 0,5 % Poměr ředění: výrobek k okamžitému použití, před použitím promíchat Doba vysychání: hodin při + 20 C Čekací doba před aplikací další vrstvy: 24 hodin při +20 C Spotřeba: g/m2 POVRCHOVÁ ÚPRAVA I.A. Jednosložková pastovitá silikátová omítka (Silexcolor Tonachino Graffiato firmy Mapei S.p.A.) na bázi modifikovaného křemičitanu draselného, vybraných plniv a pigmentů stabilních proti vlivům UV záření. Nanáší se nerezovým nebo plastovým hladítkem v tloušťce cca 1 mm v jedné nebo více vrstvách. Povrch se pak upravuje houbovým hladítkem, pryžovou nebo plastovou stěrkou, podle požadovaného vzhledu. Vyznačuje se vysokou propustností vodních par z podkladu a odolností proti agresivním vlivům atmosféry. Barva: volitelná podle požadavku nebo barevného vzorníku výrobce Vzhled: pasta Obsah sušiny: 80 % Objemová hmotnost: cca g/dm3 Spotřeba: 2 2,5 kg/m2 Příprava: ihned k použití Doba oschnutí povrchu: minut na vzduchu Doba zasychání před aplikací další vrstvy: h Difúzní odpor vodních par μ (DIN 52615): 39 Odolnost proti prostupu vodních par při tloušťce vrstvy 1 mm, vztažené k ekvivalentní tloušťce vzduchu (m), podle Sd (DIN 52615): 0,04m Nasákavost vody při kapilární vzlínavosti 24

25 W (DIN 52617): 0,09 kg/m 2 /h 0.5 Sd x W= 0,04 x 0,08: kg/m/h0.5 Hodnota Sd x W: <0,1 Zrnitost 0,7mm;1,2mm; 1,5mm točená a 1,2mm rýhovaná I.B. Jednosložková silikátová nátěrová hmota (Silexcolor firmy Mapei S.p.A.) na bázi modifikovaného křemičitanu draselného, vybraných plniv a pigmentů stabilních proti vlivům UV záření pro aplikaci v jedné nebo více vrstvách, aplikace válečkem, štětcem, stříkacím zařízením. Vyznačuje se vysokou propustností vodních par z podkladu a odolností proti agresivním vlivům atmosféry. Barva: volitelná podle požadavku nebo barevného vzorníku výrobce Vzhled: kapalný roztok Obsah sušiny: 14 % Objemová hmotnost: cca g/dm3 Spotřeba: g/m2 a 2 vrstvy Příprava: před aplikací zředit s 20% Silexcoloru Primer a řádně promíchat Doba oschnutí povrchu: minut (při 20 C) Doba zasychání před aplikací další vrstvy: 24 h II. Jednosložková pastovitá omítka (Quarzolite Tonachino Graffiato firmy Mapei S.p.A) na bázi akrylových pryskyřic ve vodní disperzi, vybraných plniv a pigmentů stabilních proti vlivům UV záření; pro aplikaci v tloušťce cca 1-1,5 mm v jedné nebo více vrstvách. Barva: volitelná podle požadavku nebo barevného vzorníku výrobce Vzhled: pasta Obsah sušiny: 85 % Objemová hmotnost: cca 1750 g/dm3 Spotřeba: 2,5-3,0 kg/m2 Příprava: ihned k použití Doba oschnutí povrchu: minut na vzduchu Doba zasychání před aplikací další vrstvy: h Difúzní odpor vodních par μ (DIN 52615): 110 Odolnost proti prostupu vodních par při tloušťce vrstvy 1 mm, vztažené k ekvivalentní tloušťce vzduchu (m), podle Sd (DIN 52615): 0,16 m Nasákavost vody při kapilární vzlínavosti W (DIN 52617): 0,97 kg/m 2 /h 0.5 Sd x W= 0,04 x 0,08: kg/m/ h0.5 - Zrnitost 0,7 mm; 1,5 mm; 2,0 mm točená a 1,8mm rýhovaná III.A. Jednosložková pastovitá omítka (Silancolor Tonachino firmy Mapei S.p.A.) na bázi silikonových pryskyřic, vybraných plniv a pigmentů, vysoce stabilních proti vlivům UV záření. Složení omítky spojuje výhody minerálních povrchů (vysoká propustnost vodních par) s výhodami syntetických materiálů (jednotná barevnost, vynikající přídržnost ke stávajícím nátěrům za předpokladu, že tyto mají dostatečnou přídržnost k podkladu, a velmi široká barevná škála). Díky svému zvláštnímu složení umožňuje vysokou propustnost vodních par z podkladu a současně má dobrou vodoodpudivost. Na rozdíl od běžných syntetických hmot nevytváří na povrchu vodonepropustnou membránu, ale porézní vrstvu, která díky speciálním silikonovým pryskyřicím neumožňuje vsakování vody do podkladu a zaručuje tak udržení trvale suchého povrchu omítky; současně omezuje ulpívání nečistot na povrchu. Má vynikající odolnost proti agresivním vlivům atmosféry. Nanáší se nerezovým nebo plastovým hladítkem v tloušťce cca 1 mm v jedné nebo více vrstvách. Povrch se pak upravuje houbovým hladítkem, pryžovou nebo plastovou stěrkou, podle požadovaného vzhledu. Barva: volitelná podle požadavku nebo barevného vzorníku výrobce Vzhled: pasta Obsah sušiny: 80 % Objemová hmotnost: cca g/dm3 Spotřeba: 2-2,5 kg/m2 Příprava: ihned k použití Doba zasychání před aplikací další vrstvy: 24 h Difúzní odpor vodních par μ (DIN 52615): 178 Odolnost proti prostupu vodních par při tloušťce vrstvy 1 mm, vztažené k ekvivalentní tloušťce vzduchu (m), podle Sd (DIN 52615): 0, 267 m Nasákavost vody při kapilární vzlínavosti W (DIN 52617): 0,12 kg/m 2 /h 0.5 Sd x W= 0,267x 0,12 : kg/m/h0.5 Hodnota Sd x W: < 0,1 Zrnitost 0,7 mm; 1,2 mm; 1,5 mm točená a 1,2 mm rýhovaná III.BA. Jednosložková nátěrová hmota (Silancolor firmy Mapei S.p.A.) na bázi silikonových pryskyřic, vybraných plniv a pigmentů, vysoce stabilních proti vlivům UV záření. Složení omítky spojuje výhody minerálních povrchů (vysoká propustnost vodních par) s výhodami syntetických materiálů (jednotná barevnost, vynikající přídržnost ke stávajícím nátěrům za předpokladu, že tyto mají dostatečnou přídržnost k podkladu a velmi široká barevná škála). Díky svému zvláštnímu složení umožňuje vysokou propustnost vodních par z podkladu a současně má dobrou vodoodpudivost. Na rozdíl od běžných syntetických hmot nevytváří na povrchu vodonepro- 25

26 pustnou membránu, ale porézní vrstvu, která díky speciálním silikonovým pryskyřicím neumožňuje vsakování vody do podkladu a zaručuje tak udržení trvale suchého povrchu omítky; současně omezuje ulpívání nečistot na povrchu. Má vynikající odolnost proti agresivním vlivům atmosféry. Nanáší se nejméně ve dvou vrstvách válečkem, štětcem nebo stříkacím zařízením. Barva: volitelná podle požadavku nebo barevného vzorníku výrobce Vzhled: kapalina Obsah sušiny: 65 % Objemová hmotnost: cca g/dm3 Spotřeba: g/m2 a 2 vrstvy Příprava: před aplikací zředit s % čisté vody a řádně promíchat Doba zasychání před aplikací další vrstvy: 24 h Difúzní odpor vodních par μ (DIN 52615): 600 Odolnost proti prostupu vodních par při tloušťce vrstvy 1 mm, vztažené k ekvivalentní tloušťce vzduchu (m), podle Sd (DIN 52615): 0, 06 m Nasákavost vody při kapilární vzlínavosti W (DIN 52617): 0,06 kg/m 2 /h 0.5 Sd x W= 0,06 x 0,06 kg (m x h0.5 ): 3,6 x 10-3 Hodnota Sd x W: < 0,1 III.BB. Jednosložková nátěrová hmota (Silancolor Plus firmy Mapei S.p.A.) na bázi silikonových pryskyřic, vybraných plniv a pigmentů, vysoce stabilních proti vlivům UV záření. Složení omítky spojuje výhody minerálních povrchů (vysoká propustnost vodních par) s výhodami syntetických materiálů (jednotná barevnost, vynikající přídržnost ke stávajícím nátěrům za předpokladu, že tyto mají dostatečnou přídržnost k podkladu a velmi široká barevná škála). Díky svému zvláštnímu složení umožňuje vysokou propustnost vodních par z podkladu a současně má dobrou vodoodpudivost. Materiály systémového řešení Silancolor Plus jsou obohaceny o přísady, likvidující řasy, houby a plísně a zabraňují jejich opětovnému růstu. Na rozdíl od běžných syntetických hmot nevytváří na povrchu vodonepropustnou membránu, ale porézní vrstvu, která díky speciálním silikonovým pryskyřicím neumožňuje vsakování vody do podkladu a zaručuje tak udržení trvale suchého povrchu omítky a omezuje ulpívání nečistot na povrchu. Má vynikající odolnost proti agresivním vlivům atmosféry. Nanáší se nejméně ve dvou vrstvách válečkem, štětcem nebo stříkacím zařízením. Barva: volitelná podle požadavku nebo barevného vzorníku výrobce Vzhled: kapalina Obsah sušiny: 65 % Objemová hmotnost: cca g/dm3 Spotřeba: g/m2 a 2 vrstvy Příprava: před aplikací zředit s % čisté vody a řádně promíchat Doba zasychání před aplikací další vrstvy: 24 h Difúzní odpor vodních par μ (DIN 52615): 339 Odolnost proti prostupu vodních par při tloušťce vrstvy 1 mm, vztažené k ekvivalentní tloušťce vzduchu (m), podle Sd (DIN 52615): 0, 07 m Nasákavost vody při kapilární vzlínavosti W 24 (DIN 52617): 0,09 kg/m 2 /h 0.5 Sd x W= 0,07 x 0,09 kg (m x h0.5 ): 0,006 Hodnota Sd x W: < 0,1 V případě, že na povrchu, na který má být následně aplikován nátěr jsou přítomny řasy, houby, plísně a jiné obdobné mikroorganizmy, použijeme uvelený systém Silancolor Plus. Povrch je nezbytné předem očistit a ošetřit přípravkem Silancolor Cleaner Plus. Ten proniká do podkladu, ničí zárodky uvedených mikroorganizmů, čistí ho a hygienicky ošetřuje. Před použitím dokonale smícháme 1 díl Silancoloru Cleaner Plus s 3 díly vody. Silancolor Cleaner Plus naneseme na podklad pomocí stříkacího zařízení, nebo štětcem, necháme vsáknout do podkladu a působit. Teprve potom opatrně odstraníme z povrchu navlhčené houby, řasy a plísně. Nikdy neodstraňujte mikroorganizmy zasucha (před ošetřením Silancolorem Cleanerem Plus)! V případě silného zasažení mikroorganizmy je možné postup opakovat. Ošetřený povrch je třeba chránit před deštěm po dobu nejméně 8 hodin. Povrch není třeba před prováděním penetrace Silancolor Primer Plus umývat, protože materiály jsou plně kompatibilní; pouze je třeba vyčkat 8 12 h (podle podmínek prostředí), až Silancolor Cleaner Plus zcela vyschne. Další postup nátěrového systému je shodný, liší se pouze použitím systému Silancolor nebo Silancolor Plus. Nátěrové systémy nekombinujeme. 26

27 UPOZORNĚNÍ 8 Pokud není v této technické příručce výslovně uvedeno jinak, platí současně i ustanovení platných technických norem a předpisů (např. ČSN Provádění vnějších tepelně izolačních kompozitních systémů, ČSN EN Tepelně izolační výrobky pro použití ve stavebnictví Vnější tepelně izolační kompozitní systémy (ETICS) z pěnového polystyrenu Specifikace, ČSN EN Tepelně izolační výrobky pro použití ve stavebnictví Vnější tepelně izolační kompozitní systémy (ETICS) z minerální vlny Specifikace a další. Shora uvedené údaje a předpisy, přestože odpovídají našim nejlepším zkušenostem, lze považovat v každém případě pouze za typické a informativní a musí být podpořeny bezchybným zpracováním materiálu; proto je nutné před vlastním zpracováním posoudit vhodnost výrobku pro předpokládané použití. Spotřebitel přejímá veškerou zodpovědnost za případné následky vyplývající z nesprávného použití výrobku. 27
