Popis regulátoru pro řízení směšovacích ventilů a TUV

Transkript

1 Popis reguláoru pro řízení směšovacích venilů a TUV Reguláor je určen pro ekviermní řízení opení jak v rodinných domcích, ak i pro věší koelny. Umožňuje regulaci jednoho směšovacího okruhu, přípravu TUV a řízení cirkulačního čerpadla TUV. Teno modul využívá prookol OpenTherm pro komunikaci s pokojovou jednokou, kerá umí eno prookol, np.: QAA od firmy Siemens, COMO OT od firmy Krom Schroeder nebo DELTA 41 OT od firmy Buderus. Výhodou ěcho reguláorů je jednoduchá monáž a komunikace včeně napájení pouze po dvou dráech. REG Oplus obsahuje pouze indikační panel, na kerém jsou zobrazeny savy jednolivých výsupů a konrola napájení. Veškeré paramery reguláoru lze nasavova pomocí servisního režimu na reguláoru v mísnosi (TSP paramery). REG Oplus je určen pro monáž na DIN lišu a je velikosi 6M. Pro napájení je nuno použí zdroj sřídavého napěí 24V/150mA, nebo sejnosměrný zdroj minimálně 27V/100mA. REG Oplus má pě eploních vsupů (eploní čidlo ypu NTC), dva biové vsupy (ano/ne), šes releových výsupů, sběrnici OpenTherm a RS 485. Vsupy: Teploní čidla měří venkovní eplou, eplou opné vody, eplou zpáečky a eplou TUV. Na biovém vsupu se dá voli funkce blokování kole při provozu regulace ( použií různých zdrojů epla). Výsupy: Relé ovládají koel (bezpoenciálový konak), směšovací venil, sysémové čerpadlo, čerpadlo nebo venil pro TUV a cirkulační čerpadlo TUV. REG Oplus spolupracuje s reguláorem v referenční mísnosí, zn. že vlasnosi regulace jsou odvislé od použiého reguláoru. Proo je řeba voli pokojovou jednoku ak, aby co nejvíce odpovídala požadavkům pro regulaci objeku. Provoz cirkulačního čerpadla je navíc řízen cyklovačem a je možno voli čas chodu čerpadla i čas prodlevy. Paramery reguláoru Vsupy: Výsupy: Teploní vsupy: Biové vsupy: Napájení: NTC čidlo 10kOhm/25 C 24V/10mA max. 20V/150mA sř. Komunikační rozhraní: Výsup cirkulačního čerpadla TUV 230V/50Hz, max. 1A Výsup čerpadla/venilu TUV, 230V/50Hz, max. 2A Výsup čerpadla opného okruhu, 230V/50Hz, max. 2A Výsup pro servopohon, 230V/50Hz, max. 0,5A Výsup pro ovládání kole, bezpoenciálový konak Sběrnice pro komunikací s reguláorem OT+, 20V/17mA Rozhraní RS 485

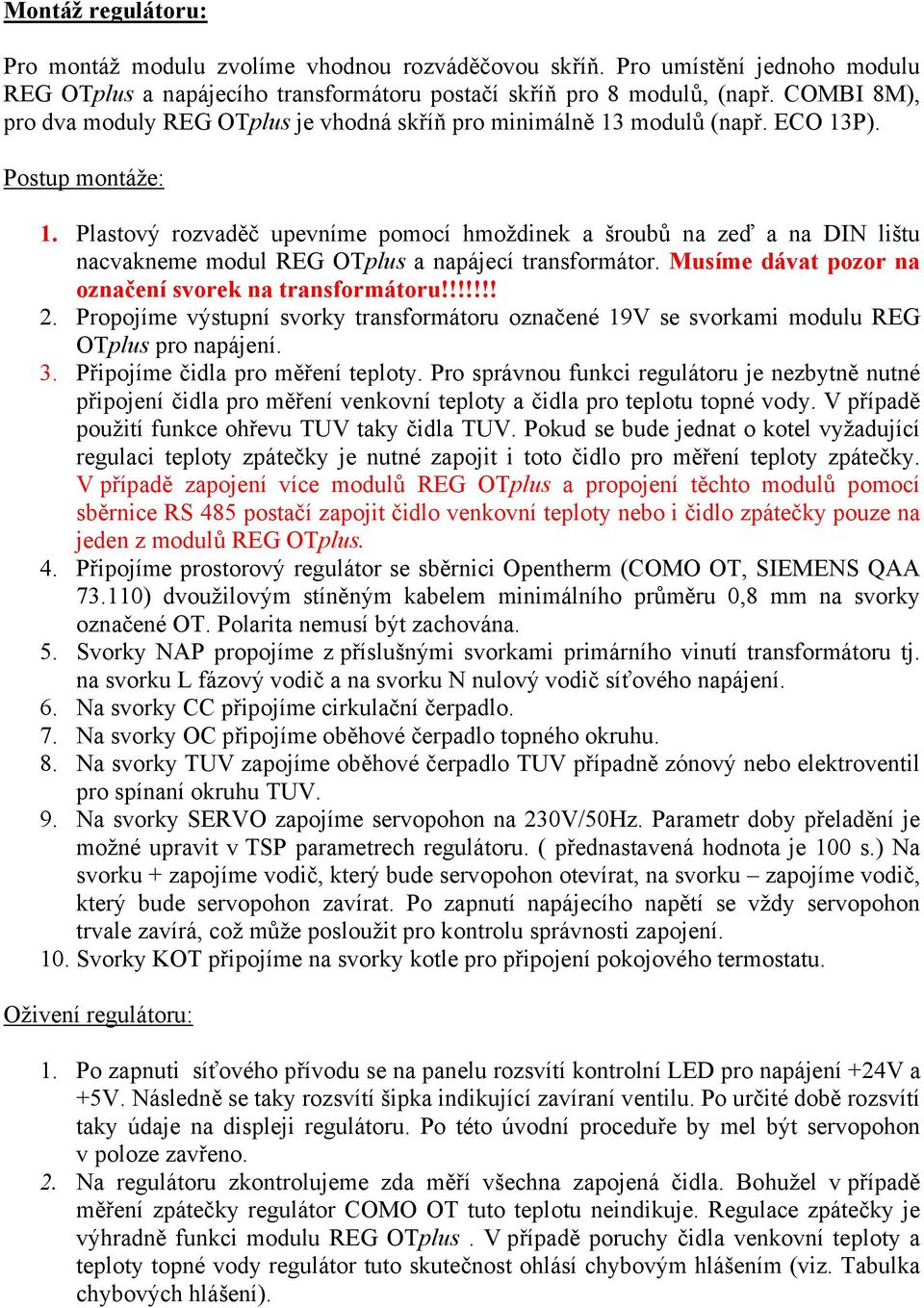

2 Monáž reguláoru: Pro monáž modulu zvolíme vhodnou rozváděčovou skříň. Pro umísění jednoho modulu REG OTplus a napájecího ransformáoru posačí skříň pro 8 modulů, (např. COMBI 8M), pro dva moduly REG OTplus je vhodná skříň pro minimálně 13 modulů (např. ECO 13P). Posup monáže: 1. Plasový rozvaděč upevníme pomocí hmoždinek a šroubů na zeď a na DIN lišu nacvakneme modul REG OTplus a napájecí ransformáor. Musíme dáva pozor na označení svorek na ransformáoru!!!!!!! 2. Propojíme výsupní svorky ransformáoru označené 19V se svorkami modulu REG OTplus pro napájení. 3. Připojíme čidla pro měření eploy. Pro správnou funkci reguláoru je nezbyně nuné připojení čidla pro měření venkovní eploy a čidla pro eplou opné vody. V případě použií funkce ohřevu TUV aky čidla TUV. Pokud se bude jedna o koel vyžadující regulaci eploy zpáečky je nuné zapoji i oo čidlo pro měření eploy zpáečky. V případě zapojení více modulů REG OTplus a propojení ěcho modulů pomocí sběrnice RS 485 posačí zapoji čidlo venkovní eploy nebo i čidlo zpáečky pouze na jeden z modulů REG OTplus. 4. Připojíme prosorový reguláor se sběrnici Openherm (COMO OT, SIEMENS QAA ) dvoužilovým síněným kabelem minimálního průměru 0,8 mm na svorky označené OT. Polaria nemusí bý zachována. 5. Svorky NAP propojíme z příslušnými svorkami primárního vinuí ransformáoru j. na svorku L fázový vodič a na svorku N nulový vodič síťového napájení. 6. Na svorky CC připojíme cirkulační čerpadlo. 7. Na svorky OC připojíme oběhové čerpadlo opného okruhu. 8. Na svorky TUV zapojíme oběhové čerpadlo TUV případně zónový nebo elekrovenil pro spínaní okruhu TUV. 9. Na svorky SERVO zapojíme servopohon na 230V/50Hz. Paramer doby přeladění je možné upravi v TSP paramerech reguláoru. ( přednasavená hodnoa je 100 s.) Na svorku + zapojíme vodič, kerý bude servopohon oevíra, na svorku zapojíme vodič, kerý bude servopohon zavíra. Po zapnuí napájecího napěí se vždy servopohon rvale zavírá, což může poslouži pro konrolu správnosi zapojení. 10. Svorky KOT připojíme na svorky kole pro připojení pokojového ermosau. Oživení reguláoru: 1. Po zapnui síťového přívodu se na panelu rozsvíí konrolní LED pro napájení +24V a +5V. Následně se aky rozsvíí šipka indikující zavíraní venilu. Po určié době rozsvíí aky údaje na displeji reguláoru. Po éo úvodní proceduře by mel bý servopohon v poloze zavřeno. 2. Na reguláoru zkonrolujeme zda měří všechna zapojená čidla. Bohužel v případě měření zpáečky reguláor COMO OT uo eplou neindikuje. Regulace zpáečky je výhradně funkci modulu REG OTplus. V případě poruchy čidla venkovní eploy a eploy opné vody reguláor uo skuečnos ohlásí chybovým hlášením (viz. Tabulka chybových hlášení).

3 3. Pro nasavení reguláoru posupujeme dle návodu k příslušnému reguláoru. V popisech reguláoru pod pojmem kolová voda je myšleno opnou vodu za směšovacím venilem a modulace je úhel oevření směšovacího venilu vyjádřený v procenech. 4. Pomocí nasavení TSP paramerů (viz abulka ) můžeme voli nasavení cyklovače cirkulačního čerpadla, dobu přeladění serva, eplou zpáečky a druh opení. Po vsupu do TSP parameru můžeme yo prohlíže. V případě, že chceme nějaké paramery měni, musíme nejdříve nasavi v posledním parameru 16 jedničku. Zápis změny se provede až po kroku na další paramer a načení ohoo parameru. Pak můžeme zpěným krokem zjisi zda je paramer nasaven správně. Po ukončení ediace reguláor vyhlásí chybu číslo 16 a musíme reguláor reseova siskem příslušných lačíek. Paramery 12 a 13 jsou biové paramery ( pro COMO OT se nasavují jako souče váhových čísel, u QAA u ěcho dvou paramerů přísup k jednolivým biům). Pro nasavení parameru 03 eploa zpáečky do kole je přednasavená hodnoa 30 což znamená, že reguláor nereguluje na eplou zpáečky. Pokud chceme eplou vsupní vody do kole regulova musíme nasavi hodnou v rozmezí 31 až 70 a zapoji čidlo zpáečky! číslo parameru dle ypu reg. TSP paramer jednoka COMO OT QAA Režim * nasavené rozsah čas zapnuí cirkulačního čerpadla TUV min prohlížení/změna čas vypnuí cirkulačního čerpadla TUV min prohlížení/změna čas přeladění serva s prohlížení/změna eploa zpáečky do kole C prohlížení/změna adresa pro sériovou komunikaci prohlížení/změna verze programu 14** 694 prohlížení daum výroby Mx16+R 15** 695 prohlížení kódování-pro servis změna kódování-pro servis změna volba režimu 0-prohlížení / 1-změna 16* 696 paramer 12 0-če/1-vysílá na ser. sběrnici venkovní eplou 0.bi prohlížení/změna 0-če/1-vysílá na ser sběrnici eplou zpáečky 1.bi prohlížení/změna paramer 13 druh opení: normál=0 / podlahové=1 0.bi prohlížení/změna 1 neobsazeno 1.bi prohlížení/změna 2 neobsazeno 2.bi prohlížení/změna 4 cirkulační čerpadlo: ne=0 / ano=1 3.bi prohlížení/změna 8 regulace bez sepnuí kole podle vs. DV1 ne=0 / ano=1 4.bi prohlížení/změna 16 ohřev TUV bez sepnuí kole podle vs. DV1 ne=0 / ano=1 5.bi prohlížení/změna 32 cirk. čerp. podle vs. DV1 ne=0 / ano=1 6.bi prohlížení/změna 64 * - v parameru 16 je řeba provés změnu z 0 na 1. Je o změna režimu z prohlížení na režim změny. poom eprve můžeme jednolivé paramery měni. ** - yo paramery se zobrazí pouze v režimu prohlížení.

4 čidla NTC L N N L N L N L N - K K + pokojový reguláor OT+ RS 485 Přívod 230V/50Hz Cirkulační čerpadlo Čerpadlo TUV Sysemové čerpadlo Servopohon 230V/50Hz Koel venkovní sysemové zpáečka TUV eploa DV1 DV2 24V

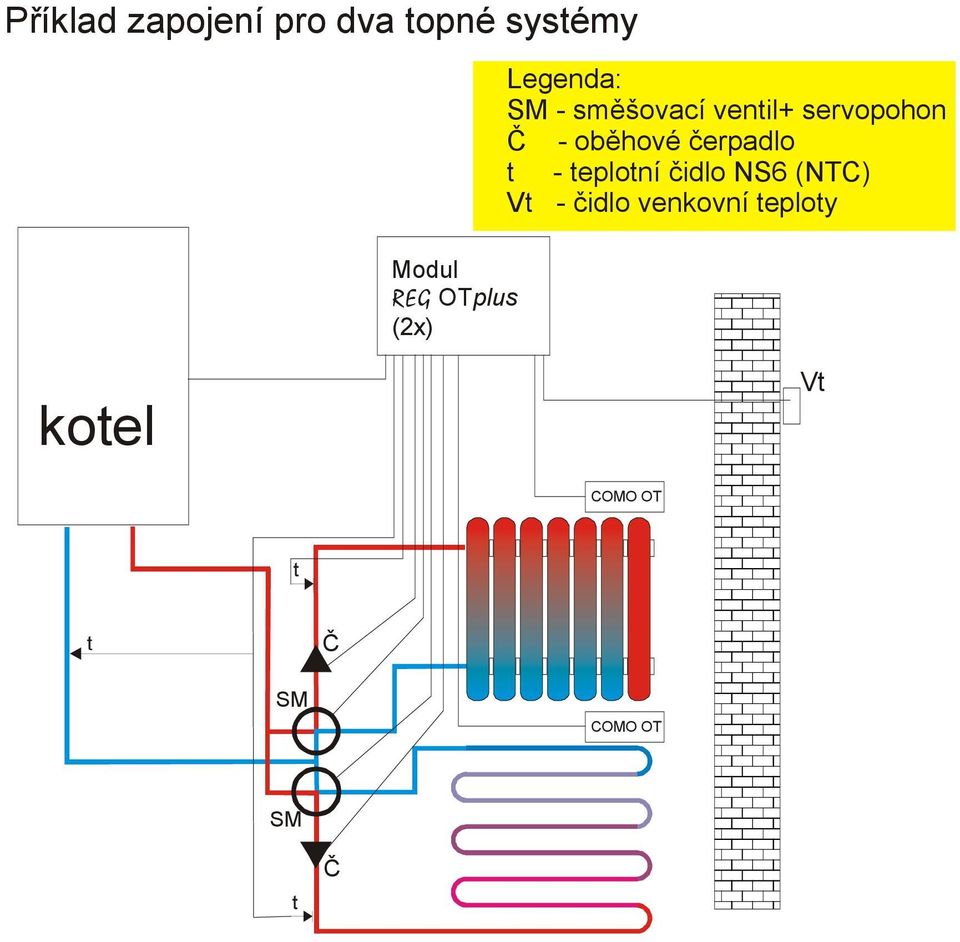

5 Příklad zapojení pro dva opné sysémy Legenda: SM - směšovací venil+ servopohon Č - oběhové čerpadlo - eploní čidlo NS6 (NTC) V - čidlo venkovní eploy Modul REG OTplus (2x) koel V COMO OT Č SM COMO OT SM Č
