Obecně. Všechny systémy budou navrženy na nepřetržitý provoz.

Rozměr: px
Začít zobrazení ze stránky:

Download "Obecně. Všechny systémy budou navrženy na nepřetržitý provoz."

Transkript

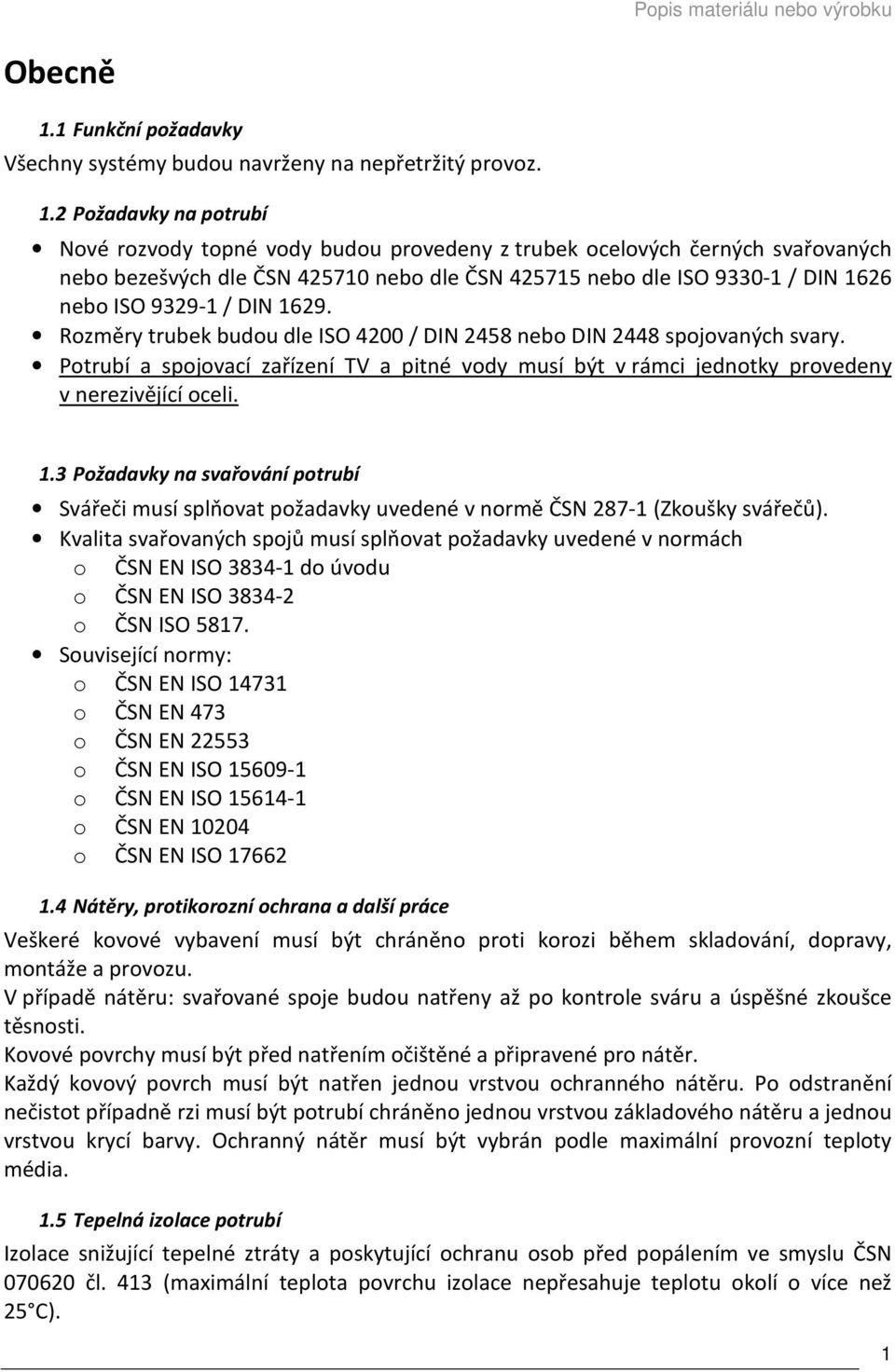

1 Obecně 1.1 Funkční požadavky Všechny systémy budou navrženy na nepřetržitý provoz. 1.2 Požadavky na potrubí Nové rozvody topné vody budou provedeny z trubek ocelových černých svařovaných nebo bezešvých dle ČSN nebo dle ČSN nebo dle ISO / DIN 1626 nebo ISO / DIN Rozměry trubek budou dle ISO 4200 / DIN 2458 nebo DIN 2448 spojovaných svary. Potrubí a spojovací zařízení TV a pitné vody musí být v rámci jednotky provedeny v nerezivějící oceli. 1.3 Požadavky na svařování potrubí Svářeči musí splňovat požadavky uvedené v normě ČSN (Zkoušky svářečů). Kvalita svařovaných spojů musí splňovat požadavky uvedené v normách o ČSN EN ISO do úvodu o ČSN EN ISO o ČSN ISO Související normy: o ČSN EN ISO o ČSN EN 473 o ČSN EN o ČSN EN ISO o ČSN EN ISO o ČSN EN o ČSN EN ISO Nátěry, protikorozní ochrana a další práce Veškeré kovové vybavení musí být chráněno proti korozi během skladování, dopravy, montáže a provozu. V případě nátěru: svařované spoje budou natřeny až po kontrole sváru a úspěšné zkoušce těsnosti. Kovové povrchy musí být před natřením očištěné a připravené pro nátěr. Každý kovový povrch musí být natřen jednou vrstvou ochranného nátěru. Po odstranění nečistot případně rzi musí být potrubí chráněno jednou vrstvou základového nátěru a jednou vrstvou krycí barvy. Ochranný nátěr musí být vybrán podle maximální provozní teploty média. 1.5 Tepelná izolace potrubí Izolace snižující tepelné ztráty a poskytující ochranu osob před popálením ve smyslu ČSN čl. 413 (maximální teplota povrchu izolace nepřesahuje teplotu okolí o více než 25 C). 1

2 Tepelná izolace pro primární okruh - pára Popis materiálu nebo výrobku Materiál pro teploty do 200 C Objemová hmotnost kg/m 3 Součinitel tepelné vodivosti W/mK Požární odolnost Kat. B nesnadno hořlavé Tepelná izolace pro sekundární okruh včetně vytápění Materiál pro teploty do 110 C Objemová hmotnost kg/m 3 Součinitel tepelné vodivosti W/mK Požární odolnost Kat. B nesnadno hořlavé Spojení Páskou např. páskou z nerezivějícího kovu Tepelná izolace pro TV a přívod studené vody Materiál pro teploty do 60 C Souč. tepelné vodivosti Spojení Pěnový polyetylen /0 C W/mK Páskou 1.6 Požadavky na elektrická zařízení Elektrická zařízení (čerpadla, ventily s pohony, regulátory, rozvaděč atd.) musí odpovídat požadavkům na bezpečnost. Provedení rozvaděče musí zajistit ochranu proti prachu, vodě a mechanické zásahům. 1.7 Hlavní technické vlastnosti teplonosných médií Pro ochranu všech ovlivněných zařízení před korozí musí oběhová voda splňovat níže uvedené hodnoty. Všechna zařízení a jejich součásti přicházející do styku s touto vodou musí být vůči této vodě odolná. Požadavky na kvalitu páry Pára pro provoz připojených uzavřených soustav Dle ČSN voda doplňovací Ukazatel Kotle teplovodní s nejvyšší pracovní teplotou do 115 C (nejvyšší dovolené hodnoty) Kotle článkové skříňové a válcové kombinované průměrná hodnota q Měřicí jednotka q<23, kw/m 2 q 23 kw/m 2 tvrdost [mmol/l] (1) 1 Ca 2+ [mmol/l] (0,3) 0,3 koncentrace celkového Fe + Mn [mg/l] (0,5) (0,3) 2

3 voda oběhová Popis materiálu nebo výrobku ph při 25 C 8,5 8,5 zjevná alkalita [mmol/l] 0,5-1,5 0,5-1,5 přebytek Na 2 SO 3 [mg/l] rozpuštěný P 2 O 5 [mg/l] obsah suspendovaných látek [mg/l] - - Hodnoty uvedené v závorce jsou doporučené Objektové předávací stanice 1. Technická část 1.1 Technologie objektové předávací stanice (dále jen OPS) Hlavní funkce OPS je produkce teplé vody pro vytápění a produkce teplé pitné vody zajištěna z primárního topného média, měření spotřebovaného tepla a regulace diferenciálního tlaku a průtoku média na primáru. Moduly OPS, které tvoří funkční jednotku, jsou instalovány na upevňovacím rámu a jsou vyrobeny z armatur, potrubí a zařízení. Obsahují všechny potřebné bezpečnostní a regulační komponenty kromě nádrže na teplou pitnou vodu, (uzavírací ventil, filtr, zpětný ventil, vodoměr) a tlakové zařízení. 1.2 Hlavní technické vlastnosti teplonosných médií Teplá pitná voda (TV) Pro přípravu teplé pitné vody se používá studená voda z daného odběrového místa s kvalitou, která závisí na místních podmínkách 1. Dimenzování teploty: Primár (podle štítku primáru) 90 o C TV 55 C Studená voda 10 C Při výběru komponentů na straně TV (výměník, čerpadlo atd ) musí být brána v úvahu kvalita studené vody. Všechna potrubí a komponenty, které přijdou do styku s TV, musí být z nerezového materiálu s kvalitou ne nižší než AISI 304 a Obecné požadavky na konstrukci stanice Funkční požadavky Zařízení pro přípravu TV a vytápění budou řízena nezávisle na sobě, každé zvlášť. Regulace vytápění bude sledovat změny počasí, regulace přípravy TV bude nastavena na stálou požadovanou hodnotu. 3

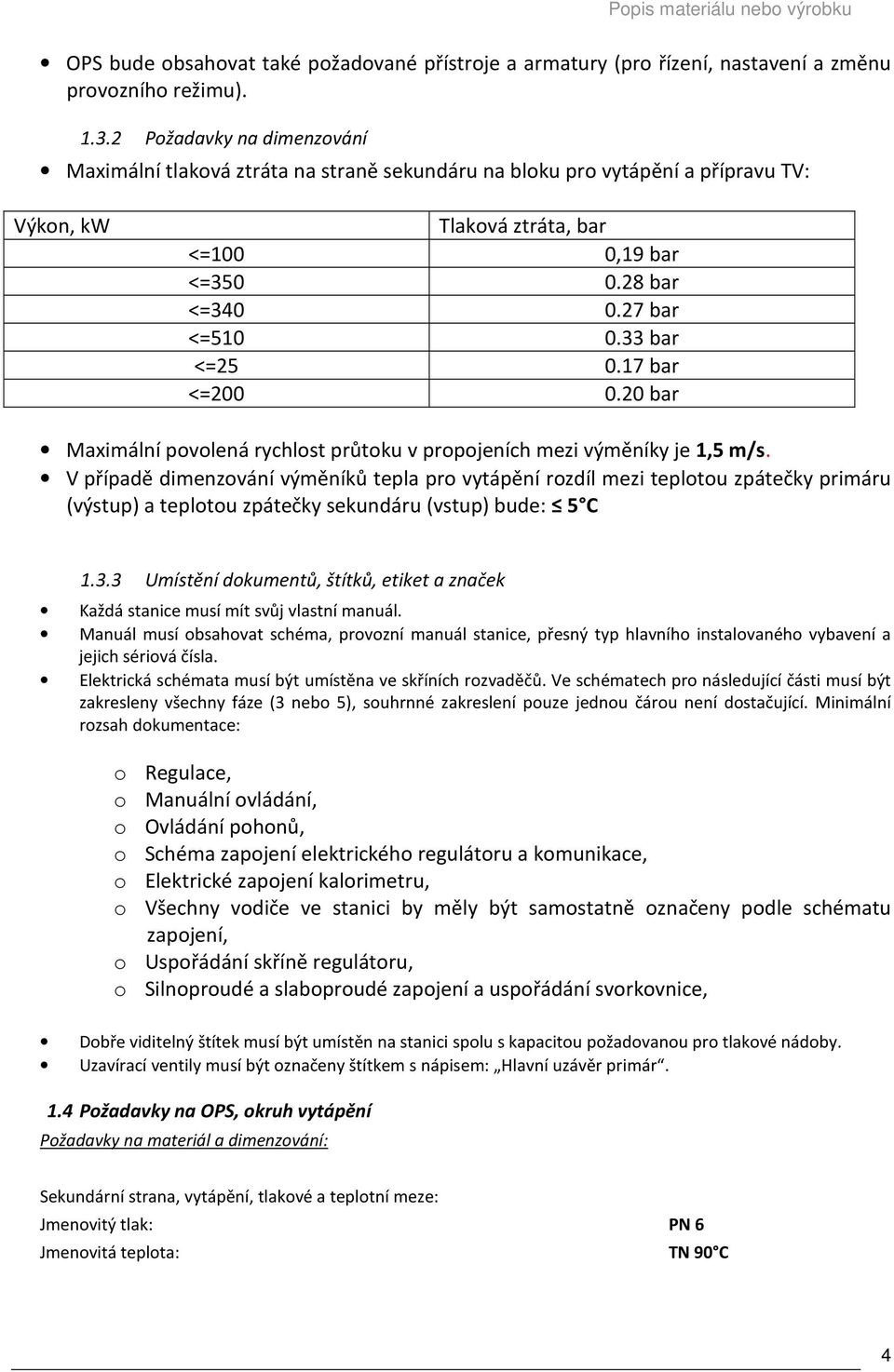

4 OPS bude obsahovat také požadované přístroje a armatury (pro řízení, nastavení a změnu provozního režimu) Požadavky na dimenzování Maximální tlaková ztráta na straně sekundáru na bloku pro vytápění a přípravu TV: Výkon, kw Tlaková ztráta, bar <=100 0,19 bar <= bar <= bar <= bar <= bar <= bar Maximální povolená rychlost průtoku v propojeních mezi výměníky je 1,5 m/s. V případě dimenzování výměníků tepla pro vytápění rozdíl mezi teplotou zpátečky primáru (výstup) a teplotou zpátečky sekundáru (vstup) bude: 5 C Umístění dokumentů, štítků, etiket a značek Každá stanice musí mít svůj vlastní manuál. Manuál musí obsahovat schéma, provozní manuál stanice, přesný typ hlavního instalovaného vybavení a jejich sériová čísla. Elektrická schémata musí být umístěna ve skříních rozvaděčů. Ve schématech pro následující části musí být zakresleny všechny fáze (3 nebo 5), souhrnné zakreslení pouze jednou čárou není dostačující. Minimální rozsah dokumentace: o Regulace, o Manuální ovládání, o Ovládání pohonů, o Schéma zapojení elektrického regulátoru a komunikace, o Elektrické zapojení kalorimetru, o Všechny vodiče ve stanici by měly být samostatně označeny podle schématu zapojení, o Uspořádání skříně regulátoru, o Silnoproudé a slaboproudé zapojení a uspořádání svorkovnice, Dobře viditelný štítek musí být umístěn na stanici spolu s kapacitou požadovanou pro tlakové nádoby. Uzavírací ventily musí být označeny štítkem s nápisem: Hlavní uzávěr primár. 1.4 Požadavky na OPS, okruh vytápění Požadavky na materiál a dimenzování: Sekundární strana, vytápění, tlakové a teplotní meze: Jmenovitý tlak: PN 6 Jmenovitá teplota: TN 90 C 4

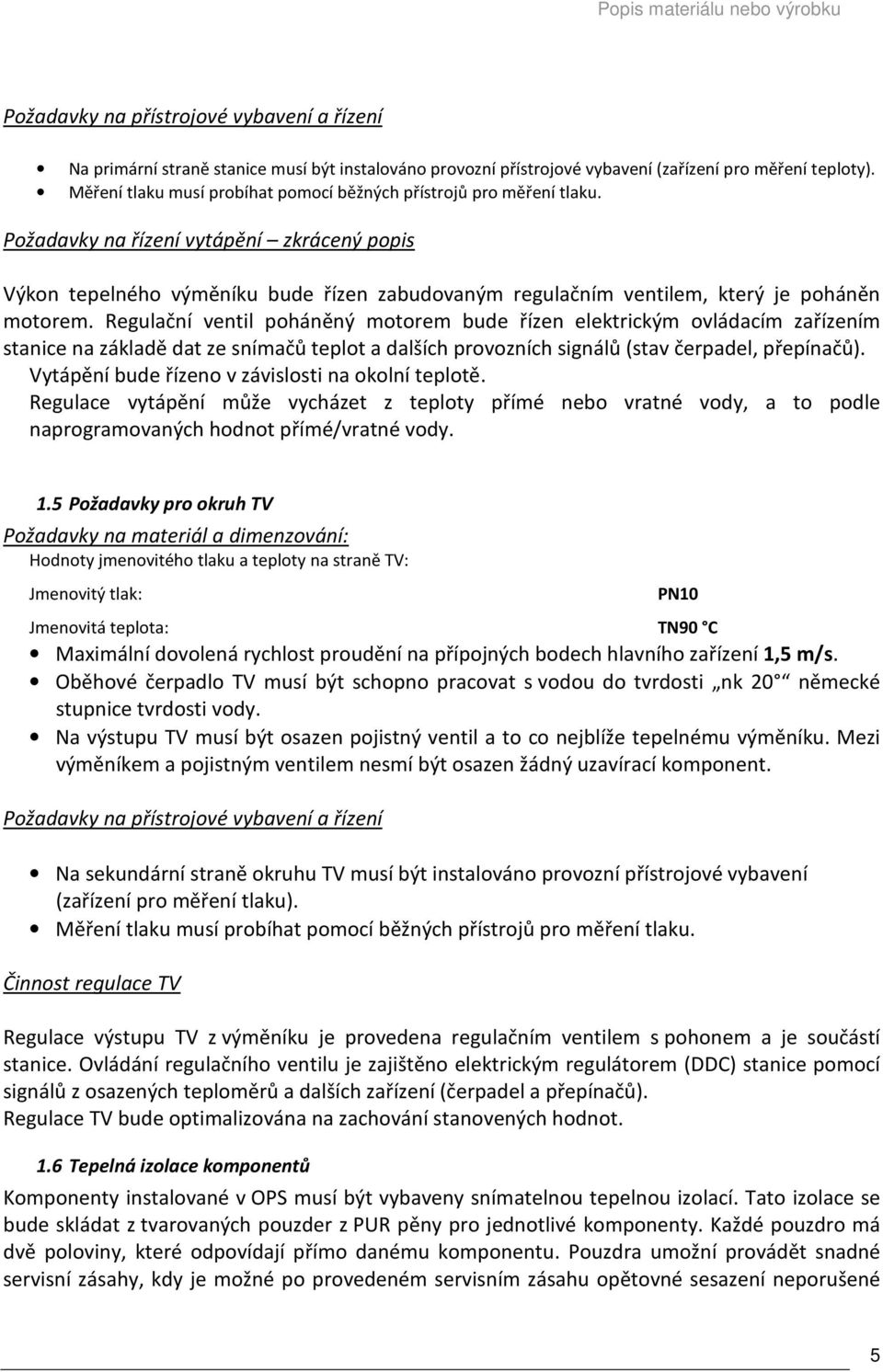

5 Požadavky na přístrojové vybavení a řízení Na primární straně stanice musí být instalováno provozní přístrojové vybavení (zařízení pro měření teploty). Měření tlaku musí probíhat pomocí běžných přístrojů pro měření tlaku. Požadavky na řízení vytápění zkrácený popis Výkon tepelného výměníku bude řízen zabudovaným regulačním ventilem, který je poháněn motorem. Regulační ventil poháněný motorem bude řízen elektrickým ovládacím zařízením stanice na základě dat ze snímačů teplot a dalších provozních signálů (stav čerpadel, přepínačů). Vytápění bude řízeno v závislosti na okolní teplotě. Regulace vytápění může vycházet z teploty přímé nebo vratné vody, a to podle naprogramovaných hodnot přímé/vratné vody. 1.5 Požadavky pro okruh TV Požadavky na materiál a dimenzování: Hodnoty jmenovitého tlaku a teploty na straně TV: Jmenovitý tlak: Jmenovitá teplota: TN90 C Maximální dovolená rychlost proudění na přípojných bodech hlavního zařízení 1,5 m/s. Oběhové čerpadlo TV musí být schopno pracovat s vodou do tvrdosti nk 20 německé stupnice tvrdosti vody. Na výstupu TV musí být osazen pojistný ventil a to co nejblíže tepelnému výměníku. Mezi výměníkem a pojistným ventilem nesmí být osazen žádný uzavírací komponent. Požadavky na přístrojové vybavení a řízení Na sekundární straně okruhu TV musí být instalováno provozní přístrojové vybavení (zařízení pro měření tlaku). Měření tlaku musí probíhat pomocí běžných přístrojů pro měření tlaku. Činnost regulace TV Regulace výstupu TV z výměníku je provedena regulačním ventilem s pohonem a je součástí stanice. Ovládání regulačního ventilu je zajištěno elektrickým regulátorem (DDC) stanice pomocí signálů z osazených teploměrů a dalších zařízení (čerpadel a přepínačů). Regulace TV bude optimalizována na zachování stanovených hodnot. 1.6 Tepelná izolace komponentů Komponenty instalované v OPS musí být vybaveny snímatelnou tepelnou izolací. Tato izolace se bude skládat z tvarovaných pouzder z PUR pěny pro jednotlivé komponenty. Každé pouzdro má dvě poloviny, které odpovídají přímo danému komponentu. Pouzdra umožní provádět snadné servisní zásahy, kdy je možné po provedeném servisním zásahu opětovné sesazení neporušené 5

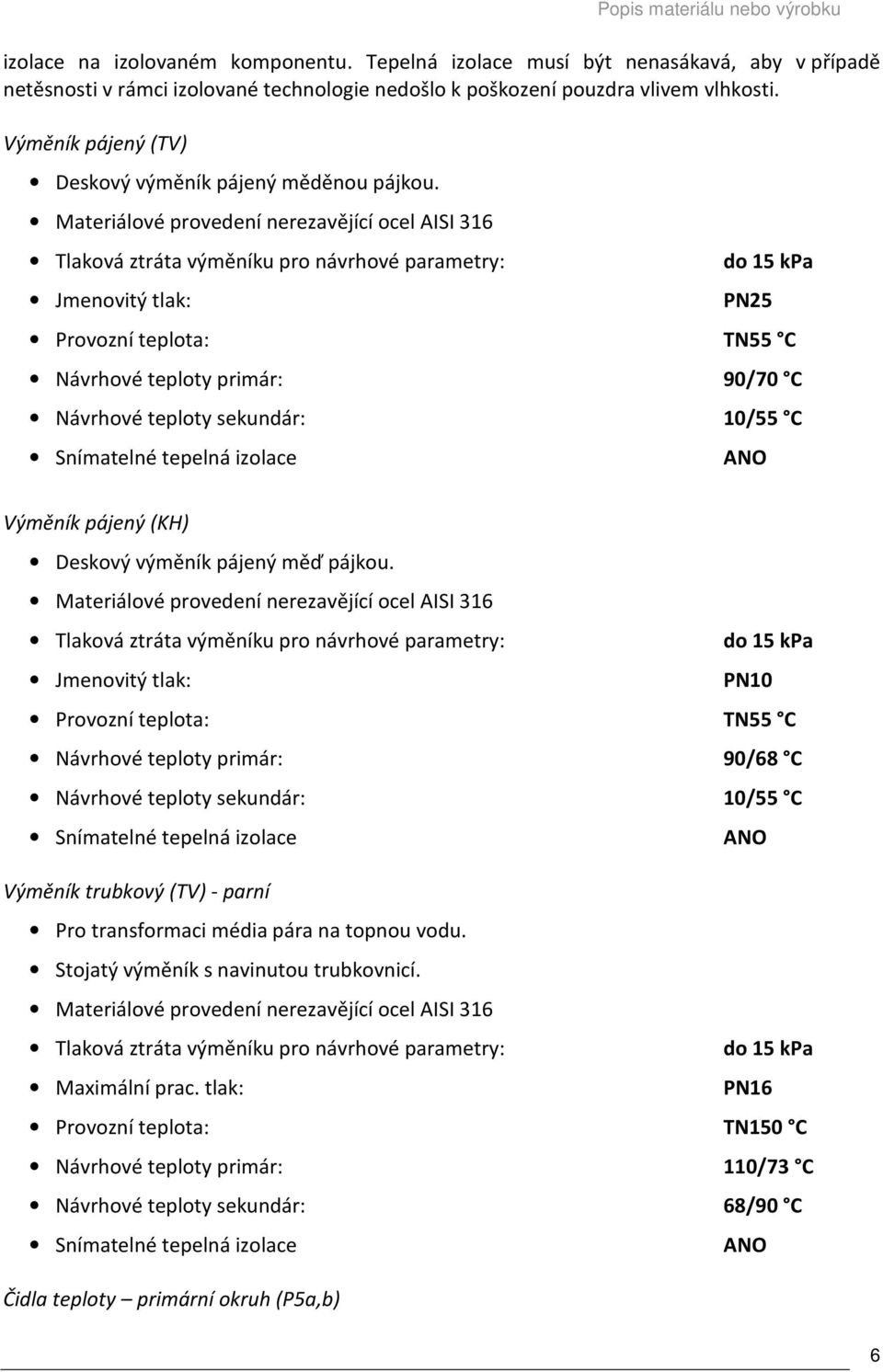

6 izolace na izolovaném komponentu. Tepelná izolace musí být nenasákavá, aby v případě netěsnosti v rámci izolované technologie nedošlo k poškození pouzdra vlivem vlhkosti. Výměník pájený (TV) Deskový výměník pájený měděnou pájkou. Materiálové provedení nerezavějící ocel AISI 316 Tlaková ztráta výměníku pro návrhové parametry: do 15 kpa PN25 Návrhové teploty primár: 90/70 C Návrhové teploty sekundár: 10/55 C Výměník pájený (KH) Deskový výměník pájený měď pájkou. Materiálové provedení nerezavějící ocel AISI 316 Tlaková ztráta výměníku pro návrhové parametry: do 15 kpa Návrhové teploty primár: 90/68 C Návrhové teploty sekundár: 10/55 C Výměník trubkový (TV) - parní Pro transformaci média pára na topnou vodu. Stojatý výměník s navinutou trubkovnicí. Materiálové provedení nerezavějící ocel AISI 316 Tlaková ztráta výměníku pro návrhové parametry: do 15 kpa Maximální prac. tlak: PN16 Provozní teplota: TN150 C Návrhové teploty primár: 110/73 C Návrhové teploty sekundár: 68/90 C Čidla teploty primární okruh (P5a,b) 6

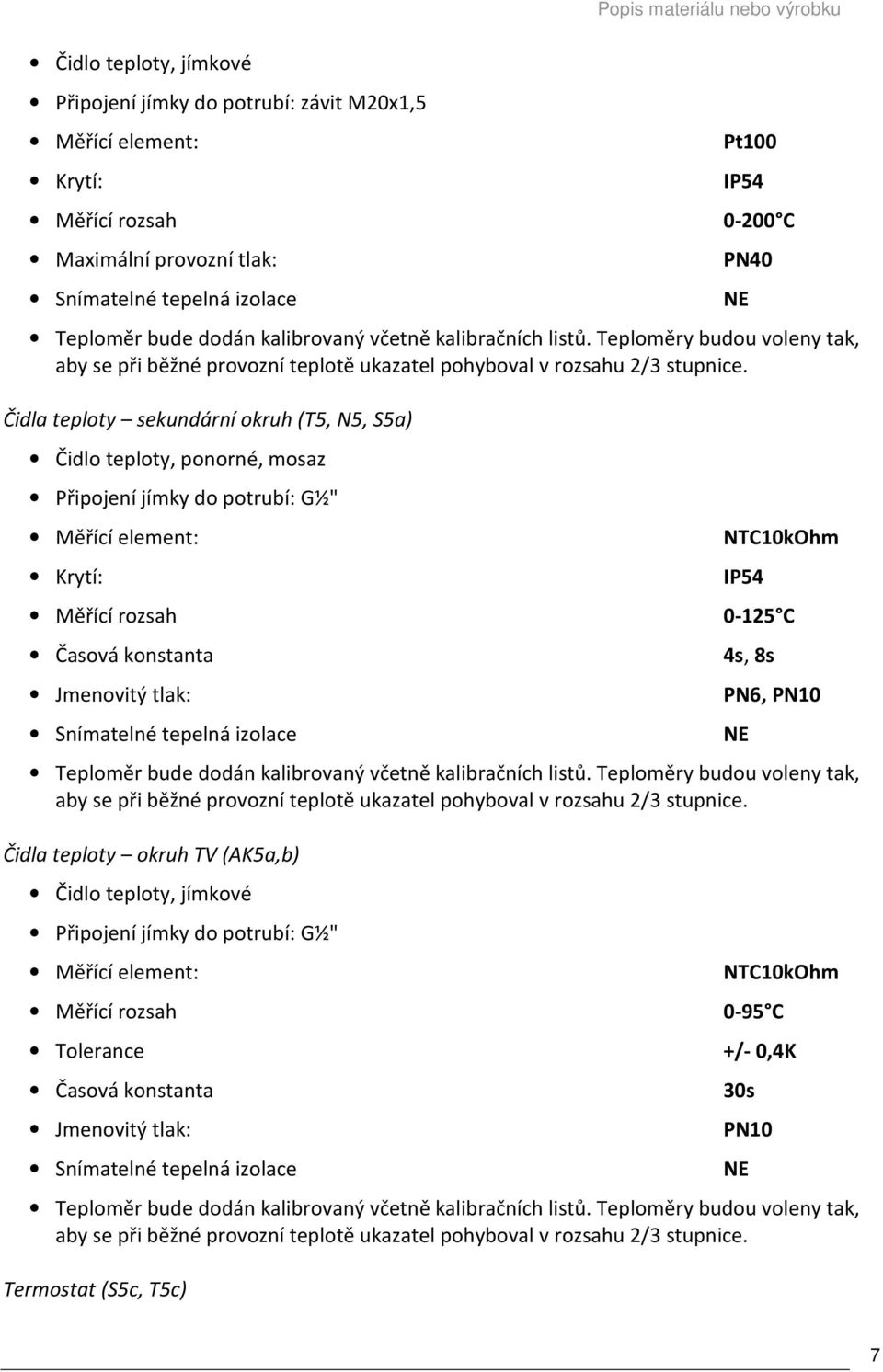

7 Čidlo teploty, jímkové Připojení jímky do potrubí: závit M20x1,5 Měřící element: Krytí: Měřící rozsah Maximální provozní tlak: Popis materiálu nebo výrobku Pt100 IP C PN40 Teploměr bude dodán kalibrovaný včetně kalibračních listů. Teploměry budou voleny tak, aby se při běžné provozní teplotě ukazatel pohyboval v rozsahu 2/3 stupnice. Čidla teploty sekundární okruh (T5, N5, S5a) Čidlo teploty, ponorné, mosaz Připojení jímky do potrubí: G½" Měřící element: Krytí: Měřící rozsah Časová konstanta NTC10kOhm IP C 4s, 8s, Teploměr bude dodán kalibrovaný včetně kalibračních listů. Teploměry budou voleny tak, aby se při běžné provozní teplotě ukazatel pohyboval v rozsahu 2/3 stupnice. Čidla teploty okruh TV (AK5a,b) Čidlo teploty, jímkové Připojení jímky do potrubí: G½" Měřící element: Měřící rozsah NTC10kOhm 0-95 C Tolerance +/- 0,4K Časová konstanta 30s Teploměr bude dodán kalibrovaný včetně kalibračních listů. Teploměry budou voleny tak, aby se při běžné provozní teplotě ukazatel pohyboval v rozsahu 2/3 stupnice. Termostat (S5c, T5c) 7

8 Pro havarijní odstavení při překročení nastavené teploty Připojení jímky do potrubí: G½" Rozsah nastavení teploty Krytí: Maximální pracovní tlak: C IP54 PN16 Měřič tepla (MT-TV, MTs-3,4,5,6,7) Pro měření průtoku média do hodnoty: 2,5 m 3 /h 15 m 3 /h 25 m 3 /h Připojení: příruba Krytí: IP54 Teplotní rozsah: C Maximální pracovní tlak: PN25 Pojistný ventil (P9-1) Materiálové provedení těla ventilu: šedá litina Připojení: příruba Otvírací tlak: PN1 Provozní teplota: TN143 C Pojistný ventil (SV9, T9, N9) Materiálové provedení těla ventilu: mosaz Max. přetlak pro odvedení pojistného výkonu: 10%,20% Zavírací diference: 20% Otevírací tlak: PN8 Pojistný ventil (D9a) Materiálové provedení těla ventilu: mosaz 8

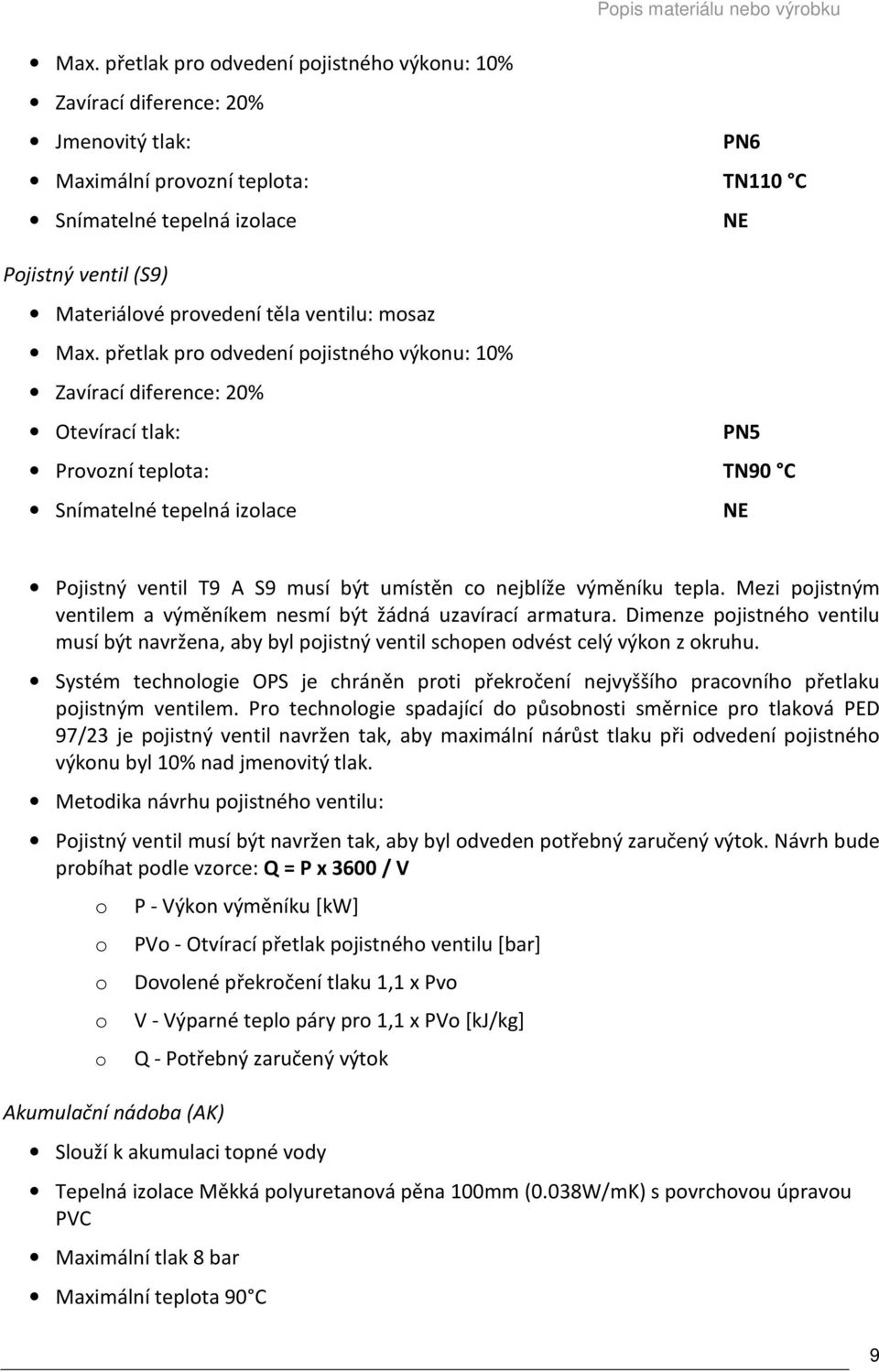

9 Max. přetlak pro odvedení pojistného výkonu: 10% Zavírací diference: 20% Maximální provozní teplota: TN110 C Pojistný ventil (S9) Materiálové provedení těla ventilu: mosaz Max. přetlak pro odvedení pojistného výkonu: 10% Zavírací diference: 20% Otevírací tlak: PN5 Provozní teplota: TN90 C Pojistný ventil T9 A S9 musí být umístěn co nejblíže výměníku tepla. Mezi pojistným ventilem a výměníkem nesmí být žádná uzavírací armatura. Dimenze pojistného ventilu musí být navržena, aby byl pojistný ventil schopen odvést celý výkon z okruhu. Systém technologie OPS je chráněn proti překročení nejvyššího pracovního přetlaku pojistným ventilem. Pro technologie spadající do působnosti směrnice pro tlaková PED 97/23 je pojistný ventil navržen tak, aby maximální nárůst tlaku při odvedení pojistného výkonu byl 10% nad jmenovitý tlak. Metodika návrhu pojistného ventilu: Pojistný ventil musí být navržen tak, aby byl odveden potřebný zaručený výtok. Návrh bude probíhat podle vzorce: Q = P x 3600 / V o o o o o Akumulační nádoba (AK) P - Výkon výměníku [kw] PVo - Otvírací přetlak pojistného ventilu [bar] Dovolené překročení tlaku 1,1 x Pvo V - Výparné teplo páry pro 1,1 x PVo [kj/kg] Q - Potřebný zaručený výtok Slouží k akumulaci topné vody Tepelná izolace Měkká polyuretanová pěna 100mm (0.038W/mK) s povrchovou úpravou PVC Maximální tlak 8 bar Maximální teplota 90 C 9

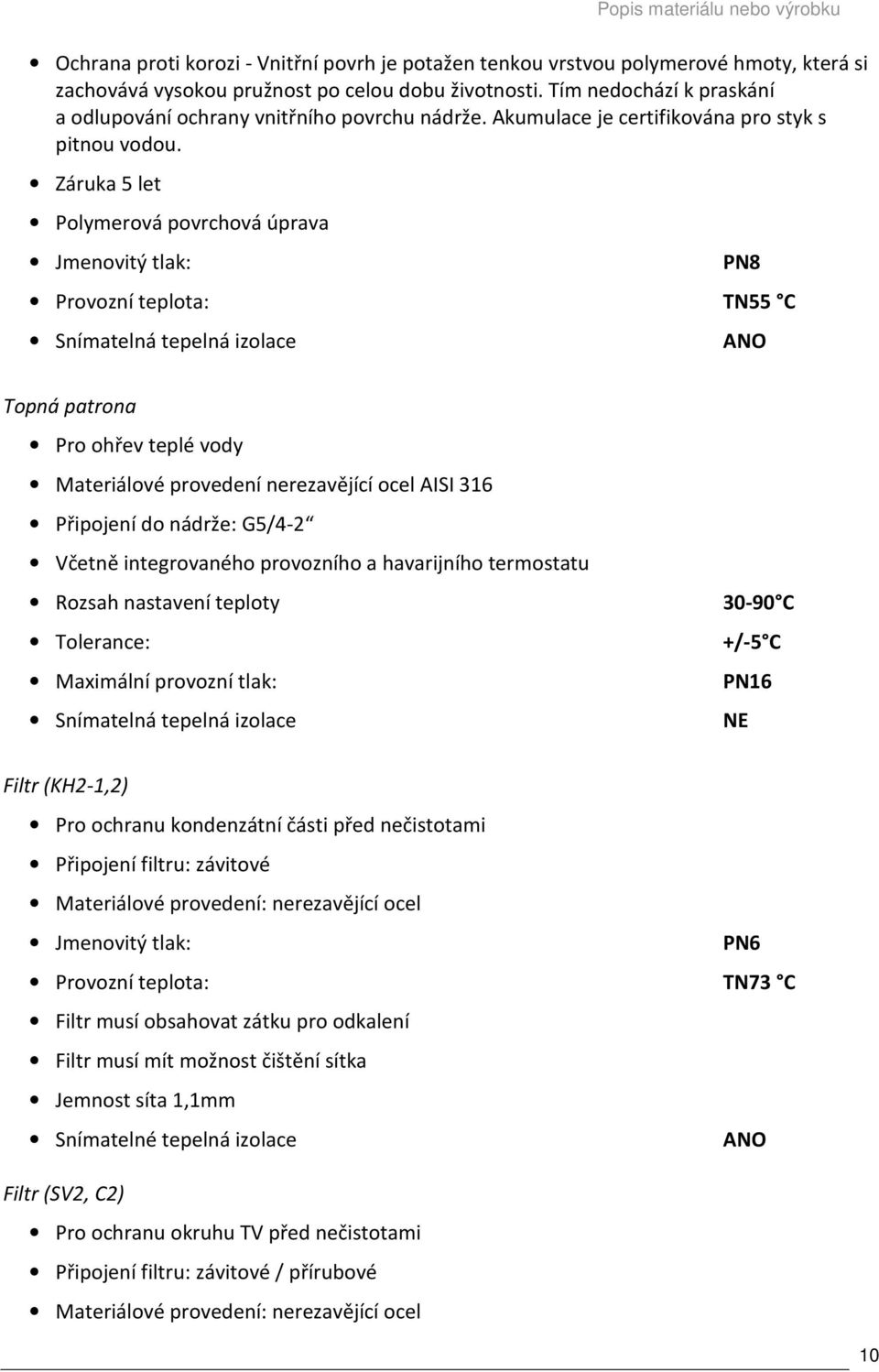

10 Ochrana proti korozi - Vnitřní povrh je potažen tenkou vrstvou polymerové hmoty, která si zachovává vysokou pružnost po celou dobu životnosti. Tím nedochází k praskání a odlupování ochrany vnitřního povrchu nádrže. Akumulace je certifikována pro styk s pitnou vodou. Záruka 5 let Polymerová povrchová úprava PN8 Topná patrona Pro ohřev teplé vody Materiálové provedení nerezavějící ocel AISI 316 Připojení do nádrže: G5/4-2 Včetně integrovaného provozního a havarijního termostatu Rozsah nastavení teploty Tolerance: Maximální provozní tlak: C +/-5 C PN16 Filtr (KH2-1,2) Pro ochranu kondenzátní části před nečistotami Připojení filtru: závitové Materiálové provedení: nerezavějící ocel Provozní teplota: TN73 C Filtr musí obsahovat zátku pro odkalení Filtr musí mít možnost čištění sítka Jemnost síta 1,1mm Filtr (SV2, C2) Pro ochranu okruhu TV před nečistotami Připojení filtru: závitové / přírubové Materiálové provedení: nerezavějící ocel 10

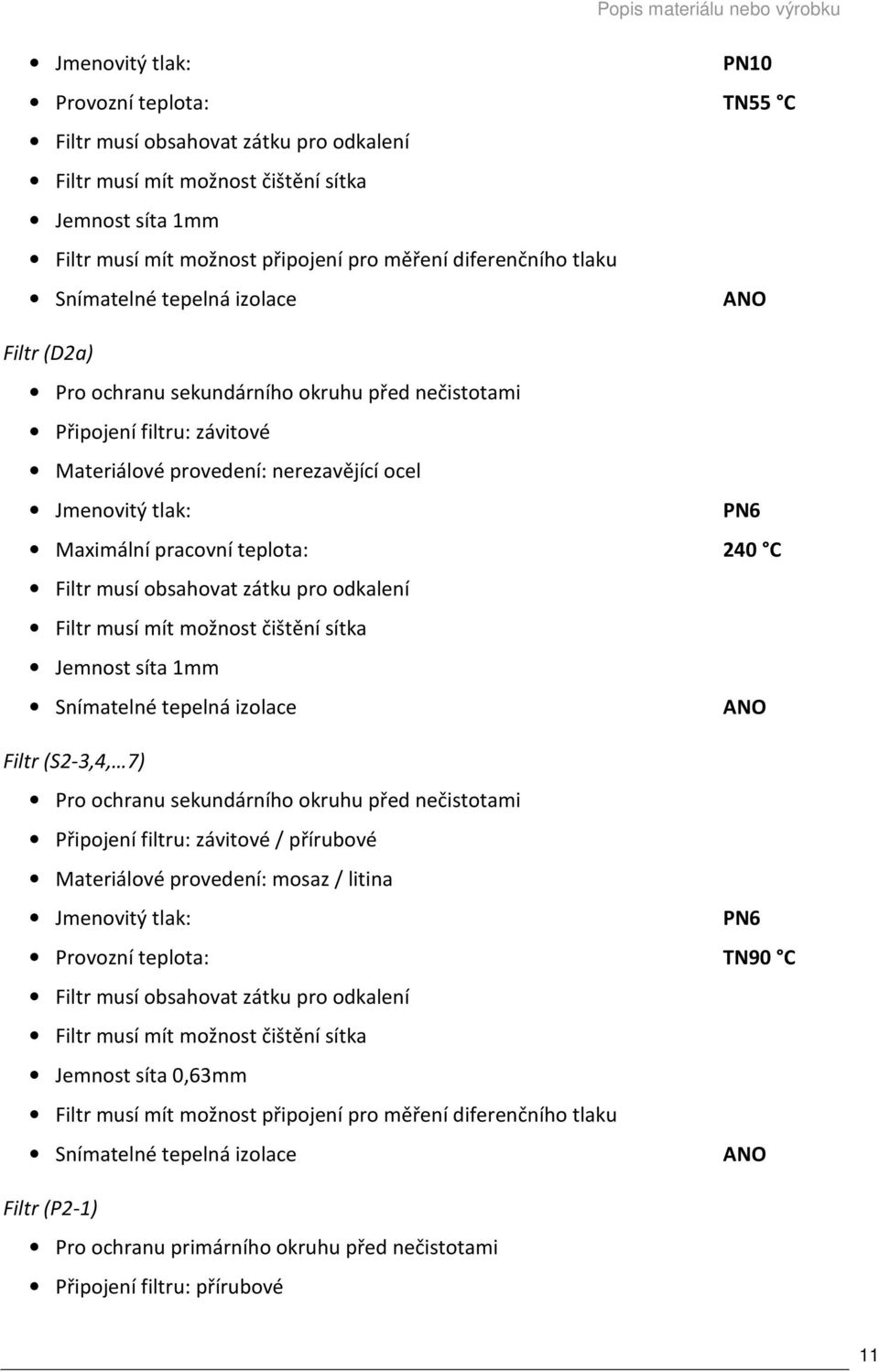

11 Filtr musí obsahovat zátku pro odkalení Filtr musí mít možnost čištění sítka Jemnost síta 1mm Filtr musí mít možnost připojení pro měření diferenčního tlaku Filtr (D2a) Pro ochranu sekundárního okruhu před nečistotami Připojení filtru: závitové Materiálové provedení: nerezavějící ocel Maximální pracovní teplota: 240 C Filtr musí obsahovat zátku pro odkalení Filtr musí mít možnost čištění sítka Jemnost síta 1mm Filtr (S2-3,4, 7) Pro ochranu sekundárního okruhu před nečistotami Připojení filtru: závitové / přírubové Materiálové provedení: mosaz / litina Provozní teplota: TN90 C Filtr musí obsahovat zátku pro odkalení Filtr musí mít možnost čištění sítka Jemnost síta 0,63mm Filtr musí mít možnost připojení pro měření diferenčního tlaku Filtr (P2-1) Pro ochranu primárního okruhu před nečistotami Připojení filtru: přírubové 11

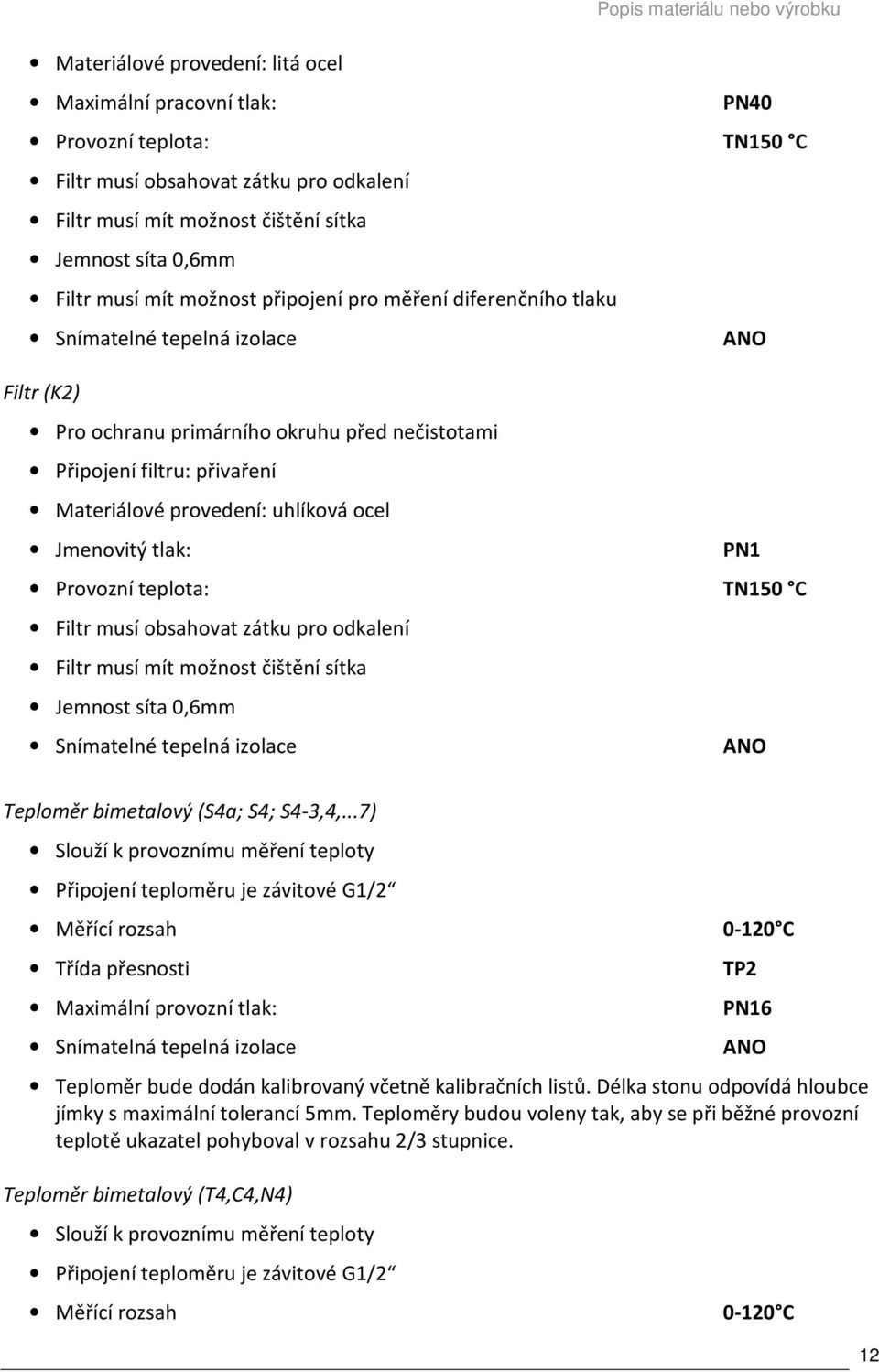

12 Materiálové provedení: litá ocel Maximální pracovní tlak: PN40 Provozní teplota: TN150 C Filtr musí obsahovat zátku pro odkalení Filtr musí mít možnost čištění sítka Jemnost síta 0,6mm Filtr musí mít možnost připojení pro měření diferenčního tlaku Filtr (K2) Pro ochranu primárního okruhu před nečistotami Připojení filtru: přivaření Materiálové provedení: uhlíková ocel PN1 Provozní teplota: TN150 C Filtr musí obsahovat zátku pro odkalení Filtr musí mít možnost čištění sítka Jemnost síta 0,6mm Teploměr bimetalový (S4a; S4; S4-3,4,...7) Slouží k provoznímu měření teploty Připojení teploměru je závitové G1/2 Měřící rozsah Třída přesnosti Maximální provozní tlak: C TP2 PN16 Teploměr bude dodán kalibrovaný včetně kalibračních listů. Délka stonu odpovídá hloubce jímky s maximální tolerancí 5mm. Teploměry budou voleny tak, aby se při běžné provozní teplotě ukazatel pohyboval v rozsahu 2/3 stupnice. Teploměr bimetalový (T4,C4,N4) Slouží k provoznímu měření teploty Připojení teploměru je závitové G1/2 Měřící rozsah C 12

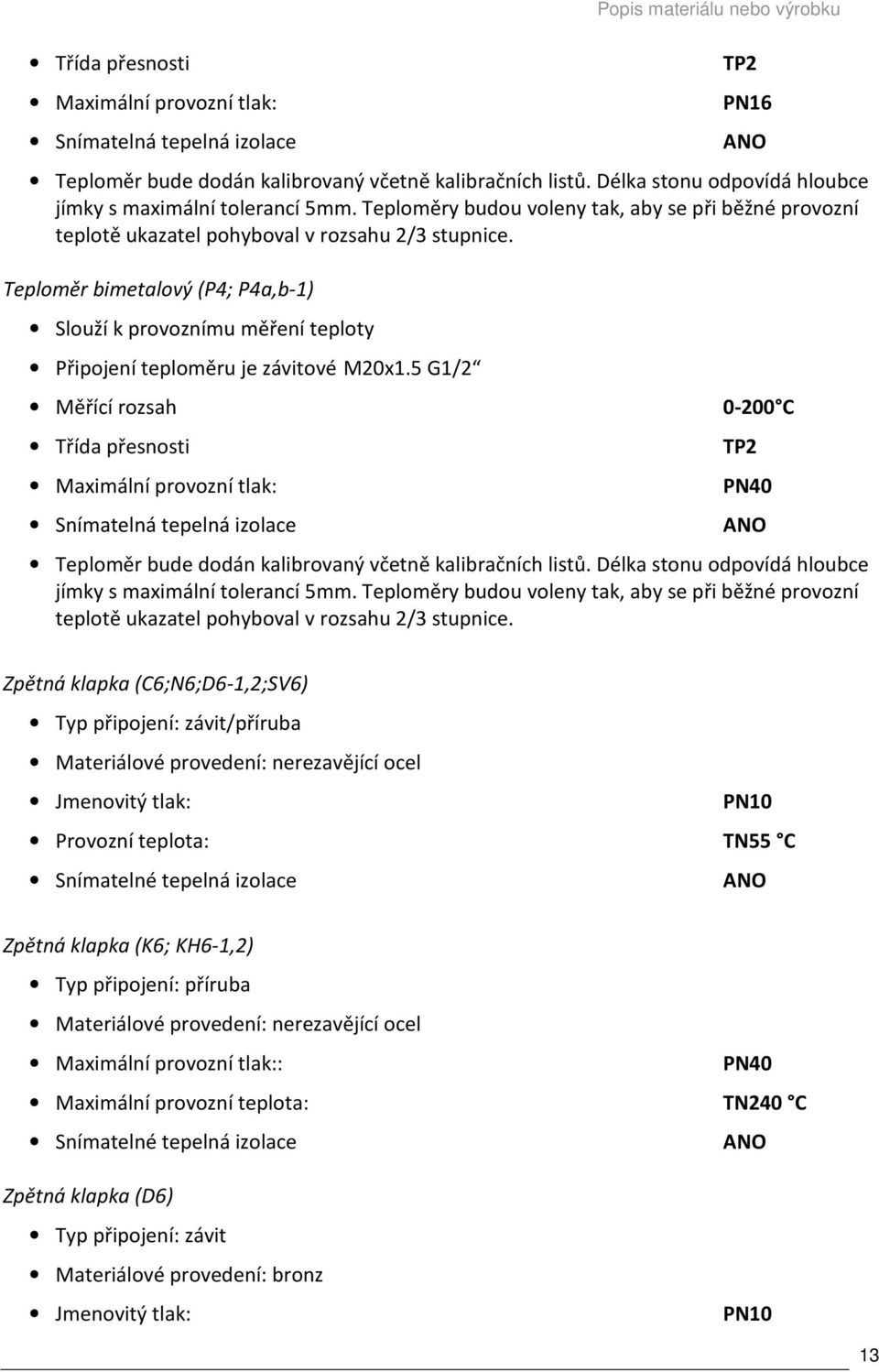

13 Třída přesnosti Maximální provozní tlak: Popis materiálu nebo výrobku TP2 PN16 Teploměr bude dodán kalibrovaný včetně kalibračních listů. Délka stonu odpovídá hloubce jímky s maximální tolerancí 5mm. Teploměry budou voleny tak, aby se při běžné provozní teplotě ukazatel pohyboval v rozsahu 2/3 stupnice. Teploměr bimetalový (P4; P4a,b-1) Slouží k provoznímu měření teploty Připojení teploměru je závitové M20x1.5 G1/2 Měřící rozsah Třída přesnosti Maximální provozní tlak: C TP2 PN40 Teploměr bude dodán kalibrovaný včetně kalibračních listů. Délka stonu odpovídá hloubce jímky s maximální tolerancí 5mm. Teploměry budou voleny tak, aby se při běžné provozní teplotě ukazatel pohyboval v rozsahu 2/3 stupnice. Zpětná klapka (C6;N6;D6-1,2;SV6) Typ připojení: závit/příruba Materiálové provedení: nerezavějící ocel Zpětná klapka (K6; KH6-1,2) Typ připojení: příruba Materiálové provedení: nerezavějící ocel Maximální provozní tlak:: PN40 Maximální provozní teplota: TN240 C Zpětná klapka (D6) Typ připojení: závit Materiálové provedení: bronz 13

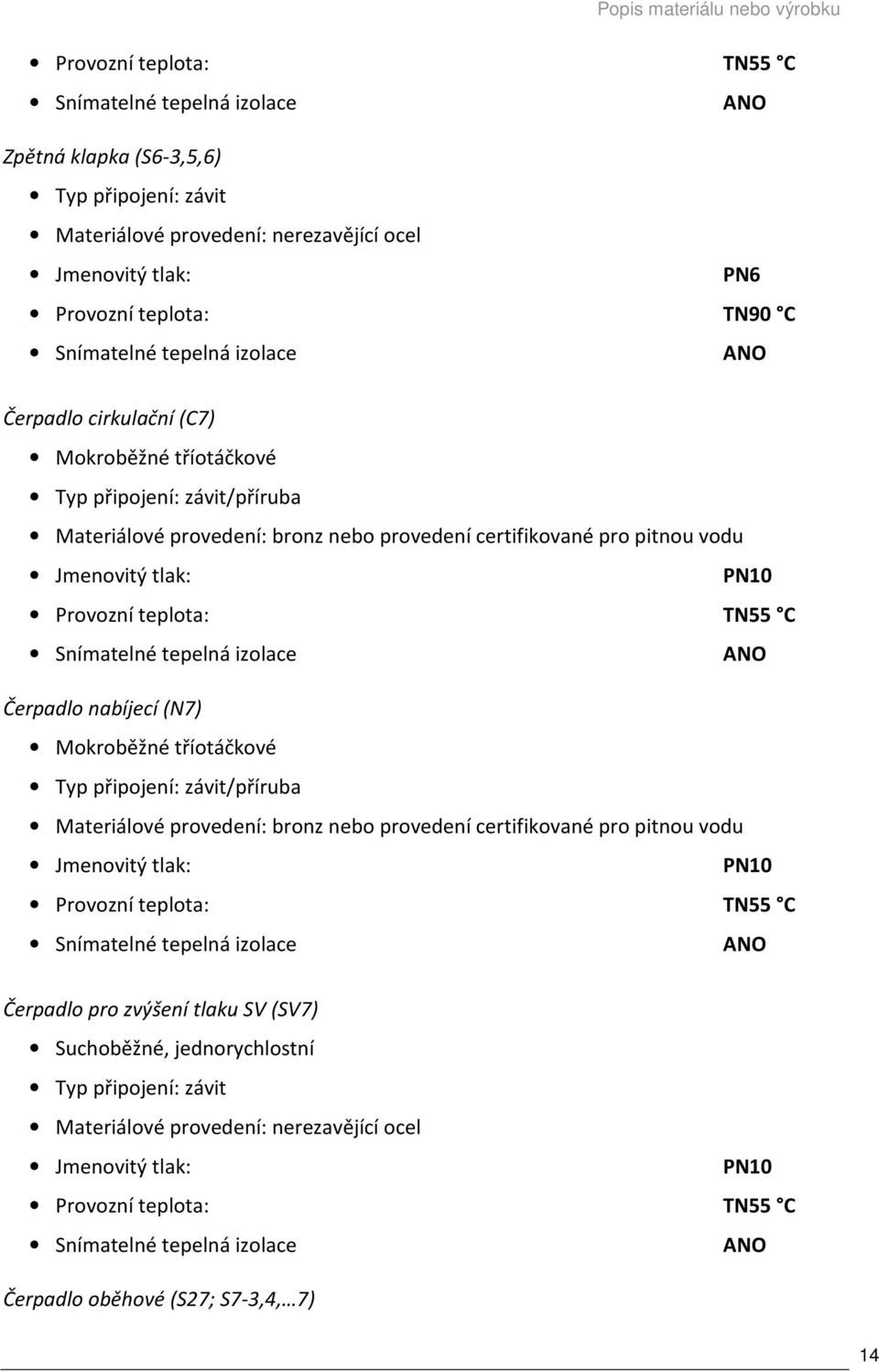

14 Zpětná klapka (S6-3,5,6) Typ připojení: závit Materiálové provedení: nerezavějící ocel Provozní teplota: TN90 C Čerpadlo cirkulační (C7) Mokroběžné tříotáčkové Typ připojení: závit/příruba Materiálové provedení: bronz nebo provedení certifikované pro pitnou vodu Čerpadlo nabíjecí (N7) Mokroběžné tříotáčkové Typ připojení: závit/příruba Materiálové provedení: bronz nebo provedení certifikované pro pitnou vodu Čerpadlo pro zvýšení tlaku SV (SV7) Suchoběžné, jednorychlostní Typ připojení: závit Materiálové provedení: nerezavějící ocel Čerpadlo oběhové (S27; S7-3,4, 7) 14

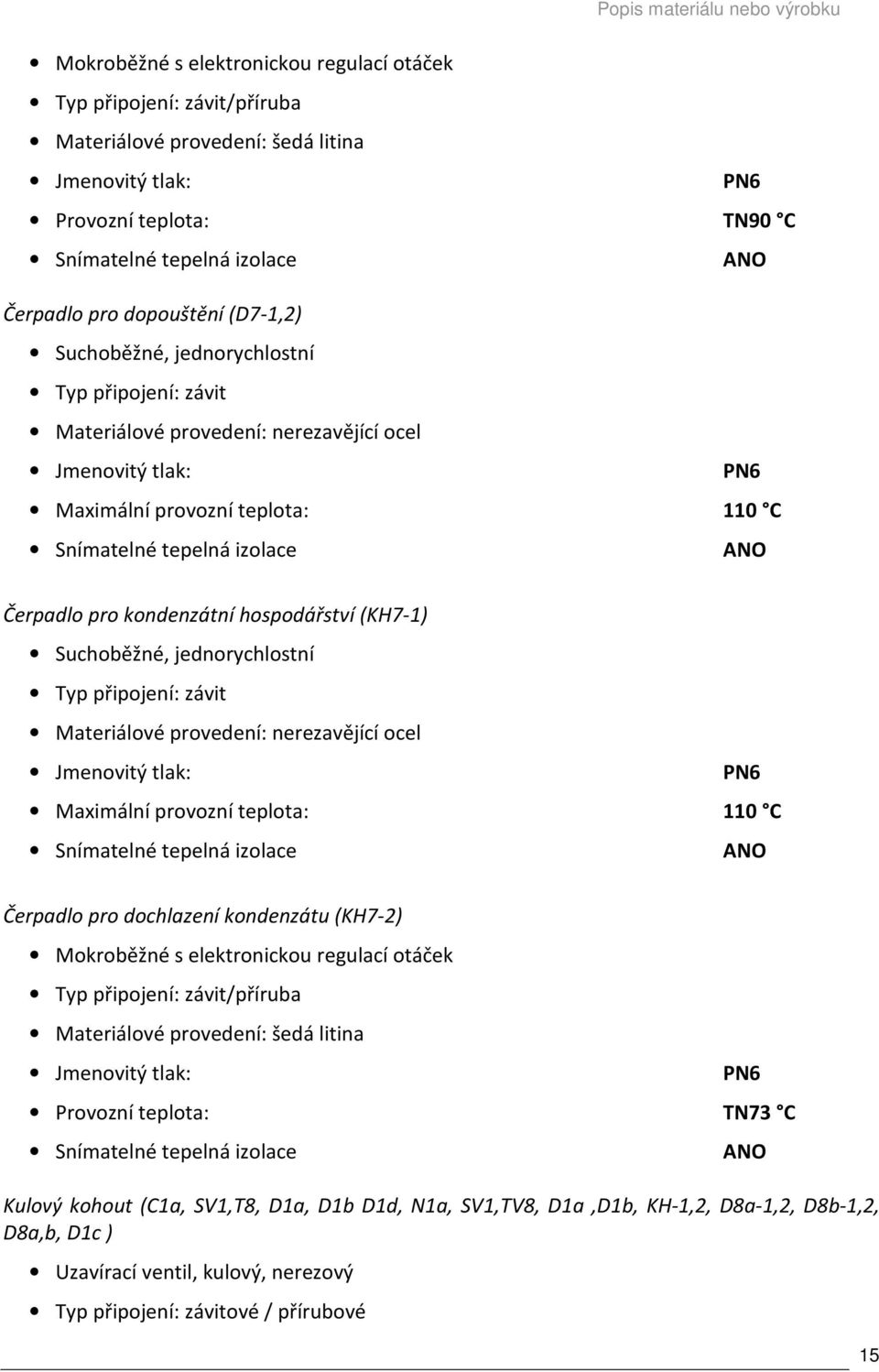

15 Mokroběžné s elektronickou regulací otáček Typ připojení: závit/příruba Materiálové provedení: šedá litina Provozní teplota: TN90 C Čerpadlo pro dopouštění (D7-1,2) Suchoběžné, jednorychlostní Typ připojení: závit Materiálové provedení: nerezavějící ocel Maximální provozní teplota: 110 C Čerpadlo pro kondenzátní hospodářství (KH7-1) Suchoběžné, jednorychlostní Typ připojení: závit Materiálové provedení: nerezavějící ocel Maximální provozní teplota: 110 C Čerpadlo pro dochlazení kondenzátu (KH7-2) Mokroběžné s elektronickou regulací otáček Typ připojení: závit/příruba Materiálové provedení: šedá litina Provozní teplota: TN73 C Kulový kohout (C1a, SV1,T8, D1a, D1b D1d, N1a, SV1,TV8, D1a,D1b, KH-1,2, D8a-1,2, D8b-1,2, D8a,b, D1c ) Uzavírací ventil, kulový, nerezový Typ připojení: závitové / přírubové 15

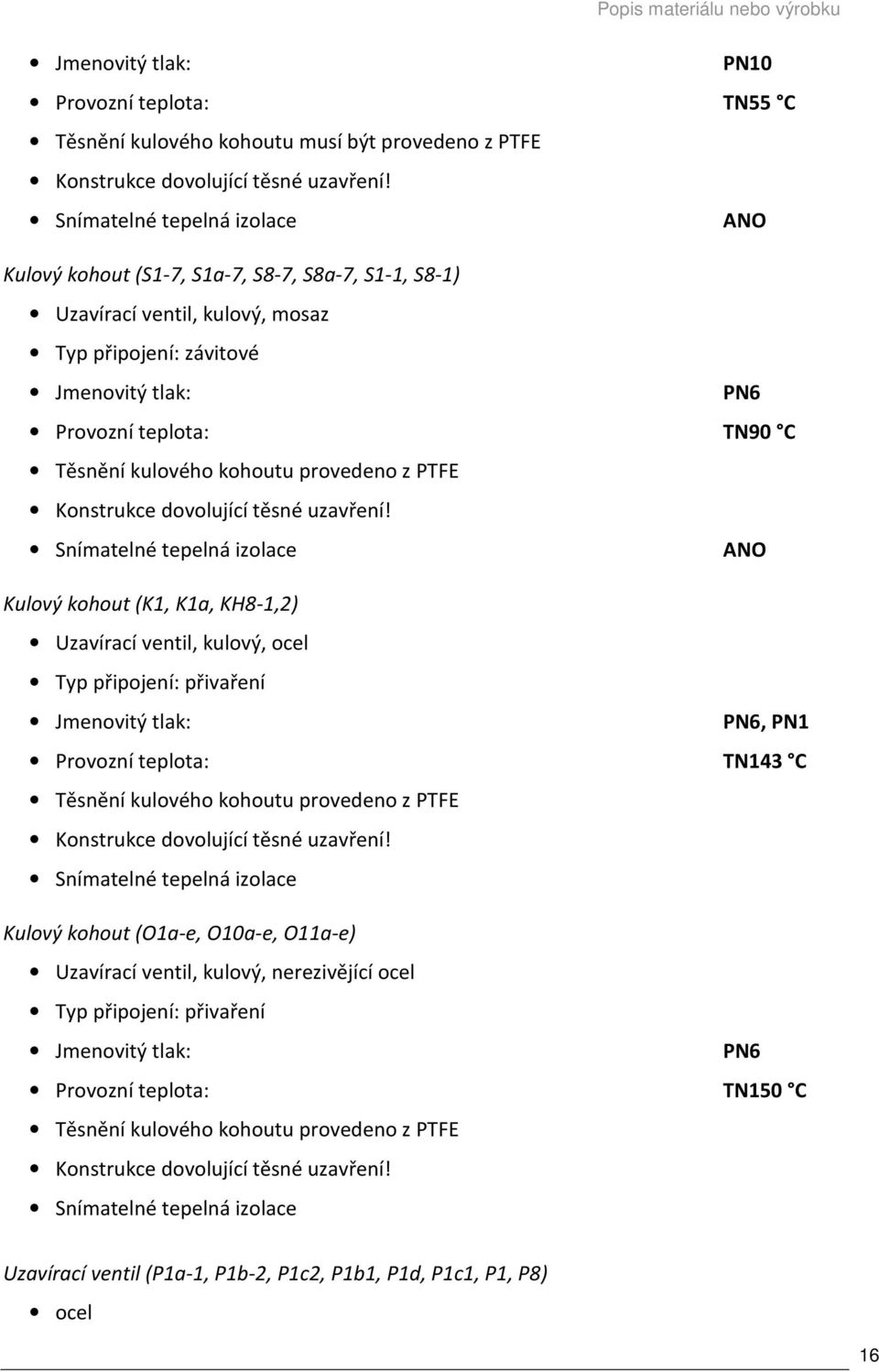

16 Těsnění kulového kohoutu musí být provedeno z PTFE Konstrukce dovolující těsné uzavření! Kulový kohout (S1-7, S1a-7, S8-7, S8a-7, S1-1, S8-1) Uzavírací ventil, kulový, mosaz Typ připojení: závitové Provozní teplota: TN90 C Těsnění kulového kohoutu provedeno z PTFE Konstrukce dovolující těsné uzavření! Kulový kohout (K1, K1a, KH8-1,2) Uzavírací ventil, kulový, ocel Typ připojení: přivaření, PN1 Provozní teplota: TN143 C Těsnění kulového kohoutu provedeno z PTFE Konstrukce dovolující těsné uzavření! Kulový kohout (O1a-e, O10a-e, O11a-e) Uzavírací ventil, kulový, nerezivějící ocel Typ připojení: přivaření Provozní teplota: TN150 C Těsnění kulového kohoutu provedeno z PTFE Konstrukce dovolující těsné uzavření! Uzavírací ventil (P1a-1, P1b-2, P1c2, P1b1, P1d, P1c1, P1, P8) ocel 16

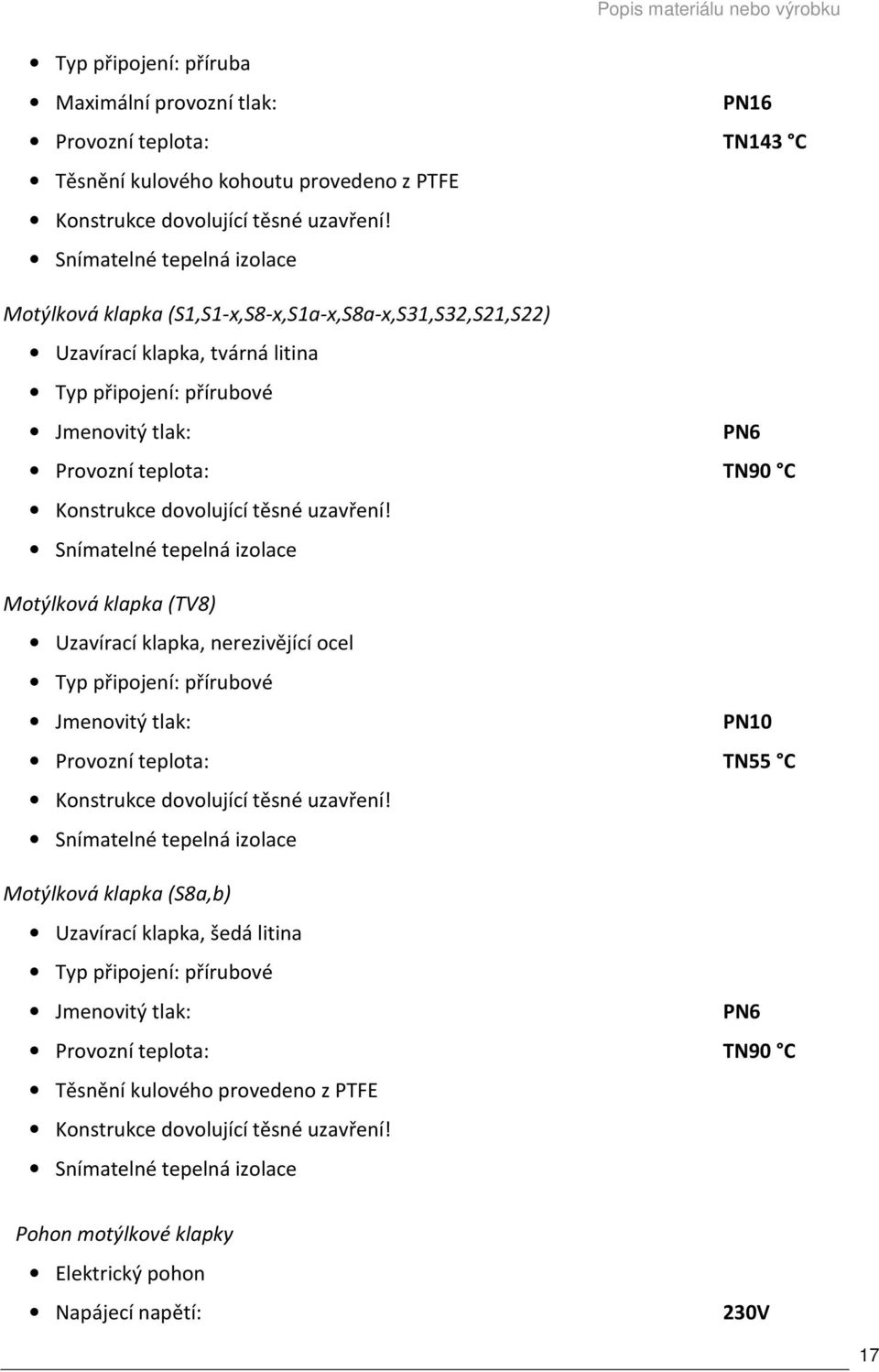

17 Typ připojení: příruba Maximální provozní tlak: PN16 Provozní teplota: TN143 C Těsnění kulového kohoutu provedeno z PTFE Konstrukce dovolující těsné uzavření! Motýlková klapka (S1,S1-x,S8-x,S1a-x,S8a-x,S31,S32,S21,S22) Uzavírací klapka, tvárná litina Typ připojení: přírubové Provozní teplota: TN90 C Konstrukce dovolující těsné uzavření! Motýlková klapka (TV8) Uzavírací klapka, nerezivějící ocel Typ připojení: přírubové Konstrukce dovolující těsné uzavření! Motýlková klapka (S8a,b) Uzavírací klapka, šedá litina Typ připojení: přírubové Provozní teplota: TN90 C Těsnění kulového provedeno z PTFE Konstrukce dovolující těsné uzavření! Pohon motýlkové klapky Elektrický pohon Napájecí napětí: 230V 17

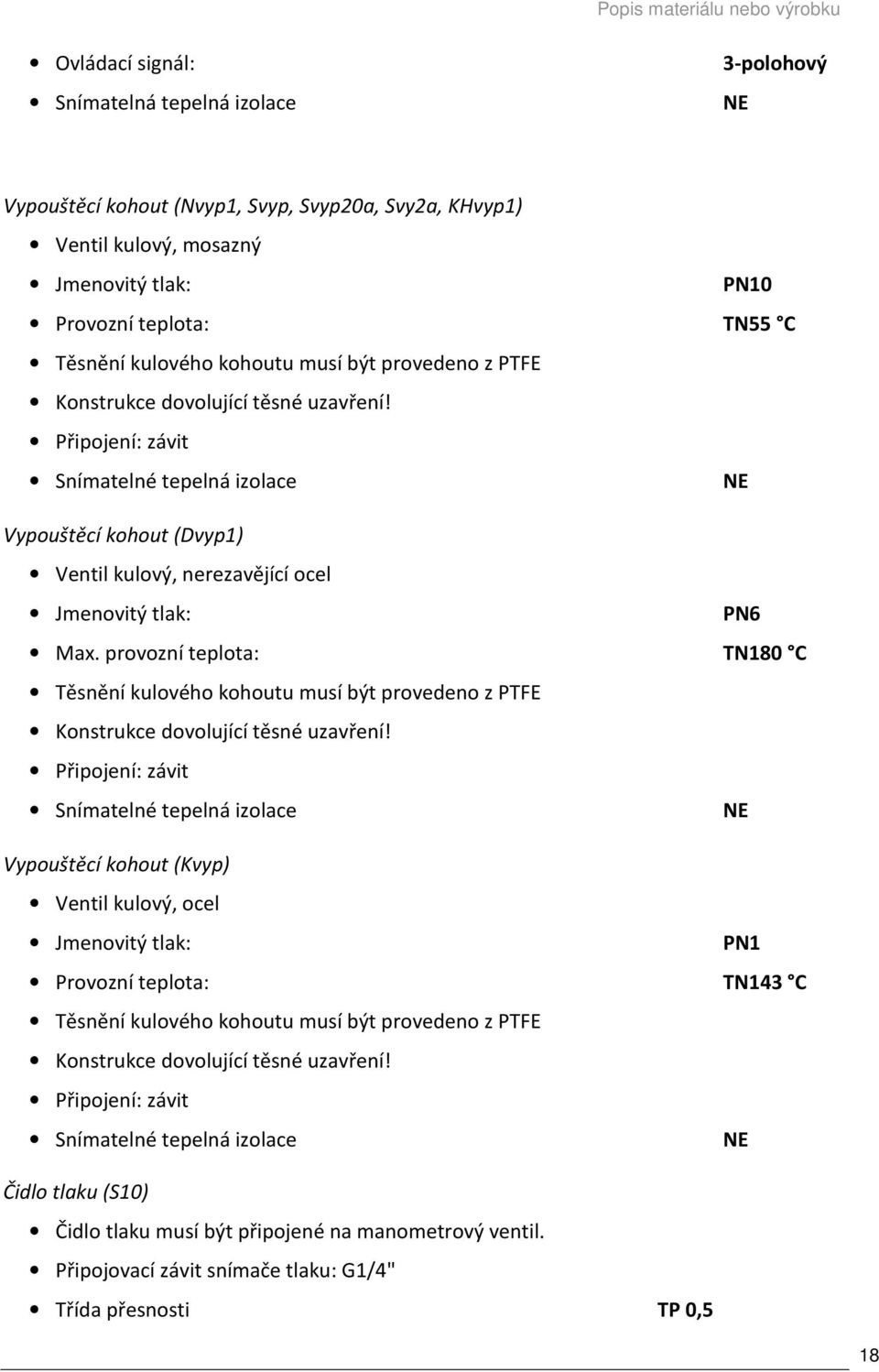

18 Ovládací signál: 3-polohový Vypouštěcí kohout (Nvyp1, Svyp, Svyp20a, Svy2a, KHvyp1) Ventil kulový, mosazný Těsnění kulového kohoutu musí být provedeno z PTFE Konstrukce dovolující těsné uzavření! Připojení: závit Vypouštěcí kohout (Dvyp1) Ventil kulový, nerezavějící ocel Max. provozní teplota: TN180 C Těsnění kulového kohoutu musí být provedeno z PTFE Konstrukce dovolující těsné uzavření! Připojení: závit Vypouštěcí kohout (Kvyp) Ventil kulový, ocel PN1 Provozní teplota: TN143 C Těsnění kulového kohoutu musí být provedeno z PTFE Konstrukce dovolující těsné uzavření! Připojení: závit Čidlo tlaku (S10) Čidlo tlaku musí být připojené na manometrový ventil. Připojovací závit snímače tlaku: G1/4" Třída přesnosti TP 0,5 18

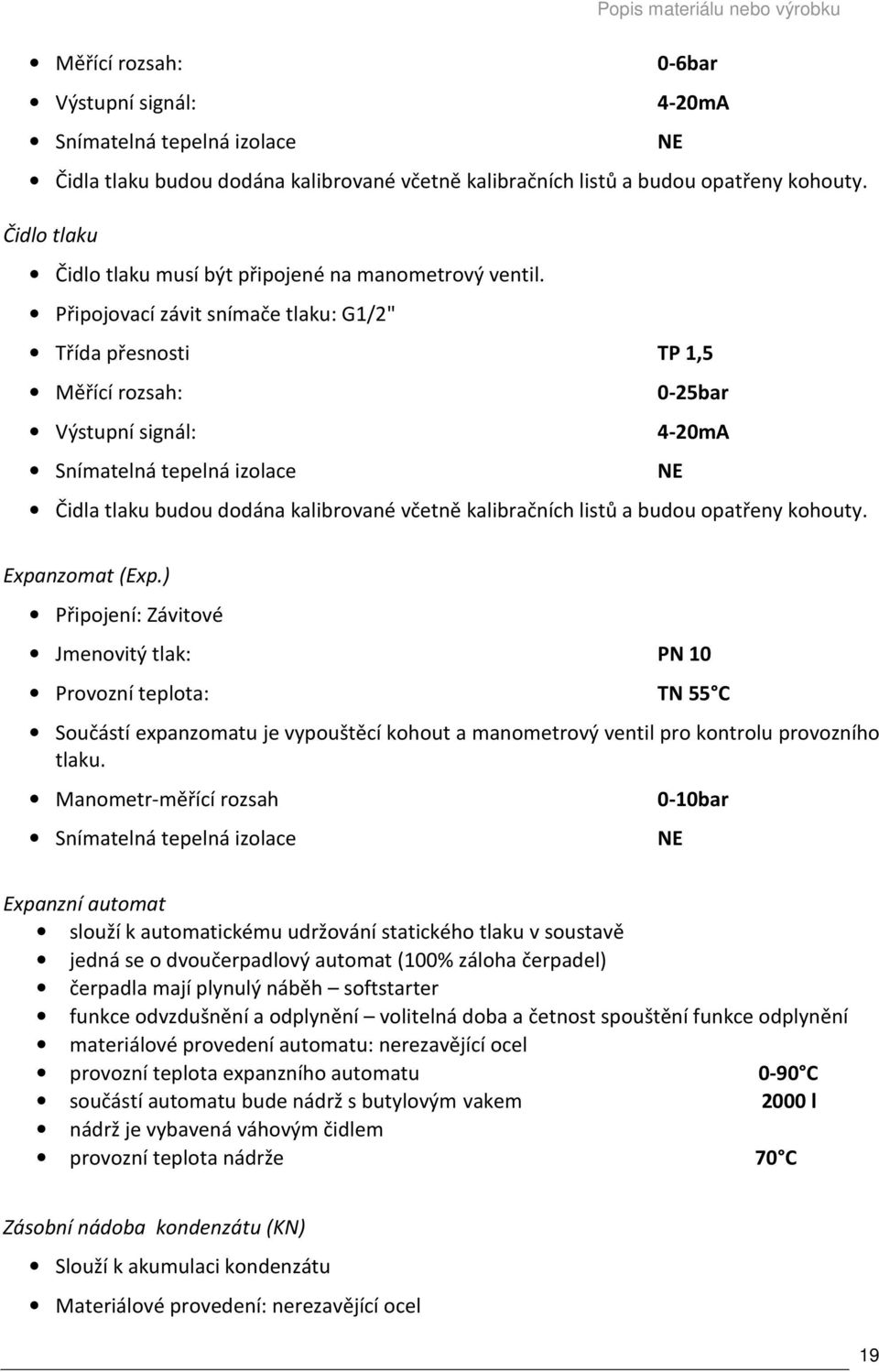

19 Měřící rozsah: 0-6bar Výstupní signál: 4-20mA Čidla tlaku budou dodána kalibrované včetně kalibračních listů a budou opatřeny kohouty. Čidlo tlaku Čidlo tlaku musí být připojené na manometrový ventil. Připojovací závit snímače tlaku: G1/2" Třída přesnosti TP 1,5 Měřící rozsah: 0-25bar Výstupní signál: 4-20mA Čidla tlaku budou dodána kalibrované včetně kalibračních listů a budou opatřeny kohouty. Expanzomat (Exp.) Připojení: Závitové PN 10 Provozní teplota: TN 55 C Součástí expanzomatu je vypouštěcí kohout a manometrový ventil pro kontrolu provozního tlaku. Manometr-měřící rozsah 0-10bar Expanzní automat slouží k automatickému udržování statického tlaku v soustavě jedná se o dvoučerpadlový automat (100% záloha čerpadel) čerpadla mají plynulý náběh softstarter funkce odvzdušnění a odplynění volitelná doba a četnost spouštění funkce odplynění materiálové provedení automatu: nerezavějící ocel provozní teplota expanzního automatu 0-90 C součástí automatu bude nádrž s butylovým vakem 2000 l nádrž je vybavená váhovým čidlem provozní teplota nádrže 70 C Zásobní nádoba kondenzátu (KN) Slouží k akumulaci kondenzátu Materiálové provedení: nerezavějící ocel 19

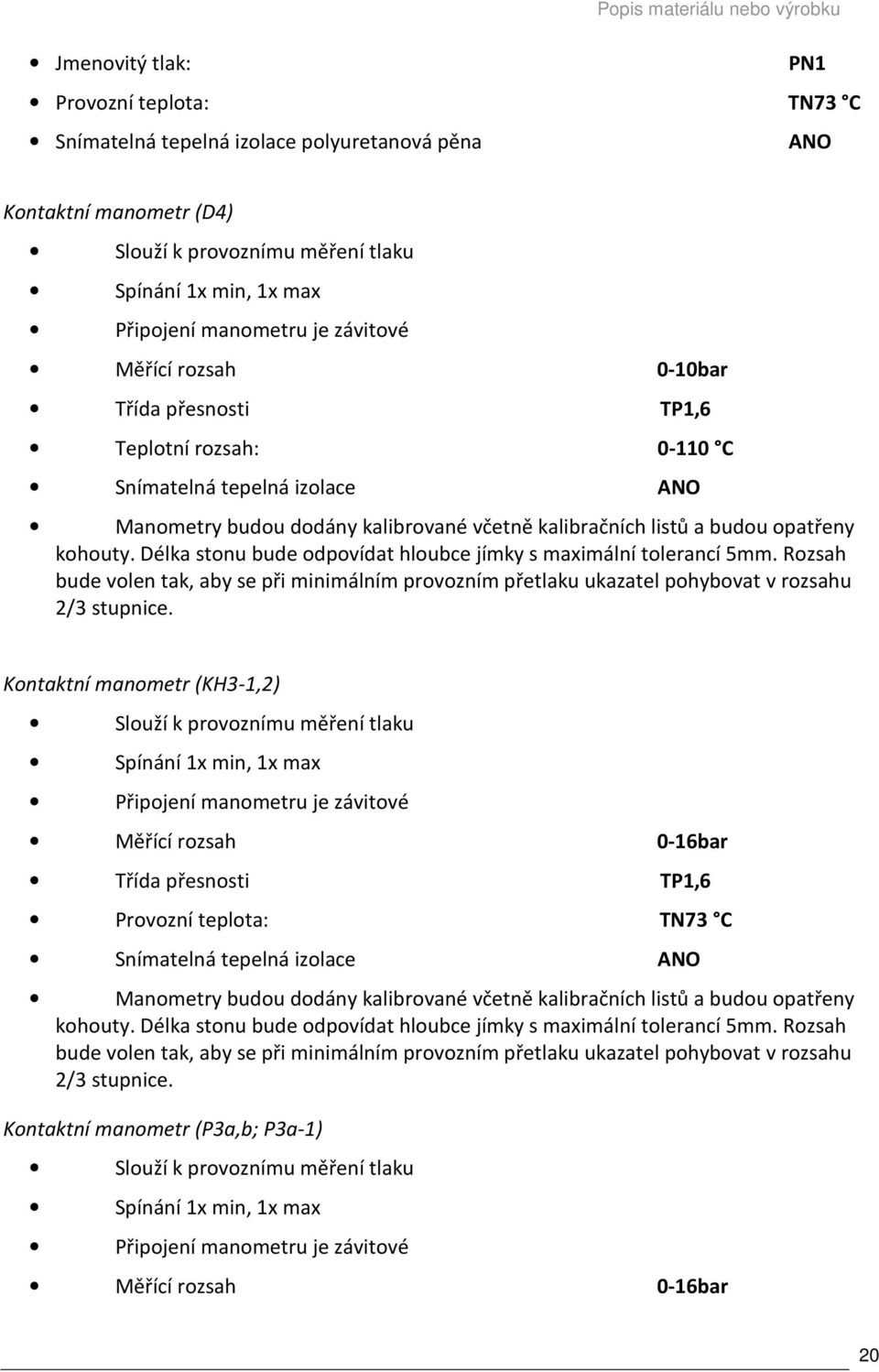

20 PN1 Provozní teplota: TN73 C polyuretanová pěna Kontaktní manometr (D4) Slouží k provoznímu měření tlaku Spínání 1x min, 1x max Připojení manometru je závitové Měřící rozsah 0-10bar Třída přesnosti TP1,6 Teplotní rozsah: C Manometry budou dodány kalibrované včetně kalibračních listů a budou opatřeny kohouty. Délka stonu bude odpovídat hloubce jímky s maximální tolerancí 5mm. Rozsah bude volen tak, aby se při minimálním provozním přetlaku ukazatel pohybovat v rozsahu 2/3 stupnice. Kontaktní manometr (KH3-1,2) Slouží k provoznímu měření tlaku Spínání 1x min, 1x max Připojení manometru je závitové Měřící rozsah 0-16bar Třída přesnosti TP1,6 Provozní teplota: TN73 C Manometry budou dodány kalibrované včetně kalibračních listů a budou opatřeny kohouty. Délka stonu bude odpovídat hloubce jímky s maximální tolerancí 5mm. Rozsah bude volen tak, aby se při minimálním provozním přetlaku ukazatel pohybovat v rozsahu 2/3 stupnice. Kontaktní manometr (P3a,b; P3a-1) Slouží k provoznímu měření tlaku Spínání 1x min, 1x max Připojení manometru je závitové Měřící rozsah 0-16bar 20

21 Třída přesnosti TP1,6 Popis materiálu nebo výrobku Provozní teplota: TN143 C Manometry budou dodány kalibrované včetně kalibračních listů a budou opatřeny kohouty. Délka stonu bude odpovídat hloubce jímky s maximální tolerancí 5mm. Rozsah bude volen tak, aby se při minimálním provozním přetlaku ukazatel pohybovat v rozsahu 2/3 stupnice. Kontaktní manometr (S3, S3a) Slouží k provoznímu měření tlaku Spínání 1x min, 1x max Připojení manometru je závitové Měřící rozsah 0-6bar Třída přesnosti TP1,6 Provozní teplota: TN90 C Manometry budou dodány kalibrované včetně kalibračních listů a budou opatřeny kohouty. Délka stonu bude odpovídat hloubce jímky s maximální tolerancí 5mm. Rozsah bude volen tak, aby se při minimálním provozním přetlaku ukazatel pohybovat v rozsahu 2/3 stupnice. Kontaktní manometr (SV3) Slouží k provoznímu měření tlaku Spínání 1x min, 1x max Připojení manometru je závitové Měřící rozsah 0-4bar Třída přesnosti TP1,6 Provozní teplota: TN55 C Manometry budou dodány kalibrované včetně kalibračních listů a budou opatřeny kohouty. Délka stonu bude odpovídat hloubce jímky s maximální tolerancí 5mm. Rozsah bude volen tak, aby se při minimálním provozním přetlaku ukazatel pohybovat v rozsahu 2/3 stupnice. Manometrová sada 4con (S3-x) Slouží k měření diferenčního tlaku Manometrová sada se skládá ze závitových komponentů 21

22 Připojení manometru je závitové M20x1,5 Měřící rozsah Třída přesnosti Popis materiálu nebo výrobku 0-6bar TP1,6 PN 6 Provozní teplota: TN90 C Manometry budou dodány kalibrované včetně kalibračních listů a budou opatřeny kohouty. Rozsah bude volen tak, aby se při minimálním provozním přetlaku ukazatel pohyboval v rozsahu 2/3 stupnice. Havarijní uzávěr 2V (HU-1) Regulační ventil umožňuje plynulou regulaci průtoku média. Materiálové provedení těla ventilu: ocel Zdvih ventilu Regulační poměr 50 Netěsnost ventilu Maximální provozní tlak: 40 mm do 0.01% z Kvs PN40 Provozní teplota: TN143 C Havarijní uzávěr 2V (P13) Regulační ventil umožňuje plynulou regulaci průtoku média. Materiálové provedení těla ventilu: ocel Zdvih ventilu Regulační poměr 100 Netěsnost ventilu 40 mm PN 1 do 0.01% z Kvs Provozní teplota: TN143 C Regulační ventil 2V (P13-1) Regulační ventil umožňuje plynulou regulaci průtoku média. Materiálové provedení těla ventilu: ocel Zdvih ventilu 20 mm Regulační poměr 50 22

23 Netěsnost ventilu do 0.01% z Kvs PN 1 Provozní teplota: TN143 C Regulační ventil 2V (K13) Regulační ventil umožňuje plynulou regulaci průtoku média. Materiálové provedení těla ventilu: litina Zdvih ventilu 20 mm Regulační poměr 100 Netěsnost ventilu do 0.01% z Kvs PN 1 Provozní teplota: TN143 C Regulační ventil 3V (S23) Regulační ventil umožňuje plynulou regulaci průtoku média směšováním. Materiálové provedení těla ventilu: litina Zdvih ventilu 20 mm Regulační poměr 100 Netěsnost ventilu do 0.02% z Kvs PN 6 Provozní teplota: TN90 C Regulační ventil 3V (S13-4) Regulační ventil umožňuje plynulou regulaci průtoku média směšováním. Materiálové provedení těla ventilu: litina Zdvih ventilu 40 mm Regulační poměr 100 Netěsnost ventilu do 0.01% z Kvs PN 6 Provozní teplota: TN90 C 23

24 Regulační ventil 3V (S13-7) Regulační ventil umožňuje plynulou regulaci průtoku média směšováním. Materiálové provedení těla ventilu: bronz Zdvih ventilu 5,5 mm Regulační poměr 50 Netěsnost ventilu do 0.02% z Kvs PN 6 Provozní teplota: TN90 C Pohony regulačních ventilů (P13d, K13d, S23d, S13-4d, S13-7d, S13d-1, HU1-d) Elektrický pohon Napájecí napětí: 24V Ovládací signál: 0-10V Odvaděč kondenzátu s filtrem (O21a-1, O21b-1, O21) Pro odvod kondenzátu z parních rozvodů Odvaděč kondenzátu s výměnnou membránovou kapslí Typ připojení: příruba Materiálové provedení: mosaz Provozní teplota: TN150 C Solenoid (D13) Typ připojení: závit / příruba Materiálové provedení: mosaz Pro rozsah teplot: C Sestava úpravny vody - chemická Slouží k doplňování vody do soustavy a úpravě na požadované parametry 24

25 Typ chemická Objemové řízení kapacita: 20 hltnost odpadu 1m3/hod včetně vodoměru s impulzním výstupem potrubní oddělovač BA součástí regenerační tabletová sůl 25 kg průtok 0.5 m3/h Vodoměr s impulsním výstupem (SV16, D16) Připojení: závitové Materiálové provedení: mosaz Třída přesnosti B Impulsní výstup s pulsním rozhraním reed, 1 puls = 10l Vodováha Uvedení stanice do vodorovné polohy Materiálové provedení: plast Stavěcí nohy Pro výškové vyrovnání technologie OPS s integrovanou antivibrační podložkou Stavěcí šroub M16 Gumová patka 25
