1 List1 Akce: Revitalizace nemocnice v Sokolově Slovenská ul. 545, Sokolov - Pavilon B Modernizace výtahu v odd. Soudního lékařství Investor: Karlovarský Kraj Zak.č.: 01/11 D.1.1. / ST. Stavební část Seznam příloh D.1.1. Architektonické a stavebně technické řešení D.1.1. D.1.1. / ST. Stavební část D.1.1. / ST. ST.01 Technická zpráva ST.02 Výtah / Stavební část M 1 : 50 Výpis výplní otvorů M 1 : 100 Stránka 1

2 Zakázkové číslo : 01/11 Datum : JPD k žádosti o ohlášení stavby a provádění stavby Revitalizace nemocnice v Sokolově, Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství D.1.1. / ST.01 Technická zpráva Stavební část Technická Zpráva stavební část PD Pavilon B - Modernizace výtahu v odd. Soudního lékařství č. paré: Datum : Čís. zakázky : 01 / 11 AIP : Ing. Anton Jurica Projektant : Miroslav Fischer Stupeň PD: JPD k žádosti o ohlášení stavby a provádění stavby Investor : Karlovarský kraj Závodní 353/88, Karlovy Vary Akce : Revitalizace nemocnice v Sokolově Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství Obsah : D.1.1. Architektonické a stavebně technické řešení Technická zpráva 01/11-D.1.1 ST.01 JURICA a.s., Ateliér Sokolov, Křížová 121, Sokolov Stránka: 1/5

3 Zakázkové číslo : 01/11 Datum : JPD k žádosti o ohlášení stavby a provádění stavby Revitalizace nemocnice v Sokolově, Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství D.1.1. / ST.01 Technická zpráva Stavební část D.1.1 ST ARCHITEKTONICKÉ, VÝTVARNÉ, MATERIÁLOVÉ, DISPOZIČNÍ A PROVOZNÍ ŘEŠENÍ, BEZBARIÉROVÉ UŽÍVÁNÍ STAVBY : ST a) Architektonické a výtvarné řešení: PD se zabývá pouze vnitřními úpravami objektu spočívajícími v modernizaci výtahové technologie, které nemají vliv na celkové architektonické a výtvarné řešení objektu. Fasádní úpravy nejsou součástí PD. ST b) Dispoziční a provozní řešení: PD se zabývá pouze takovými st. úpravami, které souvisejí s modernizací dané výtahové technologie a nezasahují mimo stávající výtahovou šachtu a strojovnu a tedy nemají vliv na celkové dispoziční a provozní řešení objektu. ST c) Materiálové a konstrukční řešení: Předmětná výtahová šachta je zděná z dutinových cihel. Stávající strojovna výtahu je umístěna nad výtahovou šachtou, přístup je řešen z interiéru 2.np objektu. ST d) Bezbariérové užívání stavby : Tato stavba resp. dotčený nemocniční objekt pavilonu E je jako celek postupně upravována dílčími projektovými dokumentacemi do souladu s vyhláškou MMR č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. D.1.1 ST KONSTRUKČNÍ, STAVEBNĚ TECHNICKÉ ŘEŠENÍ A TECHNICKÉ VLASTNOSTI STAVBY : ST a) Bourací práce: Vlastní stavební úpravy budou zahájeny přípravou staveniště. V této souvislosti je nutné na vyznačeném místě (dle zákresu v grafické části PD) osadit dočasnou oddělující SDK stěnu, která bude instalována po celou dobu realizace stavby. Soupis hlavních bouracích prací: kompletní demontáž stávající výtahové technologie (strojního vybavení šachty i strojovny) vč. šachetních dveří. Tyto práce budou součástí dodávky strojní části výtahu resp. nové výtahové technologie a to vč. přesunu hmot a likvidace odpadů viz výkazy výměr. bourání (rozšiřování) dveřních otvorů do čelních cihelných stěn výtahové šachty vč. kapes pro ocelové překlady dle dispozic dodavatele výtahu poznámka : Finální pozice dveřních otvorů vůči ose šachty, jejich požadovaná šířka a výška bude provedena podle výrobní dokumentace a dispozic vybraného dodavatele strojní části výtahové technologie. Požadované rozměry dveří viz OT specifikace výtahu a výkresová část. ST b) Zemní práce: Vzhledem k charakteru stavby nebudou v rámci této akce žádné zemní práce prováděny. ST c) Základy: Vzhledem k charakteru stavby nebudou v rámci této akce žádné práce na základových konstrukcích prováděny. ST d) Svislé konstrukce: Nosný systém stavby je tvořen prvky železobetonového montovaného skeletu MS 71, který je charakteristický svým beztrámovým řešením vodorovných konstrukcí pomocí deskových průvlaků o shodné tloušťce se stropními panely tl. 250 mm. Sloupy jsou převážně čtvercové 60/60 cm (40/40 cm) a krajní dále 40/60 cm. Stropní panely jsou uloženy v podélném směru na ozub průvlaků. Obvodový plášť je tvořen štítovými a parapetními ker. panely tl. 30 resp. 32 cm. Jednotlivé prvky obvodového pláště jsou kotveny přivařením k nosným prvkům želbet. skeletu. Předmětná výtahová šachta je zděná z dutinových cihel. Stávající strojovna výtahu je umístěna nad výtahovou šachtou, její obvodový plášť je zděný. JURICA a.s., Ateliér Sokolov, Křížová 121, Sokolov Stránka: 2/5

4 Zakázkové číslo : 01/11 Datum : JPD k žádosti o ohlášení stavby a provádění stavby Revitalizace nemocnice v Sokolově, Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství D.1.1. / ST.01 Technická zpráva Stavební část Během této stavby nebudou kromě úprav stavebních otvorů šachetních dveří prováděny žádné zásahy do nosných svislých st. konstrukcí. Vzhledem ke skutečnosti, že konečný dodavatel strojní části výtahové technologie vzejde z výsledků výběrového řízení bude ve výkazech výměr kalkulováno s následujícími variantami : a) rozšiřování dveřních otvorů do čelních cihelných stěn výtahové šachty vč. osazení ocelových překladů b) přizdění zdiva u ostění dveřních otvorů vč. osazení ocelových překladů c) pouze přizdění zdiva u ostění dveřních otvorů s ponecháním stávajících překladů Finální pozice dveřních otvorů vůči ose šachty, jejich požadovaná šířka a výška bude provedena podle výrobní dokumentace a dispozic vybraného dodavatele strojní části výtahové technologie. Nové překlady nad šachetními dveřmi v čelních stěnách výtahové šachty budou tvořeny ocelovými válcovanými nosníky dle výpisů ve výkresové části. ST e) Vodorovné konstrukce: Stávající žel.bet. desku tvořící podlahu strojovny výtahu, která je umístěna přímo nad výtahovou šachtou není nutné staticky upravovat, neboť modernizací strojní části výtahu nebude zvýšeno provozní zatížení působící na podlahu strojovny. Pohonná jednotka výtahu bude umístěna buď v horní části výtahové šachty nebo ve stávající strojovně nad výtah. šachtou... konečné řešení bude předmětem nabídky příslušných uchazečů o dodávku strojní části výtahové technologie. Poznámka : V případě, že bude pro umístění pohonné jednotky výtahu zvolena varianta s využitím stávající strojovny, je podmínkou, že vybraný dodavatel výtahové technologie bude při návrhu strojního zařízení respektovat stávající otvory v podlaze strojovny tak, aby nebylo nutné provádět statické posouzení stropu a následné konstrukční úpravy podlahové desky. Pakliže by návrh technologie tyto úpravy vyžadoval, je nutné v rámci dodávky strojní části kalkulovat i s náklady na statické zajištění podlahové desky strojovny. ST f) Schodiště, žebříky: Tyto kce nejsou součástí stavebního řešení. Přístupový žebřík do prohlubně výtahové šachty je předmětem dodávky strojní části výtahové technologie. ST g) Střešní konstrukce: Stávající střešní konstrukce strojovny výtahu je řešena jako plochá, dvouplášťové. V rámci této stavby nebudou žádné práce na úpravách střech prováděny. ST h) Izolace proti vodě: SPODNÍ VODA : Není součástí stavby. SRÁŽKOVÁ VODA, MOKRÉ PROVOZY : Odvedení srážkové vody od objektu a řešení hydroizolací není předmětem PD. ST i) Povrchové úpravy: OMÍTKY : Vnitřní : v rámci realizace se předpokládají opravy stávajících VPC omítek v prostoru výtahové šachty, kde bude uvažováno s cca 15 % opravou příp. výtluků a nesoudržných částí původních omítek. po osazení šachetních dveří bude dále provedeno začištění omítek kolem stavebních otvorů směrem do chodby (přidružených místností) vč. vyspravení stávajících nesoudržných částí omítek v prostoru dveří. Nové štukové omítky budou provedeny na ostění i nadpraží stavebních otvorů všech šachetních dveří. Na exponované rohy budou aplikovány příslušné systémové omítkové lišty v pozinkované úpravě. Venkovní : nejsou součástí této stavby JURICA a.s., Ateliér Sokolov, Křížová 121, Sokolov Stránka: 3/5

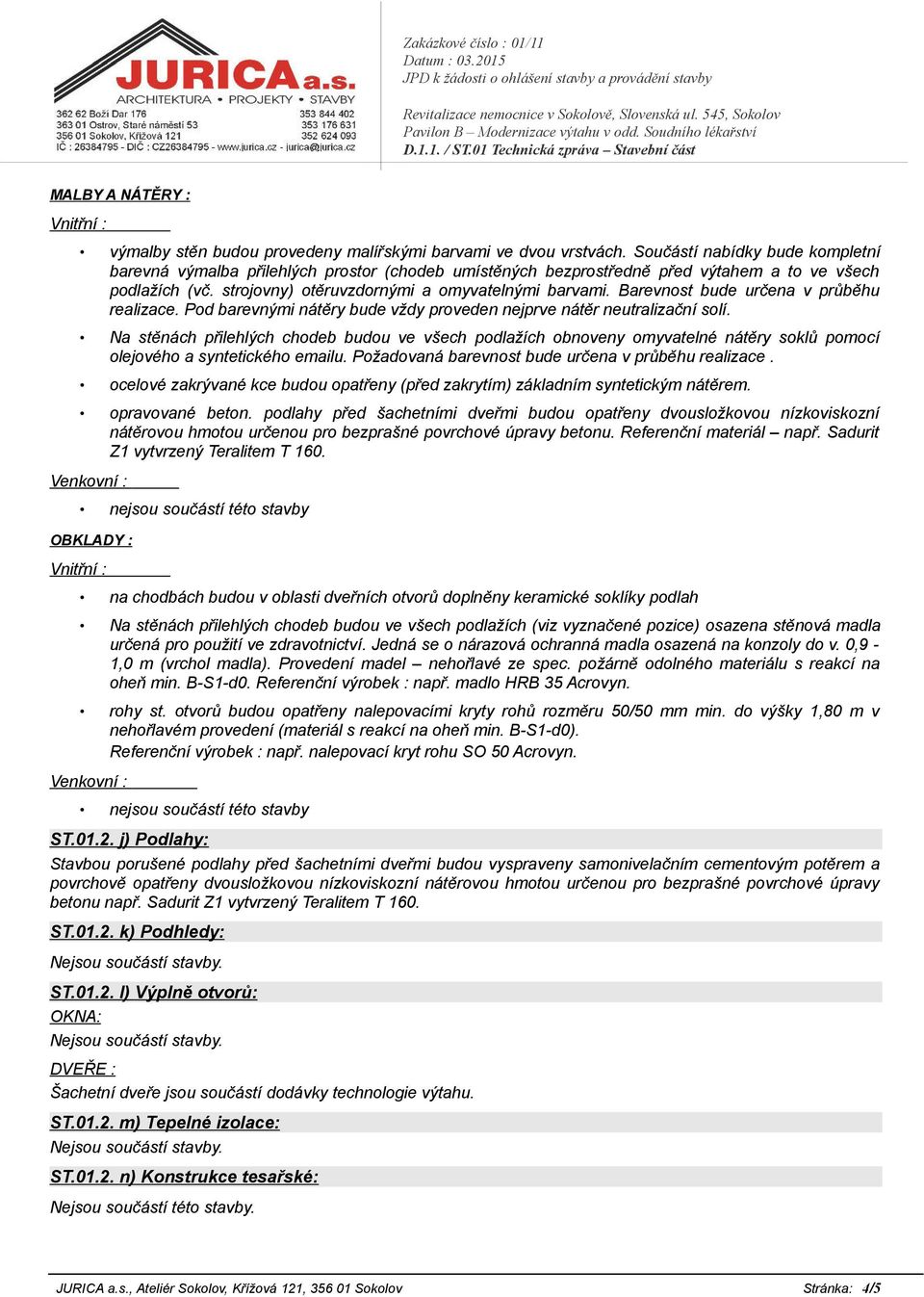

5 Zakázkové číslo : 01/11 Datum : JPD k žádosti o ohlášení stavby a provádění stavby Revitalizace nemocnice v Sokolově, Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství D.1.1. / ST.01 Technická zpráva Stavební část MALBY A NÁTĚRY : Vnitřní : výmalby stěn budou provedeny malířskými barvami ve dvou vrstvách. Součástí nabídky bude kompletní barevná výmalba přilehlých prostor (chodeb umístěných bezprostředně před výtahem a to ve všech podlažích (vč. strojovny) otěruvzdornými a omyvatelnými barvami. Barevnost bude určena v průběhu realizace. Pod barevnými nátěry bude vždy proveden nejprve nátěr neutralizační solí. Na stěnách přilehlých chodeb budou ve všech podlažích obnoveny omyvatelné nátěry soklů pomocí olejového a syntetického u. Požadovaná barevnost bude určena v průběhu realizace. ocelové zakrývané kce budou opatřeny (před zakrytím) základním syntetickým nátěrem. opravované beton. podlahy před šachetními dveřmi budou opatřeny dvousložkovou nízkoviskozní nátěrovou hmotou určenou pro bezprašné povrchové úpravy betonu. Referenční materiál např. Sadurit Z1 vytvrzený Teralitem T 160. Venkovní : nejsou součástí této stavby OBKLADY : Vnitřní : na chodbách budou v oblasti dveřních otvorů doplněny keramické soklíky podlah Na stěnách přilehlých chodeb budou ve všech podlažích (viz vyznačené pozice) osazena stěnová madla určená pro použití ve zdravotnictví. Jedná se o nárazová ochranná madla osazená na konzoly do v. 0,9-1,0 m (vrchol madla). Provedení madel nehořlavé ze spec. požárně odolného materiálu s reakcí na oheň min. B-S1-d0. Referenční výrobek : např. madlo HRB 35 Acrovyn. rohy st. otvorů budou opatřeny nalepovacími kryty rohů rozměru 50/50 mm min. do výšky 1,80 m v nehořlavém provedení (materiál s reakcí na oheň min. B-S1-d0). Referenční výrobek : např. nalepovací kryt rohu SO 50 Acrovyn. Venkovní : nejsou součástí této stavby ST j) Podlahy: Stavbou porušené podlahy před šachetními dveřmi budou vyspraveny samonivelačním cementovým potěrem a povrchově opatřeny dvousložkovou nízkoviskozní nátěrovou hmotou určenou pro bezprašné povrchové úpravy betonu např. Sadurit Z1 vytvrzený Teralitem T 160. ST k) Podhledy: Nejsou součástí stavby. ST l) Výplně otvorů: OKNA: Nejsou součástí stavby. DVEŘE : Šachetní dveře jsou součástí dodávky technologie výtahu. ST m) Tepelné izolace: Nejsou součástí stavby. ST n) Konstrukce tesařské: Nejsou součástí této stavby. JURICA a.s., Ateliér Sokolov, Křížová 121, Sokolov Stránka: 4/5

6 Zakázkové číslo : 01/11 Datum : JPD k žádosti o ohlášení stavby a provádění stavby Revitalizace nemocnice v Sokolově, Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství D.1.1. / ST.01 Technická zpráva Stavební část ST o) Konstrukce zámečnické: Součástí zámečnických prací v rámci stavební připravenosti bude zejména : dodávka ocelových překladů Ostatní ocelové prvky jsou předmětem dodávky strojní části výtahové technologie. ST p) Konstrukce truhlářské: Nejsou součástí této stavby. ST q) Klempířské konstrukce: Nejsou součástí této stavby. ST r) Trvalé vybavení stavby: V prostoru strojovny výtahu bude umístěn hasící přístroj S5 (55B). ST s) Kvalitativní předpoklady: Pro zajištění kvalitativního standardu projekt předpokládá použití všech materiálů v první jakosti. Pro zajištění kvality prací budou jako kvalitativní standard uvažovány a kalkulovány práce s přesností a odchylkami dle norem platných v České republice. Jakákoliv změna oproti tomuto předpokladu musí být konzultována s investorem a investorem odsouhlasena. To se týká rovněž jakékoliv uvažované změny materiálu uvedeného v projektu... tato změna musí být vždy v dostatečném předstihu odsouhlasena investorem a provozovatelem. Rovněž změna nebo náhrada prvku ze systému je možná pouze po dohodě s investorem & projektantem. Veškeré zpracovávané malty a betony musí být na stavbu dodány ve formě suchých hotových směsí v pytlích, příp. v přepravních zásobnících (silech). JURICA a.s., Ateliér Sokolov, Křížová 121, Sokolov Stránka: 5/5

7

8

9 D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY ZPRACOVAL : Ing. Iveta Charousková, Počerny 124, Karlovy Vary osvědčení o autorizaci v oboru požární bezpečnost staveb č PROJEKTANT : JURICA a.s., Boží Dar 176 INVESTOR : Karlovarský kraj, Závodní 353/88, Karlovy Vary NÁZEV STAVBY : Revitalizace nemocnice v Sokolově DATUM : IV.2015 Pavilon B modernizace výtahu v odd. Soudního lékařství STUPEŇ PD :DSP Slovenská ul. 545, Sokolov mob (Ing. Charousková), charouskova.iveta@seznam.cz 1

10 A., Základní údaje : Identifikace : Název stavby : Revitalizace nemocnice v Sokolově Slovenská ul. 545, Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství - řešení požární ochrany Místo stavby : Slovenská ul. 545, Sokolov, areál Nemocnice Sokolov, st.p.č. 3258/4, k.ú. Sokolov Příslušný HZS : HZS Karlovarského kraje, Územní odbor Sokolov Stupeň PD : DSP Investor : Karlovarský kraj Závodní 353/88, Karlovy Vary Projektant : JURICA a.s., Boží Dar 176 Rozsah a koncepce požárně bezpečnostního řešení odpovídá stavebnímu zákonu č. 183/2006 Sb., o dokumentaci staveb, vyhlášce č. 23/2008 Sb. změně č. 268/2011 Sb. o technických podmínkách požární ochrany staveb, a příslušným českým technickým normám. Účel a umístění stavby : Jedná se o modernizaci výtahu v oddělení Soudního lékařství ve stávajícím pavilonu B v nemocnici v Sokolově. Výtah propojuje 1.NP s 2.PP, strojovna výtahu je ve 2.NP. Navrhované stavební úpravy budou tedy realizovány pouze v části tohoto pavilonu respektive ve výtahové šachtě, která je umístěna v původní přístavbě u východního průčelí pavilonu. Použité podklady : Tato zpráva byla provedena podle těchto podkladů : PD pro vydání stavebního povolení - ČSN EN ( ) Požární klasifikace stavebních výrobků a konstrukcí staveb - Část 1: Klasifikace podle výsledků zkoušek reakce na oheň - ČSNEN (730860) Požární klasifikace stavebních výrobků a konstrukcí staveb - Část 2: Klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení - ČSN ISO 3864 ( ) Bezpečnostní barvy a bezpečnostní značky - ČSN ISO ( ) Bezpečnostní barvy a bezpečnostní značky Část1 Zásady navrhování bezpečnostních značek na pracovištích a ve veřejných prostorech - ČSN PBS Nevýrobní objekty - ČSN PBS Společná ustanovení - ČSN PBS Změny staveb - ČSN PBS Obsazení objektů osobami - ČSN PBS Ochrana staveb před šířením požáru VZT zařízením - ČSN PBS Zásobování požární vodou - ČSN EPS - Vyhl. 246/01 Sb, Zákon o PO - Vyhl. č. 23/2008 Sb. - změna č. 268/2011 Sb., - Publikace Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů 2

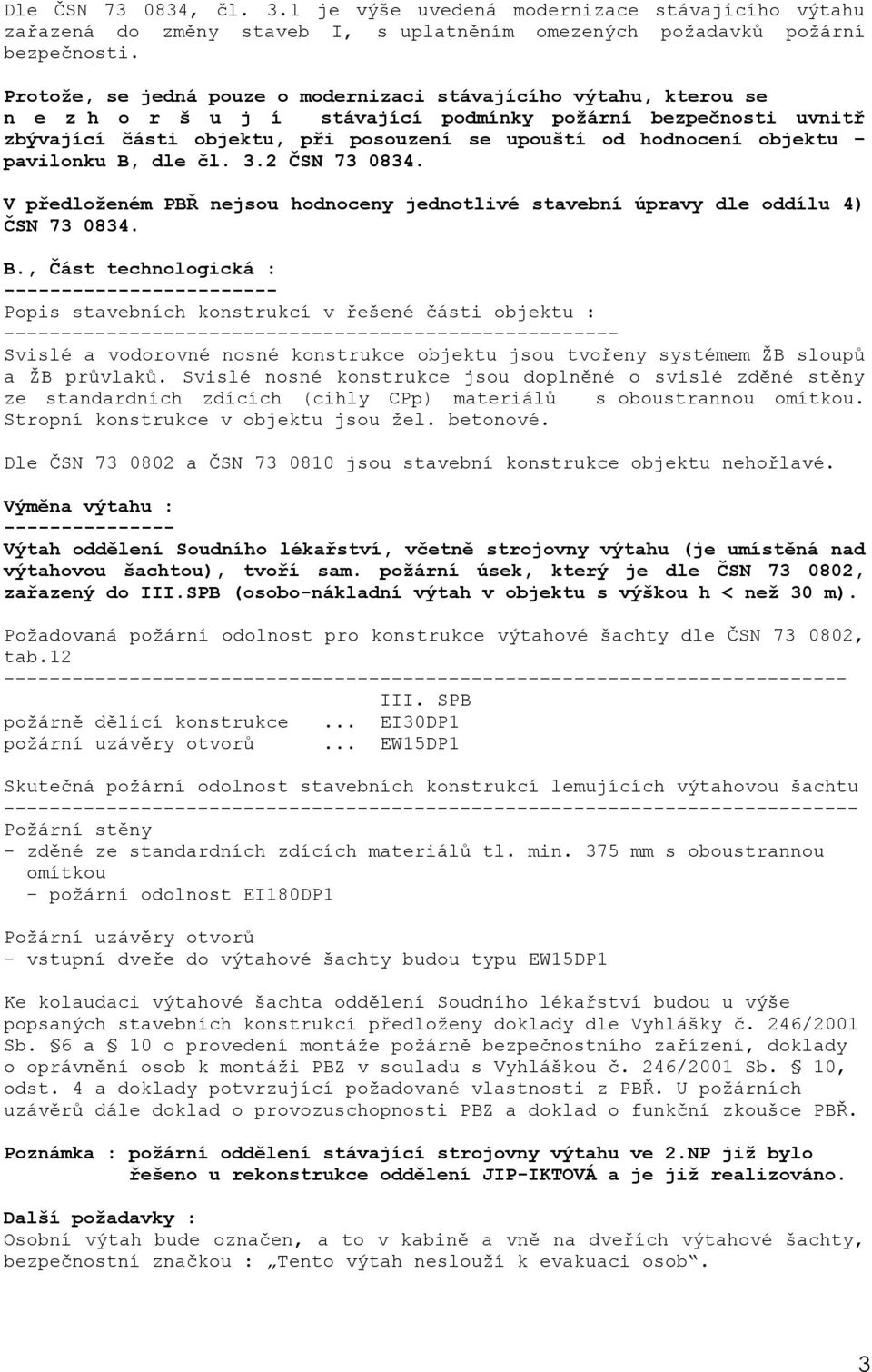

11 Dle ČSN , čl. 3.1 je výše uvedená modernizace stávajícího výtahu zařazená do změny staveb I, s uplatněním omezených požadavků požární bezpečnosti. Protože, se jedná pouze o modernizaci stávajícího výtahu, kterou se n e z h o r š u j í stávající podmínky požární bezpečnosti uvnitř zbývající části objektu, při posouzení se upouští od hodnocení objektu pavilonku B, dle čl. 3.2 ČSN V předloženém PBŘ nejsou hodnoceny jednotlivé stavební úpravy dle oddílu 4) ČSN B., Část technologická : Popis stavebních konstrukcí v řešené části objektu : Svislé a vodorovné nosné konstrukce objektu jsou tvořeny systémem ŽB sloupů a ŽB průvlaků. Svislé nosné konstrukce jsou doplněné o svislé zděné stěny ze standardních zdících (cihly CPp) materiálů s oboustrannou omítkou. Stropní konstrukce v objektu jsou žel. betonové. Dle ČSN a ČSN jsou stavební konstrukce objektu nehořlavé. Výměna výtahu : Výtah oddělení Soudního lékařství, včetně strojovny výtahu (je umístěná nad výtahovou šachtou), tvoří sam. požární úsek, který je dle ČSN , zařazený do III.SPB (osobo-nákladní výtah v objektu s výškou h < než 30 m). Požadovaná požární odolnost pro konstrukce výtahové šachty dle ČSN , tab III. SPB požárně dělící konstrukce... EI30DP1 požární uzávěry otvorů... EW15DP1 Skutečná požární odolnost stavebních konstrukcí lemujících výtahovou šachtu Požární stěny - zděné ze standardních zdících materiálů tl. min. 375 mm s oboustrannou omítkou - požární odolnost EI180DP1 Požární uzávěry otvorů - vstupní dveře do výtahové šachty budou typu EW15DP1 Ke kolaudaci výtahové šachta oddělení Soudního lékařství budou u výše popsaných stavebních konstrukcí předloženy doklady dle Vyhlášky č. 246/2001 Sb. 6 a 10 o provedení montáže požárně bezpečnostního zařízení, doklady o oprávnění osob k montáži PBZ v souladu s Vyhláškou č. 246/2001 Sb. 10, odst. 4 a doklady potvrzující požadované vlastnosti z PBŘ. U požárních uzávěrů dále doklad o provozuschopnosti PBZ a doklad o funkční zkoušce PBŘ. Poznámka : požární oddělení stávající strojovny výtahu ve 2.NP již bylo řešeno u rekonstrukce oddělení JIP-IKTOVÁ a je již realizováno. Další požadavky : Osobní výtah bude označen, a to v kabině a vně na dveřích výtahové šachty, bezpečnostní značkou : Tento výtah neslouží k evakuaci osob. 3

12 Ve strojovně výtahu bude umístěný (bude ponechán stávající) 1 ks hasicí přístroj typ S5 (55B). Sněhový hasicí přístroj bude situovaný na vodorovné stavební konstrukce, a bude vhodným způsobem zajištěný proti pádu. V souladu s 9 vyhlášky MV č. 246/2001 Sb., o požární prevenci bude při kolaudaci prokázána jeho provozuschopnost dokladem o jeho kontrole provedené podle podmínek stanovených vyhláškou, kontrolním štítkem a plombou spouštěcí armatury. Kontrola hasicího přístroje se provádí v rozsahu a způsobem stanoveným právními předpisy, normativními požadavky a průvodní dokumentací výrobce po každém jeho použití nebo tehdy, vznikne-li pochybnost o jeho provozuschopnosti (např. při mechanickém poškození) a nejméně jednou za rok, pokud průvodní dokumentace výrobce, ověřená projektová dokumentace nebo posouzení požárního nebezpečí pro některé případy instalací (např. v chemicky agresivním prostředí) nestanoví lhůtu kratší. První kontrola provozuschopnosti hasicího přístroje musí být provedena nejdéle jeden rok před jeho instalací. Závěr : Modernizace stávajícího výtahu oddělení Soudního lékařství, je při dodržení výše uvedených opatření v souladu s požadavky ČSN požární bezpečnosti staveb. 4

13 OCHRANA PŘED NEBEZPEČNÝM DOTYKEM NEŽIVÝCH ČÁSTÍ : SAMOČINNÝM ODPOJENÍM OD ZDROJE A DOPLŇUJÍCÍM POSPOJOVÁNÍM DLE ČSN ed.2 ROZVODNÁ SOUSTAVA : 3 NPE~50Hz, 230/400V, TN-S Ateliér AIP Ved. proj. : Fischer Miroslav Investor Akce : Objekt : Výkres : : Sokolov, Křížová 121 : Ing. Jurica Anton : Karlovarský kraj Projektant Kreslil Kontroloval : Ing. Jurica Anton Místo stavby: Sokolov Charakter stavby : Stavební úpravy Stupeň PD : Dokumentace pro ohlášení stavby : Ing. Nádvorník Vojtěch : HP Designjet T610 Revitalizace nemocnice v Sokolově Slovenská ul. 545, Sokolov, Pavilon B Modernizace výtahu v odd. soudního lékařství D.1.4 / SILNOPROUD Půdorys strojovny Ateliér Ostrov : Ateliér Sokolov : Datum Zakázka č. : Formát Číslo výkresu : : : Boží Dar 176, IČ Staré náměstí 53, Ostrov tel , , fax Křížová 121, Sokolov tel , , fax IV/ /11 1A4 Měřítko : 1:50 Číslo paré : 01/11-D EL.1

14 T E C H N I C K Á Z P R Á V A D.1.4 / SILNOPROUD Datum: 28. dubna 2015 Čís. zakázky : 01/11 AIP: Vypracoval: Stupeň: Akce: Ing. Borák Pavel Ing. Nádvorník Vojtěch Dokumentace pro ohlášení stavby Revitalizace nemocnice v Sokolově, Slovenská 545, Sokolov, Pavilon B Modernizace výtahu v odd. soudního lékařství 01/11-D.1.4-EL.0

15 Napojení: výtahu zůstane stávající. V případě délkové potřeby dojde k napojení stávajícího kabelu v krabici na svorkovnici kabelem CYKY 5Cx16 mm 2 (ověřit soustavu TN-C, TN-S a průřez přívodního kabelu). El. rozvody: Rozvody elektroinstalace se provedou kabely dodávky technologie. Osvětlení: strojovny bude stávající. Svítidla se vyčistí a osadí novými světelnými zdroji, případně i startéry. V případě nesplnění intenzity osvětlení v nástupních stanicích se nad vstupní dveře do výtahu osadí svítidla spínaná infračidly. Rozvodná soustava: 3 NPE ~50Hz, 230/400V, TN-C (TN-S) Ochrana před nebezpečným dotykem neživých částí: Samočinným odpojením od zdroje a doplňujícím pospojováním dle ČSN ed.2. Elektroinstalace podléhá výchozí a pravidelným revizím dle ČSN a ČSN Do projektové dokumentace se zakreslí všechny změny oproti projektu dle skutečné realizace. Použité normy: ČSN ed.2, ed.2, ed.2, ed.2, (normy pro elektrické rozvody). Prostředí - vnější vlivy: AA4, AB5, AC1, AD1, AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN1, AP1, AQ1, AR1, AS1, BA1, BC1, BD1, BE1, CA1, CB1 - prostředí normální, běžná elektroinstalace Při provádění rozvodů a následném provozu elektroinstalace je třeba dodržovat BOZP dle ČSN EN ed. 2. a ČSN EN Obsluha a práce na elektrických zařízeních. Veškeré elektroinstalační práce musí být provedeny podle platných norem a předpisů organizace, která má platné oprávnění pro předmětnou činnost, v souladu s 3 písm. a) - vyhlášky č.20/1997sb., ve znění vyhlášky č.553/1990sb. a později vydaných předpisů.

16 OBCHODNĚ TECHNICKÁ SPECIFIKACE VÝTAHU - Modernizace výtahu Nemocnice Sokolov Pavilon B východní křídlo, Soudní lékařství Investor (zákazník dle SOD) Karlovarský Kraj Stavba: Nemocnice Sokolov Pavilon B Modernizace výtahu v odd. Soudního lékařství Základní data výtahu 1.Typ výtahu Trakční osobní výtah bez požadavku na evakuační provoz 2.Nosnost Min kg (21 osob) 3.Rychlost Min. 1,0 ms-1 4.Zdvih 8,15 m 5.Počet stanic/nástupišť 3/3 6.Označení stanic 1, -1,-2 7.Výchozí stanice -1 8.Kabina š. x h. x v. Min. světlý rozměr kabiny 1400 x 2350 x a Provedení kabiny Prokládací, kovová 8b Podlaha Protiskluzová (lino, guma apod.) 8c Stěny Nerez Zrcadlo Není potřeba Madlo Na levé i pravé stěně Ostatní Okopové plechy - nerez brus 8d Strop Podhled zapuštěné bodové osvětlení LED 8e Výbava Nerezový ovládací panel na výšku kabiny Hovorové zařízení dle NV č. 27/2003 Sb., GSM brána Nouzové osvětlení dle ČSN EN 81.1 Digitální polohová signalizace Ovladač nouzové signalizace Signalizace přetížení Tlačítko nuceného otevírání dveří Automatický dojezd při výpadku el. energie Celoplošná světelná clona Dveře kabina/nástupiště 9.Kabinové dveře + provedení Automatické teleskopické dveře š.xv. min. 1300x2000mm v provedení nerez brus 10.Šachetní dveře + provedení Automat. teleskopické dveře š.xv. min. 1300x2000mm v provedení nástřik RAL 7038 požární odolnost EW15DP1 Ovladačová kombinace 11.Ovl. kombinace stanice Přivolavač s ukazatelem směru jízdy a polohy v každé stanici, 12.Řízení Mikroprocesorové, frekvenční měnič, obousměrný sběr 13.Pohon Elektrický - bezpřevodový, frekvenčně řízený, max. 14kW 13a Hlavní vypínač Nový 13c Přípojka Nová - vedeno k UPS CYKY 5x16, jistič 63/3/B včetně revize Strojovna Pohonná jednotka bude umístěna buď v horní části výtahové šachty nebo ve stávající strojovně nad výtahovou šachtou Šachta 15.Šachta 15a Opláštění šachty 15b Hlava 15c Prohlubeň 15d Vstup do prohlubně 15e Osvětlení šachty Stávající - Zděná 2400 x 3000 Zdivo zajištěno dle projektu stavební části mm mm Žebříkem dodavatel výtahu Nové dodá dodavatel výtahu 16. Prostředí Stávající - Strojovna a šachta prostředí normální dle ČSN EN ,odst.2.TAB 51A s ohledem na ČSN 81-1-čl (požadovaná teplota C) 17. Protiváha Nová vodítka včetně nové protiváhy 18. Vodítka kabiny Nová 19.Díly šachty Konstrukční barva 20. Ostatní požadavky -
