INSPIRE prohĺıžecí a stahovací služby pro témata AD a AU. témata Adresy a Územní správní jednotky

Transkript

1 INSPIRE prohĺıžecí a stahovací služby pro témata Adresy a Územní správní jednotky zcela zdarma Bc. Michal Med Konference Geoinformace ve veřejné správě,

2 1 Datová specifikace pro INSPIRE

3 INSPIRE datové specifikace Adresy a Územní správní jednotky Annex I Stahovací a prohĺıžecí služby Současné verze datových specifikací a technických příruček INSPIRE DataSpecification AD v3.0.1 INSPIRE DataSpecification AU v3.0.1 Technical Guidance Download Services v3.0 Technical Guidance View Services v3.1

4 Obsah datových specifikací Obsah a struktura dat Referenční systémy Kvalita dat Metadata Distribuce dat Data content and structure Feature catalogue Portrayal Layer Types Portrayal Default Styles

5 Ukázka katalogu a stylů

6 1 Datová specifikace pro INSPIRE

7 O GML Geography Markup Language GML verze Vychází z XML, definován Open Geospatial Consortium (OGC) Uchovává geografické vektorové informace a jejich atributy Validace oproti.xsd schématům poskytovaným JRC

8 Obsah GML obecně Hlavička Obsahuje informace o verzi xml a kódování SpatialDataSet kořenový element identifikátor použitá validační schémata schemalocation definice namespace identifikátor jedinečný v rámci CELÉHO INSPIRE AD.SD metadata member prvky obsahující informace o prostorových prvcích a jejich atributech

9 Obsah GML téma AD Téma Addresses obsahuje následující prvky member: AdminUnitName správní jednotky Stát povinný dle INSPIRE Obec povinná v adrese AddressAreaName oblast sdružující adresní místa MOP MOMC Část obce ThoroughfareName ulice nebo cesta PostalDescriptor PSČ, respektive pošta Address samotné adresní místo

10 Obsah GML téma AD Adresa je složená z odkazů na komponenty adresy. Adresní místo je dle směrnice jedinou povinně zobrazovanou vrstvou v tématu AD. Address obsahuje řadu atributů: inspireid jedinečný identifikátor v rámci INSPIRE v namespace CZ CUZK AD AD alternativeidentifier využito pro zápis celé adresy ve stringu position geometrie, obsahuje definiční bod adresního místa včetně podrobností locator označení číslem parcel xlink do tématu CP building xlink do tématu BU component xlink na adresní komponenty

11 Obsah GML téma AD position <A D : p o s i t i o n> <A D : G e o g r a p h i c P o s i t i o n> <AD:geometry> <gml: Point gml: id= P.AD srsname= u r n : o g c : d e f : c r s : E P S G : : s r s D i m e n s i o n= 2 > <g m l :pos> </ g m l :pos> </ g m l : P o i n t> </ AD:geometry> <A D : s p e c i f i c a t i o n>e n t r a n c e</ A D : s p e c i f i c a t i o n> <AD:method>b y A d m i n i s t r a t o r</ad:method> <A D : d e f a u l t>t r u e</ A D : d e f a u l t> </ A D : G e o g r a p h i c P o s i t i o n> </ A D : p o s i t i o n>

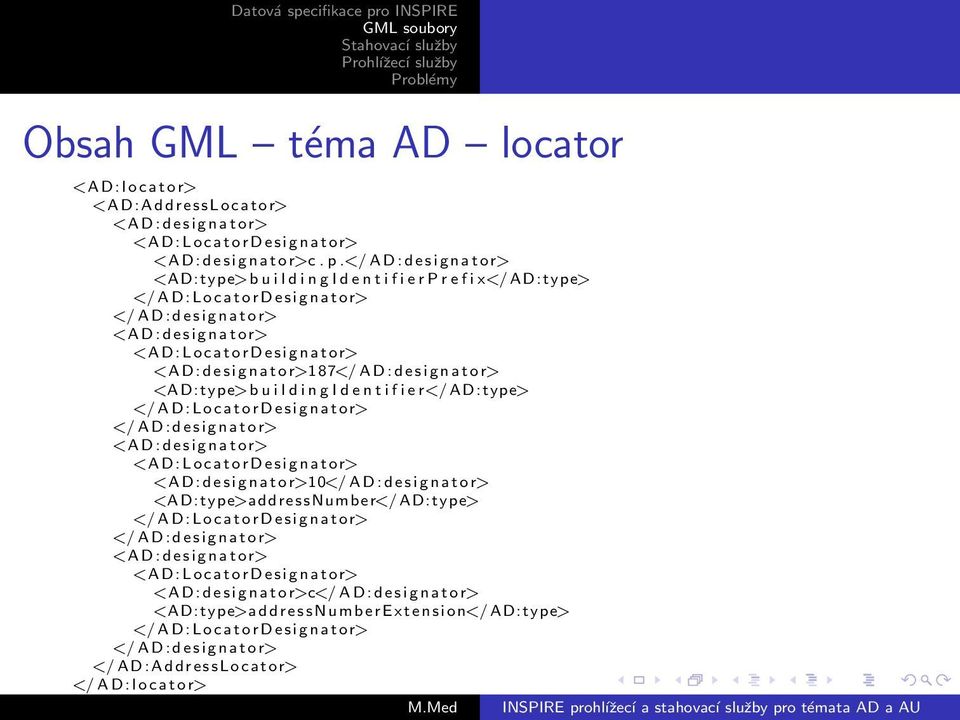

12 Obsah GML téma AD locator <A D : l o c a t o r> <AD:AddressLocator> <A D : d e s i g n a t o r> <A D : L o c a t o r D e s i g n a t o r> <AD: designator>c. p.</ AD: designator> <AD:type>b u i l d i n g I d e n t i f i e r P r e f i x</ AD:type> </ A D :LocatorDesignator> </ A D : d e s i g n a t o r> <A D : d e s i g n a t o r> <A D : L o c a t o r D e s i g n a t o r> <A D : d e s i g n a t o r>187</ A D : d e s i g n a t o r> <AD:type>b u i l d i n g I d e n t i f i e r</ AD:type> </ A D :LocatorDesignator> </ A D : d e s i g n a t o r> <A D : d e s i g n a t o r> <A D : L o c a t o r D e s i g n a t o r> <A D : d e s i g n a t o r>10</ A D : d e s i g n a t o r> <AD:type>addressNumber</ AD:type> </ A D :LocatorDesignator> </ A D : d e s i g n a t o r> <A D : d e s i g n a t o r> <A D : L o c a t o r D e s i g n a t o r> <A D : d e s i g n a t o r>c</ A D : d e s i g n a t o r> <AD:type>a d d r e s s N u m b e r E x t e n s i o n</ AD:type> </ A D :LocatorDesignator> </ A D : d e s i g n a t o r> </ AD:AddressLocator> </ A D : l o c a t o r>

13 Schéma tématu AD

14 Obsah GML téma AU Téma AdministrativeUnits obsahuje následující prvky member: AdministrativeUnit územní správní jednotky, evidujeme: Stát Kraj (VÚSC) Okres Obec AdministrativeBoundary hranice územních správních jednotek, liniová geometrie NUTSRegion v rámci NUTS regionů uvádíme NUTS1 ekvivalentní se státem NUTS3 ekvivalentní s krajem (VÚSC)

15 Obsah GML téma AU AdministrativeUnit obsahuje tyto prvky: geometry plošná geometrie územní správní jednotek polygon nationalcode kód státu podle ISO CZ inspireid jedinečný identifikátor v rámci INSPIRE v namespace CZ CUZK AU AU nationallevel úroveň národního členění 4thOrder nationallevelname název úrovně národního členění Obec country oficiální název státu Czech Republic name název územní správní jednotky Dolní Pěna NUTS xlink na prvek NUTSRegion lowerlevelunit xlink na všechny jednotky nižší úrovně psadající pod tuto jednotku upperlevelunit xlink na jednotku vyšší úrovně členění boundary xlink na všechny hranice jednotky

16 Obsah GML téma AU AdministrativeBoundary obsahuje prostorové určení hranic jako liníı od trojmezí do trojmezí na nejnižší úrovni členění. NUTSRegion obsahuje informace o oblasti NUTS. V České Republice je NUTS1 shodná s územím státu a NUTS3 je shodné s územími krajů.

17 Schéma tématu AU

18 1 Datová specifikace pro INSPIRE

19 dle INSPIRE Předpřipravené soubory AD po obcích AU jeden pro celou ČR WFS ATOM prozatím neimplementujeme

20 předpřipravené soubory Rozsah souborů Pro téma Adresy jsou připraveny soubory po obcích. Pro téma Územní správní jednotky se soubory připravují. Souřadnicové systémy: S-JTSK Krovak East North EPSG:5514 ETRS EPSG:4258 Struktura dat předpřipravené Soubory jsou komprimovány jako zip

21 WFS Web Feature Service verze Standard Open Geospatial Consortium ( ) Stahování georeferencovaných dat ze serveru services.cuzk.cz Podporované funkce: getfeature getcapabilities

22 WFS Podporované souřadnicové systémy: S-JTSK / Krovak East North ETRS89 WGS 84 Popular Visualisation CRS / Mercator WGS 84 / Pseudo-Mercator S-42 a další... On the fly transformace

23 WFS AD Služba je omezená počtem prvků a velikostí BBOXu 4000 m prvků Vrstva Address obsahuje bodovou vrstvu adresních míst Testovací verze dostupná přes

24 Ukázka dat v programu GIS

25 WFS AU Zatím se připravují Budou obsahovat vrstvy: Administrative Unit polygony Administrative Boundary linie NUTS Region polygony Omezení zatím neurčená větší území, menší počet prvků

26 ATOM Webový standard pro publikování syndikovaného obsahu Pro geoinformace malá podpora SW QGIS deegree Snowflake Poskytuje předpřipravená data

27 1 Datová specifikace pro INSPIRE

28 Řídí se podle dokumentu Technical Guidance View Services v3.1 a ISO Povinně Web Mapping Services (WMS) ve verzi Standard Open Geospatial Consortium ( ) Zobrazování v aplikaci Marushka R od firmy Geovap

29 Obsahem prohĺıžecích služeb dle INSPIRE jsou: Get View Service Metadata Get Map Link View Services

30 Formát dotazu VERSION SERVICE WMS REQUEST getcapabilities/getmap LANGUAGE code FORMAT text/xml

31 getcapabilities Podle.xsd schématu WMS INSPIRE prvky v elementu ExtendedCapabilities Obsahuje informace o: Povoleném rozsahu dotazu Podporovaných souřadnicových systémech Jazyku Vrstvách

32 getcapabilities dle INSPIRE Rozšířené vlastnosti (ExtendedCapabilities) INSPIRE ResourceAbstract, Resource Type, Mandatory Keyword, Temporal Reference, Conditions For Access And Use, Limitations On Public Access, Responsible Organisation, Metadata Point of Contact, Metadata Date, Metadata Language, Spatial Data Service Type, Response Language, Supported Languages, Resource Locator, GetDownloadService MetadataOperationMetadata, Get Spatial Dataset Operation Metadata, Get Describe Spatial Dataset Operation Metadata, Get Link Download Service Operation Metadata, Spatial Datasets Metadata

33 styly Styly jdou definovány v DS pro jednotlivá témata Téma AD Vrstva Addresses čtvereček o straně 6 pixelů, barva podle typu geometrie

34 Vrstvy v AD

35 ukázka AD

36 styly Styly jdou definovány v DS pro jednotlivá témata Téma AU obsahuje vrstvy Administrative Unit žlutý polygon Administrative Boundary červená linie Condominium nevedeme NUTS Region šedý polygon

37 ukázka AU

38 1 Datová specifikace pro INSPIRE

39 INSPIRE ještě není dodělaný Annex II a III draft 3.0rc3 Chybějící.xsd schémata Téma Budovy

40 getcapabilities interoperabilita s INSPIRE Podle OGC schématu WFS/WMS Přídavné prvky podle INSPIRE problém v INSPIRE validátoru Právě řešíme

41 Schémata neodpovídají naším datům chybí dvojitá geometrie definiční bod a polygon (pouze u CP) vazby do okolních systémů ZABAGED způsoby využití budov nedostatečné možnosti

42 řešení Zpětná vazba Rozšíření specifikací Meziresortní spolupráce Kromě harmonizovaného tématu AU připravujeme neharmonizované téma extended Units obsahující prvky navíc

43 Děkuji za pozornost
