Osnova kurzu. Elektrické stroje 2. Úvodní informace; zopakování nejdůležitějších vztahů Základy teorie elektrických obvodů 3

Rozměr: px
Začít zobrazení ze stránky:

Download "Osnova kurzu. Elektrické stroje 2. Úvodní informace; zopakování nejdůležitějších vztahů Základy teorie elektrických obvodů 3"

Transkript

1 Osnova kurzu 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) 13) Úvodní informace; zopakování nejdůležitějších vztahů Základy teorie elektrických obvodů 1 Základy teorie elektrických obvodů 2 Základy teorie elektrických obvodů 3 Základy teorie elektrického pole 1 Základy teorie elektrického pole 2 Základy teorie elektrického pole 3 Rozvod elektrické energie Elektrické stroje 1 Výroba elektrické energie Elektronické prvky Elektronické přístroje 1

2 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 2

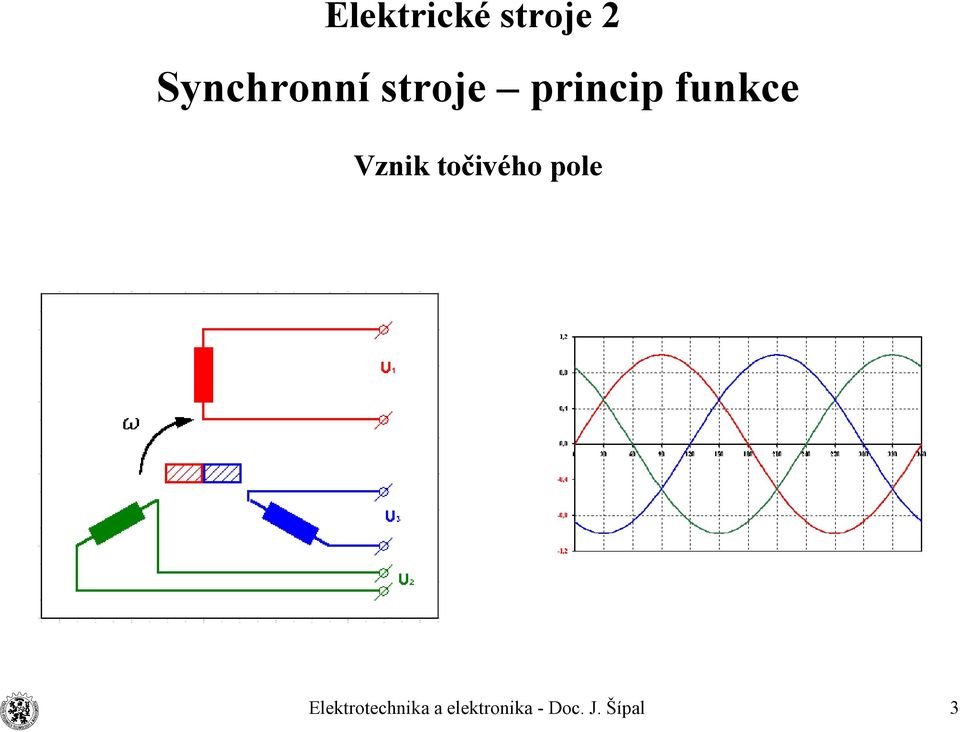

3 Synchronní stroje princip funkce Vznik točivého pole 3

4 Synchronní stroje princip funkce Vznik točivého pole 4

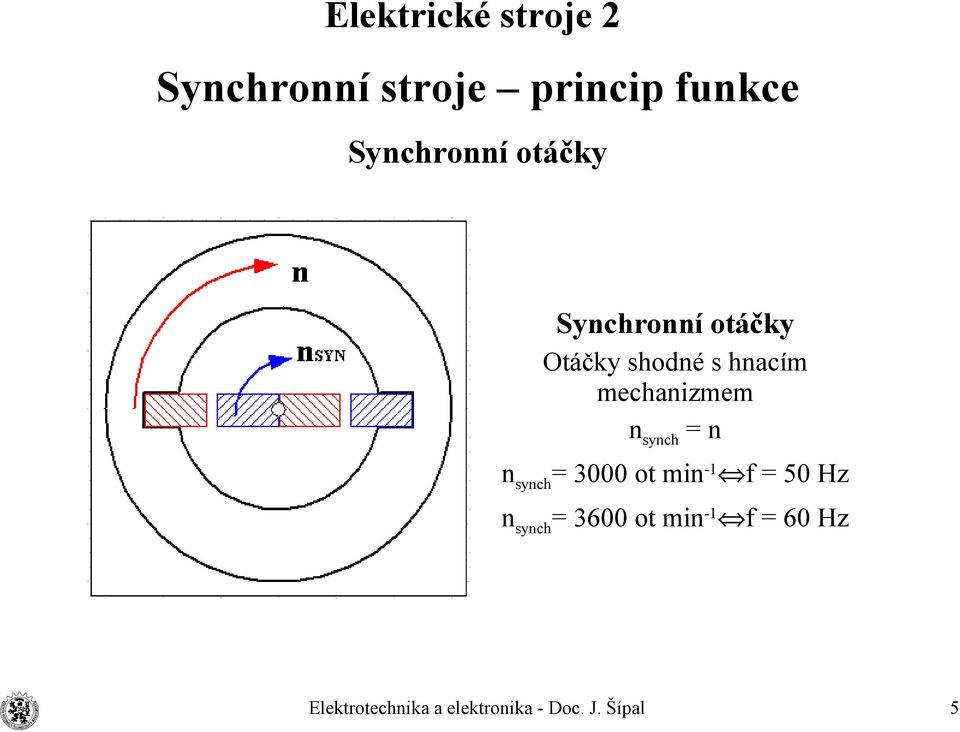

5 Synchronní stroje princip funkce Synchronní otáčky Synchronní otáčky Otáčky shodné s hnacím mechanizmem nsynch = n nsynch= 3 ot min-1 f = 5 Hz nsynch= 36 ot min-1 f = 6 Hz 5

6 Synchronní stroje princip funkce Vztah mezi elektrickým a mechanickým úhlem 6

7 Synchronní stroje princip funkce Vztah mezi elektrickým a mechanickým úhlem E =p M p počet pólpárů 7

8 Synchronní stroje princip funkce Pólpáry Počet pólpárů rotoru a statoru musí být vždy shodný! 8

9 Synchronní stroje princip funkce Synchronní otáčky ns = f * 6 / p ns synchronní otáčky f frekvence nap. napětí p počet pólpárů p ns Synchronní ot. při f = 5 Hz

10 Synchronní stroje princip funkce Rozdělení synchronních strojů vstup výstup název Generátory turboalternátory hydroalternátory mechanická elektrická elektrická mechanická synchronní motory elektrická elektrická synchronní kompenzátory 1

11 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 11

12 Synchronní stroje konstrukce Obecná konstrukce stroje Hlavní obvody Hledisko mechanické elektrické stator rotor budící vinutí indukt <=> kotva Sběrací ústrojí Způsob chlazení Konstrukční uspořádání 12

13 Synchronní stroje konstrukce Třífázové stroje (jednofázové výjimka) Velké výkony Budící vinutí (induktor) - rotor - dva kroužky Kotva (indukt) - stator Výhoda: střídavá napětí (6; 22; 35 kv) - bez kluzných kontaktů Malé výkony Budící vinutí (induktor) - stator Kotva (indukt) - rotor - tři kroužky 13

14 Synchronní stroje konstrukce Stator Složený z plechů stažený svorníky Vinutí velký krok 14

15 Synchronní stroje konstrukce Stator čelo aktivní délka - L krok cívky (závitu) - y čelo, vývody 15

16 Synchronní stroje konstrukce Zapojení statoru hvězda Y Zapojení statoru trojúhelník D 16

17 Synchronní stroje konstrukce Rozdělení synchronních strojů Stroj s vyniklými póly Stroj s hladkým rotorem 17

18 Synchronní stroje konstrukce Rotor Hladký rotor Vysoké rychlosti Frézovaný výkovek Vinutí zaklínováno v drážkách 18

19 Synchronní stroje konstrukce Rotor Rotor s vyniklými póly pomaluběžný stroj Rotorová hvězda Póly Pólové nástavce 19

20 Synchronní stroje konstrukce Rotor Rotor s vyniklými póly 2 pólpáry 15 ot min-1 Tlumící vinutí Funkce klecového vinutí Asynchronní rozběh 2

21 Synchronní stroje konstrukce Provedení vodorovné - turboalternátor (motor) S budičem na hřídeli Statická budící souprava 21

22 Synchronní stroje konstrukce Provedení svislé - hydroalternátor (motor) S budičem na hřídeli Statická budící souprava 22

23 Synchronní stroje konstrukce Výkon a hlavní rozměry stroje D F= BIl M= F 2 1 I = A π D k V cos ϕ 2 P= Mϖ n 1 D P = B A π D k V cos ϕ l 2 π P π2 = k V A B cos ϕ = C 2 D l n 12 P - výkon M - moment síly D - průměr rotoru (vrtání statoru) B - mg indukce I - proud statoru A - proudová hustota statoru kv - koeficient vinutí statoru Cos ϕ - účiník 2 P=D l n C 23

24 Synchronní stroje konstrukce Mezní rozměry turbogenerátorů Způsob chlazení 2p D [m] l [m] P [MVA] nepřímé vzduchem 2 1,2 7 7 nepřímé vodíkem 2 1, , , přímé vodou supravodivý rotor 2 4 projekt

25 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 25

26 Synchronní stroje provoz Podmínky paralelní spolupráce Síť - stroj 1. Shodný sled fází. kontrola při výstavbě a po každé rekonstrukci. 2. Shodné napětí. Regulace buzením. 3. Shodné otáčky. Regulací výkonu pohonné jednotky. 26

27 Synchronní stroje provoz Fázování na světlo 27

28 Synchronní stroje provoz Fázování na tmu 28

29 Synchronní stroje provoz Synchronní generátor Konstrukce a použití: Rotor - budící vinutí buzení pomocným dynamem, nebo statickou budící soupravou Rychloběžné stroje 3 ot min-1; pohon parní nebo spalovací turbína Pomaluběžné stroje pohon vodní turbína Provoz: Rozběh naprázdno: turbínou Fázování Postupné zatěžování 29

30 Synchronní stroje provoz Synchronní motor Konstrukce a použití: rotor - permanentní magnet - malé pohony - regulační technika, zapisovače rotor - budící vinutí - velké pohony Provoz: Rozběh naprázdno: pomocným pohonem nebo asynchronní vinutí na rotoru Fázování jako u generátoru Postupné zatěžování 3

31 Synchronní stroje provoz Synchronní kompenzátor Použití: vyrovnávání odběrů jalové energie v síti Spotřeba činné energie - pokrytí, mechan. a ventilačních ztrát Provoz: Rozběh pomocný pohon nebo asynchronní vinutí Přifázování Provoz - změna buzení => změna dodávky jalové energie 31

32 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 32

33 Asynchronní stroje princip funkce Rozdělení asynchronních strojů vstup výstup název mechanická elektrická Asynchronní Generátory elektrická mechanická Asynchronní motory 33

34 Asynchronní stroje princip funkce Indukované napětí v závitu 34

35 Asynchronní stroje princip funkce Uvolníme-li závit => otáčí se ve smyslu otáčení vnějšího magnetického pole n < nsynch Skluz nsí nsy= p SY R nsy nr s= = SY nsy Skluz zatíženého motoru s =,2 až,1 nr= 1 s nsy 35

36 Asynchronní stroje princip funkce Momentová charakteristika Klosův vztah szv skluz zvratu M=Mmax 2 szv s s szv 36

37 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 37

38 Asynchronní stroje - konstrukce Uložení Patkový Přírubový Počet fází Magnetický obvod statoru a vinutí statoru jako u synchronního stroje 38

39 Asynchronní stroje konstrukce Zapojení statoru - hvězda 39

40 Asynchronní stroje konstrukce Zapojení statoru - trojúhelník 4

41 Asynchronní stroje konstrukce Magnetický obvod rotoru složené plechy Vinutí rotoru vyvedené na kroužky, nebo zapojené do krátka (klecové vinutí) Kroužkové motory 41

42 Asynchronní stroje konstrukce Zapojení kroužkového asynchronního motoru 42

43 Asynchronní stroje konstrukce Zapojení rotoru do krátka klecové vinutí 43

44 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 44

45 Asynchronní stroje provoz Rozběh asynchronního stroje Zvětšení záběrového momentu Omezení záběrového proudu 45

46 Asynchronní stroje provoz Rozběh kroužkového asynchronního motoru pomocí proměnného odporu v rotoru 46

47 Asynchronní stroje provoz Rozběh asynchronního stroje Zvětšení záběrového momentu Omezení záběrového proudu 47

48 Asynchronní stroje provoz Rozběh klecového asynchronního motoru pomocí proměnného odporu v rotoru 48

49 Asynchronní stroje provoz Rozběh asynchronního motoru změnou napětí ve statoru Přepínání hvězda trojúhelník Rozběh asynchronního motoru změnou napětí ve statoru 49

50 Lineární motory Konstrukce motoru Porovnání charakteristik 5

51 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 51

52 Krokové motory Pohon bez zpětné vazby Stator cívky (4; 8; 16; 32; atd.) - cívková rozteč = krok Rotor permanentní magnet vrubovaný počet vrubů je shodný s počtem cívek statoru 52

53 Krokové motory Princip funkce Cívkou protéká proud Magnetické pole pootočí rotor Postupné spínání otáčení rotoru 53

54 Krokové motory Označení cívek po směru hodinových ručiček Krokový motor unipolární napájení jedné cívky Výhody: Menší procházející proud motorem Nevýhody: Menší přesnost řízení a kroutící moment Krokový motor bipolární současné napájení protilehlých cívek Výhody: Větší kroutící moment Nevýhody: Vyšší spotřeba proudu 54

55 Krokové motory Počet fází motoru počet kroků Jednofázový motor Dvoufázový motor Cívka Krok1 Krok2 Krok3 Krok4 Krok Cívka Krok1 Krok2 Krok3 Krok4 Krok5 Krok6 Krok7 Krok8 Krok

56 Krokové motory 56

57 Osnova přednášky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) Synchronní stroje princip funkce Synchronní stroje konstrukce Synchronní stroje - provoz Asynchronní stroje princip funkce Asynchronní stroje konstrukce Asynchronní stroje - provoz Komutátorové stroje princip funkce Komutátorové stroje konstrukce Komutátorové stroje provoz Lineární motory Krokové motory Univerzální komutátorové motory 57

58 Univerzální komutátorové motory Princip funkce: Sériový stejnosměrný motor napájení střídavým napětím Konstrukce: Magnetický obvod rotoru i statoru složený z plechů. Budící vinutí méně závitů nežli stejnosměrný motor Provoz: Obvyklá velikost do 1,5 kw a otáčky do 3 ot min-1 Otáčky závislé na zatížení podobně jako u ss motoru Použití domácí jednofázové elektrospotřebiče 58

59 Použitá literatura: 1) BASTIAN P. A kol. - Praktická elektrotechnika; Europa Sobotáles Praha 26; ISBN X 2) H ÄBERLE G. a kol. - Elektrotechnické tabulky pro školu i praxi; Europa Sobotáles Praha 26; ISBN ) HEŘMAN a kol Příručka silnoproudé elektrotechniky; SNTL Praha ) MATĚNA Š. - Výroba a rozvod elektrické energie II; SNTL Praha ) TKOTZ K. Příručka pro elektrotechniky; Europa Sobotáles Praha 22; ISBN ) VOŽENÍLEK P. Kurs elektrotechniky; SNTL Praha

60 Opakovací otázky 1) 2) 3) 4) 5) 6) 7) 8) 9) 1) 11) 12) 13) 14) 15) Vysvětlete co jsou to synchronní otáčky. Vysvětlete vznik točivého magnetického pole. Popište obecnou konstrukci stroje. Vysvětlete na čem záleží výkon stroje. Popište provedení turbogenernátoru. Popište provedení hydrogenerátoru. Popište podmínky paralelní spolupráce a fázování. Vysvětlete princip činnosti asynchronního stroje. Vysvětlete pojem skluz. Popište momentovou charakteristiku asynchronního stroje. Rozdělení asynchronních strojů. Popište konstrukci asynchronního stroje a zapojení. Rozběh asynchronního motoru. Popište princip lineárního motoru. Vysvětlete funkci krokového a univerzálního komutátorového motoru. 6
