Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků TRIO

Transkript

1 Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků Kritéria posuzování nájemního materiálu Vydání: 01/ Strana 1 z 6

2 OBECNÉ ZÁSADY PRO VÝMĚNU VNĚJŠÍCH PROFILŮ A VNITŘNÍCH ŽEBER PANELŮ Popis poškození: Vnější profil nebo vnitřní žebro je ohnuté, utržené, naříznuté nebo jinak poškozené. Kritérium: Provádíme-li výměnu vnějšího profilu nebo vnitřního žebra, nesmí být poškozeny žádné sousedící vnější profily ani sousedící vnitřní žebra (viz. obrázek č. 1) Kalkulace: Práce: - demontáž překližky - odstranění poškozeného žebra - přivaření nového žebra - montáž překližky Materiál: - vnější profil, vnitřní žebro Obrázek č. 1: výměna dvou a více spolu sousedících profilů nebo žeber není povolena Strana 2 z 6

3 1. Poškození rámu Vytržené části profilu, výztuhy výměna profilu panelu Prohnutí po diagonále, kontrola hliníkovou latí, stanovení deformace změřením délky diagonál Velikost prohnutí 8mm nad 8mm Rozdíl z měření diagonál < 6mm 6mm Prvek je prohnutý - kontrola hliníkovou latí 8 mm nad 8 mm deformace prvku o více než 8 mm, Strana 3 z 6

4 Vyboulený profil zkontrolovat úhel (změřením délky diagonál, povolená odchylka činí max. 4 mm); zkontrolovat, zda prvek řádně doléhá k jinému prvku/zda jej lze stohovat a zda lze bez problémů použít zámek BFD pokud prvek řádně nedoléhá k jinému prvku/nelze jej stohovat, prověřit, zda je možná oprava pokud není oprava možná, vyměnit profil panelu výměna profilu panelu zdeformovaný profil, výměna profilu panelu Zdeformovaná hrana profilu < 3 mm (označte barvou) 3 mm až 10 mm poškozená místa vyklepat > 10 mm demontovat starou překližku, provést opravu, osadit novou překližku výměna překližky výměna profilu v případě nutnosti Strana 4 z 6

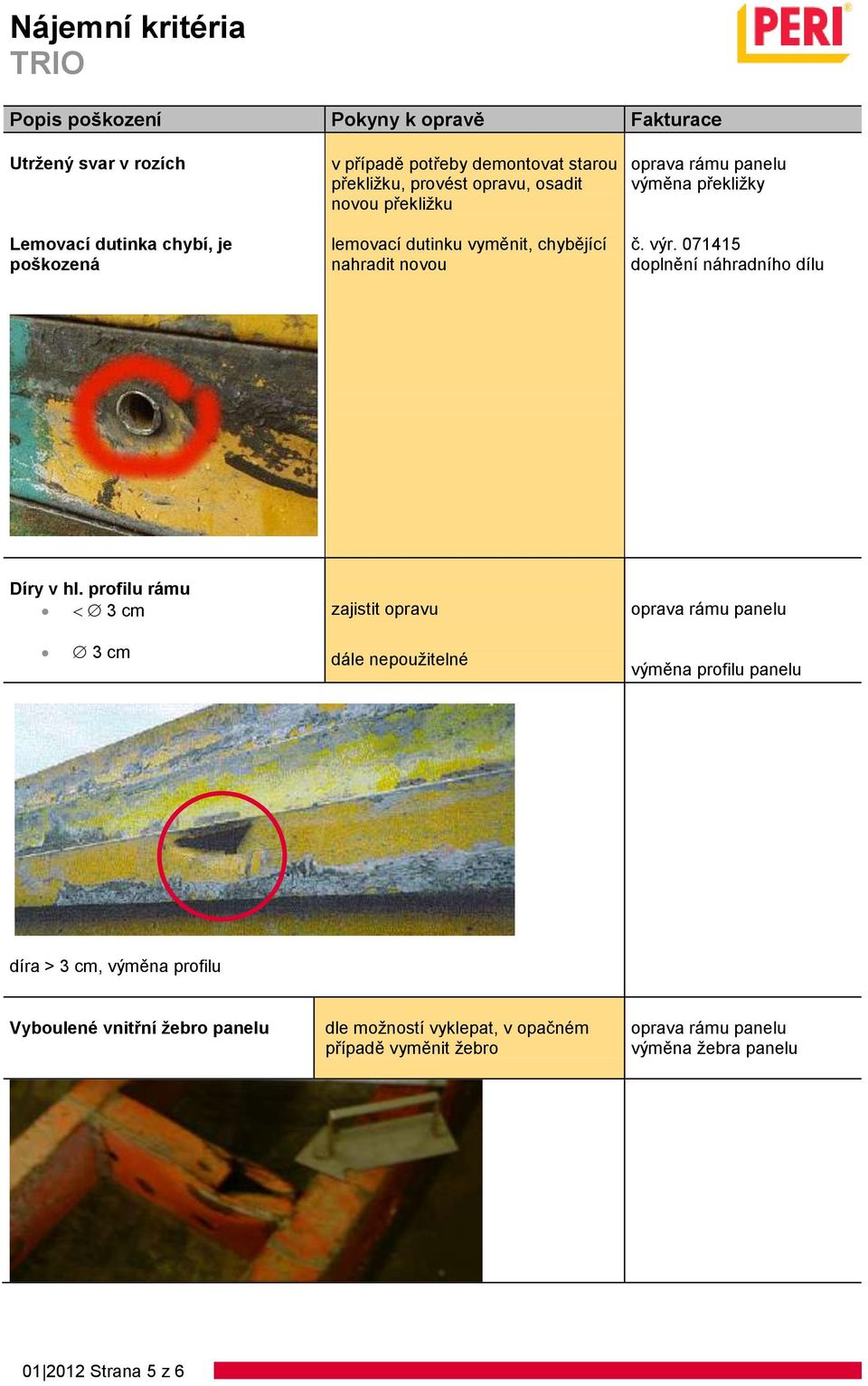

5 Utržený svar v rozích Lemovací dutinka chybí, je poškozená v případě potřeby demontovat starou překližku, provést opravu, osadit novou překližku lemovací dutinku vyměnit, chybějící nahradit novou výměna překližky č. výr doplnění náhradního dílu Díry v hl. profilu rámu 3 cm zajistit opravu 3 cm výměna profilu panelu díra > 3 cm, výměna profilu Vyboulené vnitřní žebro panelu dle možností vyklepat, v opačném případě vyměnit žebro výměna žebra panelu Strana 5 z 6

6 2. Kloubový roh TGE 120 / 270 / 330 Promáčklá místa a ohyby v rámu < 3 mm (označte barvou) 3 mm až 10mm opravit vyklepáním nebo rovnáním oprava železných dílců > 10 mm Deformace rámu přes diagonály > 5 mm Kloubový roh lze jej zavřít jen obtížně panty kloubového rohu nastříkat ze zadní strany uvolňovačem rzi nelze jej zavřít panty kloubového rohu nastříkat ze zadní strany uvolňovačem rzi, po určité době působení zkusit roh zavřít pokud ani poté roh nelze zavřít, je dále nepoužitelný oprava železných dílců 3. Roh TE 120/2 / 270/2 / 330/2 Poškození rámu a překližky: platí totéž co pro prvky Roh je z úhlu o 0-10 mm ohnutý (úhel příliš velký nebo malý) Roh je z úhlu o více než 10 mm ohnutý 4. Zámek BFD ohnutá rohová spona zajistit opravu č. výr rozpadnutý zámek zajistit opravu č. výr Strana 6 z 6
