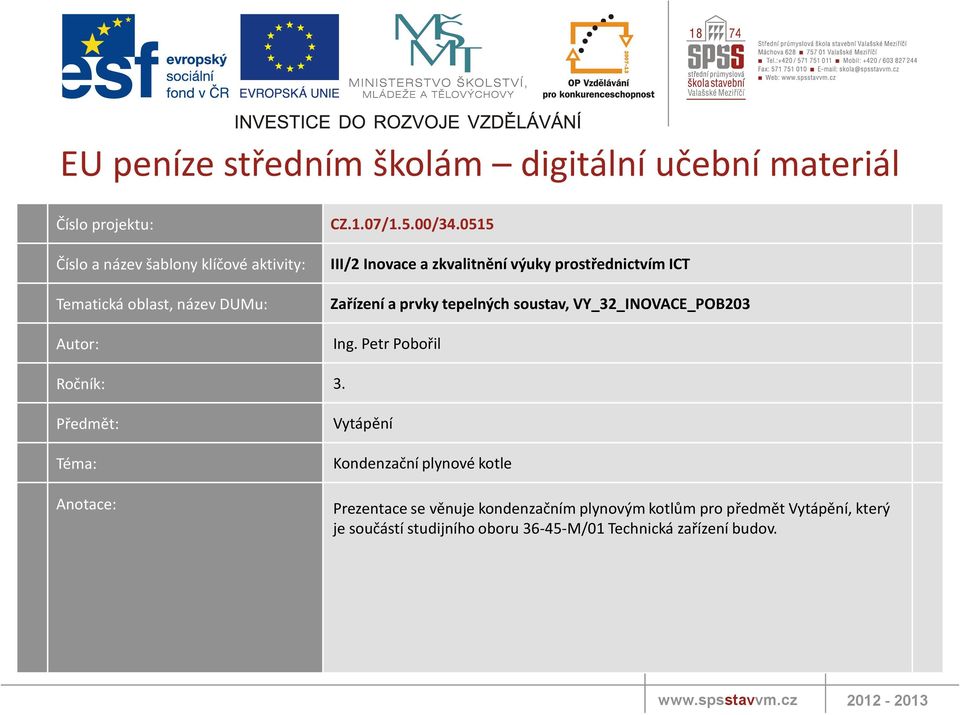

1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Zařízení a prvky tepelných soustav, VY_32_INOVACE_POB203 Ing. Petr Pobořil Ročník: 3. Předmět: Téma: Anotace: Vytápění Kondenzační plynové kotle Prezentace se věnuje kondenzačním plynovým kotlům pro předmět Vytápění, který je součástí studijního oboru M/01 Technická zařízení budov

2 Kondenzační plynové kotle strana 2

3 Význam plynových kondenzačních kotlů - Kondenzační kotle mají o 11% větší účinnost než klasické plynové kotle, poněvadž spaliny v těchto kotlích kondenzují a dochází k dalšímu uvolnění tepla. - U těchto kotlů tak dochází k úspoře paliva zemního plynu. strana 3

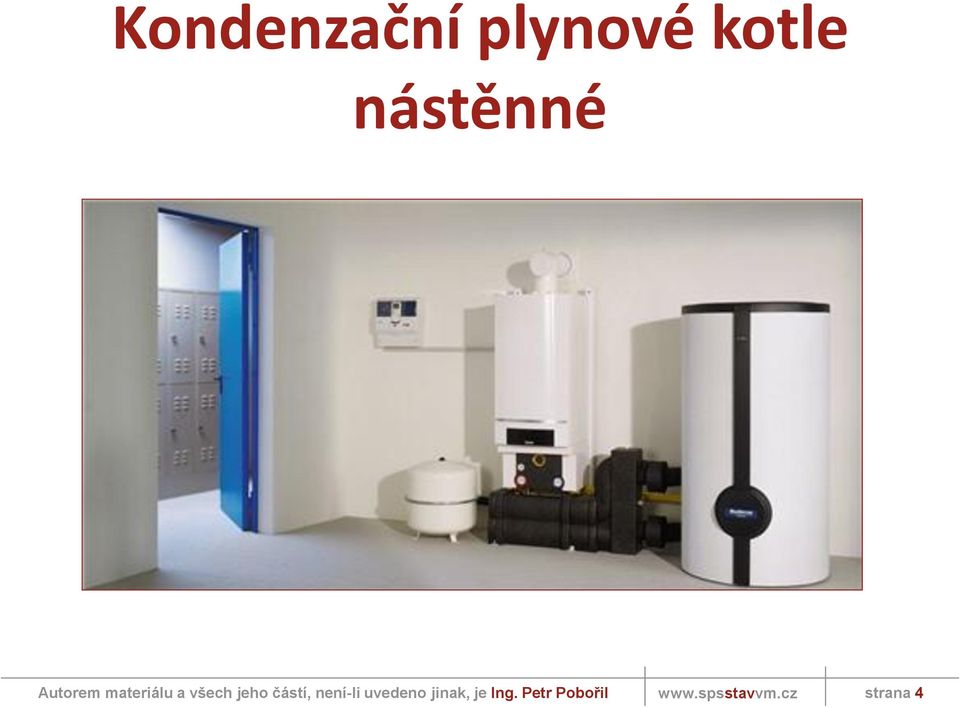

4 Kondenzační plynové kotle nástěnné strana 4

5 Kondenzační plynové kotle stacionární strana 5

6 Využití energie u kondenzační techniky V odborné literatuře používáme následující definice: Spalné teplo H s kwh/m 3 n (H o ) s = superior Spalné teplo H s je množství tepla, které vznikne při dokonalém spálení jednoho m 3 plynu v normovaném stavu při zkondenzování veškeré vodní páry obsažené ve spalinách Výhřevnost H i kwh/m 3 n (H u ) i = inferior Výhřevnost H i je množství tepla, které vznikne při dokonalém spálení jednoho m 3 plynu v normovaném stavu bez kondenzace vodní páry ve spalinách. Normované podmínky: 0 C a 1013 mbar strana 6

7 Princip spalování zemního plynu při kondenzačním ohřevu Zdroj: strana 7

8 Funkční schéma kotle Zdroj: Buderus strana 8

9 Funkční schéma kotle s kondenzací Spaliny Plyn Vzduch Kondenzát Zdroj: Buderus strana 9

10 Zapojení kondenzačního kotle na otopný systém s dvěma topnými okruhy Zdroj: Buderus strana 10

11 Teplotní spád topné vody Ideální jsou systémy, u kterých je teplota vratné vody po celé topné období (tedy i při nejnižších venkovních teplotách) o 5 C nižší než skutečná teplota rosného bodu spalin., která se pohybuje mezi 50 a 55 C. Pro soustavy s kondenzačním kotlem na zemní plyn je tak trvale zaručen nejvyšší normový stupeň využití ve spojení s teplovodními nízkoteplotními systémy se spády 40/30 až 55/45 C. Ke kondenzaci bude docházet po celou dobu provozu kotle, při každém stupni zatížení. Vhodnou otopnou plochu představují sálavé systémy se zabudovanými teplovodními trubními rozvody, neboli podlahové či stěnové vytápění. strana 11

12 Odvod kondenzátu Každý kondenzační kotel vyžaduje trvalý odvod kondenzátu. Napojení odvodu kondenzátu na kanalizaci podléhá schválení správcem kanalizace. Kondenzát od spalin zemního plynu má kyselost odpovídající ph 5, což je hodnota shodná s dešťovou vodou. Kondenzát z jednotlivého kotle lze napojit přímo na kanalizační síť bez dalšího opatření. Tam, kde to správce kanalizace požaduje nebo u větších zařízení, se provádí neutralizace kondenzátu. Chemická neutralizace se uskutečňuje průtokem kondenzátu přes odkyselovací hmoty, na které se CO 2 váže (mramor, dolomit..). Neutralizační zařízení je tvořeno nádobou z plastické hmoty s náplní neutralizačního granulátu a může být i součástí příslušenství kotle. Při provozu kondenzačního kotle o výkonu 10 kw a teplotě vratné vody cca 45 C zkondenzuje průměrně 1 litr vody za hodinu. strana 12

13 Kyselost kondenzátu Kondenzát z kondenzačních kotlů Odpadní voda z domácnost (Olej ) Plyn kyselé ph zásadité Ocet Akumulátorová kyselina Dešťová voda Destilovaná voda ( neutrální ) Amoniak strana 13
