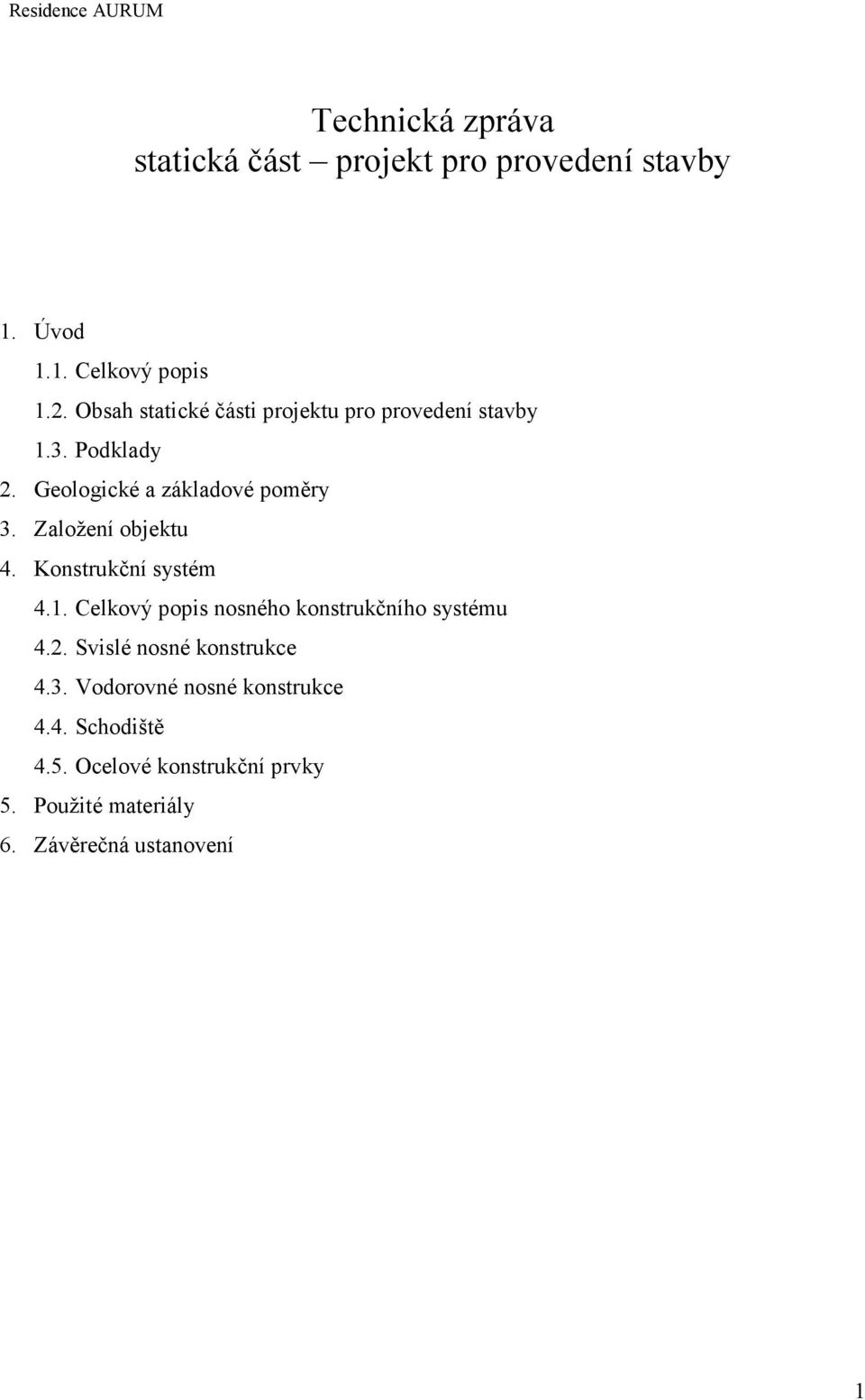

Technická zpráva statická část projekt pro provedení stavby

Rozměr: px
Začít zobrazení ze stránky:

Download "Technická zpráva statická část projekt pro provedení stavby"

Transkript

1 Residence AURUM Technická zpráva statická část projekt pro provedení stavby 1. Úvod 1.1. Celkový popis 1.2. Obsah statické části projektu pro provedení stavby 1.3. Podklady 2. Geologické a základové poměry 3. Založení objektu 4. Konstrukční systém 4.1. Celkový popis nosného konstrukčního systému 4.2. Svislé nosné konstrukce 4.3. Vodorovné nosné konstrukce 4.4. Schodiště 4.5. Ocelové konstrukční prvky 5. Použité materiály 6. Závěrečná ustanovení 1

2 1. Úvod 1.1. Celkový popis Obsahem projektu pro provedení stavby je objekt sedmipodlažního bytového domu, respektive osmipodlažního domu, kde je nejspodnější podlaží, konstrukčně nutné z hlediska strmosti svahu, ale prakticky nevyužitelné, šest podlaží je bytových a jedno slouží garážím. Na pozemku stojí 3podlažní objekt garáží z montovaného železobetonového skeletu, který bude celý odstraněn, s výjimkou částí základových konstrukcí Obsah statické části projektu pro provedení stavby Obsahem projektu je návrh konstrukčního systému nového objektu, který obsahuje půdorysy všech podlaží, sklopené řezy a návrh dimenzí tvaru a výztuže nosných prvků na základě provedeného statického výpočtu. V projektu jsou řešeny všechny konstrukce od kóty -7,73 m. Pro vybudování nového objektu je nutné zesílit základy mikropilotami a obetonováním stávajících vícestupňových patek. Tyto části konstrukcí jsou řešeny v samostatné části projektu. Pro zajištění svahu nad objektem bude využito stávající pilotové stěny Podklady Pro zpracování statické části byly použity tyto podklady: - Rozpracovaný stavební projekt pro provedení stavby ZONA architekti Rozpracovaný projekt zesílení založení objektu FG Konsult Projekt pro stavební povolení AA Héta plus 05/ ČSN ( ) EN Navrhování betonových konstrukcí - ČSN ( ) EN Navrhování ocelových konstrukcí - ČSN ( ) EN až 7 Zatížení stavebních konstrukcí - Soubor výpočetních pro program ESA NEXIS. 2. Geologické a základové poměry Ve svrchní části zemního profilu jsou uloženy nedostatečné konsolidované navážky s místní příměsí úlomků cihel a dalších stavebních materiálů. V hloubce cca 4,3 až 5,0 m přecházejí navážky do tuhých až pevných jílů třídy F6 CL. V hloubce cca 6,8 až 7,9 m 2

3 přecházejí do silně zvětralých břidlic R5. Doplňující geotechnickou sondáží bylo zjištěno, že povrch tvrdých navětralých břidlic leží v hloubce 8,1 až 8,7 m pod stávající úrovní terénu a jeho sklon přibližně kopíruje reliéf terénu. Tvrdé břidlice jsou překryty 0,8 až 5,0 m mocnou vrstvou silně zvětralých břidlic třídy R5. Bezprostřední podzákladí patek na jižní straně objektu je tvořeno deluvii charakteru středněplastických jílů F6 CL až slabě písčitých jílů F4 CS. Výskyt podzemní vody nebyl zjištěn. V období po jarním tání a v případě zvýšených srážek může docházet ke vzniku dočasných zvodněných obzorů při povrchu zvětralých břidlic či v propuštěných polohách pokryvných útvarů. Základové poměry jsou velmi složité, což se projevilo již při zakládání stávajícího objektu (viz. následující kapitola) a případné zesílení únosnosti stávajících základů bude komplikované a finančně náročné. Základové a geologické poměry jsou uvedeny informativně, podrobněji a v souvislosti se zesílením založení viz samostatný projekt speciálního založení na mikropilotách. 3. Založení objektu Objekt stávajících garáží je založen plošně na železobetonových a betonových vícestupňových patkách o půdorysném rozměru 2 x 2 m a 2,5 x 3m. Základové patky vlivem strmosti terénu jsou založeny v různých výškových úrovních s rozdílem hloubek založení cca 1,0 až 3,0 m. Dle závěru doplňujícího IGP, který byl vypracován 08/2000, jsou základové patky založeny výrazně hlouběji oproti původní projektové dokumentaci. Tato skutečnost byla zřejmě vynucena při realizaci stavby komplikovanými základovými poměry a nízkou únosností základových půd. Popis geologie a vlastností základových půd jsou popsány v bodě 2. Stávající patky budou zčásti ubourány a následně zpevněny žlbt. svazující objímkou tak, aby byla vytvořena homogenní vrtná rovina pro vrtání mikropilot. Čistá úprava takto zesílených patek musí končit na kótě -7,0 m a musí mít styčnou plochu s novými patkami základové desky o rozměrech min 2 x 2 m a to souhlasně s novými patkami. Na úrovni -7,00 m budou na mikropiloty přivařeny ocelové roznašecí desky, o které se opřou nové základy a zajistí aktivaci mikropilot. Mikropiloty budou zasahovat do konstrukce desky 500 mm a zajistí kotvení základové desky a tím celého objektu proti vodorovným silám působících na objekt. 3

4 Základová deska je tl. 300 mm (zároveň strop nad 3.PP) se zesílením pod sloupy a stěnami na tl. 800 mm o rozměru 2 x 2 m. Těmito zesílenými patkami desky je spojena se stávajícími základy a mikropilotami. Tato deska je navržena v technologii bílé vany 4. Konstrukční systém 4.1. Celkový popis nosného konstrukčního systému Navržený konstrukční systém je deskostěnový monolitický železobetonový skelet, doplněný sloupy a deskostěnovými sloupy o modulu 4,2 + 7,2 + 4,2 m + 2,0 m konzola, osová vzdálenost mezi příčnými rámy, resp. stěnami, je 7,6 + 2 x 7,2 m + 4,9 m. Objekt má 7 podlaží, 2 podlaží jsou ze severní strany zasypána a konstrukce musí odolávat zemnímu tlaku. Pod úrovní nejnižšího podlaží, tedy na úrovni 3. suterénu, jsou v současné době vyčnívající základové patky, které po zesílení jejich únosnosti budou zasypány. 4.2 Svislé nosné konstrukce Svislé nosné konstrukce jsou tvořeny železobetonovými stěnami. Obvodové stěny a vnitřní příčné stěny v 1. a 2.PP jsou navrženy o tloušťce 250 mm. Stěny okolo komunikačního pole jsou tloušťky 200 mm po celé výšce objektu. Obvodové stěny a příčné vnitřní stěny v 1. až 5. NP jsou tloušťky 200 mm. Obvodové stěny 1. a 2.PP jsou navrženy technologií bílé vany a jsou navrženy z betonu C30/37, přesný popis viz výkresy. Do obvodové stěny St01.2 je navržena konzola ven směrem z objektu pro uložení stropní konstrukce vstupní rampy a parkoviště. POZOR (!) na tvar konzoly, mírný sklon nutno dodržet vzhledem k roznášení zatížení a uložení konstrukce. Vnitřní stěna St02.11 a část stěny St01.11 je navržena o tl. 300 mm o pevnosti betonu C35/45 a to s ohledem na množství a velikost otvorů v těchto stěnách. Pozor na vykonzolování této stěny nad 1.PP, nutno založit kotevní trny do desky. Výtahová šachta je ze zdvojených stěn, včetně zdvojeného dna. Dilatační mezera je 30 mm a je vyplněna pružnou akustickou podložkou o téže tloušťce. Typ výplně viz stavební projekt. Pozor na vytékání betonu a vody (ochrana výplně) do výplně, aby nebyla znehodnocena její pružná a akustická vlastnost. 4

5 Další svislé konstrukce jsou tvořeny sloupy s jednotnou šířkou 250 mm po celé výšce objektu a délce o mm a stěnovými sloupy či stěnami nahrazující sloupy o tl mm. Tyto vnitřní svislé konstrukce v několika místech mění po výšce šířku a délku a je nutné bedlivě sledovat polohy výztužných prutů a kotevních prvků, které jsou často zakládány do stropní desky a nelze je opominout. Železobetonové sloupy jsou u osy A1 od 1.NP doplněny ocelovými sloupky. Ocelové sloupky jsou na spodní úrovni přivařeny do zabetonované kotevní desky ve stropě. Takto navařený sloup potom proniká bedněním v následujícím stropě a to roznašecí deskou s kotevními trny a tvoří ihned nosnou konstrukci. Pozor při odbedňování stropní desky aby měla dostatečnou pevnost pro únosnost těchto ocelových sloupků!!! Tentýž princip plstí pro ocelové sloupy v 5.NP, které nesou celý jižní okraj desky. 4.3 Vodorovné nosné konstrukce Vodorovné nosné konstrukce 2.PP AŽ 4.NP jsou navrženy z monolitické železobetonové desky o tloušťce 250 mm, základová deska nad patkami je navržena o tloušťce 300 mm. Do této desky jsou kotveny balkonové desky o tloušťce 180 mm pomocí vložených termoizolačních kotevních prvků od firmy Halfen. Střešní konstrukce nad 5.NP je tl.230 mm,šikmá, stoupá směrem k jihu a je prodloužena ocelovými nosníky, které jsou navrženy jako konzoly vetknuté do stropní desky, pomocí termoizolačních bloků Schöck. Výztuž je navržena ve 4 vrstvách volné výztuže z jednotlivých vložek a vloženými armakoši. Půdorys s rozmístěním smykových sestav SS.xx složených z armakošů A.xx je pro každé podlaží jako samostatný výkres. Jednotlivé armakoše (mimo pro základovou desku) jsou vykresleny celkově pro celý objekt s ohledem na častou opakovatelnost prvků viz výkres S6.1, kde jsou také uvedeny detaily řešení výztuže okolo otvorů. Doporučuji provést konzultaci či informační schůzku před zahájením armovacích prací, kde budou upřesněny požadavky na přesnost uložení jednotlivých typů výztuže a zásadní principy pokládání výztuže. 4.4 Schodiště Podesty a mezipodesty jsou monolitické železobet. o tl. 180 mm s ozubem pro uložení prefa ramen R1. Je nutné dodržet toleranci rozměrů ozubu +0! A -5 mm. 5

6 Konstrukce mezipodest je betonována dodatečně pomocí trhacích lišt Comax, které je nutné velice přesně uložit do bednění svislých stěn. Všechny ramena mimo nástupního jsou prefabrikáty ozn. R1. Nástupní rameno R2 je jiných rozměrů a je možné jej nechat vyrobit též v PREFĚ nebo jako staveništní prefabrikát nebo vybetonovat jako monolit, ale potom je nutné na oba koncích ramene vytvořit vaničky z ocel. plechu aby nedošlo k zatečení betonu do pružných, akustických podložek, na které jsou uloženy všechny ramena schodiště viz stavební projekt. 4.5 Ocelové konstrukční prvky Ocelové nosné prvky jsou ocelové sloupky v 1 až 5.NP, které jsou navrženy jako uzavřené profily svařené ze dvou U č Pro zakotvení do železobetonových stropních desek musí být opatřeny roznášecím plechem na patě a ocelovou hlavicí ve zhlaví s ohledem na protlačení žlbt. stropní desky. Spodní roznašecí deska je uložena do stropů samostatně. Ocelové konzolové nosníky, které prodlužují střechu nad terasu, jsou navrženy z ocelových I č.16 a UPE 10 a 14. Ocelové konstrukce budou opatřeny antikorozními nátěry. 5. Použité materiály Pro monolitickou železobetonovou konstrukci bude použit: - základová deska a patky C 30/37 technologie bílé vany - stropní desky beton C 25/30 - stěny 1. a 2.PP beton C30/37 technologie bílé vany - stěny St a St01.11 beton C 35/45 - stěnové sloupy 1., 2.PP a 1.NP C30/37 - stěny 2. a 5.NP C25/30 - výztuž 10335/R/ - ocelové konstrukční prvky ocel termoizolační závěsy konzolových balkonových desek závěsy Halfen - termoizolační závěsy ocel. nosníků pergoly závěsy Schöck 6

7 6. Závěrečná ustanovení Při všech pracech a činnostech na stavbě musí být dodržovány všechny předpisy a stanovení o bezpečnosti práce. Stavební práce na konstrukční části musí být řízena kvalifikovaným pracovníkem s požadovaným osvědčením nebo autorizací. Všechny svary předepsané v této části projektu musí provádět svářeč se státní zkouškou. Stropní konstrukce nesmí být přetěžovány skládkou stavebního materiálu. Při všech pracech musí být dodrženy všechny předpisy vyhlášky a ustanovení o bezpečnosti práce. V Praze 06/2011 Vypracoval: Ing. Vladimír Holzbach AA Héta plus, s.r.o. 7

A. 2. Stavebně konstrukční část Perinatologické centrum přístavba a stavební úpravy stávajícího pavilonu na parcele č. 1270 Severní přístavba

A. 2. Stavebně konstrukční část Perinatologické centrum přístavba a stavební úpravy stávajícího pavilonu na parcele č. 1270 Severní přístavba A. 2. Stavebně konstrukční část Perinatologické centrum přístavba a stavební úpravy stávajícího pavilonu na parcele č. 1270 Severní přístavba 2.1. Technická zpráva a) Podrobný popis navrženého nosného
