1 vedoucí projektant zodp. projektant vypracoval kontroloval investor: akce : Ing. Pohořelý Ing. Pohořelý Šturcová Ing. Sedlák Vodovody a kanalizace Havlíčkův Brod a.s., Žižkova 832, Havlíčkův Brod ŽDÍREC NAD DOUBRAVOU, UL. MÍROVÁ, NA KOPANINÁCH - REKONSTRUKCE V+K Pod Příkopem 6, Jihlava tel.: datum: 01/2014 stupeň: DSP zak..č.: paré č.: obsah : TECHNICKÁ ZPRÁVA příloha F 2.1.

2 F 2.1. TECHNICKÁ ZPRÁVA 1. Identifikační údaje stavby Název stavby: ŽDÍREC NAD DOUBRAVOU, UL. MÍROVÁ, NA KOPANINÁCH - REKONSTRUKCE V+K Místo stavby: k. ú. Ždírec nad Doubravou Kraj: Vysočina Stupeň dok.: DSP dokumentace pro stavební povolení Investor: Vodovody a kanalizace Havlíčkův Brod a.s. Adresa: Žižkova 832, Havlíčkův Brod Zpracovatel dok.: PROfi Jihlava spol. s r.o. Adresa: Pod Příkopem 6, Jihlava IČO: DIČ: CZ Vedoucí projektant: Ing. Jiří Pohořelý Vypracoval: Veronika Šturcová Tato složka dokumentace je zpracována v rozsahu potřebném k vyjádření ke stavebnímu povolení (DSP). Neobsahuje ještě všechny podrobnosti a detaily, které zpravidla obsahuje až Prováděcí projekt. Svým obsahem a členěním však může sloužit i pro realizaci zhotovitelem, oprávněným a zkušeným v provádění inženýrských sítí. 2. Základní údaje Předmětem stavby je rekonstrukce kanalizace a vodovodu v části města Ždírec nad Doubravou. Rozsah rekonstrukce zahrnuje výměnu potrubí kan. a vod. v ulici Mírová a Na Kopaninách.. Podrobněji je návrh řešení popsán v odstavci a) bodu 5 této zprávy. 3. Členění stavby Stavba je řešena jako jeden objekt. 4. Přehled výchozích podkladů - Geodetické zaměření a zpracování mapového podkladu lokality - Situace doměření lokality s polohopisným a výškopisným zaměřením - Dokumentace se zákresem a stavem stávajících sítí VAK Havlíčkův Brod a.s. v lokalitě. - Dokumentace se zákresem sítí ostatních správců v lokalitě. - Průzkum lokality s ověřením umístění povrchových znaků kanalizace a doměřením hloubek vytypovaných šachet. - ČSN EN až 3 Venkovní systémy stokových sítí ( ).

3 - ČSN EN 1610 Provádění stok a kanalizačních přípojek ( ). - ČSN Stokové sítě a kanalizační přípojky ( ) vč. OPRAVY *1 ( ). - ČSN Zkoušky vodotěsnosti stok a kanalizačních přípojek ( ). - ČSN Zemné práce. Všeobecné ustanovenia ( ) vč. Z *a ( ); Z*2 ( ). - ČSN Prostorové uspořádání sítí technického vybavení ( ) vč. Z *1 ( ); Z *2 ( ); Z *3 ( ); Z*4 ( ). - ČSN Výkresy inženýrských staveb. Výkresy kanalizace ( ). 5. Popis řešení a) popis stavebního objektu, funkčního a technického řešení KANALIZACE Návrh řešení a popis tras rekonstruované kanalizace Navrhovaná rekonstrukce kanalizace je v projektové dokumentaci označena jako "ŘAD I, ŘAD II a ŘAD III". Označení stoky a jednotlivých revizních šachet nekoresponduje s případným označením uváděným v provozních řádech provozovatele kanalizace a je navrženo pouze z důvodu přehlednosti v této projektové dokumentaci. Navrhovaná kanalizace je gravitační a jednotná. Odvádí splaškové, odpadní i dešťové vody z objektů a současně i dešťové vody z komunikací do městské čistírny odpadních vod. Rekonstruované úseky kanalizace navazují na stávající kanalizační síť v lokalitě. ŘAD I je označení pro stoku, která se nachází v ulici Mírová, je dlouhá 245,0 m (Š01- Š07) a navazuje na stávající kanalizaci, respektive revizní šachtu v křižovatce ulic Mírová a Na Kopaninách. Je navržena z kameninových trub o dimenzích DN 300 a DN 400 a kopíruje trasu stávající kanalizace. Na šachtu Š03 je napojena vedlejší stoka z ulice Hamerská a z důvodu plánované rekonstrukce vozovky komunikace v ul. Mírová se na této stoce provede výměna potrubí o délce 8,0 m. Stejný případ nastává i u šachty Š05 na křižovatce s ul. Luční, ale z důvodu nedávné rekonstrukce stoky se výměna potrubí neuvažuje. ŘAD II se nachází v ulici Na Kopaninách a je dlouhý 54,70 m (Š08-Š10). Je navržen z kameninových trub o dimenzi DN 300 a taktéž kopíruje trasu stávající kanalizace. ŘAD III" je označení pro krátký úsek kanalizace, který spojuje dvě stávající stoky umístěné na protějších stranách ulice Na Kopaninách. Na stávající betonové kanalizaci o DN 400 před domem č.p. 413 je navržena nová koncová šachta Š11. Do dna této šachty bude zaústěna navržená trasa kanalizace z kameninového potrubí o DN 200 a délce 6,60 m, která je vedena z šachty stávající kanalizace (beton DN 400) před domem č.p V místě směrových lomů je navrženo osadit vstupní revizní šachty. Přepojení stávajících přípojek na nové potrubí kanalizace je uvažováno navrtávkou při výstavbě stoky, nebo napojením do šachty v závislosti na poloze trasy přípojky vůči rekonstruované kanalizaci. - více viz výkresová část této PD

4 Materiálové provedení, zkoušky potrubí Navrženým nosným materiálem pro rekonstrukci kanalizace jsou kameninové trouby a tvarovky tř. 160 hrdlové, spojované polyuretanovým těsněním. Kanalizační šachty jsou navrženy z prefabrikovaných dílců o průměru 1000 mm. Pro napojení potrubí budou osazena šachtová jednolitá prefabrikovaná dna se stavební výškou a velikostí otvorů odpovídající dimenzím připojovaného potrubí a vybavených vhodnými spoji pro vodotěsné připojení konkrétního druhu potrubí. Před zahájením montážních prací zadá zhotovitel stavby v dostatečném předstihu výrobci prefabrikovaných dílců šachet výrobu den dle skutečných úhlů přítoků, odtoků a případného připojení odbočného řadu. Pro připojení kameninového potrubí je navrženo tzv. kloubové připojení zkrácenými kameninovými kusy GZ na vtoku do šachty a GA na odtoku z šachty. Vstupní část šachet bude zhotovena ze skruží s tloušťkou stěny 120 mm. Ve vrcholové části vstupu budou jednotlivé šachty opatřeny kónusy. Dílce šachet jsou vyrobeny s betonu pevnostní třídy C 40/50 s vysokou odolností proti obrusu a vůči chemické korozi stupně XA-1 a spojovány pomocí elastomerových těsnění zaručujících vodotěsnost. Skruže budou dodány se zabudovanými ocelovými kramlovými stupadly s plastovým povlakem, kónusy budou opatřeny kapsovými stupadly. Vstupní otvory šachet budou opatřeny litinovými poklopy ø 600 mm, ve zpevněných plochách typu VIATOP tř. D400 a v nezpevněných plochách typu REXES. Pro vyrovnání rozdílu mezi kónusem a umístěním poklopu v úrovni zpevněného nebo nezpevněného povrchu budou použity vyrovnávací prstence. Provádění kanalizace bude v souladu s ČSN EN Po ukončení montážních prací na potrubí kanalizace bude provedena vnitřní prohlídka potrubí videokamerou a dále provedeno geodetické zaměření nezasypaného potrubí kanalizace dle standardů VaK Havlíčkův Brod. Uložení potrubí kanalizace Výkopy rýh pro uložení potrubí jsou navrženy s kolmými stěnami zabezpečenými pažením. Minimální šířky výkopu pro konkrétní průměry potrubí jsou uvedeny v tabulkách 1 a 2 ČSN EN Potrubí kanalizace zhotovené z kameninových trub bude uloženo v rýze na štěrkopískové lože. Následně bude po obou stranách kameninového potrubí až po vrchol a dále do výšky min. 0,3 m nad vrchol potrubí proveden obsyp z písku nebo štěrkopísku (lomové prosívky) se zhutněním po vrstvách tloušťky maximálně 0,1 m na 95 % Proctorovy hustoty (jehla). Zásyp rýh bude proveden štěrkem frakce 0-32 mm se zhutněním po vrstvách tloušťky maximálně 0,15 m. Hloubka uložení potrubí pod povrchem komunikace, respektive nezpevněného terénu v konkrétním úseku je uvedena ve výkresech podélných profilů vodovodu. Potrubí je nutné chránit před účinky mrazu nadložím tvořeným obsypem a zásypem o vrstvě min. 1,0 m (vyjímečně 0,8 m), případně je nutné jej opatřit tepelnou izolací v závislosti na tepelně izolačních vlastnostech zeminy. - v.č VZOROVÉ ŘEZY ULOŽENÍ POTRUBÍ KANALIZACE

5 VODOVOD Návrh řešení a popis tras rekonstruovaného vodovodu Označení řadu, jednotlivých armatur, odboček apod. nekoresponduje s případným označením uváděným v provozních řádech provozovatele vodovodu a je navrženo pouze z důvodu přehlednosti v této projektové dokumentaci. "ŘAD A" je označení trasy vodovodu navazující na stávající rozvody v armaturní šachtě v křižovatce ulic Mírová a Liběcká. Řad je umístěn v ulici Mírová a je ukončen v ulici Lipová cca 20,0 m od křižovatky zmíněných ulic. Umístění nového potrubí je navrženo převážně v trase původního vodovodu. Rekonstrukce vodovodu je navržena v celé délce z potrubí HDPE d 90 x 5,4 mm; PE100 RC; SDR 17 (PAS 1075). Délka řadu je 190,0 m a potrubí je vedeno z části v tělese silnice a z části v zeleném pásu lemující komunikaci. Přepojení stávajícího navazujícího řadu vodovodu umístěného v ulicích Hamerská bude provedeno na nové potrubí osazením T kusů se sekčními uzávěry navrženými na potrubí v souladu s požadavky provozu. Napojení na stávající potrubí z litiny (DN 80) v ulici Lipová je navrženo UNI EXTRA přírubou. Současně s výměnou trubního vedení je navrženo i osazení podzemního hydrantu v nejvyšším bodě uložení potrubí kvůli možnosti odvzdušnění trasy. Napojení hydrantu na vodovodní řad je řešeno pomocí T kusů, na odbočce k hydrantu je navrženo šoupátko. Přípojky vodovodu v úseku rekonstruovaného vodovodu budou na nové potrubí napojeny osazením nových navrtávacích pasů a domovních šoupátek v dimenzích odpovídajících dimenzím stávajících přípojek a propojených se stávajícím potrubím přípojek. Materiálové provedení, zkoušky potrubí Navrženým materiálem pro vodovodní řady je potrubí HDPE d 90 x 5,4 mm; PE100 RC; SDR 17 (PAS 1075). Tvarovky jsou navrženy litinové hrdlové nebo přírubové. Trouby i tvarovky pro rekonstrukci vodovodu budou použity ze sortimentu jednoho výrobce. Šoupátka jsou navržena typu AVK z tvárné litiny, měkce těsnící v provedení se srdcem zcela pogumovaným, s dvojím dosedacím břitem a s nestoupavým vřetenem s válcovým závitem. Horní část vřetena v provedení se čtvercovým profilem. Stavební délky navržených šoupat budou F4, dle ČSN Vnější povrchová úprava: těžká protikorozní ochrana (slinováním epoxidovým práškem, prášková epoxibarva, Rilsan) tělo i víko šoupěte musí být otryskáno, epoxid pak aplikován dle DIN 30677, tloušťka nátěru µm na hranách, přilnavost dle DIN 35151, Gt1, odolnost proti nárazu dle DIN Vnitřní povrchová úprava: epoxid dle předchozího bodu nebo smalt tloušťky dle DIN 3475, 150 až 400 µm. Ovládání šoupat bude pomocí teleskopických zemních souprav. V úrovni povrchu budou zemní soupravy opatřeny čtvercovými šoupátkovými poklopy EURO FOKUS pro napojení signalizačních drátů sloužících k detekci trasy potrubí. Podzemní hydrant bude na potrubí umístěn z důvodů odvzdušnění řadu. Navržen je hydrant DN 80 z tvárné litiny s dvojitým uzavíráním a s vnitřní a vnější povrchovou úpravou shodnou jako v případě šoupat. Hydrant bude použit v provedení se stavební výškou odpovídající hloubce uložení potrubí vodovodu v daném místě osazení. Hydrant bude v úrovni povrchu opatřen hydrantovým poklopem z šedé litiny ukotveným do podkladové desky. Šoupátka pro domovní přípojky jsou navržena z tvárné litiny, měkce těsnící s vnějším závitem na straně připojení do navrtávacího pasu a s integrovanou spojkou

6 pro napojení PE potrubí přípojky. Povrchová úprava šoupátka vnější i vnitřní epoxidem o tloušťce vrstvy minimálně 250 µm. Klín šoupátka v provedení z nerezové oceli DIN X 5 Cr Ni Mo povulkanizovaný EPDM pryží. Vřeteno z nerezové oceli totožné jako klín šoupátka. Těsnění mezi víkem a tělem vložené do výklenku, nerezové šrouby víka obklopeny těsněním a zality tavným lepidlem. Ovládání šoupat domovních přípojek bude pomocí teleskopických zemních souprav. V úrovni povrchu budou zemní soupravy opatřeny kulatými šoupátkovými poklopy EURO. Veškeré materiály přicházející do styku s pitnou vodu musí být opatřeny atestem na pitnou vodu. Tvarovky v místech směrových nebo výškových lomů, dále veškeré odbočné tvarovky a patková kolena v místech napojení hydrantů budou jištěna betonovými zajišťovacími bloky. Veškeré armatury a tvarovky navrhované a osazené na vodovodních řadech, budou v provedení odpovídajícím standardům VAK Havlíčkův Brod. Zkoušky potrubí vodovodu budou provedeny dle kapitoly 11 ČSN EN 805 a následně provedena desinfekce dle kapitoly 12 této normy. Uložení a označení potrubí vodovodu Výkop rýhy pro uložení potrubí vodovodu je navržen s kolmými stěnami zabezpečenými pažením. Šířka výkopu, včetně rozšíření na pažení je pro konkrétní dimenzi potrubí dána tab. 3 ČSN Zemní práce. Potrubí vodovodu bude uloženo v rýze na upravené a zhutněné lože z písku nebo štěrkopísku (lomové prosívky) o tloušťce min. 0,10 m tak, aby bylo minimalizováno následné prohýbání trub po jejich obsypech a zásypech. Po obou stranách potrubí až po vrchol a dále do výšky min. 0,3 m nad vrchol potrubí bude proveden obsyp rovněž z písku nebo štěrkopísku (lomové prosívky) se zhutněním po vrstvách tloušťky maximálně 0,1 m na 95 % Proctorovy hustoty (jehla). Zásyp rýhy bude proveden štěrkem frakce 0-32 mm se zhutněním po vrstvách tloušťky maximálně 0,20 m. Hloubka uložení potrubí pod povrchem komunikace, respektive nezpevněného terénu v konkrétním úseku je uvedena ve výkresech podélných profilů vodovodu. Potrubí je nutné chránit před účinky mrazu nadložím tvořeným obsypem a zásypem o vrstvě min. 1,0 1,6 m, v závislosti na tepelně izolačních vlastnostech zeminy. Pro lokalizaci bude k horní části potrubí vodovodu v celé připevněn signalizační izolovaný drát Cu 6 mm 2, jehož konce nebo smyčky budou vyvedeny do poklopů sekčních uzávěrů a hydrantů. Spoje signalizačního vodiče musí být vodotěsné a nerozebíratelné, případně budou na sebe navazovat v poklopu hydrantu. Zaměření tras vodovodních řadů před provedením zásypu a povrchových znaků (poklopů apod.) po provedení zásypu bude zhotoveno dle směrnice provozovatele vodovodu. Orientační tabulky na zdivu či plotě budou osazeny ke všem armaturám. Budou v hliníkovém provedení a upevněny šrouby s podložkami v nerezovém provedení. V zastavěném území budou tabulky připevněny na zdivu nebo plotě. V nezastavěném prostoru budou na určených lomových bodech, u sekčních uzávěrů a hydrantů osazeny orientační sloupky s tabulkou.

7 b) Požadavky na vybavení Vzhledem k relativní jednoduchosti stavby nebude nutné speciální vybavení. Zemní práce budou prováděny běžnými stavebními stroji. Předpokládá se, že hloubení stavebních rýh bude prováděno v lehce až středně těžce rozpojitelných horninách. Montážní práce musí provádět firma s platným oprávněním k provádění inženýrských sítí, vybavená odpovídajícím zařízením. c) Napojení na stávající technickou infrastrukturu Rekonstruovaná kanalizace a vodovod navazují na stávající kanalizační a vodovodní síť a společně s ostatními sítěmi jsou součástí technické infrastruktury města Ždírec nad Doubravou. d) Vliv na povrchové a podzemní vody, včetně jejich zneškodňování Provoz rekonstruované kanalizace nebude mít negativní vliv na povrchové a podzemní vody. Při výstavbě musí být zvolen takový postup prací, aby nedošlo ke kontaminaci povrchových a podzemních vod ropnými nebo nebezpečnými látkami z mechanizačních prostředků, pomocí kterých budou práce prováděny. V lokalitě se nepředpokládá zvýšený výskyt podzemních vod a v projektu nejsou navrhovány opatření k jejich zneškodňování. e) Údaje o zpracovaných technických výpočtech a jejich důsledcích pro navrhované řešení Pro návrh rekonstrukcí nebyly prováděny žádné technické výpočty vedoucí k posouzení množství splaškových, odpadních a dešťových vod v závislosti na dimenzi potrubí. Jmenovité světlostí potrubí jednotlivých řadů kan. a vod. jsou navrženy s ohledem na dimenze stávajícího potrubí, dále po konzultaci se zástupcem provozovatele a v souladu s požadavky provozu. f) Požadavky na postup stavebních a montážních prací Stavbu nelze provádět podle opakované nebo typové dokumentace. Realizace stavby si nevyžádá rozsáhlejší přípravu území, nedojde k zásadním úpravám terénu v území. V trasách jednotlivých řadů rekonstruované kan. a vod. dojde ke styku se stávajícími podzemními sítěmi. Před započetím zemních prací je nutné tyto sítě vytýčit v terénu detektorem nebo z dokumentace správců. Práce v ochranných pásmech všech podzemních sítí budou prováděny dle požadavků jejich správců a křížení nebo souběh bude v souladu s ČSN Prostorové uspořádání sítí technického vybavení. Vzhledem k relativní jednoduchosti předmětné stavby se zpracovávat harmonogram či cyklogram postupu stavebních prací.

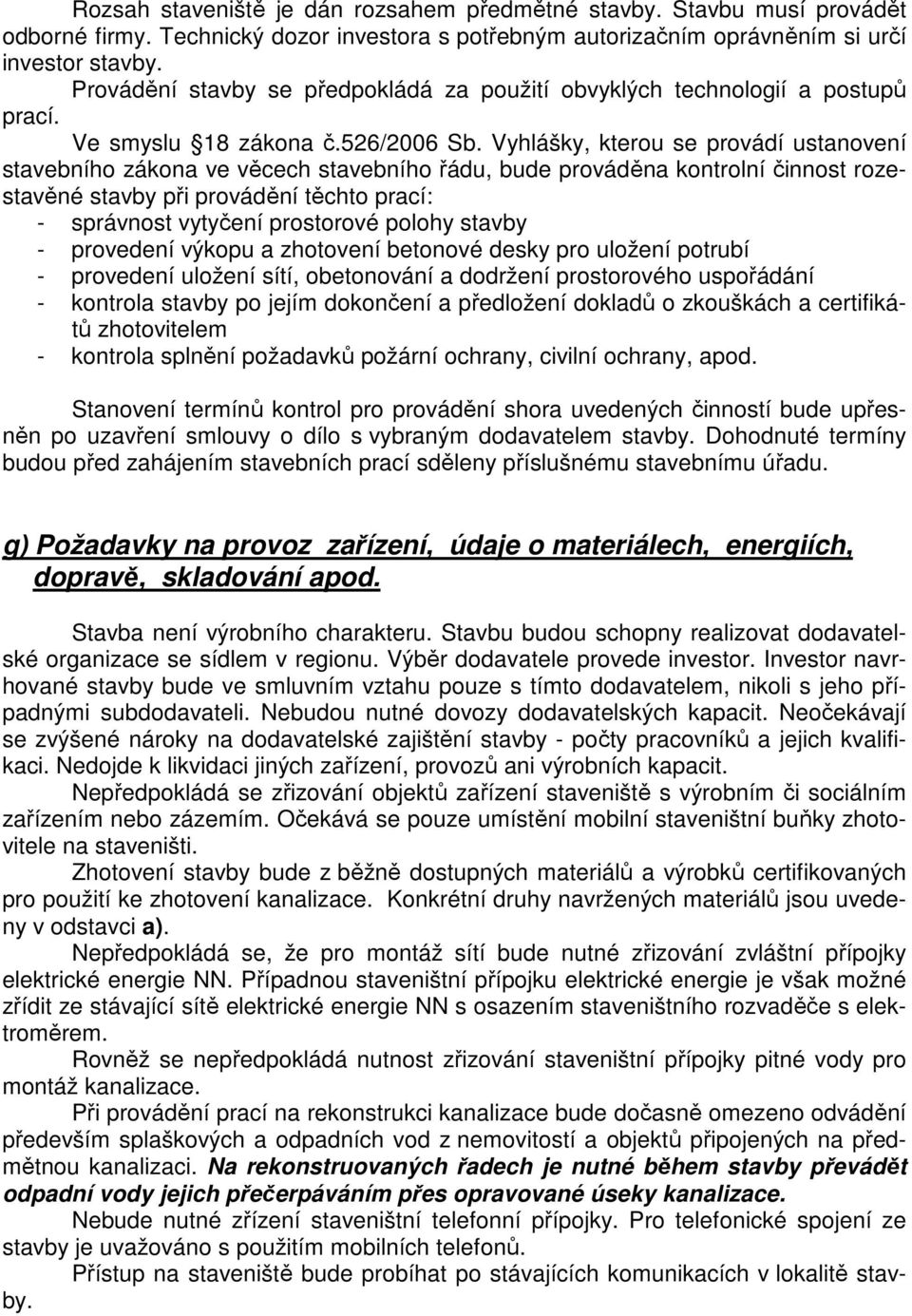

8 Rozsah staveniště je dán rozsahem předmětné stavby. Stavbu musí provádět odborné firmy. Technický dozor investora s potřebným autorizačním oprávněním si určí investor stavby. Provádění stavby se předpokládá za použití obvyklých technologií a postupů prací. Ve smyslu 18 zákona č.526/2006 Sb. Vyhlášky, kterou se provádí ustanovení stavebního zákona ve věcech stavebního řádu, bude prováděna kontrolní činnost rozestavěné stavby při provádění těchto prací: - správnost vytyčení prostorové polohy stavby - provedení výkopu a zhotovení betonové desky pro uložení potrubí - provedení uložení sítí, obetonování a dodržení prostorového uspořádání - kontrola stavby po jejím dokončení a předložení dokladů o zkouškách a certifikátů zhotovitelem - kontrola splnění požadavků požární ochrany, civilní ochrany, apod. Stanovení termínů kontrol pro provádění shora uvedených činností bude upřesněn po uzavření smlouvy o dílo s vybraným dodavatelem stavby. Dohodnuté termíny budou před zahájením stavebních prací sděleny příslušnému stavebnímu úřadu. g) Požadavky na provoz zařízení, údaje o materiálech, energiích, dopravě, skladování apod. Stavba není výrobního charakteru. Stavbu budou schopny realizovat dodavatelské organizace se sídlem v regionu. Výběr dodavatele provede investor. Investor navrhované stavby bude ve smluvním vztahu pouze s tímto dodavatelem, nikoli s jeho případnými subdodavateli. Nebudou nutné dovozy dodavatelských kapacit. Neočekávají se zvýšené nároky na dodavatelské zajištění stavby - počty pracovníků a jejich kvalifikaci. Nedojde k likvidaci jiných zařízení, provozů ani výrobních kapacit. Nepředpokládá se zřizování objektů zařízení staveniště s výrobním či sociálním zařízením nebo zázemím. Očekává se pouze umístění mobilní staveništní buňky zhotovitele na staveništi. Zhotovení stavby bude z běžně dostupných materiálů a výrobků certifikovaných pro použití ke zhotovení kanalizace. Konkrétní druhy navržených materiálů jsou uvedeny v odstavci a). Nepředpokládá se, že pro montáž sítí bude nutné zřizování zvláštní přípojky elektrické energie NN. Případnou staveništní přípojku elektrické energie je však možné zřídit ze stávající sítě elektrické energie NN s osazením staveništního rozvaděče s elektroměrem. Rovněž se nepředpokládá nutnost zřizování staveništní přípojky pitné vody pro montáž kanalizace. Při provádění prací na rekonstrukci kanalizace bude dočasně omezeno odvádění především splaškových a odpadních vod z nemovitostí a objektů připojených na předmětnou kanalizaci. Na rekonstruovaných řadech je nutné během stavby převádět odpadní vody jejich přečerpáváním přes opravované úseky kanalizace. Nebude nutné zřízení staveništní telefonní přípojky. Pro telefonické spojení ze stavby je uvažováno s použitím mobilních telefonů. Přístup na staveniště bude probíhat po stávajících komunikacích v lokalitě stavby.

9 Pro případné dočasné skládky trubního a dalšího materiálu budou využity plochy určené k uskladnění materiálu v rámci celé stavby. Doporučuje se v maximální možné míře montáž přímo z dopravního prostředku. Přebytečná zemina z výkopů, stavební suť a vybourané hmoty se ze staveniště odvezou na k tomu určenou skládku. Místo jejich skládky určí příslušný městský úřad. Odstraněné asfaltové kryty a podklady vozovky komunikací se odvezou k recyklaci. h) Řešení komunikací a ploch z hlediska přístupu a užívání osobami s omezenou schopností pohybu a orientace Vzhledem k charakteru stavby není nutné tyto požadavky řešit. i) Důsledky stavby na životní prostředí a bezpečnost práce Dopad stavby na životní prostředí a řešení jeho ochrany při provádění stavby je uvedeno v odstavci f) části B. SOUHRNNÁ TECHNICKÁ ZPRÁVA této projektové dokumentace. Z pohledu BOZP budou všechny práce na stavbě prováděny tak, aby nedošlo k ohrožení zdraví pracovníků ani ostatních občanů. Jedná se zejména o řádné zabezpečení výkopů, za které zodpovídá dodavatel zemních prací. Z hlediska Vyhlášky Ministerstva vnitra č.246/2001 není stavba objektem s požárním rizikem, není dělena do požárních úseků, nehrozí zde nebezpečí vzniku požáru, a proto nemusí být stavba požárně posuzována. 6. Závěr Projekt byl zpracován z hlediska maximální hospodárnosti, platných nařízení a směrnic. Všechny změny oproti PD, které nastanou při realizaci stavby, je nutné zakreslit do dokumentace. Pokud dojde při provádění k nejasnosti či nepředvídaným okolnostem, je nutné přizvat projektanta k upřesnění postupu prací. Tato složka dokumentace je zpracována v rozsahu potřebném ke stavebnímu povolení (DSP). Neobsahuje ještě všechny podrobnosti a detaily, které bude obsahovat projekt Realizační dokumentace stavby (RDS). Přílohy: Seznam dotčených pozemků

10 SEZNAM DOTČENÝCH POZEMKŮ Parcel. č. 355/13 Parcel. č. 356/95 Parcel. č. 356/51 ostatní plocha (ostatní komunikace) Město Ždírec nad Doubravou, Školní 500, Ždírec nad Doubravou ostatní plocha (ostatní komunikace) Město Ždírec nad Doubravou, Školní 500, Ždírec nad Doubravou ostatní plocha (ostatní komunikace) Město Ždírec nad Doubravou, Školní 500, Ždírec nad Doubravou Parcel. č. 356/146 ostatní plocha (ostatní komunikace) Město Ždírec nad Doubravou, Školní 500, Ždírec nad Doubravou Parcel č. 356/9 ostatní plocha (ostatní komunikace) Město Ždírec nad Doubravou, Školní 500, Ždírec nad Doubravou
