1 Povinnosti provozovatelů chladicích zařízení / aplikací s obsahem regulovaných látek a fluorovaných skleníkových plynů RNDr. Stanislav Bosák, CSc. Odbor ochrany ovzduší ředitelství České inspekce životního prostředí bosak@cizp.cz

2 vymezení typu zařízení / aplikace Chlazení Klimatizace Tepelná čerpadla Systémy požární ochrany

3 obecně závazné právní předpisy Zákon č. 86/2002 Sb. o ochraně ovzduší a o změně některých dalších zákonů (zákon o ochraně ovzduší), ve znění pozdějších předpisů Vyhláška MŽP č. 279/2009 Sb. o předcházení emisím regulovaných látek a fluorovaných skleníkových plynů. Zákon č. 73/2012 Sb. o látkách, které poškozují ozonovou vrstvu, a o fluorovaných skleníkových plynech (účinnost dnem 1. září 2012) Nařízení Evropského parlamentu a Rady (ES) č. 1005/2009 o látkách, které poškozují ozonovou vrstvu. Nařízení Evropského parlamentu a Rady (ES) č. 842/2006 ze dne 17. května 2006, o některých fluorovaných skleníkových plynech, ve znění pozdějších nařízení. Nařízení Komise (ES) č. 303/2008, 304/2008, 305/2008, 306/2008, 307/2008, 308/2008, 1493/2007, 1494/2007, 1497/2007, 1516/2007

4 vymezení typu zařízení / aplikace Podle druhu chladiva regulované látky (RL) fluorované skleníkové plyny (F-plyny) ostatní ( přírodní, anorganické) směsné přípravky Podle množství chladiva v kg nejméně 3 nejméně 30 nejméně 300 Podle provedení zařízení propojené okruhy / nepropojené okruhy hermeticky uzavřené systémy

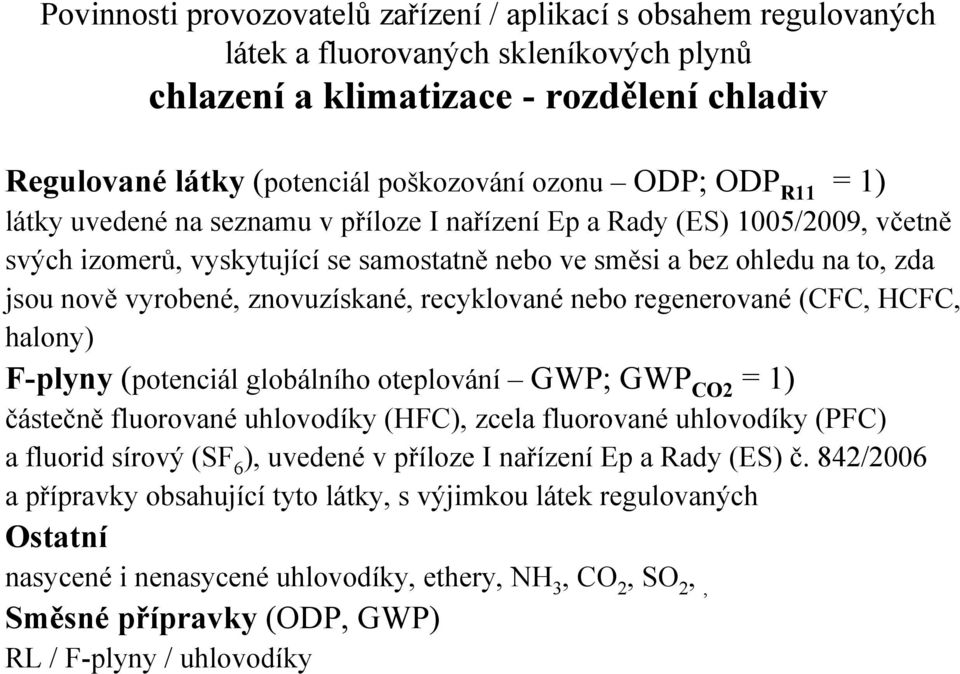

5 chlazení a klimatizace - rozdělení chladiv Regulované látky (potenciál poškozování ozonu ODP; ODPR11 = 1) látky uvedené na seznamu v příloze I nařízení Ep a Rady (ES) 1005/2009, včetně svých izomerů, vyskytující se samostatně nebo ve směsi a bez ohledu na to, zda jsou nově vyrobené, znovuzískané, recyklované nebo regenerované (CFC, HCFC, halony) F-plyny (potenciál globálního oteplování GWP; GWPCO2 = 1) částečně fluorované uhlovodíky (HFC), zcela fluorované uhlovodíky (PFC) a fluorid sírový (SF6), uvedené v příloze I nařízení Ep a Rady (ES) č. 842/2006 a přípravky obsahující tyto látky, s výjimkou látek regulovaných Ostatní nasycené i nenasycené uhlovodíky, ethery, NH3, CO2, SO2,, Směsné přípravky (ODP, GWP) RL / F-plyny / uhlovodíky

6 rozdělení chladiv podle počtu a vlastností složek Chladiva jednosložková Chemické sloučeniny jednoznačně popsatelné chemickým vzorcem a odvozeným kódem ASHRAE; b.v. při normálním tlaku, hodnota Tc, pc Konstrukce kódu ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers): číselný kód a jeho kombinace s malým písmenem Chladiva vícesložková Azeotropní směs Fázová přeměna chladiva při určitém tlaku probíhá při jedné hodnotě teploty Zeotropní směs Fázová přeměna chladiva při určitém tlaku probíhá v rozmezí teplotního intervalu (teplotní interval teplotní skluz ) Blízce azeotropní směs teplotní skluz do 1 oc

7 příklady používaných chladiv CFC: R 11, R 12, R 113, R 114, R 115, R 13; veškeré použití k údržbě zakázáno HCFC: R 22, R 123, R 124, R 142 Regenerované a recyklované HCFC možné použít k údržbě zařízení do Nově vyrobené HCFC již od roku 2010 k údržbě zakázány HFC: R 23, R 32 R 125, R 134a, R 152a, R 143a, R 227ea, R 236fa Směsné přípravky: R 407C (R32/R125/R134a; 23%/25%/52%) R 410A (R32/R125; 50%/50%) R 417A (R125/R134a/R600; 46,6%/50%/3,4%) R 507 (R125/R134a; 50%/50%)

8 Výskyt ozónu v ovzduší km O2 45 h FREON O3 30 O3 stratosféra Dobsonovy jednotky [DU] h O2 + organické látky O3 + PAN NOx O3 troposféra 3 [ g/m ]

9 Příspěvky jednotlivých GHG ke skleníkovému efektu s rozlišením na GHG z lidské činnosti a z přírodních zdrojů *) GHG [%] [%natural] [%man-made] H2O(g, l) CO2 CH4 N2O FC + ost. 95,000 3,618 0,360 0,950 0,072 94,999 3,302 0,294 0,903 0,025 0,001 0,117 0,066 0,047 0,047 celkem 100,000 99,72 0,28 *) U.S. EPA 2002

10 identifikace chladiva - Údaje na štítku zařízení Údaje v dokumentaci zařízení Údaje v evidenční knize / evidenci záznamů Orientační stanovení z údajů p-t Identifikace přenosným identifikátorem Instrumentální analýza - FTIR spektroskopie - Plynová chromatografie / detekce hmotnostní spektrometrií (GC/MS)

11 identifikace chladiva

12 určení hmotnostního množství chladiva v okruhu - Údaje na štítku zařízení Údaje v dokumentaci zařízení Údaje v evidenční knize / evidenci záznamů Orientační odhad podle druhu chladiva (vypařovací teploty) a chladicího výkonu vypařovací teplota 0 oc vypařovací teplota od -10 oc do -20 oc vypařovací teplota od -25 oc do -40 oc 380 g/1kw 1000 g/1kw 2700 g/1kw

13 výpočet hodnoty GWP směsného přípravku U směsí (přípravků) se pro GWP použije výpočet a výsledek se porovná s hodnotou rozhodnou pro vymezení přípravku pod účinností nařízení Ep a Rady (ES) č. 842/2006 GWP 150 Výpočet GWP GWP = Σ (látka X % GWPX + látka Y % GWPY + látka N % GWPN), kde % je podíl na hmotnosti s tolerancí +/ 1 %

14 instalace zařízení / aplikace Zařízení s regulovanými látkami nejsou stanoveny podmínky instalace, nová zařízení nelze instalovat Aplikace s F-plyny instalace osobou s certifikátem pokud je zasahováno do chladicího okruhu Instalace systému detekce úniků u zařízení /aplikací obsahujících nejméně 300 kg chladiva (RL / Fplynu) Označení zařízení / aplikace štítek zařízení, hermeticky uzavřený systém

15 doporučené vzory štítků

16 systém detekce úniků Systémem detekce úniků - kalibrované mechanické, elektrické nebo elektronické zařízení pro zjišťování úniků fluorovaných skleníkových plynů, které při zjištění úniku provozovatele varuje Sledování obsahu chladiva v chladicím okruhu hladina kapalného chladiva ve sběrači chladiva Sledování výskytu par chladiva vně chladicího okruhu ve strojovně zařízení ve strojovně zařízení a v místech výparníků, kondenzátorů Funkce systému detekce úniků musí být kontrolována provozovatelem zařízení alespoň jednou za 12 měsíců

17 systém detekce úniků sledování obsahu chladiva v okruhu Princip Sledování výšky hladiny chladiva v jeho sběrači Umístění na sběrači chladiva Výstup informuje obsluhu

18 systém detekce úniků sledování koncentrace par chladiva Principy Polovodičový (CMOS) (ceramic metal oxide semiconductor) Selektivita metody! Absorpce v IR oblasti spektra (NDIR) Fotoakustická IR metoda (PIR) nevyžaduje referenční kyvetu Požadavky Citlivost - není stanovena (odvozuje se od nejvyšší přípustné koncentrace pro ochranu zdraví) Doporučené umístění - místo s nejvyšší pravděpodobností výskytu par chladiva - u chladiv těžších než vzduch cca 0,5 m nad podlahou Výstup informuje obsluhu

19 kontroly těsnosti zařízení s obsahem regulovaných látek Množství regulované látky kg Ostatní systémy Hermeticky uzavřený systém lhůty zajištění kontrol v měsících 0 až 3 nejméně 3 až 30 nejméně 30 až 300 nejméně 300 a více nemusí provádět každých 12 měsíců každých 6 měsíců každé 3 měsíce 0 až 6 nejméně 6 až 30 nejméně 30 až 300 nejméně 300 a více nemusí provádět každých 12 měsíců každých 6 měsíců každé 3 měsíce Instalace systému detekce úniků RL nemá na lhůty pro kontroly těsnosti vliv

20 kontroly těsnosti aplikací s obsahem F-plynů Ostatní systémy Hermeticky uzavřený systém Množství FP kg lhůty zajištění kontrol v měsících S instalací systému Bez instalace detekce úniků detekce úniků 0 až 3 nejméně 3 až 30 nejméně 30 až 300 nejméně 300 a více nemusí provádět každých 12 měsíců každých 12 měsíců každých 6 měsíců nemusí provádět každých 12 měsíců každých 6 měsíců každé 3 měsíce 0 až 6 nejméně 6 až 30 nejméně 30 až 300 nejméně 300 a více nemusí provádět každých 12 měsíců každých 12 měsíců každých 6 měsíců nemusí provádět každých 12 měsíců každých 6 měsíců každé 3 měsíce U nově instalovaných aplikací též bezprostředně po jejich uvedení do provozu

21 kontroly těsnosti zařízení / aplikací Nepřímé metody kontroly těsnosti - Hodnoty p, T Hladina chladicí kapaliny (stavoznak - příklad) - Doplněné množství chladiva - Proud kompresoru Podezření na únik zjištěný nepřímou metodou ověřit metodou přímou Přímé metody kontroly těsnosti - Film povrchově aktivní látky (detekční sprej, detekční kapalina) - Elektronické detektory polovodičový IR detekce (citlivost detekce úniku 5g/rok; 10 g/min; ověření jednou za 12 měsíců) koronový výboj - UV detekce fluoreskující látky v oleji unikajícího ze zařízení - Zbarvení plamene (Cu-Cl) - Tlaková zkouška

22 kontroly těsnosti zařízení / aplikací Oprávněné osoby - Osoby s certifikátem vydaným Ministerstvem životního prostředí - Ministerstvo vede a zveřejňuje seznam osob s certifikátem - Certifikát vydáván ve správním řízení (ostatní činnosti vyžadující certifikát - instalace aplikace - údržba, servis zařízení a aplikací - znovuzískávání FP, RL - regenerace, recyklace RL - zneškodňování RL - skladování halonů pro kritická použití)! Právní moc certifikátu!

23 kontroly těsnosti zařízení / aplikací opravy netěsností Zařízení s RL Oprava netěsnosti co nejdříve, v každém případě do 14 dnů od zjištění Kontrola zařízení po opravě netěsnosti do 1 měsíce Aplikace s F-plyny Oprava netěsnosti co nejdříve od zjištění Kontrola aplikace po opravě netěsnosti do 1 měsíce

24 zařízení / aplikace na konci životnosti Zařízení s RL Znovuzískání RL osobou s certifikátem CFC: pouze zneškodnění! HCFC: do regenerace / recyklace a použití při údržbě zařízení - zneškodnění Aplikace s F-plyny Znovuzískání F-plynu osobou s certifikátem Provozovatel aplikace vytváří podmínky pro znovuzískání chladiva

25 evidenční povinnosti Zařízení s obsahem nejméně 3 kg regulovaných látek Zařízení s obsahem nejméně 3 kg F-plynů EVIDENČNÍ KNIHA podle závazného vzoru Knihu vede provozovatel Knihu uchovává v místě provozu zařízení po dobu 5 let Údaje zaznamenává osoba provádějící úkony VEDENÍ ZÁZNAMŮ (možno použít evidenční knihu pro zařízení s obsahem RL) Obecně záznamy o tom kdo, na jakém zařízení, co, jak, čím, kolik Evidenční knihu vede provozovatel i pro hermeticky uzavřený systém pro zařízení s obsahem chladiva 3-6 kg Záznamy i pro hermeticky uzavřený systém aplikace s obsahem 3-6 kg chladiva

26 nejčastější správní delikty provozovatelů chladicích zařízení / aplikací Instalace aplikace osobou bez certifikátu Nezajištění kontroly těsnosti aplikace po uvedení do provozu Provozování zařízení / aplikace bez systému detekce úniků Neprovedení kontroly funkce systému detekce úniků Nezajištění pravidelné kontroly těsnosti Neodstranění závady-netěsnosti Nezajištění kontroly těsnosti po odstranění závady-netěsnosti Nevedení evidenční knihy zařízení / nevedení záznamů aplikací Nejvyšší možná sankce za každý správní delikt podle zákona č. 86/2002 Sb. o ochraně ovzduší do 2 mil. Kč

27 Kontroly provozovatelů zařízení / aplikací s obsahem regulovaných látek a fluorovaných skleníkových plynů oprávnění a povinnosti České inspekce životního prostředí -v nezbytně nutném rozsahu vstupovat na pozemky a do objektů užívaných pro podnikatelskou činnost -požadovat potřebné doklady, údaje a vysvětlení týkající se předmětu kontroly -odebírat vzorky RL a F-plynů za účelem zjištění totožnosti a na náklady kontrolovaných osob provádět nebo zajišťovat jejich rozbory -zadržet zakázané RL, F-plyny a výrobky, které je obsahují -ukládat sankce, ukládat opatření k nápravě -při kontrole se prokázat služebním průkazem Při kontrole se podpůrně použije zákon o státní kontrole
