1 Rýpadlo-nakladač 444E Vznětový motor Cat 3054C DIT Celkový výkon (SAE J1995) při 2200 ot/min Čistý výkon (ISO 9249) při 2200 ot/min Motor Cat C4.4 s turbodmychadlem a dochlazováním Celkový výkon (SAE J1995) při 2200 ot/min Čistý výkon (ISO 9249) při 2200 ot/min Provozní hmotnost (standardní) 74,5 kw/101 k 71 kw/97 k (volitelný) 74,5 kw/101 k 71 kw/97 k kg Hloubkový dosah rýpadla Teleskopická násada Maximálně dle SAE Maximálně 5771 mm 6313 mm

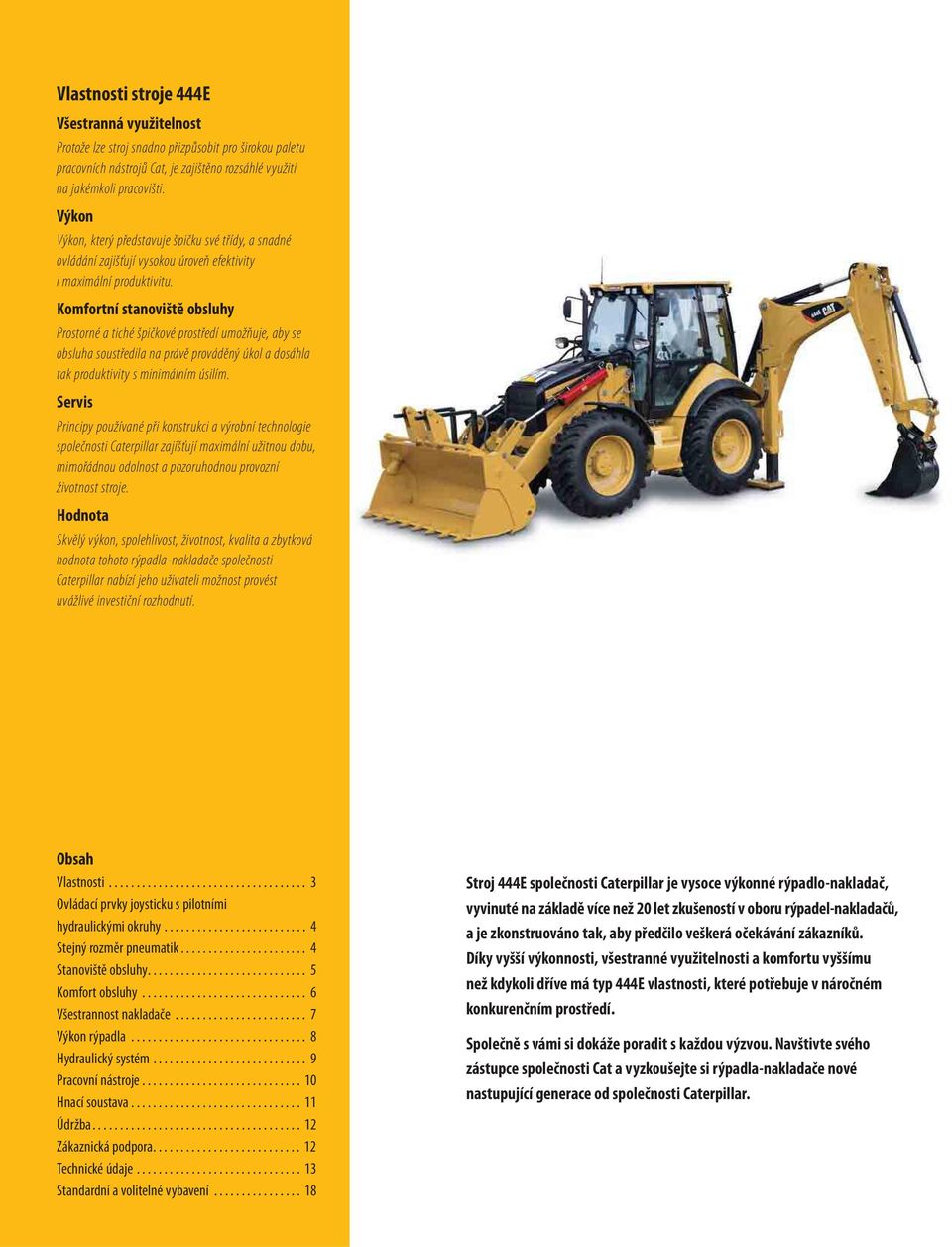

2 Vlastnosti stroje 444E Všestranná využitelnost Protože lze stroj snadno přizpůsobit pro širokou paletu pracovních nástrojů Cat, je zajištěno rozsáhlé využití na jakémkoli pracovišti. Výkon Výkon, který představuje špičku své třídy, a snadné ovládání zajišťují vysokou úroveň efektivity i maximální produktivitu. Komfortní stanoviště obsluhy Prostorné a tiché špičkové prostředí umožňuje, aby se obsluha soustředila na právě prováděný úkol a dosáhla tak produktivity s minimálním úsilím. Servis Principy používané při konstrukci a výrobní technologie společnosti Caterpillar zajišťují maximální užitnou dobu, mimořádnou odolnost a pozoruhodnou provozní životnost stroje. Hodnota Skvělý výkon, spolehlivost, životnost, kvalita a zbytková hodnota tohoto rýpadla-nakladače společnosti Caterpillar nabízí jeho uživateli možnost provést uvážlivé investiční rozhodnutí. Obsah Vlastnosti Ovládací prvky joysticku s pilotními hydraulickými okruhy Stejný rozměr pneumatik Stanoviště obsluhy Komfort obsluhy Všestrannost nakladače Výkon rýpadla Hydraulický systém Pracovní nástroje Hnací soustava Údržba Zákaznická podpora Technické údaje Standardní a volitelné vybavení Stroj 444E společnosti Caterpillar je vysoce výkonné rýpadlo-nakladač, vyvinuté na základě více než 20 let zkušeností v oboru rýpadel-nakladačů, a je zkonstruováno tak, aby předčilo veškerá očekávání zákazníků. Díky vyšší výkonnosti, všestranné využitelnosti a komfortu vyššímu než kdykoli dříve má typ 444E vlastnosti, které potřebuje v náročném konkurenčním prostředí. Společně s vámi si dokáže poradit s každou výzvou. Navštivte svého zástupce společnosti Cat a vyzkoušejte si rýpadla-nakladače nové nastupující generace od společnosti Caterpillar. 2

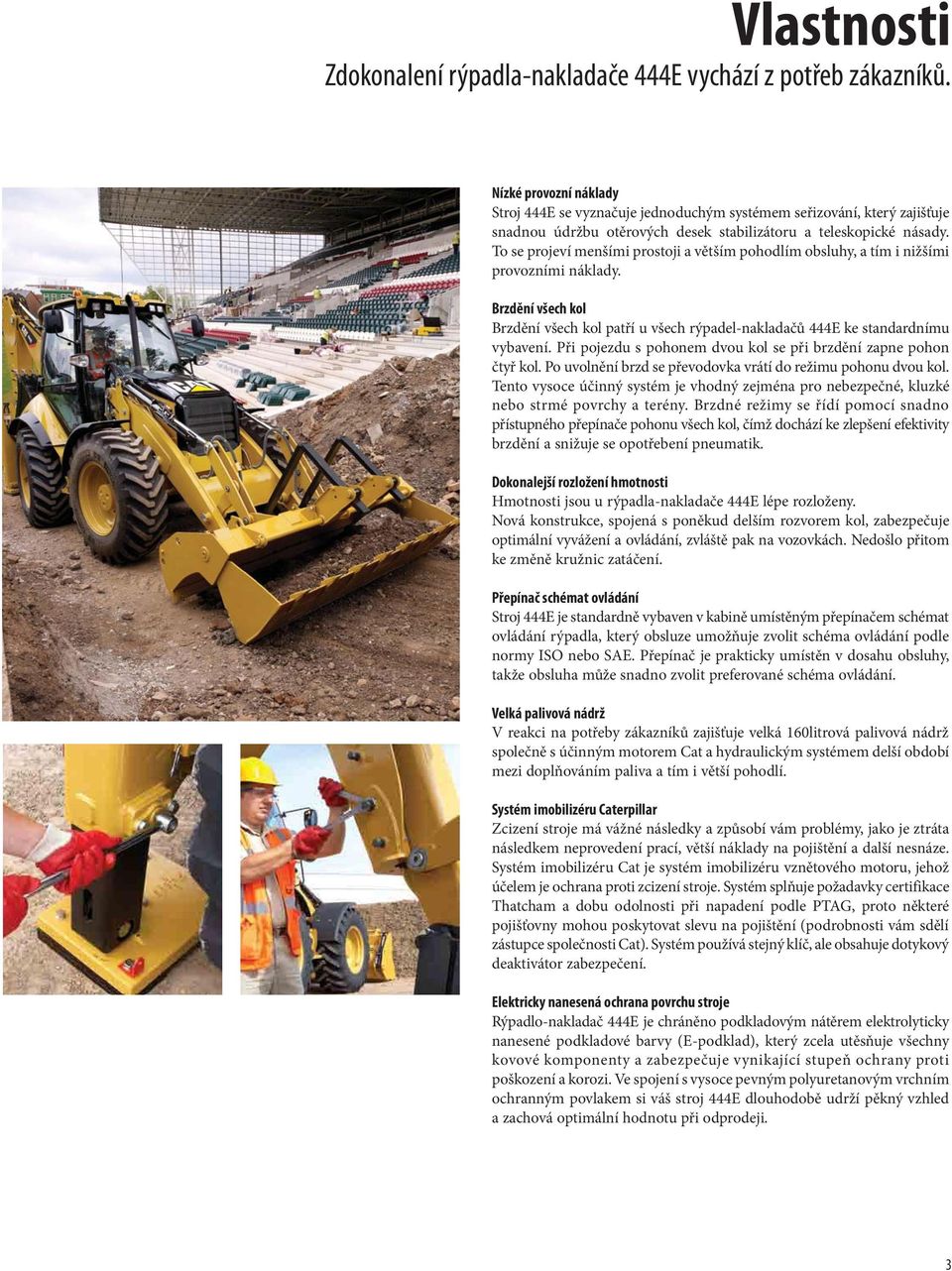

3 Vlastnosti Zdokonalení rýpadla-nakladače 444E vychází z potřeb zákazníků. Nízké provozní náklady Stroj 444E se vyznačuje jednoduchým systémem seřizování, který zajišťuje snadnou údržbu otěrových desek stabilizátoru a teleskopické násady. To se projeví menšími prostoji a větším pohodlím obsluhy, a tím i nižšími provozními náklady. Brzdění všech kol Brzdění všech kol patří u všech rýpadel-nakladačů 444E ke standardnímu vybavení. Při pojezdu s pohonem dvou kol se při brzdění zapne pohon čtyř kol. Po uvolnění brzd se převodovka vrátí do režimu pohonu dvou kol. Tento vysoce účinný systém je vhodný zejména pro nebezpečné, kluzké nebo strmé povrchy a terény. Brzdné režimy se řídí pomocí snadno přístupného přepínače pohonu všech kol, čímž dochází ke zlepšení efektivity brzdění a snižuje se opotřebení pneumatik. Dokonalejší rozložení hmotnosti Hmotnosti jsou u rýpadla-nakladače 444E lépe rozloženy. Nová konstrukce, spojená s poněkud delším rozvorem kol, zabezpečuje optimální vyvážení a ovládání, zvláště pak na vozovkách. Nedošlo přitom ke změně kružnic zatáčení. Přepínač schémat ovládání Stroj 444E je standardně vybaven v kabině umístěným přepínačem schémat ovládání rýpadla, který obsluze umožňuje zvolit schéma ovládání podle normy ISO nebo SAE. Přepínač je prakticky umístěn v dosahu obsluhy, takže obsluha může snadno zvolit preferované schéma ovládání. Velká palivová nádrž V reakci na potřeby zákazníků zajišťuje velká 160litrová palivová nádrž společně s účinným motorem Cat a hydraulickým systémem delší období mezi doplňováním paliva a tím i větší pohodlí. Systém imobilizéru Caterpillar Zcizení stroje má vážné následky a způsobí vám problémy, jako je ztráta následkem neprovedení prací, větší náklady na pojištění a další nesnáze. Systém imobilizéru Cat je systém imobilizéru vznětového motoru, jehož účelem je ochrana proti zcizení stroje. Systém splňuje požadavky certifikace Thatcham a dobu odolnosti při napadení podle PTAG, proto některé pojišťovny mohou poskytovat slevu na pojištění (podrobnosti vám sdělí zástupce společnosti Cat). Systém používá stejný klíč, ale obsahuje dotykový deaktivátor zabezpečení. Elektricky nanesená ochrana povrchu stroje Rýpadlo-nakladač 444E je chráněno podkladovým nátěrem elektrolyticky nanesené podkladové barvy (E-podklad), který zcela utěsňuje všechny kovové komponenty a zabezpečuje vynikající stupeň ochrany proti poškození a korozi. Ve spojení s vysoce pevným polyuretanovým vrchním ochranným povlakem si váš stroj 444E dlouhodobě udrží pěkný vzhled a zachová optimální hodnotu při odprodeji. 3

4 Ovládací prvky joysticku s pilotními hydraulickými okruhy Standardní příslušenství, které zmírňuje únavu, zlepšuje viditelnost a zvyšuje univerzálnost. Ovládací prvky joysticku Ovládací prvky joysticku rýpadlového typu umožňují plynulou modulaci funkcí. Jejich ergonomické provedení vyžaduje malé úsilí při ovládání a zajišťuje maximální komfort obsluhy. Ovládací prvky jsou umístěny do přirozené polohy, díky které získá obsluha nejpohodlnější možnou provozní polohu. Proporcionální ovládací prvky nakladače i rýpadla poskytují přesné ovládání pracovních nástrojů nakladače i rýpadla a teleskopické násady. Přepínač schématu ovládání rýpadla Stroj 444E je standardně vybaven v kabině umístěným přepínačem schémat ovládání rýpadla, který obsluze umožňuje zvolit schéma ovládání podle normy ISO nebo SAE. Přepínač je prakticky umístěn v dosahu obsluhy, takže obsluha může snadno zvolit preferované schéma ovládání. Ovládací prvky stabilizátoru Prakticky umístěné ovládací prvky stabilizátoru, vybavené pilotními okruhy, se dodávají s volitelnou funkcí Auto-Up (automatické zvednutí), která zkracuje časy cyklů nakládání a zlepšuje výhled dozadu. Vícepolohové konzoly s joysticky Joysticky jsou namontovány na konzolách se dvěma uzamykatelnými polohami před a za ovládacími prvky. To dovoluje obsluze posunout se dopředu, provádí-li rýpání vzadu v blízkosti stroje, a má tak nerušený výhled do výkopu. Výhled z kabiny Protože v zorném poli nepřekáží žádná středová konzola, má obsluha ničím nerušený výhled na pracovní plochu. Stejný rozměr pneumatik Vlastnosti, které nabízejí více možností pro obsluhu na staveništi. Lepší průchodnost terénem Stroj 444E může pracovat na pracovních plochách, které omezují možnosti použití strojů se standardními pneumatikami nestejného rozměru. Vysoká průchodnost terénem a nižší zatížení půdy pneumatikami umožňují stroji pracovat ve velmi špatných půdních podmínkách, jako je tomu na staveništích na zelené louce a při použití v zemědělství, například při údržbě zemědělské půdy. Stroj se tak může dostat do oblastí, které jsou mimo možnosti většiny ostatních typů strojů, čímž se zvyšuje jeho produktivita a využitelnost. Zvýšená výkonnost nakládacího zařízení Stroj 444E se vyznačuje vynikající výškou zdvihu, která společně s velkou lopatou a velkou vylamovací silou umožňuje stroji 444E vykonávat s vysokou produktivitou nakládací práce, jako je plnění násypníku, přemisťování sypkého materiálu, zarovnávání terénu a nakládání. Volba pneumatik Stroj 444E je dodáván s pneumatikami 28", diagonálními nebo radiálními. To umožňuje zvolit správné pneumatiky vyhovující dané aplikaci nebo rozpočtovým možnostem. Řízení všech kol (AWS) jako standardní vybavení Stroj 444E je vybaven systémem AWS, který umožňuje zvolit řízení dvou kol, kruhové nebo krabí řízení, aby poskytl skvělý poloměr zatáčení a dobré manévrovací schopnosti pro práci ve stísněných pracovních prostorech. 4

5 Stanoviště obsluhy Kabina strojů řady E. Komfort, výhled, styl vše v jednom! Design kabiny rýpadla-nakladače 444E vyhovuje nejvyšším nárokům operátorů. Kabina strojů řady E zabezpečuje maximální komfort, snadné ovládání a svým moderním stylem odpovídá současným nárokům operátorů. Součástí designu je zakřivené sklo, které zvětšuje vnitřní prostor i viditelnost. Široká kabina poskytuje prostorné prostředí, které zajišťuje lepší výkon během otáčení sedadla při přechodu z jednoho provozního režimu do druhého. Komfort v kabině zvyšuje prvotřídní, vzduchem odpružená sedačka Cat, která snižuje únavu. Snadno otevíratelné jednodílné zadní okno poskytuje obsluze vynikající možnost větrání a skvělou viditelnost. Zadní stěrač snadno setře rozsáhlou část zadního okna, čímž při práci ve vlhkém nebo prašném prostředí zajišťuje výbornou viditelnost pracovní plochy. Vynikající ergonomické řešení zabezpečuje snadnou dosažitelnost všech ovládacích prvků z místa obsluhy, všechny kabiny jsou standardně zaskleny tónovaným sklem. Další vybavení, jako jsou dálkové ovládací prvky stabilizátoru, velké nastavitelné ventilační výdechy v celé kabině a snadno čitelné přístroje, poskytuje obsluze pracovní prostředí, které snižuje únavu a zvyšuje produktivitu. 5

6 Komfort obsluhy Design pracovního prostředí je zaměřen na komfort obsluhy. Vibrace Společnost Caterpillar je si vědoma, že rýpadla-nakladače pracují často v nejnáročnějších prostředích. Zvládnutím normálních vibrací stroje vyvolaných těmito drsnými podmínkami se zvýší efektivnost a produktivita obsluhy. Vybavení rýpadla-nakladače 444E, jak standardní, tak volitelné, tyto vibrace omezuje. Systém HVAC (topení a klimatizace) Výhodou stroje 444E je volitelný výkonný systém klimatizace, který společně s kvalitní ventilací zajistí obsluze chladné prostředí i při nejvyšších pracovních teplotách. Ventilační systém také zabezpečuje četné možnosti odmlžování, odmrazování a topení. Pracovní osvětlení Rýpadlo-nakladač 444E je vybaveno předními a zadními nastavitelnými reflektory pro pracovní osvětlení. To umožňuje obsluze nasměrovat světlo potřebným směrem a zajistit tak maximální osvětlení pracovní plochy bez ohledu na aktuální světelné podmínky. Vzduchový filtr kabiny Stroj 444E je vybaven snadno přístupným vzduchovým filtrem kabiny, který se nachází v prostoru pravého zadního blatníku. Vstup vzduchu pro kabinu je umístěn dostatečně vysoko pro minimalizaci přisávání prachu do vzduchového filtru. Kabina Pro stroj 444E jsou k dispozici 2 typy kabiny, které poskytují možnost zvolit variantu, která nejlépe vyhoví individuálním požadavkům obsluhy. Silentbloky kabiny Kabina je k hlavnímu rámu připevněna pomocí pružných uložení, která snižují vibrace a hluk a poskytují tak obsluze komfortní pracovní prostředí ve všech směrech. Odpružená sedačka Cat Vzduchem odpružená sedačka Cat představuje hlavní rozhraní mezi strojem a obsluhou, které poskytuje pohodlnou pracovní platformu s cílem zajistit vysokou úroveň produktivity při minimální únavě. 6

7 Všestrannost nakladače Nakládací zařízení 444E má nyní ještě větší výkonnost. Vynikající výkonnost nakladače Nakladač 444E s paralelním zvedacím mechanizmem standardně nabízí samočinné vyrovnávání polohy lopaty a zrychluje cykly nakládání. Konstrukce zaměřená na výkon zajišťuje stroji 444E vysokou vylamovací sílu, takže obsluha může snadno naplnit lopatu i v těch nejtěžších terénních podmínkách. Současně je také zajištěno bezpečné zvedání libovolného nákladu uloženého na paletách. Stroj 444E se dodává buď s univerzální lopatou o objemu 1,3 m 3, nebo s víceúčelovou lopatou, takže jej lze přesně přizpůsobit vašim potřebám. Výhled na pracovní nástroje je díky úzké zešikmené kapotě a rozbíhajícím se zvedacím ramenům vynikající a okraje lopaty jsou v přímém zorném poli obsluhy. Velká torzní tyč poskytuje tuhost v kroucení, která je potřeba při úpravách terénu nebo při zvedání těžkých předmětů nepravidelného tvaru nakládací lopatou. Ovládání joystickem Joystick pro nakládací zařízení je ergonomicky umístěn pro komfort obsluhy. Slouží k ovládání víceúčelové lopaty a přídavných hydraulických okruhů, je-li toto volitelné vybavení namontováno. Systém řízení jízdy Osvědčený systém Caterpillar pro tlumení rázů při pojezdu je volitelné vybavení, které omezuje houpání a kolébání stroje a umožňuje obsluze plynulý pojezd při jakémkoliv využití stroje, včetně převážení materiálu a pojezdu po vozovkách, nebo zjednodušuje pohyb po staveništi. Jako pohlcovač rázů je použit tlakový akumulátor, který omezuje podélné houpání stroje a zabezpečuje plynulý pojezd na nerovném terénu. Systém se zapíná spínačem na přední ovládací konzole. Zařízení pro návrat do polohy nabírání Stroj 444E je standardně vybaven systémem pro automatický návrat do polohy nabírání. Tento systém zkracuje časy nakládacích cyklů automatickým nastavením nakládací lopaty do polohy nabírání při spuštění ramen. V době, kdy se ramena nakladače přiblíží úrovni země, je už lopata ve správné poloze a připravena na další náklad. Hydraulické rychloupínací zařízení volitelné vybavení Stroj 444E je k dispozici s volitelným rychloupínacím zařízením, které umožňuje rozšířit všestrannou využitelnost nakladače pomocí široké řady pracovních nástrojů Caterpillar. 7

8 Výkon rýpadla Backhoe Performance Hloubkové pracovní zařízení strojů řady The E je E-Series vysoce výkonné Backhoe a improves snadno se performance udržuje. ad seviceability. Hloubkové zařízení rýpadlového typu Hloubkové zařízení rýpadlového typu Cat v sobě skrývá víc, než jen zajímavý vzhled. Ať již je to nakládání vozidel přistavených do těsné blízkosti stroje na jednoproudých vozovkách, nebo rýpání přes překážky a stěny, rýpadlový výložník překonává všechny ostatní. Zásluhou spojení všestranné využitelnosti, vysoké vylamovací síly a ovladatelnosti hydraulického systému s dělením průtoku, reagujícího na zatížení, je stroj 444E schopen poskytovat vysokou úroveň produktivity za minimálního úsilí obsluhy. Výložník je úzký a umožňuje tak maximální výhled na pracovní nástroj. Výkon Protože byl stroj 444E navržen s ohledem na výkon, vyznačuje se vysokými vylamovacími silami násady i lopaty, takže může obsluha snadno provádět rýpání i za těch nejtěžších terénních podmínek. Teleskopická násada Stroj 444E je vybaven teleskopickou násadou, která zvětšuje možnou hloubku výkopu a dosah, a tím zvyšuje všestrannost a využitelnost stroje. Design s posuvnou vnitřní částí zajišťuje ochranu otěrových desek před znečištěním a tím prodloužení intervalu seřizování a výměn. Seřízení otěrových desek je díky snadno přístupným seřizovacím šroubům otázkou jen několika minut a není třeba teleskopickou násadu rozebírat. Pomocná vedení pro provozní pracovní nástroje jsou chráněna před poškozením při práci i v nejužších výkopech. Posuvný a otočný rám hloubkového zařízení Konstrukce stroje 444E umožňuje snadné provádění nezbytné údržby. Posuvný litý rám stroje řady E má vnější zámkové západky a servis tak lze provádět bez demontáže hloubkového pracovního zařízení. Čepy rámu otočného rámu/závěsu výložníku mají vyměnitelná vnitřní pouzdra. Systém Caterpillar tlumení pohybu otoče Stroj 444E je vybaven systémem Cat pro tlumení pohybu otoče, který umožňuje velmi rychlé hloubení tlumením oscilací výložníku při návratu hloubkové lopaty do výkopu. Větší hloubkový dosah Stroj 444E umožňuje hloubit výkopy až do hloubky 6,3 m, čímž se ještě více zvyšuje jeho produktivita a všestranná využitelnost. Zvýšená výkonnost Geometrie výložníku a násady byla navržena tak, aby poskytovala vysokou vylamovací sílu, a tím zajistila vynikající pracovní výkon, jehož zásluhou je stroj 444E jedním z nejlepších dostupných rýpadel. 8

9 Hydraulický systém Hydraulický systém reagující na zatížení s dělením průtoku přizpůsobuje výkon a průtok oleje zatížení kde to potřebujete a kdy to potřebujete. Výkonnost hydraulického systému Jen zřídka budete celou dobu pracovat na plný výkon, takže proč by měl stroj stále běžet naplno a spotřebovávat více paliva, způsobovat větší hluk a více se opotřebovávat? Stroj 444E je vybaven hydraulickým systémem s konstantním tlakem reagujícím na zatížení, který přizpůsobuje výkon a průtok požadavkům prováděné práce. Ať pracujete v režimu rýpání na plný výkon, nebo opatrně provádíte výkopové práce kolem inženýrských sítí, máte vše pod kontrolou. Při použití stroje pro nakládání a převážení je důležitá rychlost a systém přizpůsobí potřebný průtok tak, aby práce byla provedena rychle a efektivně. Dokud to není potřebné, jsou požadavky na systém minimální, takže dochází k menším ztrátám způsobeným parazitním zatížením a je k dispozici větší výkon pro tažnou sílu na obvodu kol. Tím je zajištěna lepší výkonnost při nakládání a jízdě, která zvyšuje produktivitu. Ventily se sdílením průtoku Stroj 444E je vybaven hydraulickými ventily pro dělení průtoku, které řízením průtoku oleje do pracovních válců zdokonalují ovládání a eliminují riziko nedostatečné dodávky oleje při současném použití více funkcí, například při úpravě terénu s použitím hloubkové lopaty. Technické vybavení Stroj 444E je vybaven vysoce účinným pístovým čerpadlem s proměnným průtokem. Spolehlivé hydraulické hadice pro vysoký výkon mají silné dvojité ocelové opletení a spojky s O-kroužky. Tento robustní systém poskytuje vynikající trvanlivost a odolnost proti poškození tlakovými špičkami a pulzováním v hydraulické soustavě. 9

10 Pracovní nástroje Rozšiřte využitelnost svého stroje 444E podle svých potřeb nářadím ze široké nabídky příslušenství. Hloubkové lopaty Společnost Caterpillar nabízí četné hloubkové lopaty k výběru podle vašich požadavků: Lopata pro standardní použití. Používá se tam, kde může lopata snadno vnikat s malými rázy do středně abrazivních materiálů. Zesílená lopata HD. Používá se pro práce ve fragmentovaných skalách, zmrzlé půdě a vysoce abrazivních materiálech. Lopata pro extrémní podmínky. Používá se pro práce ve vysoce abrazivním materiálu při výskytu značných rázů. Velkoobjemová lopata. Stejně odolné provedení jako u lopaty HD, ale delší poloměr špiček zabezpečuje zvětšení objemu lopaty. Provozní životnost Hloubkové lopaty Cat nabízejí vynikající životnost společně s následujícími vlastnostmi: Tlusté řezné břity. Systém DRS (systém úhlopříčné retence) umožňuje snadnější výměnu čepů na zubech a větší pevnost. Tlustší otěrový materiál na bočních deskách pro lepší vyztužení a menší opotřebení. Identifikační štítky na všech lopatách obsahují objednací číslo, rozměry záběrových součástí a kompatibilitu se strojem. Rozměry K dispozici jsou pracovní nástroje v širokém rozsahu velikostí, od mělkých lopat o rozměru 228 mm pro kabelové výkopy, přes různé lopaty pro čištění příkopů až po velkoobjemové lopaty o rozměru 914 mm pro velkokapacitní hloubení. Rychloupínací zařízení pracovních nástrojů pro nakládací a pro hloubkové zařízení Pro nakládací zařízení se dodává hydraulické rychloupínací zařízení, pro hloubkové zařízení se jako volitelné vybavení dodává mechanické rychloupínací zařízení. Posádkám strojů, které požadují rychlé výměny nástrojů, může volba obou rychloupínacích zařízení ušetřit hodně času, peněz i námahy. Hydromechanické pracovní nástroje Společnost Caterpillar zkonstruovala řadu výkonných hydromechanických pracovních nástrojů, přizpůsobených jednotlivým strojům: Rýpadlo Nakladač Hydraulické kladivo H65 Úhlově nastavitelné zametací zařízení Šnek Zametač se sběračem Vibrační deska Silniční fréza Obraťte se prosím na zástupce společnosti Caterpillar, který vás seznámí s celou nabídkou nástrojů pro určité kombinace se strojem. 10

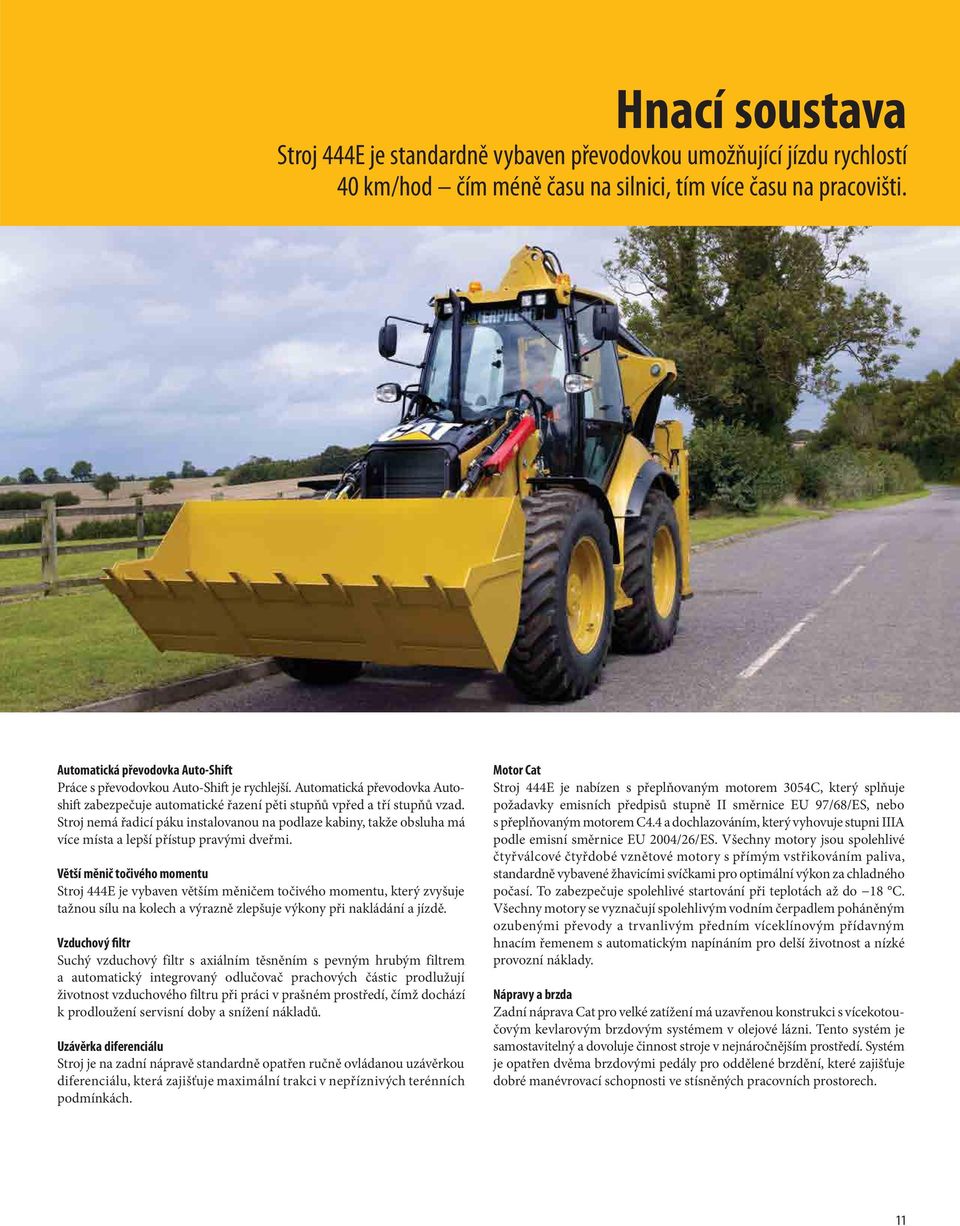

11 Hnací soustava Stroj 444E je standardně vybaven převodovkou umožňující jízdu rychlostí 40 km/hod čím méně času na silnici, tím více času na pracovišti. Automatická převodovka Auto-Shift Práce s převodovkou Auto-Shift je rychlejší. Automatická převodovka Autoshift zabezpečuje automatické řazení pěti stupňů vpřed a tří stupňů vzad. Stroj nemá řadicí páku instalovanou na podlaze kabiny, takže obsluha má více místa a lepší přístup pravými dveřmi. Větší měnič točivého momentu Stroj 444E je vybaven větším měničem točivého momentu, který zvyšuje tažnou sílu na kolech a výrazně zlepšuje výkony při nakládání a jízdě. Vzduchový filtr Suchý vzduchový filtr s axiálním těsněním s pevným hrubým filtrem a automatický integrovaný odlučovač prachových částic prodlužují životnost vzduchového filtru při práci v prašném prostředí, čímž dochází k prodloužení servisní doby a snížení nákladů. Uzávěrka diferenciálu Stroj je na zadní nápravě standardně opatřen ručně ovládanou uzávěrkou diferenciálu, která zajišťuje maximální trakci v nepříznivých terénních podmínkách. Motor Cat Stroj 444E je nabízen s přeplňovaným motorem 3054C, který splňuje požadavky emisních předpisů stupně II směrnice EU 97/68/ES, nebo s přeplňovaným motorem C4.4 a dochlazováním, který vyhovuje stupni IIIA podle emisní směrnice EU 2004/26/ES. Všechny motory jsou spolehlivé čtyřválcové čtyřdobé vznětové motory s přímým vstřikováním paliva, standardně vybavené žhavicími svíčkami pro optimální výkon za chladného počasí. To zabezpečuje spolehlivé startování při teplotách až do 18 C. Všechny motory se vyznačují spolehlivým vodním čerpadlem poháněným ozubenými převody a trvanlivým předním víceklínovým přídavným hnacím řemenem s automatickým napínáním pro delší životnost a nízké provozní náklady. Nápravy a brzda Zadní náprava Cat pro velké zatížení má uzavřenou konstrukci s vícekotoučovým kevlarovým brzdovým systémem v olejové lázni. Tento systém je samostavitelný a dovoluje činnost stroje v nejnáročnějším prostředí. Systém je opatřen dvěma brzdovými pedály pro oddělené brzdění, které zajišťuje dobré manévrovací schopnosti ve stísněných pracovních prostorech. 11

12 Údržba Nízké provozní náklady znamenají lepší návratnost vašich výdajů. Omezení požadavků na údržbu Stroj 444E je vybavený odklopnou kapotou umožňující přístup ke všem místům kontroly nebo doplňování náplní, ke vzduchovému filtru, nádobkám ostřikovačů, vizuálním indikátorům a podobně. Stroje řady E pokračují v tradici utěsněných výkyvných náprav, kloubových hnacích hřídelí, kolébkových čepů atd. Denní údržba, která může být nepříjemnou povinností plně vytížené obsluhy, je u stroje 444E omezena na minimum. Konstrukce výložníku a násady Konstrukce výložníku a násady dovoluje provádět všechna seřízení z důvodu opotřebení s ponecháním násady na místě, pouze s použitím jednoduchého klínového stavěcího mechanismu žádné demontáže a podkládání destiček vymezovacími podložkami. Také vzpěry stabilizačních opěr jsou nastavitelné z vnějšku, což zkracuje čas prostojů a odstraňuje dřívější potíže. Filtry Cat Všechny filtry Cat jsou instalované ve svislé poloze, aby nedocházelo k rozlévání náplní a kontaminaci oleje. Jsou to také filtry s vysokou filtrační schopností, které zachycují z oleje i ty nejdrobnější částice, a udržují tak plynulý chod motoru, převodovky a hydraulického systému po dlouhá léta. Plánované odběry vzorků oleje Zástupce společnosti Caterpillar vám může poskytnout informace o programu Caterpillar S O S SM. To umožní analyzovat stav opotřebení před vznikem problémů, čímž lze předejít předčasné poruše a naplánovat potřebnou opravu, aby se snížily náklady a zkrátily prostoje. Zákaznická podpora Snižte své provozní náklady s vynikajícími službami a nabídkami od svých prodejců. Nabídka Servisních smluv (CSA) Zástupce společnosti Cat vám nabídne komplexní podporu formou Servisních smluv, které mohou být individuálně přizpůsobeny vašim požadavkům a finančním potřebám. Můžete si vybrat z rozsáhlé nabídky počínaje Smlouvou o preventivních diagnostických prohlídkách včetně programu S O S až po Smlouvu o provádění údržby. Chraňte svou hodnotnou investici a seznamte se s přesnou výší měsíčních plateb pro bezproblémový chod vašeho podnikání. Financování Seznámili jste se s širokou nabídkou služeb, které vám může zástupce společnosti poskytnout pro financování stroje? Můžete si vybrat z různých možností financování šitých na míru podle vašich požadavků. Volba stroje Zástupce společnosti Cat vám pomůže orientovat se při rozhodování o koupi stroje na základě vašich požadavků a napoví, jak udržet provozní náklady na minimu. Je stroj, který máte na mysli, skutečně ten nejlepší pro vaši činnost, nebo by bylo vhodnější jiné zařízení? Pracovní techniky Zástupce společnosti Cat vám doporučí pracovní techniky pro váš stroj, které přispějí k minimalizaci opotřebení, maximalizaci produktivity a snížení provozních nákladů. Renovované komponenty (součásti Reman ) Nejefektivnějším způsobem opravy stroje může někdy být použití renovovaných komponentů. Komponenty jsou renovovány do stavu podle původní specifikace zkušenými mechaniky oddělení Cat Reman z původních součástí. Na renovované komponenty je poskytována záruka 1 rok. 12

13 Technické údaje typu 444E Motor Cat 3054* C4.4** Sání Turbodmychadlo Turbodmychadlo Jmenovitý výkon (standardně) 2200 ot/min 2200 ot/min Hrubý výkon SAE J ,5 kw/101 k 74,5 kw/101 k Čistý výkon ISO kw/97 k 71 kw/97 k Čistý výkon 80/1269/EHS 71 kw/97 k 71 kw/97 k Čistý nárůst točivého momentu při 1400 ot/min 26 % 23 % Maximální nárůst točivého momentu při 1400 ot/min 74,5 kw/101 k 408 Nm 400 Nm Vrtání 105 mm 105 mm Zdvih 127 mm 127 mm Zdvihový objem 4,4 litru 4,4 litru Údaje o výkonu motoru v koních (k) zde i na titulní straně jsou v metrických jednotkách. Uvedený čistý výkon je výkon na setrvačníku u motoru vybaveného ventilátorem chladiče, vzduchovým čističem, tlumičem výfuku a alternátorem. Motor bude pracovat v nadmořské výšce až 3000 m. * Emisní požadavky směrnice směrnice EU 97/68/ES stupeň II. ** Emisní požadavky směrnice EU 2004/26/ES stupeň IIIA. Vlastnosti Písty se třemi pístními kroužky vyrobené ze siluminové slitiny s vysokou pevností a maximální tepelnou vodivostí. Kovaný klikový hřídel z chrom-molybdenové oceli s nitridovanými čepy. Přední a zadní olejová těsnění klikového hřídele jsou břitová těsnění z Vitonu nebo PTFE, jejichž součástí je prachový břit. Pro zajištění dlouhé životnosti motoru jsou použity sací ventily z žáruvzdorné chrom-křemíkové oceli a výfukové ventily s povrchem materiálu STELLITE. Blok válců je zkonstruován jako monoblok z vysoce pevné legované litiny pro vysokou pevnost a dlouhou životnost. Odolný přední víceklínový přídavný hnací řemen má automatické napínání, které zajišťuje dlouhou životnost a snižuje provozní náklady. Hlava válců je vyrobena z vysoce pevné legované litiny se zesílenými stěnami a má zvětšenou výšku. Přesně odlité sací a výfukové kanály pro zabezpečení optimálního proudění vzduchu. Systém přímého vstřikování pro přesnou dodávku paliva. Samonasávací elektrické plnicí čerpadlo pro snadnější spouštění při nízkých okolních teplotách. Palivový systém s jedním filtrem pro snížení nákladů na údržbu. Vysoký točivý moment při nízkých otáčkách motoru pro lepší výkonnost stroje. Suchý čistič vzduchu s axiálním těsněním a s integrovaným automatickým odlučovačem prachu k zabezpečení efektivnějšího předčištění vzduchu. Stejnosměrný 12voltový systém spouštění a dobíjení, s bezúdržbovým akumulátorem 750 CCA skupiny Group 31. Nápravy Standardní pohon všech kol a řízení všech kol. Vlastnosti Zadní náprava pro velké zatížení s vestavěnými samostavitelnými brzdami, uzávěrkou diferenciálu a rozvodovkou. Pohon všech kol (AWD) se zapíná přepínačem na panelu přední ovládací konzoly nebo brzdovým pedálem při brzdění všech kol. Pohon AWD lze zapnout za chodu, při zatížení a při jakémkoliv rychlostním stupni dopředu i dozadu. Pohon AWD má vnější koncové převody, usnadňující údržbu. Systém pohonu všech kol (AWD) je instalován na výkyvné nápravě, je utěsněný s trvalou náplní maziva a nevyžaduje denní údržbu. Dvojčinný válec řízení umožňuje natočit kola o úhel 19 pro lepší manévrovací schopnosti. Řízení všech kol (AWS). Pneumatiky se stejným rozměrem 28". Řízení všech kol Plně hydrostatický systém řízení ovládaný ruční jednotkou. K dosažení maximální manévrovací schopnosti stroje může obsluha zvolit tři režimy: Režim řízení dvou kol Režim řízení po kružnici Krabí chod Typ Řízení s posilovačem Hydrostatické Válec řízení, jeden (1) dvojčinný (AWD) Přední Zadní Vrtání 85 mm 85 mm Zdvih 48 mm 63 mm Průměr tyče 42 mm 42 mm Kružnice zatáčení Řízení dvou kol mm Řízení po kružnici mm Brzdy Zcela uzavřené, hydraulické, lamelové. Vlastnosti Integrované hydraulické vícekotoučové kevlarové brzdy v olejové lázni na vstupních hřídelích koncových převodů. Zcela uzavřené a utěsněné. Samostavitelné. Brzdové pedály mohou být pro jízdu po komunikacích vzájemně spojeny. Parkovací nebo nouzové brzdy nezávislé na systému provozních brzd. Parkovací brzda se ovládá mechanicky ruční pákou umístěnou v pravé ovládací konzole. Vyhovuje požadavkům normy ISO 3450:

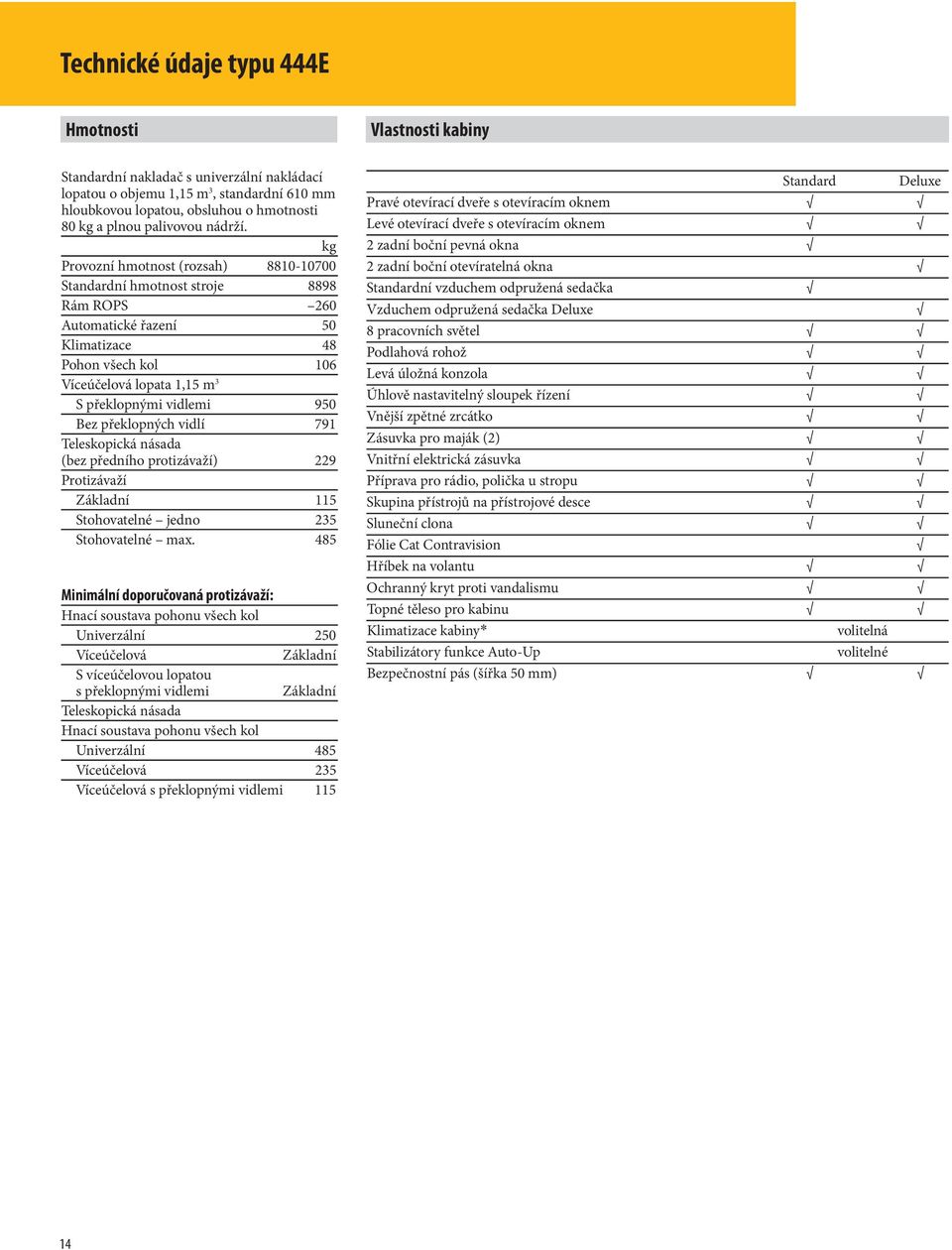

14 Technické údaje typu 444E Hmotnosti Vlastnosti kabiny Standardní nakladač s univerzální nakládací lopatou o objemu 1,15 m 3, standardní 610 mm hloubkovou lopatou, obsluhou o hmotnosti 80 kg a plnou palivovou nádrží. kg Provozní hmotnost (rozsah) Standardní hmotnost stroje 8898 Rám ROPS 260 Automatické řazení 50 Klimatizace 48 Pohon všech kol 106 Víceúčelová lopata 1,15 m 3 S překlopnými vidlemi 950 Bez překlopných vidlí 791 Teleskopická násada (bez předního protizávaží) 229 Protizávaží Základní 115 Stohovatelné jedno 235 Stohovatelné max. 485 Minimální doporučovaná protizávaží: Hnací soustava pohonu všech kol Univerzální 250 Víceúčelová Základní S víceúčelovou lopatou s překlopnými vidlemi Základní Teleskopická násada Hnací soustava pohonu všech kol Univerzální 485 Víceúčelová 235 Víceúčelová s překlopnými vidlemi 115 Standard Deluxe Pravé otevírací dveře s otevíracím oknem Levé otevírací dveře s otevíracím oknem 2 zadní boční pevná okna 2 zadní boční otevíratelná okna Standardní vzduchem odpružená sedačka Vzduchem odpružená sedačka Deluxe 8 pracovních světel Podlahová rohož Levá úložná konzola Úhlově nastavitelný sloupek řízení Vnější zpětné zrcátko Zásuvka pro maják (2) Vnitřní elektrická zásuvka Příprava pro rádio, polička u stropu Skupina přístrojů na přístrojové desce Sluneční clona Fólie Cat Contravision Hříbek na volantu Ochranný kryt proti vandalismu Topné těleso pro kabinu Klimatizace kabiny* volitelná Stabilizátory funkce Auto-Up volitelné Bezpečnostní pás (šířka 50 mm) 14

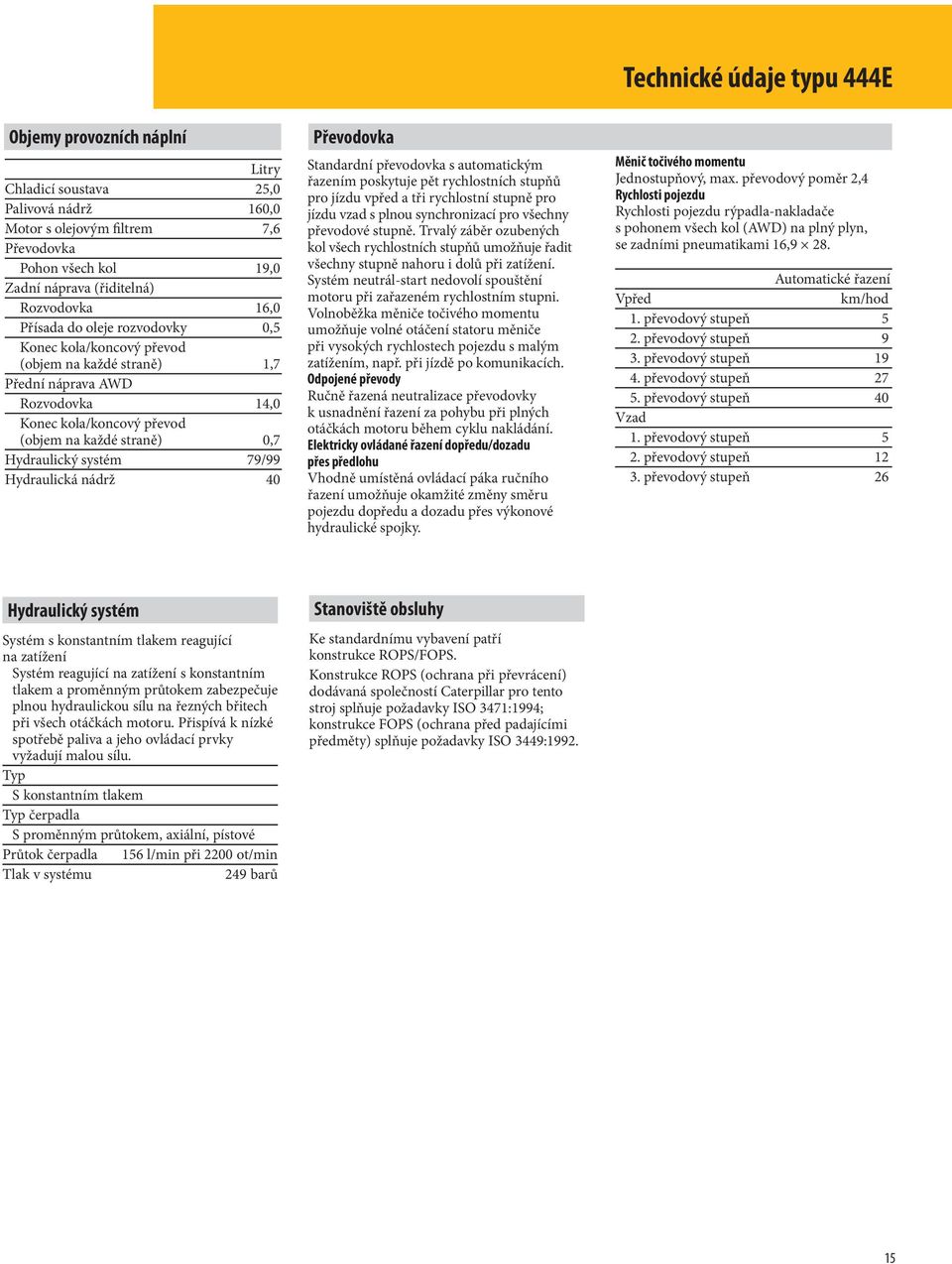

15 Technické údaje typu 444E Objemy provozních náplní Litry Chladicí soustava 25,0 Palivová nádrž 160,0 Motor s olejovým filtrem 7,6 Převodovka Pohon všech kol 19,0 Zadní náprava (řiditelná) Rozvodovka 16,0 Přísada do oleje rozvodovky 0,5 Konec kola/koncový převod (objem na každé straně) 1,7 Přední náprava AWD Rozvodovka 14,0 Konec kola/koncový převod (objem na každé straně) 0,7 Hydraulický systém 79/99 Hydraulická nádrž 40 Převodovka Standardní převodovka s automatickým řazením poskytuje pět rychlostních stupňů pro jízdu vpřed a tři rychlostní stupně pro jízdu vzad s plnou synchronizací pro všechny převodové stupně. Trvalý záběr ozubených kol všech rychlostních stupňů umožňuje řadit všechny stupně nahoru i dolů při zatížení. Systém neutrál-start nedovolí spouštění motoru při zařazeném rychlostním stupni. Volnoběžka měniče točivého momentu umožňuje volné otáčení statoru měniče při vysokých rychlostech pojezdu s malým zatížením, např. při jízdě po komunikacích. Odpojené převody Ručně řazená neutralizace převodovky k usnadnění řazení za pohybu při plných otáčkách motoru během cyklu nakládání. Elektricky ovládané řazení dopředu/dozadu přes předlohu Vhodně umístěná ovládací páka ručního řazení umožňuje okamžité změny směru pojezdu dopředu a dozadu přes výkonové hydraulické spojky. Měnič točivého momentu Jednostupňový, max. převodový poměr 2,4 Rychlosti pojezdu Rychlosti pojezdu rýpadla-nakladače s pohonem všech kol (AWD) na plný plyn, se zadními pneumatikami 16,9 28. Automatické řazení Vpřed km/hod 1. převodový stupeň 5 2. převodový stupeň 9 3. převodový stupeň převodový stupeň převodový stupeň 40 Vzad 1. převodový stupeň 5 2. převodový stupeň převodový stupeň 26 Hydraulický systém Systém s konstantním tlakem reagující na zatížení Systém reagující na zatížení s konstantním tlakem a proměnným průtokem zabezpečuje plnou hydraulickou sílu na řezných břitech při všech otáčkách motoru. Přispívá k nízké spotřebě paliva a jeho ovládací prvky vyžadují malou sílu. Typ S konstantním tlakem Typ čerpadla S proměnným průtokem, axiální, pístové Průtok čerpadla 156 l/min při 2200 ot/min Tlak v systému 249 barů Stanoviště obsluhy Ke standardnímu vybavení patří konstrukce ROPS/FOPS. Konstrukce ROPS (ochrana při převrácení) dodávaná společností Caterpillar pro tento stroj splňuje požadavky ISO 3471:1994; konstrukce FOPS (ochrana před padajícími předměty) splňuje požadavky ISO 3449:

16 Technické údaje typu 444E

17 Rozměry stroje Univerzální Víceúčelový Víceúčelový s vidlemi 1 Celková délka (nakládací zařízení na zemi), standardní násada mm Celková délka (nakládací zařízení na zemi), teleskopická násada mm Celková přepravní délka, standardní násada mm Celková přepravní délka, teleskopická násada mm Celková přepravní výška, standardní násada mm Celková přepravní výška, teleskopická násada mm Celková šířka (standardní) mm Výška po horní okraj kabiny/stříšky mm Výška po horní část výfukového komínu mm Výška k závěsnému čepu nakládacího zařízení (přepravní) mm Světlá výška (minimální) mm Vzdálenost osy zadní nápravy od přední mřížky mm Rozměr běhounu pneumatiky předního kola mm Rozměr běhounu pneumatiky zadního kola mm Rozvor kol (pohon všech kol) mm Rozměry a provozní parametry nakládací lopata Univerzální Víceúčelový Víceúčelový s vidlemi Objem (jmenovitý dle SAE) m 3 1,3 1,3 1,3 Šířka mm Nosnost při maximální výšce zdvihu kg Vylamovací síla kn Zatížení způsobující převrácení v bodu zatížení lopaty kg Maximální výška závěsného čepu mm Výsypný úhel při plném zdvihu Výsypná výška při maximálním úhlu vyklopení mm Dosah při výsypu při maximálním úhlu vyklopení mm Maximální úhel zaklopení lopaty vzhledem k úrovni země Hloubkový dosah mm Maximální úhel při zarovnávání terénu Šířka řezného břitu dozeru mm Vzdálenost od masky chladiče po řezný břit lopaty v poloze pro přejezd mm Maximální provozní výška mm Maximální otevření čelistí lopaty mm Svěrná síla čelistí lopaty kn Hmotnost (nezahrnuje zuby) kg Rozměry a provozní parametry hloubkové pracovní zařízení Technické údaje typu 444E Teleskopickán ásada Zasunutá Vysunutá 14 Hloubkový dosah, maximálně podle SAE mm Hloubkový dosah, maximálně mm Hloubkový dosah, ploché dno 610 mm, maximálně podle SAE mm Hloubkový dosah, ploché dno 610 mm, maximálně mm Dosah od otočného čepu vzhledem k úrovni terénu mm Nakládací výška mm Nakládací dosah mm Oblouk otáčení Otáčení lopaty Šířka stabilizátoru mm Rypná síla lopaty kn Rypná síla násady kn Celkové posunutí do boku mm

18 Standardní vybavení Standardní vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Cat. Vzduchový filtr, suchý, s axiálním těsněním, s předčističem a indikátorem zanesení filtru Pohon všech kol, řízení všech kol Alternátor, 120 A, 12 V Nemrznoucí chladicí směs (do 37 C) Výstražný zvukový signál při poruše systému Hloubková lopata, hloubkový dosah 4747 mm, s bočním posuvem, hloubková lopata pro rýpadla Akumulátor, bezúdržbový, 750 CCA Výložník s přepravním zámkem Vzpěra zvedacího válce Brzdy, kevlarové kotouče, v olejové lázni Motor Cat 3054C* (74,5 kw) nebo Cat C4.4** (74,5 kw) Háček na oděv Zámek elektrohydraulického posouvání rámu hloubkového zařízení do boku Krytování motoru Ventilátor chladiče, s ochranným krytem Rychlé řazení zpětného chodu, všechny rychlostní stupně Výstražné blikače/směrová světla Podlahová rohož, pryžová Přední náprava, výkyvná Přední maska s nárazníky Přední světlomety Přístroje: Teplota chladicí kapaliny, palivoměr, otáčkoměr, počítadlo provozních hodin Palivová nádrž 160 litrů, plnění ze země Stabilizační opěry s patkami s rýhovanou dosedací plochou Souprava chlazení pro vysoké okolní teploty Chladič hydraulického oleje Indikátory: Zanesení čističe vzduchu, zabrzdění, chladicí kapalina motoru, olejoznak hydraulického oleje Osvětlení přístrojové desky Časovač předního a zadního stěrače Spínací skříňka s přídavnou polohou Závěsné oko, hloubková lopata (pouze země mimo EU) Světla, pracovní (4 přední, 4 zadní) Hydraulický systém reagující na zatížení, s měnitelným průtokem, s axiálním pístovým čerpadlem Zpětná zrcátka, vnější (2) Ovládací prvky stabilizačních opěr, s pilotními okruhy Zásuvka 12 V (2) Systém řízení s posilovačem, hydrostatický Kabina s konstrukcí ROPS, s topením, odmrazováním, přetlakovaná, s ventilátorem pro cirkulaci vzduchu Bezpečnostní pás, samonavíjecí, (šířka 50 mm) Sedačka, odpružená vzduchem, s čalouněným nebo vinylovým potahem Ukazatel směru jízdy se samovypínáním Palivový filtr, filtr motorového, hydraulického a převodového oleje Systém spouštění, s ohřevem pro usnadnění spouštění Násada, výsuvná Brzdová a zadní obrysová světla (2) Přepravní zámek otoče hloubkového zařízení Sloupek řízení s nastavitelným úhlem sklonu Pneumatiky (2 přední, 2 zadní) Měnič točivého momentu Ovládání plynu, ruční a pedálem Převodovka, automatické řazení Vypínač neutralizace převodovky Houkačka výstražná, přední elektrická Odlučovač vody z palivového systému Volitelné vybavení Volitelné vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Cat. Klimatizace kabiny Výstražná houkačka při couvání Pracovní zařízení nakládací: Univerzální lopata 1,3 m 3 Víceúčelová lopata 1,3 m 3 nebo 1,3 m 3 s vidlemi Pracovní zařízení s hloubkovou lopatou Rychloupínací zařízení, mechanické Protizávaží Nárazník Základna Skládané Řezný břit, šroubovaný Z jednoho kusu materiálu Dvoudílný Blatníky, přední, pohon všech kol Ochranné kryty Hnacího hřídele při AWD Zuby (pro lopatu GP/MP) Zadní světla, pro jízdu po komunikacích Hydraulické rozvaděče, nakladač 3. rozvaděč pro lopaty GP/MP Hydraulické rozvaděče (přídavné) Teleskopická násada Hydraulické vedení Vedení pro kladivo na násadě Hadicové rychlospojky Osvětlení Poznávací značka, zadní Pro jízdu po komunikacích Zpětné zrcátko, vnější, velké Instalace pro manipulaci s břemeny, včetně závěsného oka, zámků výložníku a násady a audiovizuálního varovného systému Poháněný posun do boku Systém tlumení rázů při pojezdu Výstražný majáček Patky stabilizačních opěr pro práci na vozovce Skříňka na nářadí, vnější Zámky pro přepravu * Standardně v zemích s menší mírou regulace, splňuje emisní požadavky směrnice EU 97/68/ES stupně II. ** Standardně v zemích s uplatňovanou regulací, splňuje emisní požadavky směrnice EU 2004/26/ES stupně IIIA. 18

19 Rýpadla-nakladače řady E Kompletní produktová řada. 422E Výkon motoru (celkový) 56,6 kw/77 k Typ ovládání Mechanické Režim řízení Řízení pomocí dvou volantů Maximální hloubka výkopu dle SAE (standardní násada) 4,2 m Objem lopaty nakladače 1,0 m 3 Vylamovací síla nakladače 33 kn Trhací síla násady 35 kn Trhací síla lopaty 63 kn Průtok hydraulického oleje 125 l/min 428E 432E 442E Výkon motoru (celkový) 68,5 kw/93 k 68,5 kw/93 k 74,5 kw/101 k Typ ovládání Mechanické Pilotní okruh Pilotní okruh Režim řízení Řízení dvou kol Řízení dvou kol Řízení dvou kol Maximální hloubka výkopu dle SAE (standardní násada) 4,2 m 4,4 m 4,6 m Objem lopaty nakladače 1,0 m 3 1,0 m 3 1,0 m 3 Vylamovací síla nakladače 55 kn 55 kn 55 kn Trhací síla násady 35 kn 41 kn 46 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 434E Mechanické 434E Pilotní okruh 444E Výkon motoru (hrubý) 68,5 kw/93 k 74,5 kw/101 k 74,5 kw/101 k Typ ovládání Mechanické Pilotní okruh Pilotní okruh Režim řízení Volant stejné velikosti Kola stejné velikosti Kola stejné velikosti Maximální hloubka výkopu dle SAE (standardní násada) 4,3 m 4,3 m 4,6 m Objem lopaty nakladače 1,15 m 3 1,15 m 3 1,3 m 3 Vylamovací síla nakladače 56 kn 56 kn 55 kn Trhací síla násady 35 kn 41 kn 41 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 19

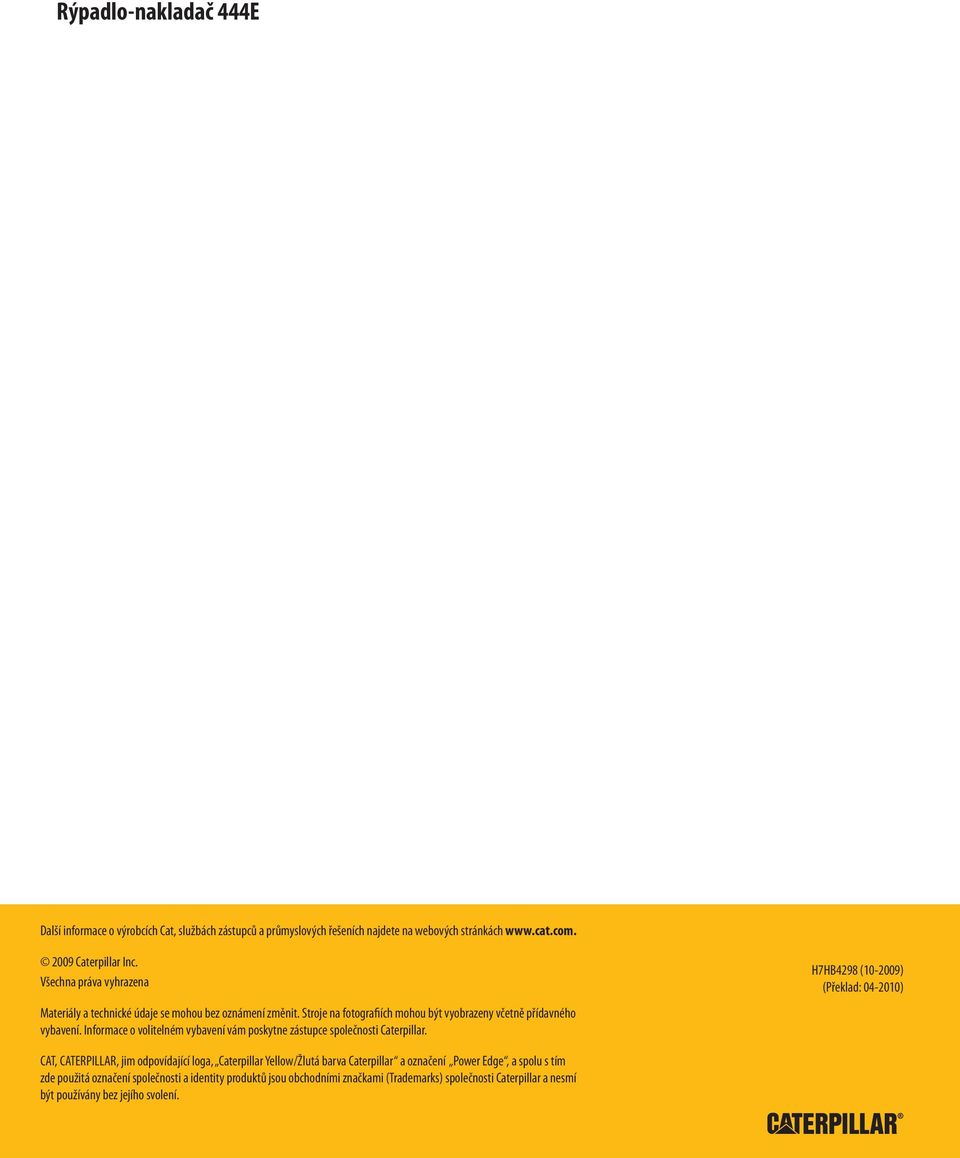

20 Rýpadlo-nakladač 444E Další informace o výrobcích Cat, službách zástupců a průmyslových řešeních najdete na webových stránkách Caterpillar Inc. Všechna práva vyhrazena Materiály a technické údaje se mohou bez oznámení změnit. Stroje na fotografiích mohou být vyobrazeny včetně přídavného vybavení. Informace o volitelném vybavení vám poskytne zástupce společnosti Caterpillar. CAT, CATERPILLAR, jim odpovídající loga, Caterpillar Yellow/Žlutá barva Caterpillar a označení Power Edge, a spolu s tím zde použitá označení společnosti a identity produktů jsou obchodními značkami (Trademarks) společnosti Caterpillar a nesmí být používány bez jejího svolení. H7HB4298 ( ) (Překlad: ) 19
