Metodický list číslo 1 Dálková doprava vody na velké vzdálenosti Vydáno dne: 5. března 2007 Stran: 5

Transkript

1 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Doprava vody hadicovým vedením Metodický list číslo 1 Dálková doprava vody na velké vzdálenosti Vydáno dne: 5. března 2007 Stran: 5 ČETA I. Doprava vody hadicovým vedením 1) Doprava vody se uskutečňuje hadicovým vedením B 75. a) Počítá se s průtočným množstvím 400, 600 nebo 800 l. min -1. b) Přímo na vodní zdroj se zpravidla nasazuje čerpadlo s největším jmenovitým výkonem. c) Doprava vody může být vedena z jednoho čerpadla do druhého nebo s použitím pomocné nádrže (i CAS), z níž další čerpadlo odebírá vodu. Zajistí se tím plynulejší dodávka vody. d) Při dopravě vody mezi čerpadly bez pomocné nádrže je nutno počítat s tím, že vstupní tlak do sacího hrdla druhého čerpadla musí být minimálně 0,15 MPa. e) Za stav hadicového vedení odpovídá VD, které dopravní vedení k dalšímu stroji vytvořilo, pokud velitel zásahu nerozhodne jinak. 2) Doprava vody dopravním vedením B s bojovým rozvinutím družstva 1+5. a) Základní postavení družstva: b) Povel VD: Družstvo, stroj CAS, vodní zdroj, směr CAS druhé jednotky, dopravní vedení, 7B, VPŘED!. c) Dopravní vedení se provede podle obrázku bojového rozvinutí. d) První hadici od CAS rozvine a rozloží strojník pak napojuje přetlakový ventil. Další hasiči provádějí činnost dle obrázku. e) Pokud družstvo bude čerpat vodu z přírodního vodního zdroje savicemi, číslo 4 a strojník vytvoří přívodní vedení savicemi před zahájením dodávky vody do dopravního vedení. Strojník v tomto případě po povelu VD určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem. Cvičební řád metodický list č. 1/ČETA 1

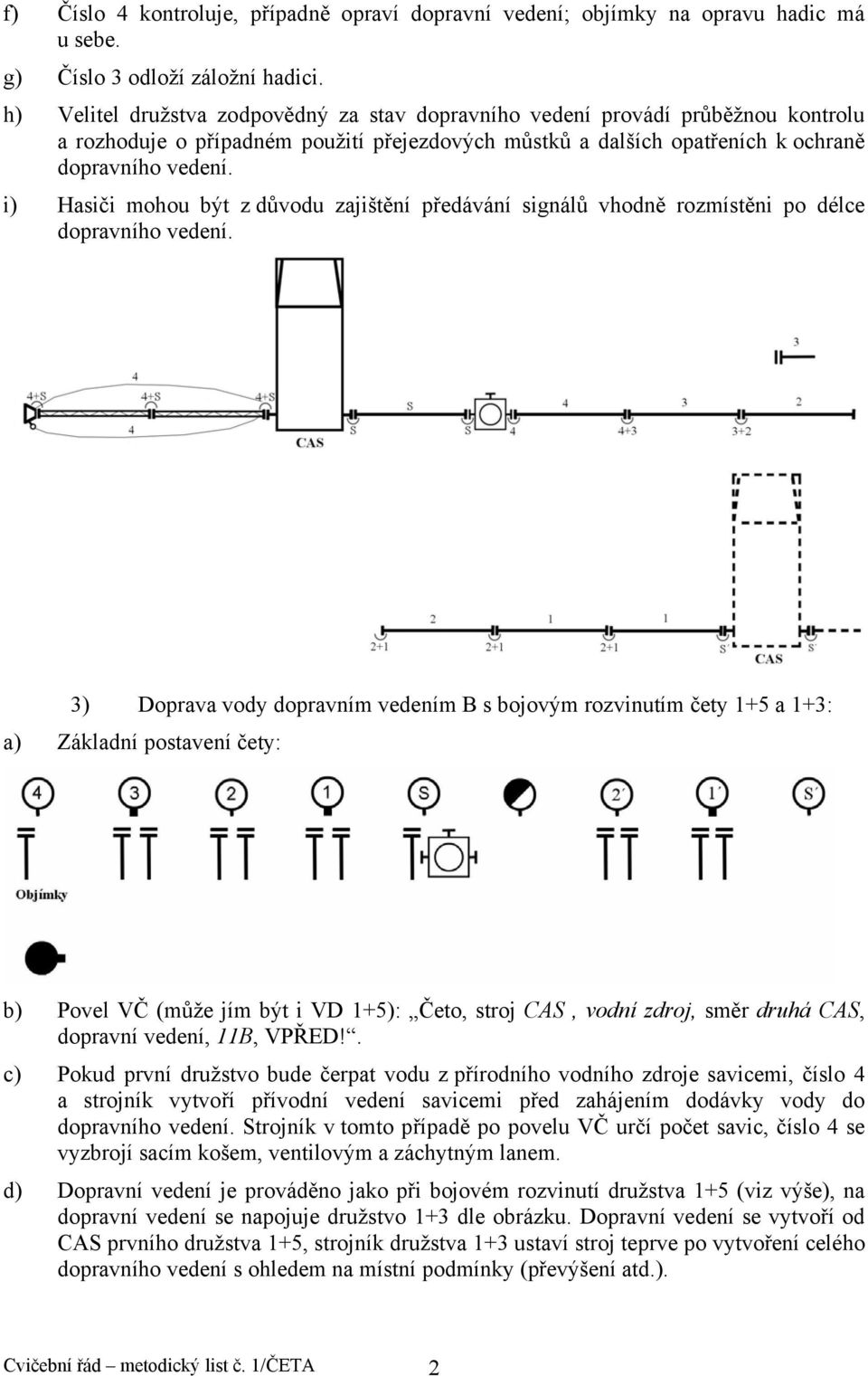

2 f) Číslo 4 kontroluje, případně opraví dopravní vedení; objímky na opravu hadic má u sebe. g) Číslo 3 odloží záložní hadici. h) Velitel družstva zodpovědný za stav dopravního vedení provádí průběžnou kontrolu a rozhoduje o případném použití přejezdových můstků a dalších opatřeních k ochraně dopravního vedení. i) Hasiči mohou být z důvodu zajištění předávání signálů vhodně rozmístěni po délce dopravního vedení. 3) Doprava vody dopravním vedením B s bojovým rozvinutím čety 1+5 a 1+3: a) Základní postavení čety: b) Povel VČ (může jím být i VD 1+5): Četo, stroj CAS, vodní zdroj, směr druhá CAS, dopravní vedení, 11B, VPŘED!. c) Pokud první družstvo bude čerpat vodu z přírodního vodního zdroje savicemi, číslo 4 a strojník vytvoří přívodní vedení savicemi před zahájením dodávky vody do dopravního vedení. Strojník v tomto případě po povelu VČ určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem. d) Dopravní vedení je prováděno jako při bojovém rozvinutí družstva 1+5 (viz výše), na dopravní vedení se napojuje družstvo 1+3 dle obrázku. Dopravní vedení se vytvoří od CAS prvního družstva 1+5, strojník družstva 1+3 ustaví stroj teprve po vytvoření celého dopravního vedení s ohledem na místní podmínky (převýšení atd.). Cvičební řád metodický list č. 1/ČETA 2

3 4) Doprava vody dopravním vedením B s bojovým rozvinutím čety složené ze dvou družstev 1+5. a) Základní postavení čety: b) Povel VČ: Četo, stroj CAS, vodní zdroj, směr druhá CAS, dopravní vedení, 14B, VPŘED!. c) Bojové rozvinutí se provádí podle obrázku. d) Pokud první družstvo bude čerpat vodu z přírodního vodního zdroje savicemi, číslo 4 a strojník vytvoří přívodní vedení savicemi před zahájením dodávky vody do dopravního vedení. Strojník v tomto případě po povelu VČ určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem. Cvičební řád metodický list č. 1/ČETA 3

4 II. Dálková doprava vody na velké vzdálenosti 5) Společná činnost dvou čet (složené z družstev 1+5, 1+3) při vytváření dálkové dopravy vody na velké vzdálenosti. a) Základní postavení čet: b) Povely VČ (může být velitel úseku pro dálkovou dopravu vody): - pro první četu Četo, stroj CAS družstva 1+5, vodní zdroj řeka, směr CAS druhé čety, dopravní vedení, 11B, VPŘED!. - strojník po povelu VČ určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem, - pro druhou četu Četo, stroj CAS na dopravní veden první čety, směr CAS třetí čety (popř. družstva 1+3), jednoduché vedení, 11B, VPŘED!, c) Schéma bojového rozvinutí pro vytvoření dálkové dopravy vody vytvořením přívodního vedení, jednoduchých vedení B ze stroje do stroje, dopravního vedení B s rozdělovačem a tří útočných proudů C, přičemž CAS družstva 1+3 čety I zůstává v záloze: Cvičební řád metodický list č. 1/ČETA 4

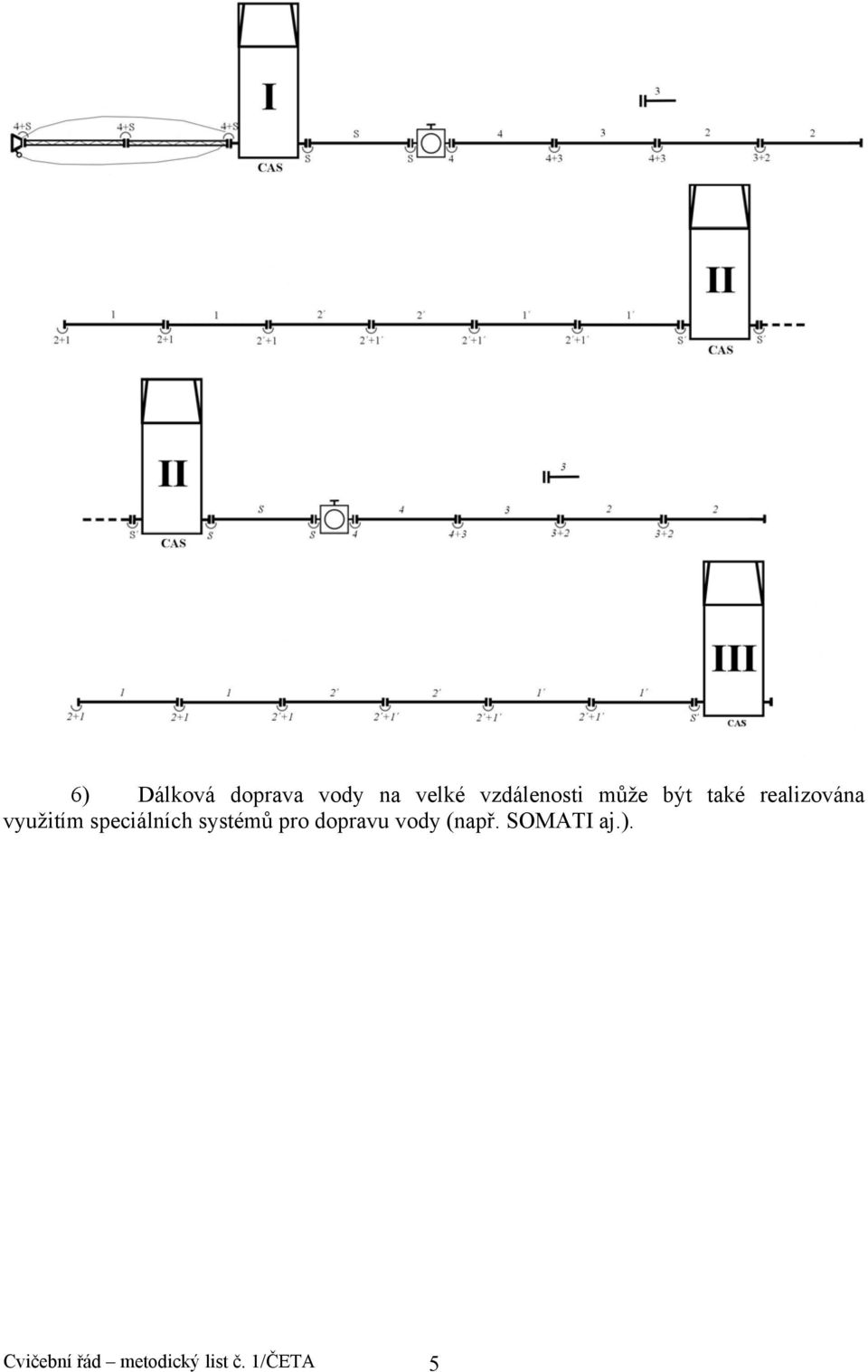

5 6) Dálková doprava vody na velké vzdálenosti může být také realizována využitím speciálních systémů pro dopravu vody (např. SOMATI aj.). Cvičební řád metodický list č. 1/ČETA 5

6 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Společná činnost při vytváření vodní stěny Metodický list číslo 2 ČETA Vydáno dne: 5. března 2007 Stran: 3 1) Vodní stěna slouží k ochraně osob před účinky sálavého tepla (v případě rozsáhlých požárů) či požárních bouří nebo k omezení volně se šířících par či plynů nebezpečných látek, které jsou rozpustné ve vodě a jsou těžší než vzduch. 2) Vodní stěna může být vytvořena pomocí vhodných typů proudnic (např. clonová, kombinovaná) obsluhovanou hasičem nebo s použitím deflektorů místo proudnic na koncích útočných proudů bojových rozvinutí (bez obsluhy hasiče) položených na zemi. Použití deflektorů je výhodnější z hlediska menšího počtu obsluhujících hasičů, ale znamená zpravidla větší spotřebu vody. 3) Jednou četou lze pomocí proudnic vytvořit vodní stěnu přibližně v délce 40 m. Vytvořená vodní stěna současně ochrání i hasiče u proudnic před sálavým teplem a kouřem. Jednotlivá čísla udržují sklon proudnice pod vhodným úhlem a pohybují s ní kyvadlovým způsobem vpravo i vlevo, čímž se utvoří celistvá vodní stěna. 4) Základní postavení jedné čety na základně: 5) Povel VČ: Četo, stroj CAS, vodní zdroj vlastní, směr fronta požáru, k ochraně vodní stěnou, VPŘED!. 6) Číslo 3 obsluhuje dva rozdělovače nebo druhý rozdělovač obsluhuje VD družstva 1+3. Druhá CAS doplňuje první CAS. Strojníci a číslo 4 vytváří přívodní vedení pro zajištění nepřetržité dodávky vody. 7) VD družstva 1+3 prodlužuje od prvního rozdělovače dopravní vedení o 1B, připojuje druhý rozdělovač a případně jej obsluhuje. Cvičební řád metodický list č. 2/ČETA 1

7 8) Schéma bojového rozvinutí: a) Jednou četou (1+5 a 1+3), vodní stěna v délce 40 m: Cvičební řád metodický list č. 2/ČETA 2

8 b) Dvěma četami (2x 1+5 a 1+3), oboustranná vodní stěna v délce 40 m: Cvičební řád metodický list č. 2/ČETA 3

9 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Společná činnost při vytváření vodní ulice Metodický list číslo 3 ČETA Vydáno dne: 5. března 2007 Stran: 2 1) Vodní ulice slouží pro ochranu osob před účinky sálavého tepla v případě rozsáhlých požárů apod. 2) Základní postavení: 3) Existují tři způsoby provádění ochrany osob pomocí vodní ulice: a) Osoby střídavě běží pod ochranou vodního deštníku vytvořeného vhodným typem proudnice C (např. kombinovanou, clonovou proudnicí) jedná se přibližně o 10 m chráněného úseku, a dále nechráněným úsekem vodní ulice (rovněž přibližně 10 m) do bezpečného prostoru. Musí být zajištěno doplňování CAS. Cvičební řád metodický list č. 3/ČETA 1

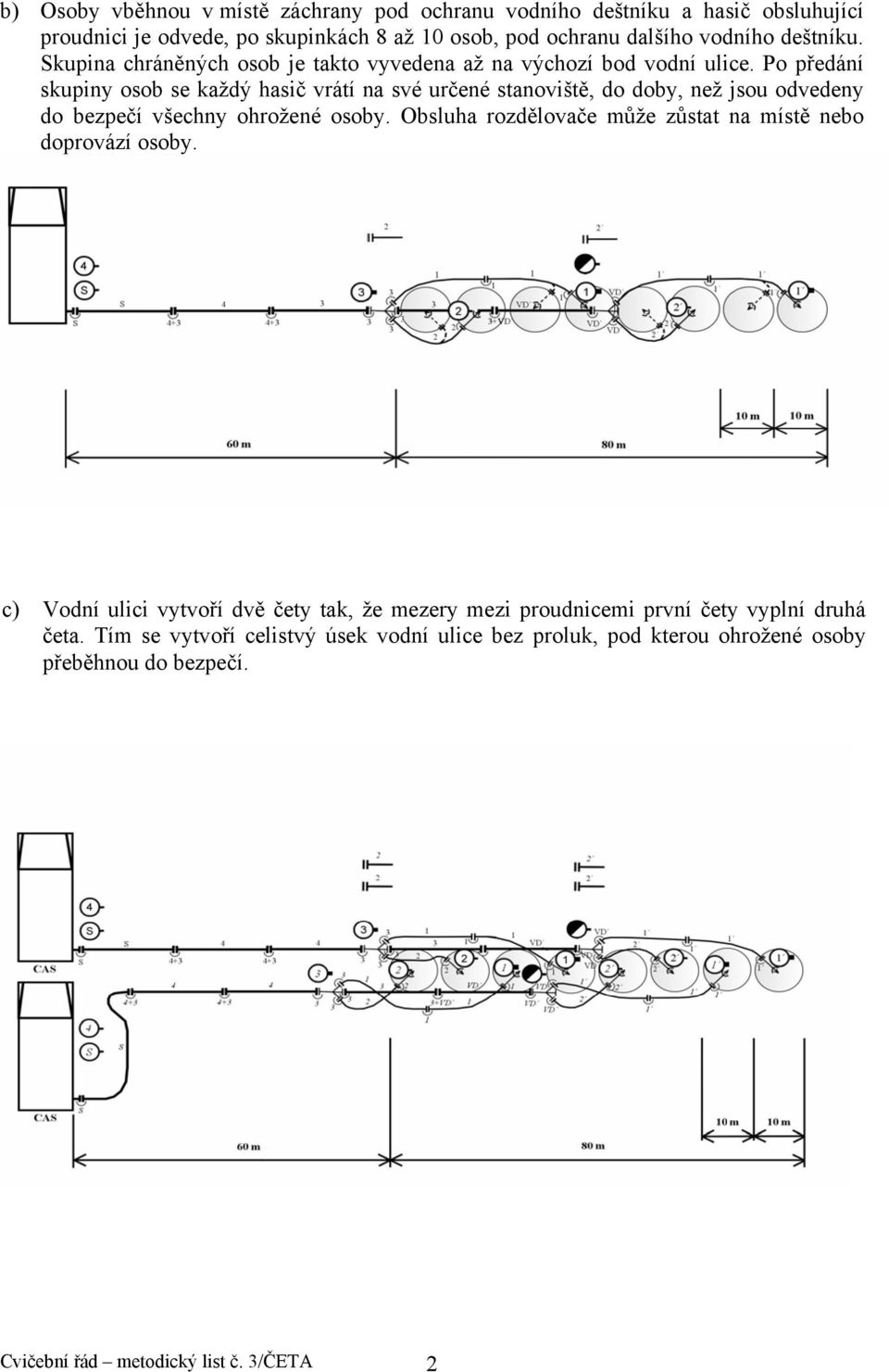

10 b) Osoby vběhnou v místě záchrany pod ochranu vodního deštníku a hasič obsluhující proudnici je odvede, po skupinkách 8 až 10 osob, pod ochranu dalšího vodního deštníku. Skupina chráněných osob je takto vyvedena až na výchozí bod vodní ulice. Po předání skupiny osob se každý hasič vrátí na své určené stanoviště, do doby, než jsou odvedeny do bezpečí všechny ohrožené osoby. Obsluha rozdělovače může zůstat na místě nebo doprovází osoby. c) Vodní ulici vytvoří dvě čety tak, že mezery mezi proudnicemi první čety vyplní druhá četa. Tím se vytvoří celistvý úsek vodní ulice bez proluk, pod kterou ohrožené osoby přeběhnou do bezpečí. Cvičební řád metodický list č. 3/ČETA 2

11 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Obecná činnost členů družstva 1+3 Metodický list číslo 1 DR3 Vydáno dne: 5. března 2007 Stran: 1 1) Prioritní činností družstva 1+3 je vytvoření jednoduchého vedení C nebo jednoho útočného proudu C. Družstvo 1+3 vytváří přívodní, dopravní nebo útočné vedení. Vzhledem k objemu prací členů družstva jsou však vedení zpravidla vytvářena postupně. Útočná vedení mohou vytvářet od rozdělovače jiného družstva 1+5 nebo 1+3. VD v odůvodněných případech rozhoduje o souběžném vytvoření např. dopravního a útočného vedení. 2) VD řídí činnost družstva a plní úkoly stanovené právními předpisy, zejména: a) Provádí průzkum nebo vysílá průzkumnou skupinu. b) Rozhoduje, jaký druh bojového rozvinutí družstvo provede, a určuje jednotlivá funkční čísla hasičů. c) Rozhoduje, jaké ochranné prostředky družstvo použije. d) Vydává příslušné povely a organizuje spojení v družstvu. e) Je odpovědný za bezpečnost práce družstva. f) Nemá zpravidla pevné stanoviště, ale své postavení zaujme tak, aby účelně řídil, koordinoval a kontroloval činnost svého družstva. g) Podílí se dle možností a situace na bojovém rozvinutí. 3) Strojník obsluhuje stroj, plní úkoly stanovené právními předpisy a ostatní činnosti v rámci vnitřní dělby práce družstva, zejména: a) Udržuje spojení s VD po dobu průzkumu a pokud je to nutné i s příslušným operačním a informačním střediskem. b) Sleduje signály. c) Při tvoření přívodního vedení savicemi nebo od hydrantu pomáhá číslu 2. Určuje počet savic a místo ustavení stroje. d) Rozvinuje první hadici od stroje, napojí hadici na stroj a spojuje první hadici s další před jejím rozložením. e) Před odjezdem jednotky z místa zásahu zkontroluje řádné uložení věcných prostředků ve vozidle a odpovídá za jejich kompletnost. f) Spolupracuje se strojníky ostatních jednotek PO při doplňování vody. 4) Číslo 1 a číslo 2 plní úkoly stanovené právními předpisy a ostatní činnosti v rámci vnitřní dělby práce družstva, zejména: a) Provádějí spolu s VD průzkum a záchranu osob. b) Vytvářejí útočné vedení nebo postupně přívodní a dopravní vedení a útočný proud. c) Vykonávají další činnosti při zásahu (odvětrání, jištění, příprava věcných prostředků apod.). Cvičební řád metodický list č. 1/DR3 1

12 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany - technický výcvik Název: Nástupy a organizace družstva Metodický list číslo 2 DR3 Vydáno dne Stran: 1 1) Nástup družstva se provádí v řadu. V případě zásahu dalšího družstva, např. třetího družstva 1+3, budou čísla označena příslušným počtem čárek. Změna čísel se provádí na povel VD: "Družstvo, čísla ZMĚNIT", hlášení pak na povel VD: "Družstvo, čísla HLÁSIT!" Hasiči v družstvu zamění své pořadí směrem zprava doleva a postupně hlásí svá nová čísla. První se hlásí strojník, pak číslo 1 a číslo 2. 2x 2) Základní postavení: Družstvo je nastoupeno na základně v řad. 2 1 S Změna čísel 2x 2x 2 1 S Cvičební řád - metodický list č. 2/DR3 1

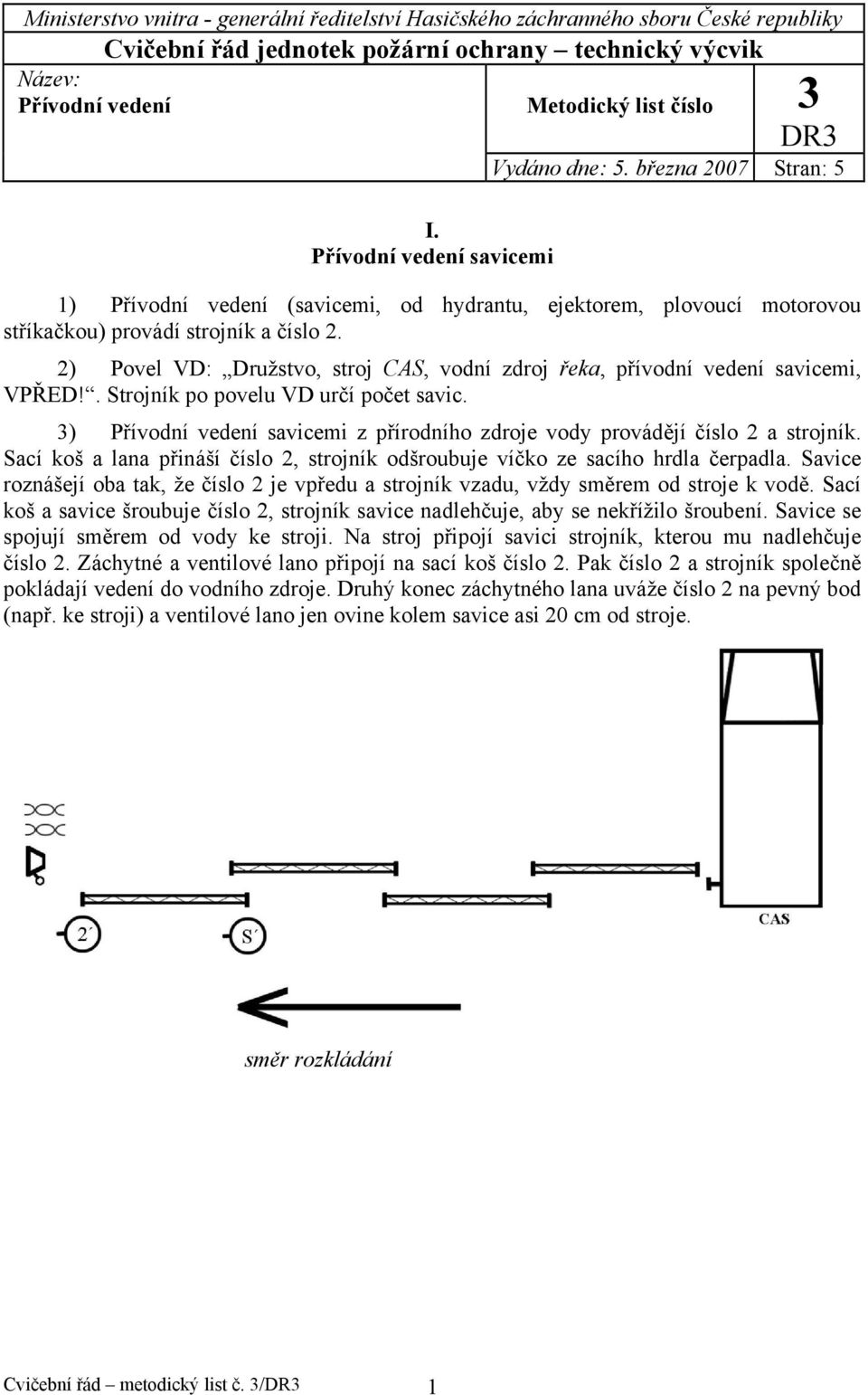

13 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Přívodní vedení Metodický list číslo 3 I. Přívodní vedení savicemi DR3 Vydáno dne: 5. března 2007 Stran: 5 1) Přívodní vedení (savicemi, od hydrantu, ejektorem, plovoucí motorovou stříkačkou) provádí strojník a číslo 2. 2) Povel VD: Družstvo, stroj CAS, vodní zdroj řeka, přívodní vedení savicemi, VPŘED!. Strojník po povelu VD určí počet savic. 3) Přívodní vedení savicemi z přírodního zdroje vody provádějí číslo 2 a strojník. Sací koš a lana přináší číslo 2, strojník odšroubuje víčko ze sacího hrdla čerpadla. Savice roznášejí oba tak, že číslo 2 je vpředu a strojník vzadu, vždy směrem od stroje k vodě. Sací koš a savice šroubuje číslo 2, strojník savice nadlehčuje, aby se nekřížilo šroubení. Savice se spojují směrem od vody ke stroji. Na stroj připojí savici strojník, kterou mu nadlehčuje číslo 2. Záchytné a ventilové lano připojí na sací koš číslo 2. Pak číslo 2 a strojník společně pokládají vedení do vodního zdroje. Druhý konec záchytného lana uváže číslo 2 na pevný bod (např. ke stroji) a ventilové lano jen ovine kolem savice asi 20 cm od stroje. směr rozkládání Cvičební řád metodický list č. 3/DR3 1

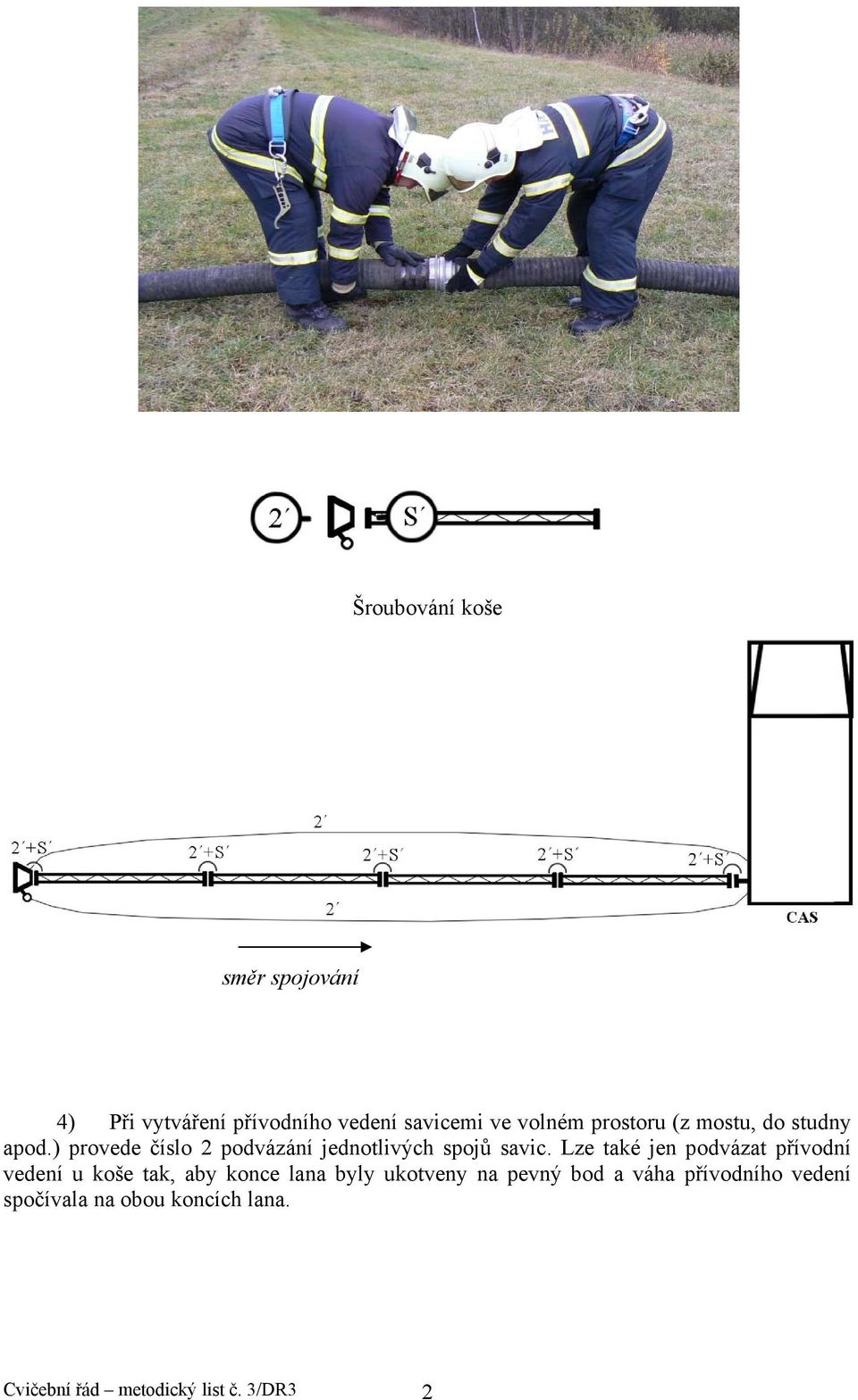

14 Šroubování koše směr spojování 4) Při vytváření přívodního vedení savicemi ve volném prostoru (z mostu, do studny apod.) provede číslo 2 podvázání jednotlivých spojů savic. Lze také jen podvázat přívodní vedení u koše tak, aby konce lana byly ukotveny na pevný bod a váha přívodního vedení spočívala na obou koncích lana. Cvičební řád metodický list č. 3/DR3 2

15 II. Přívodní vedení od hydrantu 6) Povel VD: Družstvo, stroj MS, vodní zdroj podzemní hydrant, přívodní vedení, VPŘED!. Strojník určí počet hadic B. 7) Přívodní vedení od hydrantu na stroj provádějí číslo 2 a strojník. Strojník připojí na sací hrdlo čerpadla stroje hadicový sběrač. Číslo 2 upevní hydrantový nástavec a odkalí hydrant. Strojník od stroje rozvine dvě (krátké) hadice B, které připojí na sběrač. Na hydrantový nástavec připojí hadice B číslo 2. Na signál strojníka pustí číslo 2 vodu do hadicového přívodního vedení ke stroji. Obdobně se postupuje v případě vytváření přívodního vedení od nadzemního hydrantu, číslo 2 sejme z nadzemního hydrantu víčka a odkalí jej. 8) Při plnění CAS lze hadice B připojit přímo na plnící hrdla B bez použití sběrače. Cvičební řád metodický list č. 3/DR3 3

16 III. Přívodní vedení od CAS 9) Přívodní vedení při doplňování CAS vodou z jiné CAS provádí strojník doplňované CAS společně se strojníkem CAS, z níž je voda dodávána. Hadici rozvine strojník požadující vodu a každý strojník si ji připojí na svou CAS. IV. Přívodní vedení od plovoucí motorové stříkačky 10) Přívodní vedení při doplňování vody do CAS plovoucí motorovou stříkačkou zajišťují strojník a číslo 2. Strojník rozvine od CAS směrem k vodnímu zdroji hadici a připojí ji na CAS přes přenosný hadicový uzávěr. Společně s číslem 2 zanesou plovoucí motorovou stříkačku k vodnímu zdroji. Číslo 2 přiváže záchytné lano (např. na stroj) a připojí hadici k plovoucí motorové stříkačce, kterou nastartuje strojník. Číslo 2 a strojník spustí plovoucí motorovou stříkačku na vodu. Strojník odchází k CAS a sleduje doplňování CAS vodou. Číslo 2 upevní záchytné lano na břehu. V. Přívodní vedení ejektorem 11) Povel VD: Družstvo, stroj CAS, vodní zdroj studna, ejektorem, VPŘED!. 12) Provedení: Číslo 2 se vyzbrojí ejektorem, záchytným a ventilovým lanem a hadicí B. Strojník rozvine podle druhu ejektoru hadici B (nebo C) od stroje ke studni a číslo 2 rozvine hadici B od studny ke stroji. Hadice na stroj připojí strojník a na ejektor číslo 2, které také uváže obě lana. Číslo 2 spustí ejektor do studny a podle potřeby mu pomáhá strojník. Cvičební řád metodický list č. 3/DR3 4

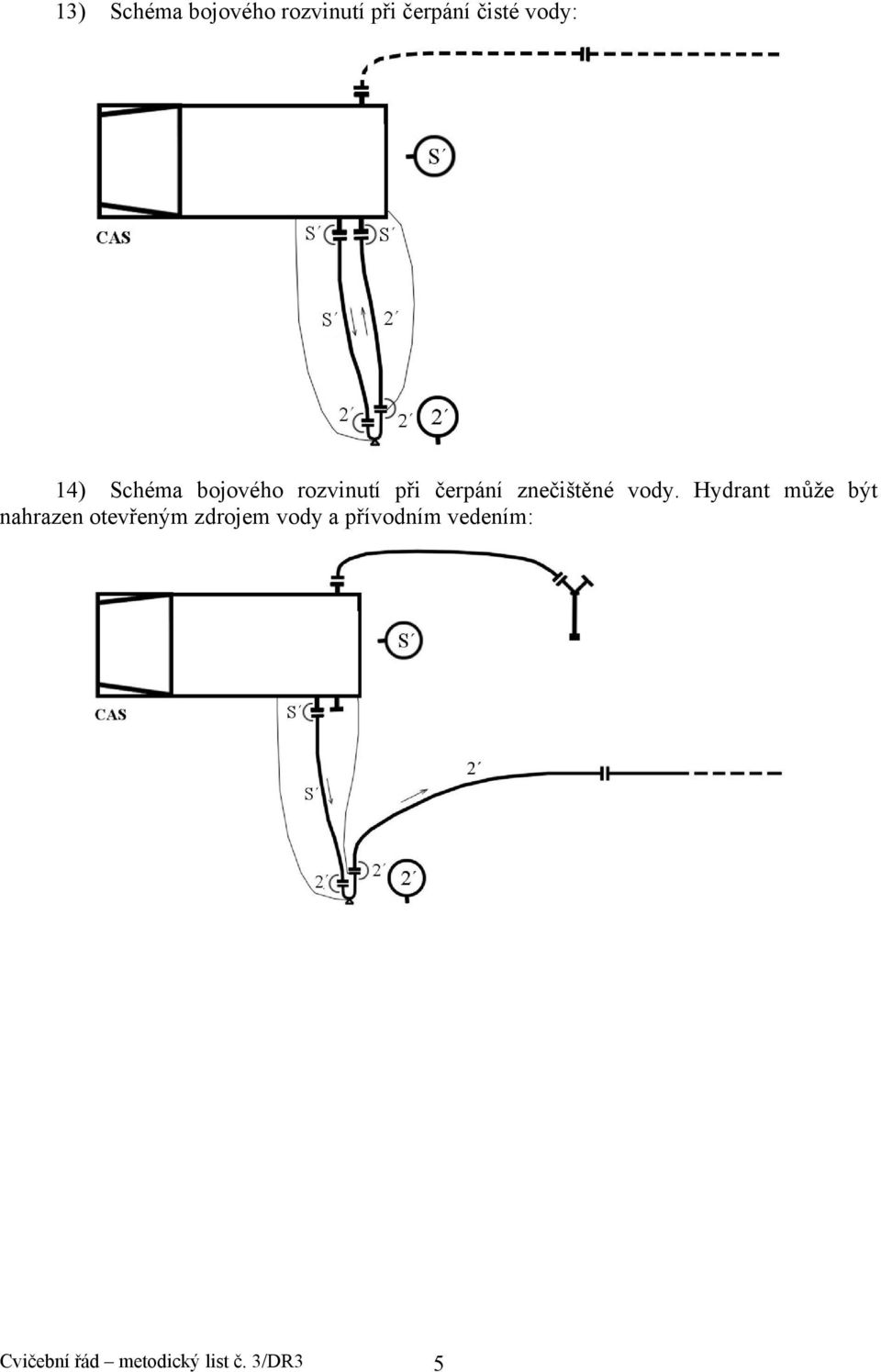

17 13) Schéma bojového rozvinutí při čerpání čisté vody: 14) Schéma bojového rozvinutí při čerpání znečištěné vody. Hydrant může být nahrazen otevřeným zdrojem vody a přívodním vedením: Cvičební řád metodický list č. 3/DR3 5

18 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Dopravní vedení s rozdělovačem a příprava Metodický list číslo 4 útočného proudu DR3 Vydáno dne: 5. března 2007 Stran: 2 1) Základní postavení: 2) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, směr hořící budova, rozdělovač, x B, první útočný proud C, PŘIPRAVIT!. 3) Výchozí postavení družstva u CAS: Cvičební řád metodický list č. 4/DR3 1

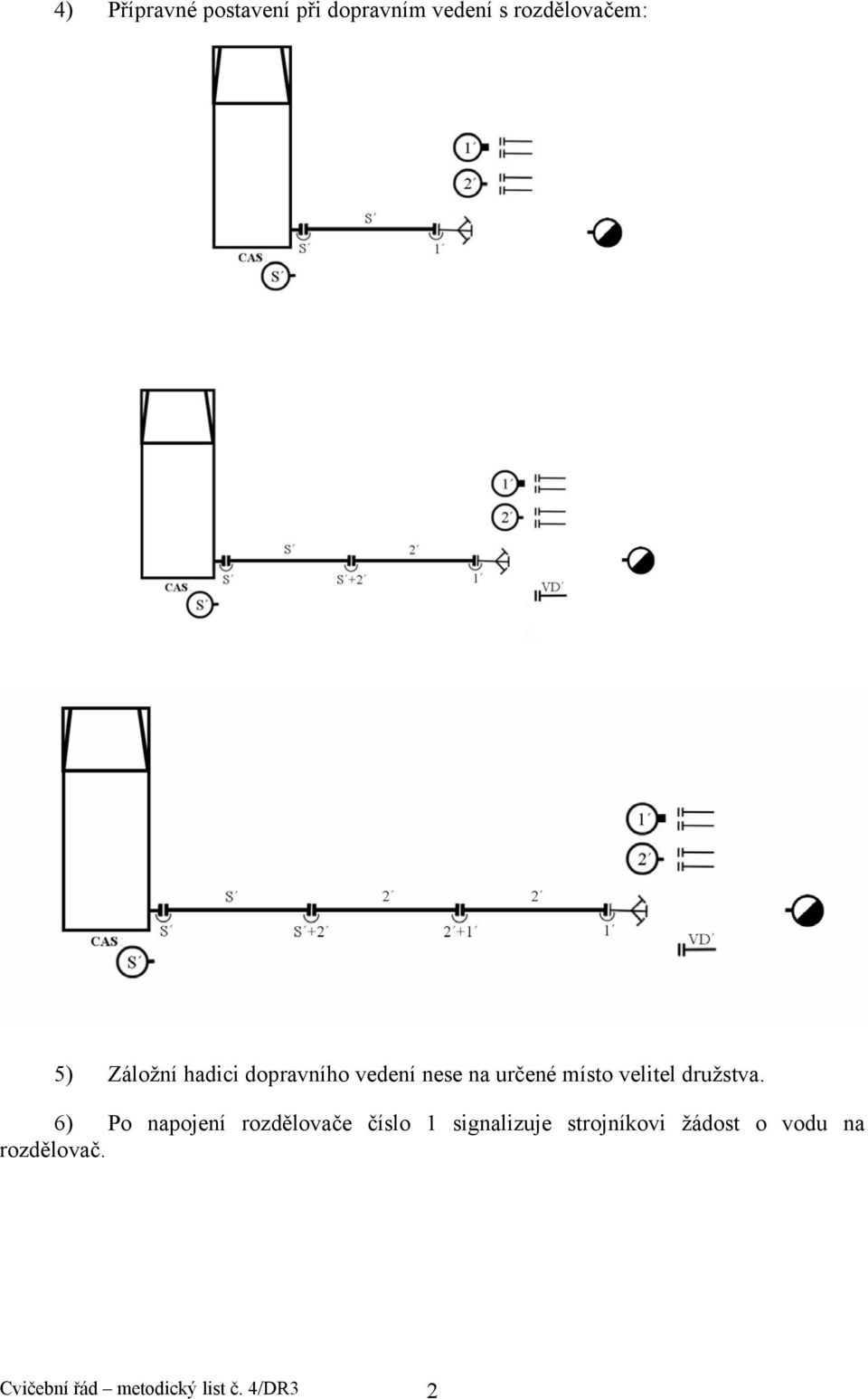

19 4) Přípravné postavení při dopravním vedení s rozdělovačem: 5) Záložní hadici dopravního vedení nese na určené místo velitel družstva. 6) Po napojení rozdělovače číslo 1 signalizuje strojníkovi žádost o vodu na rozdělovač. Cvičební řád metodický list č. 4/DR3 2

20 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Útočný proud od rozdělovače Metodický list číslo 5 DR3 Vydáno dne: 5. března 2007 Stran: 2 1) Od již vytvořeného dopravního vedení vytváří družstvo 1+3 od rozdělovače útočný proud C. Pokud je rozdělovač bez obsluhy, obsluhuje jej v případě potřeby číslo 2, případně VD. Stejným způsobem se provádí útočné vedení od nástěnného hydrantu, suchovodu. 2) Útočné postavení: a) Povel VD: První proud, cíl levý okraj budovy, xc, VPŘED! b) Provedení: První proud C vytvářejí čísla 1 a 2. Cvičební řád - metodický list č. 5/DR3 1

21 3) Obdobně družstvo 1+3 vytvoří druhý nebo třetí útočný proud C od rozdělovače na dopravní vedení jiného družstva. a) Vytvoření druhého proudu: b) Vytvoření třetího proudu: Pozn.: Přípravné postavení třetího proudu je nalevo od záložní hadice prvního proudu. 4) Dle stejných zásad se vytváří útočný proud s pěnou od CAS. Pěnotvornou proudnici napojuje číslo 1 společně s číslem 2. 5) Družstvo 1+3 může v případě potřeby vytvořit současně dopravní a útočné vedení maximálně se 4 hadicemi. Číslo 1 se vybaví rozdělovačem, hadicí C a proudnicí. Číslo 2 se vybaví podle počtu hadic B a C v dopravním vedení a útočném proudu (2B nebo B+C nebo 2C). Cvičební řád - metodický list č. 5/DR3 2

22 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Jednoduché vedení C od stroje Metodický list číslo 6 Jednoduché vedení C od hydrantu DR3 Vydáno dne: 5. března 2007 Stran: 3 I. Jednoduché vedení od stroje 1) Základní a výchozí postavení: U výtlačného hrdla stroje 2) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, jednoduché vedení, cíl budova, xc, VPŘED!. 3) Schéma bojového rozvinutí s jednou hadicí C: Cvičební řád metodický list č. 6/DR3 1

23 4) Schéma bojového rozvinutí s dvěma hadicemi C: 5) Schéma bojového rozvinutí se třemi hadicemi C: 6) Schéma bojového rozvinutí se čtyřmi hadicemi C: 7) Schéma bojového rozvinutí se pěti hadicemi C: Cvičební řád metodický list č. 6/DR3 2

24 8) Dle stejných zásad se vytváří útočný proud s pěnou od CAS. Pěnotvornou proudnici napojuje číslo 1 společně s číslem 2. II. Jednoduché vedení od hydrantu 9) Základní a výchozí postavení: 10) Povel VD: Družstvo, vodní zdroj podzemní hydrant, jednoduché vedení, cíl budova, xc, VPŘED!. 11) Provedení bojového rozvinutí: Strojník řádně upevní hydrantový nástavec a hydrant odkalí. Na hydrantový nástavec připojí přechod B/C a první hadici C, kterou rozvine a rozloží. Na signál čísla 1 pustí vodu. Obdobně se postupuje v případě vytváření útočného proudu od nadzemního hydrantu, strojník sejme z nadzemního hydrantu víčka a odkalí jej. 12) Provedení bojového rozvinutí je stejné jako u jednoduchého vedení od stroje. Schéma bojového rozvinutí s pěti hadicemi C: Cvičební řád metodický list č. 6/DR3 3

25 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Jednoduché útočné vedení s pěnou na Metodický list číslo 7 přiměšovač DR3 Útočný proud s pěnou na přiměšovač Vydáno dne: 5. března 2007 Stran: 2 I. Jednoduché útočné vedení s pěnou na přiměšovač 1) Základní postavení: 2) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, jednoduché vedení s těžkou pěnou na přiměšovač, cíl nadzemní nádrž, 3C, VPŘED!. 3) Schéma bojového rozvinutí: 4) Strojník, číslo 2 a číslo 1 rozvine hadice. Číslo 1 nese v levé ruce pěnotvornou proudnici, hadici C a v pravé ruce nese kanystr s pěnidlem společně s číslem 2. Číslo 2 nese v pravé ruce přiměšovač, hadici C a v levé ruce společně s číslem 1 kanystr s pěnidlem a savičku. 5) Obsluhu přiměšovače a doplňování pěnidla provádí ten, koho určí VD. 6) Po ukončení hašení pěnou se na pokyn VD provede proplach hadicového vedení. Savičku z kanystru vytahuje obsluha přiměšovače, případně číslo 2. Cvičební řád metodický list č. 7/DR3 1

26 II. Útočný proud s pěnou na přiměšovač 7) Družstvo 1+3 může jednoduché vedení s pěnou na přiměšovač využít i jako první nebo další proud od dopravního vedení, které vytvořilo jiné družstvo nebo dopravní vedení vytvořené v první fázi požárního útoku, s tím, že první hadici od rozdělovače rozkládá číslo 2. Tohoto způsobu se využívá u provedení tzv. trojnásobné požární ochrany. 8) Obsluhu přiměšovače a doplňování pěnidla provádí ten, koho určí VD. 9) Po ukončení hašení pěnou se na pokyn VD provede proplach hadicového vedení. Savičku z kanystru vytahuje obsluha přiměšovače, případně číslo 2. Cvičební řád metodický list č. 7/DR3 2

27 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Jednoduché vedení s přenosným navijákem Metodický list číslo 8 DR3 Vydáno dne: 5. března 2007 Stran: 1 1) Základní postavení: 2) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, jednoduché vedení s přenosným navijákem, cíl škola, 6C, VPŘED!. 3) Schéma bojového rozvinutí: 4) Číslo 1 a 2 se vyzbrojí přenosným navijákem z vozidla. Strojník rozvinuje první hadici a napojí ji na první hadici z přenosného navijáku. Číslo 1 a 2 rozloží počet hadic podle povelu VD z navijáku a číslo 1 připojí proudnici C. VD rovná hadice (pozice VD na obrázku není konečná). 5) Místo přenosného navijáku mohou být použity také hadicové koše, např. při jednoduchém vedení C do poschodí. Cvičební řád metodický list č. 8/DR3 1

28 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Dopravní vedení s přenosným navijákem Metodický list číslo 9 Útočný proud s přenosným navijákem DR3 Vydáno dne: 5. března 2007 Stran: 3 I. Dopravní vedení s přenosným navijákem 1) Základní postavení: 2) Výchozí postavení: Cvičební řád metodický list č. 9/DR3 1

29 3) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, směr budova, rozdělovač, 4C s přenosným navijákem, VPŘED!. 4) Schéma bojového rozvinutí: 5) Strojník rozvine první hadici dopravního vedení a napojí ji na CAS. Číslo 1 se vyzbrojí rozdělovačem a společně s číslem 2 nesou naviják a provedou dopravní vedení v udaném směru. Naviják odloží na pravou stranu vedení, číslo 1 připojí rozdělovač. 6) Poté se čísla 1 a 2 vrací zpět na základnu a vyzbrojí se prostředky k vytvoření útočného proudu. 7) Místo přenosného navijáku mohou být použity také hadicové koše (viz metodický list č. 8/DR3). 8) Základní postavení: II. Útočný proud s přenosným navijákem Cvičební řád metodický list č. 9/DR3 2

30 9) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, rozdělovač, 2B, směr přímý, první proud s přenosným navijákem, cíl levý okraj budovy, 4C, VPŘED!. 10) Schéma bojového rozvinutí: 11) Čísla 1 a 2 vytvoří dopravní vedení (viz metodický list č. 4/DR3) a poté se vrátí na základnu, kde se vyzbrojí přenosným navijákem z vozidla a od rozdělovače utvoří první proud tak, že odvinou určený počet hadic z navijáku a číslo 1 připojí proudnici C. VD rovná hadice. Cvičební řád metodický list č. 9/DR3 3

31 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Útočný vysokotlaký proud Metodický list číslo 10 DR3 Vydáno dne: 5. března 2007 Stran: 1 1) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, cíl hořící automobil, vysokotlaký proud, VPŘED!. 2) Číslo 1 uvolní pojistku navijáku vysokotlaké hadice (dále jen hadice ) na CAS a spolu s číslem 2 hadici odvíjejí. Strojník pomáhá odvíjet hadici.vd rovná hadici (jeho pozice na obrázku není konečná). 3) V případě zásahu pěnou, připojí číslo 1 na vysokotlakou proudnici pěnotvorný nástavec. 4) Schéma bojového rozvinutí: Cvičební řád metodický list č. 10/DR3 1

32 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Jednoduché vedení po poschodí Metodický list číslo 11 Včlenění rozdělovače do jednoduchého vedení DR3 do poschodí Vydáno dne: 5. března 2007 Stran: 5 I. Jednoduché vedení do poschodí 1) Základní postavení: 2) Výchozí postavení družstva u stroje: Cvičební řád metodický list č. 11/DR3 1

33 3) Hadicové vedení utvoří strojník, čísla 2 a 1. Tento způsob bojového rozvinutí se používá především v případě požárů v nízké zástavbě (do 3. nadzemního podlaží) nebo požárů ve sklepech a dalších podzemních prostorách. Hadicové vedení může být připojeno přes přenosný hadicový uzávěr na CAS. Číslo 1 se vybavuje proudnicí C a dvěma hadicemi C. Číslo 2 je vybaveno dvěma hadicemi C, případně prostředky dle stanoveného způsobu bojového rozvinutí a dle rozhodnutí VD (např. lano pro sebezáchranu, prostředky pro vnikání do uzavřených prostor, detekci apod.). 4) Jednoduché vedení po schodišti: a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, jednoduché vedení po schodišti, cíl hořící byt ve druhém nadzemním podlaží, 5 C, VPŘED!. b) Provedení: Provádí čísla 1 a 2 obdobně jako po rovině, hadice mohou rozvinovat i do protisměru postupu. Doporučuje se používat přenosný naviják, hadicové koše apod. Záložní hadice se umisťuje dle délky rozvinutí a situace před budovu nebo na mezipodestu. c) Schéma bojového rozvinutí: 5) Jednoduché vedení schodišťovým prostorem (schodišťovým zrcadlem): a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, jednoduché vedení schodišťovým prostorem, cíl hořící byt ve druhém nadzemním podlaží, 5C, VPŘED!. b) První varianta provedení tažením za půlspojku: Číslo 1 se vyzbrojí proudnicí C a dvěma hadicemi C a číslo 2 dvěma hadicemi C, případně prostředky pro vnikání do uzavřených prostor. Číslo 1 rozvine hadice u paty schodiště, spojí je. Hadice rozvinuje číslo 1 tahem v zrcadlovém prostoru schodiště současně s postupem do vyššího nadzemního podlaží. Po vytažení vytvoří číslo 1 dostatečnou rezervu délky hadice a číslo 2 zajistí útočné vedení vazákem. Číslo 1 připojí proudnici a signalizuje o vodu. VD dle potřeby rovná hadice. c) Druhá varianta provedení - vytažením: Číslo 1 se vyzbrojí proudnicí C a dvěma hadicemi C. Číslo 2 se vybaví dvěma hadicemi C, případně prostředky pro vnikání do uzavřených prostor. Čísla 1 a 2 musí být společně vybavena alespoň jedním pracovním lanem. Číslo 1 ponechá dvě hadice u začátku schodiště a postupuje společně s číslem 2 do daného podlaží. Zde spustí číslo 1 pracovní lano a VD připraví hadice (1C až 2C), které Cvičební řád metodický list č. 11/DR3 2

34 spojí s vedením od stroje a uváže lano za půlspojku. Čísla 1 a 2 hadice vytahují a při vytahování je rovná VD. Po vytažení vytvoří číslo 1 dostatečnou rezervu délky hadice a číslo 2 zajistí útočné vedení vazákem. Číslo 1 připojí proudnici a signalizuje o vodu. d) Třetí varianta provedení spouštěním hadice: Číslo 1 se vyzbrojí proudnicí C a dvěma hadicemi C, číslo 2 dvěma hadicemi C, případně prostředky pro vnikání do uzavřených prostor a spolu postupují do určeného podlaží. Hadici spustí schodišťovým prostorem, pak napojí druhou hadici a rovněž ji spustí podle potřeby schodišťovým prostorem dolů. Ponechají si dostatečnou rezervu délky hadice. Číslo 2 zajistí hadici vazákem, např. k zábradlí, číslo 1 připojí proudnici a signalizuje o vodu. VD po spuštění hadici rovná, utvoří oblouky, připojí ji na vedení od stroje a podle potřeby zajistí vedení vazákem. e) Strojník vždy připojuje hadici na výtlačné hrdlo stroje až po signalizaci čísla 1 o vodu. f) Schéma bojového rozvinutí dle odstavce 5 písm. b): Cvičební řád metodický list č. 11/DR3 3

35 6) Jednoduché vedení po vnějším plášti budovy: a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, jednoduché vedení po vnějším plášti budovy, cíl hořící byt ve druhém nadzemním podlaží, 5 C, VPŘED!. b) Provedení: Hadice se vytahují pomocí lana jako u varianty uvedené v odstavci 5 písm. c). VD sleduje vytahování a napínáním zabraňuje zachycení vedení o konstrukce. c) Strojník připojuje hadici na výtlačné hrdlo stroje až po signalizaci čísla 1 o vodu. Cvičební řád metodický list č. 11/DR3 4

36 d) Schéma bojového rozvinutí: II. Včlenění rozdělovače do jednoduchého vedení 7) V případě nutnosti je možné do již připraveného jednoduchého vedení do poschodí včlenit rozdělovač dalším družstvem, které může vytvářet druhý proud. V tomto případě se číslo 1 vyzbrojí prostředky pro vytvoření druhého proudu (dvě hadice C, proudnice) a rozdělovačem, číslo 2 se vyzbrojí dvěma hadicemi C, případně prostředky pro vnikání do uzavřených prostor. 8) Na vhodném místě pod pásmem zakouření zvolí místo pro rozdělovač tak, aby útočná skupina měla zajištěnou dostatečnou rezervu délky hadic. Po domluvě s útočnou skupinou zažádají o přerušení dodávky vody a počkají na odtlakování hadicového vedení. 9) Číslo 2 rozpojí hadice stávajícího jednoduchého vedení a společně s číslem 1 vloží do vedení rozdělovač a signalizují o vodu. 10) Na levé hrdlo rozdělovače připojí zpět hadici útočného vedení první útočné skupiny a po ověření zavodní útočné vedení prvního proudu. 11) Vytvoření druhého proudu se provádí podle metodických listů č. 3/DR3, 4/DR3 nebo 5/DR3. Cvičební řád metodický list č. 11/DR3 5

37 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Dopravní vedení s rozdělovačem a útočný Metodický list číslo 12 proud do poschodí DR3 Vydáno dne: 5. března 2007 Stran: 5 I. Dopravní vedení s rozdělovačem před budovou a útočný proud do poschodí 1) Základní postavení: 2) Výchozí postavení: 3) Dopravní vedení s rozdělovačem utvoří strojník, číslo 2 a číslo 1. Rozdělovač se umístí zpravidla před vstupem do budovy. Tento způsob bojového rozvinutí se používá především v případě požárů v nízké zástavbě (do 3. nadzemního podlaží) nebo požárů ve sklepech a dalších podzemních prostorách. V případě umístění rozdělovače v budově může být dopravní vedení připojeno přes přenosný hadicový uzávěr na CAS. Teprve po vybudování a zavodnění dopravního vedení se číslo 1 a číslo 2 vrací a vyzbrojují se prostředky pro vytvoření útočného proudu, a to následujícím způsobem. Číslo 1 se vybavuje proudnicí C a dvěma hadicemi C. Číslo 2 se vybaví dvěma hadicemi C, případně prostředky dle rozhodnutí VD (např. pro vnikání do uzavřených prostor, detekci, lanem pro sebezáchranu Cvičební řád metodický list č. 12/DR3 1

38 apod.). Pokud to je možné, vytvoří se dopravní a útočné vedení současně bez nutnosti návratu na základnu. 4) Útočný proud po schodišti: a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, směr vchod do budovy, rozdělovač, 3B, první proud po schodišti, cíl hořící byt ve druhém nadzemním podlaží, 2C, VPŘED!. b) Provedení: Provádí číslo 1 a 2 obdobně jako po rovině, hadice mohou rozvinovat i do protisměru postupu. Doporučuje se použít přenosný naviják, hadicové koše apod. c) Schéma bojového rozvinutí: 5) Útočný proud schodišťovým prostorem (schodišťovým zrcadlem): a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, směr vchod do budovy, rozdělovač, 3B, první proud schodišťovým prostorem, cíl hořící byt ve druhém nadzemním podlaží, 2C, VPŘED!. b) První varianta provedení - tažením za půlspojku: Číslo 1 se vyzbrojí proudnicí C a dvěma hadicemi C a číslo 2 dvěma hadicemi C. Hadice rozvinuje číslo 1 od rozdělovače tahem v zrcadlovém prostoru schodiště současně s postupem do vyššího nadzemního podlaží. Po vytažení vytvoří číslo 1 dostatečnou rezervu délky hadice a číslo 2 zajistí útočné vedení vazákem. Číslo 1 připojí proudnici a signalizuje o vodu. VD poté připojí útočné vedení na rozdělovač a zavodní jej, případně doplní záložní hadici u rozdělovače. c) Druhá varianta provedení - vytažením: Číslo 1 se vyzbrojí proudnicí C a dvěma hadicemi C. Číslo 2 se vybaví dvěma hadicemi C. Čísla 1 a 2 musí být vybavena jedním pracovním lanem. Číslo 1 ponechá dvě hadice C u rozdělovače a postupuje společně s číslem 2 do daného podlaží. Zde spustí číslo 1 pracovní lano a VD připraví vedení (1C až 2C) pro první proud, uváže lano za půlspojku. Číslo 1 a 2 hadice vytahují a při vytahování je rovná VD. Po vytažení vytvoří číslo 1 dostatečnou rezervu délky hadice a číslo 2 zajistí útočné vedení vazákem. Číslo 1 připojí proudnici a signalizuje o vodu. Pak VD připojí útočné vedení na rozdělovač a zavodní jej, případně doplní záložní hadici u rozdělovače. d) Třetí varianta provedení - spouštěním hadice: Číslo 1 se vyzbrojí proudnicí C a dvěma hadicemi C, číslo 2 dvěma hadicemi C a spolu postupují do určeného podlaží. Hadici spustí schodišťovým prostorem, pak napojí druhou hadici a rovněž ji spustí podle potřeby schodišťovým prostorem dolů. Ponechají si dostatečnou rezervu délky hadice. Číslo 2 Cvičební řád metodický list č. 12/DR3 2

39 zajistí hadici vazákem, např. k zábradlí, číslo 1 připojí proudnici a signalizuje o vodu. VD po spuštění hadici rovná a utvoří oblouky. Po signalizaci čísla 1 o vodu připojí VD útočné vedení na rozdělovač, zavodní jej a podle potřeby zajistí vazákem. e) Schéma bojového rozvinutí dle písm. b): 6) Útočný proud po vnějším plášti budovy: a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, směr vchod do budovy, rozdělovač, 3B, první proud po vnějším plášti budovy, cíl hořící byt ve druhém nadzemním podlaží, 2C, VPŘED!. b) Provedení: Hadice se vytahují pomocí lana jako u varianty uvedené v odstavci 5 písm. c). c) VD sleduje vytahování a napínáním zabraňuje zachycení vedení o konstrukce. Po signalizaci čísla 1 o vodu připojí útočné vedení na rozdělovač a zavodní jej. Cvičební řád metodický list č. 12/DR3 3

40 d) Schéma bojového rozvinutí: II. Dopravní vedení C z hadicového koše s rozdělovačem v budově a útočný proud 7) Základní postavení: 8) Dopravní vedení utvoří strojník, čísla 2 a 1. Rozdělovač se umístí v podlaží, které určí VD, zpravidla jedno podlaží pod pásmem zakouření nebo na mezipodestě. Všechna čísla kromě strojníka se vyzbrojí izolačními dýchacími přístroji. Strojník připojuje dopravní vedení k CAS (může použít přenosný hadicový uzávěr) a rozvinuje první hadici C. Čísla 1 a 2 vytvářejí dopravní vedení, po jeho zavodnění se vrací a vybaví se prostředky pro vytvoření útočného vedení (číslo 1 nese proudnici C a dvě hadice C, číslo 2 nese prostředky pro vnikání do uzavřených prostor). Pokud to je možné, vytvoří se dopravní a útočné vedení současně bez nutnosti návratu na základnu. Pozn.: Útočné vedení může být vytvářeno dalším družstvem 1+3. Cvičební řád metodický list č. 12/DR3 4

41 9) Dopravní vedení C po schodišti: a) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, směr vchod do budovy, po schodišti, rozdělovač na podestu nad šesté nadzemní podlaží, 3 hadicové koše, první proud, cíl hořící byt v sedmém nadzemním podlaží, 1C, VPŘED!. b) Provedení: Dopravní vedení vytváří strojník, číslo 2 a 1. Strojník rozkládá první hadici od stroje a napojuje ji na hadici v hadicovém koši, v němž jsou 2 až 3 hadice C. Číslo 2 rozkládá hadice z hadicového koše, číslo 1 urovnává hadice na schodišti tak, aby byly umístěny u vnějších stěn dle typu schodiště, nese hadicový koš, rozdělovač a vazáky. Po rozvinutí hadic z prvního hadicového koše číslo 2 připojí na dopravní vedení hadici z druhého hadicového koše a prázdný hadicový koš nechává na místě tak, aby nepřekážel. Obdobným způsobem napojuje hadice z třetího hadicového koše číslo 1. Rozdělovač připojí číslo 1. c) Schéma bojového rozvinutí: 10) Dopravní vedení do poschodí lze také vytvořit tažením za půlspojku nebo po vnějším plášti budovy viz odst. 5 písm. b) a odst. 6. Cvičební řád metodický list č. 12/DR3 5

42 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Dopravní vedení B pomocí hadicového přívěsu Metodický list číslo 13 DR3 Vydáno dne: 5. března 2007 Stran: 1 1) V hadicovém přívěsu je zpravidla uloženo 20 hadic B. Dopravní vedení se tvoří jednoduchým nebo zdvojeným hadicovým vedením. 2) Za stav dopravního vedení odpovídá velitel, jehož jednotka dopravní vedení vytvořila (velitel úseku dopravy vody), pokud velitel zásahu nerozhodne jinak. 3) Povel VD: Družstvo, hadicový přívěs za vozidlem, směr CAS, jednoduché dopravní vedení, xb, VPŘED!. 4) Postup činnosti: Strojník po povelu VD přistaví vozidlo s připojeným hadicovým přívěsem do místa, odkud bude dopravní vedení tvořeno. Čísla 1 a 2 otevřou a následně zajistí zadní dveře přívěsu proti samovolnému uzavření. Číslo 1 obouruč uchytí půlspojku první hadice, vytáhne celou první hadici a položí ji na zem. Číslo 2 hlásí VD do vozidla připravenost k rozvinutí dopravního vedení pomocí hadicového přívěsu. VD poté vydá povel strojníkovi k jízdě vpřed přiměřenou rychlostí. Číslo 1 a 2 pokračují pěšky podél položeného hadicového vedení kladeného z přívěsu, kontrolují spojené půlspojky, případně upravují rozvinuté dopravní vedení. Na každých 200 m umisťuje VD vedle dopravního vedení záložní hadici B z tažného vozidla. Strojník sleduje ujetou vzdálenost s ohledem na požadovanou délku dopravního vedení. Po zavodnění čísla 1 a 2 kontrolují vedení a případně jej opravují objímkami, které mají u sebe. 5) Postavení při rozvinutí první hadice: 6) Schéma bojového rozvinutí: Cvičební řád metodický list č. 13/DR3 1

43 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Výcvik s přívěsy Metodický list číslo 14 DR3 Vydáno dne: 5. března 2007 Stran: 1 I. Výcvik s plynovým přívěsným hasicím přístrojem na CO 2 1) Povel VD: Družstvo, přívěsný hasicí přístroj CO2, první proud, cíl rozvaděč, VPŘED!. 2) Provedení: Čísla 1 a 2 se vyzbrojí ochrannými rukavicemi proti chladu, izolačními dýchacími přístroji. Útočný proud provádí čísla 1 a 2. Strojník obsluhuje přívěsný hasicí přístroj a pouští hasivo po signalizaci čísla 1. 3) Schéma bojového rozvinutí: II. Doprava přívěsu PMS a MS 4) Schéma dopravy přívěsu a stroje: Cvičební řád metodický list č. 14/DR3 1

44 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Výstup na žebřík a vytvoření prvního proudu Metodický list číslo 15 Útok s automobilovou vysokozdvižnou plošinou DR3 Vydáno dne: 5. března 2007 Stran: 4 1) Základní postavení: I. Útočný proud C nebo jednoduché vedení 2) Dopravní vedení s rozdělovačem vytváří strojník a čísla 2 a 1. Výstup po žebříku provádí číslo 1, žebřík jistí číslo 2, u třídílného vysunovacího žebříku společně s VD. Čísla 1 a 2 se vyzbrojí vazákem a polohovacím pásem a podle rozhodnutí VD i lanem. 3) Číslo 2 podle potřeby rozvine 1 až 2 hadice C, které nerozkládá, spojí je mezi sebou a číslo 1 připojí proudnici. Číslo 1 zasune proudnici za opasek, hadici vede přes hrudník za krkem pod pravou paží dolů podél pravé strany těla. Hadice visí dolů, kde ji rovná číslo 2 tak, aby se číslu 1 nedostala při výstupu pod chodidla. Po dokončení výstupu číslo 1 překročí hadici tak, aby vedla mezi nohama, zajistí sebe a případně i žebřík karabinou (lanem) a položí proudnici přes příčle. Hadici zajistí vazákem, připraví se k zásahu a signalizuje o vodu k rozdělovači. Číslo 2 po dokončení výstupu čísla 1 zajistí vedení prvního proudu vazákem k příčli ve spodní části žebříku, utvoří na vedení oblouky a podle potřeby zanese půlspojku hadice k rozdělovači. Při používání útočného proudu musí číslo 1 brát v úvahu dynamické účinky proudu na stabilitu žebříku, zejména při nutnosti směrování proudu do stran a při zvyšování/snižování tlaku ve vedení. Cvičební řád metodický list č. 15/DR3 1

45 Cvičební řád metodický list č. 15/DR3 2

46 4) VD, který obsluhuje rozdělovač, připojí hadici k rozdělovači až po signalizaci čísla 1 o vodu, to platí i pro strojníka, je-li na žebříku použito jednoduché vedení. Jednoduché vedení bude připojeno k CAS přes přenosný hadicový uzávěr. II. Vysokotlaký proud 5) Výstup na žebřík s vysokotlakým proudem provádějí čísla 1 a 2 podobně jako u útočného proudu C s tím, že číslo 1 utvoří na vysokotlaké hadici oko a navlékne si je přes ramena a pod paži tak, aby vysokotlaká proudnice byla na zádech. V případě použití izolačního dýchacího přístroje se vysokotlaká hadice nese obdobně dle odstavce 3. III. Útočný proud se sklopnou proudnicí z automobilového žebříku 6) Obsluhu automobilového žebříku provádí jeho osádka (1+1). 7) Číslo 1 a strojník připevní sklopnou proudnici na konec žebříkové sady před vysunutím. Číslo 1 připevní ke sklopné proudnici ovládací lano a na složené žebříkové sadě rozloží hadici, kterou připojí ke sklopné proudnici a zajistí vazákem. Při zvedání a vysouvání žebříkové sady rovná číslo 1 hadici tak, aby se nezachytila o příčle. Po vysunutí žebříkové sady do pracovní polohy číslo 1 napojí hadici na dopravní vedení a žádá o vodu. Číslo 1 obsluhuje ovládací lano. Cvičební řád metodický list č. 15/DR3 3

47 8) Obdobně se útok provádí z koše automobilového žebříku pomocí lafetové proudnice. Číslo 1 se zajistí v koši a obsluhuje lafetovou proudnici. IV. Útok s automobilovou vysokozdvižnou plošinou 9) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, cíl hořící střecha budovy plošinou, VPŘED!. 10) Provedení: Strojník ustaví plošinu, číslo 1 nastoupí do koše, připraví si lafetovou proudnici k zásahu a po dosažení odpovídající polohy signalizuje strojníkovi Plošina, VODU!. Číslo 1 provádí zásah lafetovou proudnicí a podle potřeby si pustí ochrannou vodní clonu kolem koše. Strojník CAS rozvine od stroje potřebný počet hadic B. Strojník CAS připojí obě hadice na výtlačná hrdla CAS a druhé konce obou hadic zanese strojníkovi k plošině. Ten mezitím na tlakové hrdlo suchovodu připojil sběrač, a na sběrač připojí obě hadice B. Strojník plošiny sleduje její pohyb, jistí číslo 1 pracující v koši a případně reaguje na vzniklá nebezpečí vhodnou manipulací s plošinou. Bojové rozvinutí je patrné z obrázku. Cvičební řád metodický list č. 15/DR3 4

48 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany - technický výcvik Název: Výcvik se čtyřdílným nastavovacím žebříkem Metodický list číslo 16 Výcvik s vysunovacím žebříkem DR3 Výcvik s hákovým žebříkem Vydáno dne: 5. března 2007 Stran: 5 I. Výcvik se čtyřdílným nastavovacím žebříkem 1) Výchozí postavení s žebříkem: Nastavovací žebřík čtyřdílný je uložen na vozidle buď ve čtyřech samostatných dílech nebo dvou spojených dílech. Při výcviku s ním pracují strojník, velitel družstva, čísla 1 a 2. 2) Povel VD: Nastavovací žebřík, 4 díly, cíl třetí nadzemní podlaží, druhé okno zleva, PŘIPRAVIT!. 3) Provedení: Strojník vystoupí na automobil a podává z něj díly žebříku VD, číslům 1 a 2, která skládají díly žebříku na sebe na zem. Žebřík pak přenášejí k místu použití, ve vzdálenosti asi 9 až 10 metrů od budovy celou sadu položí. Spodní díl žebříku ponechají odložený a takto rozkládají celou sadu směrem k budově. Poslední díl žebříku má být přibližně 1,5 metru od budovy. Jednotlivé díly žebříku spojují k sobě čísla 1 a 2, a to směrem od budovy, VD žebřík nadlehčuje. Je nutno sledovat, aby při spojování dílů západky řádně zaklaply. Po spojení dílů upraví všechna čísla vzdálenost žebříku od budovy tak, aby patky žebříku byly od budovy přibližně 2 kroky. VD přišlápne patky žebříku, čísla 1 a 2 zvedají žebřík ručkováním po štěřinách, přičemž jim VD pomáhá ručkováním po příčlích. Nakonec polohu žebříku upraví čísla 1 a 2. Žebřík jistí číslo 2. 4) Složení žebříku: a) Povel VD: Žebřík SLOŽIT a ULOŽIT!. b) Provedení: čísla 1 a 2 přišlápnou patky žebříku, odkloní žebřík do svislé polohy, VD přišlápne patky žebříku z druhé strany, čísla 1 a 2 ručkováním po štěřinách sklánějí žebřík a položí jej na zem. Odjistí západky, rozpojí díly od sebe a vrátí západky do jistící polohy. Přejdou postupně k dalším spojům, které rozpojí obdobně. Po rozpojení všech Cvičební řád metodický list č. 16/DR3 1

49 dílů naskládají společně jednotlivé díly na sebe a odnesou žebřík k vozidlu, kde jej spolu se strojníkem uloží. 5) Použití nastavovacího žebříku v úzkém prostoru: a) Vztyčení žebříku: aa) Povel VD: Nastavovací žebřík, 4 díly, cíl koupelnové okno ve světlíku ve třetím nadzemním podlaží, nadstavováním PŘIPRAVIT!. ab) Provedení: Přinesení žebříku se provádí podle odst. 3. V místě uložení žebříku uchopí čísla 1 a 2 horní díl, přenesou jej do světlíku, kde jej zvednou co nejvýše. VD přinese další díl žebříku a zasune jej do zvednutého dílu tak, aby západky slyšitelně zaklaply. Čísla 1 a 2 pak postupně zvednou dva a pak tři díly tak, jak je VD doplňuje. b) Složení žebříku: ba) Povel VD: Žebřík SLOŽIT a ULOŽIT!. bb) Provedení: Žebřík se rozkládá opačným postupem, přičemž čísla 1 a 2 uvolňují západky a nadzvednutím uvolňují jednotlivé díly, které VD odebírá a pokládá na zem. Poslední díl položí čísla 1 a 2. Pak žebřík odnesou a uloží. 6) Použití čtyřdílného nastavovacího žebříku jako dvojitého, tzv. malířského: a) Dva dvojité žebříky můžeme použít ve spojení s prknem, fošnou, trhacím hákem, případně trámkem např. k přemostění vozovky pro hadicové vedení. b) Ke složení dvojitého žebříku určí VD nejméně dva hasiče. Tato úprava se provádí jednotlivými nebo dvěma spojenými díly, a to tak, že se jeden díl žebříku obrátí širším koncem nahoru a druhý díl se užším koncem do něj zasune až po horní příčel. Oba díly se v místě styku sváží vazákem a dalším vazákem nebo lanem se vymezí dolní rozevření dílů žebříku od sebe. c) Žebřík lze spojit i položený na zemi a pak jej teprve zvednout. Stabilitu, zvláště při přemosťování, je možné zajistit přivázanými opěrnými tyčemi, např. dvěma díly trhacího háku. II. Výcvik s vysunovacím žebříkem 7) Povel VD: Vysunovací žebřík, cíl okno ve druhém nadzemním podlaží, PŘIPRAVIT!. 8) Provedení: Strojník podává žebřík z vozidla číslu 1 a 2, která jej ručkováním podávají VD. Po položení žebříku na zem se strojník připojí a uchopí žebřík na straně opačné od VD. Poté si jej všichni dají na ramena a odnesou jej k místu použití. VD a strojník položí patky žebříku asi dva kroky od stěny a pak spodní ocelový svorník přišlápnou. Čísla 1 a 2 žebřík z ramen zdvíhají ručkováním po štěřinách do výšky a VD a strojník jim pomáhají ručkováním po příčlích. Po vztyčení žebříku se čísla postaví tak, že číslo 2 a VD žebřík přidržují za štěřiny, číslo 1 stojí před žebříkem a pomáhá jej přidržovat, strojník stojí za žebříkem, uvolní lano a začne žebřík vysunovat. Po vysunutí horního dílu do příslušné výšky prověří, zda západky dosedly, uváže tažné lano a všichni společně žebřík opřou o budovu a upraví jej tak, aby stál rovně a měl správný sklon. Žebřík jistí VD. Cvičební řád metodický list č. 16/DR3 2

50 sundávání žebříku vysunování žebříku III. Výcvik s vysunovacím žebříkem NORBAS 9) Povel VD: Vysunovací žebřík, cíl okno ve třetím nadzemním podlaží, PŘIPRAVIT!. 10) Provedení: strojník povolí zajišťovací prvky žebříku a vysune jej. Čísla 1 a 2 stojí bokem k CAS, čelem k sobě a žebřík přidržují. Vlastní ustavení si řídí číslo 1, strojník se další činnosti nemusí dále zúčastnit. 11) Čísla 1 a 2 přenesou žebřík k místu použití tak, aby číslo 2 uchopilo žebřík na straně hydraulických nožek a položí žebřík kolmo ke stěně hydraulické nožky jsou směrovány ke stěně. Přibližná vzdálenost hydraulických nožek ode zdi odpovídá přibližně 1/3 plánované výšky vysunutí. 12) Číslo 2 stojí zády ke stěně, k níž se staví žebřík. Přišlápnutím jistí hydraulické nožky při zvedání žebříku číslem 1. Je-li žebřík ve svislé poloze, číslo 1 odstoupí a vizuálně kontroluje vodorovnou pozici žebříku, která se podle potřeby upraví pomocí hydraulických vyrovnávacích nožek (především v nerovném terénu). Číslo 1 odjistí stabilizační podpěry na obou stranách žebříku, číslo 2 na sebe nakloní žebřík pod zvoleným úhlem. Číslo 1 se postaví čelem k žebříku a obouruč přizvedne stabilizační podpěry, aby nevadily při manipulaci. Po dosažení zvoleného úhlu podpěry zajistí. Číslo 2 přestoupí k levé straně žebříku a jistí jej přišlápnutím. Číslo 1 stejným způsobem zajistí druhou stranu. Cvičební řád metodický list č. 16/DR3 3

51 13) Číslo 1 vysune nejprve horní díl (červená šňůra), teprve potom díl druhý (bílá šňůra) tak, aby vysunutá délka přesahovala zvolenou výškovou hranici cca o 50 cm. Žebřík je vysunut, ale nedotýká se stěny. Přiblížení žebříku ke stěně je možné dvěma způsoby: a) Čísla 1 a 2 stojí každý na jedné straně vysunutého žebříku. Současně uchopí žebřík za druhý příčel odspodu, přizvednou jej a překlopí na stěnu. Zároveň odjistí stabilizační podpěry a žebřík položí na zem. Podpěry zajistí. Žebřík je připraven k použití. b) Číslo 2 se postaví zády k objektu, přizvedne žebřík od objektu tak, aby se stabilizační podpěry zvedly ze země. Číslo 1 odjistí podpěry, vysune je nahoru. Číslo 2 žebřík opatrně opře o objekt. Následně číslo 1 spustí podpěry na zem a zajistí. Žebřík je připraven k použití. Cvičební řád metodický list č. 16/DR3 4

52 14) Složení žebříku a) Povel VD: Vysunovací žebřík SLOŽIT a ULOŽIT!. b) Provedení: Postup složení je stejný jako u stavění žebříku, pouze v opačném pořadí. IV. Výcvik s hákovým žebříkem 15) Hákový žebřík se používá pro výstup do vyšších podlaží objektu. Žebřík musí být při výstupu zavěšen přes okenní parapet, nebo zábradlí balkónu. Nesmí se zatěžovat opřený o konstrukce. O případném jištění hasiče lanem při výstupu rozhodne VD. 16) Výchozí postavení s žebříkem: Hákový žebřík je uložen na vozidle. Při výcviku s ním pracují strojník a číslo 1. 17) Povel VD: Hákový žebřík, cíl třetí nadzemní podlaží, první balkon zleva, VPŘED!. 18) Provedení: Strojník vystoupí na automobil a podává z něj žebřík číslu 1. Číslo 1 přenese žebřík v pravé ruce, hákem dozadu k patě objektu. Tam žebřík vzpažením zdvihne a položí na pravou stranu okenního parapetu (zábradlí). Číslo 1 vystoupí po žebříku do 2. nadzemního podlaží. Při stoupání musí být váha těla přenášena rovnoměrně, tak aby nedošlo k rozhoupání žebříku. Po dostoupání do úrovně 2. nadzemního podlaží číslo 1 provede: a) Výsed na parapet a přípravu žebříku pro výstup do dalšího podlaží. To provede číslo 1 tak, že levou nohu přenese přes parapet, na který se tak roznožmo posadí, pravou rukou uchopí žebřík za poslední příčel a ručkováním ho zavěsí na pravou stranu parapetu dalšího podlaží. b) Vstup na balkon a přípravu žebříku do dalšího podlaží. To provede číslo 1 tak, že levou nohu přenese přes hranu zábradlí balkonu jako první a za současného úchopu zábradlí přenese pravou nohu. Pak uchopí žebřík a ručkováním ho zavěsí na pravou stranu zábradlí dalšího nadzemního podlaží. Pak číslo 1 znovu nastoupí na žebřík a stejným způsobem dokončí výstup na balkon určeného podlaží. Cvičební řád metodický list č. 16/DR3 5
