Bitmapové a vektorové grafické editory. Grafické editory používame na kresbu, resp. editovanie obrázkov. Obrázky sa dajú kresliť dvoma spôsobmi.

Transkript

1 Bitmapové a vektorové grafické editory Grafické editory používame na kresbu, resp. editovanie obrázkov. Obrázky sa dajú kresliť dvoma spôsobmi.

2 Menu 1. Bitmapový editor (rastrový) Farebné palety Príklad: Formáty bitmapových súborov 2. Vektorový editor Hierarchia vektorových objektov Formáty vektorových súborov 3. Koniec

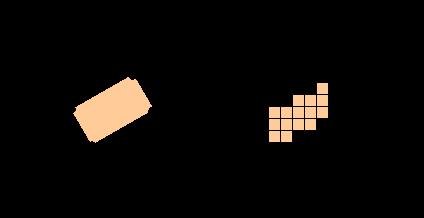

3 1. Bitmapový editor (rastrový) Obrázok je kreslený bod po bode a každý bod si pamätá svoju farbu (mozaika) Na disku zaberá mnohonásobne viac miesta ako vektorový obrázok, pretože do súboru sa ukladá informácia o každom bode Týmto obrázkom sa hovorí : rastrový, bitmapa alebo bitová mapa

4 Farebné palety Čiernobiele obrázky - monochromatické - na kódovanie každého bodu je potrebný jediný bit 0 (čierna) alebo 1 (biela) => koľko bodov, toľko bitov farebná paleta - údaj o farbe každého bodu je uložený v 4 bitoch, pri obrázku 256 farebná škála - informácia o farbe jedného bodu je uložená v 8 bitoch High Colour farieb - na zakódovanie jedného farebného bodu potrebujeme 16 bitov True Colour - 16 milónov farieb ( ) - na zakódovanie jedného farebného bodu potrebujeme 24 bitov True Colour 2 niekoľko miliárd farieb - na zakódovanie jedného farebného bodu potrebujeme 32 bitov

5 Príklad: Obrázok veľkosti 640 x 480 uložíme do súborov s rôznou farebnou škálou nasledovne: Čiernobiely 16 farieb 256 farieb High Colour True Colour True Colour 2 37,5 KiB (kb) 150 KiB (kb) 300 KiB (kb) 600 KiB (kb) 900 KiB (kb) 1200 KiB (kb) = 1,17 MiB (MB)

6 Formáty bitmapových súborov BMP - najjednoduchší formát, obrázok s menej než 256 farbami komprimuje bezstratovým algoritmom RLE GIF - môže používať maximálne 256 farieb, bezstratová LZW kompresia s dobrým komprimačným pomerom, dá sa použiť transparentná farba, výborný pre obrázky s menším počtom farieb, v ktorých sú plochy stálej farby, ideálny pre čiarovú grafiku, bannery alebo ikony na www stránkach JPG - komprimovaný stratovou kompresiou JPEG až 100:1. Čím vyššia kompresia, tým vyššie straty. Dobre použiteľný tam, kde sa bod od bodu menia parametry farieb (fotky). Pri vhodne zvolenej kvalite obrázku výborný formát pre prenos a uchovávanie fotografií. Nevhodný pre čiarovú grafiku a bannery obsahujúce plochy jednej farby PNG alternatíva GIFu. Možno do neho ukladať aj True colour obrázky, vrátane niekoľkých transparentných farieb. Výborná kompresia tam, kde sú veľké plochy rovnakej farby, teda výborný pre bannery a čiarovú grafiku, nemá takú softwarovú podporu ako GIF TIF formát pre použitie v typografii. Stretnete sa sním pri scaneroch. Obsahuje aj doplnkové údaje ICO v tomto formáte sú robené ikony pre Windows, sú to malé bmp súbory PSD formát pre Photoshop (Adobe), veľa doplnkových informácií ako farebné kanály, vrstvy,... Posledné verzie podporujú aj vektorovú grafiku PSP formát pre Paintshop Pro. Podobne ako PSD

7 2. Vektorový editor Vvychádza z matematického popisu plošných útvarov, teda z geometrie Chápe obrázok ako koláž objektov, zložených, či ohraničených z kriviek, ktorých tvar určujú smerové vektory, resp. smernice Počítač si pamätá dáta základných objektov a ďalšie vlastnosti (farby, tieň,...) a pri zobrazovaní vždy tvar kriviek prepočítava => kvalita je rovnako vysoká nezávisle na zväčšení merítka, bez veľkých nárokov na veľkosť súboru Každý objekt je zložený z elementárnych prvkov a vždy ho možno na tieto prvky previesť a na ich úrovni upravovať

8 Hierarchia vektorových objektov: 1. Bod 4. Skupina (zoskupenie objektov) 2. Krivka (čiara) 3. Geometrický tvar 5. Text

9 Formáty vektorových súborov CDR formát vytvorený pre Corel Draw. Može obsahovať aj bitmapu. PS (AI, EPS) vektorová grafika v jazyku Postscript. PS väčšinou súbory pre tlačiareň. Formát programu Adobe Illustrator. V podstate je to textový súbor, vnútri ktorého je popísaný obrazový dokument ZMF (ZBR) formát produktu Zoner Callisto (Zebra) DWG formát programu CAD (Computer Aided Design). Pre výmenu dát s inými aplikáciami slúži formát DXF. WMF / EMF metasúbor systému Windows, galéria vo Worde, Exceli a pod. FLA (SWF) nie úplne čistý vektorový formát použitie na animácie, aplikácie, všeobecne web, dobrá podpora prehliadačov, zneužiteľný na neprístupné stránky
