OPTICKÝ VÝKONOVÝ TESTER

Transkript

1 SKS MANUÁL STRUKTUROVANÝ KABELÁŢNÍ SYSTÉM OPTICKÝ VÝKONOVÝ TESTER Měřící sada FO4-WSMDSDsc VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:30 16:00, hot line do 18:00) technik@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VRIANT plus s.r.o. VARIANT plus spol. s r.o. strana 1

2 MANUÁL TESTER OWL 4 quad Výkonová detekční jednotka SKS Typ konektoru ST, SC, LC, FC Detekce SM a MM vlákna Vlnová délka 850 nm, 980 nm, 1300 nm, 1310 nm, 1490nm, 1550 nm a 1625 nm Optický výkon +5 až -70 dbm Měřené jednotky Ţivotnost baterie Typ konektoru Software USB port Šířka Výška Hloubka Hmotnost db, dbm, µw 100 hodin ( 9V ) Univerzální 2,5 mm vyměnitelný OWL Reporter ANO 88 mm 165 mm 28 mm 373 g strana 2 VARIANT plus spol. s r.o.

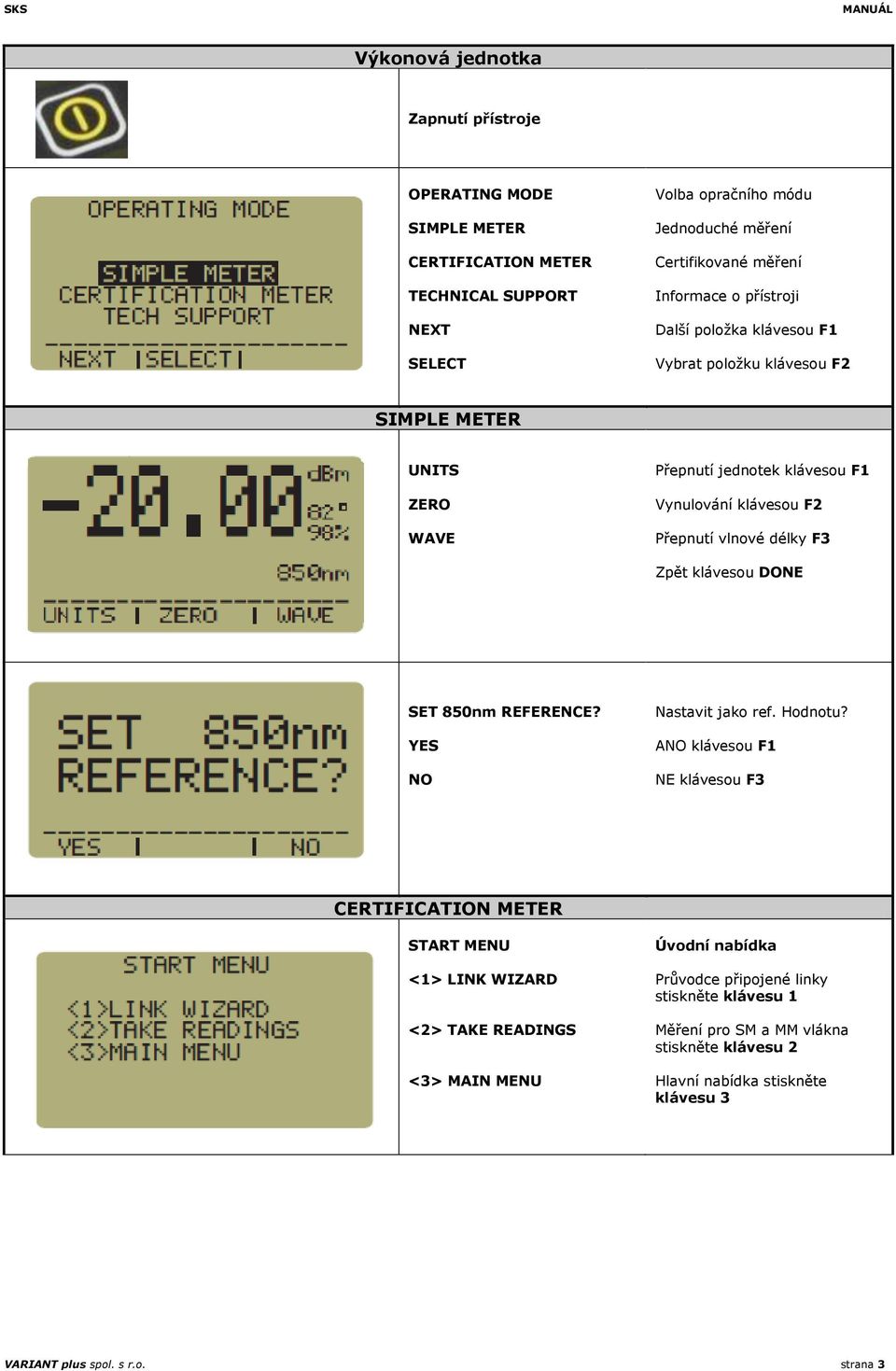

3 SKS MANUÁL Výkonová jednotka Zapnutí přístroje OPERATING MODE SIMPLE METER CERTIFICATION METER TECHNICAL SUPPORT NEXT SELECT Volba opračního módu Jednoduché měření Certifikované měření Informace o přístroji Další položka klávesou F1 Vybrat položku klávesou F2 SIMPLE METER UNITS ZERO WAVE Přepnutí jednotek klávesou F1 Vynulování klávesou F2 Přepnutí vlnové délky F3 Zpět klávesou DONE SET 850nm REFERENCE? YES NO Nastavit jako ref. Hodnotu? ANO klávesou F1 NE klávesou F3 CERTIFICATION METER START MENU <1> LINK WIZARD <2> TAKE READINGS <3> MAIN MENU Úvodní nabídka Průvodce připojené linky stiskněte klávesu 1 Měření pro SM a MM vlákna stiskněte klávesu 2 Hlavní nabídka stiskněte klávesu 3 VARIANT plus spol. s r.o. strana 3

4 MANUÁL SKS STORED LINKS Fiber Link #1 Fiber Link #2 Fiber Link #3 Fiber Link #4 NEXT SELECT Uloţené trasy Optická trasa č.1 Optická trasa č.2 Optická trasa č.3 Optická trasa č.4 Další klávesou F1 Vybrat klávesou F2 LINK NAME: Fiber Link #1 SHIFT Název trasy: Název vlákna č.1 Přesun kurzoru vlevo Přepínání málá / VELKÁ písmena Přesun kurzoru vpravo DATE: [ ] SHIFT FIBER STANDARDS USER DEFINED #1 USER DEFINED #2 TIA-568B.3/CAN-T529 ISO/IEC NEXT SELECT Datum: Příklad zadaného data Přesun kurzoru vlevo Přepínání málá / VELKÁ písmena Přesun kurzoru vpravo Standardy měření Uživatelská definice č.1 Uživatelská definice č.2 Norma dle TIA-568B Norma dle ISO Další klávesou F1 Vybrat klávesou F2 FIBER TYPES 62.5um MultiMode 50.0um MultiMode INDOOR SingleMode OUTDOOR SingleMode NEXT SELECT Typ vláken Vlákno MM 62.5 µm Vlákno MM 50.0 µm Vlákno SM vnitřní použití Vlákno SM venkovní použití Další klávesou F1 Vybrat klávesou F2 strana 4 VARIANT plus spol. s r.o.

5 SKS MANUÁL ENTER FIBER LENGTH: [1 TO 65535] METERS [01000] FEET Délka kabelů (od 1 do 65535) metrů Zadáno jako příklad 1000 m Přesun kurzoru vlevo F1 Přepínání metry / stopy F2 Přesun kurzoru vpravo F3 INLINE CONNECTIONS? (A CONNECTION IS WHEN TWO FIBER CONNECTORS MATE. USUALLY A PATCH PANEL) [2 ] FEET Počet spojení? ( Spojením je míněno, když jsou spojeny dva konektory obvykle v optické vaně ) Zadáno 2 Přesun kurzoru vlevo F1 Přepínání metry / stopy F2 Přesun kurzoru vpravo F3 ENTER THE NUMBER OF SPLICES IN THE FIBER BEIGNG TESTED [0 ] FEET Zadejte počet svárů provedených na testovaném vlákně: Zadáno 0 Přesun kurzoru vlevo F1 Přepínání metry / stopy F2 Přesun kurzoru vpravo F3 TIA-568B.3/CAN-T Meters 02 Connections 00 Splices 50.0um Multimode IS THIS CORRECT? YES NO Nastavené parametry měření: Norma TIA-568B 1000 metrů 2 spojení 0 svárů 50,0 µm MM vlákno Je to správné nastavení? Ano, klávesa F1 Ne, klávesa F3 SET SOURCE REFERENCES WAVELEN REF dbm TYP. *850 NOT SET (-10) 1300 NOT SET (-10) WAVE SET DONE Nastavení referenčních hodnot p Vlnová délka ref. dbm typicky Zvolena 850 není nast. (-20) 1300 není nast. (-20) Přepnutí vlnové délky F1 Nastavit F2 Pokračovat F3 VARIANT plus spol. s r.o. strana 5

6 MANUÁL SKS CONNECT 850 nm SOURCE DONE Připojte 850 nm zdroj světla Dále SET 850nm REFERENCE? YES NO Nastavit 850nm jako referenční hodnotu? ANO klávesou F1 NE klávesou F2 SET SOURCE REFERENCES WAVELEN REF dbm TYP. 850 NOT SET (-20) *1300 NOT SET (-20) WAVE SET DONE Nastavení referenčních hodnot p Vlnová délka ref. dbm typicky (-20) Zvolena 1300 není nast. (-20) Přepnutí vlnové délky F1 Nastavit F2 Pokračovat F3 PASS db 850 nm PASS 1300 nm C FIBER LINK #1 68% FBR:1 850nm UNITS STORE WAVE Naměřené hodnoty: Měření prošlo -2,10 db 850nm Měření prošlo -2,42 22 C Typ vláken 68% Vlákno č.1 850nm Změna jednotek klávesou F1 Uložit klávesou F2 Změna vlnové délky F3 TECHNICAL SUPPORT Optical Wavelength Laboratories, Inc. PHONE: (262) Kontaktní informace o výrobci v USA, včetně telefonu a internetových stránek. URL: OWL-INC.COM DONE Zpět klávesou F1 nebo DONE strana 6 VARIANT plus spol. s r.o.
