1 ZÁVITOVÁNÍ,ZAPICHOVÁNÍ A UPICHOVÁNÍ

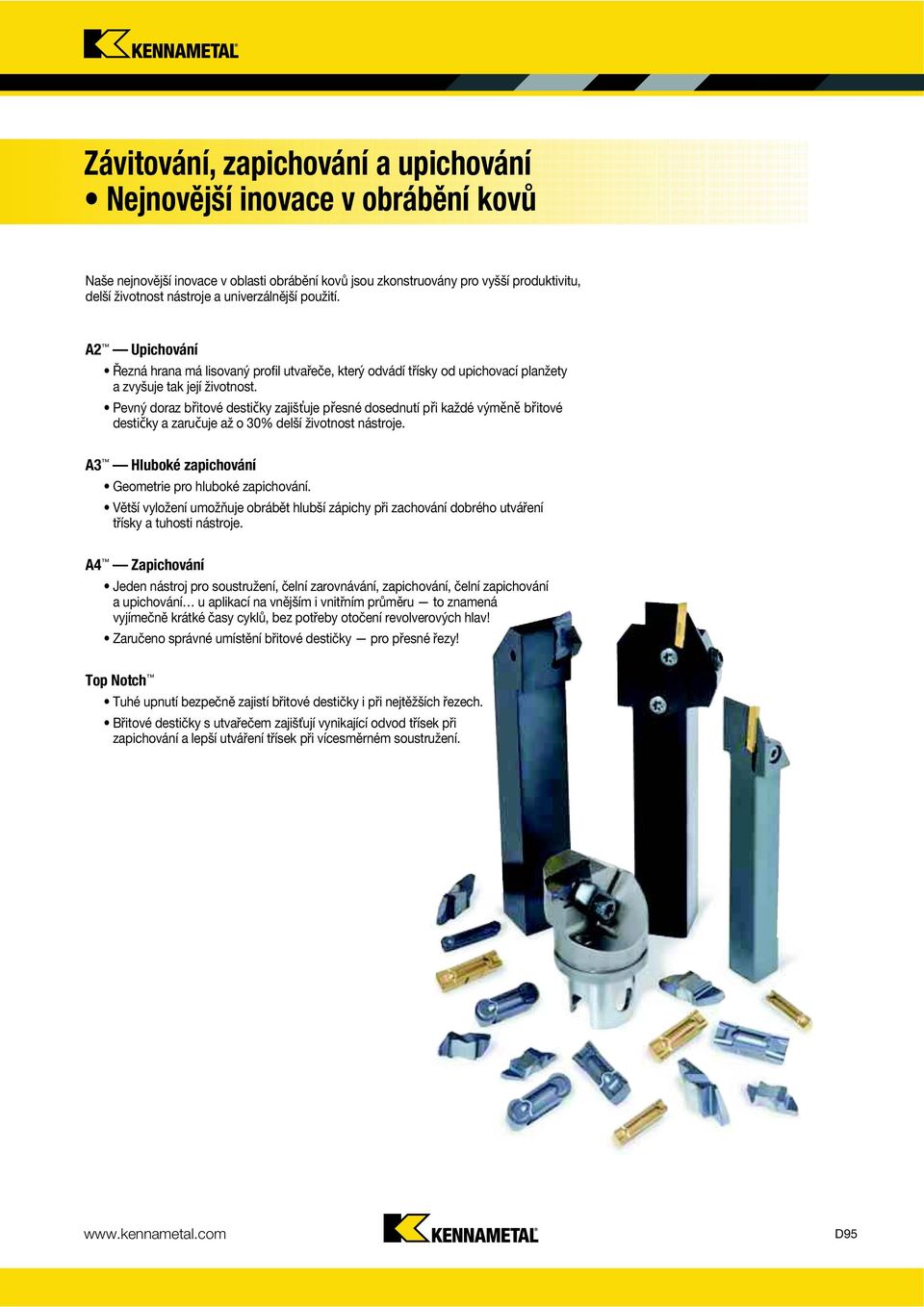

2 Závitování, zapichování a upichování Nejnovější inovace v obrábění kovů Naše nejnovější inovace v oblasti obrábění kovů jsou zkonstruovány pro vyšší produktivitu, delší životnost nástroje a univerzálnější použití. A2 Upichování Řezná hrana má lisovaný profil utvařeče, který odvádí třísky od upichovací planžety a zvyšuje tak její životnost. Pevný doraz břitové destičky zajiš uje přesné dosednutí při každé výměně břitové destičky a zaručuje až o 30% delší životnost nástroje. A3 Hluboké zapichování Geometrie pro hluboké zapichování. Větší vyložení umožňuje obrábět hlubší zápichy při zachování dobrého utváření třísky a tuhosti nástroje. A4 Zapichování Jeden nástroj pro soustružení, čelní zarovnávání, zapichování, čelní zapichování a upichování u aplikací na vnějším i vnitřním průměru to znamená vyjímečně krátké časy cyklů, bez potřeby otočení revolverových hlav! Zaručeno správné umístění břitové destičky pro přesné řezy! Top Notch Tuhé upnutí bezpečně zajistí břitové destičky i při nejtěžších řezech. Břitové destičky s utvařečem zajišťují vynikající odvod třísek při zapichování a lepší utváření třísek při vícesměrném soustružení. D95

3 Rozšíření portfolia karbidových břitových destiček Beyond pro ávitování, zapichování a upichování KCU10 a KCU25 Hlavní aplikace Představení karbidových břitových destiček Beyond v sortě KCU10 a KCU25 pro (závitování, zapichování a upichování). Obě sorty jsou odolné vysokým teplotám, ke kterým dochází při obrábění žáruvzdorných slitin a zaručují vyšší životnost nástroje (o 30 40%) v aplikacích ve všeobecném strojírenství, dopravní technice, leteckém průmyslu, energetice a stavební technice. Lepší utváření třísek a nižší opotřebení řezné hrany zvyšuje využití a výkonnost těchto nových sort při závitování, upichování celé řady materiálů. Vlastnosti a výhody KCU10 Vylepšený PVD povlak na velmi pevném nelegovaném karbidovém substrátu. Vhodný pro použití za vysokých řezných rychlostí. Vynikající odolnost proti opotřebení v porovnání s konkurenčními sortami. Zvyšte řeznou rychlost až o 20%. KCU25 Sorta s pevným ultra jemný substrátem s PVD povlakem. Maximální houževnatost a vyšší odolnost proti opotřebení v porovnání s konkurenčními nástroji. Zvyšte řeznou rychlost, posuv a hloubku řezu až o 20%. D96

4 D97

5 Průvodce aplikacemi zapichování Upichování Zapichování Čelní zapichování Aplikace Zapichování Top Notch je doporučeno pro řezy s poměrem hloubky/ šířce do 1,5. Břitové destičky Šířky břitových destiček 0,8 9,5 mm. Hloubka řezu 1,27 12,70 mm. V provedení s utvařečem třísky, pozitivní geometrií a neutrálním rovným čelem. Vnější obrábění Držáky nástrojů s integrovanou stopkou a výměnné hlavy KM. Vnitřní obrábění Vyvrtávací tyče pro minimální průměr otvoru 11,5 mm. Minimální průměr při čelním zapichování Standardní břitové destičky: podle velikosti mm. Břitové destičky pro čelní zapichování NF/NFD: mm. Všechny mají neomezený maximální průměr. Rozsah šířky řezu Standardní břitové destičky: 0,8 9,5 mm. Břitové destičky pro čelní zapichování NF/NFD: 2 6,35 mm. Rozsah hloubky řezu Standardní břitové destičky: 1,27 12,7 mm. Břitové destičky pro čelní zapichování NF/NFD: 3,8 6,35 mm. Zapichování a soustružení A4 Možnosti upichování Šířky břitových destiček 1,5 4,05 mm. Splňují vysoké nároky na tuhost a rozměrovou přesnost. Držáky nástrojů s integrovanou stopkou a upínáním šroubem s maximální hloubkou řezu 17 mm. Ekonomické oboustranné břitové destičky. Břitové destičky Šířky břitových destiček 2 10,05 mm. Přesně lisované a přesně broušené břitové destičky všechny v provedení s utvařečem třísek. Vnější obrábění Držáky nástrojů s integrovanou stopkou a výměnné modulární hlavy KM. Hloubka řezu mm. Vnitřní obrábění Vyvrtávací tyče pro minimální průměr otvoru 25 mm. Šířky břitových destiček 2 6,35 mm. Minimální průměr při čelním zapichování Minimální průměr 36 mm. Neomezený maximální průměr. Rozsah šířky řezu Šířky břitových destiček 2 5,05 mm. Rozsah hloubky řezu Hloubka řezu 7 19 mm. Hluboké zapichování A3 je doporučeno pro řezy s poměrem hloubky/šířce nad 1,5. Břitové destičky Šířky břitových destiček 2,36 10,05 mm. Přesně lisované a přesně broušené břitové destičky všechny v provedení s utvařečem třísek. Vnější obrábění Držáky nástrojů s integrovanou stopkou a výměnné modulární hlavy KM. Hloubka řezu 10 32mm. Vnitřní obrábění Vyvrtávací tyče pro minimální průměr otvoru 32 mm. Minimální průměr při čelním zapichování Minimální průměr 25 mm. Neomezený maximální průměr. Rozsah šířky řezu Šířky břitových destiček 3 6,35 mm. Rozsah hloubky řezu Hloubka řezu mm. Upichovací A2 Upichovací systém Šířky břitových destiček 1,4 8 mm. Levostranná a pravostranná provedení s úhlem nastavení Samosvorné planžety a držáky nástrojů s integrovanou stopkou a šroubovou upínkou. Jednostranné břitové destičky pro maximální hloubku řezu. D98

6 Průvodce aplikacemi zapichování Zapichování a soustružení Podpichování Kopírování Aplikace Zapichování Top Notch je doporučeno pro řezy s poměrem hloubky/ šířce do 1,5. Podpichování Top Notch Šířky břitových destiček pro podpichování 2,4 4 mm. Ekonomické oboustranné břitové destičky. Střední až velké úběry třísky při malých hloubkách řezu. Břitové destičky s plným rádiusem Šířky břitových destiček 1,57 6,35 mm. Hloubka řezu 2,39 6,35 mm. Vnější obrábění Držáky nástrojů s integrovanou stopkou a výměnné hlavy KM. Zapichování a soustružení A4 Pro velké úběry materiálu zejména při soustružení Břitové destičky Šířky břitových destiček 2 10,05 mm. Dvoustranné, přesně lisované a přesně broušené břitové destičky všechny v provedení s utvařečem třísek. Vnější obrábění Držáky nástrojů s integrovanou stopkou a výměnné modulární hlavy KM. Hloubka řezu mm. Vnitřní obrábění Vyvrtávací tyče pro minimální průměr otvoru 25 mm. Šířky břitových destiček 2 6,35 mm. Určeno pro velké úběry materiálu Břitové destičky s plným rádiusem Šířky břitových destiček 2 10,05 mm. Vnější obrábění Držáky nástrojů s integrovanou stopkou. Obráběcí hlavy KM. Hloubka řezu mm. Hluboké zapichování A3 je doporučeno pro řezy s poměrem hloubky/šířce nad 1,5. Určeno pro lehké obrábění Břitové destičky Šířky břitových destiček 2,36 10 mm. Přesně lisované a přesně broušené břitové destičky všechny v provedení s utvařečem třísek. Vnější obrábění Držáky nástrojů s integrovanou stopkou. Obráběcí hlavy KM. Hloubka řezu mm. Vnitřní obrábění Vyvrtávací tyče pro minimální průměr otvoru 32 mm. Břitové destičky s plným rádiusem pro podpichování Šířky břitových destiček s plným rádiusem 3 8 mm při úhlu nastavení 45. Břitové destičky s úhlem 35 pro podpichování Břitové destičky tvaru V s úhlem 35 pro tvarové podpichování. Úhly nastavení držáků nástrojů 45, 93 a 117,5. Určeno pro lehké obrábění Šířky břitových destiček s plným rádiusem 3 8 mm. Maximální hloubky řezů 32 mm. Držáky nástrojů s integrovanou stopkou a výměnné modulární hlavy KM. Břitové destičky tvaru V s úhlem 35. Upichovací A2 D99

7 Sorty a jejich popis Kratší výrobní časy. Vysoké řezné rychlosti a posuvy. Delší životnost nástroje. Nový vícevrstvý povlak poskytuje lepší ochranu proti opotřebení. standardní značení odolnost proti opotřebení oblast použití houževnatost Povlakování Vlastnosti sorty M K68 C3 Složení: Aplikace: Tvrdá, nelegovaná jemnozrnná sorta WC/Co s nízkým obsahem pojiva. Sorta K68 má vynikající odolnost proti opotřebení při obrábění litin, austenitických nerezových ocelí, nekovových materiálů a je alternativou k sortě K313 pro obrábění žáruvzdorných materiálů. Univerzální sorta pro obrábění neželezných materiálů. K N S Složení: Tvrdá, nelegovaná jemnozrnná sorta WC/Co s nízkým obsahem pojiva. M K313 C3 C4 Aplikace: Vynikající odolnost proti opotřebení a vysokou pevnost při obrábění titanu, litin, austenitických nerezových ocelí, nekovových materiálů, žáruvzdorných materiálů a neželezných kovů. Vynikající odolnost proti teplotní deformaci a vrubovému opotřebení. Struktura zrn je kontrolována z hlediska minimálního výskytu mezer a trhlin, které by mohly snížit dlouhou a spolehlivou funkci. K N S P KT315 C3, C7 Složení: Aplikace: Cermetová sorta pro soustružení s vícevrstvým PVD povlakem TiN/TiCN/TiN. Vysokorychlostní dokončování až střední obrábění uhlíkových, legovaných a nerezových ocelí. Možnost použití i pro obrábění šedých a tvárných litin. Konzistentní životnost nástroje a vynikající jakost obrobených povrchů. M K Sorta K1025 (KMF) C2, C6 Složení: Aplikace: Středně tvrdá, nelegovaná jemnozrnná sorta WC/Co se středním obsahem pojiva. Pro obrábění žáruvzdorných slitin, titanu a neželezných kovů při špatných podmínkách obrábění. N S P KCP10 C3, C7 Složení: Speciálně vyvinutá kobaltem obohacená sorta se silným povlakem MTCVD-TiCN-Al 2 O 3 pro maximální odolnost proti tvorbě výmolů, deformaci a otěru při vysokorychlostním obrábění. Aplikace: Přesné dokončování až střední obrábění různých typů materiálů včetně ocelí, feritických a martenzitických nerezových ocelí a litin. Hladký povlak zajišťuje dobrou odolnost proti tvorbě nárůstků a vylamování řezné hrany a zaručuje vynikající jakost povrchů. K P KCP25 C2 C3, C6 C7 Složení: Aplikace: Houževnatá kobaltem obohacená sorta s povlakem MTCVD-TiCN-Al 2 O 3 s vynikající adhezí jednotlivých vrstev. Sorta pro všeobecné soustružení většiny ocelí a feritických a martenzitických nerezových ocelí. Složení substrátu zaručuje dobrou odolnost proti deformaci a zároveň vynikající pevnost řezné hrany. Jednotlivé vrstvy povlaku zajiš ují odolnost proti otěru a povrchové úpravy po povlakování zamezují vylamování řezné hrany, zlepšují adhezi povlaku k substrátu a zaručují vyšší životnost nástroje. K D100

8 Sorty a jejich popis Kratší výrobní časy. Vysoké řezné rychlosti a posuvy. Delší životnost nástroje. Nový vícevrstvý povlak poskytuje lepší ochranu proti opotřebení. standardní značení odolnost proti opotřebení oblast použití houževnatost Povlakování Vlastnosti sorty P KCU10 C3 C4 Složení: Aplikace: Vylepšený PVD povlak na velmi pevném nelegovaném karbidovém substrátu. Nový vylepšený povlak zlepšuje pevnost řezné hrany v širokém rozsahu řezných rychlostí a posuvů. Sorta KCU10 je vhodná pro dokončování nebo všeobecné soustružení většiny materiálů v širokém rozsahu řezných rychlostí a posuvů. Obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů díky vyšší pevnosti řezné hrany a možnosti použití za vyšších řezných rychlostí a posuvů. M K N S H P KC5010 C3 C4 Složení: Aplikace: Vylepšený PVD povlak TiAlN na velmi pevném nelegovaném karbidovém substrátu. Nový vylepšený povlak umožňuje zvýšení řezných rychlostí a posuvů o %. Sorta KC5010 je vhodná pro dokončování nebo všeobecné soustružení většiny materiálů při vyšších řezných rychlostech. Obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů při stabilních podmínkách obrábění. Dobré výsledky i při obrábění tvrzených ocelí nebo materiálů s krátkou třískou. M K N S H P Sorta KC5510 C3 C4 Složení: Aplikace: Jemnozrnná karbidová sorta s PVD povlakem TiAlN. Sorta KC5510 je speciálně určená pro produktivní obrábění žáruvzdorných slitin. Jemnozrnný karbidový substrát s 6% kobaltu má vynikající pevnost a odolnost proti deformaci a vylepšený PVD povlak umožňuje použití za dvojnásobných řezných rychlostech oproti konvenčním PVD povlakům. M K N S H P KCU25 C2, C6 Složení: Aplikace: Vylepšená sorta z jemnozrnného nelegovaného substrátu s PVD povlakem AlTiN. Nový vylepšený povlak zlepšuje pevnost řezné hrany v širokém rozsahu řezných rychlostí a posuvů. Sorta KCU25 je vhodná pro všeobecné obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů díky vyšší pevnosti řezné hrany a možnosti použití za vyšších řezných rychlostí a posuvů. M K N S P KC5025 C2, C6 Složení: Aplikace: Sorta s pevným ultra jemný substrátem s PVD povlakem TiAlN. Pro obecné obrábění ocelí, nerezových ocelí, žáruvzdorných materiálů, titanu a neželezných kovů. Nejlepších výsledků dosahuje při nízkých až středních řezných rychlostech a je schopna zvládnout přerušované řezy a vysoké posuvy. M K N S P Složení: Jemnozrnná karbidová sorta s vysokým obsahem kobaltu a PVD povlakem TiAlN. M KC5525 C2 C6 Aplikace: Sorta KC5525 využívá stejný PVD povlak jako sorta KC5510 na jemnozrnném karbidovém substrátu s 10% obsahem kobaltu. Vyšší obsah kobaltu zajišťuje vyšší bezpečnost při přerušovaných řezech a jemnozrnný substrát WC zajišťuje tvrdost a odolnost proti deformaci při vysokých řezných rychlostech. Středně až těžce přerušované řezy při obrábění žáruvzdorných slitin. K N S D101

9 Sorty a jejich popis Kratší výrobní časy. Vysoké řezné rychlosti a posuvy. Delší životnost nástroje. Nový vícevrstvý povlak poskytuje lepší ochranu proti opotřebení. standard značení odolnost proti opotřebení oblast použití houževnatost Povlakování Vlastnosti sorty Složení: PVD povlak TiB 2 na nelegovaném substrátu odolném teplotním deformacím. KC5410 C3 C4 Aplikace: Sorta KC5410 určená pro hrubování, střední dokončování a dokončování snadno obrobitelných (podeutektických <12,2% Si) slitin hliníku a hořčíku. Povlak TiB 2 je tvrdší než TiN a TiAlN a má extrémně hladký povrch pro nižší povrchové tření, lepší odvod třísek a odolnost proti tvorbě nárůstků. Jemnozrnný nelegovaný povlak zajišťuje ostré břity a vynikající kompaktnost řezných hran. Broušené břitové destičky jsou před povlakováním navíc leštěny; lisované břitové destičky jsou lehce honované. N P KC9110 C3, C7 Složení: Aplikace: Speciální patentovaná kobaltová sorta se silným povlakem K-MTCVDTiCN s vrstvou Al 2 O 3 a vrchní vrstvou TiCN a TiN pro maximální odolnost proti otěru a opotřebení při vysokých řezných rychlostech. Přesné dokončování až střední obrábění různých typů materiálů včetně ocelí, feritických a martenzitických nerezových ocelí a litin. Vyvážená kombinace odolnosti proti deformacím a pevnosti řezné hrany. Hladký povlak je odolný tvorbě nárůstků a vylamování řezné hrany. Pro hrubování použijte sortu KC9125. K KC9125 C2 C3, C6 C7 Složení: Aplikace: Houževnatá kobaltem obohacená sorta s povlakem K-MTCVD TiCNAl 2 O 3 -TiCN-TiN s vynikající adhezí jednotlivých vrstev. Sorta pro všeobecné soustružení většiny ocelí a feritických a martenzitických nerezových ocelí. Složení substrátu zaručuje dobrou odolnost proti deformaci, pevnost jádra a vynikající pevnost řezné hrany. Povlak zaručuje dobrou odolnost v širokém pásmu řezných podmínek, snižuje vývin tepla z tření, vylamování řezné hrany a zaručuje vyšší jakost obrobeného povrchu. Těžké hrubování až střední dokončování. Pro dokončování použijte sortu KC9110. P K Sorta P KC9320 C3 C4 Složení: Aplikace: Patentovaný speciálně zpevněný povlak MTCVD-TICN a AI 2 O 3 na otěruvzdorném substrátu. KC9320 je speciálně vyvinut pro maximální adhezi povlaku a pevnost řezné hrany, vhodné pro přerušované řezy tvárných a šedých litin. Široký rozsah použití od dokončování po hrubování s maximální produktivitou a v případech, kdy vyžadujete pevnost a spolehlivost. KY3500 Složení: Aplikace: Sorta z nitridu křemíku. Maximální pevnost; vhodné pro vysoké posuvy při hrubování šedé litiny včetně přerušovaných řezů. K C2 Složení: Ultra jemný polykrystalický diamant (PCD) pájený na karbidový substrát. KD1400 C4 Aplikace: Určený pro obecné soustružení neželezných kovů. Široká řada aplikací od plynulých po přerušované řezy s vysokými nároky na kvalitu povrchu. Vhodné pro obrábění hliníkových slitin s nízkým nebo středním obsahem křemíku, neželezných materiálech, mědi, mosazi a slitinách zinku. Ultra jemná diamantová struktura zajišťuje dosažení nejlepší kvality povrchu při zaručení nejvyšší odolnosti proti rázům v porovnání s ostatními PCD nástroji. N S D102

10 Sorty a jejich popis Kratší výrobní časy. Vysoké řezné rychlosti a posuvy. Delší životnost nástroje. Nový vícevrstvý povlak poskytuje lepší ochranu proti opotřebení. standard značení odolnost proti opotřebení oblast použití houževnatost Povlakování Vlastnosti sorty Složení: Čistý diamantový povlak (vrstva) nanesený metodou CVD na karbidový substrát. KD1405 Aplikace: Sorta KD1405 je nejvíce otěruvzdorný materiál pro průmyslové použití při obrábění neželezných kovů a nekovových materiálů. Břitové destičky sorty KD1405 nejsou tak pevné jako sorta KD100, ale je možné je použít i pro mírně přerušované řezy při soustružení nebo čelním frézování. N C4 Složení: Vysoký obsah CBN, pájené PCBN břity na karbidové břitové destičky. Sorta KB1630 Aplikace: Sorta KB1630 je určena pro hrubování a dokončování při přerušovaných řezech tvrzených ocelí (>45 HRC). Vhodné pro obrábění perlitických šedých litin, tvrzených litin, legovaných ocelí s vysokým obsahem chromu, sintrovaných práškových ocelí Břitové destičky s pájenými břity PCBN jsou dispozici v široké řadě provedení včetně pozitivního úhlu čela vhodného zejména pro vyvrtávací aplikace. K S H KB5625 C4, C8 Složení: Aplikace: PVD povlak TiAlN nanesený na pájené PCBN břity na karbidových břitových destičkách. Určeny pro hrubování a dokončování tvrzených ocelí (>45 HRC). Pro použití na ložiskových ocelích, nástrojových ocelích, rychlořezných ocelích, tvrzených ocelích a některých typech tvrdých povlaků. H D103

11 Upichování A2 Nástroje s vysokým výkonem pro maximální produktivitu! Nástroje A2 jsou ideální systémem pro upichování široké řady materiálů. Dobře zvládá plynulé i přerušované řezy při obrábění za sucha nebo s chladicí kapalinou. Nyní v provedení v sortě KCU25 pro vyšší houževnatost řezné hrany a vynikající odolnost proti opotřebení. Vlastnosti a výhody Inovativní konstrukce břitových destiček A2 V-prisma na spodní i horní části břitové destičky zajišťuje vyšší upínací síly a zabraňuje pohybu břitové destičky při aplikacích s vysokými posuvy. Řezná hrana má lisovaný profil utvařeče, který odvádí třísky od upichovací planžety a zvyšuje tak její životnost. Pozitivní geometrie čela v kombinaci s vysoce výkonným PVD povlakem Kennametal přináší vynikající životnost nástroje a utváření třísky. profil utvařeče samosvorné upínání doraz břitové destičky D104

12 Upínání břitových destiček A2 S nárůstem řezných sil se úměrně zvyšují i upínací síly pro bezpečné upnutí. Pevný doraz břitové destičky zajišťuje přesné dosednutí při každé výměně břitové destičky a zaručuje až o 30% delší životnost nástroje. Výška břitu je přesně kontrolována pro maximální spolehlivost a výkonnost i při obrábění dílů malých průměrů. Rychlá a snadná výměna břitových destiček Výměna se provádí běžným klíčem pro minimalizaci prostojů spojených s vyjmutím břitové destičky a pro jednoduché vložení nové břitové destičky bez rizika poškození břitu. D105

13 Beyond Upichovací břitové destičky A2 Pět jednoduchých kroků ke zlepšení produktivity Krok 1 Zvolte šířku břitové destičky a držák nástroje výška planžety 19 mm 26 mm 32 mm 52 mm maximální průměr upichování v (mm) Držáky nástrojů s integrovanou stopkou Co potřebujete vědět: Upichovaný průměr. Požadavky na stroj/obrobek. Pro požadovaný upichovaný průměr zvolte šířku břitové destičky a držák nástroje podle požadavků na stroj a obrobek: Pro maximální tuhost zvolte největší možnou výšku planžety nebo držáku nástroje s integrovanou stopkou. Uvedené průměry jsou pro upichování do středu obrobku. Maximální hloubka upichování pro díly s otvorem je jedna polovina průměru. K určení hloubky upichování pro obrobky s otvorem u držáků nástrojů s integrovanou stopkou nebo planžet použijte, prosím, informace uvedené v produktových listech nástrojů v tomto katalogu. šířka břitové destičky v (mm) Typ držáku nástroje planžeta: (samosvorná) planžeta: (samosvorná, zesílená verze) držák nástroje: (s upínacím šroubem) V provedení výšky 26 mm a 32 mm Často používaný nástroj. Lůžko pro dvě břitové destičky. Pro nejhlubší upichování. Efektivní řešení nástroje s vyšší stabilitou. Omezená hloubka upichování. Stopka nástroje s největší stabilitou. Omezená hloubka řezu. Lůžko pro jednu břitovou destičku. Krok 2 Vyberte úhel nastavení břitové destičky Typ obrobku. Středový otřep na polotovaru a nebo na obrobku. Upichování tyčí do středu nebo trubky s otvorem. neutrální (0 ) pravá/levá 6 10 pravá/levá typ břitové destičky doporučená aplikace Pro upichování plného materiálu. Středový otřep se bude tvořit na upíchnuté části. Snižuje podélné prohnutí. Zvláště vhodné pro hluboké upichování. Upichování plného materiálu s menší tvorbou středového otřepu. Upichování obrobku s otvorem s menší tvorbou otřepu. Upichování tenkostěnných obrobků. Upichování obrobků malých průměrů s menší tvorbou středového nebo vnějšího otřepu. životnost nástroje Nejvyšší životnost nástroje Vyšší životnost nástroje. Dobrá životnost nástroje. D106

14 Beyond Upichovací břitové destičky A2 Pět jednoduchých kroků ke zlepšení produktivity Krok 3 Zvolte typ utvařeče a velikost posuvu Šikmé nebo neutrální břitové destičky. Materiál obrobku. -CF Přesné upichování -CL Upichování s malými posuvy -CM Střední upichování -CR Hrubovací upichování Upichovací břitové destičky s přesně broušenými břity pro malé posuvy. Zakřivená řezná hrana. Vynikající odvod třísek při nízkých posuvech. Přinášejí vyšší stabilitu a tuhost při nestálých podmínkách obrábění. Upichovací břitové destičky s přesně lisovanými břity pro střední posuvy. Stabilní přímá řezná hrana. Upichovací břitové destičky s přesně lisovanými břity pro vyšší posuvy. Zakřivená řezná hrana. Typ utvařeče a rozsahy posuvů mm/ot. typ břitové destičky P M K N S H N-CR 0,08 0,3 N-CF 0,05 0,12 N-CM 0,05 0,2 N-CF 0,05 0,18 N-CF 0,04 0,10 Provedení z CBN je k dispozici na vyžádání N-CF 0,05 0,15 N-CL 0,05 0,15 N-CL 0,05 0,12 N-CL 0,05 0,18 N-CL 0,04 0,10 R/L-CR 0,05 0,12 R/L-CF 0,04 0,08 R/L-CL 0,04 0,08 R/L-CF 0,04 0,08 R/L-CM 0,05 0,12 R/L-CF 0,04 0,10 R/L-CF 0,04 0,08 Provedení z CBN je k dispozici na vyžádání R/L-CL 0,04 0,08 R/L-CL 0,04 0,10 R/L-CL 0,04 0,08 Krok 4 Zvolte sortu a řeznou rychlost Doporučení pro výběr sorty a řezné rychlosti m/min podmínky obrábění materiál obrobku P M K N S H vysoký výkon optimální podmínky, vyšší rychlosti KT KT KCU25/KC KT KCU25/KC Beyond první volba pro všeobecné obrábění KCU25/KC KCU25/KC KCU25/KC KCU25/KC KCU25/KC Provedení z CBN je k dispozici na vyžádání nestabilní podmínky, přerušované řezy, nízké řezné rychlosti KCU25/KC KMF KMF KMF KMF Krok 5 Zvolte břitovou destičku a držák nástroje z katalogu 4 POZNÁMKA: Velikost lůžka břitové destičky musí odpovídat velikosti uvedené u držáku nástroje. Příklad pro A2 Upichování Materiál...nízkouhlíková ocel průměr obrobku...27 mm Hloubka řezu... 4 mm Doporučení Břitová destička...a2022r10cf00 Sorta...KC5025 šířka řezu... 2,2 mm Velikost lůžka břitové destičky...2 Držák nástroje...a2bnsn3202 Velikost lůžka...2 Blahopřejeme! Úspěšně jste maximalizovali produktivitu upichování výběrem nejvhodnější břitové destičky, držáku nástroje a řezných podmínek pro vaši aplikaci! Rychlost: 140 m/min Posuv: 0,05 mm/ot. 2,2 D107

15 Břitové destičky pro upichování A2 Systém značení A2 Cut-Off Inserts first choice alternate choice P M K N S H A2-N-CF A2-L-CF A2-R-CF A2-N-CF seat W RR catalogue number size mm α mm A2014N00CF01 1B 1,40 0,15 A2016N00CF00 1 1,55 A2040N00CF02 KMF KCU25 KC5025 KT315 Břitové destičky Typ C A2 040 N 00 CF 02 Typ břitové destičky Šířka řezu Provedení břitové destičky Úhel nastavení hlavního břitu Utvařeč třísky Rohový rádius A2 = upichování po 1/10 mm N = Neutrální šířka řezu (mm) 1,40 1,60 2,20 3,05 4,05 5,05 6,05 8,05 velikost lůžka břitové destičky 1B R = L = 00 = neutrální 06 = 6 10 = = = 16 -CF (Přesné upichování) -CM (Střední upichování) -CR (Hrubovací upichování) mm 00 0,0 01 0,1 02 0,2 03 0,3 04 0,4 Kennametal nabízí kompletní řadu břitových destiček s více než 140 položkami ve čtyřech sortách a čtyřmi typy utvařečů určených pro vysokou produktivitu při libovolné upichovací operaci. D108

16 Upichovací břitové destičky A2 první volba alternativní volba P M K N S H NOVINKY! A2-N-CL A2-R-CL A2-N-CL KMF KCU25 KC5025 KT315 W RR Katalogové číslo velikost lůžka mm α mm A2022N00CL02 2 2,20 0,20 A2030N00CL02 3 3,05 0,20 A2040N00CL02 4 4,05 0,20 A2-R-CL Tolerance šířky W šířka tolerance 1,4 +0,05/-0,05 1,6 +0,07/-0,07 2,2 +0,15/-0,00 3,0 +0,15/-0,00 4,0 +0,15/-0,00 5,0 +0,25/-0,00 6,0 +0,25/-0,00 8,0 +0,15/-0,00 W RL Katalogové číslo velikost lůžka mm αr mm A2016R16CL01 1 1, ,15 A2022R06CL02 2 2,20 6 0,20 A2030R06CL02 3 3,05 6 0,20 A2040R06CL02 4 4,05 6 0,20 A2-CF (šedá) A2-CL (žlutá) D109

17 Břitové destičky pro upichování A2 první volba náhradní volba P M K N S H NOVINKY! A2-N-CF A2-L-CF A2-R-CF A2-N-CF KMF KCU25 KC5025 KT315 W RR Katalogové číslo velikost lůžka mm α mm A2014N00CF01 1B 1,40 0,15 A2016N00CF00 1 1,55 A2016N00CF01 1 1,60 0,15 A2022N00CF00 2 2,20 A2022N00CF02 2 2,20 0,20 A2030N00CF02 3 3,00 0,20 A2030N00CF00 3 3,10 A2040N00CF02 4 4,00 0,20 A2040N00CF00 4 4,05 A2050N00CF03 5 5,00 0,30 A2-L-CF W RR Katalogové číslo velikost lůžka mm αl mm A2014L06CF01 1B 1,40 6 0,15 A2016L06CF00 1 1,60 6 A2016L10CF00 1 1,60 10 A2016L16CF00 1 1,60 16 A2022L06CF02 2 2,20 6 0,20 A2022L10CF00 2 2,20 10 A2022L16CF00 2 2,20 16 A2030L06CF02 3 3,00 6 0,20 A2030L10CF00 3 3,00 10 A2030L15CF00 3 3,00 15 A2040L06CF02 4 4,00 6 0,20 A2050L06CF03 5 5,00 6 0,30 A2-R-CF W RL Katalogové číslo velikost lůžka mm αr mm A2014R06CF01 1B 1,40 6 0,15 A2016R06CF00 1 1,60 6 A2016R10CF00 1 1,60 10 A2016R16CF00 1 1,60 16 A2022R06CF02 2 2,20 6 0,20 A2022R10CF00 2 2,20 10 A2022R16CF00 2 2,20 16 A2030R06CF02 3 3,00 6 0,20 A2030R10CF00 3 3,00 10 A2030R15CF00 3 3,00 15 A2040R06CF02 4 4,00 6 0,20 A2050R06CF03 5 5,00 6 0,30 D110

18 Břitové destičky pro upichování A2 první volba náhradní volba P M K N S H NOVINKY! A2-N-CM A2-L-CM A2-R-CM A2-N-CM KMF KCU25 KC5025 KT315 W RR Katalogové číslo velikost lůžka mm α mm A2014N00CM01 1B 1,40 0,15 A2016N00CM01 1 1,60 0,10 A2022N00CM02 2 2,20 0,20 A2030N00CM02 3 3,00 0,20 A2040N00CM02 4 4,00 0,20 A2050N00CM03 5 5,00 0,30 A2060N00CM03 6 6,00 0,30 A2080N00CM04 8 8,00 0,40 A2-L-CM W RR Katalogové číslo velikost lůžka mm αl mm A2016L06CM00 1 1,60 6 A2016L16CM00 1 1,60 16 A2022L06CM00 2 2,20 6 A2030L06CM01 3 3,00 6 0,10 A2-R-CM W RL Katalogové číslo velikost lůžka mm αr mm A2016R06CM00 1 1,60 6 A2016R16CM00 1 1,60 16 A2022R06CM00 2 2,20 6 A2030R06CM01 3 3,00 6 0,10 Tolerance šířky W šířka tolerance 1,4 +0,05/-0,05 1,6 +0,07/-0,07 2,2 +0,15/-0,00 3,0 +0,15/-0,00 4,0 +0,15/-0,00 5,0 +0,25/-0,00 6,0 +0,25/-0,00 8,0 +0,15/-0,00 D111

19 Břitové destičky pro upichování A2 první volba alternativní volba P M K N S H NOVINKY! A2-N-CR A2-L-CR A2-R-CR A2-N-CR KMF KCU25 KC5025 KT315 W RR Katalogové číslo velikost lůžka mm α mm A2022N00CR02 2 2,20 0,20 A2030N00CR02 3 3,00 0,20 A2040N00CR02 4 4,00 0,20 A2050N00CR03 5 5,00 0,30 A2060N00CR03 6 6,00 0,30 A2080N00CR04 8 8,00 0,40 A2-L-CR W RR Katalogové číslo velikost lůžka mm αl mm A2022L06CR03 2 2,20 6 0,30 A2030L06CR03 3 3,00 6 0,30 A2040L06CR03 4 4,00 6 0,30 A2050L06CR04 5 5,00 6 0,40 A2-R-CR W RL Katalogové číslo velikost lůžka mm αr mm A2022R06CR03 2 2,20 6 0,30 A2030R06CR03 3 3,00 6 0,30 A2040R06CR03 4 4,00 6 0,30 A2050R06CR04 5 5,00 6 0,40 A2060R06CR04 6 6,00 6 0,40 Tolerance šířky W šířka tolerance 1,4 +0,05/-0,05 1,6 +0,07/-0,07 2,2 +0,15/-0,00 3,0 +0,15/-0,00 4,0 +0,15/-0,00 5,0 +0,25/-0,00 6,0 +0,25/-0,00 8,0 +0,15/-0,00 D112

20 Geometrie A2-CL vyrobená technologií Beyond Maximalizujte svoji produktivitu při upichování. Geometrie A2-CL Sorty Beyond zajišťují optimální výkonnost a vyšší životnost. Strmější utvařeč pro obrábění nízkouhlíkových ocelí. Vynikající odvod třísek při nízkých posuvech. Rozšíření portfolia ke stávajícím geometriím -CR, -CM a -CF. Přinášejí vyšší stabilitu a tuhost. Navštivte nebo kontaktujte svého nejbližšího autorizovaného distributora Kennametal.

21 Hluboké zapichování A3 je nejlepší volbou pro vysokou produktivitu s mimořádnou flexibilitou použití! Hlavní aplikace Systém A3 je určen speciálně pro aplikace hlubokého zapichování. Řada nástrojů A3 umožňuje zákazníkům obrábět hlubší zápichy při zachování dobrého utváření třísky a tuhosti nástroje. Vlastnosti a výhody Výkonnost Jedna platforma břitových destiček pro: - Vnější operace - Vnitřní operace - Čelní zapichování Kromě toho je výkonnost systému A3 umocněna: - Sortami Beyond s CVD povlakem - Systémem výběru nástroje Beyond Kompatabilita Nástrojové držáky A3 pro hluboké zápichy jsou kompatibilní se čtvercovými stopkami, KM a upínánímkennametal Capto. D114

22 D115

23 Beyond Zapichovací břitové destičky A3 Pět jednoduchých kroků ke zlepšení produktivity Krok 1 Podle hloubky zápichu zvolte zapichovací systém Co potřebujete vědět: Hloubku zápichu, šířku a profil. Materiál obrobku. Aplikaci (čelní, vnější nebo vnitřní zapichování). Typ držáku nástroje (např., KM, čtvercová stopka, pravý/levý nástroj). Top Notch A3 nebo A4 Zapichování Pro hloubku zápichu 1,5x šířka zápichu, zvolte zapichování Top Notch, viz. str. D142. Hluboké zapichování Pro hloubku zápichu 1,5x šířka zápichu, pokračujte v Kroku 2 pro program hlubokého zapichování A3 nebo zvolte program zapichování a soustružení A4 na straně D124. Nástroje A3 pro hluboké vnitřní, vnější a čelní zapichování Možnosti systému zápich min max šířka 2,25 mm 10,05 mm hloubka 32 mm Rozsah průměrů čelního zapichování 25 mm až Krok 2 Zvolte držák nástroje v závislosti na aplikaci POZNÁMKA: Držáky nástrojů jsou k dispozici s běžnou čtvercovou stopkou nebo v provedení se stopkou pro rychlou výměnu. Zvolte prosím stejnou velikost lůžka břitové destičky u držáku nástroje i břitové destičky. Vnitřní zapichování...naleznete na straně D43 metrické verze katalogu 8010 Čelní zapichování s držáky nástrojů s integrovanou stopkou...naleznete na straně D39 metrické verze katalogu 8010 Vnější zapichování s držáky nástrojů s integrovanou stopkou...naleznete na straně D37 metrické verze katalogu 8010 Čelní zapichování a vnější zapichování s modulárními držáky nástrojů...naleznete na straně D45 D53 metrické verze katalogu 8010 Krok 3 Zvolte typ utvařeče a velikost posuvu DF Hluboké dokončování DM Hluboké střední zapichování DR Hluboké hrubování (pokračování na další straně) D116

24 Beyond Zapichovací břitové destičky A3 Pět jednoduchých kroků ke zlepšení produktivity (pokračování na další straně) Typ utvařeče a rozsahy posuvů mm/ot. materiál obrobku a aplikace P M K N S H DM 0,05 0,25 DF 0,05 0,15 DM 0,05 0,23 DF 0,05 0,25 DF 0,05 0,13 na požádání pájené CBN břity 0,05 0,10 hluboké vnější zapichování DF 0,05 0,18 DF 0,05 0,15 DF 0,05 0,13 DM 0,05 0,18 DF 0,05 0,18 DF 0,04 0,10 na požádání pájené CBN břity 0,05 0,10 čelní zapichování a vnitřní zapichování DF 0,05 0,15 DR 0,10 0,40 DF 0,05 0,25 DR 0,10 0,40 DF 0,05 0,25 DF 0,05 0,25 na požádání pájené CBN břity 0,05 0,10 kopírování* DF 0,05 0,25 *Pro kopírování je maximální doporučená hloubka řezu 1/3 šířky břitové destičky. POZNÁMKA: Zvolte minimální hodnoty posuvů pro úzké zápichy a větší hodnoty posuvů pro širší zápichy Posuvy zvyšte podle typu operace Krok 4 Zvolte sortu a řeznou rychlost Doporučení pro výběr sorty a řezné rychlosti m/min podmínky obrábění vysoký výkon pro optimální podmínky (plynulé řezy, tuhý stroj, možnost nastavení vysokých rychlostí) materiál obrobku P M K N S H KT KC KT KCU10/KC KCU10/KC KCU10/KC KB5625* všeobecné použití (první volba pro obecné obrábění) KCU10/KC KCU10/KC KCU25/KC KCU10/KC KCU25/KC KB5625* špatné podmínky obrábění (hrubování, špatný stav stroje, přerušované řezy, nízké rychlosti) KCU25/KC KCU25/KC KCU25/KC KCU25/KC KMF KCU25/KC KMF KCU10/KC *POZNÁMKA: Na vyžádání jsou k dispozici břitové destičky KB5625 s PCBN pájenými břity. Krok 5 Zvolte břitovou destičku a držák nástroje z katalogu POZNÁMKA: Velikost lůžka a šířka břitové destičky musí odpovídat velikostem uvedeným u držáku nástroje. Příklad pro A3 Hluboké zapichování Materiál...Nízkolegovaná ocel Hloubka zápichu mm Šířka zápichu... 6,35 mm Snadný řez Doporučení Břitová destička...a3g250i06p1df Sorta...KC5010 Šířka břitové destičky... 6,35 mm Velikost lůžka břitové destičky...6 Držák nástroje...a3sml2525m0616 Hloubka zápichu...16 mm Velikost lůžka...2 Blahopřejeme! Úspěšně jste maximalizovali vaši produktivitu výběrem nejvhodnější břitové destičky A3, geometrie a řezných podmínek pro vaši aplikaci! Rychlost: 180 m/min Posuv: 0,15 mm/ot. D117

25 Břitové destičky pro hluboké zapichování A3 Systém značení A3 Deep Grooving Inserts first choice alternate choice P M K N S H A3G-P-DF A3G-P-DF seat W RR RC T catalogue number size mm mm mm mm A3G093I03P05DF 3 2,36 0,2 3,5 A3G0300M03P02DF 3 3,00 0,2 3,5 A3G0400M04P02DF A3G0300M03P04DF 3 3,00 0,4 3,5 KMF KC9110 KCU10 KCU25 KC5010 KC5025 KT315 Metrické A3 G 0400 M 04 P 02 DF Typ programu Typ břitové destičky Šířka zápichu Jednotky Velikost břitové destičky Tolerance břitové destičky Rohový rádius Utvařeč třísky A3 = Hluboké zapichování G = čtvercová R = Plný rádius V = typ V 35º Uvedeno v 1/100 mm 0000 pro typ V M = Metrické 03 (*)3S 04 (*)4S DF = Hluboké dokončování DM = Hluboké střední zapichování DR = Hluboké hrubování P = Tolerance šířky přesně broušené zapichovací břitové destičky: ±0,025 mm U = Tolerance šířky lisované zapichovací břitové destičky: 3,05 4,05: +0,15 mm -0 5,05 10,05: +0,25 mm -0 metrické břitové destičky s plným rádiusem = 00 (*) Snížené břitové destičky 3S/4S jsou určené pro čelní zapichování malých průměrů. D118

26 Břitové destičky pro hluboké zapichování A3 první volba náhradní volba P M K N S H NOVINKY! A3G-P-DF A3G-P-DF KMF KC9110 KCU10 KCU25 KC5010 KC5025 KT315 W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3G093I03P05DF 3 2,36 0,2 3,5 A3G0300M03P02DF 3 3,00 0,2 3,5 A3G0300M03P04DF 3 3,00 0,4 3,5 A3G125I03P05DF 3 3,18 0,2 3,5 A3G125I04P05DF 4 3,18 0,2 3,5 A3G0400M04P08DF 4 4,00 0,8 3,5 A3G0400M04P02DF 4 4,00 0,2 3,5 A3G0400M04P04DF 4 4,00 0,4 3,5 A3G187I05P05DF 5 4,75 0,2 4,5 A3G0500M05P04DF 5 5,00 0,4 4,5 A3G0500M05P02DF 5 5,00 0,2 4,5 A3G0500M05P08DF 5 5,00 0,8 4,5 A3G218I06P1DF 6 5,54 0,4 4,5 A3G218I06P2DF 6 5,54 0,8 4,5 A3G0600M06P08DF 6 6,00 0,8 4,5 A3G0600M06P12DF 6 6,00 1,2 4,5 A3G0600M06P04DF 6 6,00 0,4 4,5 A3G250I06P2DF 6 6,35 0,8 4,5 A3G250I06P1DF 6 6,35 0,4 4,5 A3G250I08P2DF 8 6,35 0,8 6,0 A3G250I08P1DF 8 6,35 0,4 6,0 A3G312I08P1DF 8 7,93 0,4 6,0 A3G312I08P2DF 8 7,93 0,8 6,0 A3G0800M08P08DF 8 8,00 0,8 6,0 A3G0800M08P04DF 8 8,00 0,4 6,0 D119

27 Břitové destičky pro hluboké zapichování A3 první volba náhradní volba P M K N S H NOVINKY! A3R-P-DF A3R-P-DF A3G-P-DF Čelní zapichování A3G-P-DF A3G-P-DF Čelní zapichování POZNÁMKA : Čelní zapichování pro malé průměry mm (0,98 2,36 palce). KMF KC9110 KCU10 KCU25 KC5010 KC5025 KT315 W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3R093I03P00DF 3 2,36 1,2 A3R0300M03P00DF 3 3,00 1,5 A3R125I03P00DF 3 3,18 1,6 A3R125I04P00DF 4 3,18 1,6 A3R0400M04P00DF 4 4,00 2,0 A3R187I05P00DF 5 4,75 2,4 A3R0500M05P00DF 5 5,00 2,5 A3R218I06P00DF 6 5,54 2,8 A3R0600M06P00DF 6 6,00 3,0 A3R250I06P00DF 6 6,35 3,2 A3R250I08P00DF 8 6,35 3,2 A3R312I08P00DF 8 7,93 4,0 A3R0800M08P00DF 8 8,00 4,0 W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3G0300M3SP02DF 3S 3,00 0,2 3,5 A3G0300M3SP04DF 3S 3,00 0,4 3,5 A3G125I3SP05DF 3S 3,18 0,2 3,5 A3G0400M4SP04DF 4S 4,00 0,4 3,5 A3G0400M4SP02DF 4S 4,00 0,2 3,5 A3G0400M4SP08DF 4S 4,00 0,8 3,5 D120

28 Břitové destičky pro hluboké zapichování A3 první volba náhradní volba P M K N S H NOVINKY! A3R-P-DF A3G-U-DM A3R-U-DR A3V-U-DM A3R-P-DF Čelní Zapichování POZNÁMKA : Čelní zapichování pro malé průměry mm (0,98 2,36 palce). KMF KC9110 KCU10 KCU25 KC5010 KC5025 KT315 W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3R0300M3SP00DF 3S 3,00 1,5 A3R0400M4SP00DF 4S 4,00 2,0 A3G-U-DM A3R-U-DR W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3G0305M03U02DM 3 3,05 0,2 3,5 A3G0405M04U02DM 4 4,05 0,2 3,5 A3G0505M05U02DM 5 5,05 0,2 4,5 A3G0605M06U04DM 6 6,05 0,4 4,5 A3G0805M08U04DM 8 8,05 0,4 6,0 A3G1005M10U05DM 10 10,05 0,5 6,0 W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3R0305M03U00DR 3 3,05 1,5 A3R0405M04U00DR 4 4,05 2,0 A3R0505M05U00DR 5 5,12 2,6 A3R0605M06U00DR 6 6,05 3,0 A3R0805M08U00DR 8 8,18 4,1 A3V-U-DM W RR RC T Katalogové číslo velikost lůžka mm mm mm mm A3V0000M04U02DM 4 0,2 6,0 A3V0000M08U08DM 8 0,8 11,0 POZNÁMKA : Břitovou destičku A3V-U-DM lze použít pouze v držácích nástrojů A3PS... nebo A3US... D121

29 Nástroje A4 a břitové destičky Beyond pro všechny vnější a vnitřní operace obrábění Hlavní aplikace Zvolte nástroje A4 pro soustružení, čelní zarovnání, zapichování, čelní zapichování a upichování široké škály materiálů obrobků. Unikátní upínací systém a univerzální geometrie břitové destičky zaručují nejvyšší úběry materiálu v oboru. Vlastnosti a výhody Systém zapichování a soustružení A4 Jeden nástroj pro soustružení, čelní zarovnávání, zapichování, čelní zapichování a upichování u aplikací na vnějším i vnitřním průměru přináší vyjímečně krátké časy cyklů, bez potřeby otočení revolverových hlav! Zaručuje nepřekonatelnou stabilitu při zapichování a bočním soustružení díky kombinaci extra dlouhé upínací části, broušené spodní klínové dosedací ploše pod úhlem 120 a výjimečnému hornímu vedení. Přesné upnutí břitové destičky pro velmi přesné obrábění! Tuhé upnutí bezpečně zajistí břitové destičky i při nejtěžších řezech. Univerzální konstrukce umožňuje použití jednoho systému pro vnější i vnitřní zapichování, čelní zapichování, zpětné soustružení, podpichování a dokonce i závitování. Břitové destičky s utvařečem zajišťují vynikající odvod třísek při zapichování a lepší utváření třísek při vícesměrném soustružení. vodící profil 120 Utvařeče třísek A4 Utvařeč GMN Utvařeč GMP Utvařeč GMN Utvařeč GMP Geometrie GUP D122

30 Systém A4 zvyšuje produktivitu Použití pro více aplikací. Nižší náklady na nástroje. Kratší časy obrábění. D123

31 Beyond Břitové destičky pro zapichování a soustružení A4 Pět jednoduchých kroků ke zlepšení produktivity Krok 1 Zvolte velikost břitové destičky A4 pro zapichování a soustružení Co potřebujete vědět: Hloubku zápichu, šířku a profil. Obráběný materiál. Prováděná operace (vnitřní a vnější zapichování, soustružení, čelního zapichování a upichování). Obecná doporučení pro výběr velikosti břitové destičky podle průměru obrobku velikost lůžka břitové destičky <25 mm mm 4 >50 mm 5 10 Krok 2 Zvolte držák nástroje v závislosti na aplikaci Vnější zapichování, upichování a soustružení konvenční držáky nástrojů modulární kazety strana D77* strana D81* čelní zapichování strana D78* strana D82* Vnitřní zapichování, upichování a soustružení strana D79* POZNÁMKA: Velikost lůžka břitové destičky musí odpovídat velikosti uvedené u držáku nástroje. *Viz. palcový katalog Krok 3 Zvolte typ utvařeče a velikost posuvu Podle typu obráběného materiálu zvolte vhodný utvařeč P M N S H GMN GUP/GMP GUP/GMP přesně broušené (-E pro KD 1405) GUP/GMP přesně broušené GMN* *Na vyžádání jsou k dispozici břitové destičky KB5625 s pájenými břity. POZNÁMKA: Přesně broušené břitové destičky A4-P-GMN je možné použít pro zapichovací operace na všech typech materiálů v palcových rozměrech. Doporučené hloubky řezů a posuvy Utvařeč GMN čtvercové břitové destičky (A4G...) Utvařeč GMP Utvařeč GUP břitové destičky s plným rádiusem (A4R...) Utvařeč Utvařeč GMN GMP Lisované a přesně broušené břitové destičky pro zapichování a soustružení. Stabilní řezná hrana. Metrické a palcové šířky. Soustružnické a zapichovací břitové destičky. Lisované nebo přesně broušené provedení. Pozitivní geometrie. Pouze metrické šířky. Zapichovací a soustružnické břitové destičky v nových sortách Beyond. Lisované nebo přesně broušené provedení. Pozitivní úhel čela se zlepšeným utvářením třísek. Pouze metrické šířky. Maximální hloubka řezu je rovna polovině šířky břitové destičky. Maximální posuv při soustružení a kopírování závisí na typu obráběného materiálu a hloubce řezu. Pro snadno obrobitelné materiály je možné posuv zvýšit na 1,5 násobek. Soustružnické a zapichovací břitové destičky. Lisované nebo přesně broušené provedení. Pozitivní geometrie. Pouze metrické šířky. D124

32 Beyond Břitové destičky pro zapichování a soustružení A4 Pět jednoduchých kroků ke zlepšení produktivity GMP/GUP GMN hloubka řezu [mm (palce)] 6,3 (.250) 5,5 (.200) 4,0 (.150) 2,5 (.100) 1,6 (.060) 1,0 (.040) 0,5 (.020) R0,2 velikost 10 velikost 8 velikost 6 velikost 5 velikost 4 velikost 3 velikost 2 0,1 (.004) 0,05 (.002) R1,06 0,16 (.006) 0,1 (.004) 0,25 (.010) 0,16 (.006) 0,4 (.016) 0,30 (.012) posuvy při soustružení/ kopírování mm/ot. (palec/ot.) posuvy při zapichování mm/ot. (palec/ot.) POZNÁMKA: Určete velikost posuvu podle velikosti rohového rádiusu. Popis obrázku: R0,2 - R = rohový rádius; 0,2 = 0,2mm rádius; další informace neleznete na str. D130. hloubka řezu [mm (palce)] 6,3 (.250) 5,5 (.200) 4,0 (.150) 2,5 (.100) 1,6 (.060) 1,0 (.040) 0,5 (.020) velikost 3 velikost 2 R0,2 0,1 (.004) 0,05 (.002) R1,06 velikost 10 velikost 8 velikost 6 velikost 5 velikost 4 0,16 (.006) 0,1 (.004) 0,25 (.010) 0,16 (.006) 0,4 (.016) 0,30 (.012) posuvy při soustružení/ kopírování mm/ot. (palec/ot.) posuvy při zapichování mm/ot. (palec/ot.) D125

33 Beyond Břitové destičky pro zapichování a soustružení A4 Pět jednoduchých kroků ke zlepšení produktivity Krok 4 Zvolte sortu a řeznou rychlost Doporučené sorty Beyond řezné podmínky P M K N S H těžké přerušované řezy KCU25/KC5025 KCU25/KC5025 KC9125 KCU25/KC5025 KCU25/KC5025 lehce přerušované řezy KCP25/KC9125/ KC9125/KCU25/ KC5025 KCU25/KC5025 KC9125 KCU25/KC5025 KCU25/KC5025 proměnná hloubka řezu, odlitky nebo výkovky KCU10/KC5010 KCU10/KC5010 KC9110 KCU10/KC5010/ KD1405 K313/KU10/ KCU10/KC5010 KCU10/KC5010 plynulý řez, předobrobený povrch KT315/KCP10/ KC9110 KT315 KC9110 KCU10/KC5010/ KD1405 K313/KU10/ KCU10/KC5010 KCU10/KC5010 Doporučené řezné rychlosti pro sorty Beyond Ocel řezná rychlost m/min počáteční podmínky materiálová skupina sorta m/min KCU KCP KCP P KC KC KC KT315** 260 **KT315 je alternativní volbou pro oceli; standardně vyráběná s utvařečem GMP. Nerezová ocel řezná rychlost m/min počáteční podmínky materiálová skupina sorta m/min KU10 55 KCU M KCU KC KC KT Neželezné kovy řezná rychlost m/min počáteční podmínky materiálová skupina sorta m/min KC N KC KD1405*** 610 ***Vhodné pro slitiny hliníku s vysokým obsahem křemíku a abrazivní neželezné kovy. Žáruvzdorné slitiny řezná rychlost m/min počáteční podmínky materiálová skupina sorta m/min KU10 22 KCU10 65 S KCU25 50 KC KC KT Tvrzené materiály řezná rychlost m/min počáteční podmínky materiálová skupina sorta m/min H KC D126

34 Beyond Břitové destičky pro zapichování a soustružení A4 Pět jednoduchých kroků ke zlepšení produktivity Krok 5 Zvolte břitovou destičku a držák nástroje z katalogu POZNÁMKA: Velikost lůžka břitové destičky musí odpovídat velikosti uvedené u držáku nástroje. Příklad pro A4 Zapichování a soustružení Materiál...Nízkolegovaná ocel Vnější průměr obrobku...38 mm Hloubka zápichu...12 mm Šířka zápichu mm Lehce přerušované řezy Blahopřejeme! Úspěšně jste maximalizovali vaši produktivitu výběrem nejvhodnější břitové destičky A4, geometrie a řezných podmínek pro vaši aplikaci! Doporučení Břitová destička...a4g0405m04u08gmn Sorta...KC9125 Šířka břitové destičky...4,05 mm Velikost lůžka břitové destičky...4 Držák nástroje...a4smr Hloubka zápichu mm Velikost lůžka...4 Rychlost: 200 m/min Posuv: 0,25 mm/ot. Posuv při zapichování: 0,14 mm/ot. D127

35 Břitové destičky A4 pro zapichování a soustružení Systém značení A4 Grooving and Turning first choice alternate choice P M K N S H A4G-U-GMN A4G-P-GMN A4G-U-GMN seat W RR LI T catalogue number size mm mm mm mm A4G0205M02U02GMN 2 2,05 0,2 20 2,0 A4G0255M2BU02GMN 2B 2,62 0,2 20 2,0 A4G0405M04U04GMN A4G0305M03U02GMN 3 3,05 0,2 20 3,5 KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 Metrické A4 G 0405 M 04 U 04 GMN Nástrojový systém Typ břitové destičky Šířka zápichu Jednotka pro měření šířky zápichu Velikost lůžka Tolerance břitové destičky Rohový rádius Typ utvařeče/ provedení řezné hrany A4 = Zapichování a soustružení velikost lůžka břitové destičky šířka řezu (mm) 02 2,00 2,62 2B 2,39 2, ,0 3, ,0 4, ,0 5, ,0 6, ,0 8, ,0 10,05 G = čtvercová R = Plný rádius C = Upichování v 1/100 mm M = Metrické P = Tolerance šířky přesně broušené zapichovací břitové destičky: ± 0,025mm U = Tolerance šířky lisované zapichovací břitové destičky: 3,05 4,05: +0,15 mm -0 5,05 10,05: +0,25 mm -0 Metrické 01 = 0,1 02 = 0,2 04 = 0,4 08 = 0,8 12 = 1,2 břitové destičky s plným rádiusem = 00 GMN = Střední zapichování a soustružení se stabilní řeznou hranou GMP = Střední zapichování a soustružení se pozitivní geometrií GUP = Střední zapichování a soustružení se velmi pozitivní geometrií. Zejména vhodné pro nerezové oceli a žáruvzdorné slitiny S = Negativní fazetka a honování ST = S jedním břitem B = Rovné čelo pro speciální tvary a aplikace E = Rovné čelo, lehce honovaná řezná hrana A4 Grooving and Turning first choice alternate choice P M K N S H A4C-N-CF seat W RR LI catalogue number size mm mm mm α A4C0155N00CF01 1 1,50 0,2 16 A4C0205N00CF02 2 2,05 0,2 20 A4C0305N00CF02 A4C0255N00CF02 2B 2,50 0,2 20 KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 Metrické A4 C 0305 N 00 CF 02 Nástrojový systém A4 = Zapichování a soustružení Typ břitové destičky C = Upichování Šířka řezu v 1/100 mm Provedení břitové destičky R = L = N = Neutrální Úhel nastavení hlavního břitu 00 = Neutrální 06 = 6 10 = 10 Typ utvařeče CF = Pozitivní geometrie pro přesné upichování Rohový rádius metrické 02 = 0,2 D128

36 Břitové destičky A4 pro zapichování a soustružení Přehled břitových destiček typ břitové destičky a popis utvařeče oblast použití šířka destičky (mm) Lisované A4G-U-GUP P M N S H Zapichování a soustružení: Stabilní řezná hrana pro vyšší posuvy. Lisované provedení Přesně broušené: A4G-P-GUP Stabilní přesně broušená řezná hrana. Všeobecné zapichování v konkrétních palcových šířkách. Tolerance šířky ± 0,025 mm Lisované: A4G-U-GMN Zapichování a soustružení: Stabilní řezná hrana pro vyšší posuvy. Lisované provedení. 3,05 10,05 Přesně broušené: A4G-P-GMN Stabilní přesně broušená řezná hrana. Všeobecné zapichování v konkrétních palcových šířkách. Tolerance šířky ± 0,025 mm. Lisované: A4G-U-GMP Zapichování a soustružení: Pozitivní geometrie. Nižší řezné síly. Malé až střední hodnoty posuvů. Lisované provedení. 3,05 10,05 Přesně broušené: A4G-P-GMP Lisované: A4R-U-GMN Pozitivní geometrie. Přesně broušená řezná hrana. Tolerance šířky ± 0,025 mm Zapichování a soustružení: Stabilní řezná hrana pro vyšší posuvy. Lisované provedení. 3,05 10,05 Přesně broušené: A4R-P-GMN Stabilní přesně broušená řezná hrana. Všeobecné zapichování v konkrétních palcových šířkách. Tolerance šířky ± 0,025 mm. Přesně broušené: A4R-P-GMP Zapichování a soustružení: Pozitivní geometrie. Přesně broušená řezná hrana. Tolerance šířky ± 0,025 mm Lisované: A4G-U-B Zapichování a soustružení: Pro speciální tvary a pro břitové destičky s pájenými břity z PCBN (na vyžádání). Alternativní volba pro litiny a žáruvzdorné slitiny. 3,05 10,05 Přesně broušené: A4G-P-E Nástroje s čistým diamantovým pásem pro vysoce výkonné obrábění neželezných kovů. 3 5 Lisované: A4C-CF Upichování: Vysoce pozitivní geometrie. Ostré řezné hrany. Neutrální úhel nastavení nebo 6 a 10 v pravém nebo levém provedení. 3,05 4,05 D129

37 Břitové destičky A4 pro zapichování a soustružení první volba alternativní volba P M K N S H A4G-GUP NOVINKY! A4G-U-GUP A4G-P-GUP KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0205M02U02GUP 2 2,05 0,2 20 2,0 A4G0305M03U02GUP 3 3,05 0,2 20 3,0 A4G0305M03U04GUP 3 3,05 0,4 20 3,0 A4G0405M04U04GUP 4 4,05 0,4 20 3,4 A4G0405M04U08GUP 4 4,05 0,8 20 3,4 A4G0505M05U04GUP 5 5,05 0,4 25 4,2 A4G0505M05U08GUP 5 5,05 0,8 25 4,2 A4G0605M06U04GUP 6 6,05 0,4 30 4,5 A4G0605M06U08GUP 6 6,05 0,8 30 4,5 A4G0605M06U12GUP 6 6,05 1,2 30 4,5 A4G0805M08U08GUP 8 8,05 0,8 30 6,0 A4G0805M08U12GUP 8 8,05 1,2 30 6,0 A4G1005M10U08GUP 10 10,05 0,8 30 6,0 A4G1005M10U12GUP 10 10,05 1,2 30 6,1 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0200M02P02GUP 2 2,00 0,2 20 1,9 A4G0300M03P02GUP 3 3,00 0,2 20 2,9 A4G0300M03P04GUP 3 3,00 0,4 20 2,9 A4G0400M04P02GUP 4 4,00 0,2 20 3,3 A4G0400M04P04GUP 4 4,00 0,4 20 3,3 A4G0400M04P08GUP 4 4,00 0,8 20 3,3 A4G0500M05P04GUP 5 5,00 0,4 25 4,1 A4G0500M05P08GUP 5 5,00 0,8 25 4,1 A4G0600M06P04GUP 6 6,00 0,4 30 4,5 A4G0600M06P08GUP 6 6,00 0,8 30 4,5 A4G0800M08P08GUP 8 8,00 0,8 30 6,0 A4G0800M08P12GUP 8 8,00 1,2 30 6,0 A4G1000M10P08GUP 10 10,00 0,8 30 6,0 A4G1000M10P12GUP 10 10,00 1,2 30 6,0 D130

38 Břitové destičky A4 pro zapichování a soustružení první volba náhradní volba P M K N S H A4-GMP NOVINKY! A4G-U-GMP A4G-P-GMP KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0205M02U02GMP 2 2,05 0,2 20 2,0 A4G0255M2BU02GMP 2B 2,62 0,2 20 2,0 A4G0305M03U02GMP 3 3,05 0,2 20 3,5 A4G0305M03U04GMP 3 3,05 0,4 20 3,5 A4G0405M04U04GMP 4 4,05 0,4 20 3,5 A4G0405M04U08GMP 4 4,05 0,8 20 3,5 A4G0505M05U04GMP 5 5,05 0,4 25 4,2 A4G0505M05U08GMP 5 5,05 0,8 25 4,2 A4G0605M06U04GMP 6 6,05 0,4 30 4,9 A4G0605M06U08GMP 6 6,05 0,8 30 4,9 A4G0605M06U12GMP 6 6,05 1,2 30 4,9 A4G0805M08U08GMP 8 8,05 0,8 30 6,4 A4G0805M08U12GMP 8 8,05 1,2 30 6,4 A4G1005M10U08GMP 10 10,05 0,8 30 8,1 A4G1005M10U12GMP 10 10,05 1,2 30 8,1 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0200M02P02GMP 2 2,00 0,2 20 2,0 A4G0250M2BP02GMP 2B 2,50 0,2 20 2,0 A4G0300M03P02GMP 3 3,00 0,2 20 3,5 A4G0300M03P04GMP 3 3,00 0,4 20 3,5 A4G0400M04P02GMP 4 4,00 0,2 20 3,5 A4G0400M04P04GMP 4 4,00 0,4 20 3,5 A4G0400M04P08GMP 4 4,00 0,8 20 3,5 A4G0500M05P04GMP 5 5,00 0,4 25 4,2 A4G0500M05P08GMP 5 5,00 0,8 25 4,2 A4G0600M06P04GMP 6 6,00 0,4 30 4,8 A4G0600M06P08GMP 6 6,00 0,8 30 4,8 A4G0800M08P08GMP 8 8,00 0,8 30 6,3 A4G0800M08P12GMP 8 8,00 1,2 30 6,3 A4G1000M10P08GMP 10 10,00 0,8 30 8,0 A4G1000M10P12GMP 10 10,00 1,2 30 8,0 D131

39 Břitové destičky A4 pro zapichování a soustružení první volba náhradní volba P M K N S H A4G-U-GMN A4G-P-GMN NOVINKY! A4G-U-GMN A4G-P-GMN KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0205M02U02GMN 2 2,05 0,2 20 2,0 A4G0255M2BU02GMN 2B 2,62 0,2 20 2,0 A4G0305M03U02GMN 3 3,05 0,2 20 3,5 A4G0305M03U04GMN 3 3,05 0,4 20 3,5 A4G0405M04U04GMN 4 4,05 0,4 20 3,5 A4G0405M04U08GMN 4 4,05 0,8 20 3,5 A4G0505M05U04GMN 5 5,05 0,4 25 4,2 A4G0505M05U08GMN 5 5,05 0,8 25 4,2 A4G0605M06U04GMN 6 6,05 0,4 30 4,9 A4G0605M06U08GMN 6 6,05 0,8 30 4,9 A4G0605M06U12GMN 6 6,05 1,2 30 4,9 A4G0805M08U08GMN 8 8,05 0,8 30 6,4 A4G0805M08U12GMN 8 8,05 1,2 30 6,4 A4G1005M10U08GMN 10 10,05 0,8 30 8,1 A4G1005M10U12GMN 10 10,05 1,2 30 8,1 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G094I2BP05GMN 2B 2,39 0,2 20 1,9 A4G125I03P05GMN 3 3,18 0,2 20 3,4 A4G125I03P1GMN 3 3,18 0,4 20 3,4 A4G187I04P1GMN 4 4,76 0,4 20 3,5 A4G187I04P2GMN 4 4,76 0,8 20 3,5 A4G250I06P1GMN 6 6,35 0,4 30 4,7 A4G250I06P2GMN 6 6,35 0,8 30 4,7 A4G312I08P1GMN 8 7,94 0,4 30 6,2 A4G312I08P2GMN 8 7,94 0,8 30 6,2 A4G375I10P1GMN 10 9,53 0,4 30 7,9 A4G375I10P2GMN 10 9,53 0,8 30 7,9 D132

40 Břitové destičky A4 pro zapichování a soustružení první volba náhradní volba P M K N S H A4R-GMP A4R-GMN NOVINKY! A4R-P-GMP KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RC LI T Katalogové číslo velikost lůžka mm mm mm mm A4R0200M02P00GMP 2 2,00 1,0 20 1,7 A4R0300M03P00GMP 3 3,00 1,5 20 2,5 A4R0400M04P00GMP 4 4,00 2,0 20 3,4 A4R0500M05P00GMP 5 5,00 2,5 25 4,1 A4R0600M06P00GMP 6 6,00 3,0 30 4,9 A4R0800M08P00GMP 8 8,00 4,0 30 6,5 A4R1000M10P00GMP 10 10,00 5,0 30 8,1 A4R-U-GMN W RC LI T Katalogové číslo velikost lůžka mm mm mm mm A4R0205M02U00GMN 2 2,05 1,1 20 1,8 A4R0305M03U00GMN 3 3,05 1,5 20 2,6 A4R0405M04U00GMN 4 4,05 2,0 20 3,4 A4R0505M05U00GMN 5 5,05 2,5 25 4,1 A4R0605M06U00GMN 6 6,05 3,0 30 4,9 A4R0805M08U00GMN 8 8,05 4,0 30 6,5 A4R1005M10U00GMN 10 10,05 5,0 30 8,1 A4R-P-GMN W RC LI T Katalogové číslo velikost lůžka mm mm mm mm A4R125I03P00GMN 3 3,18 1,6 20 2,7 A4R187I04P00GMN 4 4,76 2,4 20 3,8 A4R250I06P00GMN 6 6,35 3,2 30 5,2 A4R312I08P00GMN 8 7,94 4,0 30 6,4 A4R375I10P00GMN 10 9,53 4,8 30 7,3 D133

41 Břitové destičky A4 pro zapichování a soustružení Břitové destičky A4 pro čelní zapichování malých průměrů první volba alternativní volba P M K N S H A4G-GUP A4G-SP-GMN A4R-SP-GMP NOVINKY! Čelní zapichování A4G-SU-GUP KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0205M2SU02GUP 2S 2,05 0,2 20 2,0 A4G0305M3SU02GUP 3S 3,05 0,2 20 3,0 A4G0305M3SU04GUP 3S 3,05 0,4 20 3,0 A4G0405M4SU04GUP 4S 4,05 0,4 20 3,4 A4G0405M4SU08GUP 4S 4,05 0,8 20 3,4 A4G0505M5SU04GUP 5S 5,05 0,4 25 4,2 A4G0505M5SU08GUP 5S 5,05 0,8 25 4,2 POZNÁMKA: A4-S jsou břitové destičky A4 se sníženou výškou. Do lůžka 2S není možné upnout břitovou destičku pro velikost lůžka 2. Čelní zapichování A4G-SP-GUP W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0200M2SP02GUP 2S 2,00 0,2 20 1,9 A4G0300M3SP02GUP 3S 3,00 0,2 20 2,9 A4G0300M3SP04GUP 3S 3,00 0,4 20 2,9 A4G0400M4SP04GUP 4S 4,00 0,4 20 3,4 A4G0400M4SP08GUP 4S 4,00 0,8 20 3,4 A4G0500M5SP04GUP 5S 5,00 0,4 25 4,1 A4G0500M5SP08GUP 5S 5,00 0,8 25 4,1 POZNÁMKA: A4-S jsou břitové destičky A4 se sníženou výškou. Do lůžka 2S není možné upnout břitovou destičku pro velikost lůžka 2. Čelní zapichování A4G-SU-GMN W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0205M2SU02GMN 2S 2,05 0,2 20 2,0 A4G0305M3SU02GMN 3S 3,05 0,2 20 3,5 A4G0305M3SU04GMN 3S 3,05 0,4 20 3,5 A4G0405M4SU04GMN 4S 4,05 0,4 20 3,6 A4G0405M4SU08GMN 4S 4,05 0,8 20 3,6 A4G0505M5SU04GMN 5S 5,05 0,4 25 4,2 A4G0505M5SU08GMN 5S 5,05 0,8 25 4,2 POZNÁMKA: A4-S jsou břitové destičky A4 se sníženou výškou. Břitové destičky nelze upnout do standardních držáků A4. Čelní zapichování A4G-SP-GMP W RC LI T Katalogové číslo velikost lůžka mm mm mm mm A4R0200M2SP00GMP 2S 2,00 1,0 20 1,7 A4R0300M3SP00GMP 3S 3,00 1,5 20 2,5 A4R0400M4SP00GMP 4S 4,00 2,0 20 3,4 A4R0500M5SP00GMP 5S 5,00 2,5 25 4,1 POZNÁMKA: A4-S jsou břitové destičky A4 se sníženou výškou. Břitové destičky nelze upnout do standardních držáků A4. D134

42 Břitové destičky A4 pro zapichování a soustružení první volba náhradní volba P M K N S H A4G-P-E A4R-P-E NOVINKY! A4G-P-E PCD zapichování KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0300M03P04E 3 3,00 0,4 20 3,5 A4G0400M04P04E 4 4,00 0,4 20 3,5 A4G0500M05P08E 5 5,00 0,8 25 4,2 A4R-P-E PCD zapichování W RC LI T Katalogové číslo velikost lůžka mm mm mm mm A4R0500M05P00E 5 5,00 2,5 25 4,1 D135

43 Břitové destičky A4 pro zapichování a soustružení první volba náhradní volba P M K N S H A4G-U-B A4G-P-T A4R-P-T NOVINKY! A4G-U-B KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0305M03U02B 3 3,05 0,2 20 3,5 A4G0405M04U04B 4 4,05 0,4 20 3,4 A4G0505M05U04B 5 5,05 0,4 25 4,2 A4G0605M06U04B 6 6,05 0,4 30 4,9 A4G0805M08U08B 8 8,05 0,8 30 6,4 A4G1005M10U08B 10 10,05 0,8 30 8,1 A4G-P-T W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0300M03P04T ,00 0,4 20 3,4 A4G125I03P1T ,18 0,4 20 3,4 A4G0400M04P04T ,00 0,4 20 3,4 A4G187I04P2T ,76 0,8 20 3,4 A4G0500M05P08T ,00 0,8 25 4,2 A4G0600M06P08T ,00 0,8 30 4,8 A4G250I06P2T ,35 0,8 30 4,9 A4G0800M08P08T ,00 0,8 30 6,4 A4R-P-T W RC LI T Katalogové číslo velikost lůžka mm mm mm mm A4R0300M03P00T ,00 1,5 20 2,4 A4R125I03P00T ,18 1,6 20 2,6 A4R0400M04P00T ,00 2,0 20 3,0 A4R187I04P00T ,76 2,4 20 4,3 A4R0500M05P00T ,00 2,5 25 4,1 A4R0600M06P00T ,00 3,0 30 4,3 A4R250I06P00T ,35 3,2 30 4,8 A4R0800M08P00T ,00 4,0 30 6,4 D136

44 Břitové destičky A4 pro zapichování a soustružení Břitové destičky pro upichování A4 první volba náhradní volba P M K N S H A4C-N-CF A4C-R-CF A4C-L-CF NOVINKY! A4C-N-CF KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI Katalogové číslo velikost lůžka mm mm mm α A4C0155N00CF01 1 1,50 0,2 16 A4C0205N00CF02 2 2,05 0,2 20 A4C0255N00CF02 2B 2,50 0,2 20 A4C0305N00CF02 3 3,05 0,2 20 A4C0405N00CF02 4 4,05 0,2 20 A4C-R-CF W RL LI Katalogové číslo velikost lůžka mm mm mm αr A4C0155R16CF01 1 1,50 0, A4C0155R06CF01 1 1,50 0, A4C0155R10CF01 1 1,50 0, A4C0205R10CF02 2 1,99 0, A4C0205R06CF02 2 1,99 0, A4C0255R06CF02 2B 2,49 0, A4C0305R06CF02 3 3,05 0, A4C0305R10CF02 3 3,05 0, A4C0405R06CF02 4 4,05 0, A4C0405R10CF02 4 4,05 0, A4C-L-CF W RR LI Katalogové číslo velikost lůžka mm mm mm αl A4C0155L06CF01 1 1,50 0, A4C0205L06CF02 2 1,99 0, A4C0205L10CF02 2 1,99 0, A4C0305L06CF02 3 3,05 0, A4C0305L10CF02 3 3,05 0, A4C0405L06CF02 4 4,05 0, A4C0405L10CF02 4 4,05 0, D137

45 Břitové destičky A4 pro zapichování a soustružení první volba alternativní volba P M K N S H A4G-P-ST A4R-P-E-ST NOVINKY! A4G-P-E-ST KCP10 KCP25 KC9110 KC9125 KC9320 KY3500 KU10 K313 KCU10 KC5010 KCU25 KC5025 KT315 KD1405 KB1630 KB5625 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0300M03P04EST 3 3,00 0,4 20 3,0 A4G0400M04P04EST 4 4,00 0,4 20 3,3 A4G0500M05P08EST 5 5,00 0,8 25 3,5 A4G0600M06P08EST 6 6,00 0,8 30 4,0 A4G-P-S-ST A4R-P-E-ST W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4G0300M03P04S02025ST 3 3,00 0,4 20 3,0 A4G0400M04P04S02025ST 4 4,00 0,4 20 3,3 A4G0500M05P08S02025ST 5 5,00 0,8 25 3,5 A4G0600M06P08S02025ST 6 6,00 0,8 30 4,0 W RR LI T Katalogové číslo velikost lůžka mm mm mm mm A4R0300M03P00EST 3 3, ,2 A4R0400M04P00EST 4 4, ,9 A4R0500M05P00EST 5 5, ,7 A4R0600M06P00EST 6 6, ,4 D138

46 Nástroje A4 stechnologií břitových destiček Beyond A4 pro čelní zapichování malých průměrů Nový řada nástrojů pro čelní zapichování malých průměrů v rozsahu mm s šířkou břitových destiček 2 5 mm a maximální hloubkou zápichu 14 mm. Vnitřní i vnější zapichování s modulárními nebo integrovanými držáky nástrojů. Modifikovaná konstrukce břitových destiček A4 má vyšší stabilitu při čelním zapichování malých průměrů. Geometrie břitových destiček A4 zahrnují GMN, GMP i nové GUP. Navštivte nebo kontaktujte svého nejbližšího autorizovaného distributora Kennametal.

47 Nástroje Top Notch s břitovými destičkami Beyond pro všechny mělké zapichovací a soustružnické operace Hlavní aplikace Zapichovací systém Top Notch je ověřeným řešením pro vysokou produktivitu. Systém Top Notch zajišťuje konzistentní výkonnost nástroje, přesnou výměnu VBD a vynikající upínání zaručující vynikající kvalitu povrchu a životnost nástroje. Vlastnosti a výhody Sorty s PVD povlaky typu TiAIN jsou navrženy pro obrábění různých druhů materiálů. Sorty břitových destiček Beyond s CVD povlaky. Tuhé upnutí bezpečně zajistí břitové destičky i při nejtěžších řezech. Univerzální konstrukce umožňuje použití jednoho systému pro vnější i vnitřní zapichování, čelní zapichování, zpětné soustružení, podpichování a dokonce i závitování. Břitové destičky s utvařečem zajišťují vynikající odvod třísek při zapichování a lepší utváření třísek při vícesměrném soustružení. D140

48 1 3 2 Tuhý upínací systéme zabraňuje pohybu břitové destičky při aplikacích s vysokými posuvy. Tím je zajištěna vynikající jakost povrchu, vyšší produktivita, maximální životnost nástroje a vynikající souosost. Robustní upínka vytváří upínací síly ve třech směrech a poskytuje tak vynikající odolnost vůči bočním tlakům a tangenciálním silám. D141

49 Beyond Zapichovací břitové destičky Top Notch Pět jednoduchých kroků ke zlepšení produktivity Krok 1 Podle hloubky zápichu zvolte zapichovací systém Co potřebujete vědět: Hloubku zápichu, šířku a profil. Materiál obrobku. Aplikaci (čelní, vnější nebo vnitřní zapichování). Typ držáku nástroje (např., KM, Erickson, čtvercová stopka, pravý/levý nástroj). Top Notch A3 nebo A4 Zapichování Pro hloubku zápichu 1,5x šířka zápichu zkontrolujte možnosti systému pokračujte Krokem č. 2. Hluboké zapichování Pro hloubku zápichu 1,5x šířka zápichu, zvolte A3 pro hluboké zápichy viz. str. D116 nebo A4 zapichování a soustružení na str. D124. Nástroje Top Notch pro vnitřní, vnější a čelní zapichování možnosti systému minimální mm maximální mm vnější/vnitřní zapichování šířka 0,79 9,53 hloubka 1,27 9,53 čelní zapichování šířka 3,18 9,53 hloubka 3,81 6,35 vnitřní zapichování průměr 11,2 průměr čelního zapichování standardní 23,9 hluboký 47,6 hluboké vnější/vnitřní zapichování šířka 1,57 6,35 hloubka 3,18 12,70 hluboké čelní zapichování šířka 3,18 6,35 hloubka 6,35 12,70 Krok 2 Zvolte držák nástroje v závislosti na aplikaci POZNÁMKA: Držáky nástrojů jsou k dispozici s běžnou čtvercovou stopkou nebo v provedení se stopkou pro rychlou výměnu. Velikost břitové destičky musí odpovídat velikosti uvedené u držáku nástroje. Vnější a čelní zapichování...naleznete na straně D119 D121 metrické verze katalogu 8010 Vnitřní zapichování...naleznete na straně D123 D124 metrické verze katalogu 8010 D142

50 Beyond Zapichovací břitové destičky Top Notch Pět jednoduchých kroků ke zlepšení produktivity Krok 3 Zvolte typ utvařeče a velikost posuvu Typ utvařeče a rozsahy posuvů mm/ot. materiál obrobku a aplikace P M N S H první volba NG-K 0,08 0,28 NG-K 0,07 0,20 NGP 0,01 0,30 NG-K 0,07 0,20 NG s CBN pájenými břity 0,05 0,10 alternativní volba NG 0,10 0,30 NGP 0,10 0,23 NG-K 0,08 0,30 NGP 0,10 0,20 -K břitové destičky s utvařečem břitové destičky s rovným čelem pozitivní břitové destičky Krok 4 Zvolte sortu a řeznou rychlost Doporučení pro výběr sorty a řezné rychlosti m/min podmínky obrábění vysoký výkon pro optimální podmínky (plynulé řezy, tuhý stroj, možnost nastavení vysokých rychlostí) materiál obrobku P M N S H KC KT KCU10/KC KT KD KCU10/KC KCU10/KC Beyond všeobecné použití (první volba pro obecné obrábění) KC KCU25/KC KC KCU25/KC špatné podmínky obrábění (hrubování, špatný stav stroje, přerušované řezy, nízké rychlosti, vnitřní zapichování) KCU25/KC KCU25/KC KCU25/KC KCU25/KC KB Krok 5 Zvolte břitovou destičku a držák nástroje z katalogu POZNÁMKA: Velikost břitové destičky musí odpovídat velikosti uvedené u držáku nástroje. Příklad pro Top Notch Zapichování Materiál...Nízkolegovaná ocel Hloubka zápichu... 2 mm Šířka zápichu... 3 mm Operace...Vnitřní zapichování, omezená řezná rychlost, zápich a sražení Doporučení Břitová destička...ng2m300rk Sorta...KC5025 Šířka břitové destičky... 3 mm Velikost břitové destičky...2 Držák nástroje...a20qnntol2 Velikost břitové destičky...n.2r Blahopřejeme! Úspěšně jste maximalizovali vaši produktivitu výběrem nejvhodnější břitové destičky Top Notch, geometrie a řezných podmínek pro vaši aplikaci! Rychlost: 120 m/min Posuv: 0,15 mm/ot. D143

51 Zapichovací břitové destičky Top Notch Systém značení Top Notch Grooving Inserts P first choice M K alternate choice N S H NGC-K Groove and Chamfer insert circlip size W RR T catalogue number size mm mm mm mm right hand NGC2C110R035K 2 1,10 1,19 0,08 0,35 NGC2C110R040K 2 1,10 1,19 0,08 0,40 NGC2C130R055K 2 1,30 1,39 0,08 0,55 NGC2C160R070K 2 1,60 1,69 0,08 0,70 NGC2C160R100K 2 1,60 1,69 0,08 1,00 NGC2C185R100K 2 1,85 1,94 0,08 1,00 NGC2C185R125K 2 1,85 1,94 0,08 1,25 NGC2C110R035K NGC2C215R150K 2 2,15 2,24 0,08 1,50 NGC2C265R150K K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Metrické N G C 2 C 110 R 035 K Typ břitové destičky Použití břitové destičky Další informace Velikost břitové destičky Značení velikosti Velikost zápichu** Provedení břitové destičky Hloubka zápichu Utvařeč třísek Definice břitových destiček N = Top Notch D = Hluboké zapichování P = Pozitivní C = Zapichování a srážení hran B = polotovar (pro speciální tvary) F = Čelní zapichování G = Zapichování P = Zpětné soustružení R = Plný rádius U = Podpichování (nebo výběh) V = V-drážky číslo břitové destičky M = Šířky metrických břitových destiček pro zapichování C = Šířka břitových destiček pro pojistné kroužky je v nominální šířce kroužku = Bez označení znamená šířku břitových destiček v palcích W1 (mm) 2,54 3,81 4,95 6,48 9,65 9,73 L = R = Uvedeno pro břitové destičky pro zápich a sražení v jedné operaci v krocích po 0,01 mm E = Honované břitové destičky K = Standardní utvařeč třísek Hodnota vyjadřuje šířku drážky pro břitové destičky typu F-, G- a U-; velikost rádiusu pro zapichovací destičky typu R-; velikost pojistného kroužku pro zapichovací destičky se sražením. Rozměry v 0,01 mm. Příklad: šířka zápichu 3,25 mm nebo rovna rádiusu 325 podle katalogového čísla. Tolerance šířky: ± 0,025 mm pokud není uvedeno jinak Velikost zápichu J nebo L pro destičky pro V - drážky; I označuje břitové destičky pro vnitřní čelní zapichování *Vlastní systém značení Kennametal. **Vynechaná pozice pro polotovary systému Top Notch typu NB. Rozměry závitovacích a zapichovacích břitových destiček Top Notch Konstrukce držáků nástrojů Top Notch Velikost břitové destičky S mm W1 mm 1 2,54 2,54 2 5,56 3,81 3 8,74 4, ,51 6, ,48 9, ,51 9,73 8 7,93 11,13 3 zpětné podbroušení POZNÁMKA: Držáky jsou zkonstruovány pro uchycení břitových destiček po úhlem 3 zajišťujícím dostatečné zpětné odlehčení. Kennametal vám díky technologii Top Notch přináší naprosto nejlepší závitovací a zapichovací systém na světě. D144

52 Zapichovací břitové destičky Top Notch Průvodce aplikacemi Typ břitové destičky použití úhel čela strana(y) NG Všeobecné zapichování. Zápichy pro O-kroužky. Zápichy pro pojistné kroužky. neutrální D146 Typ břitové destičky použití úhel čela strana(y) NFD-KI Vnitřní hluboké čelní zapichování s utvářením třísky. Pro použití v kombinaci s vyvrtávacími tyčemi pro vnitřní čelní zapichování. 10 pozitivní D153 NG-K Geometrie s utvařečem třísky. Všeobecné zapichování. Zápichy pro O-kroužky. Zápichy pro pojistné kroužky. Lehké soustružení. 10 pozitivní D148 D149 NP-K NPD-K. Zpětné pozitivní soustružení. Kopírování s utvářením třísky. 10 pozitivní D154 NGC-K Kombinované zapichování a sražení hrany v jedné operaci, pozitivní geometrie s utvařečem třísek. Určeny pro standardní zápichy pro pojistné kroužky dle DIN 471/ pozitivní D150 NR Zapichování s plným rádiusem. /tvarové soustružení. neutrální D155 NGD Hluboké zápichy. neutrální D150 NR-K Geometrie s utvařečem třísky. Zapichování s plným rádiusem, kopírování a soustružení. 10 pozitivní D156 NGD-K Geometrie s utvařečem třísky. Hluboké zápichy. Lehké soustružení. 10 pozitivní D151 NRD Hluboké zápichy. Tvar s plným rádiusem. neutrální D157 NGP Všeobecné zapichování. Zápichy pro O-kroužky. Zápichy pro pojistné kroužky. 5 pozitivní D152 NRP Zapichování s plným rádiusem. Lehké soustružení a kopírování. 5 pozitivní D156 NF Čelní zapichování. Dodatečná boční vůle. NU Podpichování. neutrální D152 neutrální D157 NF-K Čelní zapichování s utvářením třísky. Dodatečná boční vůle. NV Břitové destičky s V-drážkami. 10 pozitivní D153 neutrální D157 NFD-K Hluboké čelní zapichování s utvářením třísky. Dodatečná boční vůle. 10 pozitivní D153 NB/NBD Polotovary. Polotovary pro hluboké zapichování. Pouze v provedení bez povlaku. D158 D145

53 Zapichovací břitové destičky Top Notch NG Zapichovací břitové destičky první volba náhradní volba NOVINKY! P M K N S H K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NG2031R 2 0,79 0,09 1,27 NG2041R 2 1,04 0,09 1,27 NG2047R 2 1,19 0,09 1,27 NG2058R 2 1,47 0,19 1,27 NG2062R 2 1,58 0,19 2,79 NG2094R 2 2,39 0,19 2,79 NG2125R 2 3,18 0,19 2,79 NG3047R 3 1,19 0,19 1,91 NG3062R 3 1,58 0,19 2,39 NG3072R 3 1,83 0,19 2,39 NG3078R 3 1,98 0,19 2,39 NG3088R 3 2,24 0,19 2,39 NG3094R 3 2,39 0,19 3,81 NG3097R 3 2,46 0,32 3,81 NG3105R 3 2,67 0,19 3,81 NG3110R 3 2,79 0,32 3,81 NG3122R 3 3,10 0,19 3,81 NG3125R 3 3,18 0,19 3,81 NG3142R 3 3,61 0,32 3,81 NG3156R 3 3,96 0,19 3,81 NG3178R 3 4,52 0,19 3,81 NG3185R 3 4,70 0,57 3,81 NG3189R 3 4,80 0,57 3,81 NG4125R 4 3,18 0,19 3,81 NG4189R 4 4,80 0,57 6,35 NG4213R 4 5,41 0,19 6,35 NG4219R 4 5,56 0,57 6,35 NG4250R 4 6,35 0,57 6,35 NG5250R 5 6,35 0,57 9,52 NG5312R 5 7,93 0,83 9,52 NG5375R 5 9,53 0,83 9,52 NG6281R 6 7,14 0,83 6,35 NG6375R 6 9,53 0,83 6,35 (pokračovánína na další straně) D146

54 Zapichovací břitové destičky Top Notch (pokračování z předchozí stránky) první volba náhradní volba NOVINKY! P M K N S H Velikost břitové Katalogové číslo destičky mm mm mm mm NG2031L 2 0,79 0,09 1,27 NG2041L 2 1,04 0,09 1,27 NG2047L 2 1,19 0,09 1,27 NG2058L 2 1,47 0,19 1,27 NG2062L 2 1,58 0,19 2,79 NG2094L 2 2,39 0,19 2,79 NG2125L 2 3,18 0,19 2,79 NG3047L 3 1,19 0,19 1,91 NG3062L 3 1,58 0,19 2,39 NG3072L 3 1,83 0,19 2,39 NG3078L 3 1,98 0,19 2,39 NG3088L 3 2,24 0,19 2,39 NG3094L 3 2,39 0,19 3,81 NG3097L 3 2,46 0,32 3,81 NG3105L 3 2,67 0,19 3,81 NG3110L 3 2,79 0,32 3,81 NG3122L 3 3,10 0,19 3,81 NG3125L 3 3,18 0,19 3,81 NG3142L 3 3,61 0,32 3,81 NG3156L 3 3,96 0,19 3,81 NG3178L 3 4,52 0,19 3,81 NG3185L 3 4,70 0,57 3,81 NG3189L 3 4,80 0,57 3,81 NG4125L 4 3,18 0,19 3,81 NG4189L 4 4,80 0,57 6,35 NG4250L 4 6,35 0,57 6,35 NG5312L 5 7,93 0,83 9,52 NG6375L 6 9,53 0,83 6,35 POZNÁMKA: Všechny jakosti KD... mají pouze jednu pájenou řeznou hranu. W Ap max RR T K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 NG-1L Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NG1031L 1 0,79 0,19 1,27 NG1047L 1 1,19 0,19 1,91 NG1062L 1 1,58 0,19 1,91 NG1094L 1 2,39 0,19 1,91 POZNÁMKA: Tolerance šířky je +/- 0,76 mm u břitových destiček NG-1L. D147

55 Zapichovací břitové destičky Top Notch NG-K Břitové destičky s utvařečem první volba náhradní volba NOVINKY! P M K N S H K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NG2M050RK 2 0,50 0,64 0,09 0,64 NG2031RK 2 0,79 0,76 0,09 1,27 NG2M080RK 2 0,80 0,76 0,09 1,27 NG2M100RK 2 1,00 0,76 0,09 1,27 NG2047RK 2 1,19 0,76 0,09 1,27 NG2M120RK 2 1,20 0,76 0,09 1,27 NG2M140RK 2 1,40 0,76 0,09 1,27 NG2M150RK 2 1,50 1,09 0,19 2,79 NG2062RK 2 1,58 1,09 0,19 2,79 NG2M170RK 2 1,70 1,09 0,19 2,79 NG2M175RK 2 1,75 1,09 0,19 2,79 NG2M195RK 2 1,95 1,09 0,19 2,79 NG2M200RK 2 2,00 1,09 0,19 2,79 NG2M220RK 2 2,20 1,09 0,19 2,79 NG2M225RK 2 2,25 1,09 0,19 2,79 NG2094RK 2 2,39 1,09 0,19 2,79 NG2M250RK 2 2,50 1,09 0,19 2,79 NG2M275RK 2 2,75 1,09 0,19 2,79 NG2M300RK 2 3,00 1,09 0,19 2,79 NG2125RK 2 3,18 1,09 0,19 2,79 NG2M325RK 2 3,25 1,09 0,19 2,79 NG3M100RK 3 1,00 0,76 0,19 1,91 NG3047RK 3 1,19 0,76 0,19 1,91 NG3M120RK 3 1,20 0,76 0,19 1,91 NG3M150RK 3 1,50 1,02 0,19 2,39 NG3062RK 3 1,58 1,02 0,19 2,39 NG3M175RK 3 1,75 1,02 0,19 2,39 NG3072RK 3 1,83 1,02 0,19 2,39 NG3078RK 3 1,98 1,02 0,19 2,39 NG3M200RK 3 2,00 1,02 0,19 2,39 NG3M220RK 3 2,20 1,02 0,19 2,39 NG3M225RK 3 2,24 1,02 0,19 2,39 NG3094RK 3 2,39 1,02 0,19 3,81 NG3M250RK 3 2,50 1,02 0,19 3,81 NG3M275RK 3 2,75 1,02 0,19 3,81 NG3M300RK 3 3,00 1,02 0,19 3,81 NG3125RK 3 3,18 1,02 0,19 3,81 NG3M320RK 3 3,20 1,02 0,19 3,81 NG3M325RK 3 3,25 1,02 0,19 3,81 NG3M350RK 3 3,50 2,92 0,32 3,81 NG3156RK 3 3,96 2,92 0,19 3,81 NG3M400RK 3 3,99 2,92 0,32 3,81 NG3M425RK 3 4,24 2,92 0,32 3,81 NG3M450RK 3 4,50 2,92 0,32 3,81 NG3189RK 3 4,80 2,92 0,57 3,81 NG4M300RK 4 3,00 1,02 0,19 3,81 NG4125RK 4 3,18 1,02 0,19 3,81 NG4M350RK 4 3,50 2,92 0,57 6,35 NG4M400RK 4 4,00 2,92 0,57 6,35 NG4M450RK 4 4,50 2,92 0,57 6,35 NG4189RK 4 4,80 2,92 0,57 6,35 NG4M500RK 4 5,00 2,92 0,32 6,35 NG4M550RK 4 5,50 3,81 0,57 6,35 NG4M600RK 4 6,00 3,81 0,57 6,35 NG4250RK 4 6,35 3,81 0,57 6,35 (pokračování na další straně) D148

56 Zapichovací břitové destičky Top Notch (pokračování z předchozí stránky) první volba náhradní volba NOVINKY! P M K N S H K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NG2M050LK 2 0,50 0,64 0,09 0,64 NG2031LK 2 0,79 0,76 0,09 1,27 NG2M080LK 2 0,80 0,76 0,09 1,27 NG2M100LK 2 1,00 0,76 0,09 1,27 NG2047LK 2 1,19 0,76 0,09 1,27 NG2M120LK 2 1,20 0,76 0,09 1,27 NG2M140LK 2 1,40 0,76 0,09 1,27 NG2M150LK 2 1,50 1,09 0,19 2,79 NG2062LK 2 1,58 1,09 0,19 2,79 NG2M170LK 2 1,70 1,09 0,19 2,79 NG2M175LK 2 1,75 1,09 0,19 2,79 NG2M195LK 2 1,95 1,09 0,19 2,79 NG2M200LK 2 2,00 1,09 0,19 2,79 NG2M220LK 2 2,20 1,09 0,19 2,79 NG2M225LK 2 2,25 1,09 0,19 2,79 NG2094LK 2 2,39 1,09 0,19 2,79 NG2M250LK 2 2,50 1,09 0,19 2,79 NG2M275LK 2 2,75 1,09 0,19 2,79 NG2M300LK 2 3,00 1,09 0,19 2,79 NG2125LK 2 3,18 1,09 0,19 2,79 NG2M325LK 2 3,25 1,09 0,19 2,79 NG3M100LK 3 1,00 0,76 0,19 1,91 NG3047LK 3 1,19 0,76 0,19 1,91 NG3M120LK 3 1,20 0,76 0,19 1,91 NG3M150LK 3 1,50 1,02 0,19 2,39 NG3062LK 3 1,58 1,02 0,19 2,39 NG3M175LK 3 1,75 1,02 0,19 2,39 NG3072LK 3 1,83 1,02 0,19 2,39 NG3078LK 3 1,98 1,02 0,19 2,39 NG3M200LK 3 2,00 1,02 0,19 2,39 NG3M220LK 3 2,20 1,02 0,19 2,39 NG3M225LK 3 2,24 1,02 0,19 2,39 NG3094LK 3 2,39 1,02 0,19 3,81 NG3M250LK 3 2,50 1,02 0,19 3,81 NG3M275LK 3 2,75 1,02 0,19 3,81 NG3M300LK 3 3,00 1,02 0,19 3,81 NG3125LK 3 3,18 1,02 0,19 3,81 NG3M320LK 3 3,20 1,02 0,19 3,81 NG3M325LK 3 3,25 1,02 0,19 3,81 NG3M350LK 3 3,50 2,92 0,32 3,81 NG3156LK 3 3,96 2,92 0,19 3,81 NG3M400LK 3 3,99 2,92 0,32 3,81 NG3M425LK 3 4,25 2,92 0,32 3,81 NG3M450LK 3 4,50 2,92 0,32 3,81 NG3189LK 3 4,80 2,92 0,57 3,81 NG4M300LK 4 3,00 1,02 0,19 3,81 NG4125LK 4 3,18 1,02 0,19 3,81 NG4M350LK 4 3,50 2,92 0,57 6,35 NG4M400LK 4 4,00 2,92 0,57 6,35 NG4M450LK 4 4,50 2,92 0,57 6,35 NG4189LK 4 4,80 2,92 0,57 6,35 NG4M500LK 4 5,00 2,92 0,32 6,35 NG4M550LK 4 5,50 3,81 0,57 6,35 NG4M600LK 4 6,00 3,81 0,57 6,35 NG4250LK 4 6,35 3,81 0,57 6,35 POZNÁMKA: Zobrazena je pravostranná břitová destička; levostranné břitová destička je zrcadlovým obrazem. Příklad objednávky: Katalogové číslo: NG3M275LK Sorta břitové destičky: KC5010 D149

57 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NGC-K NGD NOVINKY! NGC-K Zapichování a srážení hran velikost pojistného Velikost břitové kroužku W RR T Katalogové číslo destičky mm mm mm mm NGC2C110R035K 2 1,10 1,19 0,08 0,35 K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 NGC2C110R040K 2 1,10 1,19 0,08 0,40 NGC2C130R055K 2 1,30 1,39 0,08 0,55 NGC2C160R070K 2 1,60 1,69 0,08 0,70 NGC2C160R100K 2 1,60 1,69 0,08 1,00 NGC2C185R100K 2 1,85 1,94 0,08 1,00 NGC2C185R125K 2 1,85 1,94 0,08 1,25 NGC2C215R150K 2 2,15 2,24 0,08 1,50 NGC2C265R150K 2 2,65 2,74 0,08 1,50 NGC2C110L040K 2 1,10 1,19 0,08 0,40 NGC2C130L055K 2 1,30 1,39 0,08 0,55 NGC2C160L070K 2 1,60 1,69 0,08 0,70 NGC2C185L125K 2 1,85 1,94 0,08 1,25 NGC2C215L150K 2 2,15 2,24 0,08 1,50 NGC2C265L150K 2 2,65 2,74 0,08 1,50 NGC2C265L175K 2 2,65 2,74 0,08 1,75 POZNÁMKA: Břitové destičky pro pojistné kroužky odpovídají specifikaci DIN 471/472. NGD Břitové destičky pro hluboké zapichování Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NGD3189R 3 4,80 0,57 6,35 NGD4250R 4 6,35 0,57 12,70 NGD3189L 3 4,80 0,57 6,35 NGD4250L 4 6,35 0,57 12,70 POZNÁMKA: Tyto břitové destičky mají 1 řeznou hranu. Na obrázku jsou vyobrazeny pravostranné břitové destičky; levostranné břitové destičky jsou zrcadlově obráceny. D150

58 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NGD-K NOVINKY! NGD-K Břitové destičky pro hluboké zapichování s utvařečem POZNÁMKA: Všechny sorty KD... jsou jednostranné pájené břitové destičky. K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NGD2M150RK 2 1,50 1,09 0,19 4,06 NGD2M200RK 2 2,00 1,09 0,19 5,08 NGD2M250RK 2 2,50 1,09 0,19 5,08 NGD3062RK 3 1,58 1,02 0,19 3,18 NGD3M200RK 3 2,00 1,02 0,19 4,06 NGD3094RK 3 2,39 1,02 0,19 6,35 NGD3M250RK 3 2,50 1,02 0,19 6,35 NGD3M300RK 3 3,00 1,02 0,19 6,35 NGD3125RK 3 3,18 1,02 0,19 6,35 NGD3M350RK 3 3,50 2,92 0,32 6,35 NGD3M400RK 3 4,00 2,92 0,32 6,35 NGD3189RK 3 4,80 2,92 0,57 6,35 NGD4125RK 4 3,18 1,02 0,19 6,35 NGD4M400RK 4 4,00 2,92 0,57 9,53 NGD4M450RK 4 4,50 2,92 0,57 12,70 NGD4189RK 4 4,80 2,92 0,57 9,53 NGD4M500RK 4 5,00 2,92 0,57 12,70 NGD4M550RK 4 5,50 3,81 0,57 12,70 NGD4250RK 4 6,35 3,81 0,57 12,70 NGD2M150LK 2 1,50 1,09 0,19 4,06 NGD2M200LK 2 2,00 1,09 0,19 5,08 NGD2M250LK 2 2,50 1,09 0,19 5,08 NGD3062LK 3 1,58 1,02 0,19 3,18 NGD3M200LK 3 2,00 1,02 0,19 4,06 NGD3094LK 3 2,39 1,02 0,19 6,35 NGD3M250LK 3 2,50 1,02 0,19 6,35 NGD3M300LK 3 3,00 1,02 0,19 6,35 NGD3125LK 3 3,18 1,02 0,19 6,35 NGD3M350LK 3 3,50 2,92 0,32 6,35 NGD3M400LK 3 4,00 2,92 0,32 6,35 NGD3189LK 3 4,80 2,92 0,57 6,35 NGD4125LK 4 3,18 1,02 0,19 6,35 NGD4M400LK 4 4,00 2,92 0,57 9,53 NGD4M450LK 4 4,50 2,92 0,57 12,70 NGD4189LK 4 4,80 2,92 0,57 9,53 NGD4M500LK 4 5,00 2,92 0,57 12,70 NGD4M550LK 4 5,50 3,81 0,57 12,70 NGD4250LK 4 6,35 3,81 0,57 12,70 D151

59 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NGP NF NGP Břitové destičky s pozitivní geometrií POZNÁMKA: Všechny sorty KD... jsou jednostranné pájené břitové destičky. K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NGP2031R 2 0,79 0,09 1,27 NGP2M150R 2 1,50 0,19 2,79 NGP2062R 2 1,58 0,19 2,79 NGP2125R 2 3,18 0,19 2,79 NGP3088R 3 2,24 0,19 2,39 NGP3125R 3 3,18 0,19 3,81 NGP3156R 3 3,96 0,19 3,81 NGP3189R 3 4,80 0,57 3,81 NGP4189R 4 4,80 0,57 6,35 NGP4250R 4 6,35 0,57 6,35 NGP2031L 2 0,79 0,09 1,27 NGP2M150L 2 1,50 0,19 2,79 NGP2062L 2 1,58 0,19 2,79 NGP2M200L 2 2,00 0,19 2,79 NGP2125L 2 3,18 0,19 2,79 NGP3088L 3 2,24 0,19 2,39 NGP3125L 3 3,18 0,19 3,81 NGP3156L 3 3,96 0,19 3,81 NGP3189L 3 4,80 0,57 3,81 NGP4189L 4 4,80 0,57 6,35 NGP4250L 4 6,35 0,57 6,35 NF Břitové destičky pro čelní zapichování Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NF3125R 3 3,18 0,19 3,81 NF3188R 3 4,78 0,57 3,81 NF3125L 3 3,18 0,19 3,81 NF3188L 3 4,78 0,57 3,81 POZNÁMKA: Zobrazena je pravostranná břitová destička; levostranné zrcadlová destička je zrcadlovým obrazem. Příklad objednávky: Katalogové číslo: NF3125R Sorta břitové destičky: K313 D152

60 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NF-K NFD-K NFD-KI NOVINKY! NF-K Pozitivní břitové destičky pro čelní zapichování K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NF3M200RK NF3M300RK 3 3,00 1,02 0,19 3,81 NF3125RK 3 3,18 1,02 0,19 3,81 NF3156RK 3 3,96 2,92 0,19 3,81 NF3M200LK 3 2,00 1,02 0,19 1,78 NF3M300LK 3 3,00 1,02 0,19 3,81 NF3125LK 3 3,18 1,02 0,19 3,81 NF3156LK 3 3,96 2,92 0,19 3,81 POZNÁMKA: Zobrazena je pravostranná břitová destička; levostranné zrcadlová destička je zrcadlovým obrazem. Příklad objednávky: Katalogové číslo: NF3M200RK Sorta břitové destičky: KC5025 NFD-K Břitové destičky pro hluboké čelní zapichování Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NFD3M300RK 3 3,00 1,02 0,19 6,35 NFD3125RK 3 3,18 1,02 0,19 6,35 NFD4189RK 4 4,80 2,92 0,57 9,53 NFD4250RK 4 6,35 3,81 0,57 12,70 NFD3M300LK 3 3,00 1,02 0,19 6,35 NFD3125LK 3 3,18 1,02 0,19 6,35 NFD4189LK 4 4,80 2,92 0,57 9,53 NFD4250LK 4 6,35 3,81 0,57 12,70 POZNÁMKA: Zobrazená břitová destička je pravostranná, levostranná je zrcadlově obrácena. NFD-KI Břitové destičky pro hluboké čelní zapichování Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NFD3125RKI 3 3,18 1,02 0,19 6,35 NFD3156RKI 3 3,96 2,92 0,19 6,35 NFD3189RKI 3 4,80 2,92 0,57 6,35 NFD3125LKI 3 3,18 1,02 0,19 6,35 NFD3189LKI 3 4,80 2,92 0,57 6,35 POZNÁMKA: Břitové destičky NFD-KI jsou kompatibilní pouze s držáky nástrojů NS. Zobrazena je pravostrannábřitová destička; levostranné zrcadlová destička je zrcadlovým obrazem. Příklad objednávky: Katalogové číslo: NFD3125RKI Sorta břitové destičky: KC5025 D153

61 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NP-K NPD-K NP-K Kopírovací břitové destičky K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NP2002RK 2 3,68 0,09 2,79 NP2012RK 2 3,68 0,34 2,79 NP3002RK 3 4,83 0,09 5,08 NP3012RK 3 4,83 0,34 5,08 POZNÁMKA: Zobrazena je pravostrannábřitová destička; levostranné zrcadlová destička je zrcadlovým obrazem. Tolerance šířky W ± 0,13 mm (±.005"). NPD-K Břitové destičky s pozitivní geometrií pro hluboké kopírování Velikost břitové W Ap max RR T Katalogové číslo destičky mm mm mm mm NPD2002RK 2 3,68 0,09 5,08 NPD3002RK 3 4,83 0,09 6,35 NPD3012RK 3 4,83 0,34 6,35 POZNÁMKA: Zobrazená břitová destička je pravostranná, levostranná je zrcadlově obrácena. Tolerance šířky W ± 0,13 mm (±.005"). D154

62 Zapichovací břitové destičky Top Notch NR Břitové destičky s plným rádiusem první volba náhradní volba NOVINKY! P M K N S H K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RC T Katalogové číslo destičky mm mm mm mm NR2M050R 2 1,00 0,50 1,27 NR2M075R 2 1,50 0,75 2,79 NR2031R 2 1,58 0,79 2,79 NR2M100R 2 2,00 1,00 2,79 NR2047R 2 2,39 1,19 2,79 NR2M125R 2 2,50 1,25 2,79 NR2M150R 2 3,00 1,50 2,79 NR2062R 2 3,18 1,59 2,79 NR2M175R 2 3,50 1,75 2,79 NR3031R 3 1,58 0,79 2,39 NR3M100R 3 2,00 1,00 2,39 NR3047R 3 2,39 1,19 3,81 NR3M125R 3 2,50 1,25 3,81 NR3M150R 3 3,00 1,50 3,81 NR3062R 3 3,18 1,59 3,81 NR3M175R 3 3,50 1,75 3,81 NR3078R 3 3,96 1,98 3,81 NR3M200R 3 4,00 2,00 3,81 NR3M225R 3 4,50 2,25 3,81 NR3094R 3 4,78 2,39 3,81 NR4M200R 4 4,00 2,00 6,35 NR4M225R 4 4,50 2,25 6,35 NR4094R 4 4,78 2,39 6,35 NR4M250R 4 5,00 2,50 6,35 NR4125R 4 6,35 3,18 6,35 NR2M050L 2 1,00 0,50 1,27 NR2M075L 2 1,50 0,75 2,79 NR2031L 2 1,58 0,79 2,79 NR2M100L 2 2,00 1,00 2,79 NR2047L 2 2,39 1,19 2,79 NR2M125L 2 2,50 1,25 2,79 NR2M150L 2 3,00 1,50 2,79 NR2062L 2 3,18 1,59 2,79 NR2M175L 2 3,50 1,75 2,79 NR3031L 3 1,58 0,79 2,39 NR3M100L 3 2,00 1,00 2,39 NR3047L 3 2,39 1,19 3,81 NR3M125L 3 2,50 1,25 3,81 NR3M150L 3 3,00 1,50 3,81 NR3062L 3 3,18 1,59 3,81 NR3M175L 3 3,50 1,75 3,81 NR3M200L 3 4,00 2,00 3,81 NR3M225L 3 4,50 2,25 3,81 NR3094L 3 4,78 2,39 3,81 NR4M200L 4 4,00 2,00 6,35 NR4M225L 4 4,50 2,25 6,35 NR4M250L 4 5,00 2,50 6,35 NR4125L 4 6,35 3,18 6,35 POZNÁMKA: Zobrazena je pravostranná břitová destička; levostranné zrcadlová destička je zrcadlovým obrazem. Příklad objednávky: Katalogové číslo: NR2M050R Sorta břitové destičky: KC5010 D155

63 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NR-K NRP NR-K Břitové destičky s plným rádiusem a utvařečem K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RC T Katalogové číslo destičky mm mm mm mm NR3031RK 3 1,58 1,98 0,79 2,39 NR3047RK 3 2,39 1,91 1,19 3,81 NR3062RK 3 3,18 2,92 1,59 3,81 NR3078RK 3 3,96 2,54 1,98 3,81 NR4062RK 4 3,18 2,92 1,59 3,81 NR4094RK 4 4,78 3,81 2,39 6,35 NR4125RK 4 6,35 3,81 3,18 6,35 NR3031LK 3 1,58 1,98 0,79 2,39 NR3047LK 3 2,39 1,91 1,19 3,81 NR3062LK 3 3,18 2,92 1,59 3,81 NR3078LK 3 3,96 2,54 1,98 3,81 NR4062LK 4 3,18 2,92 1,59 3,81 NR4094LK 4 4,78 3,81 2,39 6,35 NR4125LK 4 6,35 3,81 3,18 6,35 POZNÁMKA: Na obrázku jsou vyobrazeny pravostranné břitové destičky; levostranné břitové destičky jsou zrcadlově obráceny. NRP Pozitivní břitové destičky s plným rádiusem Velikost břitové W Ap max RC T Katalogové číslo destičky mm mm mm mm NRP3031R 3 1,58 0,79 2,39 NRP3047R 3 2,39 1,19 3,81 NRP3062R 3 3,18 1,59 3,81 NRP3094R 3 4,78 2,39 3,81 NRP3031L 3 1,58 0,79 2,39 NRP3047L 3 2,39 1,19 3,81 NRP3062L 3 3,18 1,59 3,81 NRP3094L 3 4,78 2,39 3,81 POZNÁMKA: Na obrázku jsou vyobrazeny pravostranné břitové destičky; levostranné břitové destičky jsou zrcadlově obráceny. D156

64 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NRD NU NV NRD Pozitivní břitové destičky s plným rádiusem pro hluboké zapichování NRD4094L 4 4,78 2,39 12,70 NRD4125L 4 6,35 3,18 12,70 POZNÁMKA: Břitové destičky mají jednu řeznou hranu. Na obrázku jsou vyobrazeny pravostranné břitové destičky; levostranné břitové destičky jsou zrcadlově obráceny. NU K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 Velikost břitové W Ap max RC T Katalogové číslo destičky mm mm mm mm NRD3031R 3 1,58 0,79 3,18 NRD3062R 3 3,18 1,59 6,35 NRD4062R 4 3,18 1,59 6,35 NRD4094R 4 4,78 2,39 12,70 NRD4125R 4 6,35 3,18 12,70 NRD3031L 3 1,58 0,79 3,18 NRD3062L 3 3,18 1,59 6,35 NRD4062L 4 3,18 1,59 6,35 Velikost břitové W Ap max RC T Katalogové číslo destičky mm mm mm mm NU3094R 3 2,39 0,51 3,18 NU3125R 3 3,18 1,19 4,78 NU3156R 3 3,96 1,19 4,78 NU3094L 3 2,39 0,51 3,18 NU3125L 3 3,18 1,19 4,78 NU3156L 3 3,96 1,19 4,78 POZNÁMKA: Tolerance šířky W +/- 0,13mm (+/-.005 ). Na obrázku jsou vyobrazeny pravostranné břitové destičky; levostranné břitové destičky jsou zrcadlově obráceny. Břitové destičky NU jsou kompatibilní s břitovými destičkami typu NR. NV Břitové destičky pro V-drážky Velikost břitové E RC T Katalogové číslo destičky mm mm mm NV3RJ 3 3,18 0,32 2,21 NV4RL 4 3,00 0,32 5,11 NV3LJ 3 3,18 0,32 2,21 NV4LL 4 3,00 0,32 5,11 POZNÁMKA: Na obrázku jsou vyobrazeny pravostranné břitové destičky; levostranné břitové destičky jsou zrcadlově obráceny. D157

65 Zapichovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NB NBD NG-S NB Polotovary Velikost břitové W Katalogové číslo destičky mm NB2R 2 3,81 NB3R 3 4,95 NB4R 4 6,48 NB2L 2 3,81 NB3L 3 4,95 NB4L 4 6,48 POZNÁMKA: Polotovary NB a NBD jsou navrženy tak, aby umožňovaly úpravu šířky W a konečného tvaru. Rozměr W určuje maximální možnou šířku. Dodáváme pouze v sortách bez povlaku. K313 KC9110 KC9320 KCU10 KCU25 KC5010 KC5025 KC5410 KT315 KD1425 KB1630 KB5625 NBD Polotovary pro hluboké zapichování Velikost břitové W Katalogové číslo destičky mm NBD2R 2 3,81 NBD3R 3 4,95 NBD3L 3 4,95 POZNÁMKA: Polotovary NB a NBD jsou navrženy tak, aby umožňovaly úpravu šířky W a konečného tvaru. Rozměr W určuje maximální možnou šířku. Dodáváme pouze v sortách bez povlaku. NG Břitové destičky se pájenými břity Velikost břitové W Ap max RR T Katalogové číslo destičky mm palce mm palce mm palce mm palce NG3M200RS02020ST 3 2, , , , NG3M300RS02020ST 3 3, , , , NG3125RS0820ST 3 3, , , , NG3M400RS02020ST 3 4, , , , NG3189RS0820ST 3 4, , , , NG3M200LS02020ST 3 2, , , , NG3M300LS02020ST 3 3, , , , NG3125LS0820ST 3 3, , , , NG3M400LS02020ST 3 4, , , , NG3189LS0820ST 3 4, , , , POZNÁMKA: Všechny jakosti KD...mají pouze jednu pájenou řeznou hranu. D158

66 Nástroje Kennametal pro železnice a výrobu železničních kol Kennametal nabízí kompletní řadu nástrojů pro údržbu kol a hřídelí pro železniční opravny. Všechny nástroje využívají nejmodernější technologii pro maximální úběry materiálů a vysokou produktivitu. Všechny nástroje mají dlouhodobě ověřenou výkonnost při různých obráběcích podmínkách. Standardně dostupné břitové destičky a nižší počet náhradních dílů snižují skladové a výrobní náklady. V tomto programu jsou nástroje pro opravy železničních kol, vrtání kol, soustružení kol, soustružení hřídelí a dokončování ložiskových čepů. Navštivte nebo kontaktujte svého nejbližšího autorizovaného distributora Kennametal.

67 Nástroje Top Notch jsou ověřeným řešením pro vysoce produktivní závitování! Hlavní aplikace Závitovací nástroje Top Notch s břitovými destičkami Beyond poskytují konzistentní výkonnost nástroje a možnost použití pro téměř všechny typy závitů díky vynikajícímu upínání. Závitovací systém Top Notch je ověřeným řešením díky nejširšímu výběru sort a geometrií. Vlastnosti a výhody Výhody závitovacího systému Top Notch Vynikající volba pro velmi náročné aplikace jako je obrábění lichoběžníkového závitu ACME, nerovnoramenného lichoběžníkového závitu nebo vícechodých závitů. Nástroje Top Notch jsou nejlepším řešením pro závity s hrubým stoupáním nebo vícebřité závitování. Nejširší výběr geometrií v oboru. Velmi tuhé upnutí břitových destiček zaručuje nejvyšší životnost nástroje, jakost povrchu a obrobku. Jednoduchá konstrukce nástrojů Top Notch nevyžaduje použití podložky prorůzná stoupání závitů. To snižuje možnost chyb při výměně nástroje. Nižší skladové zásoby díky použití stejných držáků nástrojů a vyvrtávacích tyčí Top Notch se závitovacími nebo zapichovacími břitovými destičkami. Utvařeč třísek Top Notch snižuje tvorbu dlouhých chuchvalcovitých třísek. Výborná volba pro speciální tvary závitů nebo konstrukce držáků nástrojů. Přesně broušené závitovací destičky Zamezují tvorbě nárůstku na řezné hraně. Přesně obrábějí většinu běžných materiálů. Nižší řezné síly. Zaručují přesné a vysoce kvalitní závity. Vynikající utvařeče třísek Zamezují tvorbě dlouhých problematických třísek. Vynikající volba pro vnitřní závitování. K dispozici s částečným profilem pro 60 závity. D160

68 1 3 2 D161

69 Závitovací břitové destičky Top Notch Průvodce aplikacemi použití Velikosti držáků s čtvercovou stopkou: Metrické v rozsahu mm Dostupné také v provedení KM a KM Micro Quick Change. Závitování Top Notch Průměry vyvrtávacích tyčí Metrické v rozsahu 7,9 50 mm Ocelové, karbidové a v provedení pro náročné aplikace (pouze palcové). Minimální průměr vyvrtávání 11,5 mm Velikosti vyvrtávacích hlav: Metrické v rozsahu mm Minimální průměr vyvrtávání 44 mm Dostupné také v provedení KM Quick Change. vnější/vnitřní závitování Vícebřité (plný profil): UN závit do TPI 32 ISO minimální stoupání 1,5 mm Vícebřité (plný profil): UN maximální TPI 16 ISO minimální stoupání 1,5 mm jemná rozteč Částečný profil bez utvařeče (NTF a NTK): UN maximální TPI 44 ISO minimální stoupání 0,6 mm Částečný profil s utvařečem (NT-K): UN maximální TPI 36 ISO minimální stoupání 0,7 mm Výhody: Jednoduchá konstrukce nevyžaduje použití podložky. Tuhé upínání zajišťuje méně průchodů a zaručuje spolehlivou výkonnost i při závitování těžce obrobitelných materiálů. Částečný profil rovné čelo (NT-1L, NTF a NTK): UN maximální TPI 24 ISO minimální stoupání 1 mm Částečný profil s utvařečem (NT-K): UN maximální TPI 20 ISO minimální stoupání 1,25 mm Výhody: Jednoduchá konstrukce nevyžaduje použití podložky. Tuhé upínání zajišťuje méně průchodů a zaručuje spolehlivou výkonnost i při závitování těžce obrobitelných materiálů. Vícebřité (plný profil): UN minimální TPI 7 ISO maximální stoupání 3 mm Vícebřité (plný profil): UN minimální TPI 7 ISO maximální stoupání 3 mm hrubá rozteč/těžké obrábění Částečný profil rovné čelo s utvařečem (NT-C a NT-CK): UN minimální TPI 4,5 ISO maximální stoupání 5,5 mm Částečný profil rovné čelo s utvařečem (NT-C a NT-CK): UN minimální TPI 4,5 ISO maximální stoupání 5,5 mm Výhody: Jednoduchá konstrukce nevyžaduje použití podložky. Tuhé upínání zajišťuje méně průchodů a zaručuje spolehlivou výkonnost i při závitování těžce obrobitelných materiálů. Vynikající volba pro velmi náročné aplikace jako je obrábění lichoběžníkového závitu ACME, nerovnoramenného lichoběžníkového závitu nebo vícechodých závitů. Výhody: Jednoduchá konstrukce nevyžaduje použití podložky. Tuhé upínání zajišťuje méně průchodů a zaručuje spolehlivou výkonnost i při závitování těžce obrobitelných materiálů. Vynikající volba pro velmi náročné aplikace jako je obrábění lichoběžníkového závitu ACME, nerovnoramenného lichoběžníkového závitu nebo vícechodých závitů. D162

70 Závitovací břitové destičky Top Notch Sorty a jejich popis Kratší výrobní časy. Vysoké řezné rychlosti a posuvy. Delší životnost nástroje. Nový vícevrstvý povlak poskytuje lepší ochranu proti opotřebení. standardní značení odolnost proti opotřebení oblast použití houževnatost Povlakování Vlastnosti sorty K68 C3 Složení: Aplikace: Tvrdá, nelegovaná jemnozrnná sorta WC/Co s nízkým obsahem pojiva. Sorta K68 má vynikající odolnost proti opotřebení při obrábění litin, austenitických nerezových ocelí, nekovových materiálů a je alternativou k sortě K313 pro obrábění žáruvzdorných materiálů. Univerzální sorta pro obrábění neželezných materiálů. M K N S P KC5010 C3 C4 Složení: Aplikace: Vylepšený PVD povlak TiAlN na velmi pevném nelegovaném karbidovém substrátu. Nový vylepšený povlak umožňuje zvýšení řezných rychlostí a posuvů o %. Sorta KC5010 je vhodná pro dokončování nebo všeobecné soustružení většiny materiálů při vyšších řezných rychlostech. Obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů při stabilních podmínkách obrábění. Dobré výsledky i při obrábění tvrzených ocelí nebo materiálů s krátkou třískou. M K N S H P Sorta KCU10 C3 C4 Složení: Aplikace: Vylepšený PVD povlak na velmi pevném nelegovaném karbidovém substrátu. Nový vylepšený povlak zlepšuje pevnost řezné hrany v širokém rozsahu řezných rychlostí a posuvů. Sorta KCU10 je vhodná pro dokončování nebo všeobecné soustružení většiny materiálů v širokém rozsahu řezných rychlostí a posuvů. Obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů díky vyšší pevnosti řezné hrany a možnosti použití za vyšších řezných rychlostí a posuvů. M K N S H P KC5025 C2, C6 Složení: Aplikace: Sorta s houževnatým ultra jemný substrátem s PVD povlakem TiAlN. Pro obecné obrábění ocelí, nerezových ocelí, žáruvzdorných materiálů, titanu a neželezných kovů. Nejlepších výsledků dosahuje při nízkých až středních řezných rychlostech a je schopna zvládnout přerušované řezy a vysoké posuvy. M K N S P KCU25 C2, C6 Složení: Aplikace: Vylepšená sorta z jemnozrnného nelegovaného substrátu s PVD povlakem AlTiN. Nový vylepšený povlak zlepšuje stabilitu řezné hrany v širokém rozsahu řezných rychlostí a posuvů. Sorta KCU25 je vhodná pro všeobecné obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů díky vyšší pevnosti řezné hrany a možnosti použití za vyšších řezných rychlostí a posuvů. M K N S KC5410 C3 C4 Složení: Aplikace: PVD povlak TiB 2 na nelegovaném substrátu odolném teplotním deformacím. Sorta KC5410 určená pro hrubování, střední dokončování a dokončování snadno obrobitelných (podeutektických <12,2% Si) slitin hliníku a hořčíku. Povlak TiB 2 je tvrdší než TiN a TiAlN a má extrémně hladký povrch pro nižší povrchové tření, lepší odvod třísek a odolnost proti tvorbě nárůstků. Jemnozrnný nelegovaný povlak zajišťuje ostré břity a vynikající kompaktnost řezných hran. Broušené břitové destičky jsou před povlakováním navíc leštěny; lisované břitové destičky jsou lehce honované. N D163

71 Beyond Závitovací břitové destičky Top Notch Pět jednoduchých kroků ke zlepšení produktivity Krok 1 Zvolte způsob závitování a provedení nástroje Co potřebujete vědět: Vnější/vnitřní operace. Otáčky vřetene/směr závitu. Směr posuvu. L typ závitu R L R provedení držáku nástroje L R provedení břitové destičky Posuv směrem ke sklíčidlu Standardní šroubovice L L L R L R R L R R L R vnější levý závit vnější pravý závit vnitřní levý závit vnitřní pravý závit Posuv směrem od sklíčidla Opačná šroubovice R L L L R R R R L L L R vnější pravý závit vnější levý závit vnitřní pravý závit vnitřní levý závit Krok 2 Vyberte vhodnou břitovou destičku Viz. přehled břitových destiček na straně D167. Zvolte vícebřité břitové destičky nebo břitové destičky s plným profilem včetně kontrolovaného průměru. Vícebřité břitové destičky eliminují následné odjehlování. Břitové destičky s částečným profilem umožňují vytvářet různá stoupání závitů. Utváření třísek je možné pouze u břitových destiček s částečným profilem. Poznamenejte si velikost břitové destičky pro následný výběr držáku nástroje. Velikost břitové destičky Katalogové číslo KCU25/KC5025 KCU10/KC NT-2RK 3 NT-3RK 4 NT-4RK D164

72 Beyond Závitovací břitové destičky Top Notch Pět jednoduchých kroků ke zlepšení produktivity Krok 3 Zvolte sortu a řeznou rychlost Doporučení pro výběr sorty a řezné rychlosti m/min podle typu obráběného materiálu Materiál obrobku P M K N S Typ břitové destičky s utvařečem nebo neutrální s utvařečem nebo pozitivní neutrální pozitivní pozitivní optimální řezné podmínky první volba KCU10/KC KCU25/KC KCU10/KC KCU25/KC KCU10/KC KCU25/KC KC KCU25/KC KCU10/KC KCU25/KC Příklad Utvařeč třísky...nt-k nebo NT-CK (pouze částečný profil) Neutrální...NT, NT-C, NTF, NTC, NJ, NJF, NDC-V, NA, NDC, NTB-A/B Pozitivní...NTP, NTK, NJP, NJK Krok 4 Zvolte držák nástroje z katalogu Co potřebujete vědět: Vnější/vnitřní operace. Minimální průměr otvoru (pro vnitřní operace). Provedení nástroje. Velikost břitové destičky. POZNÁMKA: Velikost břitové destičky musí odpovídat velikosti uvedené u držáku nástroje. Katalogové číslo NSR-163D NSR-164D velikost břitové destičky N.3R N.4R Zvolte vhodný držák nástroje pro danou velikost a provedení břitové destičky: POZNÁMKA: Držáky nástrojů a vyvrtávací tyče TopNotch jsou uváděny včetně velikosti břitové destičky a typu provedení. Jsou kompatibilní jak se zapichovacími, tak se závitovacími břitovými destičkami stejné velikosti. POZNÁMKA: Optimalizujte vaše závitovací operace použitím správného úhlu přísuvu a správnou velikostí přísuvu. Krok 5 Zvolte břitovou destičku a držák nástroje z katalogu Příklad závitování Top Notch Aplikace...Vnitřní závit Acme 8 TPI pravostranný Materiál...legovaná ocel průměr obrobku...114,3 mm dobré podmínky obrábění, posuv směrem ke sklíčidlu Doporučení Břitová destička...na3l8 Sorta...KC5010 Velikost břitové destičky...3 Vyvrtávací tyč...a50unntor4 Velikost břitové destičky...n.3l Rychlost m/min Počet přísuvů...12 průchodů D165

73 Závitovací břitové destičky Top Notch Systém značení Top Notch Threading Inserts first choice alternate choice P M K N S H NTC-M-E NTC-E NTC-I NTC-M-E insert RC E external thread internal thread external internal catalogue number size mm mm pitch mm pitch mm TPI TPI right hand NTC3MR150E 3 0,20 3,68 1,50 NTC3MR12E NTC3MR200E 3 0,27 3,68 2,00 K68 KCU10 KCU25 KC5010 KC5025 KC5410 Metrické N T C 3 M R 12 E Typ břitové destičky N = Top Notch* Typ závitu A = Acme D = API nebo NPT J = UNJ závit T = závit 60 V W = 55 V Whitworth Další informace B = Nerovnoramenný lichoběžníkový závit (pilotový) F = Jemná rozteč S = Lichoběžníkový Acme C = Hřeben P = Pozitivní K = Jemné stoupání, pozitivní geometrie U = Univerzální** Velikost břitové destičky Průmyslové označení závitu Provedení břitové destičky R = L = Definice břitových destiček Další informace Velikost břitové destičky T (palce) T (mm) , , , , , , ,13 Kompletní tabulka rozměrů viz. níže Pozice představuje označení API nebo průmyslové označení závitu (např., 10RD, 8RD,.038) nebo Předepsaný rádius paty závitu břitových destiček pro závitování označuje rádius paty v přírůstcích po.001" (NJ, NJF, NJP, NJK) nebo M značí metrické závity podle ISO Stoupání v mm (u metrických) nebo v závitech na palec. Typ A nebo B břitová destička pro pilotové závity. Kužel na stopu závity API. I = Vnitřní závit E = Vnější závit (používá se je-li tvar vnitřního a vnějšího závitu různý) M = Vícebřité K = Standardní utvařeč třísek C = Hrubá rozteč D = Těsnící *Vlastní norma Kennametal. **Závitovací břitové destičky lze upnout pouze do NSUR/L soustružnických držáků. Rozměry závitovacích a zapichovacích břitových destiček Top Notch Velikost břitové S T destičky palce mm palce mm , , , , , , , , , , , , , ,13 NJF NDC-V-M NTC NA NT NT-K D166

74 Závitovací břitové destičky Top Notch Přehled břitových destiček typ K - utvařeč třísky neutrální pozitivní profil závitu Norma Toleranční třídy plný profil použití strana(y) NT-K NT NTP Částečný profil 60 Ne Břitové destičky s částečným profilem jsou používány pro řezání různých roztečí závitů ISO a UN s 60º. D168 NT-CK Částečný profil 60 hrubá rozteč Ne Břitové destičky s částečným profilem jsou používány pro řezání hrubých roztečí závitů ISO a UN s 60º. D169 NTF NTK Částečný profil 60 jemná rozteč Ne Břitové destičky s částečným profilem jsou používány pro řezání jemných roztečí závitů ISO a UN s 60º díky možnosti dobrého obrobení boků závitu. D169 NTU Částečný profil 60 čtyřhranné břitové destičky Ne Čtyřhranné břitové destičky pro 60 závit s částečným profilem nutno použít držáky nástrojů NSU pro velikost břitových destiček 4U na straně. D169 NTC-M Metrické ISO ISO R262, DIN 13 6g/6H Ano Metrický závit s 60 V tvarem používaný ve všech oborech. D170 NTC Americký UN ANSI B1.1:03 2A/2B Ano Palcový závit s 60 V tvarem používaný ve všech oborech. D170 NJ NJP UNJ MIL-S-8879C 3A/3B Ne Závity pro vojenský a letecký průmysl s kontrolovaným rádiusem paty. D171 NJF NDC-V NDC-V-M NJK UNJ s jemnou roztečí NPT NPT vícezubý MIL-S-8879C 3A/3B Ne ANSI B2.1:83 ANSI B2.1:83 Standardní NPT Standardní NPT Závity pro vojenský a letecký průmysl s kontrolovaným rádiusem paty s možností dobrého obrobení boků závitu. D171 D172 Ano Závit National Pipe Thread pro armatury. D172 Ano Vysoce produktivní vícezubé břitové destičky pro závity NPT. D172 NWC Whitworth, BSW, BSP BS 84:1956, ISO 228/1:1982, Střední třída DIN 259 A Ano Široce rozšířený 55 tvar pro rozvody plynu a vody. D173 ND Připojení k otočnému koleni API částečný profil API SPEC. 7:1990 Standardní API Ne 60º tvar V s používaný pro připojení k otočnému koleni v ropném a plynárenském průmyslu včetně závitů V-.038R, V-.040, a V D173 NDC Připojení k otočnému koleni API plný profil API SPEC. 7:1990 Standardní API Ano 60º tvar V s používaný pro připojení k otočnému koleni v ropném a plynárenském průmyslu včetně závitů V-.038R, V-.040, a V-.050 plný profil včetně náběhu. D173 NDC-RD Oblý závit API API STD. 5B:1979 Standardní API RD Ano 60º tvar V s velkým rádiusem pro skříně, rozvody a potrubí plynu a ropy včetně oblých provedení s úhly 8 a 10 stupňů. D174 NDC-RD-M Oblý závit API vícezubý API STD. 5B:1979 Standardní API RD Ano Vysoce produktivní vícezubé závitovací destičky pro oblé závity API. D174 NA Acme ANSI B1.5:1988 3G Ne 29º zkosený závit pro pohonné šrouby v široké řadě oborů. D174 NAS Acme snížený ANSI B1.8:1988 2G Ne Snížený zkosený 29º závit pro pohonné šrouby v široké řadě oborů. D175 NTB-A Nerovnoramenný lichoběžníkový závit 7 boční tlačné vedení (tlačné) ANSI B1.9:1973 Třída 2 Ne Nepravidelný lichoběžníkový závit zuby pro axiálně zatížitelná ložiska používané v široké řadě oborů pro 7 boční tlačné vedení použijte tvar A. D175 NTB-B Nerovnoramenný lichoběžníkový závit, 45 vůle boku, (tažný) ANSI B1.9:1973 Třída 2 Ne Nepravidelný lichoběžníkový závit zuby pro axiálně zatížitelná ložiska používané v široké řadě oborů pro 45 vůli boku vedení použijte tvar A. D175 D167

75 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NT-K NT-1L NT NTP NOVINKY! NT-K počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NT2RK 2 0,10 1,91 0,70-3,00 1,25-3, NT3RK 3 0,17 2,49 1,25-4,00 2,00-5, NT4RK 4 0,17 3,25 1,25-6,25 2,00-6, NT2LK 2 0,10 1,91 0,70-3,00 1,25-3, NT3LK 3 0,17 2,49 1,25-4,00 2,00-5, NT4LK 4 0,17 3,25 1,25-6,25 2,00-6, NT-1L NT počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NT1L 1 0,08 1,09 1,00-2, počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NT2R 2 0,10 1,91 0,70-3,00 1,25-3, NT3R 3 0,17 2,49 1,25-4,00 2,00-5, NT4R 4 0,17 3,25 1,25-6,25 2,00-6, NT2L 2 0,10 1,91 0,70-3,00 1,25-3, NT3L 3 0,17 2, NT4L 4 0,17 3, NTP počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTP2R 2 0,10 1,91 0,70-3,00 1,25-3, NTP3R 3 0,17 2, NTP4R 4 0,17 3,25 1,25-6,25 2,00-6, NTP2L 2 0,10 1, NTP3L 3 0,17 2,49 1,25-4,00 2,00-5, NTP4L 4 0,17 3, Tvary závitů Částečný profil 60 NT-K, NT, NTP Částečný profil 60, vnitřní NT-1L D168

76 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NT-CK NT-CK NTF NTK NTU počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NT3RCK 3 0,34 2,46 2,5-4,0 4, NT4RCK 4 0,34 3,23 2,5-5,5 4,0-5, NT3LCK 3 0,34 2,46 2,5-4,0 4, NT4LCK 4 0,34 3,23 2,5-5,5 4,0-5, NTF počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTF2R 2 0,08 2,79 0,60-1,75 1,0-2, NTF3R 3 0,08 3,58 0,60-2,5 1,0-2, NTF4R 4 0,08 5,11 0,60-2,5 1,0-2, NTF2L 2 0,08 2,79 0,60-1,75 1,0-2, NTF3L 3 0,08 3,58 0,60-2,5 1,0-2, NTF4L 4 0,08 5,11 0,60-2,5 1,0-2, NTK počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTK2R 2 0,08 2,79 0,60-1,75 1,00-2, NTK3R 3 0,08 3,58 0,60-2,50 1,00-2, NTK2L 2 0,08 2,79 0,60-1,75 1,00-2, NTK3L 3 0,08 3,58 0,60-2,50 1,00-2, NTU počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTU4R 4U 0,11 3,18 1,25-6, Tvary závitů Částečný profil 60 NT-CK, NTF, NTK Částečný profil 60, vnější NTU D169

77 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NTC-M-E NTC-E NTC-I NTC-M-E počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTC3MR150E 3 0,20 3,68 1,50 NTC3MR200E 3 0,27 3,68 2,00 NTC-E počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTC3R10E 3 0,32 2,72 10 NTC3R11E 3 0,28 2,72 11 NTC3R12E 3 0,25 3,76 12 NTC3R13E 3 0,24 3,76 13 NTC3R14E 3 0,22 3,76 14 NTC3R16E 3 0,19 3,76 16 NTC3R18E 3 0,18 3,76 18 NTC3R20E 3 0,16 3,76 20 NTC3R24E 3 0,13 3,76 24 NTC3R28E 3 0,12 3,76 28 NTC3R32E 3 0,10 3,76 32 NTC3R7E 3 0,47 2,72 7 NTC3R8E 3 0,41 2,72 8 NTC3R9E 3 0,36 2,72 9 NTC3L10E 3 0,32 2,72 10 NTC3L12E 3 0,25 3,76 12 NTC3L16E 3 0,19 3,76 16 NTC3L8E 3 0,41 2,72 8 NTC-I počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NTC3R12I 3 0,10 3,76 12 NTC3R8I 3 0,18 2,72 8 NTC3L10I 3 0,13 2,72 10 NTC3L12I 3 0,10 3,76 12 NTC3L14I 3 0,09 3,76 14 NTC3L16I 3 0,08 3,76 16 NTC3L8I 3 0,18 2,72 8 Tvary závitů Vnější závit ISO metrický NTC-M-E Vnější závit UN USA NTC-E Vnitřní závit UN USA NTC-I D170

78 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NJ NJP NJF NJ počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NJ3010R16 3 0,25 2,49 16 NJ3014R12 3 0,33 2,49 12 NJ3020R8 3 0,49 2,49 8 NJ3010L16 3 0,25 2,49 16 NJ3014L12 3 0,33 2,49 12 NJ3020L8 3 0,49 2,49 8 NJP počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NJP3010R16 3 0,25 2,49 16 NJP3014R12 3 0,33 2,49 12 NJP3020R8 3 0,49 2,49 8 NJP3010L16 3 0,25 2,49 16 NJP3014L12 3 0,33 2,49 12 NJP3020L8 3 0,49 2,49 8 NJF počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NJF3005R32 3 0,13 3,58 32 NJF3006R28 3 0,15 3,58 28 NJF3007R24 3 0,17 3,58 24 NJF3008R20 3 0,20 3,58 20 NJF3009R18 3 0,22 3,58 18 NJF3010R16 3 0,25 3,58 16 NJF3012R14 3 0,28 3,58 14 NJF3007L24 3 0,17 3,58 24 NJF3008L20 3 0,20 3,58 20 NJF3009L18 3 0,22 3,58 18 Tvary závitů 60 0 Vnější závit UNJ NJ, NJP, NJF D171

79 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NJK NDC-V NDC-V-M NJK počet vnějších závitů na palec TPI počet vnitřních závitů na palec TPI K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E rozteč vnějšího rozteč vnitřního Katalogové číslo destičky mm mm závitu v mm závitu v mm NJK3005R32 3 0,13 3,58 32 NDC-V NJK3006R28 3 0,15 3,58 28 NJK3007R24 3 0,17 3,58 24 NJK3008R20 3 0,20 3,58 20 NJK3009R18 3 0,22 3,58 18 NJK3010R16 3 0,25 3,58 16 NJK3012R14 3 0,28 3,58 14 NJK3005L32 3 0,13 3,58 32 NJK3006L28 3 0,15 3,58 28 NJK3008L20 3 0,20 3,58 20 NJK3012L14 3 0,28 3,58 14 Velikost břitové RC E Katalogové číslo destičky mm mm TPI NDC3115VR75 3 0,10 3, NDC314VR75 3 0,08 3,66 14 NDC327VR75 3 0,05 3,66 27 NDC38VR75 3 0,13 2,54 8 NDC3115VL75 3 0,10 3, NDC38VL75 3 0,13 2,54 8 NDC-V-M (vícezubá destička) Velikost břitové RC E Katalogové číslo destičky mm mm TPI NDC8115VR75M 8 0,10 2, NDC88VR75M 8 0,13 2,41 8 NDC8115VL75M 8 0,10 2, NDC88VL75M 8 0,13 2,41 8 Tvary závitů /8P R max.1804p R min.1501p UNJ, vnější NJK ' NPT NDC-V, NDC-V-M D172

80 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NWC-E NWC-I ND NDC NWC-E K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E Katalogové číslo destičky mm mm TPI NWC3R11E 3 0,30 3,43 11 NWC3R14E 3 0,24 3,43 14 NWC-I Velikost břitové RC E Katalogové číslo destičky mm mm TPI NWC3L11I 3 0,30 3,43 11 ND (částečný profil) Velikost břitové RC E Katalogové číslo destičky mm mm TPI ND3038R 3 0,90 2,08 4 ND3040R 3 0,45 2,08 5 ND4050R 4 0,57 3,25 4 ND3038L 3 0,90 2,08 4 ND3040L 3 0,45 2,08 5 ND4040L 4 0,45 3,25 5 ND4050L 4 0,57 3,25 4 NDC (Plný profil) Tvary závitů Velikost břitové RC E Katalogové číslo destičky mm mm TPI NDC3040R3 3 0,45 3,73 5 NDC4038R2 4 0,90 4,65 4 NDC4040R3 4 0,45 3,73 5 NDC4050R2 4 0,57 4,65 4 NDC4050R3 4 0,57 4,65 4 NDC3040L3 3 0,45 3,73 5 NDC4038L2 4 0,90 4,65 4 NDC4040L3 4 0,45 3,73 5 NDC4050L2 4 0,57 4,65 4 NDC4050L3 4 0,57 4, ,1373P Whitworth BSW, BSP-vnější 0,1373P 55 Whitworth BSW, BSP-vnitřní Připojení k otočnému kolenu API NWC-E NWC-I ND, NDC D173

81 Závitovací břitové destičky Top Notch 55 první volba náhradní volba P M K N S H E RC NOVINKY! NDC-RD NDC-RD-M NA NDC-RD K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC E Katalogové číslo destičky mm mm TPI NDC310RDR75 3 0,36 3,18 10 NDC38RDR75 3 0,43 3,18 8 NDC310RDL75 3 0,36 3,18 10 NDC38RDL75 3 0,43 3,18 8 NDC-RD-M (vícebřitá destička) NA Velikost břitové RC E Katalogové číslo destičky mm mm TPI NDC68RDR75M 6 0,41 2,62 8 NDC68RDL75M 6 0,41 2,62 8 Velikost břitové RC E Katalogové číslo destičky mm mm TPI NA3R10 3 3,79 10 NA3R12 3 3,79 12 NA3R16 3 3,79 16 NA3R4 3 3,38 4 NA3R5 3 3,79 5 NA3R6 3 3,79 6 NA3R8 3 3,79 8 NA4R4 4 5,13 4 NA4R5 4 5,13 5 NA4R6 4 5,13 6 NA4R8 4 5,13 8 NA6R2 6 7,19 2 NA6R25 6 7, NA6R3 6 7,19 3 NA3L10 3 3,79 10 NA3L12 3 3,79 12 NA3L14 3 3,79 14 NA3L4 3 3,38 4 NA3L5 3 3,79 5 NA3L6 3 3,79 6 NA3L8 3 3,79 8 NA4L4 4 5,13 4 NA4L5 4 5,13 5 NA4L6 4 5,13 6 NA4L8 4 5,13 8 NA6L2 6 7,19 2 NA6L25 6 7, NA6L3 6 7,19 3 D174

82 Závitovací břitové destičky Top Notch první volba náhradní volba P M K N S H NOVINKY! NAS NTB-A NTB-B NAS NTB-A K68 KCU10 KCU25 KC5010 KC5025 KC5410 Velikost břitové RC CF E Katalogové číslo destičky mm mm mm TPI NAS3R10 3 0,940 3,79 10 NAS3R12 3 0,828 3,79 12 NAS3R14 3 0,701 3,79 14 NAS3R16 3 0,605 3,79 16 NAS3R4 3 2,550 3,79 NAS3R5 3 2,014 3,79 5 NAS3R6 3 1,656 3,79 6 NAS3R8 3 1,209 3,79 8 NAS3L10 3 0,940 3,79 10 NAS3L12 3 0,828 3,79 12 NAS3L16 3 0,605 3,79 16 NAS3L4 3 2,550 3,79 NAS3L5 3 2,014 3,79 5 NAS3L6 3 1,656 3,79 6 NAS3L8 3 1,209 3,79 8 Velikost břitové RC E Katalogové číslo destičky mm mm TPI NTB2RA 2 0,08 3, NTB3RA 3 0,17 4, NTB4RA 4 0,25 5, NTB2LA 2 0,08 3, NTB3LA 3 0,17 4, NTB4LA 4 0,25 5, NTB-B Velikost břitové RC E Katalogové číslo destičky mm mm TPI NTB2RB 2 0,08 0, NTB3RB 3 0,17 0, NTB4RB 4 0,25 0, NTB2LB 2 0,08 0, NTB3LB 3 0,17 0, NTB4LB 4 0,25 0, Tvary závitů Oblý závit API NDC-RD, NDC-RD-M Acme Nízký lichoběžníkový závit Acme NAS Nerovnoramenný lichoběžníkový závit (pilotový) tlačný, USA NTB-A Nerovnoramenný lichoběžníkový závit (pilotový) tažný, USA NTB-B D175

83 Držáky nástrojů A4 se zesílenou hlavou Hlavní aplikace Představení držáků nástrojů Kennametal A4 s malou upínací stopkou a zesílenou hlavou! Vyzkoušejte výhody použití A4 pro soustružení, zapichování a upichování na malých vícevřetenových soustruzích a dlouhotočných automatech. Nástroje A4 díky svému unikátnímu upínacímu systému a univerzální geometrii břitových destiček zaručují nejvyšší úběry různých druhů materiálů v oboru. Vlastnosti a výhody Velikosti upínacích stopek Metrické: 10 mm, 12 mm, 16 mm a 20 mm. Horní upínání Horní upínání zajišťuje vynikající stabilitu břitové destičky a maximální stabilitu při soustružení. Dosedací plocha ve tvaru V 120º vodící V-drážka lůžka břitové destičky zajišťuje stabilitu při všech zapichovacích a upichovacích operacích. Břitové destičky A4 Ve velikostech lůžka 1,5; 2; a 3. Metrické šířky: 1,5 mm, 2 mm a 3 mm. Břitové destičky pro zapichování: GUP, GMP, GMN. Upichovací břitové destičky: CF. Maximální hloubka řezu D max 26mm (CD 13mm) pro velikost lůžka 1,5. D max 34mm (CD 17mm) pro velikost lůžka 2; 3. Zušlechtěná ocel Zušlechtěná ocel omezuje průhyb, zajiš uje vyšší tuhost a maximální stabilitu. D176

84 Dosáhněte lepší kvalitu povrchu a rovinnost! Ideální pro upichování tyčí a trubek! Delší životnost nástroje! Vyšší výkon a produktivita! a4scl1616k0217 (Z-zatížení) typ: Celková deformace Jednotka: palce Čas: :53 AM max min D177

85 Držáky nástrojů A4 pro zapichování a soustružení Držáky nástrojů se zesílenou hlavou levostranný nástroj A4SC velikost lůžka D max CD W min H B FS L1 L2 HBL H1 H2 H3 upínací šroub Torx/ Torx Plus Katalogové číslo A4SCR1010K ,5 1, ,00 22, MS1156 T15 A4SCR1212K ,5 1, ,00 22, MS1156 T15 A4SCR1616K ,5 1, , MS1156 T15 A4SCR2020K ,5 1, , MS1156 T15 A4SCR1212K ,0 2, ,00 23, MS1160 T20 A4SCR1616K ,0 2, ,00 26, MS1944 T25 A4SCR1212K ,0 3, ,00 25, MS IP A4SCR1616K ,0 3, ,00 30, MS IP A4SCL1010K ,5 1, ,00 22, MS1156 T15 A4SCL1212K ,5 1, ,00 22, MS1156 T15 A4SCL2020K ,5 1, , MS1156 T15 A4SCL1616K ,5 1, , MS1156 T15 A4SCL1212K ,0 2, ,00 23, MS1160 T20 A4SCL1616K ,0 2, ,00 26, MS1944 T25 A4SCL1212K ,0 3, ,00 25, MS IP A4SCL1616K ,0 3, ,00 30, MS IP D178

86 Antivibrační nástroje Vnitřní tlumící systém pro snížení chvění, vibrací a harmonických kmitů při vyvrtávání hlubokých otvorů! Vlastní konstrukce zaručuje vynikající jakost povrchu a vyšší produktivitu. Široká nabídka produktů včetně vyvrtávacích tyčí, prodloužení, držáků pro rotační adaptéry a modulárních komponentů. Kratší seřizovací časy s nástroji pro rychlou výměnu KM nyní jako ISO standard! Nastavte předseřízené vyvrtávací tyče Kennametal po nasazení na stroj a optimalizujte výkonnost dle vaší konkrétní obráběcí operace. S antivibračními nástroji Kennametal dosáhnete užší tolerance, nižší množství neshodných dílů a vyšší životnost nástroje! Navštivte nebo kontaktujte svého nejbližšího autorizovaného distributora Kennametal.

87 Program přesně broušených břitových destiček Fix-Perfect v nových sortách Beyond! Hlavní aplikace Nepřekonatelný výkon těchto přesně broušených destiček vám zajišťuje prvotřídní přesnost výměny a odvod třísek při obrábění ocelí, litin a nerezových ocelí. Břitové destičky Fix-Perfect Beyond jsou ideálním řešením pro obrábění ve všech strojírenských oborech včetně energetického, automobilového a těžkého průmyslu a při všech aplikacích ve všeobecném strojírenství. Vlastnosti a výhody Vlastnosti Tangenciální tvar. Funkce Stabilní systém. Tuhý upínací systém. Velmi stabilní upínací systém a rychlá a snadná výměna břitových destiček. Až osm řezných hran (chráněných v upínacím lůžku). Až 8 řezných hran na břitovou destičku. Pozitivní geometrie. Velmi nízké řezné síly a vynikající utváření třísky. Přesně broušené břitové destičky. Vyšší přesnost při výměně břitové destičky. D180

88 Přínosy Spolehlivost procesu a vysoká produktivita. Spolehlivost procesu, vysoká produktivita a méně prostojů. Vyšší produktivita. Nižší vibrace, plynulé řezy, tiché řezy, bez deformace obrobku a vysoká jakost povrchu. Spolehlivost procesu. D181

89 Břitové destičky Fix-Perfect Systém značení Systém značení Beyond Fix-Perfect Inserts D2FIX-HP first choice alternate choice H S N K M P KCP10 KCP25 KCP40 KCU10 KCU25 L10 S Rε catalog number mm in mm in mm in D2FIX110403LHP 10, , , D2FIX110403RHP 10, , , D2FIX110403LHP D2FIX110404LHP D Tvar břitové destičky (rohový úhel) 2 Počet řezných hran FIX Vlastní systém 11 Délka řezné hrany 04 Tloušťka 03 Rohový rádius L Provedení břitové destičky HP Utvařeč třísky Nový systém značení Beyond Fix-Perfect původní katalogové číslo R151 popis břitové destičky s 2 pozitivními řeznými hranami, rohový rádius e = 56 nové katalogové číslo D2FIX110403RMS radiální síla síla posuvu řezná síla výsledná síla 10,000 9,000 8,000 7,000 6,000 5,000 4,000 3,000 2,000 1, ,069 8,117 7,428 1,127 1,183 1,292 1,286 1,116 8,383 8,459 KM CNMM RP KM CNMG RP C8FIX180816LRN konkurent jednostranné konkurent vlastní POZNÁMKA: Fix-Perfect zajišťuje minimálně o 10% nižší řezné síly díky pozitivní geometrii a zkosené vedlejší řezné hraně. D182

90 Břitové destičky Fix-Perfect Geometrie Dokončování D2FIX-FN P M K N S (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0, FN hloubka řezu (palce) a p P Ocel M Nerezová ocel K Litina N Neželezné materiály S Žáruvzdorné slitiny H Tvrzené materiály 0, , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n Střední obrábění C2FIX15-MN P M K N S D2FIX-MN P M K N S (palce) , , , , , , ,0.040 MN 0, , , , , , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n hloubka řezu (mm) a p (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0,16 0, MN hloubka řezu (palce) a p hloubka řezu (palce) a p C2FIX18-MN P M K N S K2FIX-MN P M K N S (palce) , , , , , , ,0.040 MN 0, , , , , , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n hloubka řezu (mm) a p (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0,16 0, MN hloubka řezu (palce) a p hloubka řezu (palce) a p 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n D2FIX-MS M N S (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0,16 0, MS hloubka řezu (palce) a p D2FIX-HP P M K N S (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0,16 0, HP hloubka řezu (palce) a p 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n (pokračování na další straně) D183

91 Břitové destičky Fix-Perfect Geometrie (pokračování z předchozí strany) Střední obrábění E2FIX-HP N (palce) , , ,3 4,0 2,5 1,6 1, HP 0,63 0,4 0,25 0,16 0, , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n hloubka řezu (mm) a p hloubka řezu (palce) a p P Ocel M Nerezová ocel K Litina N Neželezné materiály S Žáruvzdorné slitiny H Tvrzené materiály D4FIX-MN (palce) ,0.630 P M K N S hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0, MN hloubka řezu (palce) a p C8FIX-MP P M K N S (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0, MP hloubka řezu (palce) a p 0, ,1.004 Hrubování C8FIX-RP P M K N S 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n (palce) ,0.630 hloubka řezu (mm) a p 10, , , , , ,0.040 RP 0, , , , ,1.004 hloubka řezu (palce) a p D2FIX-RN P 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n (palce) ,0.630 hloubka řezu (mm) a p 10,0 6,3 4,0 2,5 1,6 1,0 0,63 0,4 0,25 0,16 0, RN hloubka řezu (palce) a p 0, (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n 0, ,025 0,063 0,16 0,4 1,0 2,5 (mm) velikost posuvu f n C8FIX15-RN P M K N S (palce) , , , , , ,6 RN.060 1, , , , , , , ,025 0,063 0,16 0,4 1,0 2,5 (mm) velikost posuvu f n hloubka řezu (mm) a p hloubka řezu (palce) a p C8FIX18-RN (palce) ,0.630 P M K N S 10, ,3 4,0 2,5 1, RN 1,0 0,63 0,4 0,25 0,16 0, , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n hloubka řezu (mm) a p hloubka řezu (palce) a p D184

92 Břitové destičky Fix-Perfect Volba nástroje Volba geometrie nástroje Břitová destička s 8 řeznými hranami Hrubování Použití pro přerušované řezy nebo silné okuje POUŽITÍ: -RP NEBO -RN (palce) , , , , RP -RN Střední soustružení Použití pro slabě přerušované řezy nebo slabé okuje POUŽITÍ: -MS hloubka řezu (mm) a p 2,5 1,6 1,0 0,63 0,4 0,25 0,16 RN RP MP hloubka řezu (palce) a p 0, , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 -MP velikost posuvu f n Břitové destičky se 2 a 4 řeznými hranami Hrubování Použití pro přerušované řezy nebo silné okuje POUŽITÍ: -RN (palce) , , , , RN Střední soustružení Použití pro slabě přerušované řezy a/nebo POUŽITÍ: -MN Dokončování Nepřerušované řezy, bez okují POUŽITÍ: -FN hloubka řezu (mm) a p 2,5 1,6 1,0 0,63 0,4 0,25 0,16 FN MN RN hloubka řezu (palce) a p 0, , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 -MN -FN velikost posuvu f n Břitové destičky se 2 řeznými hranami, vysoce pozitivní Střední soustružení Použití pro slabě přerušované řezy nebo slabé okuje POUŽITÍ: -HP NEBO -MS -HP -MS (palce) ,0.630 hloubka řezu (mm) a p 10, ,3 4,0 2,5 1,6 1,0 0,63 0,4 HP MS 0,25 0,16 0, , (mm) 0,025 0,063 0,16 0,4 1,0 2,5 velikost posuvu f n hloubka řezu (palce) a p D185

93 Břitové destičky Fix-Perfect Řezné podmínky Vyberte sortu P M K N S H těžce přerušované řezy KCP40/KCU25 KCU25 KCP25/KCU25 KCU25 KCU25 lehce přerušované řezy KCP25/KCU25 KCU25 KCP25/KCU25 KCU25 KCU25 proměnná hloubka řezu KCP10/KCU10 KCU10 KCP10/KCU10 KCU10 KCU10 KCU10 kontinuelní řez KCP10/KCU10 KCU10 KCP10/KCU10 KCU10 KCU10 KCU10 Volba řezné rychlosti Ocel materiálová skupina P Řezná rychlost m/min (SFM) počáteční podmínky sorta (200) (300) (400) (500) (617) (717) (800) (900) (1000) m/min SFM KCP KCU KCP KCP Nerezová ocel materiálová skupina M Řezná rychlost m/min (SFM) počáteční podmínky sorta (150) (233) (300) (383) (467) (550) (617) (700) (767) m/min SFM KCP KCU KCU Litina materiálová skupina K Řezná rychlost m/min (SFM) počáteční podmínky sorta (300) (450) (600) (750) (900) (1050) (1200) (1350) (1500) m/min SFM KCU KCU KCP KCP Neželezné kovy Řezná rychlost m/min (SFM) počáteční podmínky materiálová skupina sorta (500) (750) (1000) (1267) (1533) (1783) (2033) (2283) (2533) m/min SFM N KCU Žáruvzdorné slitiny materiálová skupina S Řezná rychlost m/min (SFM) počáteční podmínky sorta (117) (150) (183) (217) (250) (283) (317) (400) (467) m/min SFM KCU KCU Tvrzené oceli Řezná rychlost m/min (SFM) počáteční podmínky materiálová skupina sorta (17) (50) (83) (117) (150) (183) (217) (250) (283) m/min SFM H KCU D186

94 Břitové destičky Fix-Perfect Nástrojový systém Nástrojový systém Fix-Perfect Tento nástrojový systém je se 2, 4 nebo 8 řeznými hranami ideálním doplňkem k ISO nástrojům. Příklady na následující straně popisují rozsah možného použití. Systém Fix-Perfect přináší: Nižší řezné síly. Jednoduché, drobivé třísky. Vyšší posuvy a hloubky řezů. (pokračování na další straně) D187

95 Břitové destičky Fix-Perfect Nástrojový systém (pokračování z předchozí strany) štíhlých hřídelí (upnutí i pouze na jedné straně) s délkou vyložení od vřetene >8 x D a s vysokou geometrickou přesností a kvalitou povrchu. Obrábění nestabilně upnutých obrobků (např. v otočném sklíčidle). Vnější obrábění tenkostěnných obrobků. kombinací materiálů s různou obrobitelností, např. hliník s nerezovými nebo chemicky odolnými ocelemi. Přerušované soustružení svarů. D188

96 Břitové destičky Fix-Perfect Porovnávací tabulka původní katalogové číslo nové katalogové b t b f číslo mm palcové mm palcové γ mm palcové γ f NOVINKA C2FIX110404LMN 2, , , NOVINKA C2FIX110404RMN 2, , , L171 C2FIX110405LMN 2, , , R171 C2FIX110405RMN 2, , , NOVINKA C2FIX110408LMN 2, , , NOVINKA C2FIX110408RMN 2, , , NOVINKA C2FIX150504LMN 2, , , NOVINKA C2FIX150504RMN 2, , , L171 C2FIX150505LMN 2, , , R171 C2FIX150505RMN 2, , , NOVINKA C2FIX150508LMN 2, , , NOVINKA C2FIX150508RMN 2, , , L172 C2FIX150510LMN 3, , , R172 C2FIX150510RMN 3, , , NOVINKA C2FIX150512LMN 3, , , NOVINKA C2FIX150512RMN 3, , , L171 C2FIX180610LMN 3, , , R171 C2FIX180610RMN 3, , , L172 C2FIX180615LMN 4, , , R172 C2FIX180615RMN 4, , , L152 D2FIX150505LFN 3, H H 20 0, R152 D2FIX150505RFN 3, H H 20 0, L173 D2FIX110403LMN 2, , , R173 D2FIX110403RMN 2, , , NOVINKA D2FIX110404LMN 2, , , NOVINKA D2FIX110404RMN 2, , , L171 D2FIX110405LMN 2, , , R171 D2FIX110405RMN 2, , , R175 D2FIX150503RMN 2,2* , , NOVINKA D2FIX150504LMN 2, , , NOVINKA D2FIX150504RMN 2, , , L171 D2FIX150505LMN 2, , , R171 D2FIX150505RMN 2, , , NOVINKA D2FIX150508LMN 2, , , NOVINKA D2FIX150508RMN 2, , , L173 D2FIX150510LMN 3, , , R173 D2FIX150510RMN 3, , , L171 D2FIX180610LMN 3, , , R171 D2FIX180610RMN 3, , , L172 D2FIX150505LRN 2, , , R172 D2FIX150505RRN 2, , , L154 D2FIX150503LMS 3, H H 25** Ostrá Ostrá Ostrá R154 D2FIX150503RMS 3, H H 25** Ostrá Ostrá Ostrá L155 D2FIX150505LMS 3,0* H H 25** Ostrá Ostrá Ostrá H broušený utvařeč. * Odchylka od starého katalogového čísla. ** Upínací úhel hřbetu 7. K dispozici je také upínací úhel hřbetu 12 (dle typu držáku), pak γ= 20. (pokračování na další straně) D189

97 Břitové destičky Fix-Perfect Porovnávací tabulka (pokračování z předchozí strany) původní katalogové číslo nové katalogové b t b f číslo mm palcové mm palcové γ mm palcové γ f R155 D2FIX150505RMS 3,0* H H 25** Ostrá Ostrá Ostrá L151 D2FIX110403LHP 2, H H 20 Ostrá Ostrá Ostrá R151 D2FIX110403RHP 2, H H 20 Ostrá Ostrá Ostrá NOVINKA D2FIX110404LHP 2, H H 20 Ostrá Ostrá Ostrá NOVINKA D2FIX110404RHP 2, H H 20 Ostrá Ostrá Ostrá L151 D2FIX150503LHP 3, H H 20 Ostrá Ostrá Ostrá R151 D2FIX150503RHP 3, H H 20 Ostrá Ostrá Ostrá NOVINKA D2FIX150504LHP 3, H H 20 Ostrá Ostrá Ostrá NOVINKA D2FIX150504RHP 3, H H 20 Ostrá Ostrá Ostrá NOVINKA D2FIX150508LHP 3, H H 20 Ostrá Ostrá Ostrá NOVINKA D2FIX150508RHP 3, H H 20 Ostrá Ostrá Ostrá L145 E2FIX100505LHP 28 Ostrá Ostrá Ostrá R145 E2FIX100505RHP 28 Ostrá Ostrá Ostrá L171 K2FIX150505LMN 2, , , R171 K2FIX150505RMN 2, , , L173 D4FIX140603LMN 2, , , R173 D4FIX140603RMN 2, , , NOVINKA D4FIX140604LMN 2, , , NOVINKA D4FIX140604RMN 2, , , L171 D4FIX140605LMN 2, , , R171 D4FIX140605RMN 2, , , NOVINKA D4FIX140608LMN 2, , , NOVINKA D4FIX140608RMN 2, , , L171 C8FIX120503LMP 1, , R171 C8FIX120503RMP 1, , L171 C8FIX150603LMP 2, , R171 C8FIX150603RMP 2, , L171 C8FIX180805LMP 2, , R171 C8FIX180805RMP 2, , L121 C8FIX120503LRP R121 C8FIX120503RRP 6 NOVINKA C8FIX120504LRP 6 NOVINKA C8FIX120504RRP L122 C8FIX120505LRP R122 C8FIX120505RRP 6 NOVINKA C8FIX120508LRP 6 NOVINKA C8FIX120508RRP 6 NOVINKA C8FIX120512LRP 6 NOVINKA C8FIX120512RRP L121 C8FIX150605LRN 6 0, R121 C8FIX150605RRN 6 0, L122 C8FIX150608LRN 6 0, R122 C8FIX150608RRN 6 0, NOVINKA C8FIX150612LRN 6 0, NOVINKA C8FIX150612RRN 6 0, L121 C8FIX180808LRN 6 0, R121 C8FIX180808RRN 6 0, L122 C8FIX180812LRN 6 0, R122 C8FIX180812RRN 6 0, H broušený utvařeč * Odchylka od starého katalogového čísla. ** Upínací úhel hřbetu 7. K dispozici je také upínací úhel hřbetu 12 (dle typu držáku), pak γ= 20. D190

98 Břitové destičky Fix-Perfect první volba alternativní volba P M K N S H C2FIX-MN KCP10 KCP25 KCP40 KCU10 KCU25 Katalogové číslo L10 mm S mm Rε mm C2FIX110404LMN 10,70 4,00 0,40 C2FIX110404RMN 10,70 4,00 0,40 C2FIX110405LMN 10,70 4,00 0,50 C2FIX110405RMN 10,70 4,00 0,50 C2FIX110408LMN 10,70 4,00 0,80 C2FIX110408RMN 10,70 4,00 0,80 C2FIX150504LMN 14,70 5,00 0,40 C2FIX150504RMN 14,70 5,00 0,40 C2FIX150505LMN 14,70 5,00 0,50 C2FIX150505RMN 14,70 5,00 0,50 C2FIX150508LMN 14,60 5,00 0,80 C2FIX150508RMN 14,60 5,00 0,80 C2FIX150510LMN 14,50 5,00 1,00 C2FIX150510RMN 14,50 5,00 1,00 C2FIX150512LMN 14,50 5,00 1,20 C2FIX150512RMN 14,50 5,00 1,20 C2FIX180610LMN 17,50 6,00 1,00 C2FIX180610RMN 17,50 6,00 1,00 C2FIX180615LMN 17,50 6,00 1,50 C2FIX180615RMN 17,50 6,00 1,50 D191

99 Břitové destičky Fix-Perfect první volba alternativní volba P M K N S H D2FIX-MN L10 S Rε Katalogové číslo mm mm mm D2FIX110403LMN 10,70 4,00 0,30 D2FIX110403RMN 10,70 4,00 0,30 KCP10 KCP25 KCP40 KCU10 KCU25 D2FIX110404LMN 10,60 4,00 0,40 D2FIX110404RMN 10,60 4,00 0,40 D2FIX110405LMN 10,50 4,00 0,50 D2FIX110405RMN 10,50 4,00 0,50 D2FIX150503RMN 14,70 5,00 0,30 D2FIX150504LMN 14,60 5,00 0,40 D2FIX150504RMN 14,60 5,00 0,40 D2FIX150505LMN 14,50 5,00 0,50 D2FIX150505RMN 14,50 5,00 0,50 D2FIX150508LMN 14,20 5,00 0,80 D2FIX150508RMN 14,20 5,00 0,80 D2FIX150510LMN 14,00 5,00 1,00 D2FIX150510RMN 14,00 5,00 1,00 D2FIX180610LMN 17,00 6,00 1,00 D2FIX180610RMN 17,00 6,00 1,00 D192

100 Břitové destičky Fix-Perfect první volba alternativní volba P M K N S H D2FIX-HP KCP10 KCP25 KCP40 KCU10 KCU25 L10 S Rε Katalogové číslo mm mm mm D2FIX110403LHP 10,10 4,00 0,30 D2FIX110403RHP 10,10 4,00 0,30 D2FIX110404LHP 10,00 4,00 0,40 D2FIX110404RHP 10,00 4,00 0,40 D2FIX150503LHP 14,10 5,00 0,30 D2FIX150503RHP 14,10 5,00 0,30 D2FIX150504LHP 14,00 5,00 0,40 D2FIX150504RHP 14,00 5,00 0,40 D2FIX150508LHP 13,60 5,00 0,80 D2FIX150508RHP 13,60 5,00 0,80 D2FIX-MS L10 S Rε Katalogové číslo mm mm mm D2FIX150505RMS 13,90 5,00 0,50 D2FIX150505LMS 13,90 5,00 0,50 D2FIX150503RMS 14,10 5,00 0,30 D2FIX150503LMS 14,10 5,00 0,30 D2FIX-FN L10 S Rε Katalogové číslo mm mm mm D2FIX150505RFN 13,90 5,00 0,50 D2FIX150505LFN 13,90 5,00 0,50 D193

101 Břitové destičky Fix-Perfect první volba alternativní volba P M K N S H D2FIX-RN KCP10 KCP25 KCP40 KCU10 KCU25 L10 S Rε Katalogové číslo mm mm mm D2FIX150505LRN 14,50 5,00 0,50 D2FIX150505RRN 14,50 5,00 0,50 E2FIX-HP L10 S Rε Katalogové číslo mm mm mm E2FIX100505RHP 10,50 5,00 0,50 E2FIX100505LHP 10,50 5,00 0,50 D194

102 Břitové destičky Fix-Perfect první volba alternativní volba P M K N S H K2FIX-MN KCP10 KCP25 KCP40 KCU10 KCU25 L10 S Rε Katalogové číslo mm mm mm K2FIX150505RMN 14,50 5,00 0,50 K2FIX150505LMN 14,50 5,00 0,50 D4FIX-MN L10 S Rε Katalogové číslo mm mm mm D4FIX140603LMN 7,20 5,90 0,30 D4FIX140603RMN 7,20 5,90 0,30 D4FIX140604LMN 7,10 5,90 0,40 D4FIX140604RMN 7,10 5,90 0,40 D4FIX140605LMN 7,00 5,90 0,50 D4FIX140605RMN 7,00 5,90 0,50 D4FIX140608LMN 6,70 5,90 0,80 D4FIX140608RMN 6,70 5,90 0,80 D195

103 Břitové destičky Fix-Perfect první volba alternativní volba P M K N S H C8FIX-RN KCP10 KCP25 KCP40 KCU10 KCU25 L10 S Rε Katalogové číslo mm mm mm C8FIX150605LRN 9,10 6,60 0,50 C8FIX150605RRN 9,10 6,60 0,50 C8FIX150608LRN 8,90 6,60 0,80 C8FIX150608RRN 8,90 6,60 0,80 C8FIX150612LRN 8,60 6,60 1,20 C8FIX150612RRN 8,60 6,60 1,20 C8FIX180808LRN 10,90 7,90 0,80 C8FIX180808RRN 10,90 7,90 0,80 C8FIX180812LRN 10,60 7,90 1,20 C8FIX180812RRN 10,60 7,90 1,20 C8FIX-RP L10 S Rε Katalogové číslo mm mm mm C8FIX120503LRP 7,30 5,50 0,30 C8FIX120503RRP 7,30 5,50 0,30 C8FIX120504LRP 7,20 5,50 0,40 C8FIX120504RRP 7,20 5,50 0,40 C8FIX120505LRP 7,10 5,50 0,50 C8FIX120505RRP 7,10 5,50 0,50 C8FIX120508LRP 6,90 5,50 0,80 C8FIX120508RRP 6,90 5,50 0,80 C8FIX-MP L10 S Rε Katalogové číslo mm mm mm C8FIX120503LMP 7,30 5,50 0,30 C8FIX120503RMP 7,30 5,50 0,30 C8FIX150603LMP 9,30 6,60 0,30 C8FIX150603RMP 9,30 6,60 0,30 C8FIX180805LMP 11,10 7,90 0,50 C8FIX180805RMP 11,10 7,90 0,80 D196

104 Kennametal Konnect je náš zákaznický, dynamický, informační a objednávkový portál a nástroj, který poskytuje informace o nejlepších nástrojích, zkušenostech a zejména o výkonnosti. Další informace a online registraci naleznete na. Hledáte nejnovější úpravy řešení nástrojů? Rozměry a specifikace vysoce výkonných obráběcích nástrojů? Nebo potřebujte vybrat správnou břitovou destičku s nejlepší geometrií a povlakem pro daný typ obrobku? Tyto a další informace naleznete na. Přístup na naše stránky je 24 hodin denně, 7 dní v týdnu. Když cestujete, nepotřebujte s sebou katalog. Jednoduše běžte na a jste připojeni. V našem e-katalogu se vyhledává podle obrázků a produkty jsou setříděny přesně jako tomu je v tištěné verzi katalogu. Zjistěte si cenu, dostupnost a objednávejte přímo přes e-katalog. V databázi produktů si dokonce můžete stáhnout i detailní CAD výkresy. D197
