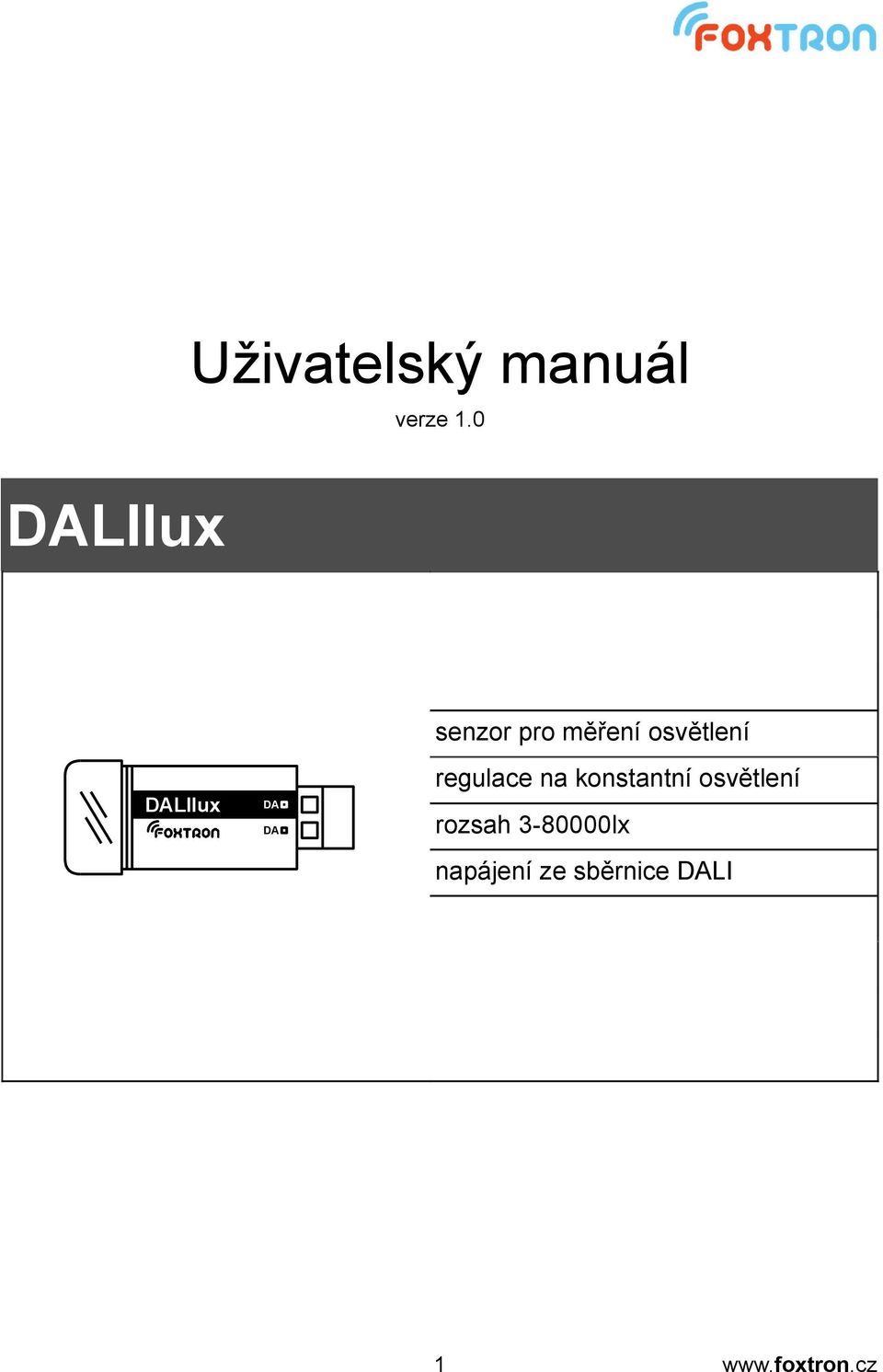

1 LIlux Uživatelský manuál verze 1.0 senzor pro měření osvětlení LIlux regulace na konstantní osvětlení rozsah lx napájení ze sběrnice LI 1

2 LIlux je univerzální senzor osvětlení a regulátor osvětlení na konstantní osvětlení. Nastavení se provádí programem, který je k senzoru LIlux dostupný zdarma. Zapnutí a vypnutí regulace či nastavení úrovně osvětlení na kterou má být regulováno je možné z libovolného LI ovladače pomocí standardních zpráv sběrnice LI. Technická specifikace sběrnice LI počet regulovaných skupin 1 napájení (ze sběrnice LI) 4 ma maximální průřez vodičů 1,5 mm 2 stupeň krytí IP53 pracovní teplota okolí 0 50 C skladovací teplota C hmotnost 15 g Zapojení svorek LIlux označení popis sběrnice LI, dva vodiče vzájemně záměnné Funkce LIlux je univerzální senzor osvětlení a regulátor osvětlení na konstantní osvětlení, který umožňuje řídit jednu skupinu světel na sběrnici LI. Řízená skupina osvětlení je přímo ovládaná jednotkou LIlux bez nutnosti použití dalšího kontroléru. V senzoru LIlux je nastavitelné, zda při dostatečném osvětlení zůstane osvětlení svítit na minimální úroveň nebo zda se mají po nastavené době úplně vypnout. 2

3 Adresace a nastavení ovládané skupiny světel a další nastavení se provádí programem LIconfig, který je zdarma ke stažení na stránkách výrobce. Zapnutí a vypnutí regulace či nastavení úrovně osvětlení na kterou má být regulováno je možné z libovolného LI ovladače pomocí standardních zpráv sběrnice LI. Ovládání Ovládání senzoru LIlux se provádí pomocí povelů pro skupinu. Skupina senzoru LIlux je vždy o jednu vyšší než je skupina světel, která je senzorem ovládána. ovládaná skupina světel skupina senzoru LIlux broadcast není ve skupině broadcast Ovládání senzoru LIlux se provádí pomocí zpráv standardního LI. Následující tabulka ukazuje tyto zprávy a jejich význam pro senzor osvětlení LIlux. Zprávy musejí být posílány na skupinovou adresu senzoru LIlux. LI příkaz DIRECT ARC POWER CONTROL (P) OFF UP, DOWN, ON AND STEP UP, DOWN AND OFF adresace: skupina senzoru LIlux, zhasnutí ovládané skupiny (pouze pro úroveň 0%), zhasnutí ovládané skupiny spuštění regulace, nastavení požadované úrovně na aktuální hodnotu osvětlení význam pro senzor LIlux adresace: broadcast nebo skupina ovládaných světel STEP UP, STEP DOWN - RECALL MIN LEVEL, RECALL MAX LEVEL spuštění regulace GO TO SCENE

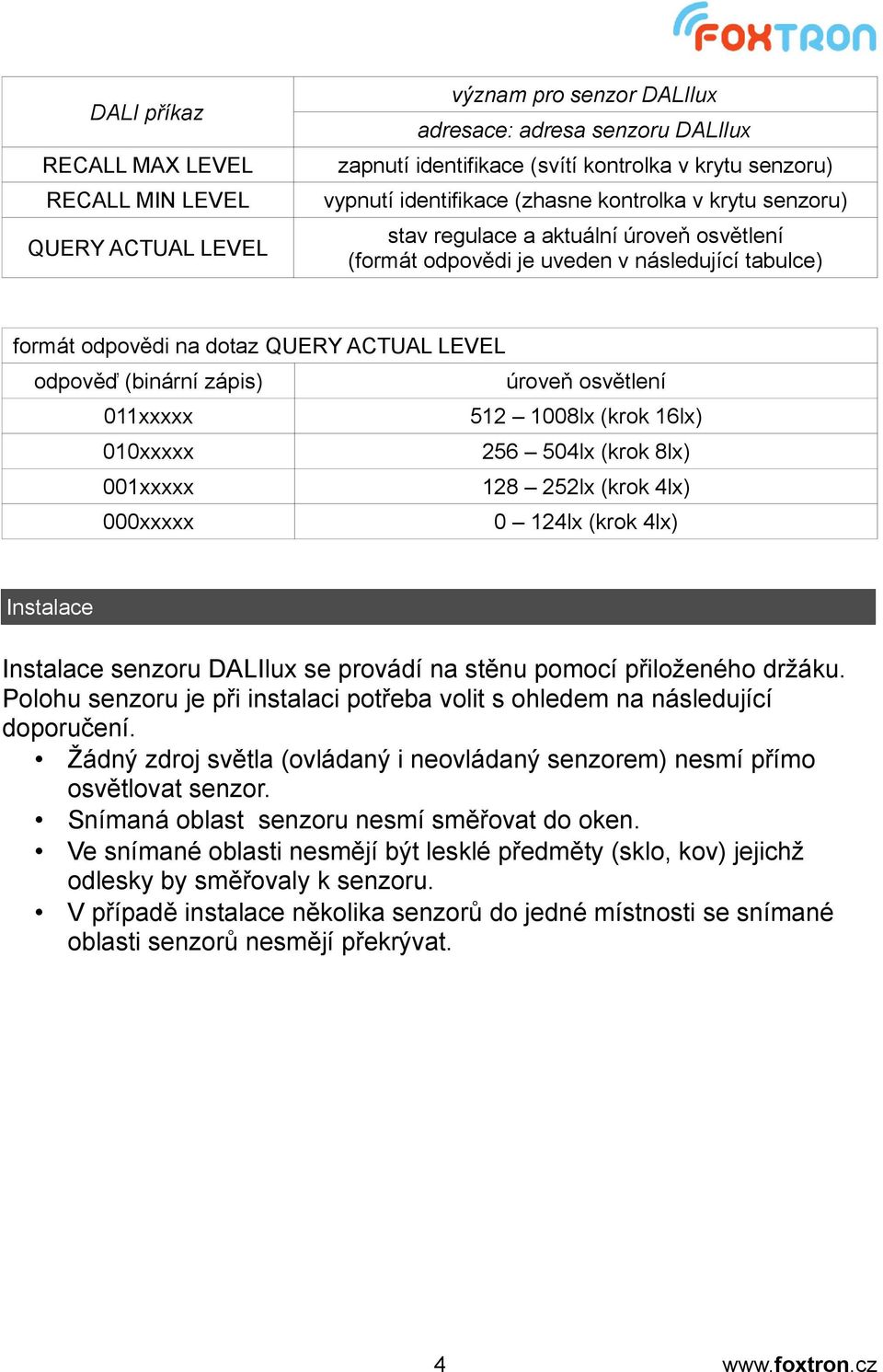

4 LI příkaz RECALL MAX LEVEL RECALL MIN LEVEL QUERY ACTUAL LEVEL význam pro senzor LIlux adresace: adresa senzoru LIlux zapnutí identifikace (svítí kontrolka v krytu senzoru) vypnutí identifikace (zhasne kontrolka v krytu senzoru) stav regulace a aktuální úroveň osvětlení (formát odpovědi je uveden v následující tabulce) formát odpovědi na dotaz QUERY ACTUAL LEVEL odpověď (binární zápis) úroveň osvětlení 011xxxxx lx (krok 16lx) 010xxxxx lx (krok 8lx) 001xxxxx lx (krok 4lx) 000xxxxx 0 124lx (krok 4lx) Instalace Instalace senzoru LIlux se provádí na stěnu pomocí přiloženého držáku. Polohu senzoru je při instalaci potřeba volit s ohledem na následující doporučení. Žádný zdroj světla (ovládaný i neovládaný senzorem) nesmí přímo osvětlovat senzor. Snímaná oblast senzoru nesmí směřovat do oken. Ve snímané oblasti nesmějí být lesklé předměty (sklo, kov) jejichž odlesky by směřovaly k senzoru. V případě instalace několika senzorů do jedné místnosti se snímané oblasti senzorů nesmějí překrývat. 4

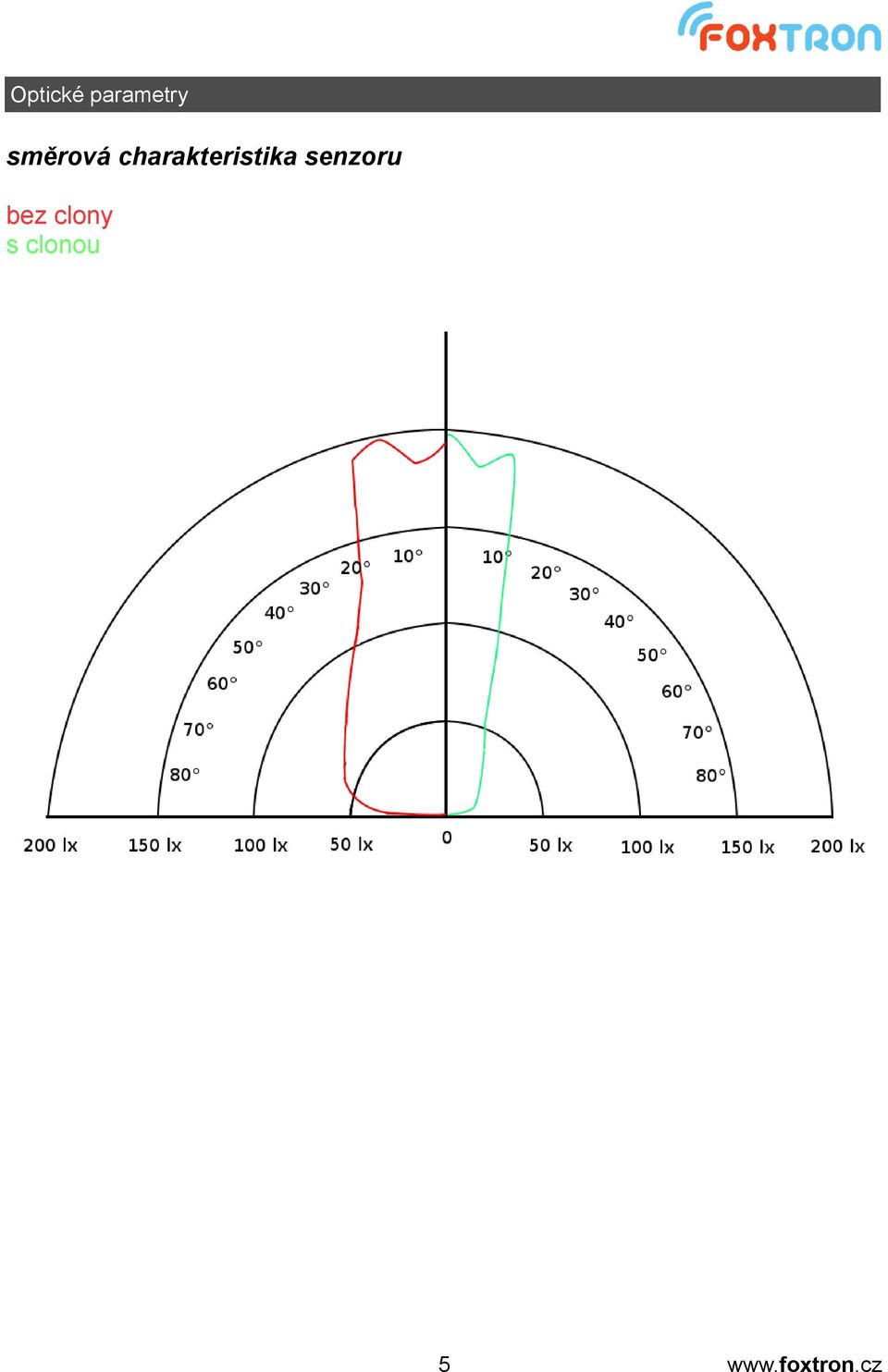

5 Optické parametry směrová charakteristika senzoru bez clony s clonou 5

6 spektrální citlivost V senzoru LIlux je použit speciální čip, jehož spektrální citlivost je velmi blízká spektrální citlivosti lidského oka. Vliv infračerveného a ultrafialového světla je potlačen. Další výhodou je, že senzor spolehlivě pracuje pro všechny světelné zdroje (denní světlo, klasické žárovky, zářivky..) bez nutnosti nastavení. 6

7 Rozměry [mm] tel: web: 7
