1 Schöck Tronsole typ SCHÖCK TRONSOLE Prvek pro přerušení kročejového hluku mezi schodišťovým ramenem a schodišťovou zdí Schöck Tronsole typ NOVINKA! Nyní ve více variantách schodišťové rameno prefabrikát točitého ramene schodišťová stěna zdivo nebo beton přenáší velkou posouvající sílu vysoká jistota projektování: typově zkoušeno, technicky protihlukově zkoušeno, protipožárově zkoušeno trvanlivost, stabilita: trn z nerezi (nebo žárově pozinkované oceli) znovu použitelnost montážních dílů: jednoduchá a bezpečná vestavba ve výrobně prefabrikátů vysoká izolace kročejového hluku Obsah Uspořádání v konstrukci / Popis prvku Varianty Uspořádání prvků Dimenzační tabulka / Rozměry Přídavná stavební výztuž Přídavná stavební výztuž / Materiál Montážní návod pro prefabrikaci Montážní návod pro monolitické schodiště Systém ochrany proti hluku Schöck Tronsole typ

2 Schöck Tronsole typ Uspořádání v konstrukci / Popis prvku soklová dlaždice Schöck Spárová deska typ PL okrajový pásek elastická spára protipožární manžeta (volitelně) Schöck Tronsole typ zvukově izolační stěnové pouzdro 6) pouzdro trnu 5) 40 schodišťové rameno 120/ ocelová deska pro rozložení tlaku pravoúhlý dutý profil z nerezi nebo pozinkovaný PUR Elastomerové ložisko Schöck Tronsole typ zvukově izolační stěnové pouzdro 6) stěna vyhnout se akustickým mostům pravoúhlý dutý profil z nerezi materiál č nebo pozinkovaný Typ zkoušky 1) Kročejová neprůzvučnost 2) míra změny kročejové neprůzvučnosti L* w = 27 db C L n,w,r 39 db Vzduchová neprůzvučnost 3) namá vliv na vzduchovou neprůzvučnost stěny Protipožární ochrana 4) třída protipožární odolnosti F 90 volitelně k dostání protipožární manžeta Ochrana proti korozi výstužné pruty z nerezové oceli materiál č , nebo stavební oceli S 355 J0, žárově zinkované ocelová deska pro rozložení tlaku vysoce kvalitní PUR Elastomerové ložisko (charakteristika viz str. 96) pouzdro trnu pro zabudování do prefabrikátu mezipodesty 5) Možné uspořádání Schöck Tronsole typ FT 1) zpráva typové zkoušky Nr. L , zemský živnostenský úřad Baden-Württemberk 2) IBP zpráva o zkoušce Nr P 324/94, ITA Wiesbaden 3) posudek na vzduchovou neprůzvučnost podle DIN 52210, Nr. L P18, ITA Wiesbaden 4) posudek o protipožární ochraně Nr. 045/99 Nau- (3957/9579), MPA Braunschweig 5) u monolitického provedení schodiště nemusí být použito pouzdro trnu 6) u monolitického provedení stěny je možno použít ochranné plechové stěnové pouzdro s přírubou 34

3 Schöck Tronsole typ Varianty SCHÖCK TRONSOLE Schodiště zhotovené na stavbě Stěna vyzděná Stěna monolitická zvukově izolační stěnové pouzdro zvukově izolační stěnové pouzdro pravoúhlý dutý profil z nerezi nebo pozinkovaný pravoúhlý dutý profil z nerezi nebo pozinkovaný ochranné stěnové pouzdro s přírubou Schöck Tronsole typ -A2-W / -Z-W: u monolitického provedení schodiště nemusí být použito pouzdro trnu. Schodiště prefabrikované Schöck Tronsole typ -A2-WN / -Z-WN: u monolitického provedení schodiště nemusí být použito pouzdro trnu. Stěnové pouzdro je opatřeno ochranným plechovým stěnovým pouzdrem s přírubou. zvukově izolační stěnové pouzdro pravoúhlý dutý profil z nerezi nebo pozinkovaný zvukově izolační stěnové pouzdro pravoúhlý dutý profil z nerezi nebo pozinkovaný pouzdro trnu pro zabudování do prefabrikátu mezipodesty pouzdro trnu s přírubou pro zabudování do formy prefabrikátu Schöck Tronsole typ -A2-W-L / -Z-W-L: standardní varianta pro přípravu prefabrikátů. Pouzdro trnu se používá s montážním elementem nebo montážní kostkou v bednění nebo formě prefabrikátu. Schöck Tronsole typ -A2-W-LN / -Z-W-LN: plechové pouzdro trnu je opatřeno přírubou k přibití na bednění nebo formu prefabrikátu. Schöck Tronsole typ Použití Pouzdro trnu Trn Stěnové pouzdro Nové značení Předchozí značení Pouzdro trnu Pouzdro trnu s přírubou Pravoúhlý dutý profil z nerezi Pravoúhlý dutý profil pozinkovaný Stěnové pouzdro Ochranné stěnové pouzdro s přírubou -A2-W-L -A2-W-LN -Z-W-L -Z-W-LN ( nerez FT) ( nerez FT NL) ( pozink FT) ( pozink FT NL) Prefa -A2-W ( nerez OB M) -A2-WN ( nerez OB B) -Z-W ( pozink OB M) Monolit -Z-WN ( pozink OB B) 35

4 Schöck Tronsole typ Uspořádání prvků oddělení Schöck Spárovou deskou PL alternativní umístění prvků zvukově-izolační uložení s Schöck Tronsole typ F Schöck Tronsole typ hlavní podesta (plovoucí mazanina) 200 oddělení Schöck Spárovou deskou PL Půdorys: možné uspořádání Schöck Tronsole typ alternativní umístění prvků 200 "patní" uložení "temenní" uložení osa výztuže Schema: uspořádání prvků Schöck Tronsole typ - "temenní" uložení mezi výztuží desky 60 osa výztuže Schema: uspořádání prvků Schöck Tronsole typ - "patní" uložení mezi výztuží desky 60 Schema: uspořádání prvků Schöck Tronsole typ nad výztuží desky Možné uspořádání prvků Schöck Tronsole typ 36 osa výztuže 120 alternativní umístění prvků "patní" uložení "temenní" uložení "patní" uložení "temenní" uložení

5 Schöck Tronsole typ Dimenzační tabulka / Rozměry SCHÖCK TRONSOLE šířka spáry přípustná smyková síla [mm] [kn/prvek] skladebné prvky délka šířka výška Schöck Tronsole typ [mm] [mm] [mm] pravoúhlý dutý profil - trn (t = 4 mm) při měření je třeba dbát na stavební tolerance resp. šířku spár - mezihodnoty smykových sil se mohou lineárně interpolovat - přípustná smyková síla může být při uspořádání 2 prvků Schöck Tronsole typ při dodržení minimálního odstupu 130 mm + 2d zdvojit. (d = tloušťka schod. desky) pouzdro trnu stěnové pouzdro (chrání proti kroč. hluku) protipožární tloušťka: manžeta při šířce spár 30 mm je třeba použít 2 manžety Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. pouzdro trnu pravoúhlý dutý profil - trn 66 x 40 x 4 stěnové pouzdro l= Řez: Schöck Tronsole typ ocelová deska pro rozložení tlaku PUR Elastomerové ložisko 120 x 110 x 10 Řez: Schöck Tronsole typ pouzdro trnu pravoúhlý dutý profil - trn stěnové pouzdro 66 x 40 x 4 l=330 flexibilní materiál Pohled shora: Schöck Tronsole typ Protipožární manžeta Schöck Tronsole typ 37

6 Schöck Tronsole typ Přídavná stavební výztuž Zabudování prvku Schöck Tronsole Pohled: "temenní" uložení typ mezi výztuž desky Pohled: "patní" uložení Pos. 1 Pos Pos. 4a 20 Pos. 4a Pos. 2 Pos ,75 d eff ** 20* ,5 d eff ** 0,75 d eff ** 0,5 d eff ** 0,75 d eff ** 20* Řez: "temenní" uložení Řez: "patní" uložení 0,5 d eff ** 0,5 d eff ** 0,75 d eff ** Pos Pos. 4a 35 20* Pos Pos Pos. 4a 35 20* 60 Pos *) při F 90 je třeba dodržet požadavky krytí betonem 35 mm dle DIN 4102 **) d eff viz str. 39 Zabudování prvku Schöck Tronsole typ nad výztuž desky Pohled: Řez: 60 Pos Pos Pos. 4b * 0,75 d eff ** ,5 d eff ** 2 P 8 (konstruktiv) 20* 120 0,75 d eff ** 0,5 d eff ** *) při F 90 je třeba dodržet požadavky krytí betonem 35 mm dle DIN 4102 **) d eff viz str

7 h Schöck Tronsole typ Přídavná stavební výztuž SCHÖCK TRONSOLE Pos. 1: Smyčka* P 10/P 12 Pos. 2: Třmínek P 8/P 10/P pro P pro P 12 *) konce prutů jsou v odpovídajícím směru vůči schodišťovým deskám ohnuty o 15 nahoru / dolů. 100 : Třmínek P 6/P 8/P 10 b = 1,5 d eff l b, net Prut P l b,net [mm] [mm] C20/25 C30/ Tloušťka desky h [mm] vytrhávací kužel b 1) [mm] b 1) [mm] F Pos. 4a : Příložka P 6/P 8/P 10/P 12 Pos. 4b : Příložka P 6/P 8/P 10/P 12 l b, net b = 1,5 d eff 65 vytrhávací kužel l b, net b = 1,5 d eff 130 b = 1,5 d eff l b, net vytrhávací kužel vytrhávací kužel l b, net 65 Zjištění efektivní užitné statické výšky vytrhávací kužel d eff vytrhávací kužel h d eff 1 F 0: d eff = h 2 c nom PPos4 2 PPos1 F 90: d 1 eff = h c nom,o c nom,u PPos4 2 PPos1 1) Pro krytí betonem c nom = 20 mm resp. u požární odolnosti F 90 (krytí spodní výztuže 35 mm - viz také strana 38) 39

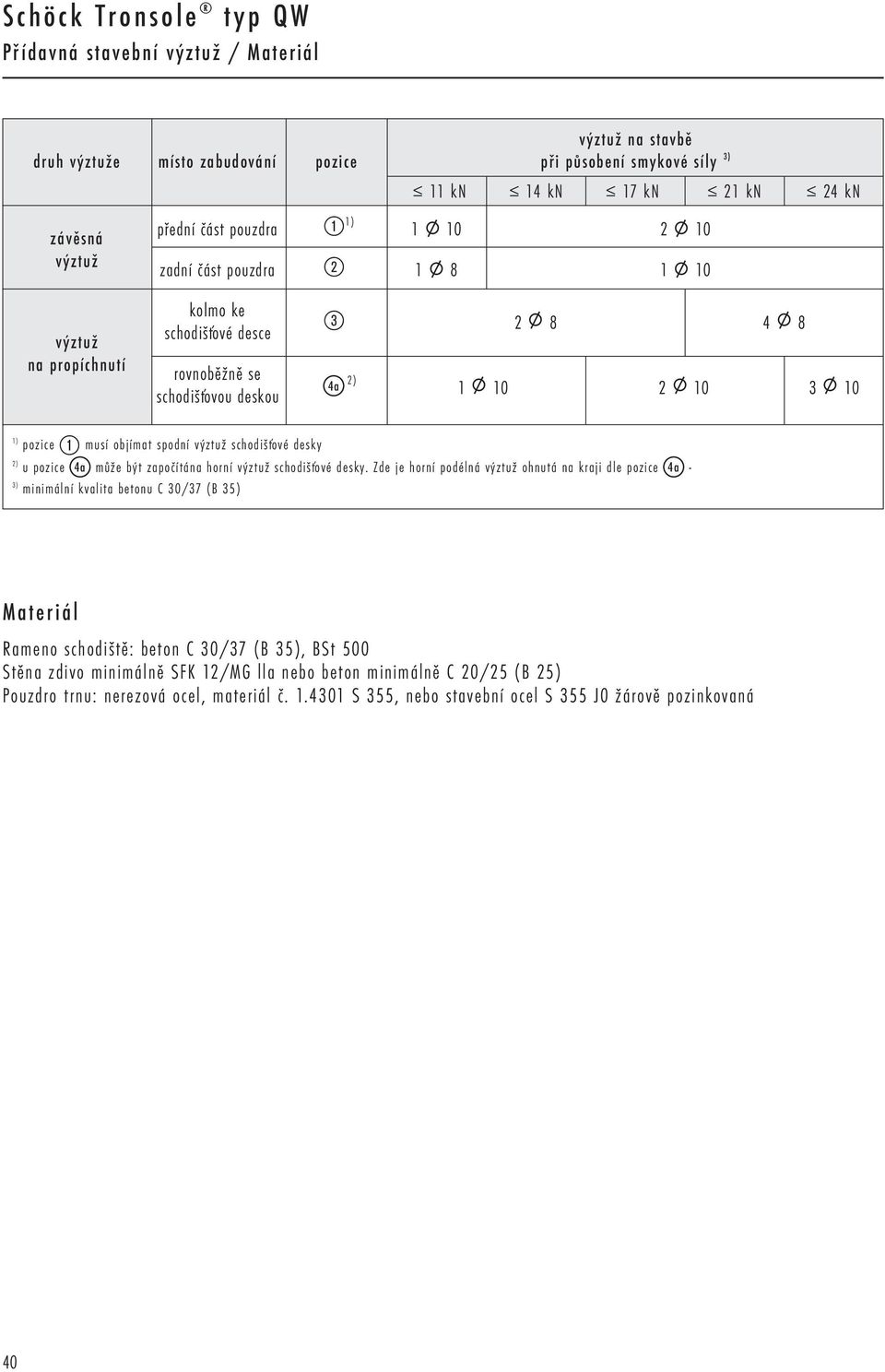

8 Schöck Tronsole typ Přídavná stavební výztuž / Materiál výztuž na stavbě druh výztuže místo zabudování pozice při působení smykové síly 3) závěsná výztuž 11 kn 14 kn 17 kn 21 kn 24 kn přední část pouzdra 1 1) 1 P 10 2 P 10 zadní část pouzdra 2 2) 1 P 8 1 P 10 výztuž na propíchnutí kolmo ke schodišťové desce rovnoběžně se 2) 4a schodišťovou deskou 3 2) 2 P 8 4 P 8 1 P 10 2 P 10 3 P 10 1) pozice 1 musí objímat spodní výztuž schodišťové desky 2) u pozice 4a může být započítána horní výztuž schodišťové desky. Zde je horní podélná výztuž ohnutá na kraji dle pozice 4a - 3) minimální kvalita betonu C 30/37 (B 35) Materiál Rameno schodiště: beton C 30/37 (B 35), BSt 500 Stěna zdivo minimálně SFK 12/MG lla nebo beton minimálně C 20/25 (B 25) Pouzdro trnu: nerezová ocel, materiál č S 355, nebo stavební ocel S 355 J0 žárově pozinkovaná 40

9 Schöck Tronsole typ Montážní návod pro prefabrikaci SCHÖCK TRONSOLE 1 Instalace pouzdra trnu Použití montážního elementu Označit na stěnu bednění v místě zabudování pouzdra a v odpovídajícím místě provrtat (vrtání P 12). Pouzdro nasunout na montážní element (znovu použitelný) a upevnit pomocí napínacího šroubu a distančních prvků. Je možné použít montážní elementy, při 5-40 mm tloušťce bednění (obr. 1a). Aby se zabránilo otáčení objímky při betonáži, může se vysunout fixační výstupek asi 5 mm. Bednění se v odpovídajícím místě opatří otvorem P 6 mm (obr. 1b). Položit postranní výztuž a výztuž desek ramene (mezipodesty) schodiště. Brát v úvahu potřebné krytí betonem (při třídě F 90 - krytí výztuže na stavbě 35 mm). Rameno vybetonovat v kvalitě C 30/37 (B 35), beton pečlivě zhutnit obzvláště v místě spojení s Schöck Tronsole typ. 1a pouzdro trnu 1b montážní element bednění fixační výstupek fixační výstupek P 6 (vysunovací) 0-5 P 12 napínací šroub 24 utahovací matice Před odbedněním povolit a vyndat šroub. Potom odbednit. Odstranit montážní prvek z pouzdra a použít pro další schodišťové rameno. Vestavba montážní kostky Označit na stěnu bednění v místě zabudování pouzdra Schöck Tronsole typ a přibít montážní kostku (obr. 1c). Pouzdro nasunout na kostku (znovu použitelný prvek). Výztuž uložit a potom betonovat. Schodišťové rameno odbednit a z bednění uvolnit montážní kostku. 2 Použití pouzdra trnu s přírubou Plechové pouzdro trnu s přírubou přiložit do požadované pozice na bednění, nebo formě prefabrikátu a přibít hřebíky přírubu (obr. 2). 1c 2 bednění montážní kostka pouzdro trnu bednění Před transportem ramen na stavbu přiložit Schöck Tronsole typ popřípadě protipožární manžety. pouzdro trnu s přírubou Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. 41

10 Schöck Tronsole typ Montážní návod pro prefabrikaci 3 Montáž na stavbě 3a Na stavbě je třeba v zamýšleném místě vložení prvku Schöck Tronsole typ při vyzdívání respektive betonování stěny schodiště nechat dostatečně velký montážní otvor ve stěně (cca 25 cm x 25 cm). Pro úložné plochy Schöck Tronsole typ provést rovné celoplošné uložení na maltové lože nebo plný blok. Při montáži schodišťových ramen, nasunout Schöck Tronsole typ do pouzdra skrz otvor ve zdi. Pozor! Je třeba osadit stěnové pouzdro stranou označenou OBEN nahoru. schodišťové rameno procházející otvor ve stěně protipožární manžeta (dle F 90) vodorovné celoplošné uložení (maltové lože) Provedení při F 90 Protipožární manžetu nasunout na trn Schöck Tronsole typ. 3b Schodišťové rameno opatrně osadit a vyrektifikovat. Přední hrana stěnového pouzdra musí přiléhat přesně v rovině k přední hraně uložení. V případě potřeby výškového vyrovnání využít vyrovnávací ocelové desky. Stěnové pouzdro musí být plně položeno na ocelových deskách. protipožární manžeta (dle F 90) Otvor ve stěně plně vyzdít nebo vybetonovat. Přitom nesmí vzniknout žádné spojení se schodišťovým ramenem resp. s trnem. Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. přední hrana stěnového pouzdra přiléhá v rovině na přední hranu uložení 42

11 Schöck Tronsole typ Montážní návod pro monolitické schodiště SCHÖCK TRONSOLE 1 Instalace stěnového pouzdra Zabudování do zděné stěny Zazdít stěnové pouzdro do požadované pozice ve zdivu (obr 1a). Pozor! Je třeba osadit stěnové pouzdro stranou označenou OBEN nahoru. 1a Zabudování v monolitické stěně Ochranné stěnové pouzdro s přírubou přiložit do požadované pozice na bednění a přibít hřebíky přírubu (obr 1b). 1b Po odbednění stěny uložit stěnové pouzdro do připraveného otvoru. Pozor! Je třeba osadit stěnové pouzdro stranou označenou OBEN nahoru. 2 Zabudování ve schodišti Připravit bednění schodiště 2 Pravoúhlý dutý profil trn vsunout do stěnového pouzdra ve stěně (obr 2). Při provedení F90 nasadit protipožární manžetu. Vložený trn a celý obvod schodiště pečlivě olemovat Schöck Spárovou deskou PL (obr 3). Abyste se vyhnuli akustickým mostům, všechna styková místa pečlivě přelepte lepící páskou. Provést výztuž schodiště včetně předepsané přídavné stavební výztuže. 3 Schodiště zabetonovat. Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. 43

12 Systém ochrany proti hluku Schöck Tronsole typ Systém ochrany proti hluku Schöck Tronsole typ nabízí promyšlené kompletní řešení v praxi ověřené a fungující ochrany proti kročejovému hluku u zatočených prefabrikovaných schodišťových ramen, nebo podest. Systém ochrany proti hluku Schöck Tronsole typ se skládá z: Schöck Tronsole typ Schöck Tronsole typ F 1) Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. Schöck Tronsole typ B (volitelná) k položení prvního schodišťového ramene 1) k izolačnímu uložení proti kročejovému hluku nástupní a výstupní části ramen na podestě Snížení kročejového hluku L* w = 27 db 44
