5 Seznámení Vítejte v Příručce rychlého startu Tato příručka je navržena tak, aby vám pomohla začít rychle používat vaši novou tiskárnu DocuColor 7002/8002 Digital Press. Informace v této příručce vám pomohou při zakládání papíru, tisknout soubor z vašeho tiskového serveru a zkontrolovat stav kritických dat stroje. Další podrobnosti a informace naleznete v Uživatelské příručce DocuColor 7002/8002 Digital Press. Tato příručka obsahuje následující cvičení: Cvičení 1: Určení hlavních součástí systému Cvičení 2: Jak založit papír Cvičení 3: Jak zařadit tiskový soubor z tiskového serveru Cvičení 4: Jak odstranit uváznutí papíru Cvičení 5: Jak zjistit stav vaší úlohy Cvičení 6: Jak zjistit status stroje Cvičení 7: Jak zavolat servis Tato příručka je navržena tak, aby vám pomohla začít rychle používat vaši novou tiskárnu DocuColor 7002/8002 Digital Press. Je čas začít! Příručka rychlého startu 1

6 DocuColor 7002/ Příručka rychlého startu

7 Cvičení Cvičení 1: Určení hlavních součástí systému Obrázek níže ukazuje hlavní součásti digitální tiskárny. Abyste mohli provést úspěšně cvičení na dalších stránkách, budete potřebovat znát umístění různých součástí. V této příručce se nebude hovořit o všech součástech. Další podrobnosti naleznete v Uživatelské příručce DocuColor 7002/8002 Digital Press. kterou vytisknete ve Cvičení 3: Jak zařadit tiskový soubor z tiskového serveru na straně 8. Přejděte k vaší tiskárně a s pomocí tohoto obrázku najděte součásti. Hlavní vypínač Uživatelské rozhraní (UI) Ovládací panel Skříň s tonery Odsazovací výstupní žlab Podávací žlab Podávací žlab Transportní modul Přední dveře Výstupní modul Příručka rychlého startu 3

8 Cvičení DocuColor 7002/8002 Cvičení 2: Jak založit papír Prvním krokem při tisku je přesvědčit se, že v podavačích pro vaši úlohu je založen správný papír. Přejděte k tiskárně a založte papír 8.5 x 11 inch do žlabu 1 a 2. Založení papíru (žlaby 1 4) 1. Zdvihněte držadlo a vytáhněte podávací žlab. 2. Vyberte správný materiál pro vaši úlohu 4 Příručka rychlého startu

9 DocuColor 7002/8002 Cvičení 3. Otevřete balík papíru v poloze švem nahoru a vložte do žlabu. 4. Umístěte papír do předního pravého rohu žlabu. 5. Dbejte, abyste nepřekročili vyznačenou rysku Max.

10 Cvičení DocuColor 7002/ Stiskněte zelené páky a posuňte vodítka papíru až se dotkne strany papíru. 7. Stiskněte tlačítko pro volbu Non-Standard či Standard na přední části žlabu. Zelená kontrolka potvrdí vaši volbu. Non-Standard Standard Nestandardní velikost papíru je taková, pro kterou není k dispozici nastavení vodítek v rozmezí minima a maxima žlabu: 7.16 na 12.6 inch Long Edge Feed (LEF) nebo 7.16 na 19.2 inch SEF ( mm LEF nebo 182 x 488 mm Short Edge Feed (SEF). 8. Tlačítkem zvolte Transparency nebo odpovídající gramáž. Zelená kontrolka potvrdí vaši volbu. Transparency 6 Příručka rychlého startu

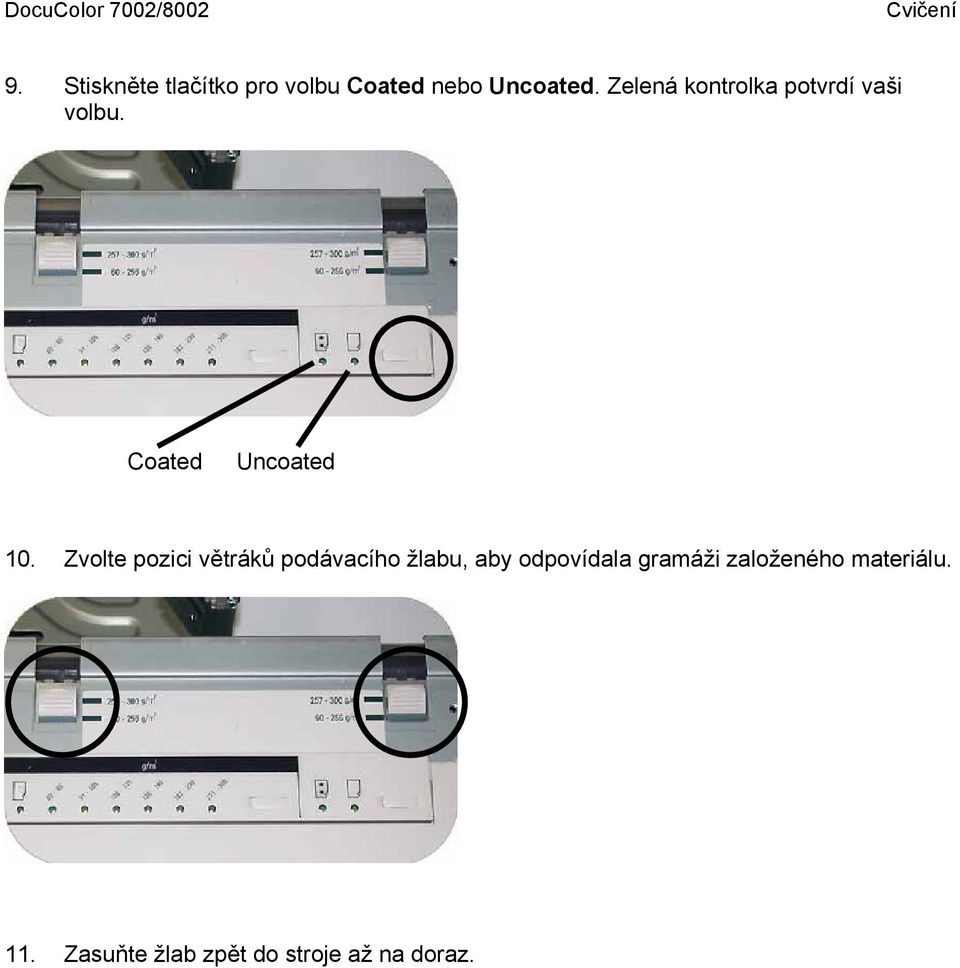

11 DocuColor 7002/8002 Cvičení 9. Stiskněte tlačítko pro volbu Coated nebo Uncoated. Zelená kontrolka potvrdí vaši volbu. Coated Uncoated 10. Zvolte pozici větráků podávacího žlabu, aby odpovídala gramáži založeného materiálu. 11. Zasuňte žlab zpět do stroje až na doraz.

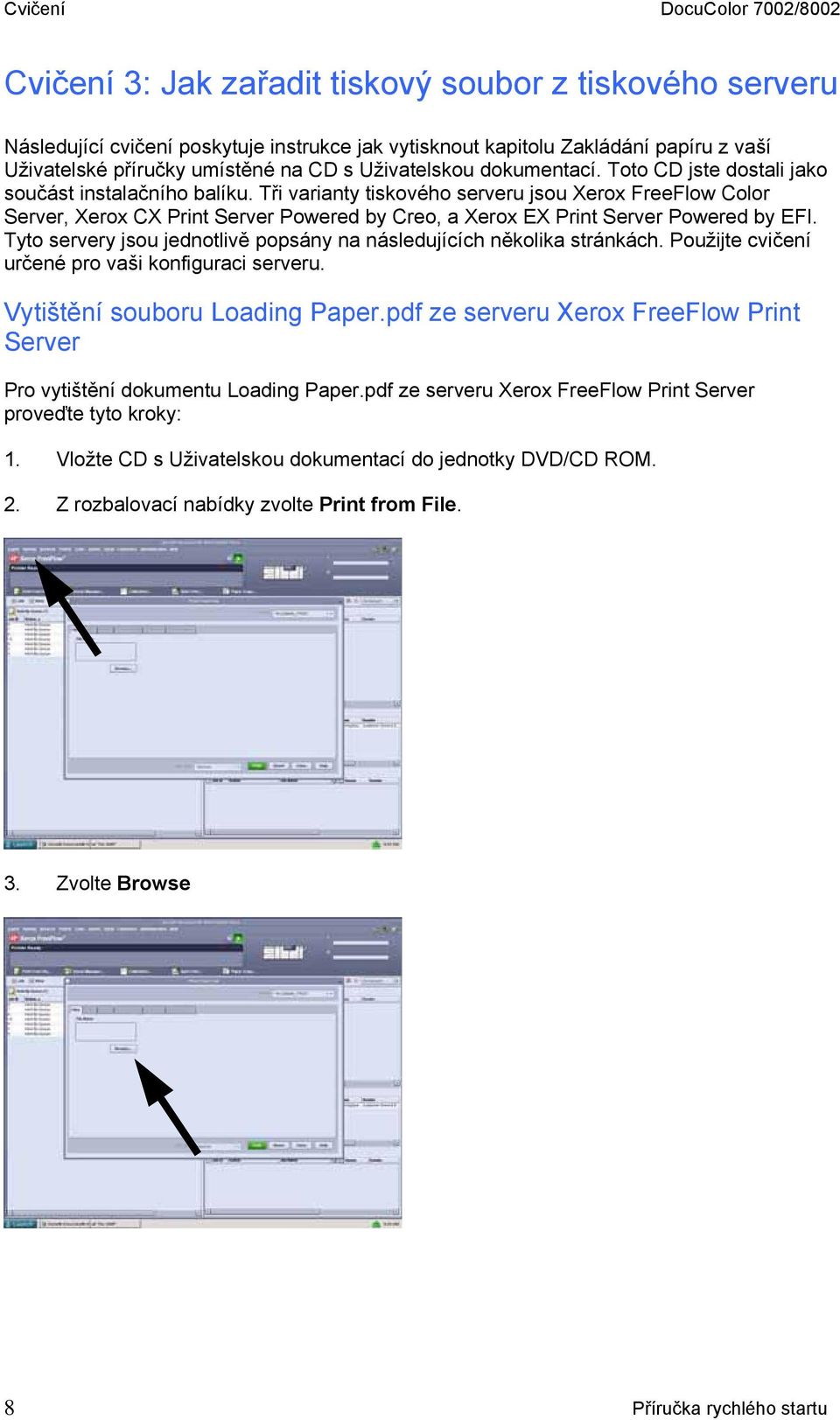

12 Cvičení DocuColor 7002/8002 Cvičení 3: Jak zařadit tiskový soubor z tiskového serveru Následující cvičení poskytuje instrukce jak vytisknout kapitolu Zakládání papíru z vaší Uživatelské příručky umístěné na CD s Uživatelskou dokumentací. Toto CD jste dostali jako součást instalačního balíku. Tři varianty tiskového serveru jsou Xerox FreeFlow Color Server, Xerox CX Print Server Powered by Creo, a Xerox EX Print Server Powered by EFI. Tyto servery jsou jednotlivě popsány na následujících několika stránkách. Použijte cvičení určené pro vaši konfiguraci serveru. Vytištění souboru Loading Paper.pdf ze serveru Xerox FreeFlow Print Server Pro vytištění dokumentu Loading Paper.pdf ze serveru Xerox FreeFlow Print Server proveďte tyto kroky: 1. Vložte CD s Uživatelskou dokumentací do jednotky DVD/CD ROM. 2. Z rozbalovací nabídky zvolte Print from File. 3. Zvolte Browse 8 Příručka rychlého startu

13 DocuColor 7002/8002 Cvičení 4. Zvolte rozbalovací nabídku Look In a zvolte CD-RW0. 5. V nabídce souborů zvolte a zvýrazněte Loading Paper.pdf 6. Zvolte OK. 7. Zvolte Print. Vytištění souboru Loading Paper.pdf ze serveru EX Print Server Pro vytištění dokumentu Loading Paper.pdf ze serveru EX Print Server proveďte tyto kroky: 1. Vložte CD se Zákaznickou dokumentací do jednotky DVD/CD. 2. Zvolte File>Import>Job. 3. Zvolte Look In>DVD-RW Drive (F:). 4. Zvolte soubor Loading Paper.pdf.

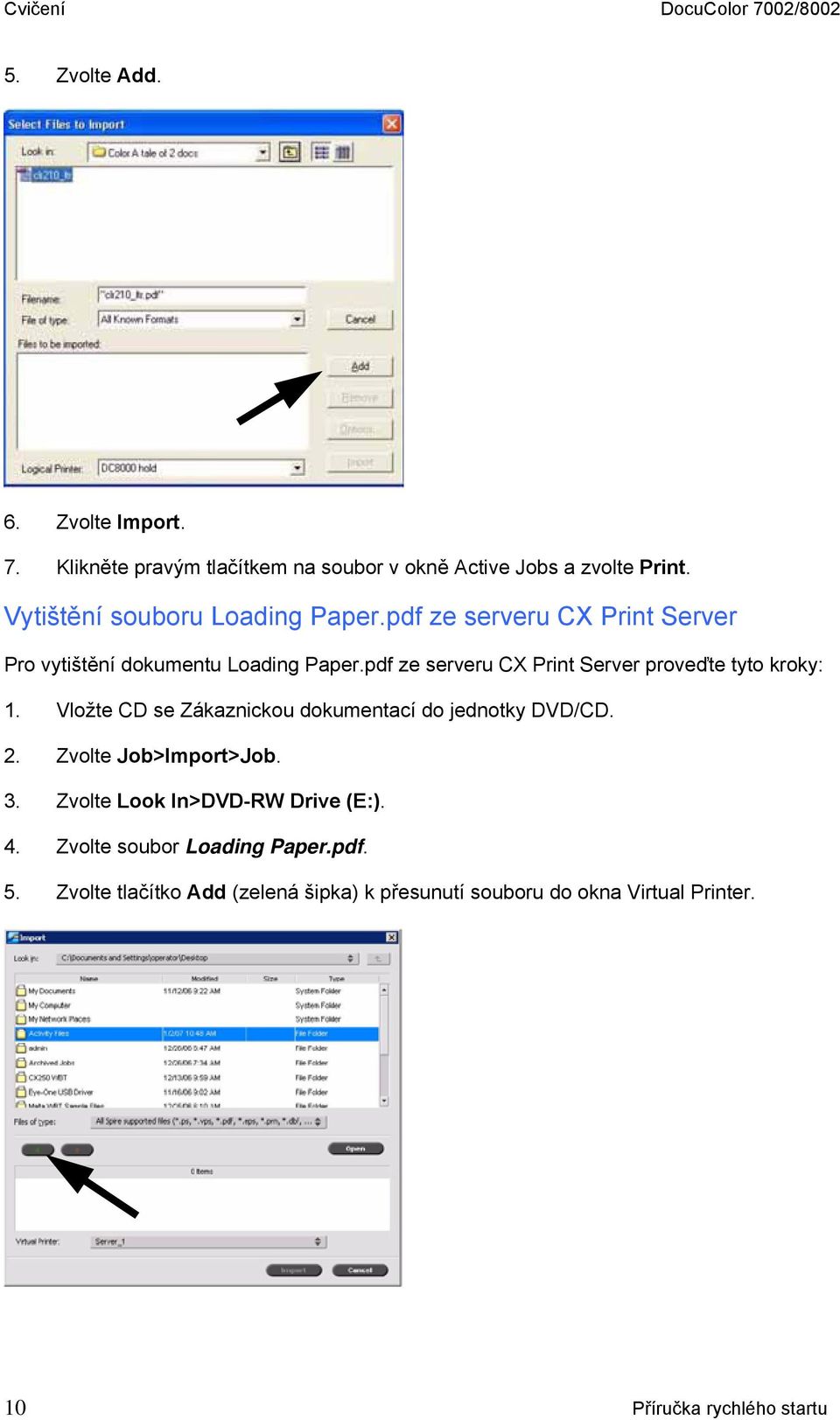

14 Cvičení DocuColor 7002/ Zvolte Add. 6. Zvolte Import. 7. Klikněte pravým tlačítkem na soubor v okně Active Jobs a zvolte Print. Vytištění souboru Loading Paper.pdf ze serveru CX Print Server Pro vytištění dokumentu Loading Paper.pdf ze serveru CX Print Server proveďte tyto kroky: 1. Vložte CD se Zákaznickou dokumentací do jednotky DVD/CD. 2. Zvolte Job>Import>Job. 3. Zvolte Look In>DVD-RW Drive (E:). 4. Zvolte soubor Loading Paper.pdf. 5. Zvolte tlačítko Add (zelená šipka) k přesunutí souboru do okna Virtual Printer. 10 Příručka rychlého startu

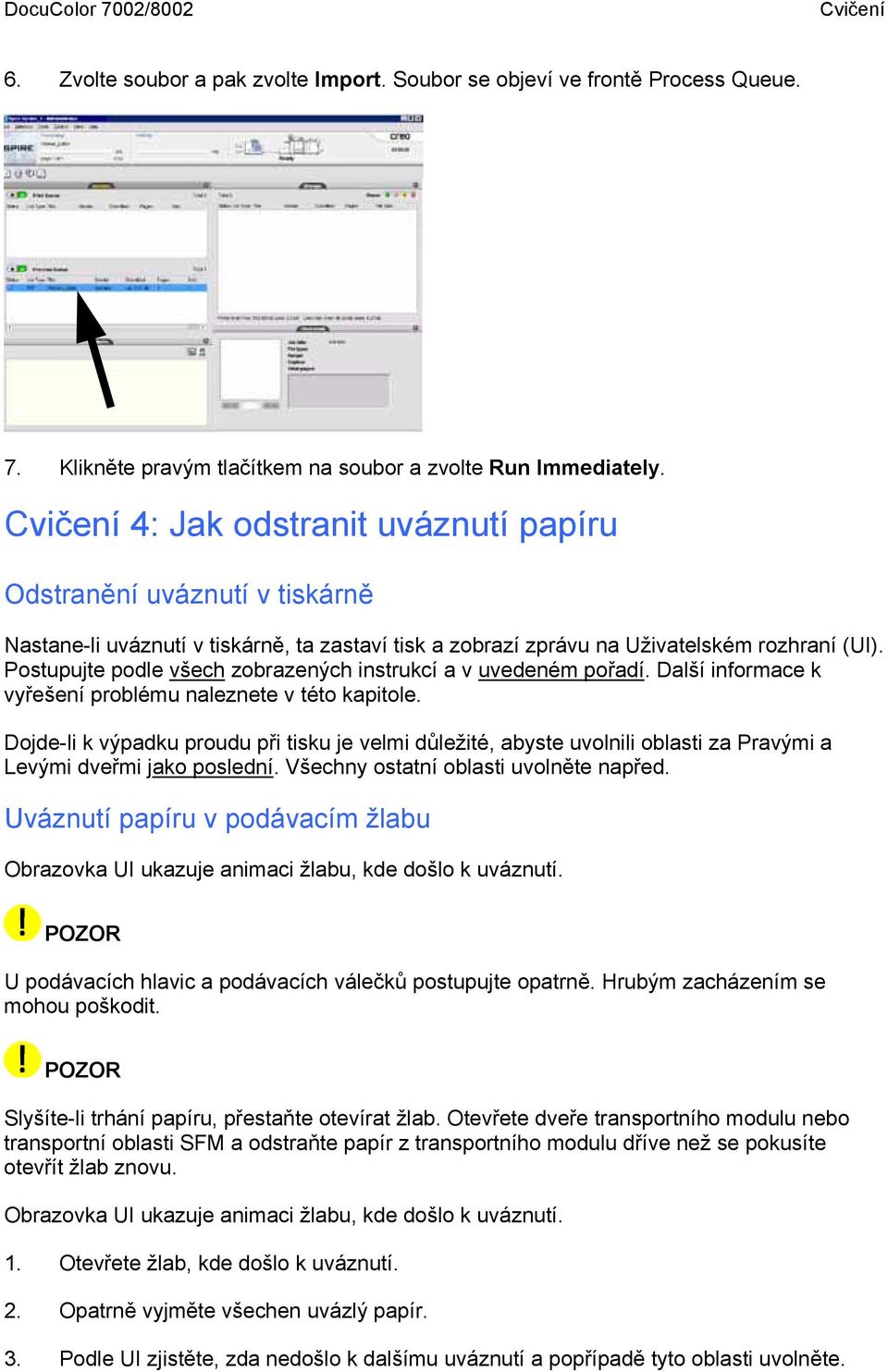

15 DocuColor 7002/8002 Cvičení 6. Zvolte soubor a pak zvolte Import. Soubor se objeví ve frontě Process Queue. 7. Klikněte pravým tlačítkem na soubor a zvolte Run Immediately. Cvičení 4: Jak odstranit uváznutí papíru Odstranění uváznutí v tiskárně Nastane-li uváznutí v tiskárně, ta zastaví tisk a zobrazí zprávu na Uživatelském rozhraní (UI). Postupujte podle všech zobrazených instrukcí a v uvedeném pořadí. Další informace k vyřešení problému naleznete v této kapitole. Dojde-li k výpadku proudu při tisku je velmi důležité, abyste uvolnili oblasti za Pravými a Levými dveřmi jako poslední. Všechny ostatní oblasti uvolněte napřed. Uváznutí papíru v podávacím žlabu Obrazovka UI ukazuje animaci žlabu, kde došlo k uváznutí. POZOR U podávacích hlavic a podávacích válečků postupujte opatrně. Hrubým zacházením se mohou poškodit. POZOR Slyšíte-li trhání papíru, přestaňte otevírat žlab. Otevřete dveře transportního modulu nebo transportní oblasti SFM a odstraňte papír z transportního modulu dříve než se pokusíte otevřít žlab znovu. Obrazovka UI ukazuje animaci žlabu, kde došlo k uváznutí. 1. Otevřete žlab, kde došlo k uváznutí. 2. Opatrně vyjměte všechen uvázlý papír. 3. Podle UI zjistěte, zda nedošlo k dalšímu uváznutí a popřípadě tyto oblasti uvolněte.

16 Cvičení DocuColor 7002/8002 Uváznutí v oblasti Horního transportu V této oblasti dojde k uváznutí pouze tehdy, je-li připojen Druhý vkládací modul (SFM) se žlaby 3 a Vytáhněte zásuvku Transportní oblasti nad žlabem Zdvihněte držadlo. 3. Odstraňte všechen uvázlý papír. 4. Zásuvku vraťte do původní polohy. 5. Podle instrukcí na UI uvolněte další oblasti nebo pokračujte v tisku zakázky. 12 Příručka rychlého startu

17 DocuColor 7002/8002 Cvičení Uváznutí v Transportním modulu 3a 3b 7c 7b 7a Otevřete oblasti Transportního modulu, které ukazuje UI. Pečlivě odstraňte všechen uvázlý papír. 1. Otevřete dveře Transportního modulu. 2. Uchopte zelená držadla 3a, stiskněte a odsuňte vpravo. 3. Pečlivě odstraňte všechen uvázlý papír. 4. Držadla 3a vraťte zpět. 5. Zdvihněte zelená držadla 3b. 6. Pečlivě odstraňte všechen uvázlý papír a vraťte držadla 3b do původní polohy. 7. Postupuje podle zpráv na UI a je-li třeba zdvihněte držadla 7a a odstraňte všechen uvázlý papír. Držadla 7a vraťte do původní polohy. 8. Stiskněte držadla 7b a sesuňte směrem vpravo. Odstraňte všechen uvázlý papír. Držadla 7b vraťte do původní polohy. 9. Stiskněte držadla 7c a sesuňte směrem vlevo. Odstraňte všechen uvázlý papír. Držadla 7c vraťte do původní polohy. 10. Zavřete dveře Transportního modulu. 11. Postupujte podle instrukcí na UI a spusťte znovu svoji úlohu.

18 Cvičení DocuColor 7002/8002 Uváznutí ve Výstupním modulu 8a 8e 8b 8c 8d 8f 8g Odstranění uvázlého papíru z oblastí ve Výstupním modulu provádějte podle instrukcí na UI. Restartování tiskové úlohy proveďte podle instrukcí na UI. Uváznutí v dráze papíru za pravými či levými dveřmi VAROVÁNÍ Při odstraňování uváznutí v oblasti zapékače buďte velmi opatrní. Zapékač je velmi horký a způsobí zranění. Při určení a odstranění uvázlého papíru vždy postupujte podle instrukcí na UI. Poznámka Předtím, než otevřete Pravé a Levé přední dveře, je velmi důležité, abyste napřed odstranili uváznutí ve všech ostatních oblastech. 1. Otevřete Pravé a Levé přední dveře, když vás k tomu navede instrukce na UI. 2. Uchopte držadlo 4 a přesuňte ve směru šipky. 3. Pomalu vytáhněte modul Transportu papíru až na doraz. 4. Zdvihněte držadlo 4a a pečlivě odstraňte všechen uvázlý papír. Je-li papír potrhán, odstraňte i všechny útržky. Otočte zelené držadlo 4b, aby se uvolnil všechen zachycený papír. 14 Příručka rychlého startu

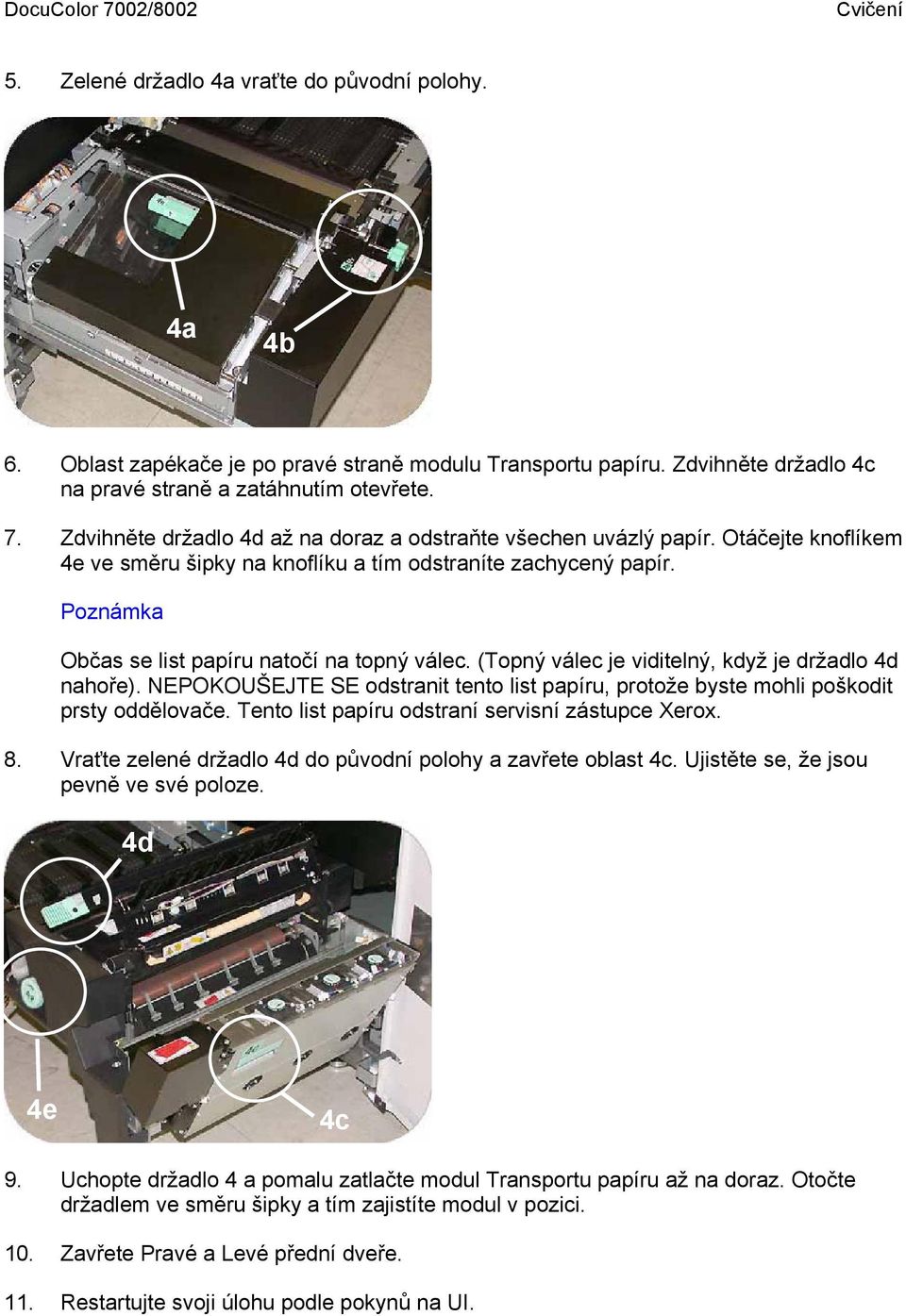

19 DocuColor 7002/8002 Cvičení 5. Zelené držadlo 4a vraťte do původní polohy. 4a 4b 6. Oblast zapékače je po pravé straně modulu Transportu papíru. Zdvihněte držadlo 4c na pravé straně a zatáhnutím otevřete. 7. Zdvihněte držadlo 4d až na doraz a odstraňte všechen uvázlý papír. Otáčejte knoflíkem 4e ve směru šipky na knoflíku a tím odstraníte zachycený papír. Poznámka Občas se list papíru natočí na topný válec. (Topný válec je viditelný, když je držadlo 4d nahoře). NEPOKOUŠEJTE SE odstranit tento list papíru, protože byste mohli poškodit prsty oddělovače. Tento list papíru odstraní servisní zástupce Xerox. 8. Vraťte zelené držadlo 4d do původní polohy a zavřete oblast 4c. Ujistěte se, že jsou pevně ve své poloze. 4d 4e 4c 9. Uchopte držadlo 4 a pomalu zatlačte modul Transportu papíru až na doraz. Otočte držadlem ve směru šipky a tím zajistíte modul v pozici. 10. Zavřete Pravé a Levé přední dveře. 11. Restartujte svoji úlohu podle pokynů na UI.

20 Cvičení DocuColor 7002/8002 Odstranění uváznutí při oboustranném tisku VAROVÁNÍ Při odstraňování uváznutí v oblasti zapékače buďte velmi opatrní. Zapékač je velmi horký a způsobí zranění. Když tisknete oboustranný výstup, UI vás navede při odstraňování uváznutí k následujícím oblastem: 1. Otevřete Pravé a Levé přední dveře, když vás k tomu navede instrukce na UI. 2. Zdvihněte držadla 5 a 6 a z oblasti odstraňte všechen uvázlý papír. 6 5 POZOR Není-li papír zatlačen zpět předtím, než je odstraňován zpod hrany této oblasti, může se potrhat. 3. Zatlačte papír zpět až uvidíte přední hranu, pak jej odstraňte. 4. Pevně uzavřete držadla 5 a 6 zpět. 5. Zavřete Pravé a Levé přední dveře. 6. Restartujte svoji úlohu podle pokynů na UI. 16 Příručka rychlého startu

21 DocuColor 7002/8002 Cvičení Vysokokapacitní stohovač 80 (HCS80) Pro odstranění uváznutí v oblasti Bypass HCS80 proveďte následující kroky a pokračujte v tisku. 1. Odstraňte všechen papír z Horního žlabu. 2. Zdvihněte Horní víko HCS Zdvihněte zelené držadlo nebo držadla zobrazená na UI a odstraňte všechen papír z Bypass oblasti. Odstraňte papír pouze z vyznačených oblastí. 4. Uzavřete všechna zelená držadla. 5. Uzavřete Horní víko HCS Ukazuje-li UI, že je uváznutí v digitální tiskárně, postupujte podle instrukcí na obrazovce při odstranění papíru z vyznačených oblastí. Dále postupujte podle sekce Odstranění uváznutí papíru v kapitole Řešení problému v této příručce. 7. Postupujte podle instrukcí zobrazených na UI digitální tiskárny pro obnovení tisku. Vysokokapacitní Stohovač / Sponkovač (HCSS) / Obyčejný Stohovač / Sponkovač (CSS) Následující kroky vám dají více informací, jak odstranit uváznutí papíru. 1. Otevřete Přední dveře finišeru. Zde jsou tři možné oblasti uváznutí. Držadlo 1 se pohybuje dolů, držadlo 2 vpravo a držadlo 3 vzhůru. 2. Odstraňte uváznutý papír pouze z oblasti uvedené na dotykové obrazovce a na Ovládacím panelu finišeru. Z jiných oblastí papír neodstraňujte. 3. Držadla uveďte do původní polohy. 4. Uzavřete Přední dveře finišeru.

22 Cvičení DocuColor 7002/ Opětné spuštění tiskové úlohy proveďte podle instrukcí na Dotykové obrazovce Cvičení 5: Jak zjistit stav vaší úlohy Monitorování stavu úlohy je důležitou součásti řízení tiskového procesu. Jedno tlačítko na Ovládacím panelu vám tuto informaci zprostředkuje. Stav úlohy Když stisknete tlačítko Job Status na Ovládacím panelu, zobrazí se obrazovka Job Status. Úlohy jsou zobrazeny v pořadí, v jakém byly přijaty ke zpracování. 1. Přejděte k tiskárně a stiskněte tlačítko Job Status. 2. Prohlédněte informace, které jsou poskytnuty pro řízení tiskového procesu: Job List Ukazuje všechny úlohy zařazené do digitální tiskárny. Hold Job Drží úlohy v tiskové frontě dokud nejsou uvolněny. Release Job Uvolní podrženou úlohu k tisku. Promote Job Umožní přesun úlohy před ostatní ve frontě. Delete Job Zruší zvolenou úlohu. Job Details Ukáže naprogramované funkce pro zvolenou úlohu. Šipky nahoru / dolů Umožňují procházení seznamem 18 Příručka rychlého startu

23 DocuColor 7002/8002 Cvičení Cvičení 6: Jak zjistit status stroje Stiskne-li se tlačítko Machine Status na Ovládacím panelu, zobrazí se výchozí záložka Paper Trays. Obrazovka Machine Status může být nastavena jako výchozí úvodní obrazovka vaším Systémovým administrátorem. 1. Přejděte k tiskárně a zvolte tlačítko Machine Status. 2. Popis zobrazených záložek: Paper Trays Ukazuje dostupné žlaby a velikost, typ, gramáž a zásobu papíru v každém z nich. Machine Details Zobrazuje tel. číslo zákaznické podpory, sériové číslo stroje a vstup do obrazovky Meters.

24 Cvičení DocuColor 7002/8002 Error Log Ukazuje všechny chybové kódy, které pomáhají pracovníkovi servisu Xerox v řešení problémů s digitální tiskárnou. Maintenance Dotkněte tlačítko Customer Replaceable Unit a zobrazí se stav Tonerových kazet, Nádobky na odpadní toner, Nábojových corotronů a Plátna zapékače. Zelená značka Žlutá značka Červený kroužek Stav je v pořádku Vyznačuje varování Vyznačuje závadu 20 Příručka rychlého startu
