1 awašachta pp dn 1000 adaptér na betonový Šachtový systém dle ČSN EN 1917 (DIN ) Platný od dubna 2011 Technické změny vyhrazeny Stavebnictví Automotive Průmysl

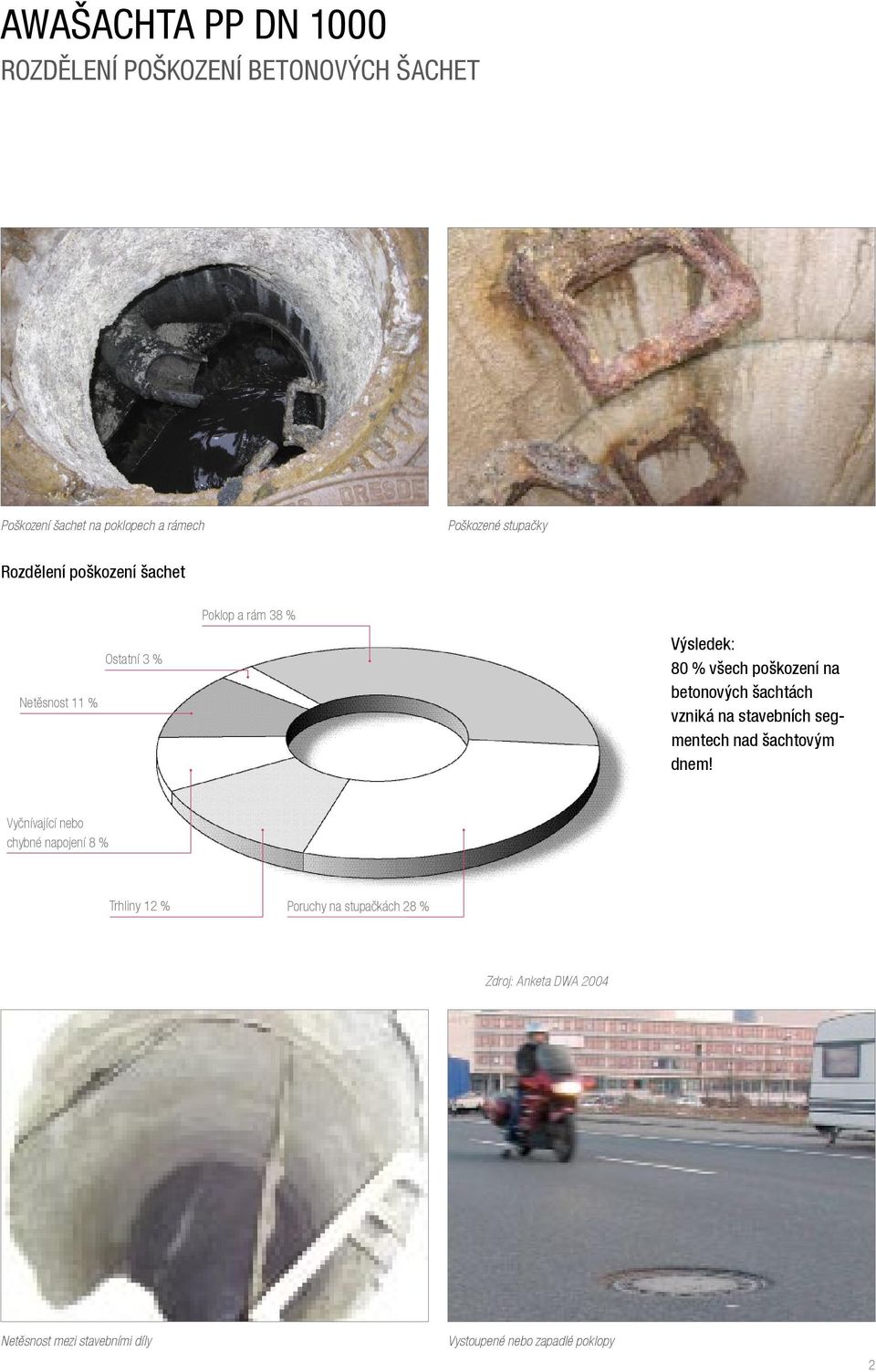

2 awašachta PP DN 1000 ROZDĚLENÍ POŠKOZENÍ BETONOVÝCH šachet Poškození šachet na poklopech a rámech Poškozené stupačky Rozdělení poškození šachet Poklop a rám 38 % Netěsnost 11 % Ostatní 3 % Výsledek: 80 % všech poškození na betonových šachtách vzniká na stavebních segmentech nad šachtovým dnem! Vyčnívající nebo chybné napojení 8 % Trhliny 12 % Poruchy na stupačkách 28 % Zdroj: Anketa DWA 2004 Netěsnost mezi stavebními díly Vystoupené nebo zapadlé poklopy 2

3 awašachta PP DN 1000 ŠEtŘit náklady Lépe poruchám předcházet, než je odstraňovat! 1. Poškození poklopů a rámů (38%) lze zabránit pomocí rozdělení zatížení prostřednictvím betonového nebo plastového prstence osazeného na konus AWAŠACHTY, dopravní zatížení se přenese přímo do země. 2. Vyčnívání nebo zapadnutí poklopů lze zabránit pomocí rozdělení zatížení prostřednictvím betonového nebo plastového prstence osazeného na konus AWAŠACHTY, žádné přímé spojení mezi plastovým nebo betonových prstencem a šachtou. 3. Poškození stupaček (28%), které korodují ve vlhkém prostředí a tak představují velké bezpečnostní riziko pro pracovníky v kanalizacích, se v budoucnu zabrání použitím integrovaných žebříků s příčkami ze sklolaminátu, odolnými proti korozi. 4. Netěsné šachty (11%) patří díky programu AWAŠACHTA s promyšleným bezpečnostním těsnícím systémem REHAU již minulosti. 5. Trhliny (12%) způsobené mechanickým zatížením, např. pohybem a posuvy zeminy jsou vyloučeny: díky plnostěnné konstrukci AWAŠACHTA z materiálu budoucnosti: polypropylenu. Těsnění DN 1000, nenamáhané zatížením 3

4 awašachta PP DN 1000 její kvalita určuje Měřítka 4

5 awašachta PP DN 1000 novinka: adaptér NA BETONOVÝ šachtový SYSTÉM Sanace betonové šachty nad šachtovým dnem Adaptér na betonové šachtové dno dle DIN (ČSN EN 1917) 5

6 Výrobní program novinka: adaptér na betonové ŠAchtové dno Adaptér na betonový šachtový systém dle ČSN 1917 (DIN V ) zkoška těsnosti do 0,5 barů 3 zabetónované závity M12, 3 montážní oka, včetně zabetonovaného prstence AWAŠACHTY PP DN 1000 Materiál: Beton (kvalita: C35/45) Barva: oranžová/šedá Číslo zboží Varianta DN Užitná výška N Výška H [mm] [mm] AWAŠACHTA plastový roznášecí prstenec pro běžné poklopy BEGU DN 625 podle EN 124 Materiál: recyklovaný plast Barva: šedá Číslo zboží Popis DN Hmotnost [kg/ks] Plastový prstenec Těsnění konus-prstenec (volitelně) 625 0, Polymerová malta pro polymerový prstenec 25 6

7 AWAŠACHTA betonový roznášecí prstenec pro běžné poklopy BEGU DN 625 podle EN 124 Materiál: beton Barva: šedá Číslo zboží Popis DN Hmotnost [kg/ks] Betonový prstenec AWAŠACHTA PP-Konus DN 1000/625 včetně žebříku a těsnění DN 1000 a DN 625 rozměr pro zkrácení: max. 250 mm Materiál: RAU-PP 2300 Barva: oranžová Číslo zboží N max N min Výška H Hmotnost [mm] [mm] [mm] [kg/ks] AWAŠACHTA PP prstenec DN 1000 včetně žebříku a těsnění DN 1000 Materiál: RAU-PP 2300 Barva: oranžová Číslo zboží Užitná délka N Výška H Hmotnost [mm] [mm] [kg/ks] , Další zboží z dodávaného programu pro AWAŠHACHTU PP DN 1000 naleznete v technické informaci REHAU Kanalizační technika /6CZ! 7

8 montážní návod - awašachta pp dn 1000 S BETONOVÝM PRSTENCEM A STANDARDNÍM POKLOPEM (BEGU) 1 Adaptér na betonové šachtové dno pokládá se jako běžná betonová skruž. 4 Hrdlo šachetního prstence, které se bude nasazovat, se očistí a rovnoměrně potře mazadlem. (Tip: Těsnění mazadlem nepotírejte.) Je nutno dbát na to, aby hrdlo také po potření nebylo znečištěné. 2 Ke spojení šachtových prvků DN 1000 nejprve potřete horní těsnící komoru mazadlem. Tím se usnadní upnutí šachtového těsnění a zajistí se jeho správné usazení. 5 Šachtové prvky nasaďte na sebe, aniž by se vzpříčily. Nasazení šachetních prstenců, příp. konusu je usnadněno díky 4 vnějším úchytům. Šachtové prvky se pomocí obou vnějších podélných značek vzájemně vyrovnají, aby se zajistilo správné ustavení žebříku. Nakonec se části vzájemně zasunou až na doraz. 3 Těsnění DN 1000 se vsadí popisem směrem nahoru do těsnící komory a nakonec se zkontroluje, zda-li není poškozené, je správně osazeno a také se očistí od nečistot. 6 K zasypání částí šachty je nutno použít zeminu skupiny G1 nebo G2, max. zrnitosti 32 mm (zemina s podílem jemného materiálu). Doporučení: Použití recyklovaného materiálu. Materiál zásypu se pečlivě a po vrstvách cm nasype v šířce 40 cm (při montáži šachty do podzemní vody min. 60 cm) a zhutní podle ustanovení ČSN EN 1610, ATVDVWK-A 139. Stupeň zhutnění v oblasti dopravních cest D Pr 97%. 8

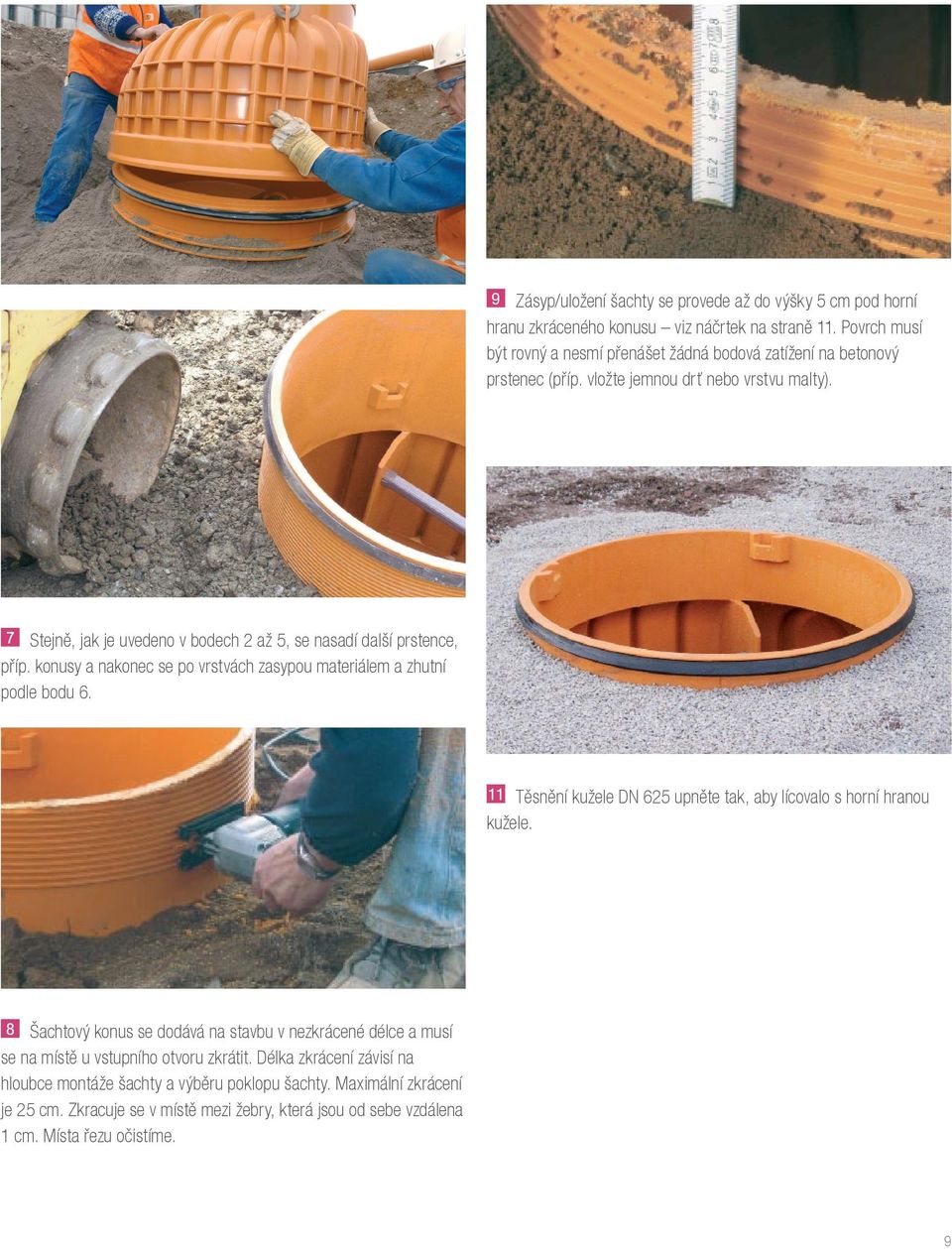

9 9 Zásyp/uložení šachty se provede až do výšky 5 cm pod horní hranu zkráceného konusu viz náčrtek na straně 11. Povrch musí být rovný a nesmí přenášet žádná bodová zatížení na betonový prstenec (příp. vložte jemnou drť nebo vrstvu malty). 7 Stejně, jak je uvedeno v bodech 2 až 5, se nasadí další prstence, příp. konusy a nakonec se po vrstvách zasypou materiálem a zhutní podle bodu Těsnění kužele DN 625 upněte tak, aby lícovalo s horní hranou kužele. 8 Šachtový konus se dodává na stavbu v nezkrácené délce a musí se na místě u vstupního otvoru zkrátit. Délka zkrácení závisí na hloubce montáže šachty a výběru poklopu šachty. Maximální zkrácení je 25 cm. Zkracuje se v místě mezi žebry, která jsou od sebe vzdálena 1 cm. Místa řezu očistíme. 9

10 13 Mezi horní hranou konusu a betonovým prstencem se musí dodržet vzdálenost cca 4 cm. Tato vzdálenost zajistí, aby se po případném sesednutí silnice nepřeneslo dopravní zatížení přímo do šachty. Poznámka: Během fáze stavby silnice vložte jako zakrytí šachty do betonového prstence ocelovou krycí desku apod. 12 Betonový prstenec potřete na vnitřní straně dostatečným množstvím mazadla a nakonec vystředěně nasaďte. Aby se zajistilo rovnoměrné sedání betonového prstence bez poškození připravené vrstvy, doporučuje se použít šroubovací lanovou smyčku (příslušenství). Betonový prstenec předává dopravní zatížení do podkladu silnice. Betonový prstenec musí sedět bez vůle v rovině. Je také nutno zabránit přímému zátěžovému kontaktu mezi betonovým prstencem a šachtovým konusem. To se zajistí přesahem mezi šachtovým konusem a betonovým prstencem cca 5 cm (viz montážní náčrtek rozměr h U ). 14 Je nutné zabránit bodovému zatížení mezi betonovým prstencem a poklopem. Proto se posadí poklop na 1 cm silnou vrstvu vyrovnávací malty. Viz montážní náčrtek. 10

11 Standard: Betonový prstenec s poklopema BEGU - na betonovém adaptéru Poklop BEGU Vyrovnávací malta Horní hrana terénu Pozor!!!! Vzdálenost mezi konusem a betonovým prstencem cca 4 cm! (= mezera pro sesedání) Betonový prstenec Opěra bez bodového zatížení např. jemná drť/vrstva malty Těsnění konusu DN 625 Konus - zkrácený Horní hrana zkráceného konusu Spodní hrana betonového prstence Podklad: písek, štěrk, pískový štěrk nebo lámaný materiál (max. zrnitost 32 mm) vysypat v rovnoměrných vrstvách a zhutnit. Zhutnění min. 97%D Pr. Překrytí 50 mm Zkrátit konus v mezeře mezi žebry (vzdálenost mezer: 1 cm) Výška zhutnění pod horní hranou terénu: OKV = horní hrana terénu - h A - h M - h NB - h U Výška zkráceného konusu pod horní hranou terénu: OKgK = horní hrana terénu - h A - h M - h NB Zde OKgK = horní hrana terénu Šachetní prstence Těsnění DN 1000 Betonový adaptér DIN (Betonový podklad/pp-prstenec) Hloubka zabudování: Vzdálenost GOK k spodní hraně betonového adaptéru. Betonové dno šachty dle DIN GOK - Horní hrana terénu OKV - Horní hrana zhutnění OKgK - Horní hrana zkráceného konusu h M - Výška vyrovnávací malty h A - Výška poklopu včetně vyrovnání h NB - Užitná výška betonového prstence h U - Překrytí kužel/betonový prstenec Další zboží z dodávaného programu pro AWAŠHACHTU PP DN 1000 naleznete v technické informaci REHAU Kanalizační technika /6CZ! 11
