4 Měření nelineárního odporu žárovky

Rozměr: px
Začít zobrazení ze stránky:

Download "4 Měření nelineárního odporu žárovky"

Transkript

1 4 4.1 Zadání úlohy a) Změřte proud I Ž procházející žárovkou při různých hodnotách napětí U, b) sestrojte voltampérovou charakteristiku dané žárovky, c) z naměřených hodnot dopočítejte hodnoty stejnosměrného odporu a sestrojte graf závislosti stejnosměrného odporu vlákna žárovky na přiloženém napětí, d) graficky zjistěte hodnoty diferenciálního odporu a tyto hodnoty opět vyneste do grafu v závislosti na přiloženém napětí, e) proveďte zhodnocení a závěr měření. 4.2 Schéma zapojení Obr. 4.1: Schéma zapojení pro měření voltampérové charakteristiky 4.3 Teoretický rozbor Rozbor úlohy Většina součástek nebo spotřebičů má lineární voltampérovou charakteristiku. V některých případech není VA char. úplně lineární, ale z důvodu zjednodušení se malé nelinearity zanedbávají a součástky považujeme za lineární. Za lineární součástku můžeme považovat např. rezistor. Nelineární součástky mají VA char. ve tvaru např. exponenciály nebo jakékoliv jiné křivky (dioda, termistor, stabilizátory, usměrňovače ) VA char. dělíme na jednoznačné a víceznačné. U víceznačných charakteristik jedné hodnotě závisle resp. nezávisle proměnné odpovídají dvě nebo i více hodnot nezávisle resp. závisle proměnné. Stejnosměrný odpor R S je fyzický odpor vlákna, který se obecně mění s polohou prac. bodu P, je tedy proudově nebo napěťově závislý, čili R S = R S (I) nebo R S = R S (U). Jeho velikost je dána vztahem U [4.1] R = P S I kde U P je hodnota napětí v prac. bodě P a I P je hodnota proudu v prac. bodě P. P Obr. 4.2: Odečtení hodnot U a I z okolí pracovního bodu

2 Diferenciální odpor R D v daném bodě (zatížení) je dán vztahem R D = U/ I. U je přírůstek napětí v daném úseku VA char. v okolí bodu, ke kterému se R D vztahuje a I je přírůstek proudu v daném úseku VA char. v okolí daného bodu. Křivka diferenciálního odporu nám tedy udává tendenci růstu nebo klesání odporu vlákna. Důležitou hodnotou, která se stejně jako diferenciální odpor získává z okolí měřeného pracovního bodu je gradient odporu. Gradient odporu je závislý na zatěžující veličině (v našem případě zvolíme napětí). Je udáván ve tvaru derivace odporu podle napětí dr/du. Gradient odporu vyjadřuje změnu (růst nebo klesání) odporu vlákna žárovky. Získáváme ji z hodnot odečtených z grafu závislosti odporu na napětí viz. Obr Získané hodnoty dosadíme do vztahu: R = [4.2] U Něco o žárovkách Obr 4.3: Grafické odečítání hodnot R a U pro výpočet diferenciálu odporu Naše měření bude spočívat ve změření VA charakteristik dvou odlišných žárovek a porovnání závislosti jejich odporu na zatížení. Při měření se dopouštíme chyby metody vlivem spotřeby voltmetru. Velikost této chyby je závislá na velikosti vnitřního odporu voltmetru. Měříme-li přístrojem s vnitřním odporem alespoň tisíckrát větším, lze tuto chybu zanedbat, neboť metodická chyba dosahuje 0,1%. U teplotních zdrojů světla dochází průchodem elektrického proudu k zahřátí vodivé pevné látky (kovu) na teplotu, při které tepelný pohyb vytváří budicí energii potřebnou ke vzniku světelného záření. Tato energie se předíví částicím, které jsou schopny vybuzení či ionizace a které se pak stávají elementárními zdroji světla látka (např.vlákno žárovky) pak vysílá optické záření. Spektrum teplotního záření je spojité a tak obsahuje všechny dílčí složky viditelného světla (všechny vlnové délky). Žárovky jsou nejobvyklejšími představiteli teplotních zdrojů světla. Pro svůj široký sortiment, malé nároky na instalaci a údržbu jsou i dnes nejrozšířenějšími zdroji světla. Hlavními částmi žárovky jsou vlákno, nosný systém vlákna, baňka a patice. Jako materiál vlákna zatím nejlépe výrobně i technologicky vyhovuje wolfram, i když se s těmito vlákny dosahuje malých hodnot měrného výkonu. Měrný výkon je jedna z nejdůležitějších energetických veličin světelného zdroje a popisuje účinnost převodu elektrické energie na světelnou energii. Teoretické maximum měrného výkonu je 683 lm/w. Klasické žárovky mají měrný výkon jen 8-20 lm/w. U halogenových žárovek dosahuje vlivem halogenového regeneračního cyklu měrný výkon hodnot až 30 lm/w. Další nevýhodou žárovek je spínací proud, který je vlivem nízkého odporu studeného vlákna, až desetinásobný oproti jmenovitému proudu. Teplota vlákna obyčejných žárovek v rozmezí výkonů W pohybuje od 2000 C do 2640 C. U žárovek nižších výkonů je teplota nižší. Teplota na povrchu baňky a teplota patice jsou velice závislé na poloze žárovky a dosahují teplot až 220 C (baňka) a 95 C (patice). Namáhání vlákna takto vysokými teplotami způsobuje postupnou erozi vlákna, kdy se odpařený erodovaný wolfram usazuje na vnitřní stěně baňky. Tím dochází ke snižování průřezu vlákna a tím změně parametrů celé žárovky. Svítivost žárovky je závislá na proudu, který zahřívá vlákno. Každý tepelný zdroj by měl být provozován při jmenovitých parametrech (nejčastěji jmenovité napětí). Při snížení napájecího napětí o 5 % se sníží světelný tok žárovky zhruba o 18 %. Při zvýšení napětí oproti jmenovitému o 5 %, světelný tok se sice zvýší asi o 24 %, avšak životnost žárovky se snižuje o 50 %!!! Přetěžování žárovek má tedy za následek značné snížení životnosti. Statistická životnost běžných žárovek je asi 1000 hodin svícení. U halogenových žárovek, které jsou plněny halovými prvky, nejčastěji chlorem, bromem a jodem, je eroze a odpařování wolframu zmírněno tzv. halogenovým regeneračním cyklem. Tento cyklus umožňuje odpařenému wolframu vracet se zpět do okolí vlákna, na které je opětovně usazován. Na základě tohoto jevu lze zvýšit životnost žárovky, popřípadě zvýšit měrný výkon. I když je měrný výkon ve srovnání s ostatními druhy světelných zdrojů nejnižší, budou se v určitých aplikačních oblastech (např. společenské a obytné prostory) používat i v budoucnu, a to právě pro jejich velkou přizpůsobivost co do výkonu a rozměrů i proto, že nepotřebují žádných pomocných zařízení (na rozdíl od zářivek), mohou svítit v každé poloze (na rozdíl od výbojek) a také díky tomu, že jejich světelný tok není závislý na okolní teplotě a je plynule regulovatelný změnou napájecího napětí. V prostorech osvětlených tepelnými - 2 -

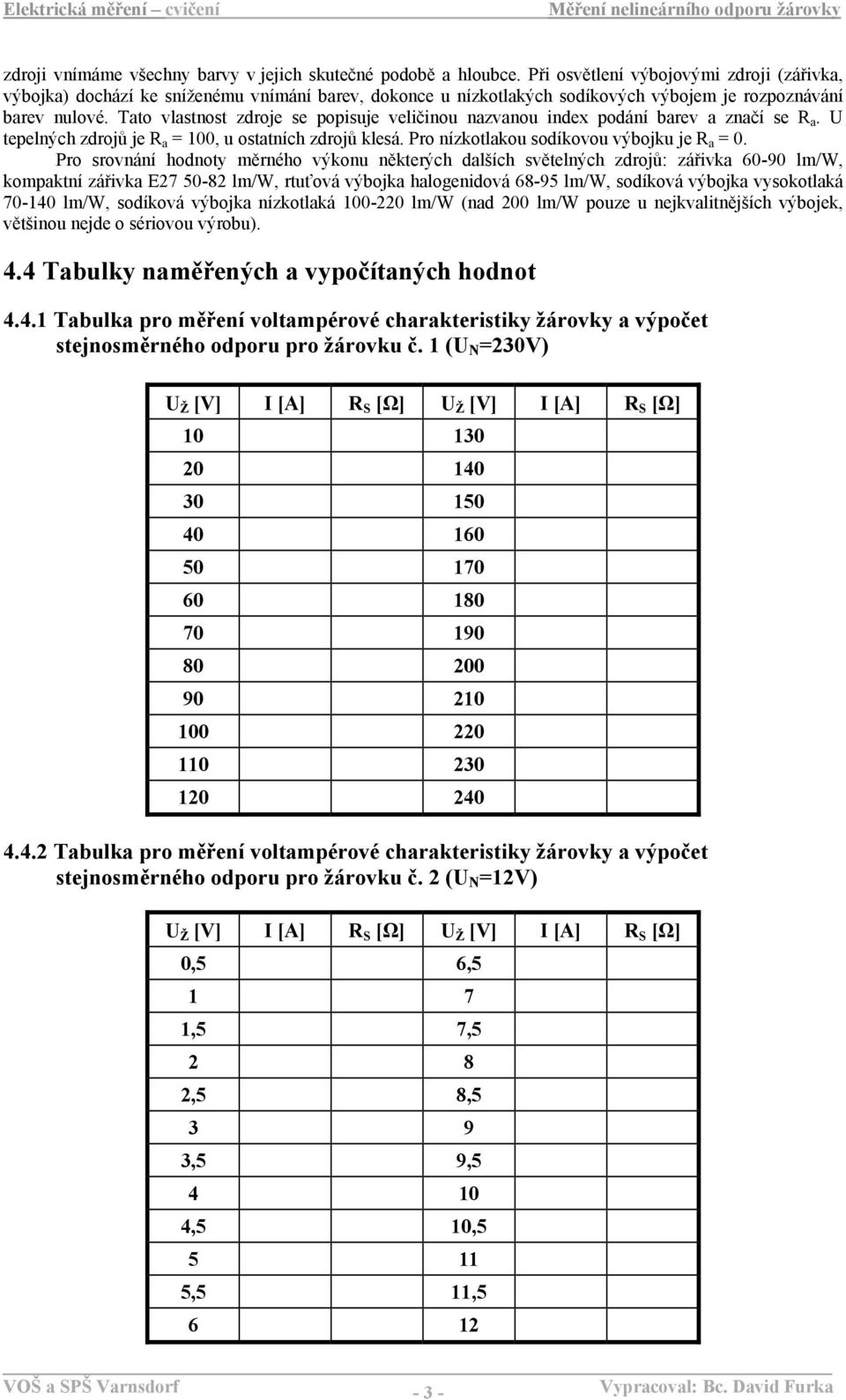

3 zdroji vnímáme všechny barvy v jejich skutečné podobě a hloubce. Při osvětlení výbojovými zdroji (zářivka, výbojka) dochází ke sníženému vnímání barev, dokonce u nízkotlakých sodíkových výbojem je rozpoznávání barev nulové. Tato vlastnost zdroje se popisuje veličinou nazvanou index podání barev a značí se R a. U tepelných zdrojů je R a = 100, u ostatních zdrojů klesá. Pro nízkotlakou sodíkovou výbojku je R a = 0. Pro srovnání hodnoty měrného výkonu některých dalších světelných zdrojů: zářivka lm/w, kompaktní zářivka E lm/w, rtuťová výbojka halogenidová lm/w, sodíková výbojka vysokotlaká lm/w, sodíková výbojka nízkotlaká lm/w (nad 200 lm/w pouze u nejkvalitnějších výbojek, většinou nejde o sériovou výrobu). 4.4 Tabulky naměřených a vypočítaných hodnot Tabulka pro měření voltampérové charakteristiky žárovky a výpočet stejnosměrného odporu pro žárovku č. 1 (U N =230V) U Ž [V] I [A] R S [Ω] U Ž [V] I [A] R S [Ω] Tabulka pro měření voltampérové charakteristiky žárovky a výpočet stejnosměrného odporu pro žárovku č. 2 (U N =12V) U Ž [V] I [A] R S [Ω] U Ž [V] I [A] R S [Ω] 0,5 6, ,5 7, ,5 8, ,5 9, ,5 10, ,5 11,

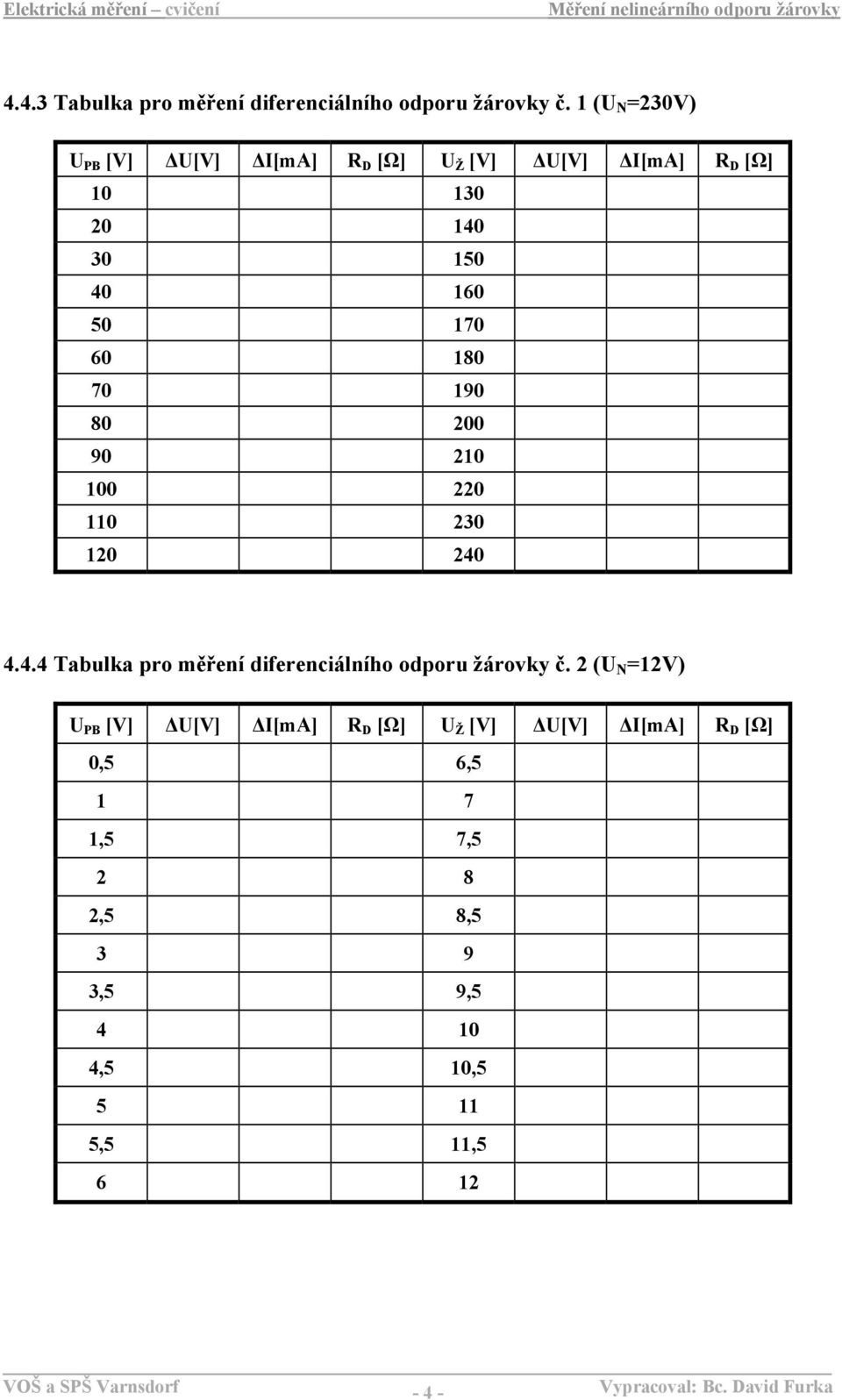

4 4.4.3 Tabulka pro měření diferenciálního odporu žárovky č. 1 (U N =230V) U PB [V] U[V] I[mA] R D [Ω] U Ž [V] U[V] I[mA] R D [Ω] Tabulka pro měření diferenciálního odporu žárovky č. 2 (U N =12V) U PB [V] U[V] I[mA] R D [Ω] U Ž [V] U[V] I[mA] R D [Ω] 0,5 6, ,5 7, ,5 8, ,5 9, ,5 10, ,5 11,

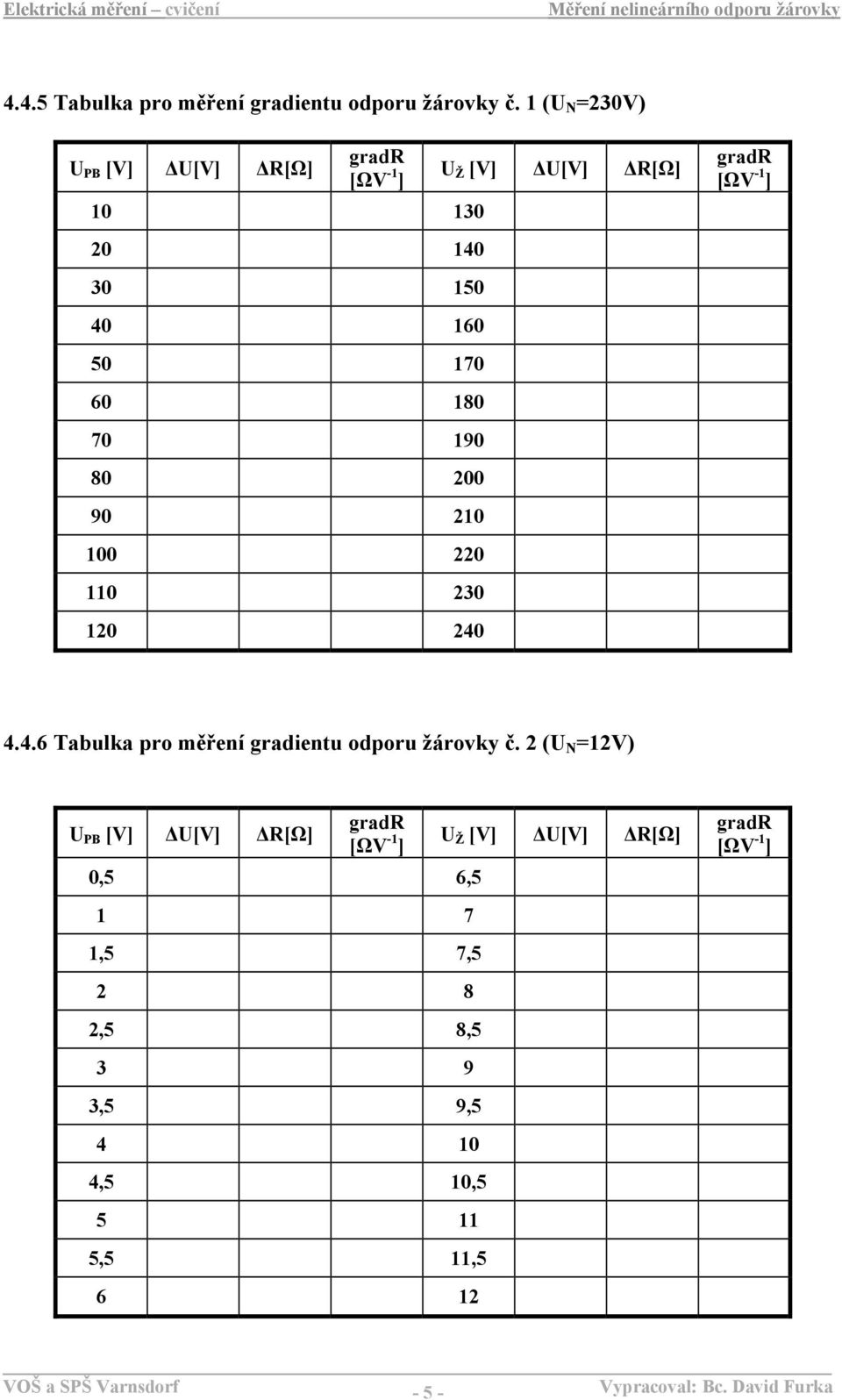

5 4.4.5 Tabulka pro měření gradientu odporu žárovky č. 1 (U N =230V) U PB [V] U[V] R[Ω] U Ž [V] U[V] R[Ω] Tabulka pro měření gradientu odporu žárovky č. 2 (U N =12V) U PB [V] U[V] R[Ω] 0,5 6, ,5 7, ,5 8, ,5 9, ,5 10, ,5 11, U Ž [V] U[V] R[Ω] - 5 -

6 4.5 Grafy naměřených a vypočtených hodnot Voltampérová charakteristika žárovky č. 1 (U N = 230 V) I [ma] Voltampérová charakteristika žárovky č. 2 (U N = 12 V) I [ma]

7 4.5.3 Graf závislosti diferenciálního odporu na napětí pracovního bodu žárovka č. 1 (U N = 230 V) R D [ma] Graf závislosti diferenciálního odporu na napětí pracovního bodu žárovka č. 2 (U N = 12 V) R D [ma]

8 4.5.5 Graf závislosti gradientu odporu vlákna žárovky na napětí pracovního bodu žárovka č. 1 (U N = 230 V) Graf závislosti gradientu odporu vlákna žárovky na napětí pracovního bodu žárovka č. 2 (U N = 12 V)

9 4.6 Otázky k tématu a) Je hodnota odporu vlákna po celou dobu funkčního života žárovky stejná? (problematiku stručně rozveďte pro základní typy žárovek) b) K jakým výsledkům bychom došli při měření činného a jalového výkonu? (předpokládané hodnoty činného a jalového výkonu).. c) Popište, jak se chová žárovka těsně po připojení ke zdroji elektrické energie. Popište i předpokládaný průběh napětí a proudu Zhodnocení měření Datum vypracování: Připomínky k protokolu: Podpis studenta: Hodnocení - LABORATOŘ: CELKOVÉ HODNOCENÍ: - 9 -
