1 Solární trubicový kolektor NORDline SCM 15-58/ Návod k instalaci DIN EN : DIN EN :

2 1. Důležité informace 1.1 Místní předpisy Instalace musí být provedena v souladu s platnými místními předpisy a nařízeními. 1.2 Způsobilý technik Instalace musí být provedena způsobilým technikem/instalatérem. 1.3 Ovládání teploty, tlaku a vypouštění Solární smyčka by pro normální provoz měla být nastavena, prostřednictvím tlakového pojistného ventilu (snížení tlaku) na hlavním přívodním potrubí studené vody, na < 500 kpa. Při konstrukci systému musí být zajištěna možnost uvolnění tlaku při dosažení hodnoty ne vyšší než 800 kpa a možnost vypuštění horké vody ze solární smyčky nebo zásobníku vody do trativodu, pokud její teplota dosáhne 99 ºC (210 ºF). Doporučuje se, aby páčky pojistného tlakového ventilu a teplotního pojistného ventilu (PTRV) byly použity jedenkrát za 6 měsíců, aby byla zajištěna jejich spolehlivá činnost. Je důležité s páčkou pohybovat se zvýšenou opatrností. 1.4 Kvalita vody Voda přímo protékající přes rozdělovací potrubí ve sběrači musí nejprve splňovat kritéria pitné vody a poté také následující: Rozpouštějící pevné látky celkem: < 600 mg/litr Celková tvrdost: < 200 mg/litr Chlorid: < 250 mg/litr Magnézium: < 10 mg/litr V oblastech, kde je tvrdá voda (> 200 mg), se může uvnitř trubic v rozdělovači potrubí usazovat vodní kámen. V takových oblastech se doporučuji instalace změkčovače vody, aby byl zaručen dlouhodobý účinný provoz kolektoru, nebo použití uzavřené smyčky pro solární okruh smyčky. Při použit glykolu musí voda splňovat výše uvedené požadavky a glykol musí být pravidelně vyměňován, aby se předešlo tomu, že se glykol stane kyselým. 1.5 Koroze kovů Jak měď, tak nerezová ocel jsou náchylné ke korozi, když je v jejich přítomnosti vysoká koncentrace chloru. Solární kolektor může být použit k vyhřívání lázní nebo bazénů, ale úrovně volného chloru nesmí překročit hodnotu 2 mg, navíc záruka poskytnutá na rozdělovač, používaný pro ohřev lázní nebo bazénů, je 2 roky, což je standardní doba pro ohřívače lázní a bazénů. Úroveň chloru, který je přítomný ve většině sítí veřejných vodovodů dodávajících pitnou vodu, je bezpečná pro provoz kolektoru za podmínky, že síti veřejných vodovodů není použita voda z vrtů. 1.6 Ochrana proti námraze Ochrana proti námraze by měla být zahrnuta do systému prostřednictvím nastavení funkce nízká teplota potrubí na solárním kolektoru, která spouští čerpadlo v okamžiku, kdy teplota klesne pod přednastavenou úroveň (např. 5 ºC/41 ºF). Jako ochrana proti námraze může být také jako alternativa použita uzavřená smyčka naplněná směsí vody a glykolu. Vakuové trubice nejsou náchylné k poškození při použití studené vody a vytápěcí trubice jsou chráněny proti vnitřnímu poškození způsobenému zamrzáním vody.

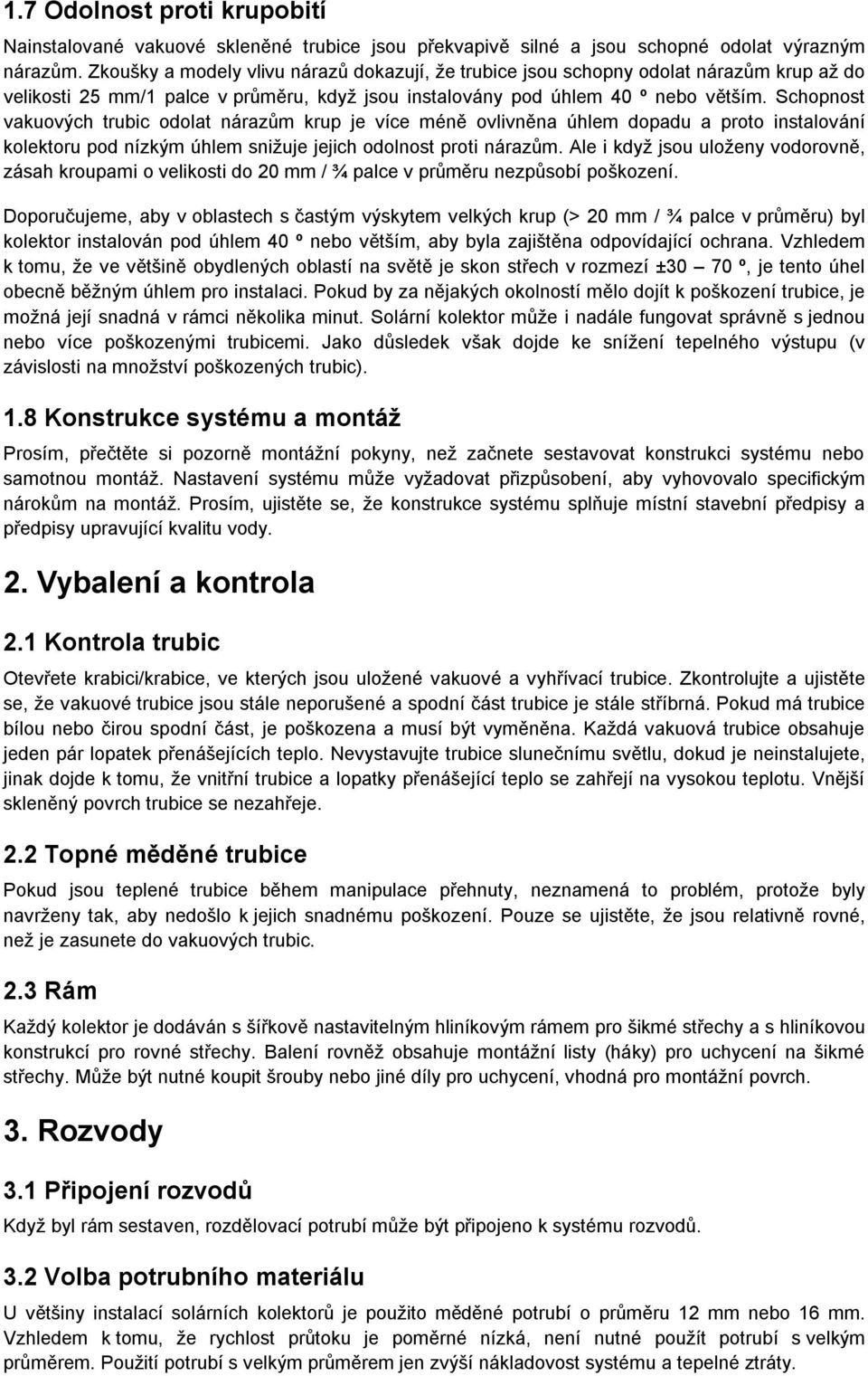

3 1.7 Odolnost proti krupobití Nainstalované vakuové skleněné trubice jsou překvapivě silné a jsou schopné odolat výrazným nárazům. Zkoušky a modely vlivu nárazů dokazují, že trubice jsou schopny odolat nárazům krup až do velikosti 25 mm/1 palce v průměru, když jsou instalovány pod úhlem 40 º nebo větším. Schopnost vakuových trubic odolat nárazům krup je více méně ovlivněna úhlem dopadu a proto instalování kolektoru pod nízkým úhlem snižuje jejich odolnost proti nárazům. Ale i když jsou uloženy vodorovně, zásah kroupami o velikosti do 20 mm / ¾ palce v průměru nezpůsobí poškození. Doporučujeme, aby v oblastech s častým výskytem velkých krup (> 20 mm / ¾ palce v průměru) byl kolektor instalován pod úhlem 40 º nebo větším, aby byla zajištěna odpovídající ochrana. Vzhledem k tomu, že ve většině obydlených oblastí na světě je skon střech v rozmezí ±30 70 º, je tento úhel obecně běžným úhlem pro instalaci. Pokud by za nějakých okolností mělo dojít k poškození trubice, je možná její snadná v rámci několika minut. Solární kolektor může i nadále fungovat správně s jednou nebo více poškozenými trubicemi. Jako důsledek však dojde ke snížení tepelného výstupu (v závislosti na množství poškozených trubic). 1.8 Konstrukce systému a montáž Prosím, přečtěte si pozorně montážní pokyny, než začnete sestavovat konstrukci systému nebo samotnou montáž. Nastavení systému může vyžadovat přizpůsobení, aby vyhovovalo specifickým nárokům na montáž. Prosím, ujistěte se, že konstrukce systému splňuje místní stavební předpisy a předpisy upravující kvalitu vody. 2. Vybalení a kontrola 2.1 Kontrola trubic Otevřete krabici/krabice, ve kterých jsou uložené vakuové a vyhřívací trubice. Zkontrolujte a ujistěte se, že vakuové trubice jsou stále neporušené a spodní část trubice je stále stříbrná. Pokud má trubice bílou nebo čirou spodní část, je poškozena a musí být vyměněna. Každá vakuová trubice obsahuje jeden pár lopatek přenášejících teplo. Nevystavujte trubice slunečnímu světlu, dokud je neinstalujete, jinak dojde k tomu, že vnitřní trubice a lopatky přenášející teplo se zahřejí na vysokou teplotu. Vnější skleněný povrch trubice se nezahřeje. 2.2 Topné měděné trubice Pokud jsou teplené trubice během manipulace přehnuty, neznamená to problém, protože byly navrženy tak, aby nedošlo k jejich snadnému poškození. Pouze se ujistěte, že jsou relativně rovné, než je zasunete do vakuových trubic. 2.3 Rám Každý kolektor je dodáván s šířkově nastavitelným hliníkovým rámem pro šikmé střechy a s hliníkovou konstrukcí pro rovné střechy. Balení rovněž obsahuje montážní listy (háky) pro uchycení na šikmé střechy. Může být nutné koupit šrouby nebo jiné díly pro uchycení, vhodná pro montážní povrch. 3. Rozvody 3.1 Připojení rozvodů Když byl rám sestaven, rozdělovací potrubí může být připojeno k systému rozvodů. 3.2 Volba potrubního materiálu U většiny instalací solárních kolektorů je použito měděné potrubí o průměru 12 mm nebo 16 mm. Vzhledem k tomu, že rychlost průtoku je poměrné nízká, není nutné použít potrubí s velkým průměrem. Použití potrubí s velkým průměrem jen zvýší nákladovost systému a tepelné ztráty.

4 3.3 Úrovně tlaků Bez ohledu na nastavení zařízení, hodnoty uvolnění tlaku, expanzní nádoby a/nebo jiné zařízení, musí být instalováno zařízení pro kontrolu tlaku. Solární smyčka musí být navržena tak, aby byla v provozu při tlaku ne vyšším než 800 kpa (800 kpa = 8 bar = 116 psi). U zařízení, kde se používá síťový tlak vody by měl být systém správně nastaven tak, aby fungoval při tlaku < 500 kpa, kterého je dosaženo pomocí omezení tlaku/snížení jeho hodnoty. 3.4 Bezpečnost ohřevu Doporučujeme, a na základě předpisů může být vyžadováno, aby byl na potrubí teplé vody umístěn regulátor teploty mezi ohřívačem vody a koupelnou/příslušenstvím aby bylo omezeno riziko opaření.toho je docíleno ovládáním teploty vody na úroveň pod 50 ºC/122 ºF (teplotu je možno upravovat). 3.5 Vložení teplotního senzoru Teplotní senzor solárního kolektoru by měl být pokryt silnou vrstvou termální pasty a vložen do pouzdra pro senzor až na jeho dno. Pokud je pouzdro příliš volné, vsuňte do něj vedle senzoru malý kousek měděného plechu. Utěsněte otvor pouzdra teplotního senzoru silikonovým tmelem, aby bylo zabráněno vniknutí vody. Ujistěte se, že senzory použité na kolektor jsou odolné vysokým teplotám (až do 250 ºC/122 ºF), zejména pak v kabelech. 4. Stagnace a přehřívání Stagnace se vztahuje ke stavu, který se vyskytuje v případě, kdy přestane fungovat čerpadlo, z důvodu závady na čerpadle, výpadku přívodu elektrického proudu nebo jako důsledek spuštění funkce ochrany před přehřátím nádrže, která je vestavěná v ovladači a která vypíná čerpadlo. Pokud je na vstupu do kolektoru nebo výstupu z kolektoru instalován PTRV (pojistný tlakový ventil), kolektor bude pokračovat ve zvyšování teploty, dokud nebude dosaženo limitu teplotního bezpečnostního senzoru v tomto okamžiku dojde k vypuštění vody ze systému do trativodu. Když PTRV není na kolektoru instalován, v rozdělovači trubic se bude hromadit pára. Je možné, že pára pronikne zpět do skladovací nádrže skrze zpětné potrubí. PTRV na nádrži se otevře, aby byl dle potřeby uvolněn tlak nebo teplo. Za těchto podmínek standardně dosáhne teplota potrubí svého maxima okolo 160 ºC/230 ºF. Obecně, teplo vracející se z kolektoru ve formě páry není dostačující na to, aby ovlivnilo pokračující nárůst teploty nádrže (tj. tepelný vstup < tepelná ztráta v nádrži). Za normálních okolností se stagnace, jako důsledek zastavení čerpadla, projevuje velmi zřídka, zatímco výpadky přívodu elektrického proudu se stávají běžně během bouří a za nejasného slunečného počasí. Ochrana před přehřátím nádrže by se měla projevit pouze v případě, kdy horká voda není používaná po několik dní (během dovolené) a jen během období silného slunečního svitu (v létě). Pokud opouštíte dům na delší dobu (více než 2 3 dny), doporučujeme zakrýt panel kolektoru nebo vybavit systém zařízením pro odvod tepla, případně využít teplo jiným způsobem, čímž předejdete přehřátí systému a stagnaci kolektoru. Nehybnost solárního kolektoru NEPOŠKODÍ solární kolektor, nicméně izolace použitá na potrubí v blízkosti potrubního vstupu a výstupu kolektoru by měla odolat teplotám do 200 ºC/395 ºF (např. skelná nebo minerální vata s vnějším obalem z hliníkové fólie, čímž je zaručena ochrana proti přírodním vlivům).

5 5. Seznam částí v balení Ozn. Typ Množství (A.) Rozdělovací potrubí - sběrač) 1 (B.) Montážní list (hák) 4 (C.) Montážní podložka 8 (D.) Držák trubic 15 (E.) Teplonosná pasta 1 (F.) Profil přední (1 980mm) 2 (G.) Profil spodní (1 150mm) 1 (H.) Topná trubice 15 (I.) Šroub M8x16 20 (J.) Šroub M8x28 1 (K.) Šroub M8x50 2 (L.) Profil boční vzpěra (805mm) 2 (M.) Profil kříž (1 360mm) 2 (N.) Profil zadní (1 270mm) 2 (O.) Nožky 4

6 6. Instalace rámu A Model NORDline SCM 15-58/ B C (mm) (mm) (mm) D (mm) 1150 E (mm) možno upravit F (mm) G úhel (mm) 1430/45º 1420 H (mm) 13!! Po připevnění rámu a připojení sběrače na solární rozvod se doporučuje nejprve naplnit a natlakovat systém, odzkoušet těsnost spojů a teprve po odvzdušnění systému instalovat vakuové trubice!!

7 7. Montáž kolektoru 7.1 Směrování kolektoru Kolektor by měl směrovat k rovníku, což je směrem k Jihu na severní polokouli a směrem k Severu na jižní polokouli. Nasměrování kolektoru správným směrem a správný úhel je velmi důležité, aby byl zajištěn odpovídající tepelný výstup z kolektoru, ale odchylka do 10 º od směru přímo na Sever nebo na Jih je přípustná a bude mít zanedbatelný vliv na tepelný výstup. 7.2 Úhel kolektoru U kolektorů je běžné, že jsou instalovány v úhlu, který je v souladu se zeměpisnou šířkou dané oblasti. Nedoporučuje se instalace pod úhlem menším než 20 º, jelikož topné trubice dosahují nejlepšího výkonu, pokud jsou instalovány v úhlu º. Při dodržování těchto obecných zásad je přijatelná odchylka v závislosti na zeměpisné šířce v rozmezí ± 10 º, přičemž nedojde k významnému omezení tepelného výstupu. Instalace v úhlech mimo výše uvedený rozsah je možná, ale dojde ke snížení tepelného výstupu. Úhel menší než doporučený pro danou zeměpisnou šířku zvýší tepelný výstup v zimě, zatímco větší úhel zvýší tepelný výstup v zimě. 7.3 Umístění Kolektor by měl být umístěn co nejblíže zásobníku, aby bylo možno vyhnout se použití dlouhého potrubí. Při umístění zásobníku je tedy nutné brát na zřetel také požadavky pro umístění solárního kolektoru. Zásobník by měl také být umístěn co nejblíže nejpoužívanějšímu potrubí vedoucímu do trativodu. 8. Údržba 8.1 Čištění Pravidelný déšť by měl udržovat vakuové trubice čisté, ale pokud dojde k jejich částečnému ušpinění, je možné je omýt měkkým hadříkem a teplou mýdlovou vodou nebo roztokem na čištění skla. Pokud trubice nejsou snadno a bezpečně dostupné, je účinný také vysokotlaký vodní rozstřikovač. 8.2 Listí Během podzimu se může mezi trubicemi nebo pod nimi nahromadit spadané listí. Prosím, odstraňujte toto listí pravidelně, aby byla zajištěna správná funkčnost zařízení a abyste zabránili riziku požáru (solární kolektor nezpůsobí vznícení hořlavých materiálů). 8.3 Rozbití trubice Pokud dojde k rozbití trubice, měla by být co nejdříve nahrazena, aby se udržela maximální výkonnost kolektoru. Systém bude i nadále normálně fungovat a to i s poškozenou trubicí. Každá rozbitá trubice by měla být odklizena, aby se předešlo riziku poranění.

8 9. Upozornění 9.1 Solární kolektor pro centrální vytápění ochrana před přehřátím Pokud byl systém instalován tak, aby přispíval do systému centrálního topení, bude v letním období produkovat daleko více tepla, než je potřeba pro samotné dodávky teplé vody. V takových případech je pro domácnost doporučeno mít lázně nebo bazén, které mohou využívat teplo v letním období nebo nainstalované zařízení pro odvod tepla. 9.2 Kovové části Při manipulaci s různými částmi solárního kolektoru vždy noste rukavice. I když bylo vynaloženo maximální úsilí na to, aby byly kovové části zpracovány tak, aby s nimi šlo bezpečně manipulovat, mohou se na jednotlivých částech vyskytovat ostré hrany. 9.3 Vakuové trubice Dbejte zvýšené opatrnosti při manipulaci s vakuovými trubicemi, protože pokud by byly upuštěny nebo by došlo k prudšímu nárazu, dojde k jejich poškození nebo rozbití. Při manipulaci s rozbitým sklem vždy noste rukavice. 9.4 Vysoké teploty Pokud je ve vakuové trubici instalována vyhřívací trubice a při dobrém slunečním světle, může kondenzátor vyhřívací trubice dosáhnout teplot přesahující 200 ºC/392 ºF. Při těchto teplotách pak kontakt s topnou trubicí způsobí vážné popáleniny, proto prosím dbejte zvýšené opatrnosti při experimentování nebo předvádění vakuových trubic a topných trubic. V instalovaném kompletním potrubním systému, pokud je čerpadlo zastaveno při dobrém slunečním záření, mohou rozdělovač kolektoru a vodovodní trubky v blízkosti potrubí dosáhnout teplot až 160 ºC/320 ºF. Z tohoto důvodu musíte dbát zvýšené opatrnosti, pokud se těchto částí dotýkáte. Hydraulické zapojení kolektorového pole Vývody kolektoru CU 22 x 1mm napojujte samosvornými spojkami, nikdy ne pájením. Nepoužívejte spojovací materiály, které by mohly způsobit tzv. elektrický článek. V sériovém zapojení více kolektorů, vzhledem k tepelné roztažnosti,doporučujeme po každých 2-3 kolektorech (40 trubicích) zařadit pružnou spojku. Příklad sériové zapojení deseti kolektorů NORDline SCM 15-58/ Umístění čidla kolektoru na výstupu kolektoru, který je umístěný jako poslední.

9 Příklad sériové zapojení osmi kolektorů NORDline SCM 15-58/ Umístění čidla kolektoru na výstupu kolektoru, který je umístěný jako poslední. Ochrana proti blesku Zabezpečte ochranu kolektoru proti blesku pomocí vodivého připojení studené větve primárního systému v místě přívodu potrubí do kolektoru k bleskosvodu. K bleskosvodu je nutné připojit i rám kolektoru a nosné konstrukce. Doprava a skladování Kartony s trubicemi vždy ukládejte na rovnou podložku NALEŽATO. Chraňte kolektor před nárazy a pády. Neukládejte na sebe více než 8 kartonů s trubicemi. Neskladujte ve vlhkém prostředí.

10 10. Technické údaje Modelový typ NORDline SCM 15-58/ počet trubic 15 ks Průměr trubic 58 mm Výška x šířka x hloubka x x 130 mm Hmotnost 43 kg Objem kapaliny L 0,9 l Teplonosné médium čistá voda/glykol Úhel náklonu Max. provozní tlak 10 bar Max. testovací tlak 12 bar Celková plocha 2,51 m² Účinná absorbční plocha 1,215 m² Plocha apertury 1,409 m² Absorbce % Emisivita 5 + 1% Součinitel tepelné ztráty a1 1,626 [W.m-2.K-1] Součinitel tepelné ztráty a2 0,012 [W.m-2.K-2] Tlaková ztráta 4,1 mbar při 50l/h Max provozní teplota 350 ºC Stagnační teplota 220,6 C Bod mrznutí - 40 C Účinnost nº 0.79 Přípojení vstupu/výstupu 22 mm Materiál vnitřního výměníku sběrače TP2 měď 35 mm Certifikát EN ,-2 SOLAR KEYMARK Materiál vakuových trubic vysoce kvalitní borosilikátové sklo Selektivní vrstva SS-CU-AIN/ALN Váha trubice 2 kg Tloušťka skleněné stěny trubice 1,6 mm Vakuum P<5*10^-3Pa Odolnost proti kroupám 25 mm Odolnost proti větru 30 m/s Doporučený průtok 0,1-0,2 litrů/minuta/trubice Maximální rychlost průtoku 1 litr/minuta/trubice Doporučený obsah bojleru l Materiál topné trubice TU1 měď Průměr měděné topné trubice kondenzátor 14 mm, tělo 8 mm Kryt potrubí (sběrače) slitina eloxovaného hliníku Izolace sběrače minerální vlna Konzole slitina eloxovaného hliníku Držák trubic UV stabilizovaný nylon Těsnění silikonové těsnění Kontaktní desky hliníkové destičky Výkon kolektoru (pro Ic = 1000W/m²) Tm = 0 C 932 W Tm - Ta = 10 C 908 W Tm - Ta = 30 C 843 W Tm - Ta = 50 C 757 W Tm - Ta = 70 C 648 W
