Počítač Dell OptiPlex 9010/7010 Ultra Small Form Factor Příručka majitele
|
|
- Václav Neduchal
- před 8 lety
- Počet zobrazení:
Transkript
1 Počítač Dell OptiPlex 9010/7010 Ultra Small Form Factor Příručka majitele Regulační model: D01U Regulační typ: D01U003
2 Poznámky a upozornění POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lepšímu využití počítače. VÝSTRAHA: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout. VAROVÁNÍ: VAROVÁNÍ označuje potenciální nebezpečí poškození majetku, úrazu nebo smrti Dell Inc. Ochranné známky použité v tomto textu: Dell, logo DELL, Dell Precision, Precision ON,ExpressCharge, Latitude, Latitude ON, OptiPlex, Vostro a Wi-Fi Catcher jsou ochranné známky společnosti Dell Inc. Intel, Pentium, Xeon, Core, Atom, Centrino a Celeron jsou registrované ochranné známky nebo ochranné známky společnosti Intel Corporation v USA a v jiných zemích. AMD je registrovaná ochranná známka a AMD Opteron, AMD Phenom, AMD Sempron, AMD Athlon, ATI Radeon a ATI FirePro jsou ochranné známky společnosti Advanced Micro Devices, Inc. Microsoft, Windows, MS-DOS, Windows Vista, tlačítko Start Windows Vista a Office Outlook jsou buď ochranné známky, nebo registrované ochranné známky společnosti Microsoft Corporation ve Spojených státech anebo v jiných zemích. Blu-ray Disc je ochranná známka společnosti Blu-ray Disc Association (BDA) a pro použití na discích a přehrávačích je používána v rámci licence. Registrované slovní označení Bluetooth je vlastněné společností Bluetooth SIG, Inc. a jakékoli použití tohoto označení společností Dell Inc. je založeno na licenci. Wi-Fi je registrovaná ochranná známka společnosti Wireless Ethernet Compatibility Alliance, Inc Rev. A00

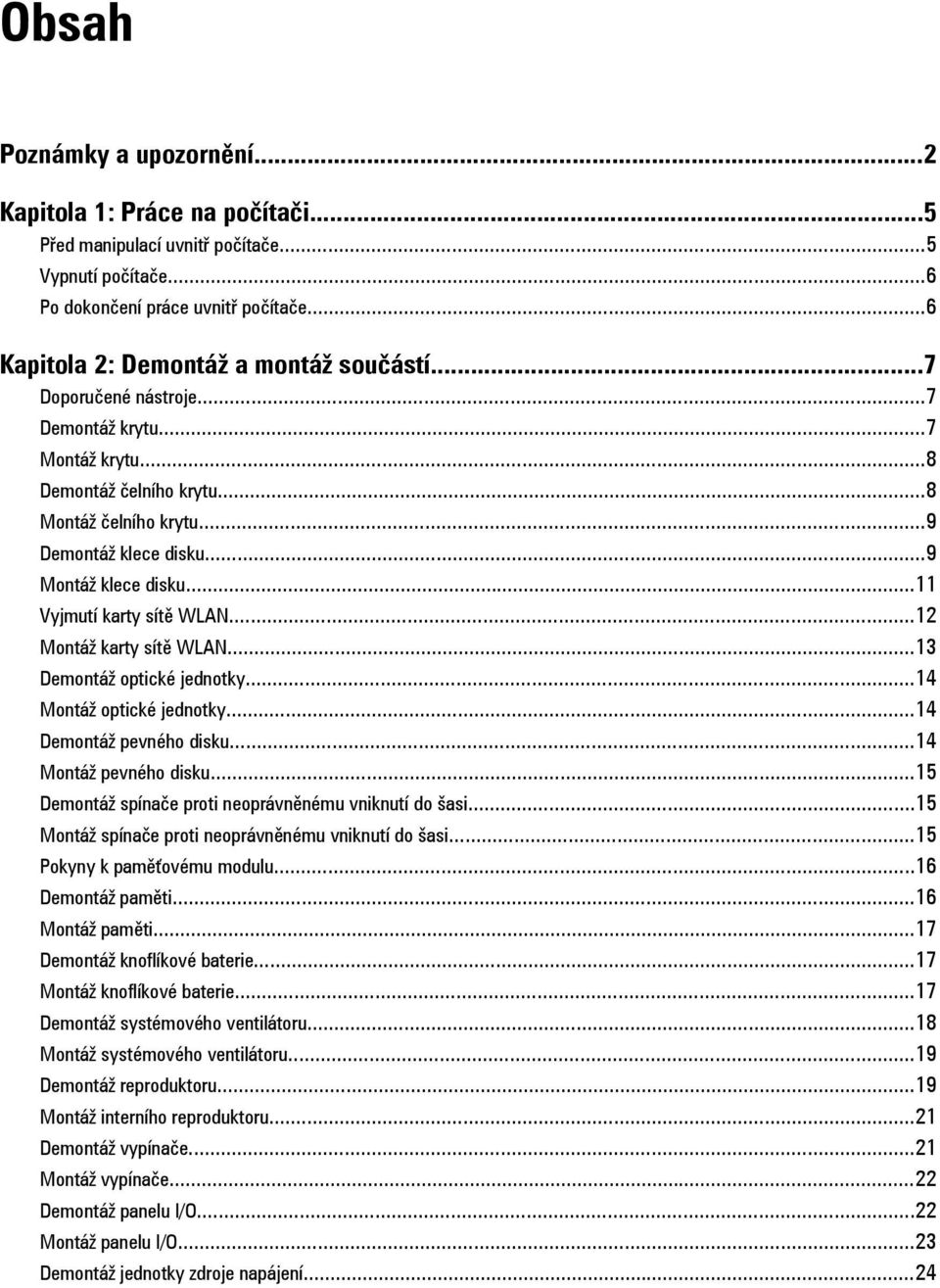

3 Obsah Poznámky a upozornění...2 Kapitola 1: Práce na počítači...5 Před manipulací uvnitř počítače...5 Vypnutí počítače...6 Po dokončení práce uvnitř počítače...6 Kapitola 2: Demontáž a montáž součástí...7 Doporučené nástroje...7 Demontáž krytu...7 Montáž krytu...8 Demontáž čelního krytu...8 Montáž čelního krytu...9 Demontáž klece disku...9 Montáž klece disku...11 Vyjmutí karty sítě WLAN...12 Montáž karty sítě WLAN...13 Demontáž optické jednotky...14 Montáž optické jednotky...14 Demontáž pevného disku...14 Montáž pevného disku...15 Demontáž spínače proti neoprávněnému vniknutí do šasi...15 Montáž spínače proti neoprávněnému vniknutí do šasi...15 Pokyny k paměťovému modulu...16 Demontáž paměti...16 Montáž paměti...17 Demontáž knoflíkové baterie...17 Montáž knoflíkové baterie...17 Demontáž systémového ventilátoru...18 Montáž systémového ventilátoru...19 Demontáž reproduktoru...19 Montáž interního reproduktoru...21 Demontáž vypínače...21 Montáž vypínače...22 Demontáž panelu I/O...22 Montáž panelu I/O...23 Demontáž jednotky zdroje napájení...24
4 Montáž jednotky zdroje napájení...25 Demontáž chladiče...26 Montáž chladiče...28 Demontáž procesoru...28 Instalace procesoru...29 Demontáž základní desky...29 Rozvržení základní desky...32 Montáž základní desky...33 Kapitola 3: Nastavení systému...35 Sekvence spouštění...35 Navigační klávesy...35 Možnosti programu Nastavení systému...36 Aktualizace systému BIOS...44 Nastavení propojek...44 Heslo k systému a nastavení...44 Přiřazení hesla k systému a hesla k nastavení...45 Odstranění nebo změna stávajícího hesla k systému nebo nastavení...45 Zakázání hesla k systému...46 Kapitola 4: Diagnostika...47 Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (epsa)...47 Kapitola 5: Řešení problémů s počítačem...49 Diagnostika kontrolky LED napájení...49 Zvukové signály...50 Chybové zprávy...50 Kapitola 6: Technické údaje...55 Kapitola 7: Kontaktování společnosti Dell...63
5 Práce na počítači 1 Před manipulací uvnitř počítače Dodržováním následujících bezpečnostních zásad předejdete poškození počítače a případnému úrazu. Není-li uvedeno jinak, u každého postupu se v tomto dokumentu předpokládá, že platí tyto podmínky: Prostudovali jste si bezpečnostní informace dodané s počítačem. Součást lze vyměnit (nebo v případě jejího samostatného zakoupení vložit) provedením kroků vyjmutí v opačném pořadí. VAROVÁNÍ: Před prací uvnitř počítače si přečtěte bezpečnostní pokyny dodané s počítačem. Další informace o vhodných bezpečných postupech naleznete na webové stránce souladu s předpisy na adrese regulatory_compliance. VÝSTRAHA: Mnohé z oprav smí provádět pouze certifikovaný servisní technik. Sami byste měli odstraňovat pouze menší problémy a provádět jednoduché opravy, k nimž vás opravňuje dokumentace k produktu nebo k nimž vás prostřednictvím Internetu či telefonicky vyzve tým služeb a podpory. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Přečtěte si bezpečnostní pokyny dodané s produktem a dodržujte je. VÝSTRAHA: Aby nedošlo k elektrostatickému výboji, použijte uzemňovací náramek nebo se opakovaně dotýkejte nenatřeného kovového povrchu (například konektoru na zadní straně počítače). VÝSTRAHA: Zacházejte se součástmi a kartami opatrně. Nedotýkejte se součástí nebo kontaktů na kartě. Držte kartu za její hrany nebo kovový montážní držák. Součásti, jako například procesor, držte za okraje, ne za kolíky. VÝSTRAHA: Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé kabely jsou vybaveny konektory s pojistkami. Pokud odpojujete tento typ kabelu, před odpojením kabelu pojistky stiskněte. Konektory odpojujte vždy v rovině aby nedošlo k ohnutí kolíků konektoru. Před připojením kabelu také zkontrolujte, zda jsou oba konektory správně nasměrovány a zarovnány. POZNÁMKA: Barva počítače a některých součástí se může lišit od barev uvedených v tomto dokumentu. Abyste zabránili poškození, před manipulací uvnitř počítače proveďte následující kroky. 1. Zkontrolujte, zda je pracovní povrch rovný a čistý, aby nedošlo k poškrábání krytu počítače. 2. Vypněte počítač (viz část Vypnutí počítače). VÝSTRAHA: Při odpojování síťového kabelu nejprve odpojte kabel od počítače a poté od síťového zařízení. 3. Odpojte od počítače veškeré síťové kabely. 4. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek. 5. U odpojeného počítače stiskněte a podržte tlačítko napájení a uzemněte tak základní desku. 6. Demontujte kryt. 5
6 VÝSTRAHA: Před manipulací s vnitřními součástmi počítače proveďte uzemnění tím, že se dotknete nenatřené kovové plochy jako například kovové části na zadní straně počítače. Během práce se opětovně dotýkejte nenatřeného kovového povrchu, abyste rozptýlili statickou elektřinu, která by mohla vnitřní součásti počítače poškodit. Vypnutí počítače VÝSTRAHA: Abyste předešli ztrátě dat, před vypnutím počítače uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace. 1. Vypněte operační systém: V systému Windows 7: Klepněte na tlačítko Start V systému Windows Vista: a poté klepněte na možnost Vypnout. Klepněte na tlačítko Start, podle ukázky níže klepněte na šipku v pravém spodním rohu nabídky Start a nakonec klepněte na tlačítko Vypnout. V systému Windows XP: Klepněte na nabídku Start Vypnout počítač Vypnout. Počítač se vypne po ukončení operačního systému. 2. Ujistěte se, že je vypnutý počítač i veškerá další připojená zařízení. Pokud se počítač a připojená zařízení při ukončení operačního systému automaticky nevypnou, vypněte je stiskem tlačítka napájení po dobu 6 vteřin. Po dokončení práce uvnitř počítače Po dokončení jakékoli výměny se ujistěte, že jste před spuštěním počítače připojili zpět všechna externí zařízení, karty a kabely. 1. Namontujte kryt. VÝSTRAHA: Síťový kabel připojte tak, že jej nejprve zapojte do síťového zařízení a poté do počítače. 2. Připojte všechny telefonní a síťové kabely k počítači. 3. Připojte počítač a všechna připojená zařízení do elektrických zásuvek. 4. Zapněte počítač. 5. Podle potřeby spusťte nástroj Dell Diagnostics a ověřte, zda počítač pracuje správně. 6
7 Demontáž a montáž součástí 2 V této části naleznete podrobné informace o postupu demontáže a montáže součástí z počítače. Doporučené nástroje Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů: malý plochý šroubovák, křížový šroubovák, malá plastová jehla. Demontáž krytu 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Otočte šroubem pomocí šroubováku proti směru hodinových ručiček. 3. Zatáhněte kryt směrem k sobě a zvednutím nahoru jej sejměte z počítače. 7
8 Montáž krytu 1. Nasaďte kryt na počítač. 2. Posouvejte kryt počítače k přední straně šasi, dokud zcela nezapadne. 3. Utažením šroubu ve směru hodinových ručiček připevněte kryt počítače. 4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž čelního krytu 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte kryt. 3. Páčivým pohybem uvolněte jisticí sponky na bočním okraji čelního krytu směrem od šasi. 4. Páčivým pohybem směrem od počítače uvolněte čelní kryt od šasi. 8
9 Montáž čelního krytu 1. Háčky u spodního okraje čelního krytu vložte do slotů na šasi. 2. Otočte kryt směrem k počítači tak, aby jisticí sponky na čelním krytu zapadly na své místo. 3. Namontujte kryt. 4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž klece disku 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt. 3. Odpojte datový kabel a napájecí kabel od optické jednotky. 9
10 4. Zvedněte klec disku pomocí rukojeti a přetočte klec disku. 5. Zvedněte klec disku a odpojte datový kabel a napájecí kabel od zadní strany pevného disku. 10
11 6. Vyjměte klec disku z počítače. Montáž klece disku 1. Položte klec disku na okraj počítače poblíž čelního krytu, abyste měli přístup ke konektorům kabelů na pevném disku. 2. Připojte datový kabel a napájecí kabel k zadní straně pevného disku. 3. Přetočte klec disku a vložte ji do šasi. 4. Připojte napájecí kabel a datový kabel k zadní straně optické jednotky. 5. Namontujte čelní kryt. 6. Namontujte kryt. 7. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. 11
12 Vyjmutí karty sítě WLAN 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte následující součásti: a) kryt, b) čelní kryt, c) klec disku. 3. Odpojte kabely od karty sítě WLAN. Uvolněte páčky na konektoru, aby se karta vysunula. Zvedněte kartu sítě WLAN a vyjměte ji z počítače. 4. Vytáhněte kabel z počítače. 5. Odstraňte šrouby, které připevňují kotouč antény ke konektoru, a vytáhněte kotouč z počítače. 12
13 6. Vysuňte a vyjměte konektor z počítače. Montáž karty sítě WLAN 1. Zarovnejte konektor se slotem v počítači a zasuňte jej. 2. Zarovnejte kotouč antény s konektorem. Utažením šroubů připevněte kotouč antény ke konektoru karty sítě WLAN. 3. Protáhněte kabel počítačem. 4. Zasuňte kartu sítě WLAN do jejího slotu a zatlačte na ni směrem dolů, dokud se nezajistí na místě pomocí jisticích páček. 5. Připojte kabely ke kartě sítě WLAN. 6. Nainstalujte tyto součásti: a) klec disku, b) čelní kryt, c) kryt. 7. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. 13
14 Demontáž optické jednotky 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Stiskněte západku optické jednotky a vysuňte jednotku ven. 4. Natáhněte držák optické jednotky a poté z něj vyjměte optickou jednotku. Montáž optické jednotky 1. Vložte optickou jednotku do držáku optické jednotky. 2. Vložte pevný disk a optickou jednotku do klece disku. 3. Namontujte klec disku. 4. Namontujte čelní kryt. 5. Namontujte kryt. 6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž pevného disku 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Demontujte šrouby připevňující pevný disk ke kleci disku. 4. Vysunutím uvolněte pevný disk z klece disku. 14
15 Montáž pevného disku 1. Vložte pevný disk do držáku pevného disku. 2. Zasuňte pevný disk zpět do klece disku. 3. Utáhněte šrouby připevňující pevný disk ke kleci disku. 4. Namontujte klec disku. 5. Namontujte čelní kryt. 6. Namontujte kryt. 7. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž spínače proti neoprávněnému vniknutí do šasi 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Zatlačte sponku směrem dovnitř, aby se uvolnila, a opatrně vytáhněte kabel spínače ze základní desky. 4. Vysuňte přepínač proti neoprávněnému vniknutí do šasi směrem ven a vyjměte jej z šasi. Montáž spínače proti neoprávněnému vniknutí do šasi 1. Vložte spínač proti neoprávněnému vniknutí do držáku na zdroji napájení a zasunutím jej připevněte. 2. Připojte kabel spínače k základní desce. 3. Namontujte klec disku. 4. Namontujte čelní kryt. 5. Namontujte kryt. 6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. 15
16 Pokyny k paměťovému modulu Abyste zajistili optimální výkon počítače, postupujte při konfiguraci paměti počítače podle následujících obecných pokynů: Je možné kombinovat paměťové moduly o různých velikostech (např. 2 GB a 4 GB), ale všechny obsazené kanály musí obsahovat identické konfigurace modulů. Paměťové moduly je třeba instalovat od první pozice. POZNÁMKA: V závislosti na hardwarové konfiguraci se může označení paměťových modulů v počítači lišit. Například A1, A2 nebo 1,2,3. Pokud moduly typu quad-rank zkombinujete s moduly typu single-rank nebo dual-rank, moduly typu quad-rank je nutné nainstalovat do pozic s bílými uvolňovacími páčkami. Pokud nainstalujete paměťové moduly o různém taktu, budou pracovat při taktu nejpomalejších nainstalovaných modulů. Demontáž paměti 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Zatlačte směrem dolů na jisticí sponky po stranách paměťových modulů a vyjměte paměťové moduly z konektorů na základní desce. 16
17 Montáž paměti 1. Zarovnejte zářez na paměťovém modulu s výčnělkem v konektoru na základní desce. 2. Zatlačte paměťový modul směrem dolů, dokud nezapadnou uvolňovací západky, které ho drží na místě. 3. Namontujte klec disku. 4. Namontujte čelní kryt. 5. Namontujte kryt. 6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž knoflíkové baterie 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku, d) chladič. 3. Opatrně zatlačte uvolňovací západku směrem od baterie, až baterie vyskočí ze socketu. Poté baterii vyjměte z počítače. Montáž knoflíkové baterie 1. Vložte knoflíkovou baterii do slotu na základní desce. 2. Zatlačte knoflíkovou baterii směrem dolů, aby pružiny uvolňovací západky zapadly na místo a přichytily ji. 3. Namontujte chladič. 4. Namontujte klec disku. 17
18 5. Namontujte čelní kryt. 6. Namontujte kryt. 7. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž systémového ventilátoru 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Odpojte a odšroubujte kabel systémového ventilátoru od základní desky. 4. Vyšroubujte šrouby, které připevňují systémový ventilátor k šasi. 18
19 5. Vyjměte ventilátor z šasi. Montáž systémového ventilátoru 1. Umístěte systémový ventilátor do šasi. 2. Utáhněte šrouby, které připevňují ventilátor k šasi. 3. Navlečte kabely konektoru systémového ventilátoru na sponky na šasi. 4. Připojte kabel systémového ventilátoru k základní desce. 5. Namontujte klec disku. 6. Namontujte čelní kryt. 7. Namontujte kryt. 8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž reproduktoru 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Odpojte kabel reproduktoru od základní desky. 19
20 4. Vytáhněte kabel reproduktoru umístěný pod kabelem systémového ventilátoru a anténami bezdrátové místní sítě (WLAN) (pokud jsou nainstalovány). 5. Uvolněte západku a otočte reproduktor. 6. Vyjměte reproduktor z šasi. 20
21 Montáž interního reproduktoru 1. Umístěte reproduktor do správné polohy na zadním konci šasi. 2. Otáčejte jím, dokud západka nezapadne na místo. 3. Veďte kabel reproduktoru pod kabelem systémového ventilátoru a anténami bezdrátové místní sítě (WLAN) (pokud jsou nainstalovány). 4. Připojte kabel reproduktoru k základní desce. 5. Namontujte klec disku. 6. Namontujte čelní kryt. 7. Namontujte kryt. 8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž vypínače 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Odpojte kabel vypínače od šasi. 21
22 4. Demontujte šroub a vytáhněte desku vypínače z počítače. Montáž vypínače 1. Zasuňte vypínač skrz přední stranu počítače a utáhněte šroub. 2. Připojte kabel vypínače k šasi. 3. Namontujte klec disku. 4. Namontujte čelní kryt. 5. Namontujte kryt. 6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž panelu I/O 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Uvolněte napájecí kabel a kabel I/O ze sponky na šasi. 22
23 4. Vyšroubujte šroubky, které připevňují panel I/O k počítači. 5. Posuňte panel I/O směrem k levé straně počítače, abyste jej uvolnili, a vytáhněte panel I/O společně s jeho kabelem z počítače. 6. Vyšroubujte šroubky, které připevňují panel I/O k rámu. Montáž panelu I/O 1. Zarovnejte panel I/O s rámem I/O a utažením šroubů panel I/O připevněte. 2. Panel I/O vložte do slotu v přední části šasi. 23
24 3. Utáhněte šrouby pomocí šroubováku, abyste připevnili panel I/O k počítači. 4. Připojte datový kabel panelu I/O k základní desce. 5. Namontujte klec disku. 6. Namontujte čelní kryt. 7. Namontujte kryt. 8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž jednotky zdroje napájení 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku, d) spínač proti neoprávněnému vniknutí do šasi, e) chladič. 3. Odpojte napájecí kabely od základní desky. 4. Demontujte šroub upevňující zdroj napájení k základní desce. 24
25 5. Vyjměte šrouby, které upevňují zdroj napájení k šasi. 6. Posuňte jednotku zdroje napájení směrem dovnitř a zvedněte ji z počítače. Montáž jednotky zdroje napájení 1. Vložte zdroj napájení do šasi a posunutím směrem ven jej upevněte. 2. Utáhněte šrouby, které upevňují zdroj napájení k zadní straně počítače. 3. Utáhněte šrouby, které upevňují zdroj napájení k šasi. 25
26 4. Připojte kabely k základní desce. 5. Namontujte chladič. 6. Namontujte spínač proti neoprávněnému vniknutí do šasi. 7. Namontujte klec disku. 8. Namontujte čelní kryt. 9. Namontujte kryt. 10. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž chladiče 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. 3. Odpojte kabel sestavy chladiče / ventilátoru od základní desky. 26
27 4. Zatlačte uvolňovací páčku směrem dolů a ven, abyste uvolnili jisticí háček ventilátoru. 5. Zvedněte horní část sestavy chladiče / ventilátoru. 6. Uvolněte jisticí šrouby, které připevňují sestavu chladiče / ventilátoru k základní desce. 7. Zvedněte sestavu chladiče / ventilátoru a vyjměte ji z počítače. 27
28 Položte sestavu tak, aby ventilátor směřoval dolů a strana s termální pastou nahoru. Montáž chladiče 1. Vložte chladič do šasi. 2. Pomocí jisticích šroubů chladič upevněte k základní desce. 3. Zatlačte uvolňovací páčku směrem dolů a dovnitř, abyste připevnili jisticí háček ventilátoru. 4. Připojte kabel chladiče k základní desce. 5. Namontujte klec disku. 6. Namontujte čelní kryt. 7. Namontujte kryt. 8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž procesoru 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku. d) chladič. 3. Zatlačte uvolňovací páčku směrem dolů a ven, abyste ji uvolnili z jisticího háčku, který ji připevňuje. Zvedněte kryt procesoru a vyjměte procesor z jeho socketu. 28
29 Instalace procesoru 1. Vložte procesor do jeho socketu. Ujistěte se, že je správně usazen. 2. Zatlačte uvolňovací páčku směrem dolů a poté ji posunutím směrem dovnitř upevněte pomocí zajišťovacího háčku. 3. Namontujte chladič. 4. Namontujte klec disku. 5. Namontujte čelní kryt. 6. Namontujte kryt. 7. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž základní desky 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte: a) kryt, b) čelní kryt, c) klec disku, d) systémový ventilátor, e) zdroj napájení, f) chladič, g) procesor, h) paměť, i) panel I/O, j) kartu WLAN, k) reproduktor. 3. Odpojte všechny kabely připojené k šasi. 29
30 4. Odpojte všechny kabely připojené k základní desce. 5. Vyšroubujte šrouby, které připevňují základní desku k šasi. 30
31 6. Vyjměte 7mm šestihranný šroub ze základní desky. 7. Posuňte základní desku směrem k přední části počítače a vyjměte ji. 31
32 Rozvržení základní desky Na následujícím obrázku je znázorněno rozvržení základní desky. 1. konektory paměťových modulů 2. kabel interního reproduktoru 3. zvukový konektor USB 4. kabel ventilátoru procesoru 5. procesor 6. konektor systémového ventilátoru 7. můstek hesla 8. karta PCIe Mini Card 9. napájecí kabel pevného disku / optické jednotky 10. můstek pro resetování času 11. konektor SATA napájecí kabel 13. přední konektor USB 14. konektor SATA konektor narušení V napájecí konektor 17. knoflíkové baterie 32
33 Montáž základní desky 1. Zarovnejte základní desku s konektory portů a umístěte ji do šasi. 2. Dotáhněte šrouby, jejichž pomocí je základní deska připevněna k šasi. 3. Připojte všechny kabely k základní desce. 4. Namontujte reproduktor. 5. Namontujte kartu WLAN. 6. Namontujte přední panel I/O. 7. Namontujte paměť. 8. Namontujte procesor. 9. Namontujte chladič. 10. Namontujte zdroj napájení. 11. Namontujte systémový ventilátor. 12. Namontujte klec disku. 13. Namontujte čelní kryt. 14. Namontujte kryt. 15. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. 33
34 34
35 Nastavení systému 3 Nástroj Nastavení systému umožňuje spravovat hardware počítače a měnit možnosti v systému BIOS. V nástroji Nastavení systému můžete provádět následující: Měnit nastavení NVRAM po přidání nebo odebrání hardwaru Prohlížet konfiguraci hardwaru počítače Povolit nebo zakázat integrovaná zařízení Měnit mezní limity výkonu a napájení Spravovat zabezpečení počítače Sekvence spouštění Sekvence spouštění umožňuje obejít pořadí spouštěcích zařízení nastavené v nástroji Nastavení systému a spouštět počítač přímo z vybraného zařízení (například optické jednotky nebo pevného disku). Během testu POST (Power-on Self Test) po zobrazení loga Dell máte k dispozici následující možnosti: Vstup do nastavení systému stisknutím klávesy <F2> Vyvolání jednorázové nabídky zavádění systému stisknutím klávesy <F12> Jednorázová nabídka zavádění systému obsahuje zařízení, ze kterých můžete spustit počítač a možnost diagnostiky. Možnosti nabídky zavádění jsou následující: Removable Drive (Vyjímatelný disk) (je-li k dispozici) STXXXX Drive (Jednotka STXXXX) POZNÁMKA: XXX představuje číslo jednotky SATA. Optical Drive (Optická jednotka) Diagnostics (Diagnostika) POZNÁMKA: Po výběru možnosti Diagnostics (Diagnostika) se zobrazí obrazovka diagnostiky epsa. Na obrazovce s pořadím zavádění jsou k dispozici také možnosti přístupu na obrazovku nástroje Nastavení systému. Navigační klávesy V následující tabulce naleznete klávesy pro navigaci nastavením systému. POZNÁMKA: V případě většiny možností nastavení systému se provedené změny zaznamenají, ale použijí se až po restartu počítače. 35
36 Tabulka 1. Navigační klávesy Klávesy Šipka nahoru Šipka dolů <Enter> Mezerník <Tab> <Esc> <F1> Navigace Přechod na předchozí pole. Přechod na další pole. Výběr hodnoty ve vybraném poli (je-li to možné) nebo přechod na odkaz v poli. Rozbalení a sbalení rozevírací nabídky (je-li to možné). Přechod na další specifickou oblast. POZNÁMKA: Pouze u standardního grafického prohlížeče. Přechod na předchozí stránku až do dosažení hlavní obrazovky. Stiskem klávesy <Esc> na hlavní obrazovce zobrazíte výzvu k uložení všech neuložených změn a restartu systému. Zobrazení souboru s nápovědou k nástroji Nastavení systému. Možnosti programu Nastavení systému POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních nemusí být některé z uvedených položek k dispozici Tabulka 2. Obecné Možnost System Information (Systémové informace) Boot Sequence (Sekvence spouštění) Popis Zobrazení následujících informací: Systémové informace Zobrazí verzi systému BIOS, výrobní číslo, inventární číslo, štítek majitele, datum převzetí do vlastnictví, datum výroby a kód okamžité obsluhy. Informace o paměti Zobrazí nainstalovanou paměť, dostupnou paměť, takt paměti, režim kanálů paměti, technologii paměti, velikost paměti DIMM 1, velikost paměti DIMM 2, velikost paměti DIMM 3 a velikost paměti DIMM 4. Informace o PCI Zobrazí SLOT 1, SLOT 2, SLOT 3 a SLOT 4. Informace o procesoru Zobrazí typ procesoru, počet jader, ID procesoru, aktuální taktovací rychlost, minimální taktovací rychlost, maximální taktovací rychlost, mezipaměť procesoru L2, mezipaměť procesoru L3, možnosti HT a 64bitovou technologii. Informace o zařízení Zobrazí SATA-0, SATA-1, SATA-2, SATA-3, adresu LOM MAC, zvukový adaptér a řadič videa. Umožňuje určit pořadí, v jakém se počítač pokusí vyhledat operační systém. Možnosti jsou následující: Diskette drive (Disketová jednotka) ST320LT007-9ZV142 / ST AS USB Storage Device (Paměťové zařízení USB) CD/DVD/CD-RW Drive (Jednotka CD/DVD/CD-RW) Onboard NIC (Síťová karta v počítači) Možnost Boot List (Spouštěcí seznam) Legacy (Zastaralý) UEFI 36
37 Možnost Date/Time (Datum/čas) Popis Umožňuje nastavit datum a čas. Změny v datu a čase počítače se projeví ihned. Tabulka 3. System Configuration (Konfigurace systému) Možnost Integrated NIC (Integrovaná síťová karta) Popis Umožňuje zapnout či vypnout integrovanou síťovou kartu. Pro síťovou kartu jsou k dispozici tato nastavení: Disabled (Neaktivní) Enabled (Aktivní) Enabled w/pxe (Povoleno s funkcí PXE) Enabled w/imageserver (Povoleno s funkcí PXE) POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních nemusí být některé z uvedených položek k dispozici. Serial Port (Sériový port) Umožňuje upravit nastavení sériového portu. Tyto porty lze nastavit následovně: Disabled (Neaktivní) COM1 COM2 COM3 COM4 POZNÁMKA: Operační systém může přidělovat prostředky, i když je toto nastavení zakázáno. SATA Operation (Provozní režim SATA) Drives (Jednotky) Umožňuje konfigurovat operační režim integrovaného řadiče pevného disku. Disabled (Zakázáno) Řadiče SATA jsou skryty. ATA Rozhraní SATA je konfigurováno pro režim ATA. AHCI Rozhraní SATA je konfigurováno pro režim AHCI. RAID ON Rozhraní SATA je konfigurováno na podporu režimu RAID. Umožňuje na desce povolit nebo zakázat různé jednotky: SATA-0 SATA-1 SATA-2 SATA-3 SMART Reporting (Hlášení SMART) Toto pole určuje, zda jsou během spouštění systému hlášeny chyby integrovaných pevných disků. Tato technologie je součástí specifikací SMART (technologie vlastní analýzy a hlášení). Enable SMART Reporting (Povolit hlášení SMART) Tato možnost je ve výchozím nastavení zakázána. USB Configuration (Konfigurace USB) Toto pole slouží ke konfiguraci integrovaného řadiče USB. Jestliže je pole Boot Support (Podpora spouštění) povoleno, systém umožní spouštění z libovolného úložiště USB (pevný disk, paměťová jednotka, disketa). Pokud je povolen port USB, je zařízení připojené k tomuto portu povoleno a je pro operační systém k dispozici. 37
38 Možnost Popis Pokud je port USB zakázán, operační systém nevidí žádné zařízení připojené k tomuto portu. Možnosti konfigurace USB se liší v závislosti na uspořádání: U uspořádání Mini-Tower, stolní počítač a SFF jsou možnosti následující: Enable Boot Support (Povolit podporu zavádění) Enable Rear Dual USB Ports (Povolit zadní dvojité porty USB) Enable Rear Quad USB Ports (Povolit zadní čtverné porty USB) Enable Front USB Ports (Povolit přední porty USB) U uspořádání USFF jsou možnosti následující: Enable Boot Support (Povolit podporu zavádění) Enable Rear Dual USB 2.0 Ports (Povolit zadní dvojité porty USB 2.0) Enable Rear Dual USB 3.0 Ports (Povolit zadní dvojité porty USB 3.0) Enable Front USB Ports (Povolit přední porty USB) POZNÁMKA: Klávesnice a myš USB vždy fungují v nastavení BIOS bez ohledu na toto nastavení. Miscellaneous Devices (Různá zařízení) Umožňuje na desce povolit nebo zakázat různá zařízení. Enable PCI Slot (Povolit slot karty PCI) Tato možnost je ve výchozím nastavení povolena. Tabulka 4. Security (Zabezpečení) Možnost Admin Password (Heslo správce) Popis Toto pole umožňuje nastavit, měnit nebo odstranit heslo správce (někdy se nazývá také heslo nastavení). Heslo správce slouží k povolení několika funkcí zabezpečení. Podle výchozího nastavení není heslo jednotky aktivní. Zadejte staré heslo. Zadejte nové heslo. Potvrďte nové heslo. System Password (Systémové heslo) Umožňuje nastavit, měnit nebo odstranit heslo počítače (dříve nazýváno primární heslo). Podle výchozího nastavení není heslo jednotky aktivní. Zadejte staré heslo. Zadejte nové heslo. Potvrďte nové heslo. Internal HDD-0 Password (Heslo interního disku HDD-0) Umožňuje nastavit, změnit nebo odstranit heslo k internímu pevnému disku v počítači (HDD). Úspěšná změna bude platná okamžitě. Podle výchozího nastavení není heslo jednotky aktivní. Zadejte staré heslo. Zadejte nové heslo. Potvrďte nové heslo. 38
39 Možnost Strong password (Silné heslo) Password Configuration (Konfigurace hesel) Popis Enable strong password (Povolit silné heslo) Tato možnost je ve výchozím nastavení vypnutá. Toto pole spravuje minimální a maximální počet znaků, který je u hesla správce a hesla počítače povolen. Admin Password Min (Heslo správce min.) Admin Password Max (Heslo správce max.) System Password Min (Systémové heslo min.) System Password Max (Systémové heslo max.) Password Bypass (Vynechání hesla) Umožňuje obejít výzvy k zadání systémového hesla a hesla interního pevného disku při restartu počítače. Disabled (Zakázáno) Vždy se zobrazí výzva k zadání systémového hesla a hesla interního pevného disku. Tato možnost je ve výchozím nastavení zakázána. Reboot Bypass (Obejít při restartu) Obejde výzvy k zadání hesla při restartu (restartu při spuštěném systému). POZNÁMKA: Systém vždy zobrazí výzvu k zadání systémového hesla a hesla interního pevného disku při zapnutí (ze stavu vypnutí úplné spuštění). Systém rovněž vždy vyzve k zadání hesel pro jakékoli pevné disky modulárních pozic, které mohou být k dispozici. Password Change (Změna hesla) Umožňuje určit, zda jsou po nastavení hesla správce povoleny změny systémových hesel a hesel pevného disku. Allow Non-Admin Password Changes (Povolit změny hesla jiného typu než správce) Tato možnost je ve výchozím nastavení povolena. TPM Security (Zabezpečení TPM) Computrace V této nabídce můžete určit, zda je v počítači modul TPM (Trusted Platform Module) povolen a zda je v operačním systému viditelný. TPM Security (Zabezpečení TPM) Tato možnost je ve výchozím nastavení zakázána. POZNÁMKA: Možnost aktivace, deaktivace a vymazání není ovlivněna, pokud načtete výchozí hodnoty instalačního programu. Změna této možnosti se projeví ihned. V tomto poli můžete povolit nebo zakázat rozhraní modulu BIOS v rámci volitelné služby Computrace Service společnosti Absolute Software. Deactivate (Deaktivovat) Tato možnost je ve výchozím nastavení zakázána. Disable (Zakázat) Activate (Aktivovat) CPU XD Support (Podpora režimu CPU XD) Slouží k povolení nebo zakázání režimu Execute Disable procesoru. Enable CPU XD Support (Povolit podporu režimu CPU XD) Tato možnost je ve výchozím nastavení povolena. OROM Keyboard Access (Klávesový přístup ke konfiguraci OROM) Umožňuje určit, zda lze během spouštění systému přejít pomocí klávesové zkratky na obrazovky konfigurace OROM (Option Read Only Memory). Toto nastavení brání přístupu k nastavení Intel RAID (CTRL+I) nebo Intel Management Engine BIOS Extension (CTRL+P/ F12). Enable (Povolit) Uživatel může přejít na obrazovky konfigurace OROM prostřednictvím klávesových zkratek. 39
40 Možnost Popis One-Time Enable (Jednorázově povolit) Uživatel může pomocí klávesových zkratek přejít na obrazovky konfigurace OROM během dalšího spouštění. Po spuštění se nastavení opět zakáže. Disable (Zakázat) Uživatel nemůže přejít na obrazovky konfigurace OROM prostřednictvím klávesových zkratek. Tato možnost je ve výchozím nastavení povolena (Enable). Admin Setup Lockout (Zámek nastavení správce) Umožňuje povolit nebo zakázat možnost otevření nastavení po vytvoření hesla správce. Enable Admin Setup Lockout (Povolit zámek nastavení správce) Tato možnost není ve výchozím nastavení povolena. Tabulka 5. Performance (Výkon) Možnost Multi Core Support (Podpora více jader) Popis Umožňuje určit, zda bude mít proces k dispozici všechna jádra. Výkon některých aplikací může s přístupem k dalším jádrům narůst. All (Vše) Povoleno ve výchozím nastavení 1 2 Intel SpeedStep C States Control (Ovladač stavů C) Intel TurboBoost Umožňuje povolit nebo zakázat režim Intel SpeedStep procesoru. Tato možnost je ve výchozím nastavení povolena. Umožňuje povolit nebo zakázat režim spánku dalšího procesoru. Tato možnost je ve výchozím nastavení povolena. Umožňuje povolit nebo zakázat režim Intel TurboBoost procesoru. Disabled (Zakázáno) Nepovolí ovladači TurboBoost zvýšit stav výkonu procesoru nad standardní výkon. Enabled (Povoleno) Umožňuje ovladači Intel TurboBoost zvýšit výkon procesoru nebo grafického procesoru. Hyper-Thread Control (Řadič HyperThread) Povolí či zakáže technologii HT. Tato možnost je ve výchozím nastavení zakázána. Tabulka 6. Power Management (Řízení spotřeby) Možnost AC Recovery (Obnovení napájení) Popis Umožňuje určit, jak bude počítač reagovat na obnovení napájení po jeho ztrátě. Funkci Obnovení napájení lze nastavit následovně: Power Off (Vypnout) (výchozí) Power On (Zapnout) Last Power State (Poslední stav napájení) Auto On Time (Čas automatického zapnutí) Tato možnost slouží k nastavení času během dne, kdy se má počítač automaticky spustit. Čas se uvádí ve standardním 12hodinovém formátu (hodiny.minuty.sekundy). Čas spuštění lze změnit zadáním hodnoty a výběrem pole A.M./P.M. Disabled (Zakázáno) Počítač se automaticky nespustí. 40
41 Možnost Popis Every Day (Každý den) Počítač se každý den spustí v čase, který jste zadali výše. Weekdays (Pracovní dny) Počítač se od pondělí do pátku spustí v čase, který jste zadali výše. Select Days (Vybrané dny) Počítač se ve výše vybrané dny spustí v čase, který jste zadali výše. POZNÁMKA: Tuto funkci nelze použít, pokud vypnete počítač pomocí vypínače na napájecí rozdvojce, na přepěťové ochraně, nebo pokud nastavíte možnost Auto Power is set to disabled (Automatické zapnutí vypnuto). Deep Sleep Control (Kontrola hlubokého spánku) Definuje ovládací prvky při zapnutí hlubokého spánku. Disabled (Neaktivní) Enabled in S5 only (Povoleno pouze pro režim S5) Enabled in S4 and S5 (Povoleno pouze pro režimy S4 a S5) Tato možnost je ve výchozím nastavení zakázána. Fan Control Override (Potlačení řízení ventilátoru) USB Wake Support (Podpora probuzení přes USB) Wake on LAN (Probuzení počítače přes síť LAN) Ovládá rychlost systémového ventilátoru. Tato možnost je ve výchozím nastavení zakázána. POZNÁMKA: Když je funkce povolena, ventilátor běží na plné otáčky. Tato možnost umožňuje zařízení USB probudit počítač z pohotovostního režimu. Enable USB Wake Support (Povolit podporu probuzení prostřednictvím USB) Tato možnost je ve výchozím nastavení zakázána. Tato možnost umožňuje počítači zapnutí ze stavu vypnutí při spuštění speciálním signálem LAN. Toto nastavení nemá vliv na možnost Wake-up from the Standby (Probudit z pohotovostního režimu) a musí být povoleno v operačním systému. Tato funkce funguje pouze v případě, že je počítač připojen ke zdroji napájení. Tato možnost vychází z uspořádání. Disabled (Zakázáno) Nepovolí systému napájení pomocí speciálních signálů LAN při přijetí signálu k probuzení ze sítě LAN nebo bezdrátové sítě LAN. LAN Only (Pouze LAN) Umožňuje napájení systému prostřednictvím speciálních signálů LAN. WLAN Only (Pouze WLAN) Umožňuje napájení systému prostřednictvím speciálních signálů WLAN (pouze uspořádání USFF). LAN or WLAN (LAN nebo WLAN) Umožňuje napájení systému prostřednictvím speciálních signálů LAN nebo WLAN (pouze uspořádání USFF). Tato možnost je ve výchozím nastavení zakázána. Block Sleep (Režim spánku bloků) Tato možnost slouží k povolení přechodu bloků do režimu spánku (stav S3) v prostředí operačního systému. Block Sleep (S3 state) (Režim spánku bloků (Stav S3)) Tato možnost je ve výchozím nastavení zakázána. 41
42 Tabulka 7. POST Behavior (Chování během testu při spuštění počítače) Možnost NumLock LED (Kontrolka NumLock) Keyboard Errors (Chyby klávesnice) POST Hotkeys (Klávesové zkratky po spuštění) Popis Umožňuje určit, zda lze během spouštění systému povolit funkci NumLock. Tato možnost je ve výchozím nastavení povolena. Umožňuje určit, zda jsou během spouštění klávesnice hlášeny související chyby. Tato možnost je ve výchozím nastavení povolena. Umožňuje určit, zda se na obrazovce pro přihlášení zobrazí zpráva obsahující informaci o klávesách, které je třeba stisknout k otevření nabídky s možnostmi spouštění systému BIOS. Enable F12 Boot Option menu (Povolit nabídku F12 s možnostmi spouštění systému BIOS) Tato možnost je ve výchozím nastavení povolena. Tabulka 8. Virtualization Support (Podpora virtualizace) Možnost Virtualization (Virtualizace) Popis Tato možnost určuje, zda může monitor virtuálního přístroje (VMM) používat přídavné funkce hardwaru poskytované virtualizační technologií Intel Virtualization. Enable Intel Virtualization Technology (Povolit virtualizační technologií Intel Virtualization) Tato možnost je ve výchozím nastavení povolena. VT for Direct I/O (Technologie VT pro přímý vstup / výstup) Povoluje či zakazuje nástroji VMM (Virtual Machine Monitor) využívat další možnosti hardwaru poskytované technologií Intel Virtulization pro přímý vstup a výstup. Enable Intel Virtualization Technology for Direct I/O (Povolit virtualizační technologií Intel Virtualization pro přímý vstup/výstup) Tato možnost je ve výchozím nastavení povolena. Trusted Execution (Technologie Trusted Execution) Tato možnost určuje, zda nástroj MVMM (Measured Virtual Machine Monitor) může využít další hardwarové možnosti, které poskytuje technologie Intel Trusted Execution. Má-li být tato funkce využita, technologie virtualizace TPM a technologie virtualizace pro přímý vstup a výstup musí být povoleny. Trusted Execution Tato možnost je ve výchozím nastavení zakázána. Tabulka 9. Maintenance (Údržba) Možnost Service Tag (Výrobní číslo) Asset Tag (Inventární číslo) SERR Messages (Zprávy SERR) Popis Zobrazuje výrobní číslo počítače. Slouží k vytvoření systémového inventárního čísla, pokud dosud nebylo nastaveno. Tato možnost není ve výchozím nastavení nastavena. Řídí mechanismus zpráv SERR. Tato možnost není ve výchozím nastavení nastavena. Některé grafické karty vyžadují zakázání mechanismu zpráv SERR. Tabulka 10. ImageServer Možnost Lookup Method (Metoda vyhledávání) Popis Určuje, jak server ImageServer vyhledává adresu serveru. Static IP (Statická adresa IP) DNS (povoleno ve výchozím nastavení) 42
43 Možnost Popis POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer). ImageServer IP (Adresa IP serveru ImageServer) ImageServer Port (Port serveru ImageServer) Client DHCP (Protokol DHCP klienta) Určuje primární statickou adresu IP serveru ImageServer, s nímž komunikuje klientský software. Výchozí adresa IP je POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer) a že je volba Lookup Method (Metoda vyhledávání) nastavena na hodnotu Static IP (Statická adresa IP). Určuje primární port IP serveru ImageServer, s jehož pomocí klient komunikuje. Výchozí port IP je POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer). Určuje způsob, jakým klient získá adresu IP. Static IP (Statická adresa IP) DHCP (povoleno ve výchozím nastavení) POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer). Client IP (Adresa IP klienta) Určuje statickou adresu IP klienta. Výchozí adresa IP je POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer) a že je volba Client DHCP (Protokol DHCP klienta) nastavena na hodnotu Static IP (Statická adresa IP). Client SubnetMask (Maska podsítě klienta) Určuje masku podsítě klienta. Výchozí nastavení je POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer) a že je volba Client DHCP (Protokol DHCP klienta) nastavena na hodnotu Static IP (Statická adresa IP). Client Gateway (Brána klienta) Určuje adresu IP brány pro klienta. Výchozí nastavení je POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration (Konfigurace systému) nastaven na hodnotu Enabled with ImageServer (Povoleno se serverem ImageServer) a že je volba Client DHCP (Protokol DHCP klienta) nastavena na hodnotu Static IP (Statická adresa IP). License Status (Stav licence) Zobrazí aktuální stav licence. 43
44 Tabulka 11. System Logs (Systémové protokoly) Možnost BIOS Events (Události systému BIOS) Popis Zobrazí události systému a umožňuje je odstranit. Clear Log (Smazat protokol) Aktualizace systému BIOS Aktualizaci systému BIOS (nastavení systému) doporučujeme provádět při výměně základní desky nebo je-li k dispozici nová verze. V případě notebooků se ujistěte, že je baterie plně nabitá, a připojte jej k elektrické zásuvce 1. Restartujte počítač. 2. Přejděte na stránku support.dell.com/support/downloads. 3. Máte-li k dispozici Servisní označení nebo Kód expresní služby počítače: POZNÁMKA: V případě stolních počítačů je servisní označení uvedeno na přední straně počítače. POZNÁMKA: V případě notebooků je servisní označení uvedeno na spodní straně počítače. a) Zadejte servisní označení nebo kód expresní služby a klepněte na tlačítko Submit (Odeslat). b) Klepněte na tlačítko Submit (Odeslat) a pokračujte krokem Nemáte-li k dispozici Servisní označení nebo Kód expresní služby počítače, vyberte jednu z následujících možností: a) Automatically detect my Service Tag for me (Automaticky detekovat Servisní označení) b) Choose from My Products and Services List (Vybrat položku ze seznamu mých produktů a služeb) c) Choose from a list of all Dell products (Vybrat položku ze seznamu všech produktů společnosti Dell) 5. Na obrazovce s aplikacemi a ovladači vyberte v rozevíracím seznamu Operating System (Operační systém) možnost BIOS. 6. Vyhledejte nejnovější soubor se systémem BIOS a klepněte na tlačítko Download File (Stáhnout soubor). 7. V okně Please select your download method below (Zvolte metodu stažení) klepněte na tlačítko Download Now (Stáhnout). Zobrazí se okno File Download (Stažení souboru). 8. Klepnutím na tlačítko Save (Uložit) uložíte soubor do počítače. 9. Klepnutím na tlačítko Run (Spustit) v počítači nainstalujete aktualizované nastavení systému BIOS. Postupujte podle pokynů na obrazovce. Nastavení propojek Nastavení propojek lze měnit vytažením jejich kolíků a opatrným zasunutím do kolíků označených na základní desce. V následující tabulce naleznete informace o nastavení propojek na základní desce. Tabulka 12. Nastavení propojek Propojka Nastavení Popis PSWD Výchozí Funkce hesla jsou povoleny RTCRST kolík 1 a 2 Reset hodin RTC. Možné využití při řešení problémů. Heslo k systému a nastavení Vytvořením hesla systému a hesla nastavení můžete zabezpečit svůj počítač. 44
45 Typ hesla Heslo systému Heslo nastavení Popis Heslo, které je třeba zadat před přihlášením se k počítači. Heslo, které je třeba zadat před získáním přístupu a možností provádění změn v nastavení systému BIOS v počítači. VÝSTRAHA: Heslo nabízí základní úroveň zabezpečení dat v počítači. VÝSTRAHA: Pokud počítač nebude uzamčen nebo zůstane bez dozoru, k uloženým datům může získat přístup kdokoli. POZNÁMKA: Počítač, který vám zašleme, má funkci hesla systému a hesla nastavení vypnutou. Přiřazení hesla k systému a hesla k nastavení Přiřadit nové heslo systému nebo heslo nastavení či změnit stávající heslo systému nebo heslo nastavení můžete pouze v případě, že v nastavení Password Status (Stav hesla) je vybrána možnost Unlocked (Odemčeno). Jestliže je u stavu hesla vybrána možnost Locked (Zamčeno), heslo systému nelze měnit. POZNÁMKA: Pokud propojku pro heslo nepoužijete, stávající heslo systému a heslo nastavení odstraníte a k přihlášení k počítači není třeba heslo systému používat. Nastavení systému otevřete stisknutím tlačítka <F2> ihned po spuštění či restartu počítače. 1. Na obrazovce System BIOS (Systém BIOS) nebo System Setup (Nastavení systému) vyberte možnost System Security (Zabezpečení systému) a klepněte na tlačítko <Enter>. Otevře se obrazovka System Security (Zabezpečení systému). 2. Na obrazovce System Security (Zabezpečení systému) ověřte, zda je v nastavení Password Status (Stav hesla) vybrána možnost Unlocked (Odemčeno). 3. Vyberte možnost System Password (Heslo systému), zadejte heslo systému a stiskněte klávesu <Enter> nebo <Tab>. Nové heslo systému přiřaďte podle následujících pokynů: Heslo smí obsahovat nejvýše 32 znaků. Heslo smí obsahovat čísla od 0 do 9. Povolena jsou pouze malá písmena (velká písmena jsou zakázána). Povoleny jsou pouze následující zvláštní znaky: mezera, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Po zobrazení výzvy znovu zadejte heslo systému. 4. Zadejte dříve zadané heslo systému a klepněte na tlačítko OK. 5. Vyberte možnost Setup Password (Heslo nastavení), zadejte heslo systému a stiskněte klávesu <Enter> nebo <Tab>. Zobrazí se zpráva s požadavkem o opětovné zadání hesla nastavení. 6. Zadejte dříve zadané heslo nastavení a klepněte na tlačítko OK. 7. Po stisku klávesy <Esc> se zobrazí zpráva s požadavkem o uložení změn. 8. Stiskem klávesy <Y> změny uložíte. Počítač se restartuje. Odstranění nebo změna stávajícího hesla k systému nebo nastavení Před pokusem o odstranění nebo změnu stávajícího hesla systému nebo nastavení se ujistěte, že je v nabídce Password Status (Stav hesla) vybrána možnost Unlocked (Odemknuto). Pokud je v nabídce Password Status (Stav hesla) vybrána možnost Locked (Zamčeno), stávající heslo systému nebo nastavení odstranit ani změnit nelze. 45
46 Nástroj Nastavení systému otevřete stiskem tlačítka <F2> ihned po spuštění či restartu počítače. 1. Na obrazovce System BIOS (Systém BIOS) nebo System Setup (Nastavení systému) vyberte možnost System Security (Zabezpečení systému) a klepněte na tlačítko <Enter>. Otevře se obrazovka System Security (Zabezpečení systému). 2. Na obrazovce System Security (Zabezpečení systému) ověřte, zda je v nastavení Password Status (Stav hesla) vybrána možnost Unlocked (Odemčeno). 3. Po odstranění stávajícího hesla systému vyberte možnost System Password (Heslo systému) a stiskněte klávesu <Enter> nebo <Tab>. 4. Po odstranění stávajícího hesla nastavení vyberte možnost Setup Password (Heslo nastavení) a stiskněte klávesu <Enter> nebo <Tab>. POZNÁMKA: Po změně hesla systému nebo nastavení zadejte po zobrazení výzvy nové heslo. Jestliže heslo systému nebo nastavení odstraníte, potvrďte po zobrazení výzvy své rozhodnutí. 5. Po stisku klávesy <Esc> se zobrazí zpráva s požadavkem o uložení změn. 6. Stiskem klávesy <Y> uložíte změny a nástroj Nastavení systému ukončíte. Počítač se restartuje. Zakázání hesla k systému Mezi bezpečnostní funkce softwaru počítače patří také heslo systému a heslo nastavení. Propojka hesla umožňuje zakázat všechna aktuálně používaná hesla. POZNÁMKA: K zakázání zapomenutého hesla můžete také použít následující postup. 1. Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2. Demontujte kryt. 3. Vyhledejte na základní desce propojku PSWD. 4. Odpojte propojku PSWD ze základní desky. POZNÁMKA: Stávající heslo bude aktivní (nebude vymazáno) až do restartu počítače bez zapojené propojky. 5. Nasaďte kryt. POZNÁMKA: Pokud necháte propojku PSWD zapojenou a přiřadíte nové heslo systému nebo heslo nastavení, systém při dalším spuštění nová hesla zakáže. 6. Připojte počítač k elektrické zásuvce a zapněte jej. 7. Vypněte počítač a odpojte napájecí kabel z elektrické zásuvky. 8. Demontujte kryt. 9. Připojte propojku PSWD na základní desce. 10. Nasaďte kryt. 11. Postupujte podle pokynů v části Po manipulaci uvnitř počítače. 12. Zapněte počítač. 13. Otevřete nástroj Nastavení systému a přiřaďte nové heslo systému nebo heslo nastavení. Viz část Nastavení hesla systému. 46
47 Diagnostika 4 Vyskytnou-li se potíže s počítačem, spusťte před kontaktováním společnosti Dell a vyhledáním technické podpory diagnostiku epsa. Cílem diagnostiky je vyzkoušet hardware počítače bez nutnosti použít dodatečné zařízení nebo rizika ztráty dat. Pokud nedokážete problém sami napravit, výsledky diagnostiky mohou zaměstnancům podpory pomoci ve vyřešení problému za vás. Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (epsa) Diagnostika epsa (známá také jako diagnostika systému) slouží k provedení kompletní kontroly hardwaru. Diagnostika epsa je součástí systému BIOS a lze ji spustit pouze v systému BIOS. Vestavěná diagnostika systému nabízí řadu možností, se kterými můžete u konkrétních zařízení nebo jejich skupin provádět následující: Spouštět testy automaticky nebo v interaktivním režimu Opakovat testy Zobrazit nebo ukládat výsledky testů Procházet testy a využitím dalších možností testu získat dodatečné informace o zařízeních, u kterých test selhal Prohlížet stavové zprávy s informacemi o úspěšném dokončení testu Prohlížet chybové zprávy s informacemi o problémech, ke kterým během testu došlo VÝSTRAHA: Systémovou diagnostiku používejte pouze k testování vlastního počítače. Použití u jiných počítačů může mít za následek neplatné výsledky nebo zobrazení chybových zpráv. POZNÁMKA: Některé testy u konkrétních zařízení vyžadují zásah uživatele. Během provádění diagnostických testů se proto nevzdalujte od počítače. 1. Zapněte počítač. 2. Během spouštění počítače vyčkejte na zobrazení loga Dell a stiskněte klávesu <F12>. 3. Na obrazovce se spouštěcí nabídkou vyberte možnost Diagnostics (Diagnostika). Zobrazí se okno Enhanced Pre-boot System Assessment (Rozšířené vyhodnocení systému před jeho spuštěním) se všemi zařízeními v počítači. Diagnostické testy proběhnou u všech uvedených zařízení. 4. Chcete-li spustit diagnostický test u konkrétního zařízení, stiskněte klávesu <Esc> a klepnutím na tlačítko Yes (Ano) ukončete diagnostický test. 5. V levém podokně vyberte požadované zařízení a klepněte na tlačítko Run Tests (Spustit testy). 6. V případě jakéhokoli problému se zobrazí chybové kódy. Chybový kód si poznamenejte a obraťte se na společnost Dell. 47
