1 Návod k používání + POKYNY PRO PÿED NÕ V ROBKU... strana 3 ÑPřeklad originálního návodu k obsluzeì Ë P.0 TOP 842 C (Typ SK 2740 : ) Dvourotorov shrnovaë (= Číslo stroje pro objednávání ND)

2 Pöttinger - Důvěra dělá přátele - Již od 87 Kvalita je hodnota, která se vyplácí Proto dohlížíme na vysoký standart kvality našich produktů, která je neustále kontrolována managementem kvality a obchodním vedením. Jistota, bezchybná funkce, vysoká kvalita a absolutní spolehlivost našich strojů v provozu jsou jádro věci, které zastáváme. Protože neustále a plynule pracujeme na dalším zdokonalení našich strojů, může dojít k některým nesrovnalostem na stroji a informacích v tomto návodu. Z údajů, zobrazení a popisů nemusí tedy odpovídat. Případné chybějicí informace pro obsluhu Vašeho stroje žádejte u Vašeho autorizovaného prodejce. Mějte prosím porozumění s tím, že se naše stroje neustále zlepšují a taot situace je možná. Vytištění, překlad a kopírování v jakékoliv formě, i částečné, vyžaduje písemný souhlas firmy Alois Pöttinger Ges.m.b.H. Všechny neoprávněné kopie jsou postižitelné. Alois Pöttinger Maschinenfabrik Ges.m.b.H 3. Října 202 Produkční závazky, Informační povinnosti Za výrobek odpovědný výrobce a prodejce je povinen předat stroj zákazníkovi a proškolit obsluhu ve všech ovládacích, bezpečnostních a údržbových předpisech. Jako důkaz o řádném předání stroje je nutné odpovídající písemné potvrzení. Pro tento účel je - Dokument A odelsat podepsaný do firmy Pöttinger - Dokument B zůstává u prodejce, který stroj předal. - Dokument C Obdrží zákazník. Ve smyslu obchodních zákonů je každý zemědělec podikatel. Poškození stroje v záruce musí vždy opravovat odborný autorizovaný servis, který postoupí daný problém výrobnímu závodu k posouzení. Škody způsobené neodborným provozem stroje nejsou předmětem záruky I při pozdějším prodeji stroje jinému uživateli musí být stroj předán s návodem k obsluze a tento uživatel se musí řídit předpisy v tomto návodu uvedenými. Pöttinger-Newsletter Aktuální informace a správa 300_-SEITE2

3 POKYNY PRO PÿED NÕ V ROBKU Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-470 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon (0 8 9) / 2 Telefax (0 8 9) A. P TTINGER s. r. o., Dominik nskè n mïstì 4/5, Brno,»esk republika ProsÌme, p ezkouöejte uvedenè body, tak jak vypl v z povinnostì z ruky za v robek. Zak Ìûkujte, prosìm, odpovìdajìcì body. Stroj byl p ezkouöen podle dodacìho listu.vöechny p iloûenè dìly rozbaleny. Veöker bezpeënostnï technick za ÌzenÌ, kloubovè h Ìdele a obsluhovacì za ÌzenÌ jsou k dispozici. Obsluha, uvedenì do provozu a drûba stroje pop. n adì projedn ny se z kaznìkem podle n vodu k obsluze a vysvïtleny. Pneumatiky zkontrolov ny z hlediska spr vnèho tlaku vzduchu Matice kol zkontrolov ny, zda jsou pevnï dotaûeny. Z kaznìk upozornïn na spr vnè ot Ëky v vodovèho h Ìdele. P izp sobenì stroje k traktoru provedeno: nastavenì t ÌbodovÈho z vïsu. Nastavena spr vn dèlka kloubovèho h Ìdele. Provedena zkuöebnì jìzda a nezjiötïny û dnè z vady. VysvÏtlena funkce stroje bïhem zkuöebnì jìzdy. Skl pïnì do p epravnì a pracovnì polohy vysvïtleno. X Poskytnuty informace ohlednï v bavy na p nì, pop. p ÌdavnÈho za ÌzenÌ. P ed no upozornïnì na bezpodmìneënè p eëtenì n vodu k obsluze. Obsluha byla proökolena o pokynech pro provoz na pozemnìch komunikacìch. Pro prok z nì dnèho p ed nì stroje i n vodu k pouûìv nì je nutnè potvrzenì. Pro tento Ëel slouûì - Dokument A vyplúte a zaölete na firmu Pˆttinger, nejlèpe p es internetovè str nky ( - Dokument B z st v prodejnì organizaci, kter stroj p ed v z kaznìkovi. - Dokument C obdrûì z kaznìk Dokum D Anbaugeräte - 3 -

4 OBSAH Obsah OBSAH V znam varovn ch znaëek... 5 ZnaËka CE... 5 VäEOBECN BEZPE»NOSTNÕ PÿEDPISY JÌzda s p ÌvÏsn m pracovnìm strojem... 6 P ipojenì a odpojenì pracovnìho stroje... 6 P edpokl danè pouûìv nì... 6 JÌzda po silnici... 6 P ed uvedenìm do provozu... 6 P ed uvedenìm do provozu zkontrolujte... 6 Přehled... 7 PŘEDPOKLADY TRAKTORU Traktor:... 8 Protizávaží... 8 Zdvihací ústrojí (spodní táhla tříbodového závěsu)... 8 Potřebné hydraulické přípojky... 8 Potřebné hydraulické přípojky... 8 MONTÁŽ STROJE Montáž stroje... 9 OdstavenÌ stroje... 0 POUŽITÍ Všeobecné směrnice při práci se strojem... Z transportní do pracovní polohy... Ze souvraťové, do pracovní polohy... 2 Z pracovní do souvraťové polohy Nastavení podvozku rotoru Příčné nastavení Nastavení vpracovní výšky Nastavení ukazatele praocvní výšky... 3 Příklad - Levý rotor s tandemovým podvozkem:...4 Otáčky kloubového hřídele... 5 Řádkovací plachta (Výbava na přání)... 5 Ovládání jednotlivých rotorů (Varianta)... 6 hydraulicky přestavitelný pracovní záběr... 6 Nastavení dráhy rotoru...7 Nastavení výšky souvraťové polohy (oboustraně)...7 TRANSPORTNÍ POLOHA NAPROSTO BEZPEČNĚ Z pracovní do transportní polohy... 8 Přestavení ze souvraťové do transportní polohy... 8 Obsluha držáku hrabic... 9 Ochrana prstů rotoru... 9 Přeprava stroje po veřejných silnicích Rozměry stroje v transportní poloze Snížení transportní výšky na 3,60 m... 2 POUéITÕ NA SVAHU OpatrnÏ p i ot ËenÌ na svahu ÚDRŽBA BezpeËnostnÌ p edpisy VöeobecnÈ informace o drûbï... 23»iötÏnÌ Ë stì stroje OdstavenÌ na venkovnìm prostoru Zazimov nì KloubovÈ h Ìdele HydraulickÈ za ÌenÌ Převodovka Rám pojezdu Nastavení sbíhavosti Pneumatiky Ramena rotorů Rotorová jednotka Mazací plán Pružné prsty Údržba nastavení pracovního záběru MazacÌ pl n... 3 PLÁN HYDRAULIKA Plán hydrauliky TOP 842 C Plán hydrauliky TOP 842C s předvolbovým ovládáním Technické údaje Potřebné přípoje (Výbava na přání) Varianty Používání rotačního shrnovače, které je v souladu s určením Umístění typového štítku Pneumatiky PŘĺLOHA Funkční upozornění pro použití vačkové spojky MazacÌ prost edky Pokyny pro provoz na pozemnìch komunikacìch Kombinace traktoru s nesen m n adìm... 50! Dodrûujte bezpeënost- nì p edpisy uvedenè v p Ìloze! 300_-INHALT_

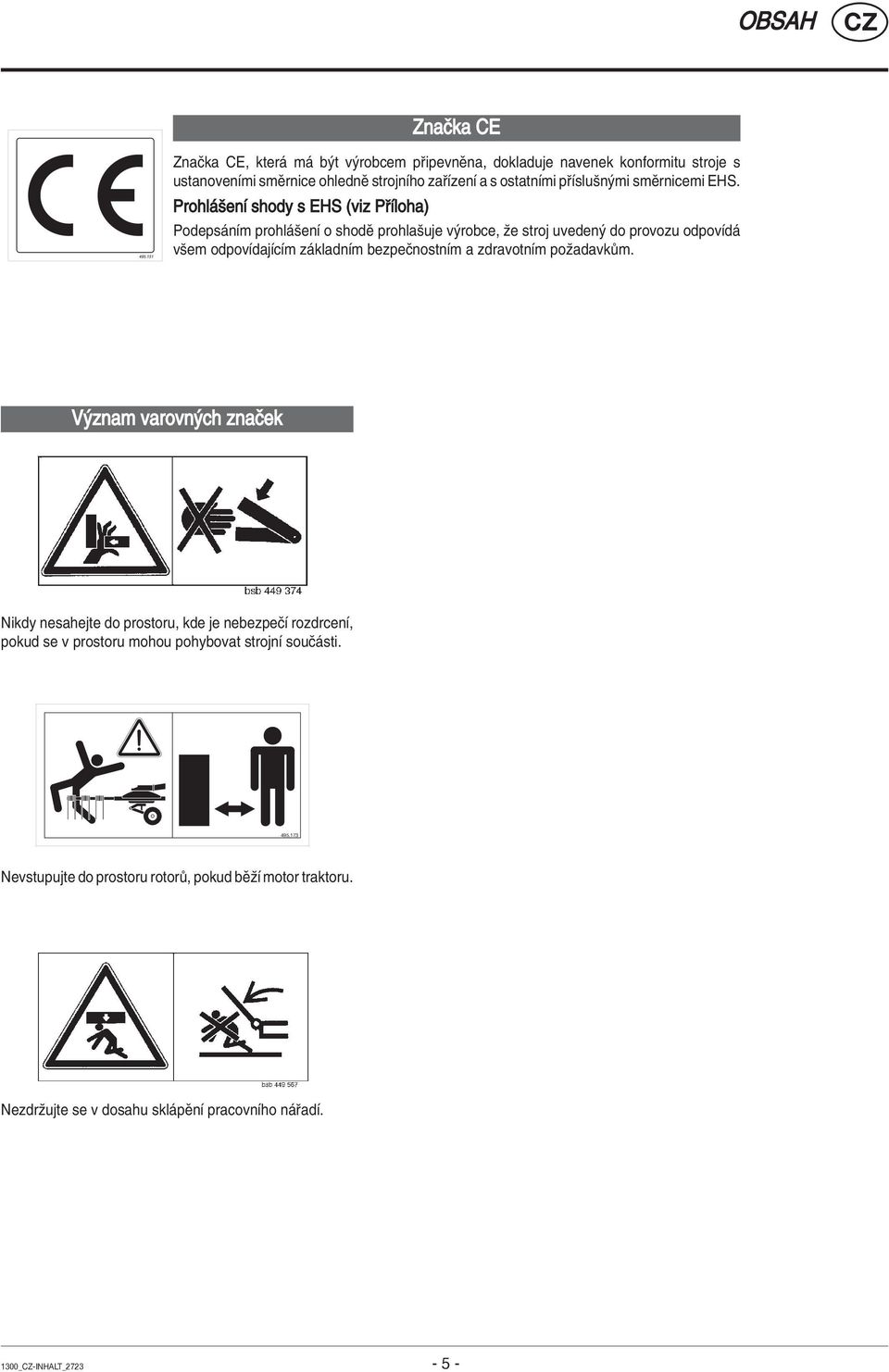

5 OBSAH ZnaËka CE ZnaËka CE, kter m b t v robcem p ipevnïna, dokladuje navenek konformitu stroje s ustanovenìmi smïrnice ohlednï strojnìho za ÌzenÌ a s ostatnìmi p Ìsluön mi smïrnicemi EHS. Prohl öenì shody s EHS (viz P Ìloha) Podeps nìm prohl öenì o shodï prohlaöuje v robce, ûe stroj uveden do provozu odpovìd vöem odpovìdajìcìm z kladnìm bezpeënostnìm a zdravotnìm poûadavk m. V znam varovn ch znaëek Nikdy nesahejte do prostoru, kde je nebezpeëì rozdrcenì, pokud se v prostoru mohou pohybovat strojnì souë sti Nevstupujte do prostoru rotor, pokud bïûì motor traktoru. Nezdrûujte se v dosahu skl pïnì pracovnìho n adì. 300_-INHALT_

6 VäEOBECN BEZPE»NOSTNÕ PÿEDPISY JÌzda s p ÌvÏsn m pracovnìm strojem JÌzdnÌ vlastnosti taûnèho prost edku jsou ovlivnïny p ipojen m pracovnìm strojem. ï P i pracìch na svahu nast v nebezpeëì p evr cenì. ï Zp sob jìzdy je nutno p izp sobit okamûit m terènnìm a p dnìm podmìnk m. ï Taûn prost edek musì b t n leûitï vybaven p Ìdavn mi z vaûìmi, aby byla zajiötïna schopnost ÌzenÌ a brzdïnì (nejmènï 20 % hmotnosti nezatìûenèho Kg taûnèho prost edku 20% musì spoëìvat na p ednì n pravï). ï P eprava osob na pracovnìm stroji nenì povolena P ipojenì a odpojenì pracovnìho stroje ï P i p ipojov nì a odpojov nì stroj k traktoru a od nïj nast v nebezpeëì poranïnì! ï P i p ipojov nì nevstupujte mezi pracovnì stroj a traktor, pokud traktor jeötï couv. ï Mezi traktorem a pracovnìm strojem se nesmì nikdo zdrûovat bez toho, ûe je stroj zajiötïn proti pohybu pomocì z kladnìch klìn! ï P ipojenì a odpojenì kloubovèho h Ìdele prov dïjte jen p i zastavenèm motoru. P edpokl danè pouûìv nì P edpokl danè pouûìv nì, viz kapitola ÑTechnickÈ dajeì. ï Maxim lnì p Ìpustn zatìûenì (zatìûenì n pravy, zatìûenì v mìstï oka oje, celkov hmotnost) n vïsu nesmïjì b t p ekroëeny. OdpovÌdajÌcÌ daje jsou uvedeny na pravè stranï vozu. ï SouËasnÏ takè dodrûujte maxim lnì p Ìpustn zatìûenì pouûitèho taûnèho prost edku. ï JÌzda po silnici Dodrûujte z konnè p edpisy svè zemï. P ed uvedenìm do provozu a. P ed zaë tkem pr ce se musì uûivatel sezn mit se vöemi ovl dacìmi za ÌzenÌmi a s funkcì stroje. BÏhem pr ce je na to jiû pozdï. b. P ed kaûd m uvedenìm pracovnìho stroje do provozu stroj zkontrolujte z hlediska p epravnì a provoznì bezpeënosti. c. Neû zaënete obsluhovat hydraulick za ÌzenÌ a neû zapnete v vodov h Ìdel, vykaûte vöechny osoby z nebezpeënèho prostoru. d. Neû idië uvede jìzdnì soupravu do pohybu, musì se p esvïdëit, ûe nikoho neohrozì a ûe se nevyskytujì û dnè p ek ûky. Pokud idië stroje p i couv nì nem p ehled o situaci za pracovnìm strojem, musì vyuûìt k navigaci n leûitï pouëenou osobu. e. Dodrûujte bezpeënostnì upozornïnì, kter jsou uvedena na pracovnìm stroji. Na str. 5 tohoto n vodu k pouûìv nì najdete vysvïtlenì v znamu jednotliv ch v straûn ch ötìtk. f. Dbejte takè pokyn v jednotliv ch kapitol ch a v p Ìloze tohoto n vodu k obsluze. P ed uvedenìm do provozu zkontrolujte N slednï uveden upozornïnì V m ulehëì uvedenì pracovnìho stroje do Ëinnosti. P esnïjöì informace k jednotliv m bod m je nutno najìt v p Ìsluön ch kapitol ch tohoto n vodu k pouûìv nì.. Zkontrolujte, zda se na pracovnìm stroji nach zì veökerè bezpeënostnì za ÌzenÌ (ochrannè kryty, krycì plechy, atd.) v odpovìdajìcìm stavu a ve spr vnè pozici. 2. PracovnÌ stroj maûte podle mazacìho pl nu. Zkontrolujte hladinu oleje v p evodovce a tïsnost. 3. Zkontrolujte, zda je spr vn tlak vzduchu v pneumatik ch. 4. Zkontrolujte matice kol, zda jsou pevnï dotaûeny. 5. Dbejte na spr vnè ot Ëky v vodovèho h Ìdele. 6. Zhotovte elektrickè zapojenì k traktoru a zkontrolujte, zda je spr vnï p ipojeno. Dodrûujte pokyny v N vodu k poûìv nì! 7. ProveÔte p izp sobenì stroje k traktoru: ï V öka oje ï DÈlka kloubovè h Ìdele 8. PracovnÌ stroj p ipojujte pouze pomocì p edepsan ch za ÌzenÌ. 9. Zkontrolujte kloubovou h Ìdel a p etïûovacì spojku z hlediska funkce (viz. p Ìloha). 0. P ezkouöejte funkci elektrickèho za ÌzenÌ.. P ipojte k traktoru hydraulickè p Ìvody. ï VysokotlakÈ hadice p ezkouöejte z hlediska poökozenì a st rnutì. ï Dejte pozor na spr vnè p ipojenì. 2.Vöechny sklopnè dìly musì b t zajiötïny proti zmïnï polohy, kter by mohla zp sobit nebezpeëì. 3.P ekontrolujte funkci parkovacì a provoznì brzdy. D leûitè! VöeobecnÈ p edpisy pro pouûìv nì pra- covnìch stroj! 0800_-AllgSicherheit_

7 TECHNICK POPIS Přehled OznaËenÌ:. Vnitřní kopírovací kolečko 2. Transportní jištění 3. Pravá rotorová jednotka 4. Doraz pracovní šířky 5. Odkladač hrabic 6. Podvozek 7. Levá rotorová jednotka 8. Vnější kopírovací Kolo (Výbava na přání) 9. řádkovací plachta 0. Závšs do spodních ramen a opěrná noha. Držák rezervního kolečka 2. Držák jednotlivých hadic 3. Značka pro maximální zatočení _ÜBERSICHT_2740 7

8 PŘEDPOKLADY TRAKTORU Traktor: Pro provoz tohoto stroje jsou nezbytné tyto předpoklady traktoru: - Síla traktoru: TOP 842 C Od 52kW / 70 koní - Připojení: Dolní táhla kat. II - Přípojky: viz tabulka Potřebné hydraulické a elektrické přípojky Protizávaží Traktor je třeba vpředu zatížit dostatečným protizávažím, aby byla zajištěna jeho ovladatelnost a brždění. Protizávaží Minimálně 20%prázdné hmotnosti vozidla na přední nápravě. Kg 20% Zdvihací ústrojí (spodní táhla tříbodového závěsu) - Zdvihací ústrojí traktoru (táhla tříbodového závěsu) musí být dimenzováno pro odpovídající zatížení (Viz technickí údaje). - Zvedací táhla (4) musí být nastavena na stejnou délku pomocí příslušného seřizovacího mechanizmu (Viz návod k použití traktoru) - Pokud lze zvedací táhla na spodních přípojných táhlech přestavit v upevňovacích otvorech podélně, zvolte zadní polohu. Tím je hydraulické zařízení traktoru více odlehčeno. - Omezovače výkyvu spodních přípojných táhel (5) nastavte tak, aby nebyl možný boční výkyv připojeného stroje (bezpečnostní opatření pro dopravu) Potřebné hydraulické přípojky Provedení: Spotřebiče Jednočinná hydraulická přípojka Standartní Zdvih a spouötïnì rotorov ch jednotek X... Dvojčinná hydraulická přípojka P nì Hydraulické nastavení pracovní šířky stroje X Potřebné hydraulické přípojky *) Nutn plovoucì poloha Provedení: Spotřebiče PÛly Volty Elektrick p Ìpojka Standartní Osvětlení 2 VDC podle DIN ISO 724 Varianta ovládání jednotlivých rotorů s elektrohydraulickou předvolbou 2-pólová 2 VDC podle DIN ISO _Schleppervoraussetzungen_2740 8

9 MONTÁŽ STROJE Montáž stroje. Zapojení stroje k traktoru: - Před zapojením vypněte vývodový hřídel - Zapojte stroj do spodnìch ramen hydrauliky traktoru - Přípojné čepy bezpečně zajistěte. - Hlavní rám přestavte do vodorovné polohy 2. Zdvih opěrné nohy Před sklopením opěrné nohy zkontrolujte, zda je Traktor se strojem řádně spojen. - Opěrnou patku zatlačte nohou směrem dolů a sklopte - Čep se samočinně zajistí 5. Montáž kloubového hřídele - Zastavte motor a vytáhněte klíček ze zapalování. - Před montáží kloubového hřídele očistěte a namažte přípojný hřídel na stroji a vývodový hřídel na traktoru. - Vždy namontujte nejdřív širokoúhlý kloub na straně stroje. - Ochranné kryty celého kloubového hřídele zajistěte pomocí řetízků (5) proti pootočení. Před prvním uvedením stroje do provozu je nutné zkontrolovat délku kloubového hřídele a případně ji upravit Kloubový hřídel je nutno vždy upravit dle použitého traktoru Zkrácení kloubového hřídele - Pro správné zkrácení kloubového hřídele jej roztáhněte a v nejkratší poloze přidržte u sebe. Označte a následně zkraťte na odpovídající délku. Bezpečnostní pokyny: Viz příloha A bod -8 Stabilizátory dolních táhel hydrauliky traktoru zajistěte proti bočnímu pohybu, aby byl zamezen boční výkyv stroje 3. Zapojte elektrickou instalaci Osvětlení - Sedmipólovou zástrčku připojte na traktor - Zkontrolujte funkci osvětlení na stroji Nejkratší možná provozní poloha (L2). Ramena závěsu zcela položena 2. Traktor zcela zatočen vůči stroji (viz obrázek) L2 Po odjištění se opěrná patka samočinně sklopí směrem nahoru - nebezpečí poranění! Ovládání jednotlivých rotorů (Varianta): - Zapojte 2-pólovou zásuvku 2 V 4. Hydraulické přípoje - Páku na hydraulickém okruhu traktoru uveďte do plovoucí polohy (0) - Dbejte na čistotu rychlospojek - Připojte hydraulické hadice - Lanko jisticích háků zaveďte do kabiny traktoru - Lanko (varianta standart), nebo kabel a ovládání (Varianta ovládání jednotlivých rotorů) zaveďte do kabiny Detaily viz kapitola zkrácení kloubového hřídele v přéloze tohoto návodu k obsluze Před započetím údržbových prací na stroji vypněte motor traktoru, vytáhněte klíček ze spínací skříňky a zajistěte soupravu proti nežádoucímu pohybu. 500-_Anbau_2740 9

10 MONTÁŽ STROJE OdstavenÌ stroje Stroj může být odstaven jak v pracovní polohy, tak z přepravní polohy. - Stroj odstavte stabilnï! - Zajistěte stroj pomocí zakládacích klínů proti nežádoucímu pohybu. Hydraulické okruhy uveďte před odpojením do plovoucí polohy, aby bylo možno je bez problémů odpojit.. Sklopte odstavnou nohu - Pružinou zajištěný čep (B) odjistěte - Odstavnpou nohu sklopte (5a) nechte zajistit Stroj odstavte jen na rovné zpevněné ploše Před samotným odstavením stroje vypněte motor traktoru a vytáhněte klíček ze spínací skříňky. 2. Odpojte vedení a pohon. - Odpojte kloubový hřídel a odložte ho na držák (6). - Hydraulická vedení odpojte od traktoru a odložte na držák hadic (7) ( Při problémech uveďte hydraulický okruh do plovoucí polohy.) Lanko, nebo Kabel (Varianta ovládání jednotlivých rotorů) vytáhněte z kabiny. - Vytáhněte elektrokabely a odložte je na držák (7) (U varianaty ovládání jednotlivých rotorů je nutno odpojit dva kabely) - Odpojte stroj od tažného prostředku. 500-_Anbau_2740 0

11 POUŽITÍ Všeobecné směrnice při práci se strojem Veškeré práce v okruhu rotoru mohou být prováděny jen při vypnutém kloubovém hřídeli Nevstupujte do prostoru rotoru, dokud běží hnací motor. - Zvolte rychlost jízdy tak, aby byl všechen materiál zachycen Z transportní do pracovní polohy Pozor: Speciálně na svahu musí být položení rotoru provedeno v jednom pohybu. Jinka může dojít k nedefinotvatelnému pohybu jednotlivých rotorů. Zvýšené nebezpečí převržení! Pokud je hydraulický okruh uveden do pozice neutrál, může dojít k vyrovnávacímu pohybu rotorů Pokládání rotorů. Uvolněte jisticí čepy a při tom současně: a. hydraulický okruh (ramena rotorů) uveďte do polohy zdvih b. Ovládejte lanko (nebo tlačítko na komfortním ovládání) 2. Jisticí klapku transportu odjistíte pomocí uvedení hydraulického okruhu 2 (dvojčinný) do polohy zdvih. Nezdvihejte přes pozici volného pohybu (F), jinak klapka znovu spadne. Pokud klapka spadla dolů, jeďte pomocí hydraulického okruhu 2 znovu dolů a tlačte tak dlouho, dokud se jisticí klapka znovu nezdvihne. STOP F Upozornění: Pokud budete ovládat lanko, nebo tlačítka komfortního ovládání během klesání rotorů z transportní do souvraťové polohy, zastaví se pohyb klesání rotorů. 3. Ramena rotorů uvedete do pracovní polohy, pokud uvedete hydraulický okruh do plovoucí polohy. Upozornění: Můžete regulovat rychlost padání ramen rotorů pomocí škrtících ventilů () Nebezpečí poranění od pohybujících se ramen. Před opuštěním kabiny vypněte vývodový hřídel. Při práci stroje nepouštějte nepovolané osoby do prostoru pohybujících se ramen. Nebezpečí poranění může být od cizích předmětů, které mohou odlétnout od ramen. Ukončete práci ihned, jakmile se do nebezpečného prostoru dostanou nepovolané osoby Před spuštěním shrnovače se ujistěte, že se v nebezpečné oblasti nenancházejí žádné osoby. Při tom dávejte pozor, aby rychlost padání rotorů byla nastavena vždy stejně. 4. Pokud potřebujete snížit přepravní výšku stroje (3,60m) a. demontujte ramena rotoru Upozornění: Ramena rotoru demontujte vždy pouze při vypnutém motoru traktoru. Přestavení z pracovní do přepravní polohy a obráceně provádějte pouze na rovném a pevném povrchu. Ujistěte se, že oblast vyklápění je volná a že se nikdo nenachází v nebezpečné oblasti. 500_-Einsatz_

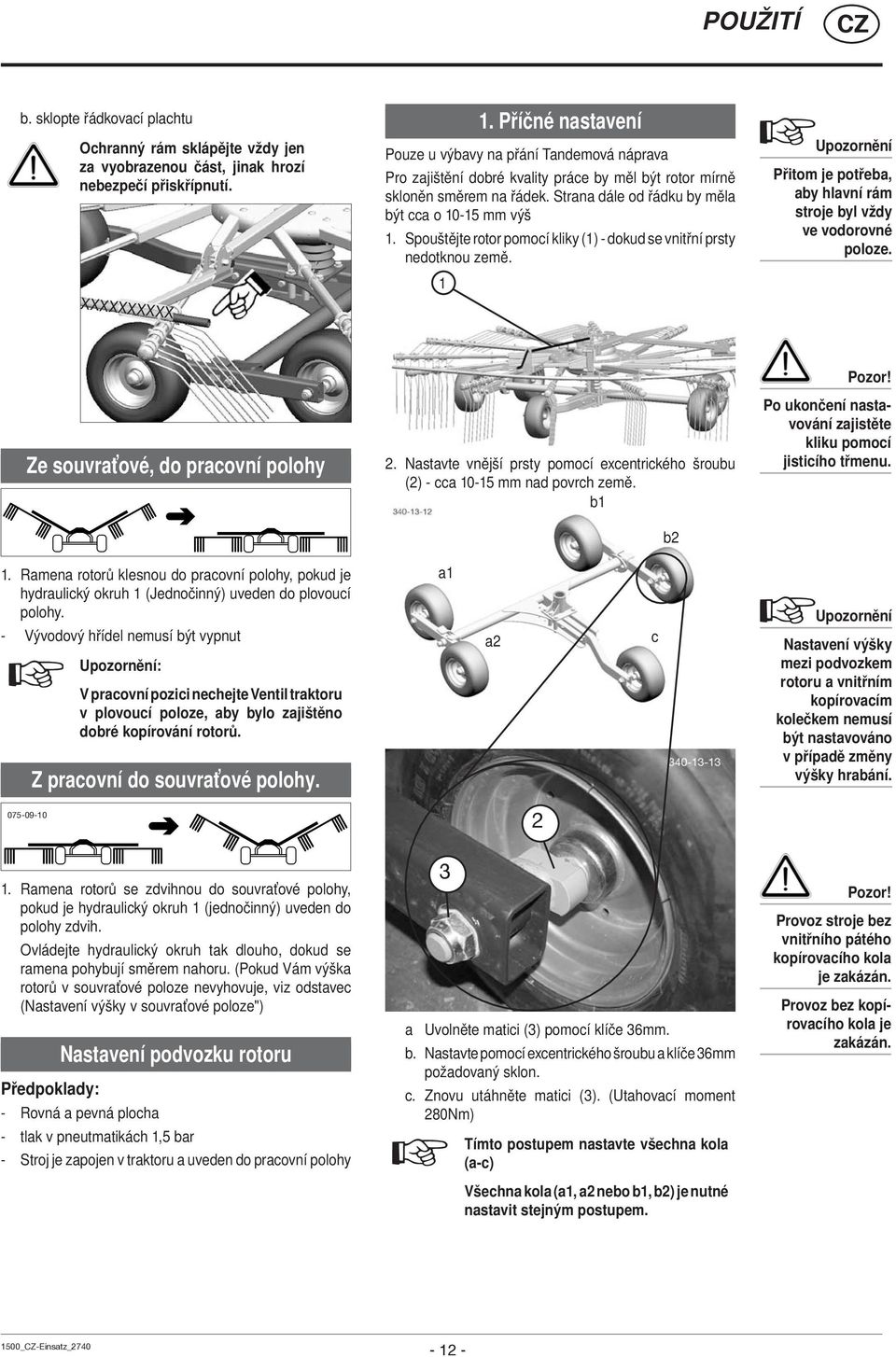

12 POUŽITÍ b. sklopte řádkovací plachtu Ochranný rám sklápějte vždy jen za vyobrazenou část, jinak hrozí nebezpečí přiskřípnutí. XXXXXXXXXX. Příčné nastavení Pouze u výbavy na přání Tandemová náprava Pro zajištění dobré kvality práce by měl být rotor mírně skloněn směrem na řádek. Strana dále od řádku by měla být cca o 0-5 mm výš. Spouštějte rotor pomocí kliky () - dokud se vnitřní prsty nedotknou země. Upozornění Přitom je potřeba, aby hlavní rám stroje byl vždy ve vodorovné poloze. Ze souvraťové, do pracovní polohy 2. Nastavte vnější prsty pomocí excentrického šroubu (2) - cca 0-5 mm nad povrch země. b b2 Po ukončení nastavování zajistěte kliku pomocí jisticího třmenu.. Ramena rotorů klesnou do pracovní polohy, pokud je hydraulický okruh (Jednočinný) uveden do plovoucí polohy. - Vývodový hřídel nemusí být vypnut Upozornění: V pracovní pozici nechejte Ventil traktoru v plovoucí poloze, aby bylo zajištěno dobré kopírování rotorů. Z pracovní do souvraťové polohy. a a2 c Upozornění Nastavení výšky mezi podvozkem rotoru a vnitřním kopírovacím kolečkem nemusí být nastavováno v případě změny výšky hrabání Ramena rotorů se zdvihnou do souvraťové polohy, pokud je hydraulický okruh (jednočinný) uveden do polohy zdvih. Ovládejte hydraulický okruh tak dlouho, dokud se ramena pohybují směrem nahoru. (Pokud Vám výška rotorů v souvraťové poloze nevyhovuje, viz odstavec (Nastavení výšky v souvraťové poloze") Nastavení podvozku rotoru Předpoklady: - Rovná a pevná plocha - tlak v pneutmatikách,5 bar - Stroj je zapojen v traktoru a uveden do pracovní polohy 3 a Uvolněte matici (3) pomocí klíče 36mm. b. Nastavte pomocí excentrického šroubu a klíče 36mm požadovaný sklon. c. Znovu utáhněte matici (3). (Utahovací moment 280Nm) Tímto postupem nastavte všechna kola (a-c) Všechna kola (a, a2 nebo b, b2) je nutné nastavit stejným postupem. Provoz stroje bez vnitřního pátého kopírovacího kola je zakázán. Provoz bez kopírovacího kola je zakázán. 500_-Einsatz_

13 POUŽITÍ 2. Nastavení vpracovní výšky. Nastavení pracovní výšky se provádí klikou() - každý rotor jednotlivě. Otáčení klikou () proti směru hodinových ručiček zvyšujete odstup prstů od země. Otáčením klikou () po směru hodinových ručiček snižujete odstup prstů od země. - Vnitřní prsty by měly podle množství sklízené hmoty jít cca 2cm nad povrchem země 2,0 cm - Nastavení praocvní výšky podle půdních podmínek. - Při nastavení příliš nízko je krmivo znečišťováno a hrozí jeho odrol - Nastavení stroje kontrolujte vždy i v průběhu nasazení 3. Nastavení ukazatele praocvní výšky Předpoklady Pracovní výška je na obou rotorech nastavena stejně. Nastavení ukazatele pracovní výšky (4) na obou rotorech a. Demontujte manžetu (5) pod rotorem. b. Nastavte šipku ukazatel na správnou hodnotu. c. Namontujte manžetu zpět _-Einsatz_

14 POUŽITÍ Příklad - Levý rotor s tandemovým podvozkem: Předpoklady: - Pevná a rovná podložka - Pneumatiky podvozku rotoru při tlaku,5 bar - Stroj je zapojen do trkaotru a uveden do pracovní polohy Provoz stroje bez vnitřních kopírovacích kol je zakázán. 3. Krok 2,0 cm Konec shrnování 3. Krok 3,5 cm 4. Krok 2,5 cm 5. Krok Začátek shrnování. Krok Snižujte rotor pomocí kliky. Nejnižší prst by se neměl dotýkat země při otáčení rotorem. 2. Krok Nastavte příčný sklon rotoru tak, aby první prst (začátek shrnování) byl cca -,5cm výše. Upozornění: Nastavení provádějte oběma excentrickými šrouby. 3. Krok: Nastavení pracovní výšky pomocí kliky. Odstup od země by měl být v poloze Začátek shrnování cca 3,5cm. Odstup od země by měl být v poloze konec shrnování cca 2cm. 4. Krok: Nastavení vnitřních kopírovacích kol tak, aby prsty před ním měly odstup cca 2,5 cm. 5. Krok: Nastavení vnějších kopírovacích kol (Multitast) tak, aby bylo neptarně předepnuté. 6. Krok: Nastavení odstupu vnějších kopírovacích kol k rotoru. Odstup (A) mezi vnějším kopírovacím kolečkem a prsty rotoru je nastavitelný po 8,5 cm. Jsou tři možnosti nastavení. Kopírovací kolo nastavte co nejblíže rotoru, pokud je to možno. Při dlouhé shrnované hmotě dále od prstů rotoru. Upozornění: Při nastavení kopírovacích kol na nejdelší možný odstup od rotorů hrozí při zatáčení v pracovní, nebo souvraťové poloze stroje kolize s traktorem. 3 A 2 500_-Einsatz_

15 POUŽITÍ Otáčky kloubového hřídele Maximální otáčky kloubového hřídele: 540 ot./min. Doporučené otáčky kloubového hřídele: cca. 450 ot./min Upozornění: Při nečisté přáci (např. posečený materiál je z řádku od prstů znovu odhazován na pohrabanou plochu) je třeba snížit otáčky kloubového hřídele. Řádkovací plachta (Výbava na přání) Výška řádkovací plachty Je pět možností nastavení výšky řádkovací plachty (,2,3,4,5) Kde () je nejnižší a (5) je nejvyšší Horizontální pozice řádkovací plachty Řádkovací plachtu je možno horizontálně nastavit směrem vpřed a vzad Šrouby (6,7) uvolněte a vyjměte 2. Upevněte plachtu do obou nosníků v požadované pozici v otvorech (6,7,8,9) Upozornění: Přední i zadní nosník namontujte do stejné pozice. Jen tak zůstanou oba nosníky rovnoběžně. Jinak změníte geometrii a může dojít ke kolizi s rámem. 5 Upozornění: Použijte pozici 5 pro slámu, velké množství hmoty, nebo Transport stroje. Nastavení výšky řádkovací plachty:. Uvedení stroje do transportní polohy (Viz kapitola "Z transportní do pracovní polohy") 2. Řádkovacé plachtu uveďte do transportní polohy (Horní doraz), pomocí jednočinného hydraulického okruhu (jednočinný). V poloze zdvih tak dlouho, dokud se plachta nezvedne do transportní pozice. 3. Odstavte traktor 4. Uzavřete Kohout na hydraulickém vedení 5. Čep otáčejte, dokud není odjištěn. (Frézovaná plocha podložky směrem nahoru) 6. Nastavte požadovanou výšku řádkovací plachty zasunutím čepu do příslušného otvoru a pootočením čep znovu zajistěte. 7. Kohout znovu otevřete. 8. Nastartujte traktor Do nebezpečného prostoru rotoru vstupujte pouze, pokud je to bezpodmínečně nutné. Předtím se přesvědčte, že:; - Je vypnutý Motor traktoru a vytažen klíček ze spínací skříňky - Kohout jednočinného hydraulického okruhu je úzavřen. - Rotory se nacházejí v pracovní poloze a jsou v klidu. - Souprava je zajištěna proti nežádoucímu pohybu. 500_-Einsatz_

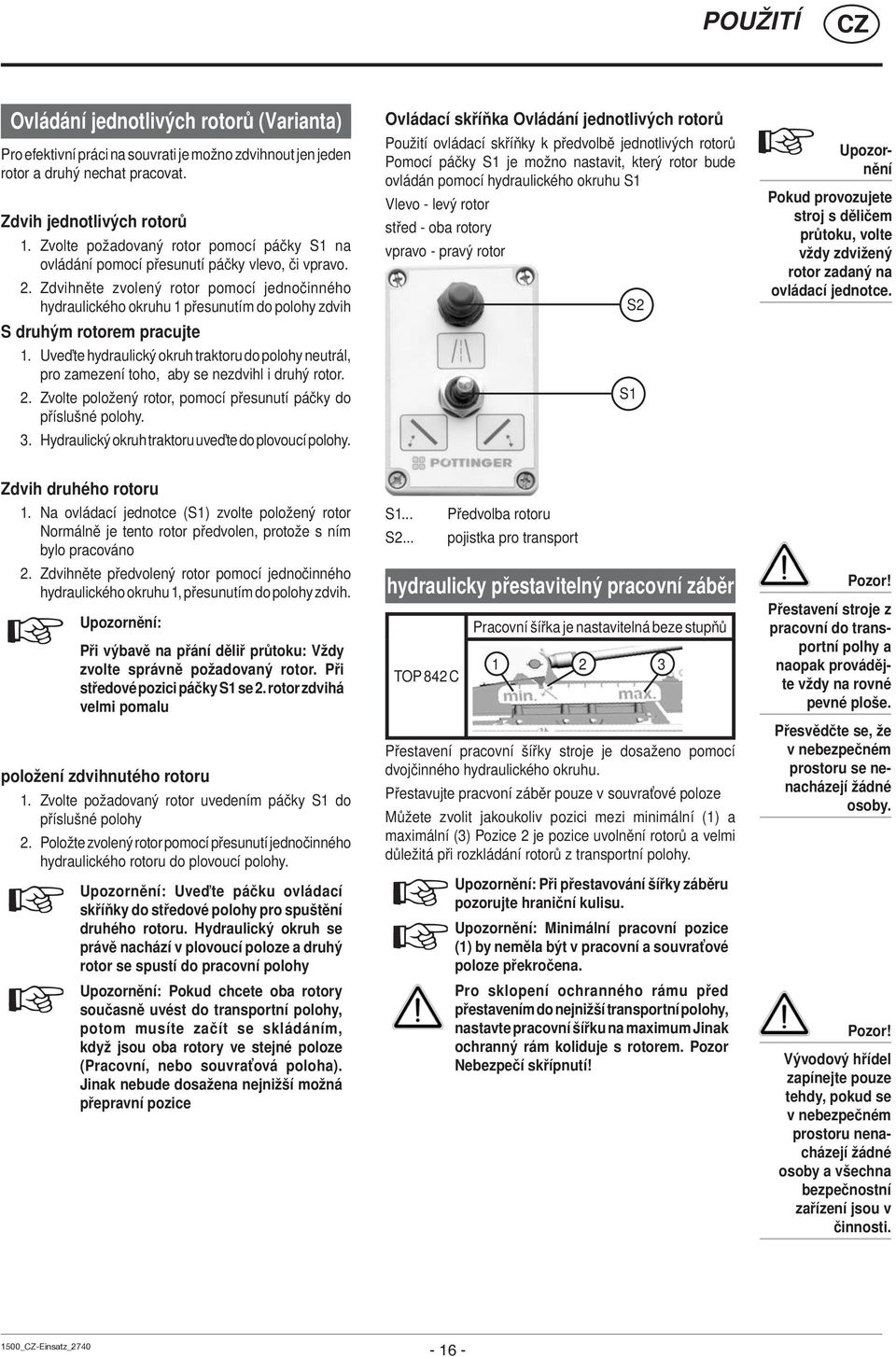

16 POUŽITÍ Ovládání jednotlivých rotorů (Varianta) Pro efektivní práci na souvrati je možno zdvihnout jen jeden rotor a druhý nechat pracovat. Zdvih jednotlivých rotorů. Zvolte požadovaný rotor pomocí páčky S na ovládání pomocí přesunutí páčky vlevo, či vpravo. 2. Zdvihněte zvolený rotor pomocí jednočinného hydraulického okruhu přesunutím do polohy zdvih S druhým rotorem pracujte. Uveďte hydraulický okruh traktoru do polohy neutrál, pro zamezení toho, aby se nezdvihl i druhý rotor. 2. Zvolte položený rotor, pomocí přesunutí páčky do příslušné polohy. 3. Hydraulický okruh traktoru uveďte do plovoucí polohy. Ovládací skříňka Ovládání jednotlivých rotorů Použití ovládací skříňky k předvolbě jednotlivých rotorů Pomocí páčky S je možno nastavit, který rotor bude ovládán pomocí hydraulického okruhu S Vlevo - levý rotor střed - oba rotory vpravo - pravý rotor S2 S Upozornění Pokud provozujete stroj s děličem průtoku, volte vždy zdvižený rotor zadaný na ovládací jednotce. Zdvih druhého rotoru. Na ovládací jednotce (S) zvolte položený rotor Normálně je tento rotor předvolen, protože s ním bylo pracováno 2. Zdvihněte předvolený rotor pomocí jednočinného hydraulického okruhu, přesunutím do polohy zdvih. Upozornění: Při výbavě na přání děliř průtoku: Vždy zvolte správně požadovaný rotor. Při středové pozici páčky S se 2. rotor zdvihá velmi pomalu položení zdvihnutého rotoru. Zvolte požadovaný rotor uvedením páčky S do příslušné polohy 2. Položte zvolený rotor pomocí přesunutí jednočinného hydraulického rotoru do plovoucí polohy. Upozornění: Uveďte páčku ovládací skříňky do středové polohy pro spuštění druhého rotoru. Hydraulický okruh se právě nachází v plovoucí poloze a druhý rotor se spustí do pracovní polohy Upozornění: Pokud chcete oba rotory současně uvést do transportní polohy, potom musíte začít se skládáním, když jsou oba rotory ve stejné poloze (Pracovní, nebo souvraťová poloha). Jinak nebude dosažena nejnižší možná přepravní pozice S... S2... Předvolba rotoru pojistka pro transport hydraulicky přestavitelný pracovní záběr TOP 842 C Pracovní šířka je nastavitelná beze stupňů 2 3 Přestavení pracovní šířky stroje je dosaženo pomocí dvojčinného hydraulického okruhu. Přestavujte pracvoní záběr pouze v souvraťové poloze Můžete zvolit jakoukoliv pozici mezi minimální () a maximální (3) Pozice 2 je pozice uvolnění rotorů a velmi důležitá při rozkládání rotorů z transportní polohy. Upozornění: Při přestavování šířky záběru pozorujte hraniční kulisu. Upozornění: Minimální pracovní pozice () by neměla být v pracovní a souvraťové poloze překročena. Pro sklopení ochranného rámu před přestavením do nejnižší transportní polohy, nastavte pracovní šířku na maximum Jinak ochranný rám koliduje s rotorem. Pozor Nebezpečí skřípnutí! Přestavení stroje z pracovní do transportní polhy a naopak provádějte vždy na rovné pevné ploše. Přesvědčte se, že v nebezpečném prostoru se nenacházejí žádné osoby. Vývodový hřídel zapínejte pouze tehdy, pokud se v nebezpečném prostoru nenacházejí žádné osoby a všechna bezpečnostní zařízení jsou v činnosti. 500_-Einsatz_

17 POUŽITÍ Nastavení dráhy rotoru Pokud zůstává hmota na vnějších stranách shrnovače, můžete nastavit dráhu rotoru. Odstavte stroj na rovnou pevnou plochu (Založte zakládací klíny 2. Vyjměte plastové kryty () na spodní straně rotoru a tím umožněte přístup ke šroubům (2) Nastavení výšky souvraťové polohy (oboustraně) Pootáčejte kulisou v souvraťové poloze vpravo a vlevo, dokud není dosaženo požadované souvraťové polohy. Nahoře pryč od rámu (+) Dole pryř od rámu (-) Nastavení. Uvolněte upevňovací šrouby (4) 2x 2. Pootočte kulisou 3. Utáhněte upevňovací šrouby (4) 2x Vyšší souvraťová pozice Nižší souvraťová pozice 4 3. Uvolněte tři šrouby (2) na dráze. 4. Nastavení dráhy: Pootočením rotorové jednotky pomocí hrabic nastavte dráhu v oválných otvorech tak, aby hmota byla správně shrnována. 5 V továrním nastavení se upevňovací šrouby nacházejí ve středové poloze, takže vačky (5) dole na kulise se překrývají Souvraťovou pozici nastavte pro oba rotory stejně Pevně utáhněte tři šrouby (2) 6. Nasaďte plastové kryty šroubů () 7. Proveďte zkoušku funkce Opakujte celý postup pokud nejste spokojeni s výsledkem 500_-Einsatz_

18 TRANSPORTNÍ POLOHA NAPROSTO BEZPEČNĚ Z pracovní do transportní polohy V případě potřeby před složením do transportní polohy proveďte eventuální kroky ke snížení transportní výšky (Viz odst. "Snížení transportní výšky") Zdvih rotorů. Zdvihněte rotory z pracovní do souvraťové pozice, ovládáním hydraulického okruhu (Jednočinný) v poloze zdvih. 2. Nastavení šířky řádku uveďte do pozice 2 pomocí hydraulického okruhu 2 (dvojčinný) Zdvihněte rotory ze souvraťové do transportní polohy, přičemž současně: a. Jištění souvraťové polohy překonáte zatažením za lanko, nebo stiskem tlačítka na ovládání (varianta Ovládání jednotlivých rotorů). b. hydraulický okruh (ramena rotorů) uveďte do polohy zdvih Ovládejte okruh do dosažení koncové polohy hydraulických válců 4. Snižte výšku rotorů, pomocí hydraulického okruhu 2 (Dvojčinný) v poloze klesání, dokud nejsou hydraulické válce zcela zasunuty. Ignorujte zobrazení "min" na kulise () Zobrazení na kulise se vztahuje jen k pracovní poloze; 5. Zkontrolujte jisticí háky (7), zda jsou v odpovídající poloze (Viz obrázek) Čep se musí nacházet v jisticím háku. 3 Přestavení ze souvraťové do transportní polohy Zdvih rotorů. Přestavení šířky záběru uveďte do volné polohy (Pozice 2) pomocí hydraulického okruhu 2 (dvojčinný) 2 2. Ramena rotoru zdvihněte ze souvraťové polohy zcela nahoru, přičemž současně: a. Jištění souvraťové polohy překonáte zatažením za lanko, nebo stiskem tlačítka na ovládání (varianta Ovládání jednotlivých rotorů). b. hydraulický okruh (ramena rotorů) uveďte do polohy zdvih Proveďte, dokud hydraulické válce nejsou nadoraz. 3. Rotory snižte na nejnižší polohu pomocí hydraulického okruhu 2 (dvojčinný), dokud nejsou hydraulické válce zcela nadoraz. Ignorujte zobrazení "min" na kulise () Zobrazení na kulise se vztahuje jen k pracovní poloze; 4. - Zkontrolujte jisticí háky, zda jsou v odpovídající poloze (viz vyobrazení) kontrola. (Viz obrázek) Čep se musí nacházet v jisticím háku. 3 Přestavení stroje z pracovní do transportní polhy a naopak provádějte vždy na rovné pevné ploše. Přesvědčte se, že v nebezpečném prostoru se nenacházejí žádné osoby. Z bezpečnostních důvodů vypněte vývodový hřídel a vyčkejte klidu stroje. Před transportní jízdou je potřeba zkontrolovat správnou polohu jištění rotorů! Jisticí háky musí být správně zajištěny v čepu transportního jištění. Odstavení stroje Uveďte hydraulické okruhy a 2 do plovoucí polohy pro ulehčení jejich odpojení. Odstavení stroje Hydraulický okruh a 2 uveďte do plovoucí polohy, pro ulehčení jejich odpojení. Před transportní jízdou zkontrolujte pozici obou zdvihacích hydraulických válců. Hydraulický válec musí být v nejužší pozici 500_-TRANSPORT_

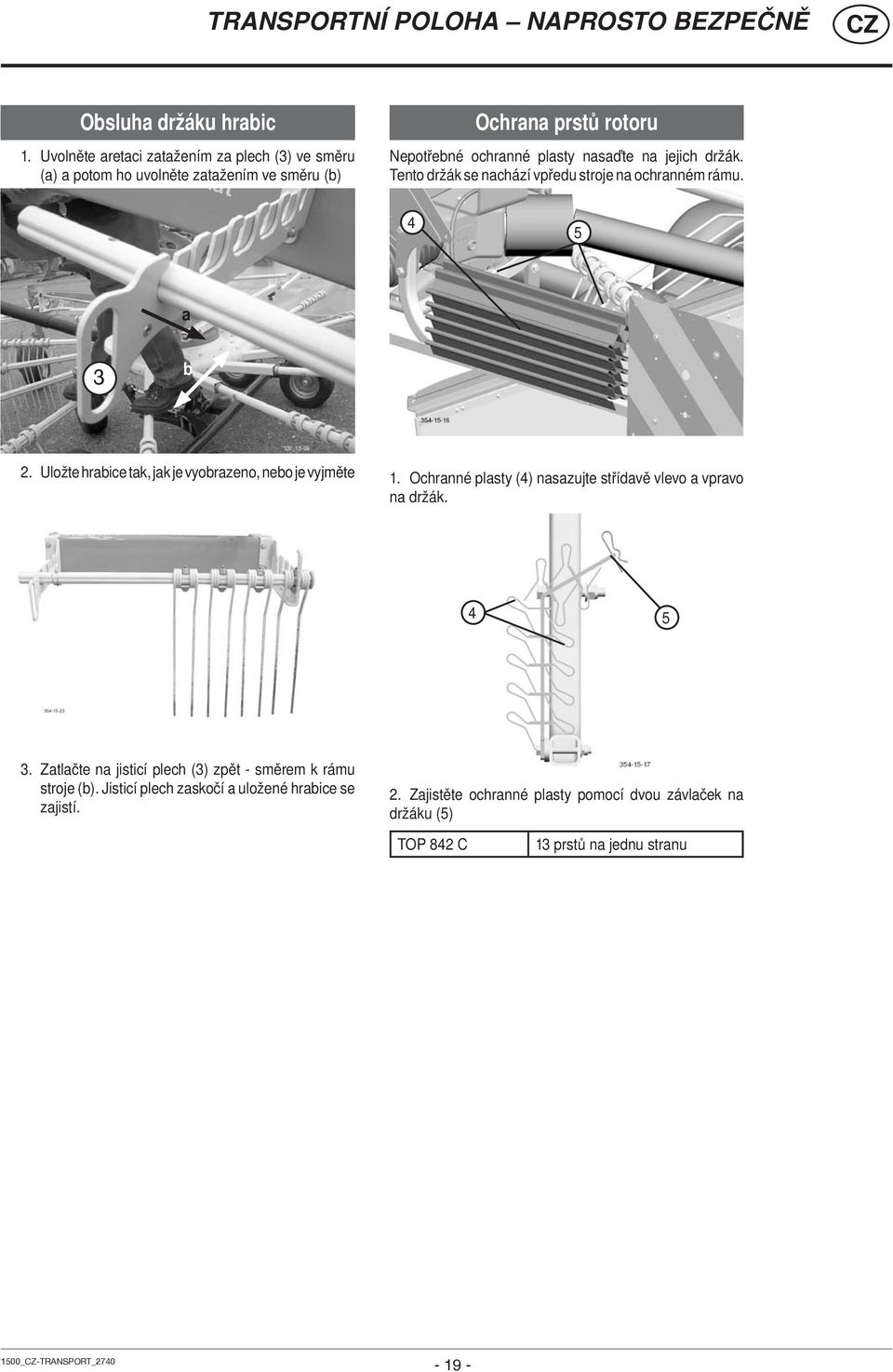

19 TRANSPORTNÍ POLOHA NAPROSTO BEZPEČNĚ Obsluha držáku hrabic. Uvolněte aretaci zatažením za plech (3) ve směru (a) a potom ho uvolněte zatažením ve směru (b) Ochrana prstů rotoru Nepotřebné ochranné plasty nasaďte na jejich držák. Tento držák se nachází vpředu stroje na ochranném rámu. 4 5 a 3 b 2. Uložte hrabice tak, jak je vyobrazeno, nebo je vyjměte. Ochranné plasty (4) nasazujte střídavě vlevo a vpravo na držák Zatlačte na jisticí plech (3) zpět - směrem k rámu stroje (b). Jisticí plech zaskočí a uložené hrabice se zajistí. 2. Zajistěte ochranné plasty pomocí dvou závlaček na držáku (5) TOP 842 C 3 prstů na jednu stranu 500_-TRANSPORT_

20 TRANSPORTNÍ POLOHA NAPROSTO BEZPEČNĚ Přeprava stroje po veřejných silnicích - Dodržujte předpisy zákonodárců Vaší země. - Jízdu po veřejných komunikacích lze provádět jen podle popisu v kapitole"přepravní poloha". - Ochranná zařízení musí být v řádném stavu. - Otočné konstrukční díly uveďte před začátkem jízdy do správné polohy a zajistěte proti nebezpečné změně polohy. - Před začátkem jízdy zkontrolujte osvětlení. - Nasuňte ochranné lišty na prsty směřující do volného prostoru. Rozměry stroje v transportní poloze Při řádném přestavení do transportní polohy nejsou překročeny tyto rozměry: Typ Výška (m) Výška po snížení (m) Šířka (m) Délka (m) TOP 842 C 3,99 3,60 2,99 6,45 Před transportem stroje je vždy nutno vizuálně zkontrolovat podvozek stroje. 500_-TRANSPORT_

21 TRANSPORTNÍ POLOHA NAPROSTO BEZPEČNĚ Snížení transportní výšky na 3,60 m. V pracovní poloze: Odstraňte čtyři nejvyšší hrabice () (Vit obrázek) na obou stranách Ramena rotoru jsou vždy jištěny překlapávací závlačkou. Odložte demontovaná ramena na k tomu určený držák v zadní části rámu stroje. (viz odstavec: Obsluha držáku hrabic Závlačku zaklapněte vždy pouze při nastaveném maximálním záběru (4), jinak hrozí kolize ochranného rámu s rámem rotoru (Nebezpečí skřípnutí). d. Ochranný rám znovu zajistěte závlačkou (6) 5 6 Při zpětné montáži hrabic sledujte směr otáčení hrabic a jejich závlaček. Závlačky musí být zajištěny ve směru otáčení rotoru. 2. Sklopte ochranný rám. a. Roztáhněte ramena rotorů na maximální záběr (4) pomocí dvojčinného hydraulického okruhu (2) na pozici "max." b. Uvolněte jisticí závlačku (5) c. Sklopte ochranný rám Závlačku držte během sklápění mimo označenou Oblast, jinak hrozí nebezpečí skřípnutí! (Viz obrázek) XXXXXXXXXXX 500_-TRANSPORT_

22 TD 33/97/2 POUéITÕ NA SVAHU OpatrnÏ p i ot ËenÌ na svahu NebezpeËÌ p evrhutì TÌhovÈ sìly rotor (G) p sobì na podvozek shrnovaëe. To m ûe vèst p i pr ci na svahu k obvzl ötï nebezpeën m situacìm. ï p i hydraulickèm zvednutì rotoru - p i pr ci na svahu doch zì k nerovnomïrnèmu rozloûenì sil (G) p sobìcìch na stroj BezpeËnost- nì p edpisy ï p i projìûdïnì zat Ëky zpomalte ï p i pr ci na svahu se vyhnïte nebezpeën m ot ËecÌm manèvr m TD 33/97/ G ï p i projìûdïnì zat Ëek se zvednut mi rotory (288) HANGFAHRT

23 DRéBA OäETÿOV NÕ BezpeËnostnÌ p edpisy - P ed se izov nìm, drûbou a opravami vypnïte motor. VöeobecnÈ informace o drûbï Abyste udrûeli stroj i po dlouhè dobï provozu v dobrèm stavu, dodrûujte prosìm upozornïnì uveden v n sledujìcìm textu: - Po prvnìch hodin ch provozu dot hnïte vöechny örouby. Zvl ötï vïnujte pozornost: - öroubovèmu upevnïnì noû u ûacìch stroj - öroubov m spoj m u obraceë a shrnovaë N hradnì dìly a. Pro stroje jsou koncipov ny origin lnì Ë sti a p ÌsluöenstvÌ. b. V slovnï upozorúujeme na to, ûe n hradnì dìly a p ÌsluöenstvÌ, kterè nebyly dod ny naöì firmou, nejsou n mi p ezkouöeny a povoleny. c. Mont û a/nebo pouûitì takov ch v robk m ûe za urëit ch okolnostì zmïnit nebo ovlivnit konstrukënï danè vlastnosti. Za ökody, kterè jsou zpûsobenè pouûitìm neorigin lnìch Ë stì a p ÌsluöenstvÌ, v robce neruëì. d. SvÈvolnÈ zmïny, jako je pouûitì jin ch konstrukënìch Ë stì na stroji, vyluëuje ruëenì v robce. OdstavenÌ na venkovnìm prostoru P i delöìm odstavenìm na venkovnìm prostoru oëistïte pìstnici a nakonzervujte tukem. TD 49/93/2 Zazimov nì FETT - Stroj p ed zazimov nìm dnï vyëistïte. - Odstavte tak, aby byl stroj chr nïn p ed zimou. - VymÏÚte pop. doplúte p evodov olej. - HolÈ Ë sti chraúte p ed korozì. - Mazejte podle mazacìho pl nu mìsta, kter je t eba mazat. - Ovládací panel odpojte a uložte na suché teplé místo. KloubovÈ h Ìdele - viz. takè upozornïnì v p Ìloze UpozornÏnÌ pro drûbu! Dodrûujte z kladnì pravidla uveden v tomto n vodï k pouûìv nì. V p ÌpadÏ, ûe nejsou stanoveny û dnè zvl ötnì pokyny, platì p edpisy jednotliv ch v robc kloubov ch h ÌdelÌ. HydraulickÈ za ÌenÌ Pozor, nebezpeëì poranïnì a infekce! ÚDRŽBA Kapaliny vystupujìcì pod vysok m tlakem mohou proniknout k ûì. Proto v p ÌpadÏ nebezpeëì musìte jìt okamûitï k lèka i! Bez- peënostnì p edpisy Před nastavovacími, údržbovými a opravnými pracemi na stroji vypněte motor traktoru a vytáhněte klíček za spínací skříňky. ï Pr ce pod strojem neprov dïjte bez bezpeënè podpory. ï Po prvnìch hodin ch provozu dot hnïte vöechny örouby. ï Stroj odstavujte pouze na zpevnïnè rovnè ploöe. Pokyny pro opravy Dodrûujte prosìm pokyny pro opravy uvedenè v p Ìloze (jsou-li uvedeny).»iötïnì Ë stì stroje NepouûÌvejte ËiötÏnÌ stlaëen m vzduchem k ËiötÏnÌ loûiskov ch a hydraulick ch Ë stì. - NebezpeËÌ tvorby korozi! - Po vyëiötïnì stroj namaûte podle mazacìho pl nu a proved'te kr tk zkuöebnì bïh. -»iötïnìm p Ìli vysok m tlakem se m ûe poökodit lak. P ed spojenìm hydraulick ch p Ìpoj k traktoru se ujistïte, ûe traktor je vybaven odpovìdajìcìmi hydraulick mi p Ìpoji. Po uplynutì prvnìch 0 provoznìch hodin a n slednï po 50 provoznìch hodin ch - Zkontrolujte hydraulick agreg t a trubkov vedenì z hlediska tïsnosti a pop. dot hnïte öroubov spojenì. P ed kaûd m uvedenìm do provozu - Zkontrolujte hydraulickè hadice z hlediska tïsnosti. Opot ebovanè nebo poökozenè hydraulickè hadice ihned vymïúte. VymÏnÏnÈ hadice musì kvalitou vyhovovat poûadavk m v robce. Hadicov vedenì podlèhajì p irozenèmu st rnutì, nep ekraëujte dobu pouûìv nì 5-6 rok. BezpeËnost- nì p edpisy P ed p ipojenìm vûdy vöechny hydrau- lickè rychlospojky d kladnï oëistïte. P ed uvedenìm do provozu zkontro- lujte hydraulickè vedenì. 400_-Allgemeine-Wartung_BA

24 TECHNICKÁ ÚDRŽBA Převodovka Množství oleje,2 litru SAE 80 Kontrola stavu oleje: Stav oleje je v pořádku, pokud je hladina převodového oleje ve středu stavoznaku (). Výměna oleje: Po prvních 50 hodinách Potom vždy po 500h Výměna oleje je možná, pouze pokud se řádkovací plachta nachází v nejnižší poloze. (Viz odstavec výška řádkovací plachty) jinak není vypouštěcí šroub přístupný. 2 Řízený podvozek Rám pojezdu Před údržbářskými a opravárenskými pracemi zastavte motor a vyjměte klíček za spínací skříňky. Nastavení řiditelné nápravy Nutné pouze v případě, že podovzek rámu neběží při přímém směru jízdy rovně za traktorem. Pozice plnicího šroubu (3): vpravo ve směru jízdy na převodovce (Viz vyobrazení) 3. Uvolněte kontramatici na pozici (4) 2. Demontujte závlačku (5) a uvolněte matici na pozici (5) na začátku řídící tyče přímo za traktorem. 3. Řídící tyč vytáhněte. 4. Točte vřetenem (6), dokud není dosaženo požadovaného nastavení řiditelné nápravy. 5. Řídící kloub namontujte zpět 6. Namontujte zpět závlačku (5) a utáhněte obě matice (5,4) 6 4 Údržbové práce provádějte pouze na zpevněné, rovné ploše. 5 Ujistěte se, že stroj je zajištěn proti pohybu pomocí zakládacích klínů WARTUNG_

25 TECHNICKÁ ÚDRŽBA Nastavení sbíhavosti Vzadu na řídících tyčích je možno nastavovat sbíhavost levého a pravého kola stroje.. Uvolněte matice (7,8) (Levý a pravý závit) 2. Otáčejte červenou tyčí (9), až je nastavena správná sbíhavost. 3. Zajistěte tyč kontramaticemi (7,8). Ramena rotorů Výměna ramene prstů - Povolte šrouby krytu 0 - Sbíhavost nastavujte na max. 5mm. To znamená, že rozměr mezi předními hran disků kol je max. o 5 mm kratší, než rozměr mezi zadními hranami disků kol. (Ve směru jízdy) - Délka řídících tyčí musí být na levé i pravé straně stejná šrouby m2x0 vyjmout 2.4 šrouby m2x0 povolit 9 Pneumatiky Pneumatiky Rozměr Tlak vzduchu Podvozek. 380 / A8 Flot+ ET / A8 Flot+ ET -50/6L / PR AS ET -54/6L,5 bar,5 bar.5 bar Rotor 6 / 6,50-8 0PR,5 bar 2 - Vyjměte kryt - Vyjměte rameno rotoru Pro vyjmutí pootočte rotor do polohy, kdy se rameno nacházì mezi horní a dolní pozicí /viz níže) - Vyjměte rameno rotoru Pro montáž pootočte rotor do polohy, kdy se rameno nacházì mezi horní a dolní pozicí /viz níže) Pneumatiky označené * mohou být namontovány pouze v v pozici "na úzko" (prolis disku). Jinak je systém řízení příliš namáhán. (Viz vedlejší zobrazení), které platí pouze pro řiditelný podvozek. U pevného podvozku mohou být pneumatiky montovány v obou polohách. (viz zobrazení) ET -50 / Směr jízdy 500- WARTUNG_

26 TECHNICKÁ ÚDRŽBA - šroub M2x0 a maticí a 2 jisticími podložkami znovu pevně utáhněte. (Viz obrázek) 40 Nm - Pokud dojde k posunutí hřídele směrem ven o více než 4mm, potom je již opotřebeno pouzdro ramene a je ho potřeba vyměnit, aby se předešlo poškození stroje. Jisticí podložka umístěte tak, aby hrubší drážky byly směrem k sobě a jemnější od sebe. - Navlečte kryt na nové rameno a utáhněte všechny dříve povolené šrouby. - Zhruba po 50 odpracovaných hodinách nasazení zkontrolujte utažení šroubu a matice, případně je dotáhněte na stanovený moment. Rotorová jednotka Mazání dráhy: Interval 50 h Provedení: - Na mazničku () připojte mazací lis - Pootáčejte rotorem pro dobré rozdělení mazacího tuku v kulise - Během otáčení proveďte 3-4 zdvihy mazacím lisem. - Takto proveďte 3-4 otáčky rotorové jednotky B TOP 842C Výměna pouzder uložení ramen prstů - Vůle (A) by neměla přesáhnout mm. Pokud je vůle větší, je nutno ji vymezit vymzovacími podložkami. Upozornění: Pozor na polohu jisticího kolíku. (viz detail B - obr ) 500- WARTUNG_

27 TECHNICKÁ ÚDRŽBA Mazání převodovek Doplnění mazacího tuku: v případě potřeby. Otevřete plnicí otvor (). Při otevření plnicího otvoru je dobře viditelné ozubení soukolí. 2. Plňte mazivo plnicím otvorem (), dokud nejsou zuby ozubeného kola téměř ponořeny 3. Uzavřete plnicí šroub () 4. Nechejte tuk dobře rozprostřít, pomocí zapnutí vývodového hřídele 5. Zkontrolujte výšku hladiny tuku při otevřeném výpustním šroubu. Talířové Kolo by mělo být té měř ponořeno. 6. Podle potřeby množství tuku doplňte, nebo vypusťte výpustním šroubem (2). Upozornění: Do nebezpečného prostoru rotoru vstupujte pouze, pokud je to bezpodmínečně nutné. Předtím se přesvědčte, že:; - Je vypnutý Motor traktoru a vytažen klíček ze spínací skříňky - Kohout jednočinného hydraulického okruhu je úzavřen. - Rotory se nacházejí v pracovní poloze a jsou v klidu. - Souprava je zajištěna proti nežádoucímu pohybu. Vůli ramen kontrolujte minimálně x za rok. 2 Výměna tekutého tuku: Po prvních 50h, potom každých 500h.. Uveďte stroj do transportní polohy 2. Otevřete výpustní šroub (2) 2 3. Nechejte vytéct tekutý tuk. 4. Uzavřete výpustní šroub (2) 5. Dále postupujte podle odstavce plnění tekutého tuku. Při práci na hydraulickém systému je nutné, aby byl systém zcela odtlakován WARTUNG_

28 TECHNICKÁ ÚDRŽBA Mazací plán FETT 20 h Před údržbářskými a opravárenskými pracemi zastavte motor a vyjměte klíček za spínací skříňky FETT 20 h WARTUNG_

29 TECHNICKÁ ÚDRŽBA 4. Mazničky jsou - ve směru jízdy vpravo - nahoře a ve směru jízdy vlevo - dole na rámu stroje Pro přesné informace, které mazací látky je možno použít viz přílohu Provozní látky., kg Grease (V), x za rok Tuk každých 20 h Tuk každých 20 h Tuk každých 20 h 500- WARTUNG_

30 TECHNICKÁ ÚDRŽBA Pružné prsty Upevňovací šrouby (Z-Z4) pružných prstů zkontrolujte po prvních deseti hodinách provozu, zda jsou dotaženy na stanovený moment. (Utahovací moment: 00 Nm),. Vnější dvojprst hrabice je kratší a silnější. Stroj je vybaven pojistkou proti ztrátě prstu To znamená, že oba vnější páry prstů (Z, Z2) jsou spojeny. Pokud chcete vyměnit vnější prst (Z), musíte uvolnit i šroub druhého prstu (Z2) Údržba nastavení pracovního záběru Pokud je vůle mezi lyžinou nastavení pracovního záběru a ramenem příliš velká. Nastavte prosím tuto vůli na zadní straně ramene (viditelné ve směru jízdy):. Povolte 4 upevňovací šrouby () 2. Nastavte stavěcí šrouby (2) tak, aby vuůle byla odpovídající. Upozornění: Pozor, aby lyžiny vždy zůstaly rovonoběžně k rameni. 3. Utáhněte 4 upevňovací šrouby () (93Nm) Z4 Z3 Z2 Z 2 Pozor: Upevňovací šrouby pouze uvolněte, nedemontujte! Při demontáži upevňovacích šroubů dojde k vystřelení ramene rotoru do výšky z důvodu předepnutých pružin. Opravy nastavení šířky záběru nechte vždy provést v odborné dílně. Před opravou nastavení šířky řádku je vždy nutno odpojit odlehčovací pružiny (3) WARTUNG_

31 FETT FIN Voitelukaavio X h X käyttötunnin välein 40 F 40 kuorman välein 80 F 80 kuorman välein J kerran vuodessa 00 ha 00 ha:n välein FETT RASVA = Voitelunippojen lukumäärä = Voitelunippojen lukumäärä (IV) Katso liite Polttoaineet Liter Litraa * Versio N MazacÌ pl n X h každých X hodin 40 F každých 40 vozů 80 F každých 80 vozů J x ročně 00 ha po 00 ha FETT TUK = Počet mazacích hlaviček = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Katso valmistajan ohjeet Smøreplan X h Hver X. arbeidstime 40 F Hvert 40. lass 80 F Hvert 80. lass J x årlig 00 ha Totalt 00 Hektar FETT FETT = Antall smørenipler = Antall smørenipler (IV) Se vedlegg "Betriebsstoffe" Liter Liter * Unntak Se instruksjon fra produsent DK Smøreplan X h Hver X. driftstime 40 F Hvert 40. læs 80 F Hvert 80. læs J gang årligt 00 ha For hver 00 hektar FETT Fedt = Antal smørenipler = Antal smørenipler (IV) Se smørediagrammet Liter Liter * Udstyrsvariant LV Se producentens anvisninger Eļļošanas plāns X h ik pēc katrām X darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm J x gadā 00 ha ik pēc katriem 00 hektāriem FETT smērviela = ziežvārstu skaits = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju PL Plan smarowania X h smarowaê co X roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw J smarowaê raz w roku 00 ha smarowaê co 00 ha FETT smar = iczba punktûw smarowania = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta S Määrimisplaan EE X h iga X töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel J x aastas 00 ha iga 00 ha järel FETT MÄÄRE/ÕLI = määrdeniplite arv = määrdeniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant LT valmistaja kasutusjuhendit Tepimo planas X h kas X eksploatacijos valandas 40 F kas 40 važiavimų 80 F kas 80 važiavimų J kartą per metus 00 ha kas 00 hektarų TEPALAS TEPALAS = slėginių tepalinių skaičius = slėginių tepalinių skaičius (IV) Žr. priedą Eksploatacinės medžiagos Liter Litrai * Variantas Žr. gamintojo instrukciją Smörjschema X h Varje X:e driftstimme 40 F Varje 40: e lass 80 F Varje 80: e lass J x årligen 00 ha Varje 00:e ha FETT FETT = Antal smörjnipplar = Antal smörjnipplar (IV) Se avsnitt Drivmedel Liter liter * Utrustningsvariant Se tillverkarens anvisningar 9900-NORDEN_LEGENDE-SCHMIERPL / BA/EL ALLG - 3 -

32 PLÁN HYDRAULIKA Plán hydrauliky TOP 842 C B,5mm,5mm B A A ,5mm A P/R ,8mm 3 2 Popis funkcí:... Zdvih(položení rotorů 2... Řádkovací plachta (na přání) 3... Lanko omezovacího ventilu 4... Nastavení šířky záběru 5... Hydraulický okruh traktoru, jednočinný 6... Hydraulický okruh traktoru, dvojčinný 7... Dělič průtoku (na přání) _-HYDRAULIKPLAN_

33 PLÁN HYDRAULIKA Plán hydrauliky TOP 842C s předvolbovým ovládáním B,5mm,5mm B A A Y2 Y ,5mm Y ,8mm Popis funkcí:... Zdvih/položení rotorů 2... Řádkovací plachta (na přání) 3... Řadicí Ventil transportní polohy 4... Nastavení šířky řádku 5... hydraulický okruh trkatoru, jendočinný 6... Hydraulický okruhu traktoru, dvojčinný 7... Ovládání jednotlivých rotorů 8... Dělič průtoku (na přání) 9... směr jízdy _-HYDRAULIKPLAN_

34 TECHNICKÉ ÚDAJE Technické údaje Oznacení TOP 842 C (Type 2740) Počet rotorů 2 Počet ramen na rotoru 3 Počet prstů na rameni 4 Průměr rotoru 3,7 m Pracovní záběr 7,7 m 8,4m Přepravní šířka 2,99 m Přepravní délka 6,45 m Přepravní výška 3,99 m Odstavná výška (S demontovanými hrabicemi) 3,60 m Doporučený výkon pohonu Od 52 KW (70 koní) Hmotnost s kloubovým hřídelem (maximální 2890 kg Zatížení (maximální) 90 kg otáčky vývodového hřídele max. ot./min. 540 ot/min Pneumatiky rotorů 6 / 6,50-8 0PR Pneumatiky podvozku stroje 380 / A8 Flot+ ET / A8 Flot+ ET -50/6L 5.0 / PR AS ET -54/6L Pohonový kloubový hřídel na straně stroje s širokoúhlým kloubem Maximální konstrukční rychlost 50 km/h* Trvalá hladina hluku < 84,8 db(a) Technické údaje se mohou měnit. Ověřte si je v čase zadání Vaší objednávky u Vašeho prodejce TECHN. DATEN_

35 TECHNICKÉ ÚDAJE Potřebné přípoje - jednočinný hydraulický okruh s plovoucí polohou (Pracovní tlak min.: 50 bar / max.: 200 bar - dvojčinný hydraulický okruh - 7-pólová zásuvka pro osvětlení stroje (2 Voltů) - U ovládání jednotlivých rotorů samostatně: 2-pólovou zásuvku (2 Voltů) - řádkovací plachta - Vnější kopírovací kolečko 6" - Rezervní kolečko 6" pro podvozek - Dělič průtoku - Mechanické ovládání (Výbava na přání) Varianty - ovládání jednotlivých rotorů s elektrohydraulickou předvolbou Používání rotačního shrnovače, které je v souladu s určením. Rotační shrnovač je určen výhradně k běžnému použití při zemědělských pracech. - Ke shrnování zelené, syrové píce, zavadlé senáže a slámy Každé jiné použití není v souladu s určením. Za škody, vzniklé z takového použití výrobce neručí; riziko nese uživatel. - k použití, které je v souladu s určením patří také dodržování podmínek, pžedepsaných výrobcem pro údržbu a udržování v dobrém stavu. Umístění typového štítku Chassisnummer je vyraženo také přímo na rámu v blízkosti typového štítku. Reklamační případy, zpětné dotazy a objednávky náhradních dílů nemohou být vyřizovány bez zadání tohot čísla Napište si prosím toto číslo po předání stroje ihned na titulní stranu návodu k obsluze TECHN. DATEN_

36 TECHNICKÉ ÚDAJE Pneumatiky Popis pneumatik 380/55-7 Index zatížení 38 A8 Profil běhounu Flotation + Disk 3,0x7 6/205/6/E2, ET 0 Šířka pneumatiky 380 mm Vnější průměr pneumatiky 850 mm Statický radius 385 mm Obvod (vypočítaný) 2670 mm Možné zatížení pneumatiky 380/55-7 (v Kg) Plnicí tlak (bar),0,4,6 2,0 2,4 3,0 Konstantní Km/h Popis pneumatik 340/55-6 Index zatížení 33 A8 Profil běhounu Flotation + Disk 6/205/67B2, ET -50 Šířka pneumatiky 345 mm Vnější průměr pneumatiky 780 mm Statický radius 365 mm Obvod (vypočítaný) 2450 mm Možné zatížení pneumatiky 340/55-6 (v Kg) Plnicí tlak (bar),0,4,6 2,0 2,4 3,0 3,4 4,0 Konstantní Km/h TECHN. DATEN_
