VYPOUŠTĚCÍ VOZÍK WOD-68

Transkript

1 Návod k použití VYPOUŠTĚCÍ VOZÍK WOD-68 Vypouštěcí nádrž na kolečkách určená k pojímání všech provozních kapalin na olejové bázi Mísa je výškově nastavitelná a může být umístěna v optimální poloze. Umožňuje vypuštění oleje, stejně jako další operace Části 1. Nádrž je vybavena regulátorem tlaku a pojistným ventilem. Ve spojení s 2 otočnými předními koly a tlakovou hadicí. 2. Mísa vybavena sítem 3. Výpustní trubice 4. Výškově nastavitelná trubice, ventil a příruba 5. Rukojeť 6. Zadní gumová kolečka 7. Nastavitelná kola, 2 podložky a 2 kroužky Mosazný ventil Hlavní hadicová svorka Vypouštěcí hadice slouží jako indikátor úrovně Chrlič Mísa vybavená sítem Rukojeť Výpust. trubice Výškové nastavení Uzavření ventilu Příruba Regulátor tlaku Nádrž Přední kolo Zadní kolo Nástroje potřebné k sestavení jednotky : 1. Imbusový klíč * 2. Kleště na Seegerovy pojistky* *není součástí *není součástí

2 Montážní návod 1. Otevřete balení, ve kterém jednotka přijde, odstraňte všechny díly obalu. Buďte opatrní, protože některé části jsou malé. 2. Posuňte 2 gumová kolečka na hřídel na dno nádrže. Nyní posuňte ocelovou podložku. Použijte kleště a nasaďte pojistný kroužek. Opakujte totéž pro 2. kolo. 3. Sestavte rukojeť s použitím imbusového klíče & umístěte jej podle potřeby pomocí 2 šroubů. 4. Vozík je nyní připraven a plně mobilní. 5. Vezměte teflonovou pásku a aplikujte ji na závitovém konci vypouštěcí trubky. 6. Použití teflonové pásky na závitový konec límce, který se pasuje do mosazné kulového ventilu v horní části nádrže.

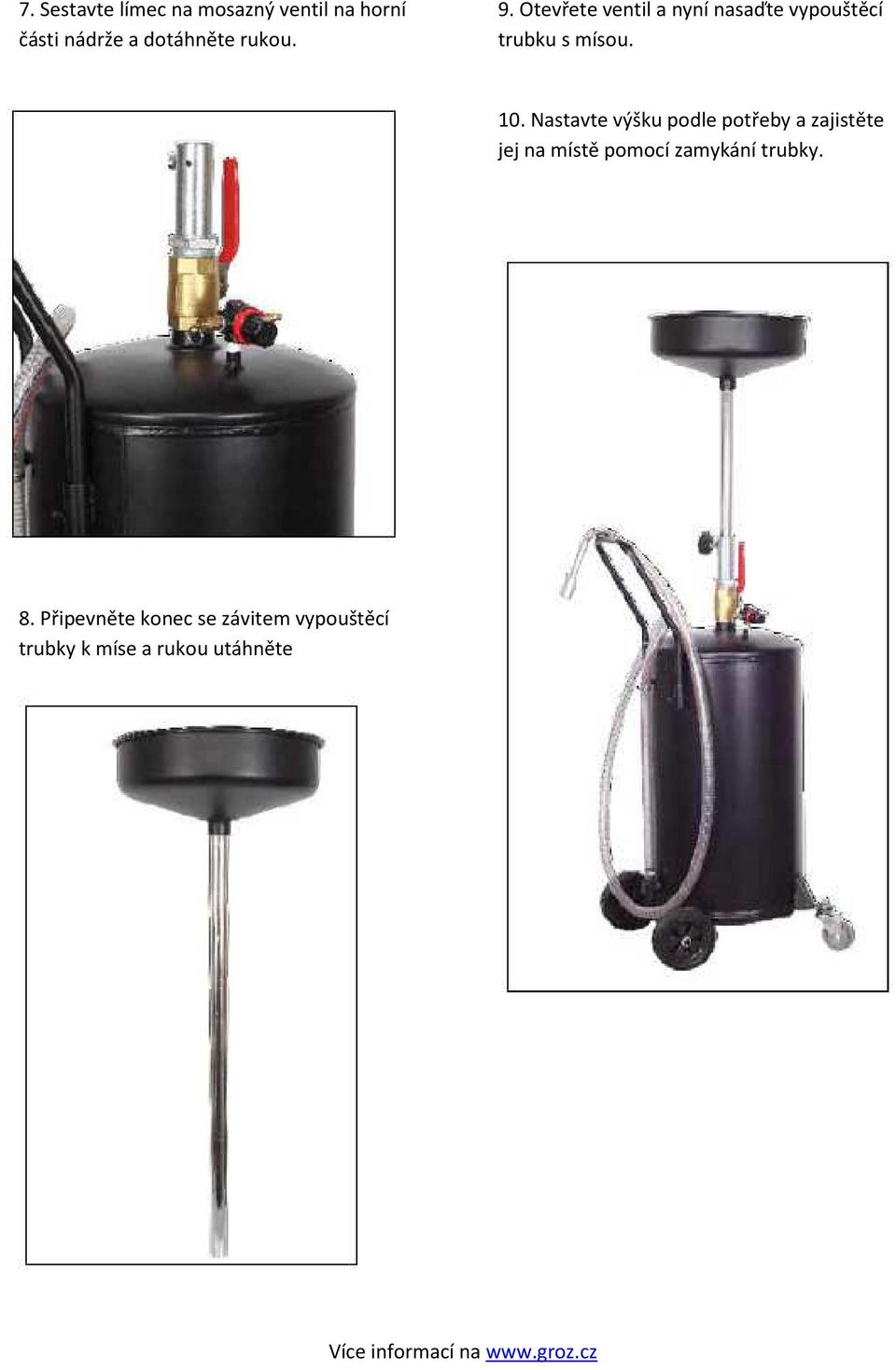

3 7. Sestavte límec na mosazný ventil na horní části nádrže a dotáhněte rukou. 9. Otevřete ventil a nyní nasaďte vypouštěcí trubku s mísou. 10. Nastavte výšku podle potřeby a zajistěte jej na místě pomocí zamykání trubky. 8. Připevněte konec se závitem vypouštěcí trubky k míse a rukou utáhněte

4 Provoz 1. Upravte výšku mísy podle potřeby. 2. Uzamkněte vypouštěcí hadici pevně na svém místě. 3. Přesuňte vozík pod vypouštěcí zátku, tak, že střed mísy je téměř přesně pod vypouštěcí zátkou. 4. Otevřete vypouštěcí šroub, který umožňuje odpadní oleji samovolně odtéct a natéci do mísy. 5. Miska je připojena k nádrži přes vypouštěcí trubici a odpadní olej začne téct do nádrže. 6. Hladina oleje je indikována z vypouštěcí hadice, která funguje jako indikátor stavu. 11. Vezměte na vzduch z kompresoru a připojte jej k regulátoru tlaku namontovaného na nádrži. Nastavte na zhruba PSI (0,7-1 bar). Všimněte si, že regulátor tlaku je vybaven pojistným ventilem, který uvolní tlak vzduchu v případě, že vzduch přesahuje 20 PSI (1,4 bar), tedy působí jako bezpečnostní ventil a zabrání případnému poškození nádrže. 12. Během několika vteřin, bude odpadní olej vytékat přes vypouštěcí hadici a vyprázdní se nádrž. 13. Až je odpadní olej zcela vypuštěn, odpojte přívod vzduchu. 14. Dno nádrže má vypouštěcí zátku, která se může být příležitostně otevřít, aby se odstranily veškeré usazeniny shromážděné na dně nádrže. 7. Nádrž lze použít pro sběr do cca. 55 l (14,5 galonů). V tomto okamžiku se hladina oleje ve vypouštěcí hadici dosáhne na nejvyšší bod téměř do blízkosti horní hadicové spony. 8. Chcete-li vypustit odpadní olej, uvolněte zámek trubky pro přizpůsobení se a odstraňte drenážní hadičky. Je velmi důležité, aby se vždy zvedla vypouštěcí trubka a zavřel uzávěr nádrže ventilem před vyprázdněním. 9. Nyní uzamkněte nádrž pomocí vypouštěcího ventilu. 10. Vložte vypouštění ocelovou hubici na konci hadice do nádoby, do níž má být odpadový olej vyprázdněn.

5 Specifikace Objem nádrže Max. záchytný objem Kapacita nádoby Vnitřní průměr misky Délka vypouštěcí hadice Maximální nastavení výšky Minimální výška Doporučený tlak vzduchu Max. tlak vzduchu 68 litrů (18 galonů) 55 litrů (14,5 galonů) 10 litrů 14 "(355 mm) 2m 72 "(1740 mm) 34 "(1135 mm) 8 PSI (0,5 bar) 150 PSI (10 bar) Upozornění Nikdy nenechávejte přístroj bez dozoru při provozu. Nikdy nepoužívejte v blízkosti otevřeného ohně nebo zdroje tepla. Nikdy nepoužívejte přístroj pro manipulaci s těkavými palivy a korozivními médii. Používejte pouze přiloženou trysku.
