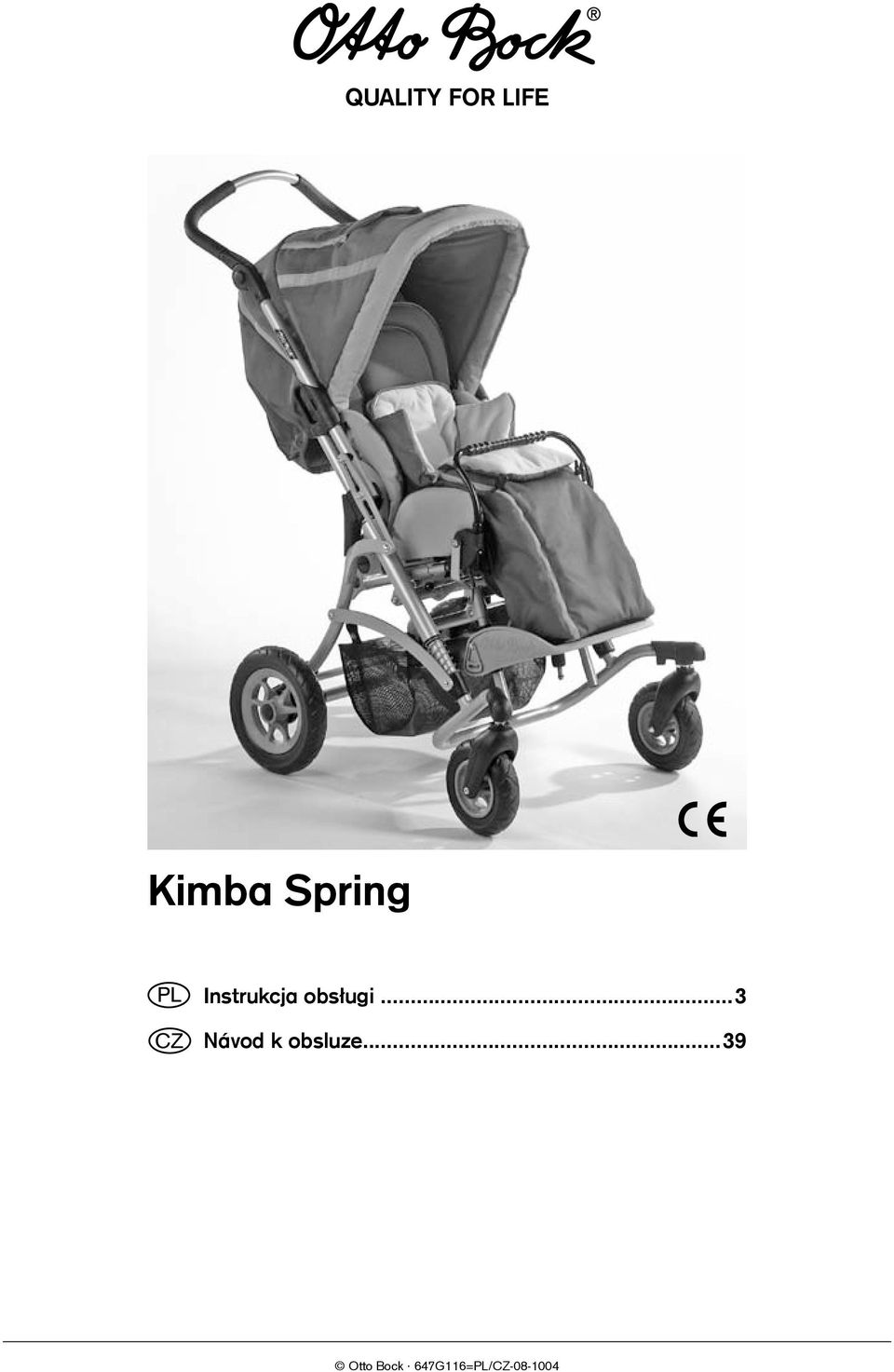

1 Kimba Spring Instrukcja obsługi 3 Návod k obsluze 39 Otto Bock 647G116=PL/CZ

2

3 Instrukcja obsługi spacerówki rehabilitacyjnej Kimba Spring Spis treści Strona 1 Informacje ogólne Wstęp Cel zastosowania Odpowiedzialność Zgodność z CE Serwis Wskazówki dotyczące bezpieczeństwa Znaczenie symboli Ogólne wskazówki bezpieczeństwa Tablice ostrzegawcze i identyfikacyjne Dostawa i stan przydatności do użycia Wielofunkcyjne siedzisko Możliwości regulacji i dopasowania siedziska Zdejmowanie i zakładanie siedziska na podstawę jezdną Zabezpieczenie pochylenia siedziska w przestrzeni Podstawa jezdna do użytku na zewnątrz Adapter dla siedziska skorupowego Opcje Sprzączki Klin odwodzący Podłokietniki Pas miedniczy Pelota piersiowo-barkowa Daszek Daszek z ochroną przeciwdeszczową Kamizelka stabilizująca Otwieranie kamizelki stabilizującej Zamykanie kamizelki stabilizującej Pasy Pałąk i wyścielenie pałąka Kopfstützen Blokada skrętu kół przednich Osłona przeciwdeszczowa Śpiwór

4 7.17 Spodenki siedzeniowe Wyścielenie bocznej części ramy Stolik terapeutyczny Peloty piresiowe Buggy Board Użytkowanie spacerówki rehabilitacyjnej do transportu w samochodzie przystosowanym dla niepełnosprawnych Konserwacja Dane techniczne Ponowne użycie / Utylizacja Wskazówki odnośnie powtórnego użycia Wskazówki odnośnie utylizacji

5 1 Informacje ogólne 1.1 Wstęp Zdecydowali się Państwo na spacerówkę rehabilitacyjną Kimba Spring, otrzymując w ten sposób wysokiej jakości produkt naszej firmy, który umożliwi Państwu zastosowanie go w różnych sytuacjach życia codziennego. Przed pierwszym użytkowaniem spacerówki rehabilitacyjnej Kimba Spring należy koniecznie przeczytać rozdział: Dostawa i stan przydatności do użycia oraz Wskazówki dotyczące bezpieczeństwa. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu. Rozdział Opcje przedstawia części składowe spacerówki Kimba Spring, które zwiększają zakres jej zastosowania oraz wpływają na komfort użytkowania. W przypadku dodatkowych pytań, należy zwrócić się do swojego specjalistycznego dystrybutora. Zastrzegamy sobie prawo do zmian technicznych w stosunku do opisanego w niniejszej instrukcji wykonania. 1.2 Cel zastosowania Zaopatrzenie w spacerówkę rehabilitacyjną, względnie wózek typu Buggy, wskazane jest w przypadku konieczności transportu niesprawnych ruchowo, ciężko poszkodowanych osób, szczególnie dzieci i młodzieży, którzy nie są w stanie poruszać się samodzielnie na wózku inwalidzkim. W takim rozumieniu niezdolność do chodzenia wzgl. duże ograniczenie zdolności do chodzenia wywoływane są przez: porażenia utratę kończyny defekt i/lub deformację kończyny przykurcz stawu uszkodzenie stawu mózgowe porażenie dziecięce inne schorzenia neurologiczne 1.3 Odpowiedzialność Producent ponosi odpowiedzialność tylko wtedy, gdy produkt będzie użytkowany w podanych przez niego warunkach i w celu, do którego ma służyć. Producent zaleca odpowiednie obchodzenie się z produktem i dbanie o niego w sposób opisany w instrukcji. Za szkody powstałe przez stosowanie podzespołów i części zamiennych, które dopuszczenia producenta nie posiadają, producent nie ponosi odpowidzialności. Naprawy mogą być dokonywane wyłącznie w autoryzowanej placówce sprzedaży lub przez samego producenta. 1.4 Zgodność z CE Produkt spełnia wymagania Dyrektywy 93/42/EWG dla produktów medycznych. Zgodnie z kryteriami klasyfikacyjnymi dla produktów medycznych według załącznika IX Dyrektywy produkt został zakwalifikowany do klasy I. W związku z tym, zgodnie z załącznikiem VII Dyrektywy, Deklaracja zgodności została sporządzona na wyłączną odpowiedzialność firmy Otto Bock. 5

6 1.5 Serwis Serwis i naprawy spacerówki rehabilitacyjnej Kimba Spring wykonywane są wyłącznie przez specjalistycznych dystrybutorów firmy Otto Bock. W przypadku problemów należy zwrócić się do specjalistycznego dystrybutora, który wykonał adaptację spacerówki. Taka naprawa jest wykonywana wyłącznie przy użyciu oryginalnych części zamiennych firmy Otto Bock. Autoryzowany dystrybutor: 2 Wskazówki dotyczące bezpieczeństwa 2.1 Znaczenie symboli Niebezpieczeństwo! Wskazówki ostrzegawcze dotyczące możliwego zagrożenia wypadkiem i obrażeniami Uwaga! Wskazówki ostrzegawcze dotyczące możliwych uszkodzeń technicznych. Wskazówka! Wskazówki dotyczące obsługi urządzenia. Wskazówka! Wskazówka dla pracownika serwisu. Uwaga! Najpierw należy zapoznać się z instrukcją obsługi! 6

7 2.2 Ogólne wskazówki bezpieczeństwa Uwaga! Najpierw należy zapoznać się z instrukcją obsługi! Przed pierwszym zastosowaniem należy przyswoić sobie operowanie produktem i jego funkcje oraz przećwiczyć jego obsługę. To Państwo ponoszą odpowiedzialność za swoje dziecko. Bezpieczeństwo Państwa dziecka może być zagrożone w przypadku nieprzestrzegania podanych w instrukcji wskazówek. Jednakże nieprzewidziane sytuacje i możliwe warunki ich wystąpienia nie mogą być całkowicie wykluczone. Ten produkt nie zastępuje rozsądnego i ostrożnego postępowania; wymaga się go od osoby, która opiekuje się dzieckiem i spacerówką. Osoba, która używa produktu i wyposażenia dodatkowego do opieki nad dzieckiem, powinna rozumieć wszystkie instrukcje. Każdej kolejnej osobie, która ma zamiar używać produktu i jego dodatkowego wyposażenia, należy objaśnić warunki jego użytkowania. W przypadku wątpliwości, co do instrukcji oraz konieczności dodatkowych objaśnień, albo w przypadku dodatkowych pytań, należy skontaktować się z Państwa autoryzowanym dystrybutorem firmy Otto Bock. Niebezpieczeństwo! Użytkowanie produktu firmy Otto Bock do siedzenia podczas transportu w samochodzie do przewozu niepełnosprawnych:kiedy tylko jest to możliwe, pasażerowie mogą siedzieć w takim pojeździe wyłącznie na fabrycznych siedzeniach wyposażonych w pasy bezpieczeństwa! Tylko w ten sposób pasażerowie chronieni są optymalnie w chwili wypadku.spacerówka Kimba Spring firmy Otto Bock może być wykorzystywana jako siedzenie w samochodzie do transportu niepełnosprawnych przy użyciu elementów zabezpieczających oferowanych przez firmę Otto Bock i stosownych systemów bezpieczeństwa. Bliższe informacje na ten temat zamieściliśmy w naszej instrukcji obsługi Użytkowanie wózka inwalidzkiego / stelażu do siedzenia lub wózka typu Buggy jako siedzenia w samochodzie do transportu niepełnosprawnych (numer zamówieniowy 646D158 lub do pobrania w Internecie pod adresem www. ottobock.de (.com).zakazane jest stosowanie spacerówki podwójnej Kimba jako siedzenia w samochodzie do transportu niepełnosprawnych. Niebezpieczeństwo! Spacerówka Kimba Spring może być użytkowana tylko na równym i trwałym podłożu. Niebezpieczeństwo! Spacerówkę Kimba Spring należy używać tylko zgodnie z przeznaczeniem. Należy unikać swobodnej jazdy w kierunku przeszkody (stopień, krawędź krawężnika). Niebezpieczeństwo! Stopnie, progi drzwi i schody należy pokonywać po podniesieniu przodu spacerówki na tylnych kółkach. Niebezpieczeństwo! Ze względu na bezpieczeństwo zaleca się pokonywać schody w dwie osoby. Do tego należy używać specjalnie do tego celu przeznaczonych urządzeń, jak np.: pochylnie lub wciągniki. W przypadku braku tych urządzeń, przeszkodę mogą pokonać dwie osoby, niosąc spacerówkę. 7

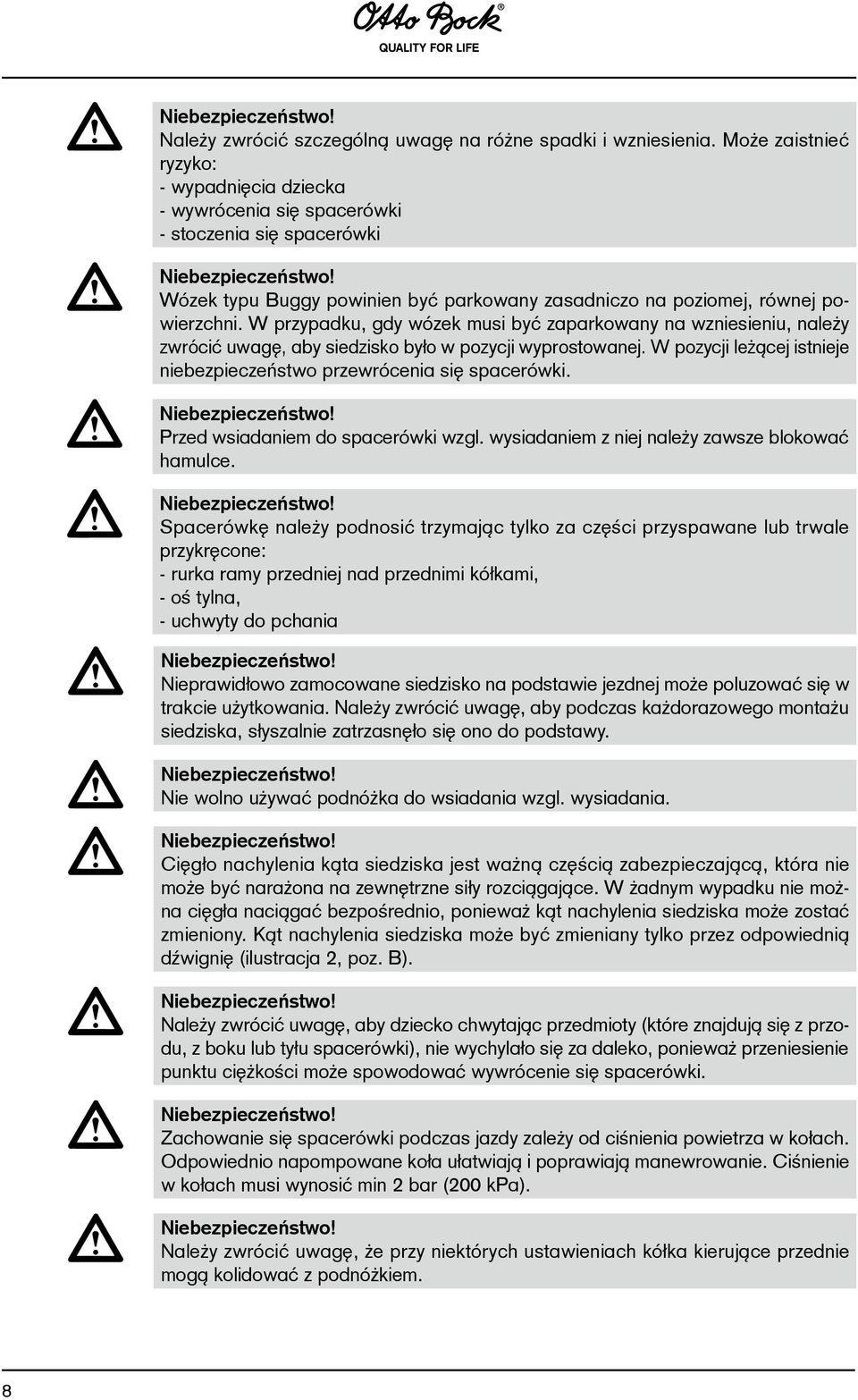

8 Niebezpieczeństwo! Należy zwrócić szczególną uwagę na różne spadki i wzniesienia. Może zaistnieć ryzyko: - wypadnięcia dziecka - wywrócenia się spacerówki - stoczenia się spacerówki Niebezpieczeństwo! Wózek typu Buggy powinien być parkowany zasadniczo na poziomej, równej powierzchni. W przypadku, gdy wózek musi być zaparkowany na wzniesieniu, należy zwrócić uwagę, aby siedzisko było w pozycji wyprostowanej. W pozycji leżącej istnieje niebezpieczeństwo przewrócenia się spacerówki. Niebezpieczeństwo! Przed wsiadaniem do spacerówki wzgl. wysiadaniem z niej należy zawsze blokować hamulce. Niebezpieczeństwo! Spacerówkę należy podnosić trzymając tylko za części przyspawane lub trwale przykręcone: - rurka ramy przedniej nad przednimi kółkami, - oś tylna, - uchwyty do pchania Niebezpieczeństwo! Nieprawidłowo zamocowane siedzisko na podstawie jezdnej może poluzować się w trakcie użytkowania. Należy zwrócić uwagę, aby podczas każdorazowego montażu siedziska, słyszalnie zatrzasnęło się ono do podstawy. Niebezpieczeństwo! Nie wolno używać podnóżka do wsiadania wzgl. wysiadania. Niebezpieczeństwo! Cięgło nachylenia kąta siedziska jest ważną częścią zabezpieczającą, która nie może być narażona na zewnętrzne siły rozciągające. W żadnym wypadku nie można cięgła naciągać bezpośrednio, ponieważ kąt nachylenia siedziska może zostać zmieniony. Kąt nachylenia siedziska może być zmieniany tylko przez odpowiednią dźwignię (ilustracja 2, poz. B). Niebezpieczeństwo! Należy zwrócić uwagę, aby dziecko chwytając przedmioty (które znajdują się z przodu, z boku lub tyłu spacerówki), nie wychylało się za daleko, ponieważ przeniesienie punktu ciężkości może spowodować wywrócenie się spacerówki. Niebezpieczeństwo! Zachowanie się spacerówki podczas jazdy zależy od ciśnienia powietrza w kołach. Odpowiednio napompowane koła ułatwiają i poprawiają manewrowanie. Ciśnienie w kołach musi wynosić min 2 bar (200 kpa). Niebezpieczeństwo! Należy zwrócić uwagę, że przy niektórych ustawieniach kółka kierujące przednie mogą kolidować z podnóżkiem. 8

9 Niebezpieczeństwo! Opakowania należy trzymać z dala od dzieci. Przy zastosowaniu opakowań z tworzywa sztucznego, istnieje niebezpieczeństwo zadławienia. Niebezpieczeństwo! Wszystkie połączenia śrubowe po wykonanych ustawieniach należy ponownie mocno dokręcić. Niebezpieczeństwo! Nie wolno pozostawiać dziecka w spacerówce bez opieki nawet wtedy, gdy jest ono zapięte pasami, a hamulce są zablokowane. Niebezpieczeństwo! Ze względu na możliwość zapalenia się wyścielenia siedziska należy ostrożnie obchodzić się z ogniem, a w szczególności z zapalonymi papierosami. Niebezpieczeństwo! Obydwa zabezpieczenia przed złożeniem się muszą być zatrzaśnięte przed użyciem spacerówki. Niebezpieczeństwo! Statyczna stabilność wynosi przy pochyleniu 18. Niebezpieczeństwo! Zawieszenie na spacerówce ciężkich toreb itp. może negatywnie wpłynąć na jej stabilność. Niebezpieczeństwo! Torba może ważyć maksymalnie 6 kg. Niebezpieczeństwo! Stoliki terapeutyczne nie mogą być obciążane ciężkimi przedmiotami. Niebezpieczeństwo! Maksymalne dopuszczalne obciążenie siedziska wynosi 35 kg. Niebezpieczeństwo! W przypadku zastosowania podwójnych podstaw jezdnych do użytku na zewnątrz, ładowność obydwu siedzisk zmniejsza się ze względu na maksymalną ładowność podstawy jezdnej do użytku na zewnątrz. Niebezpieczeństwo! Spacerówka przeznaczona jest tylko do użytku (transportu) dziecka (względnie dwójki dzieci, przy zastosowaniu podwójnej podstawy jezdnej). Niebezpieczeństwo! Wszystkie części do zabudowy oraz dodatkowe wyposażenie zmniejsza dostępną ładowność. Niebezpieczeństwo! Maksymalna nośność spacerówki rehabilitacyjnej Kimba Spring wynosi 50 kg. 9

10 2.3 Tablice ostrzegawcze i identyfikacyjne Etykieta D H I A B C D E F G Znaczenie A Typ B Numer artykułu producenta C Maksymalny udźwig (patrz rozdział Dane techniczne ) D Dane odnośnie producenta / Adres / Kraj pochodzenia E Numer seryjny F Data produkcji G European Article Number / International Article Number H Przed rozpoczęciem użytkowania należy zapoznać się z instrukcją obsługi. I Oznakowanie CE Bezpieczeństwo produktu zgodne z wytycznymi UE Przestroga: Maksymalny udźwig podstawy jezdnej nie może być przekroczony! Przestroga! Podstawy jezdnej Inline nie przechylać na koła tylne przeszkody (np. krawężniki) pokonywać najeżdżając od tyłu. Punkt mocowania/zaczep do mocowania przyrządu rehabilitacyjnego w pojeździe przystosowanym do transportu osób niepełnosprawnych 10

11 3 Dostawa i stan przydatności do użycia Uwaga! Uszkodzenia wskutek obciążenia przedmiotami. Podczas transportu środka pomocniczego w stanie złożonym, obciążenie go ciężkimi przedmiotami, może doprowadzić do jego deformacji a co za tym idzie, do powstania problemów w jego rozkładaniu. Prosimy nigdy nie obciążać złożonego urządzenia rehabilitacyjnego ciężkimi przedmiotami. W oryginalnym opakowaniu znajdują się następujące komponenty: złożona podstawa jezdna wielofunkcyjne siedzisko wyścielenie siedziska, oparcia, pelot biodrowych i bocznych torba instrukcja sprzączki z mocowaniami wyposażenie dodatkowe w zależności od zamówienia Aby rozłożyć spacerówkę należy postępować następująco: Niebezpieczeństwo! Kompletny system regulacji kąta, składającego się z mechanizmu zwalniającego, cięgła ze śrubą nastawczą i mechanizmem blokującym może być nastawiany tylko przez autoryzowany personel. Istnieje niebezpieczeństwo nieprzewidzianego zwolnienia mechanizmu albo całkowitego zacięcia się siedziska. Wskazówka! Najpierw należy zdjąć ewentualne zabezpieczenia transportowe i opakowania. Unieść podstawę jezdną za czarny uchwyt rączki do pchania (ilustracja 1, poz. A); podstawa jezdna rozkłada się aż do momentu ustawienia spacerówki na koła. Po naciśnięciu z powrotem rączki do pchania, zabezpieczenie przed rozłożeniem zamyka się automatycznie (ilustracja 2. poz. A). Wskazówka! Należy upewnić się, że zabezpieczenie zatrzasnęło się, ewentualnie docisnąć do zatrzaśnięcia. Wskazówka! Aby złożyć spacerówkę należy postępować następująco:poluzować zabezpieczenia przed rozłożeniem poprzez pociągnięcie dwóch uchwytów (ilustracja 2 poz. A). Przesunąć rączkę do pchania do przodu (ilustracja 1, poz. A); spacerówka składa się automatycznie. Aby zapobiec uszkodzeniom daszka z ochroną przeciwsłoneczną i przeciwdeszczową, przed złożeniem spacerówki, daszek należy usunąć. 11

12 Nałożyć siedzisko na ramę spacerówki (patrz rozdział Zdejmowanie i zakładanie siedziska na podstawę jezdną ). Siedzisko może być regulowane poprzez zwolnienie mechanizmu regulacji kąta (ilustracja 2, poz. B). Mechanizm zwalniający jest zabezpieczony przez zatrzask sprężynowy, który należy najpierw wcisnąć. Zabezpieczyć siedzisko ręką przed przechyleniem. Dokręcić oparcie w odpowiedniej pozycji przy pomocy dźwigni blokującej (ilustracja 3). Dźwignia blokująca umożliwia, po lekkim poluzowaniu śruby, ustawienie jej w korzystnej pozycji. Wskazówka! Siedzisko wyposażone jest dodatkowo w blokadę przesuwu oparcia ( positive lock ). Podczas transportu spacerówki Kimba Spring w samochodzie przystosowanym do przewozu osób niepełnosprawnych, blokada ta służy jako dodatkowe zabezpieczenie oparcia w pozycji wyprostowanej. Dodatkowe informacje znajdą Państwo w rozdziale 8: Użytkowanie spacerówki rehabilitacyjnej do transportu w samochodzie przystosowanym do przewozu osób niepełnosprawnych.< Ustawić oparcie w odpowiedniej wysokości i zabezpieczyć poprzez dokręcenie śrub (ilustracja 4). A A B

13 Nałożyć wyścielenie oparcia i zapiąć zamkiem błyskawicznym (ilustracja 5). Nadmiar poduszki przełożyć pomiędzy dolną krawędzią oparcia i siedziska i przypiąć do odpowiednich zatrzasków w tylnej części oparcia (ilustracja 6). Wyścielenie siedziska (ilustracja 7) przymocować rzepami od spodu w odpowiednim miejscu siedziska. Wyścielenie siedziska powinno zachodzić ok. 2 cm za tylną krawędź siedziska. Wskazówka! Zaleca się, aby przed montażem wyścielenia odpowiednio ustawić siedzisko (patrz rozdział 4.1.: Możliwości regulacji i dopasowania siedziska ) Ustawić odpowiednią głębokość pelot biodrowych i zabezpieczyć czterema śrubami (ilustracja 8). Wyścielenie pelot biodrowych przymocować na rzepy. Przesunąć wyścielenie pelot biodrowych nad nośnik z tworzywa i połączyć rzepami. Wyścielenie pelot bocznych (ilustracja 9) nałożyć na nośniki z tworzywa miękką częścią do wewnątrz i zabezpieczyć zapinając rzepy. 13

14 8 9 Wskazówka! Torba składana przymocowana jest paskami do ramy. W tym celu należy przewlec paski po prawej i lewej stronie ramy tylnej przez odpowiednie ucha (ilustracja 10, poz. A) względnie przez rurę ramy (ilustracja 10, poz. B). Zamknąć paski przy pomocy klipsów. A B 10 14

15 4 Wielofunkcyjne siedzisko 4.1 Możliwości regulacji i dopasowania siedziska a) Głębokość siedziska Poluzować nakrętki na dolnej stronie siedziska (ilustracja 11, poz. A) i ustawić głębokość siedziska przez wysuniecie dolnej części siedziska. Po ustawieniu ponownie mocno dokręcić poluzowane nakrętki. b) Szerokość siedziska Poluzować nakrętki (ilustracja 11, poz. A) na dolnej stronie siedziska i ustawić szerokość siedziska przez przesunięcie pelot biodrowych. Po ustawieniu ponownie mocno dokręcić poluzowane nakrętki. c) Głębokość pelot biodrowych Ustawić odpowiednią głębokość i zabezpieczyć ustawienie przy pomocy śrub unieruchamiających (ilustracja 8). d) Wysokość oparcia Poluzować śruby (ilustracja 4) kluczem imbusowym, ustawić odpowiednią wysokość oparcia i dokręcić poluzowane śruby. Przy wysokości pleców ok. 55 cm (wielkość siedziska 1) lub ok. 66 cm (wielkość siedziska 2) płyta oparcia pleców przy kabłąku pleców musi być przestawiona z pozycji A do B (ilustracja 7). Wyścielenie należy nałożyć zgodnie ze wskazówkami z rozdziału 3. C A A B C B

16 e) Nachylenie oparcia Poluzować dźwignię blokującą (ilustracja 3), ustawić właściwy kąt nachylenia, ponownie dokręcić mocno dźwignię. Unieruchomienie oparcia do transportu samochodem przystosowanym do transportu niepełnosprawnych patrz rozdział 8: Użytkowanie spacerówki rehabilitacyjnej do transportu w samochodzie przystosowanym dla niepełnosprawnych. f) Regulacja kąta podnóżka Poluzować dźwignię mimośrodową (ilustracja 13, poz. A), ustawić odpowiedni kąt i z powrotem mocno dokręcić dźwignię. g) Wysokość podnóżka Poluzować śruby (ilustracja 14, poz. B) kluczem imbusowym, ustawić odpowiednią wysokość, z powrotem dokręcić mocno śruby. Podnóżek można złożyć do transportu. h) Regulacja kąta płyty podnóżka Kąt podnóżka można nastawić przez przestawienie tulejki blokującej (ilustracja 14, poz. A) w otworach. Aby złożyć płytę podnóżka, należy pociągnąć pas (ilustracja 14, poz. D). A D B C A B 13 C 14 16

17 4.2 Zdejmowanie i zakładanie siedziska na podstawę jezdną Niebezpieczeństwo! Nieprawidłowo zamocowane siedzisko na podstawie jezdnej może poluzować się w trakcie użytkowania. Należy zwrócić uwagę, aby podczas każdorazowego montażu siedziska, słyszalnie zatrzasnęło się ono do podstawy. Aby ułatwić transport spacerówki można oddzielić siedzisko od podstawy jezdnej. Ma to znaczenie również w przypadku, gdy siedzisko ma być używane na stelażu pokojowym i na podstawie jezdnej. W celu zdzielenia siedziska od podstawy należy podejść z prawej strony (patrząc w kierunku jazdy) do siedziska. Mocno uchwycić ręką siedzisko po stronie w obrębie głowy. Pociągnąć wygiętą dźwignię rozłączającą w stronę podnóżka (ilustracja 13, poz. C). Mocowanie siedziska zostaje zwolnione przez trzpień trzymający (ilustracja 15, poz. A). Odchylić siedzisko do tyłu i wyciągnąć do góry. A Istnieje możliwość wyboru kierunku zamocowania siedziska na podstawie jezdnej. Należy trzymać siedzisko jak w opisie i nałożyć adapter siedziska (ilustracja 11, poz. C) pod kątem 45 na rurę tylną mocowania siedziska (ilustracja 10). Teraz należy przycisnąć przednią krawędź siedziska do podstawy jezdnej, do momentu słyszalnego wejścia trzpienia mocującego na przedniej rurze mocowania siedziska. Sprawdzić mocowanie lekkim szarpnięciem siedziska. Wskazówka: Jeśli odgłos zatrzaśnięcia nie pojawiło się, uchwyt dociskowy musić być zablokowany ręcznie. W tym celu pociągnąć uchwyt odblokowujący i siedzisko docisnąć w dół. Teraz przycisnąć uchwyt odblokowujący. Niezwłocznie udać się do warsztatu serwisowego, celem ponownego ustawienia mechanizmu zatrzaskowego. 17

18 4.3 Zabezpieczenie pochylenia siedziska w przestrzeni Jako dodatkowe zabezpieczenie spacerówka Kimba Spring jest seryjnie wyposażona w zabezpieczenie pochylenia siedziska (ilustracja 16) Pociągnąć kółko (1) i przesunąć ogranicznik (2) w odpowiednią pozycję (3), w zależności od kierunku zamocowania siedziska. Bolec po tej czynności musi być całkowicie zatrzaśnięty. Należy sprawdzić funkcjonowanie mechanizmu: przechylać odryglowane siedzisko do przodu i do tyłu. Maksymalne odchylenie może wynosić 10 do przodu i 40 do tyłu. Jeżeli to nie zostanie spełnione, ogranicznik (2) należy ustawić w innym miejscu. Należy zwrócić na prawidłowe zatrzaśnięcie się bolca. 5 Podstawa jezdna do użytku na zewnątrz Podstawy jezdne oferowane są w różnych wielkościach i wykonaniach do zamocowania wielofunkcyjnego siedziska. Należy zwrócić uwagę na inne wykonanie niżej przedstawionej funkcji: a) Składanie: Model Inline Rączkę do pchania (ilustracja 17, poz. A) można po pociągnięciu przesuwnej blokady (ilustracja 17, poz. C) w czasie transportu złożyć (ilustracja 18). Zasadę działania w pozostałych modelach opisano w rozdziale 3. Dostawa i stan przydatności do użycia. b) Pochylenie siedziska: Model Po poluzowaniu dźwigni blokującej (ilustracja 17, poz. D) można złożyć mocowanie siedziska. Wszystkie inne modele opisane są w rozdziale 3. Dostawa i stan przydatności do użycia. Wskazówka! Przy ustawieniach siedziska (głębokość siedziska, wysokość i kąt podnóżka) należy zwrócić uwagę na możliwość poruszania się kół przednich. Jeżeli to konieczne, należy wyrównać kąt nachylenia siedziska. 18

19 A F B C E D c) Hamulce: model Inline Hamulec umożliwia hamowanie, jak i pewne zatrzymanie spacerówki. W celu unieruchomienia hamulca przeciągnąć uchwyt hamulca i zatrzasnąć palcem wskazującym trzpień blokujący. Aby poluzować unieruchomiony hamulec, lekko pociągnąć uchwyt hamulca trzpień blokujący otworzy się sam. Uwaga! Tylko praca obydwu hamulców gwarantuje optymalne działanie hamujące! Wszystkie inne modele: nacisnąć w dół hamulec czubkiem stopy (ilustracja 19). Aby zwolnić hamulec, czubkiem stopy podnieść do góry d) Ustawienie wysokości rączki do pchania: Model Inline Po poluzowaniu dźwigni blokującej (ilustracja 17, poz. B) można regulować wysokość rączki do pchania. Pozostałe modele: przeguby na rączce do pchania umożliwiają regulację uchwytu do wygodnej pozycji dla osoby pchającej. Przez uruchomienie obydwu zatrzasków (ilustracja 20) na uchwycie istnieje możliwość dopasowania go do żądanej pozycji. 19

20 e) Długość ramy: Model Inline Odstęp pomiędzy obydwoma mocowaniami siedzisk, a także długością ramy może być regulowany przez poluzowanie śrub (ilustracja 17, poz. E). Uwaga! Odstęp pomiędzy dwoma siedziskami spacerówki podwójnej zależy od indywidualnych rozmiarów ciała przewożonych osób i możliwości regulacyjnych siedzisk. Należy zapewnić odpowiednią przestrzeń dla nóg, biorąc pod uwagę ustawienie siedzisk pod względem kąta pochylenia, ustawienia oparcia i kąta podnóżka. Ustawienia te powinny być sprawdzane i ewentualnie korygowane przez fachowy personel. Po dokonaniu ustawień, należy mocno dokręcić śruby blokujące. Maksymalny odstęp określony jest przez geometrię ramy i ograniczony jest przez zatrzaśnięcie resorów sprężynujących. f) Ustawienie amortyzacji Zmiana ustawienia amortyzacji może być przeprowadzana wyłącznie przez specjalistycznych dystrybutorów. Należy zwrócić uwagę, aby po obu stronach wykorzystać te same otwory (ilustracja 21). C B A 21 20

21 6 Adapter dla siedziska skorupowego Adapter dla siedziska skorupowego (ilustracja 22) służy jako podstawa do zamocowania siedziska skorupowego i pasuje podobnie jak wszystkie siedziska do podstawy. Oferowane są różne wielkości, wraz z możliwością zastosowania podnóżka. Zamocowanie, funkcja i warunki podnóżka są identyczne, jak w przypadku siedziska i opisane zostały w rozdziale 4: Wielofunkcyjne siedzisko Opcje Uwaga! Wszystkie akcesoria, jeżeli nie są fabrycznie zainstalowane, mogą być montowane jedynie przez fachowy personel. Dla lepszego zrozumienia zostało opisanych poniżej kilka wskazówek montażowych. Wskazówka! Pasy do wyposażenia dodatkowego są z reguły dłuższe, aby sprostać wszystkim potrzebom konfiguracyjnym. Nadmiar pasa może zostać obcięty i zabezpieczony przed strzępieniem poprzez lekkie opalenie końca. 7.1 Sprzączki Siedzisko spacerówki Kimba zostało wyposażone, w celu lepszego prowadzenia pasów, w dwa rodzaje sprzączek. Istnieje możliwość zamocowania luźnych sprzączek w zależności od potrzeb w trzech różnych pozycjach (ilustracja 23). 7.2 Klin odwodzący Klin odwodzący (ilustracja 24) ustawić w odpowiednim miejscu i przykręcić śrubami od spody siedziska. W przypadku zastosowania śpiwora, należy go przyciąć w odpowiednim miejscu. Modele z regulowaną głębokością montowane i regulowane są w specjalnych otworach. 21

22 Podłokietniki Podłokietniki mocuje się przez włożenie w odpowiednie miejsce na siedzisku (ilustracja 25) i wciśnięcie zatrzasku sprężynowego. Aby zdjąć podłokietniki, nacisnąć zatrzask i wyciągnąć podłokietniki z mocowań. Uwaga! Nie wolno używać podłokietników do podnoszenia siedziska albo spacerówki. Nie wolno stosować kombinacji z pałąkiem i stołkiem terapeutycznym. 7.4 Pas miedniczy Przedstawiony na ilustracji 26 pas miedniczy służy do przymocowania i pozycjonowania pacjenta w siedzisku. Instrukcję obsługi i montażu znajdziecie Państwo w instrukcji załączonej do produktu

23 7.5 Pelota piersiowo-barkowa Pelota piersiowo-barkowa (ilustracja 27, poz. A) zamocowana jest na oparciu przy pomocy zatrzasków. Przed pokryciem oparcia wyścieleniem należy tak przymocować parę zacisków (ilustracja 28) na zewnętrznej stronie oparcia, aby nakrętki również znajdowały się po zewnętrznej stronie oparcia. Przewlec pasy barkowe peloty piersiowo-barkowej do tyłu. Przewlec przez sprzączki dolne pasy między powierzchnią siedziska a oparciem (ilustracja 23). Przewlec pasy przez otwarte zatrzaski (ilustracja 28) i zatrzasnąć. A B a) Zakładanie peloty piersiowo-barkowej Przed włożeniem dziecka do spacerówki poluzować cztery zatrzaski (ilustracja 28) na oparciu, pelotę podciągnąć lekko do przodu, poluzować dolne zatrzaski pelot (ilustracja 27, poz. B), rozwinąć pasy i położyć po bokach siedziska. Ułożyć dziecko w spacerówce i przełożyć przez głowę dziecka pelotę piersiowo-barkową na tors. Przewlec dolne pasy peloty (ilustracja 27, poz. B) aż do zatrzaśnięcia. Teraz należy zdecydowanie pociągnąć dolne pasy, skontrolować, czy pelota piersiowo-barkowa ułożona jest symetrycznie na miednicy i zacisnąć górne pasy. Dalej należy zdecydowanie pociągnąć górne pasy po stronie tylnej siedziska i również zacisnąć. Pelota jest dobrze dopasowana wtedy, gdy dziecko nie ma żadnego kontaktu z pasem parcianym. Otwór prowadzący pas powinien znajdować się ok. 2-3 cm powyżej barków dziecka, aby uzyskać i utrzymać optymalne wyprostowanie górnej części ciała (w razie konieczności ustawić odpowiednio oparcie). 23

24 7.6 Daszek Najpierw należy zamontować adapter do zamocowania daszka w części tylnej oparcia (ilustracja 29). Daszek można spinać lub rozpinać w miejscu łączenia (ilustracja 30, poz. A). Kąt nachylenia daszka nastawia się poprzez przeguby (ilustracja 30, poz. B). A B Wskazówka! Aby zapobiec uszkodzeniom daszka z ochroną przeciwsłoneczną i przeciwdeszczową, przed złożeniem spacerówki, daszek należy usunąć. Przy dłuższym korzystaniu z daszka z ochroną przeciwsłoneczną i przeciwdeszczową istnieje niebezpieczeństwo powstania uszkodzeń materiału. 7.7 Daszek z ochroną przeciwdeszczową Wyjąć ochronę przeciwdeszczową, rozwinąć, przeciągnąć przez daszek i przykryć podnóżek. Uwaga! Daszek wraz z ochroną przeciwdeszczową może ujemnie wpływać na pochylenie oparcia. 7.8 Kamizelka stabilizująca Zamocowanie pasów kamizelki stabilizującej należy rozpocząć od zamocowania nitów od wewnątrz do zewnątrz po stronie tylnej oparcia pleców (ilustracja 31, poz. A). Dalej należy przewlec pasy barkowe kamizelki do tyłu przez otwory w wyścieleniu oparcia. Środkowe pasy barkowe przeprowadza się na odpowiedniej wysokości pomiędzy rurą ramy i płytą oparcia (ilustracja 31, poz. B). Dolne pasy pomiędzy powierzchnią siedziska i oparcia przewlec przez sprzączki do tyłu (ilustracja 23). Wszystkie pasy przewlec przez zaciski i zablokować. 24

25 7.9 Otwieranie kamizelki stabilizującej Odczepić nakładkę zabezpieczającą, znajdującą się nad zamkiem błyskawicznym. Odpiąć zamek błyskawiczny i otworzyć jedną lub kilka złączek (ilustracja 32, poz. A). A B A B C D Zamykanie kamizelki stabilizującej Umieścić dziecko w siedzisku, zamknąć zamek błyskawiczny, przytrzymać kamizelkę w górnej części ciała i zamknąć otwarte złączki. W miarę potrzeby ponaciągać pojedyncze pasy kamizelki w zatrzaskach Pasy (biodrowy, czteropunktowy, pięciopunktowy, na stopy) Pas biodrowy (rys. 33) 33 25

26 a) Montaż pasa: Ostrożnie przepleść pas przez sprzączkę ograniczenia rozciągu pasa (ilustracja 34, poz. A). Przycisnąć sprzączki pasa (ilustracja 34, poz. B) i ostrożnie wypleść pas ze sprzączki. Zwrócić uwagę, aby nie przeciągnąć elementu z tworzywa sztucznego ponad prowadnicę w elemencie metalowym (ilustracja 35). Następnie zamontować pas na podstawie. W tym celu wolną końcówkę pasa przewlec wzdłuż powierzchni siedziska i oparcia do tyłu przez sprzączki (ilustracja 23) i z powrotem do przodu wzdłuż powierzchni siedziska i oparcia. Na końcu przepleść wolną końcówkę pasa w odwrotnej kolejności przez sprzączkę i sprzączkę ograniczenia rozciągu pasa. B A b) Ustawienie pasa: Ustawienia długości dokonuje się na zamku pasa. Wypleść pas ze sprzączki ograniczenia rozciągu pasa (ilustracja 34, poz. A). Mocno docisnąć sprzączki pasa (ilustracja 34, poz. B) i ostrożnie pociągnąć pasa w żądanym kierunku. Przy dokonywaniu regulacji, pas powinien znajdować się przynajmniej 2 cm powyżej sprzączki (ilustracja 36, poz. A). Na końcu przeleść pas z powrotem do sprzączki ograniczenia rozciągu pasa. c) Stosowanie pasa: Aby otworzyć zamek, nacisnąć przycisk Push (ilustracja 36, poz. B). Aby zamknąć, wsunąć tak daleko końcówkę metalową, aż zamek słyszalnie zatrzaśnie się. B A 36 26

27 Pas cztero-/pięciopunktowy (ilustracja 37/38) a) Montaż /ustawienie pasa: Zamocować część pasa biodrowego jak opisano w opisie wyżej. Do zamocowania pasów barkowych pasa czteropunktowego należy w autoryzowanej placówce sprzedaży przymocować za pomocą nitów dwie sprzączki na stronie zewnętrznej pleców (ilustracja 31, poz. A/B) od środka do zewnątrz. Przeprowadzić do tyłu pasy barkowe pasa czteropunktowego przez otwory w wyścieleniu oparcia. Obydwie końcówki pasów poprowadzić przez otwarte sprzączki (podobnie jak na ilustracji 28), przeciągnąć i zablokować przez przyciśnięcie pokrywy sprzączek. b) Ustawienie długości pasa: Ustawienie długości pasa barkowego dokonywane jest za pomocą pokrywy sprzączek. Ustawienie długości części pasa biodrowego patrz rozdział c) Stosowanie pasa: Aby otworzyć, nacinąć na zamku pasa czerwony przycisk (ilustracja 37). Aby zamknąć, należy połączyć ze sobą plastikowe końce pasa barkowego, przewlec końcówkę metalową pasa biodrowego i zapiąć zamek pasa w taki sposób, aby jego metalowy koniec zatrzasnął się. Sprzączka pasa pięciopunktowego (ilustracja 38) pokryta jest dodatkowo wyściełaną częścią pasa, która jest prowadzona od dołu przez siedzisko i mocowana przy pomocy płyty

28 Pasy na stopy (ilustracja 39) Przewiercić płytę podnóżka w odpowiednim miejscu. Przymocować pas do podnóżka, przykręcając go od dołu dwiema śrubami. W przypadku, gdy wymagane jest zastosowanie pasa powyżej stopy, sposób postępowania jest analogiczny Pałąk i wyścielenie pałąka Wprowadzić dłuższą część pałąka (ilustracja 40) w miejsce zamocowania w siedzisku. Wprowadzić krótszy koniec, naciskając na zatrzask sprężynowy, do drugiego miejsca zamocowania. Uchwyt otwiera się po naciśnięciu zatrzasku, unieść i wyciągnąć go do góry. Nawinąć materiał wyściełający na pałąk

29 7.13 Kopfstützen a) Peloty zagłówka Peloty zagłówka (ilustracja 41) mocuje się przy pomocy dwóch śrub na płycie oparcia. Przygotowane są do tego dwa otwory w wyścieleniu (ilustracja 42, poz. A). Do montażu i ustawienia należy otworzyć zamek błyskawiczny wyścielenia. Do mocowania zagłówka można wykorzystać krótsze śruby, z którymi połączone są płyta oparcia i rurki. Po poluzowaniu nakrętek peloty można ustawić w taki sposób, aby zmniejszyć lub ewentualnie zwiększyć wolną przestrzeń w obrębie głowy. Regulacja wysokości podparcia głowy odbywa się przez przesunięcie płyty oparcia (patrz Wielofunkcyjne siedzisko ). A b) Zagłówek zintegrowany z oparciem Istnieje możliwość wyposażenia wielofunkcyjnego siedziska w zagłówek zintegrowany z oparciem (ilustracja 43). Regulacja wysokości odbywa się identycznie jak regulacja wysokości oparcia. Przestrzeń w obrębie głowy można zmieniać każdorazowo po 3 cm przez podłożenie, co 1 cm, dostarczonej twardej pianki

30 7.14 Blokada skrętu kół przednich Wyprostować skrętne koła przednie. Pociągnąć obudowę blokady do przodu na zewnątrz, aż do objęcia przez obudowę nakrętek samokontrujących (ilustracja 44). Aby zwolnić blokadę, należy przesunąć obudowę w kierunku przeciwnym do kierunku jazdy, aż do momentu zwolnienia nakrętek samokontrujących. Kierunek jazdy prosto, jeżeli to konieczne, można później dodatkowo nastawić. W tym celu poluzować połączenia śrubowe, aż do momentu, kiedy śruba będzie luźna w prowadzeniu. Teraz należy zamknąć blokadę kierowania, koło kierujące przednie ustawić w kierunku prostym i lekko dokręcić śrubę kluczem płaskim. Otworzyć blokadę kierowania (ilustracja 45), przekręcić koło na zewnątrz i mocno dokręcić śruby kluczem płaskim. Dodatkowe wyposażenie (tylko dystrybucja specjalistyczna): wymontować koła przednie z uchwytów. Odkręcić uchwyty. Przynitować blachę blokady kierowania do uchwytów. Następnie ponownie zamontować uchwyty i koła przednie do spacerówki Osłona przeciwdeszczowa (ilustracja 46) Przeciągnąć kaptur z otwartym zamkiem błyskawicznym przez głowę dziecka, przymocować górną krawędź nad oparciem pleców, a dolną krawędź przez podnóżek Śpiwór (ilustracja 47) Umieścić śpiwór (letni, zimowy albo zimowy z kożuchem) w spacerówce i przywiązać pasami w dolnej części oparcia. Przywiązać górne pasy do ramy oparcia. W przypadku stosowania klina odwodzącego albo systemu pasów, wyciąć odpowiednie naszywki. Górna część śpiwora może być otwierana lub zdejmowana przy pomocy zamka błyskawicznego. 30

31 Spodenki siedzeniowe Przy pierwszym montażu zaleca się zdjąć siedzisko z podstawy jezdnej. Rozłożyć w dół pasy odwodzące z zatrzaskami paska udowego w siedzisku. Przetknąć języczki mocujące między wyścieleniem siedziska i oparcia, usztywnić śrubami pelot biodrowych (ilustracja 15). Przewlec przez sprzączki pasy napinające stroną, na której jest pętla (ilustracja 23). Wolny koniec przeprowadzić przez pętle i mocno zacisnąć. Przeciągnąć wolne końce do środka w stronę wyścielenia siedziska. Teraz można umieścić dziecko w pasach odwodzących w spacerówce: pas udowy prowadzi się między nogami i nad udem do góry, przy czym część pasa udowego, na której umocowana jest sprzączka, powinna leżeć na kości miedniczej. zatrzaski na pasach napinających (ilustracja 48) włożyć do sprzączek pasa udowego. Napięcie pasa udowego reguluje się poprzez pociągnięcie końcówki wystającego pasa. aby odpiąć zatrzaski, każdorazowo nacisnąć na języczki zatrzasków. 31

32 7.18 Wyścielenie bocznej części ramy Owinąć wyścielenie (ilustracja 49) wokół rączki do pchania i zapiąć na rzepy. Przez złożeniem podstawy jezdnej, należy tak daleko podnieść poduszkę do góry, aby umożliwić swobodne złożenie się wózka Stolik terapeutyczny Stolik terapeutyczny mocuje się poprzez włożenie pionowych rurek w miejsce do tego przeznaczone na siedzisku (ilustracja 50). Należy wcisnąć zatrzask sprężynowy. Głębokość i kąt nachylenia stolika można ustawiać poprzez dźwignię blokującą (ilustracja 50, poz. A). Uwaga! Stolik terapeutyczny można używać tylko z siedziskiem ustawionym przodem do kierunku jazdy Uwaga! Nie wolno obciążać stolika terapeutycznego ciężkimi przedmiotami. A 50 32

33 7.20 Peloty piresiowe Peloty piersiowe montuje się do oparcia za pomocą czterech śrub w wyznaczonych do tego prowadnicach (ilustracja 51). Aby zmniejszyć lub ewentualnie zwiększyć przestrzeń w obrębie ciała i aby ustawić wysokość pelot, można je regulować po poluzowaniu nakrętek. Dodatkowo można ustawić wysokość pelot po poluzowaniu, względnie przemieszczeniu śrub imbusowych (ilustracja 51, poz. A). Nałożyć wyścielenie na peloty i zapiąć na rzepy. A A Buggy Board Buggy Board (ilustracja 52) zapewnia dziecku odpowiednią ilość miejsca do stania. Informacje dotyczące zamocowania Buggy Board do podstawy jezdnej (ilustracja 53) i nastawy długości, szerokości, wysokości i kąta nachylenia znajdą Państwo w dołączonej instrukcji producenta. Niebezpieczeństwo! Maksymalne obciążenie Buggy Board wynosi 30 kg. W przypadku przekroczenia tego obciążenia, istnieje ryzyko urazu

34 8 Użytkowanie spacerówki rehabilitacyjnej do transportu w samochodzie przystosowanym dla niepełnosprawnych Niebezpieczeństwo! O ile to możliwe, pasażerowie podczas jazdy w samochodzie przystosowanym do transportu niepełnosprawnych powinni zawsze wykorzystywać siedziska i pasy bezpieczeństwa w nim zainstalowane. Tylko wtedy są oni optymalnie chronieni w razie wypadku. Stosując elementy bezpieczeństwa oferowane przez firmę Otto Bock można wykorzystać jej produkt, spacerówkę Kimba Spring, jako siedzisko w samochodzie przystosowanym do transportu niepełnosprawnych.bliższe informacje znajdą Państwo w naszej instrukcji obsługi Wykorzystanie foteli na kółkach / Podstawy jezdnej siedziska skorupowego albo wózka typu Buggy jako siedziska do transportu w samochodzie przystosowanym dla niepełnosprawnych (numer zamówieniowy: 646D158). Niebezpieczeństwo! Firma Otto Bock nie zezwala na wykorzystanie produktu: Podwójny wózek Kimba Inline jako siedziska w samochodzie przystosowanym do transportu niepełnosprawnych! Pasażerowie powinni być umieszczeni tylko i wyłącznie na siedzeniach samochodu wraz z pasami bezpieczeństwa!w przeciwnym wypadku istnieje w razie wypadku zagrożenie zranienia zarówno użytkownika, jak innych pasażerów w pojeździe. Informacje na temat środków firmy Otto Bock można uzyskać u Państwa specjalistycznego dystrybutora albo na stronie Wskazówka! Przed wykorzystaniem produktu firmy Otto Bock jako siedziska do transportu w samochodzie przystosowanym dla niepełnosprawnych zaleca się przeczytać instrukcję obsługi 646D158! Wskazówka! Do transportu w samochodzie przystosowanym do transportu niepełnosprawnych można używać tylko siedzisk Kimba Spring z dodatkową blokadą przesuwu oparcia pleców positive lock W celu zmiany kąta nachylenia poluzować dźwignią połączenia skręcane, aż do momentu zmiany kąta oparcia pleców. Zabezpieczyć ustawienie przez dokręcenie dźwigni. Przed rozpoczęciem jazdy samochodem przystosowanym do transportu niepełnosprawnych zabezpieczyć oparcie pleców w ustalonej pozycji. W tym celu poluzować łączenia skręcane. Wyciągnąć zatrzask justujący (ilustracja 54, poz. A), aż do momentu, kiedy czop wyjdzie z prowadzenia (ilustracja 54, poz. C) i przekręcić zatrzask o 90. Przesuwać oparcie pleców aż do momentu zatrzaśnięcia się czopów zatrzasku w obydwu otworach (ilustracja 54, poz. B) płyty oparcia pleców. Zakręcić dźwignię i sprawdzić zamocowanie oparcia. Aby otworzyć blokadę positive lock należy postępować w odwrotnej kolejności. Należy zwrócić uwagę, czy czopy zatrzasku zostają ponownie zatrzaśnięte w prowadzeniu (ilustracja 54, poz. C). 34

35 A B C 54 9 Konserwacja wszystkie części ramy i z tworzywa sztucznego czyścić tylko łagodnymi środkami czyszczącymi wyścielenie może być prane w temp. 40, w pralce automatycznej jedynie w worku do prania. Najczęściej wystarcza wytarcie wilgotną ścierką nie używać słonej wody oraz w miarę możliwości unikać przedostania się piasku lub innych zanieczyszczeń do łożysk kół jezdnych regularnie sprawdzać wszystkie połączenia śrubowe dalsze środki konserwacyjne nie są konieczne 35

36 10 Dane techniczne Wymiary (cm) i waga (kg) Podstawa jezdna do użytku na zewnątrz Wielkość nieruchoma / skrętna Wielkość 1 podwójna Wielkość INLINE skrętna Wysokość uchwytu do pchania Całkowita szerokość 60 / Średnica kół przednich 25 / Średnica kół tylnich Pochylenie siedziska -35 do do do +35 Ładowność Waga 8,2 / 8,6 10,6 9,1 Wymiary po złożeniu, podstawa jezdna do użytku na zewnątrz, bez siedziska Wymiary po złożeniu, podstawa jezdna do użytku na zewnątrz, z siedziskiem 86 x 60 x 32 / 84 x 60 x x 64 x x 72 x x 60 x 40 / 93 x 63 x x 70 x 45 Wielofunkcyjne siedzisko Głębokość siedzenia Szerokość siedzenia Długość podnóżka Wysokość oparcia Wysokość przejścia dla pasa barkowego Pochylenie oparcia 0 do do +90 Ładowność 35 * 35 Waga 7 8,8 Wymiar po złożeniu (DxSxH) 72 x 40 x x 44 x 27 Nośnik siedziska skorupowego Długość Szerokość Waga 1 1,4 Do podstawy jezdnej do użytku na zewnątrz Do podstawy jezdnej do użytku we wnętrzach

37 *Uwaga! Podstawa jezdna i siedziska mają różne możliwe ładowności Przykład A: Siedzisko (max. 35 kg) + Masa własna siedziska Wielkość 1 (7kg) = 42 kg Podstawa jezdna (max. 50 kg) całkowicie obciążone siedzisko (42 kg) = 8 kg dla dodatkowego wyposażenia Przykład B: Podwójna podstawa jezdna do użytku na zewnątrz (max. 50 kg) 2 x siedzisko (14 kg) = 36 kg (po 18 kg na dziecko wraz z dodatkowym wyposażeniem) 11 Ponowne użycie / Utylizacja Wskazówki odnośnie powtórnego użycia Niebezpieczeństwo! Niebezpieczeństwo wskutek nieprawidłowego użytkowania. Obicie siedziska, które ma bezpośredni kontakt ze skórą, może stwarzać osobie, korzystając ponownie z produktu, ryzyko natury funkcjonalnej względnie higienicznej. W celu wtórnego użycia, obicie należy wymienić Produkt nadaje się do wtórnego użycia. Produkty wtórnego użycia podlegają podobnie jak używane maszyny i pojazdy szczególnemu obciążeniu. Cechy i osiągi nie mogą odbiegać od produktu nowego w takim stopniu, że zagrożone jest bezpieczeństwo pacjentów i ew. osób trzecich w trakcie użytkowania. Na podstawie obserwacji rynku i stanu techniki producent obliczył okres użytkowania produktu, przy stosowaniu go zgodnie z przeznaczeniem oraz przestrzeganiu wytycznych dotyczących serwisowania i konserwacji na okres 4 lat. Czas przechowywania u sprzedawcy lub płatnika nie zalicza się do tego okresu. Należy przy tym podkreślić, że produkt przy odpowiedniej pielęgnacji i konserwacji zachowuje swoją jakość przez znacznie dłuższy okres. W celu wtórnego użycia należy najpierw dokładnie wyczyścić i zdezynfekować dany produkt. Następnie musi on zostać sprawdzony przez autoryzowanego specjalistę pod kątem zużycia i uszkodzeń. Wszelkie zużyte części oraz komponenty niepasujące / nienadające się dla użytkownika należy wymienić. Plan serwisowania, informacje o częściach oraz dane dotyczące potrzebnych narzędzi należy pobrać z instrukcji serwisowania Wskazówki odnośnie utylizacji W przypadku utylizacji wszystkie komponenty produktu powinny zostać usunięte zgodnie z obowiązującymi w kraju przepisami o ochronie środowiska. 37

38 38
