1 OBSAH Aluflex MI Aluflex MO Termoflex MI Termoflex MO Sonoflex MI Sonoflex MO Greyflex Kombiflex Semiflex Semiflex SONO Semiflex TERMO Metalflex SPIRO Tvarovky Montážní materiál Tvarovky lisované PŘÍSLUŠENSTVÍ, OHEBNÉ HADICE, TVAROVKY Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

2 Ohebné hadice ALUFLEX MI Ohebná Al laminátová hadice s kostrou z ocelového drátu, spirálovitě vinutou mezi dvěma vrstvami několikavrstvého Al laminátu. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) nízký tlak větrání, klimatizace standardní délka 10 m, (v kartonu stlačeno na 0,5 m) průměr: mm max. rychlost vzduchu 20 m/s tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] ALUFLEX MO Velmi odolná ohebná Al laminátová hadice s kostrou z ocelového drátu, spirálovitě vinutou mezi dvěma vrstvami několikavrstvého Al laminátu. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) střední a vysoký tlak větrání, klimatizace standardní délka 10 m, (pro balení stlačeno na 0,5 m) průměr mm max. rychlost vzduchu 25 m/s tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] TERMOFLEX MI Ohebná Al laminátová hadice s vnitřním uspořádáním jako Aluflex MI, s tepelnou izolací z vrstvy minerální vaty tlouš ky 25 mm, 16 kg/ m 3, parozábrana zpevněný Al laminát. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) snížení orosení a tepelných ztrát standardní délka 10 m, (v kartonu stlačeno na 1,15 m) průměr mm max. rychlost vzduchu 20 m/s tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] TERMOFLEX MO Velmi odolná ohebná Al laminátová hadice s vnitřním uspořádáním jako Aluflex MO, s tepelnou izolací z vrstvy minerální vaty tlouš ky 25 mm, 16 kg/m 3, parozábrana zpevněný Al laminát. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) snížení orosení a tepelných ztrát standardní délka 10 m, (v kartonu stlačeno na 1,15 m) průměr mm max. rychlost vzduchu 25 m/s tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] elektrodesign@elektrodesign.cz

3 Ohebné hadice SONOFLEX MI Ohebná Al laminátová hadice s vnitřním uspořádáním jako Aluflex MI, s tepelnou a hlukovou izolací z vrstvy minerální vaty tlouš ky 25 mm, 16 kg/m 3, parozábrana zpevněný Al laminát. Vnitřní hadice je perforovaná jako tlumič hluku. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) Konstrukce obsahuje parotěsnou zábranu k zbránění kondenzace v hlukové izolaci. silné snížení hlučnosti u větracích a klimatizačních zařízení a u tepelných čerpadel standardní délka 10 m, (v kartonu stlačeno na 1,15 m) průměr mm max. rychlost vzduchu 9 m/s tlakové ztráty viz konec této kapitoly útlum hluku viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] SONOFLEX MO Velmi odolná ohebná Al laminátová hadice s vnitřním uspořádáním jako Aluflex MO, s tepelnou a hlukovou izolací z vrstvy minerální vaty tlouš ky 25 mm, 16 kg/m 3, parozá brana zpevněný Al laminát. Vnitřní hadice je perforovaná jako tlumič hluku. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) Konstrukce obsahuje parotěsnou zábranu k zbránění kondenzace v hlukové izolaci. silné snížení hlučnosti u větracích a klimatizačních zařízení a u tepelných čerpadel standardní délka 10 m, (v kartonu stlačeno na 1,2 m) průměr mm max. rychlost vzduchu 15 m/s tlakové ztráty viz konec této kapitoly útlum hluku viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] GREYFLEX Ohebná hadice ze dvou vrstev PVC s polyamidovou tkaninou, zpevněná spirálovitě vinutou kostrou z ocelového drátu. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) pro mechanická větrací a klimatická vedení pro odtahy kouře a prachu silně mechanicky odolná barva standardně šedá standardní délka 6 m (v kartonu stlačeno na 0,4 m) průměr mm provozní teplota -18 až +75 C max. rychlost vzduchu 25 m/s tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] KOMBIFLEX Ohebná hadice z vrstvy PVC s polyamidovou tkaninou na vrchní straně a Al laminátem na vnitřní straně, zpevněná spirálovitě vinutou kostrou z ocelového drátu. Výpočet poloměru ohybu (mm): R = 0,6 D (mm) pro mechanická větrací a klimatická vedení pro odtahy kouře a prachu silně mechanicky odolná barva standardně šedá standardní délka 6 m (v kartonu stlačeno na 0,4 m) průměr mm provozní teplota -18 až +75 C max. rychlost vzduchu 25 m/s tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

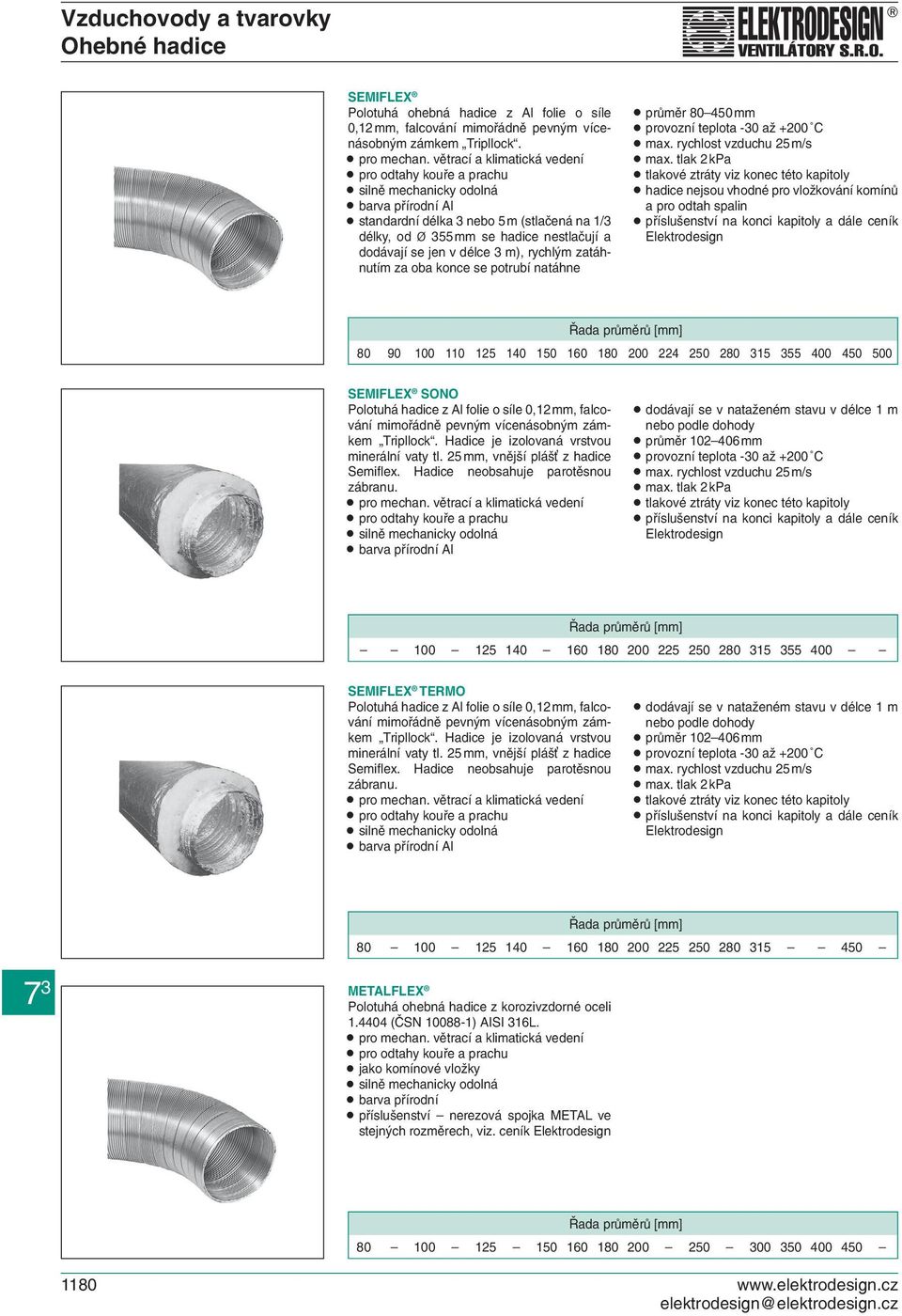

4 Ohebné hadice SEMIFLEX Polotuhá ohebná hadice z Al folie o síle 0,12 mm, falcování mimořádně pevným vícenásobným zámkem Tripllock. pro mechan. větrací a klimatická vedení pro odtahy kouře a prachu silně mechanicky odolná barva přírodní Al standardní délka 3 nebo 5 m (stlačená na 1/3 délky, od Ø 355 mm se hadice nestlačují a dodávají se jen v délce 3 m), rychlým zatáhnutím za oba konce se potrubí natáhne průměr mm provozní teplota -30 až +200 C max. rychlost vzduchu 25 m/s max. tlak 2 kpa tlakové ztráty viz konec této kapitoly hadice nejsou vhodné pro vložkování komínů a pro odtah spalin příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] SEMIFLEX SONO Polotuhá hadice z Al folie o síle 0,12 mm, falcování mimořádně pevným vícenásobným zámkem Tripllock. Hadice je izolovaná vrstvou minerální vaty tl. 25 mm, vnější pláš z hadice Semiflex. Hadice neobsahuje parotěsnou zábranu. pro mechan. větrací a klimatická vedení pro odtahy kouře a prachu silně mechanicky odolná barva přírodní Al dodávají se v nataženém stavu v délce 1 m nebo podle dohody průměr mm provozní teplota -30 až +200 C max. rychlost vzduchu 25 m/s max. tlak 2 kpa tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] SEMIFLEX TERMO Polotuhá hadice z Al folie o síle 0,12 mm, falcování mimořádně pevným vícenásobným zámkem Tripllock. Hadice je izolovaná vrstvou minerální vaty tl. 25 mm, vnější pláš z hadice Semiflex. Hadice neobsahuje parotěsnou zábranu. pro mechan. větrací a klimatická vedení pro odtahy kouře a prachu silně mechanicky odolná barva přírodní Al dodávají se v nataženém stavu v délce 1 m nebo podle dohody průměr mm provozní teplota -30 až +200 C max. rychlost vzduchu 25 m/s max. tlak 2 kpa tlakové ztráty viz konec této kapitoly příslušenství na konci kapitoly a dále ceník Elektrodesign Řada průměrů [mm] METALFLEX Polotuhá ohebná hadice z korozivzdorné oceli (ČSN ) AISI 316L. pro mechan. větrací a klimatická vedení pro odtahy kouře a prachu jako komínové vložky silně mechanicky odolná barva přírodní příslušenství nerezová spojka METAL ve stejných rozměrech, viz. ceník Elektrodesign Řada průměrů [mm] elektrodesign@elektrodesign.cz

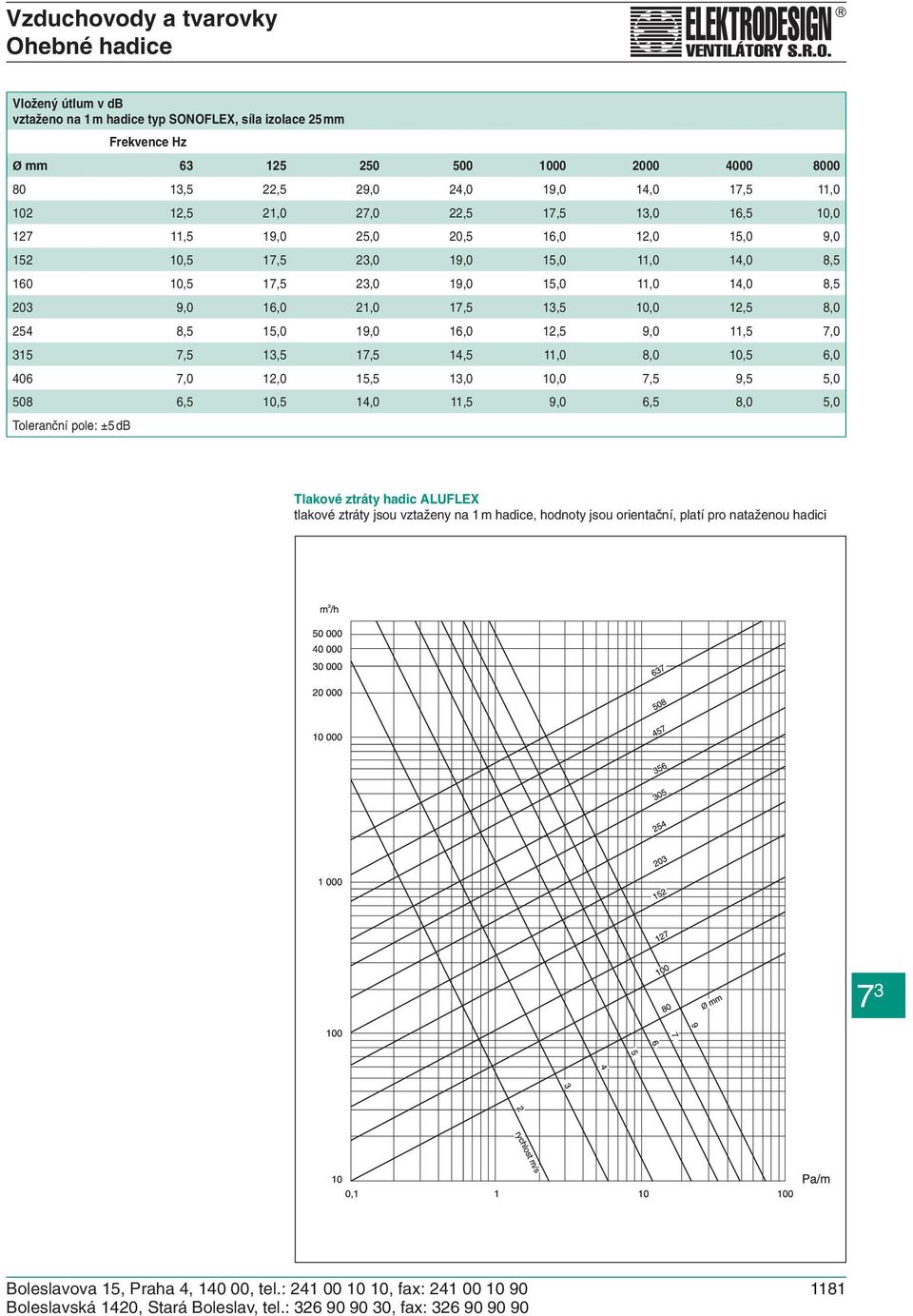

5 Ohebné hadice Vložený útlum v db vztaženo na 1 m hadice typ SONOFLEX, síla izolace 25 mm Frekvence Hz Ø mm ,5 22,5 29,0 24,0 19,0 14,0 17,5 11, ,5 21,0 27,0 22,5 17,5 13,0 16,5 10, ,5 19,0 25,0 20,5 16,0 12,0 15,0 9, ,5 17,5 23,0 19,0 15,0 11,0 14,0 8, ,5 17,5 23,0 19,0 15,0 11,0 14,0 8, ,0 16,0 21,0 17,5 13,5 10,0 12,5 8, ,5 15,0 19,0 16,0 12,5 9,0 11,5 7, ,5 13,5 17,5 14,5 11,0 8,0 10,5 6, ,0 12,0 15,5 13,0 10,0 7,5 9,5 5, ,5 10,5 14,0 11,5 9,0 6,5 8,0 5,0 Toleranční pole: ±5 db Tlakové ztráty hadic ALUFLEX tlakové ztráty jsou vztaženy na 1 m hadice, hodnoty jsou orientační, platí pro nataženou hadici Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

6 Spiro potrubí SPIRO Falcované potrubí vyrobené z pozinkovaného plechu. pro mechan. větrací a klimatická vedení pro odtahy kouře a prachu silně mechanicky odolná barva přírodní pozink Upozornění: potrubí je vyráběno lokálními výrobci, proto jsou možné drobné odchylky ve specifikaci. d mm O m A m 2 t mm l mm m l kg/m 63 0,198 0,003 0, , ,251 0,005 0, , ,314 0,008 0, , ,352 0,010 0, , ,393 0,012 0, , ,440 0,015 0, , ,471 0,018 0, , ,503 0,020 0, , ,565 0,025 0, , ,628 0,031 0, , ,704 0,039 0, , * 0,785 0,049 0, , ,880 0,062 0, , * 0,942 0,071 0, , * 0,990 0,078 0, , * 1,115 0,099 0, , * 1,257 0,126 0, , * 1,414 0,159 0,000 9, * 1,571 0,196 0,000 9, * 1,759 0,246 0, ,2 600 * 1,885 0,283 0,000 13,1 630 * 1,979 0,312 0,000 12,0 710 * 2,231 0,396 0, ,5 800 * 2,513 0,503 0, ,4 900 * 2,827 0,636 0, , * 3,142 0,785 0, , * 3,519 0,985 0, , * 3,927 1,227 0, , * 4,398 1,539 1, , * 4,712 1,767 1, , * 5,027 2,011 1, , elektrodesign@elektrodesign.cz

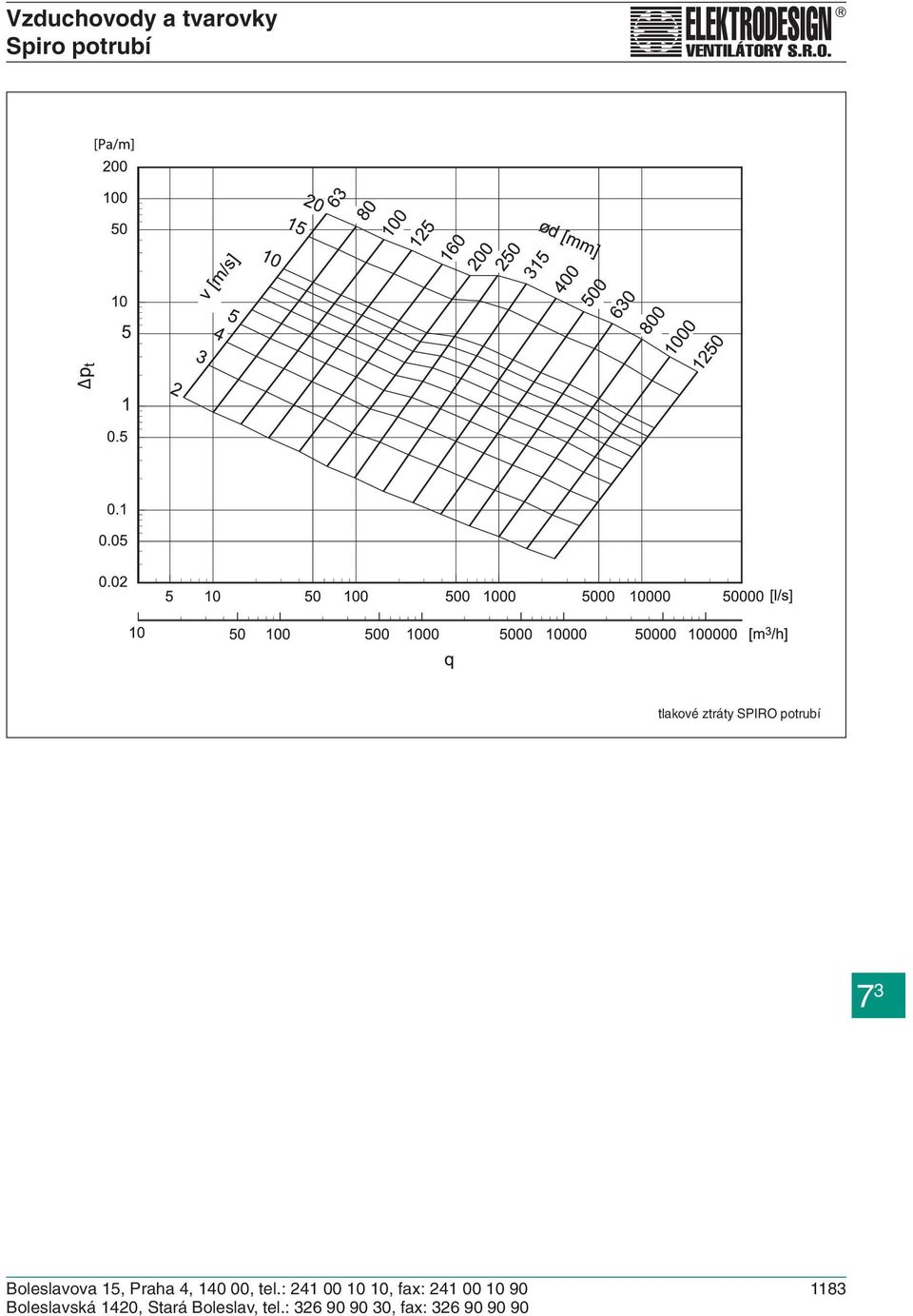

7 Spiro potrubí tlakové ztráty SPIRO potrubí Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

8 Tvarovky Oblouk segmentový OS 90 d 1 <_ 125 mm } 3 segmenty d 1 > 125 mm } 4 segmenty r = 1x d 1 Na vyžádání s přírubami Objednávání d 1 = 160 mm Oblouk segmentový OS d 1 (mm) r (mm) l 2 (mm) m (kg) 0,4 0,6 0,6 0,7 0,9 1,1 1,3 1,6 2 2,5 3 4,3 5,3 7 8,6 10,4 12,9 18,7 24,1 30,1 Oblouk segmentový OS 60 3 segmenty r = 1x d 1 Na vyžádání s přírubami Objednávání d 1 = 160 mm Oblouk segmentový OS d 1 (mm) r (mm) l 2 (mm) m (kg) 0,3 0,4 0,5 0,5 0,7 0,8 1,0 1,2 1,5 1,9 2,3 3,1 3,9 5,2 6,3 7,6 9,4 13,4 17,5 21,6 Oblouk segmentový OS 45 d mm } 2 segmenty d 1 > 125 mm } 3 segmenty r = 1x d 1 Na vyžádání s přírubami Objednávání d 1 = 160 mm Oblouk segmentový OS d 1 (mm) r (mm) l 2 (mm) m (kg) 0,3 0,4 0,4 0,5 0,6 0,7 0,8 1,0 1,2 1,6 1,9 2,6 3,2 4,3 5,2 6,2 7,7 10,9 14,0 17, elektrodesign@elektrodesign.cz

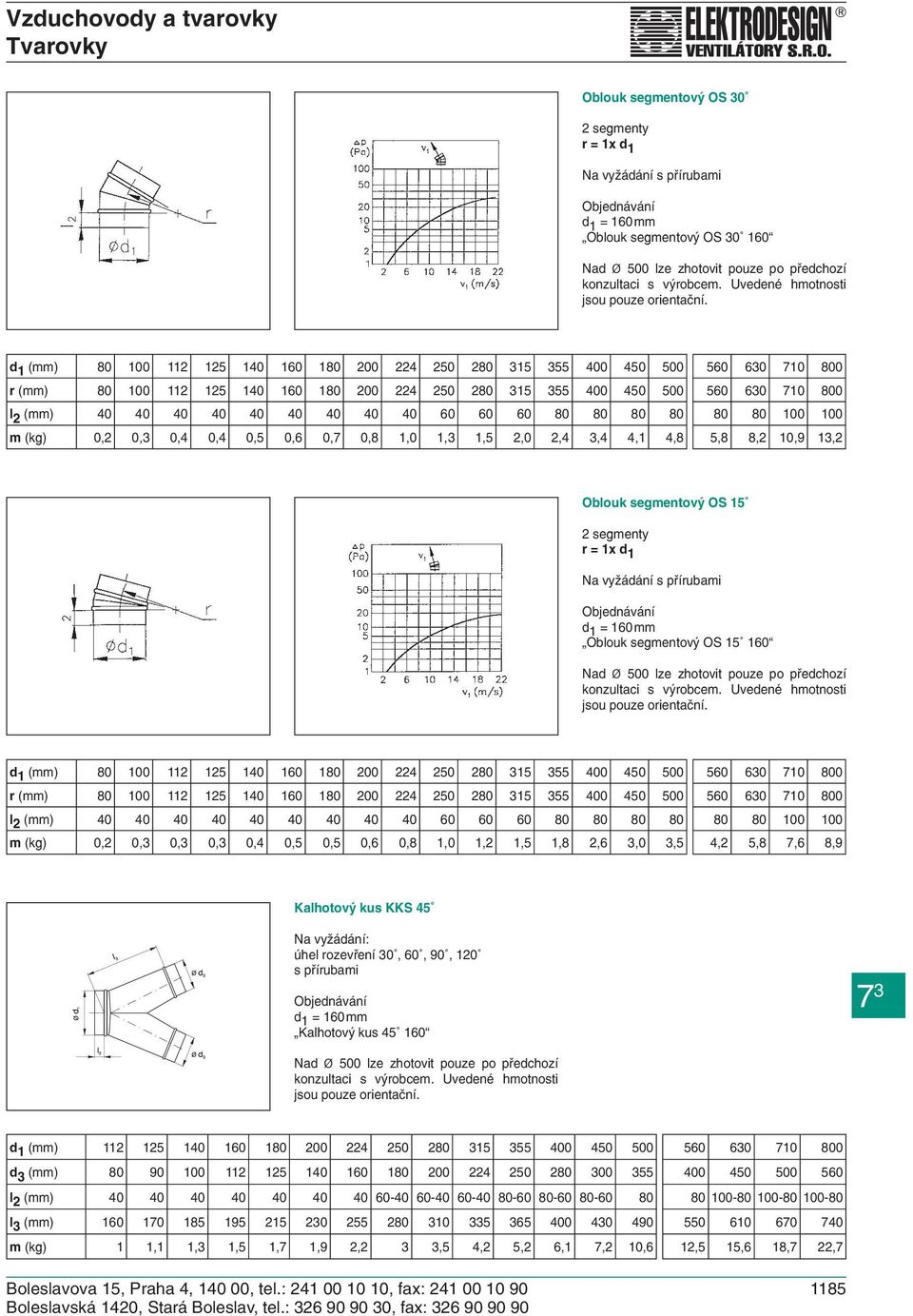

9 Tvarovky Oblouk segmentový OS 30 2 segmenty r = 1x d 1 Na vyžádání s přírubami Objednávání d 1 = 160 mm Oblouk segmentový OS d 1 (mm) r (mm) l 2 (mm) m (kg) 0,2 0,3 0,4 0,4 0,5 0,6 0,7 0,8 1,0 1,3 1,5 2,0 2,4 3,4 4,1 4,8 5,8 8,2 10,9 13,2 Oblouk segmentový OS 15 2 segmenty r = 1x d 1 Na vyžádání s přírubami Objednávání d 1 = 160 mm Oblouk segmentový OS d 1 (mm) r (mm) l 2 (mm) m (kg) 0,2 0,3 0,3 0,3 0,4 0,5 0,5 0,6 0,8 1,0 1,2 1,5 1,8 2,6 3,0 3,5 4,2 5,8 7,6 8,9 Kalhotový kus KKS 45 Na vyžádání: úhel rozevření 30, 60, 90, 120 s přírubami Objednávání d 1 = 160 mm Kalhotový kus d 1 (mm) d 3 (mm) l 2 (mm) l 3 (mm) m (kg) 1 1,1 1,3 1,5 1,7 1,9 2,2 3 3,5 4,2 5,2 6,1 7,2 10,6 12,5 15,6 18,7 22,7 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

10 Tvarovky Odbočka jednostranná OBJ 90 Odbočka oboustranná OBD 90 Na vyžádání s přírubami Objednávání: d 1 = 315 mm ; d 3 = 160 mm Odbočka jednostranná OBJ elektrodesign@elektrodesign.cz

11 Tvarovky d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 0,5 0,6 0,6 0,6 0,7 0,7 0,7 0,8 0,8 0,9 0,8 0,9 * * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 0,9 1 1,1 0, ,1 1,2 1,3 1 1,1 1,1 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 1,2 1,3 1,4 1,5 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,9 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 1,2 1,4 1,5 1,6 1,8 1,9 2 2,1 2,2 1,5 1,6 1,7 * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 1,8 2 2,1 2,2 2,5 2,6 2,8 1,7 1,8 1,9 2 2,2 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 2,3 2,5 2,8 2,9 3,2 3,5 2,2 2,4 2,5 2,7 2,9 3,1 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 3,3 3,,9 4,2 4,6 4,9 2,7 2,9 3,0 3,3 3,5 3,7 * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 4,1 4,4 4,7 5,2 5,6 6,1 3,3 3,5 3,7 4,0 4,2 4,4 * * * * upřednostňované rozměry Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

12 Tvarovky d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 4,9 5,2 5,6 6,1 6,5 7,1 7,8 4,1 4,4 4,7 5,0 5,5 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 5,8 6,3 6,8 7,3 8,0 8,7 9,3 4,5 4,9 5,2 5,5 6,1 * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 6,5 6,9 7,6 8,1 8,8 9,6 10,3 11,1 6,8 7,2 7,7 8,4 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 9,0 9,8 10,7 11,5 12,6 13,2 8,9 9,4 10,1 11,0 11,9 14,0 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 16,2 18,6 11,9 13,8 16,3 18,8 21,6 23,6 13,4 14,6 15,5 17,0 * * * * d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 18,3 19,6 21,1 22,6 24,3 28,6 * * * * * * upřednostňované rozměry elektrodesign@elektrodesign.cz

13 Tvarovky Protideš ová stříška RH Na vyžádání lze dodat s ochranou sí kou, přírubové profily Objednávání d = 160 mm Protideš ová stříška RH 160 d 1 (mm) D (mm) h (mm) H (mm) l 2 (mm) m (mm) 0,7 0,8 0,9 1 1,1 1,3 2,5 2,8 3,2 3,6 4,6 5,4 6,5 7,8 10,6 12,5 17,9 21,9 27,1 36,3 Výfuková hlavice VHO, VHS, VHC VHS povrchová úprava světle šedý komaxit VHC povrchová úprava černý komaxit Na vyžádání s přírubou Objednávání d 1 = 160 mm Výfuková hlavice VHO 160 Výfuková hlavice VHS 160 Výfuková hlavice VHC 160 Typ (mm) D 1 (mm) D 2 (mm) D 3 (mm) A (mm) B (mm) Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

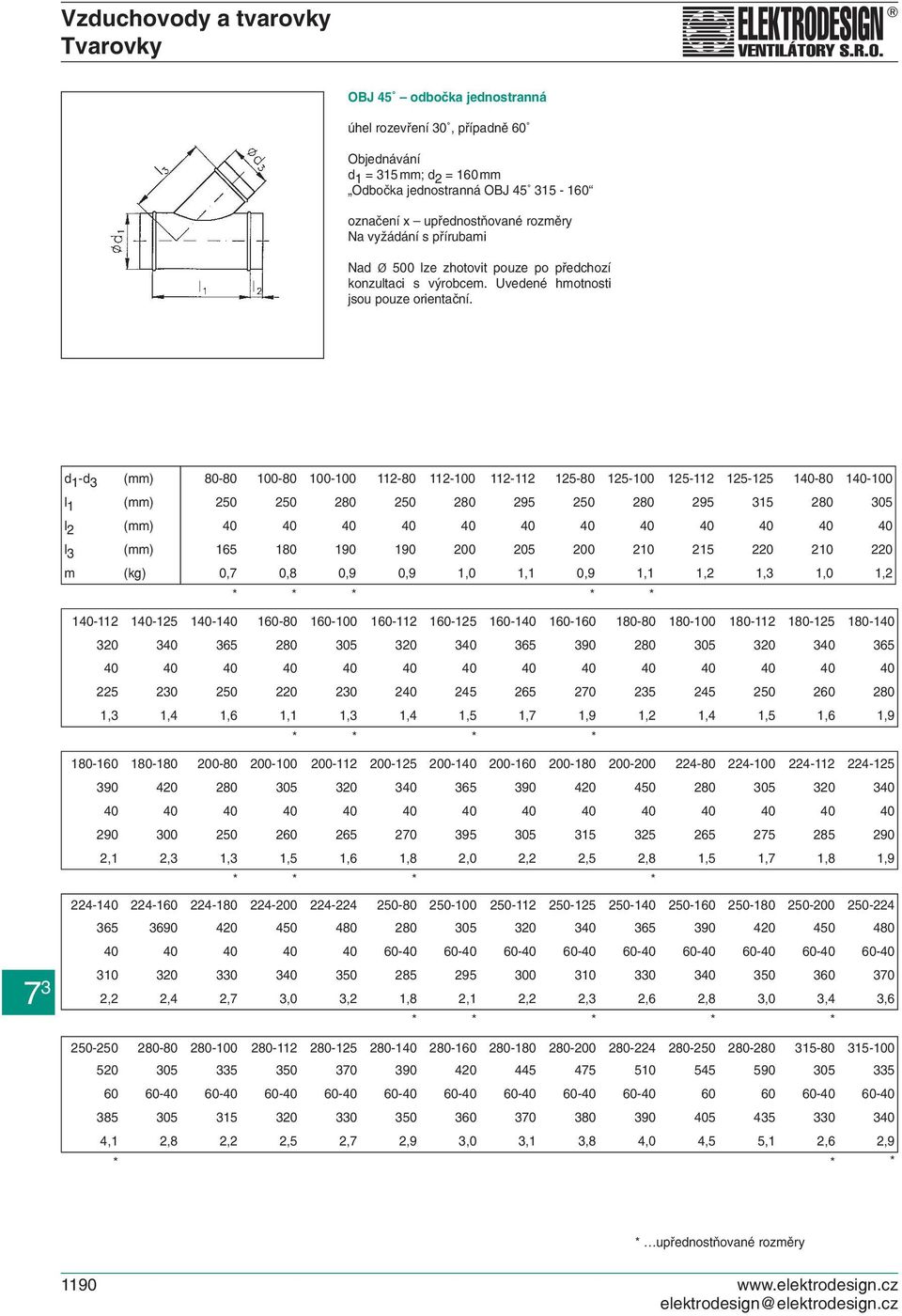

14 Tvarovky OBJ 45 odbočka jednostranná úhel rozevření 30, případně 60 Objednávání d 1 = 315 mm; d 2 = 160 mm Odbočka jednostranná OBJ označení x upřednostňované rozměry Na vyžádání s přírubami d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 0,7 0,8 0,9 0,9 1,0 1,1 0,9 1,1 1,2 1,3 1,0 1,2 * * * * * ,3 1,4 1,6 1,1 1,3 1,4 1,5 1,7 1,9 1,2 1,4 1,5 1,6 1,9 * * * * ,1 2,3 1,3 1,5 1,6 1,8 2,0 2,2 2,5 2,8 1,5 1,7 1,8 1,9 * * * * ,2 2,4 2,,0 3,2 1,8 2,1 2,2 2,3 2,6 2,8 3,0 3,4 3,6 * * * * * ,1 2,8 2,2 2,5 2,7 2,9 3,0 3,1 3,8 4,0 4,5 5,1 2,6 2,9 * * * * upřednostňované rozměry elektrodesign@elektrodesign.cz

15 Tvarovky d 1 -d 3 (mm) l 1 (mm) l 2 (mm) l 3 (mm) m (kg) 3,0 3,1 3,8 4,1 4,4 4,9 5,2 5,8 6,5 7,3 3,2 3,4 * * * * * ,6 4,0 4,5 4,8 5,4 5,6 6,3 7,1 7,8 8,8 3,8 4,0 4,3 4,8 * * ,3 5,6 6,2 6,5 7,1 8,0 8,8 9,8 11,2 4,7 5,3 5,7 6,3 6,9 * * * * * ,2 7,9 8,7 9,6 10,6 12,1 13,5 5,2 5,2 6,2 6,6 7,5 7,8 8,6 * * * * ,5 10,4 11,5 13,0 14,5 16,1 8,1 9,2 10,0 10,8 11,8 13,0 14,5 16,1 * * * ,8 20,4 10,5 10,8 11,8 14,0 15,1 18,7 22,7 29,2 13,7 17,4 21,0 25,4 * * * * * * ,2 36,7 15,2 16,9 19,2 21,0 23,1 25,4 27,1,2 34,9 45,0 * * * * * * * Nad Ø 500 lze tvarovky zhotovit pouze s přírubou PR, dodávky pouze po předchozí konzultaci. * upřednostňované rozměry Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

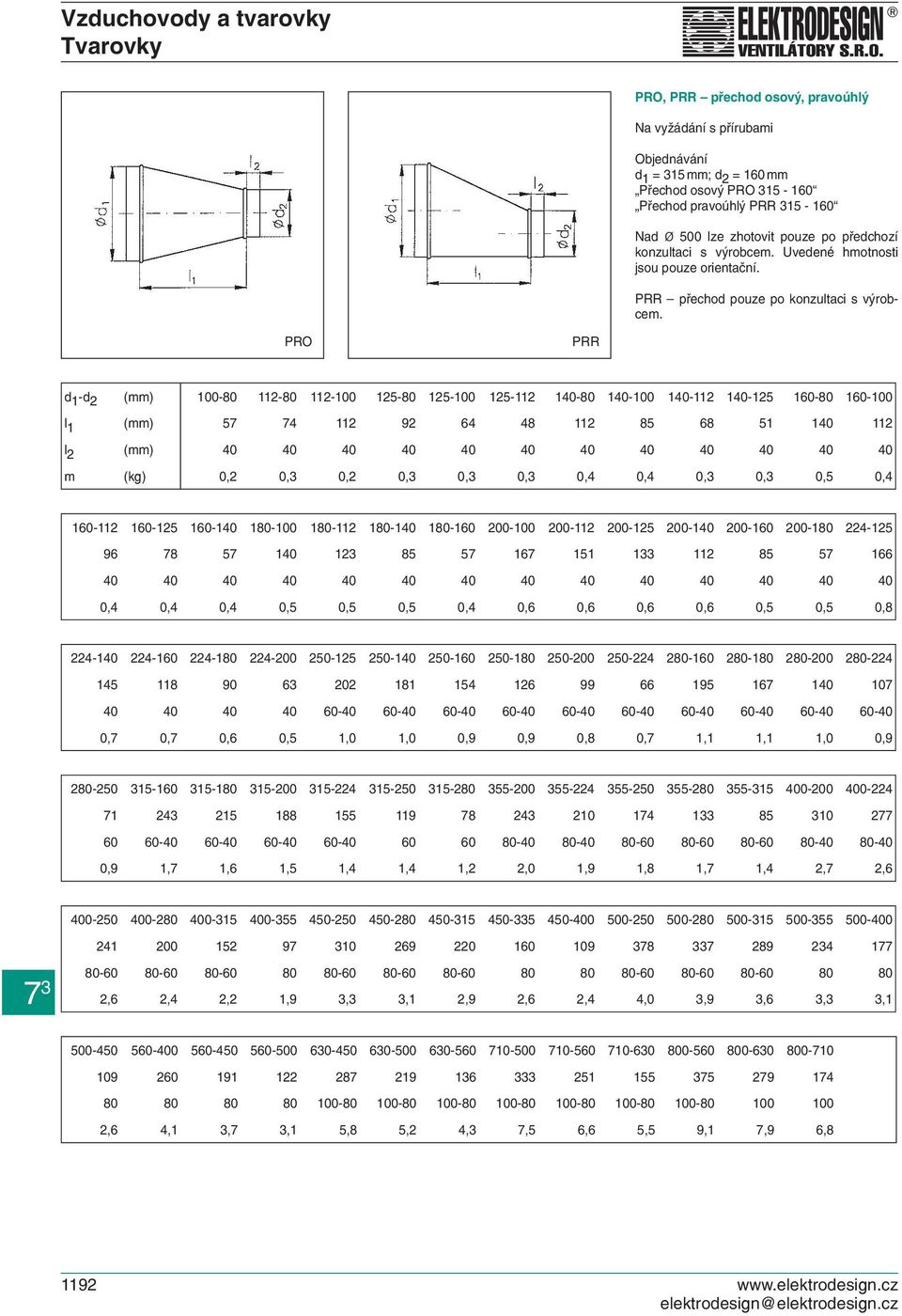

16 Tvarovky PRO, PRR přechod osový, pravoúhlý Na vyžádání s přírubami Objednávání d 1 = 315 mm; d 2 = 160 mm Přechod osový PRO Přechod pravoúhlý PRR PRR přechod pouze po konzultaci s výrobcem. PRO PRR d 1 -d 2 (mm) l 1 (mm) l 2 (mm) m (kg) 0,2 0,3 0,2 0,3 0,3 0,3 0,4 0,4 0,3 0,3 0,5 0, ,4 0,4 0,4 0,5 0,5 0,5 0,4 0,6 0,6 0,6 0,6 0,5 0,5 0, ,7 0,7 0,6 0,5 1,0 1,0 0,9 0,9 0,8 0,7 1,1 1,1 1,0 0, ,9 1,7 1,6 1,5 1,4 1,4 1,2 2,0 1,9 1,8 1,7 1,4 2,7 2, ,6 2,4 2,2 1,9 3,3 3,1 2,9 2,6 2,4 4,0 3,9 3,6 3,3 3, ,6 4,1 3,,1 5,8 5,2 4,3 7,5 6,6 5,5 9,1 7,9 6, elektrodesign@elektrodesign.cz

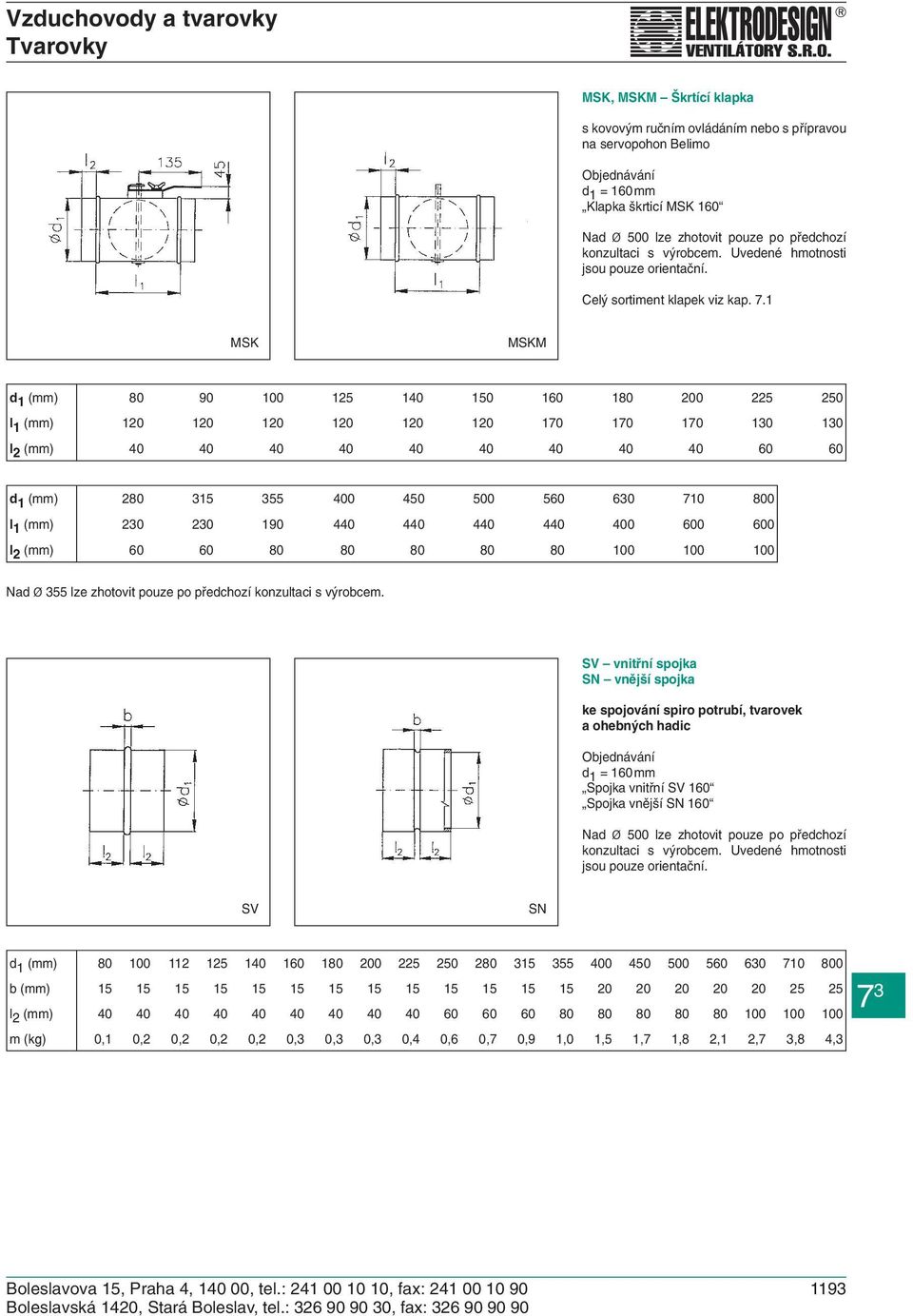

17 Tvarovky MSK, MSKM Škrtící klapka s kovovým ručním ovládáním nebo s přípravou na servopohon Belimo Objednávání d 1 = 160 mm Klapka škrticí MSK 160 Celý sortiment klapek viz kap. 7.1 MSK MSKM d 1 (mm) l 1 (mm) l 2 (mm) d 1 (mm) l 1 (mm) l 2 (mm) Nad Ø 355 lze zhotovit pouze po předchozí konzultaci s výrobcem. SV vnitřní spojka SN vnější spojka ke spojování spiro potrubí, tvarovek a ohebných hadic Objednávání d 1 = 160 mm Spojka vnitřní SV 160 Spojka vnější SN 160 SV SN d 1 (mm) b (mm) l 2 (mm) m (kg) 0,1 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,4 0,6 0,7 0,9 1,0 1,5 1,7 1,8 2,1 2,,8 4,3 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

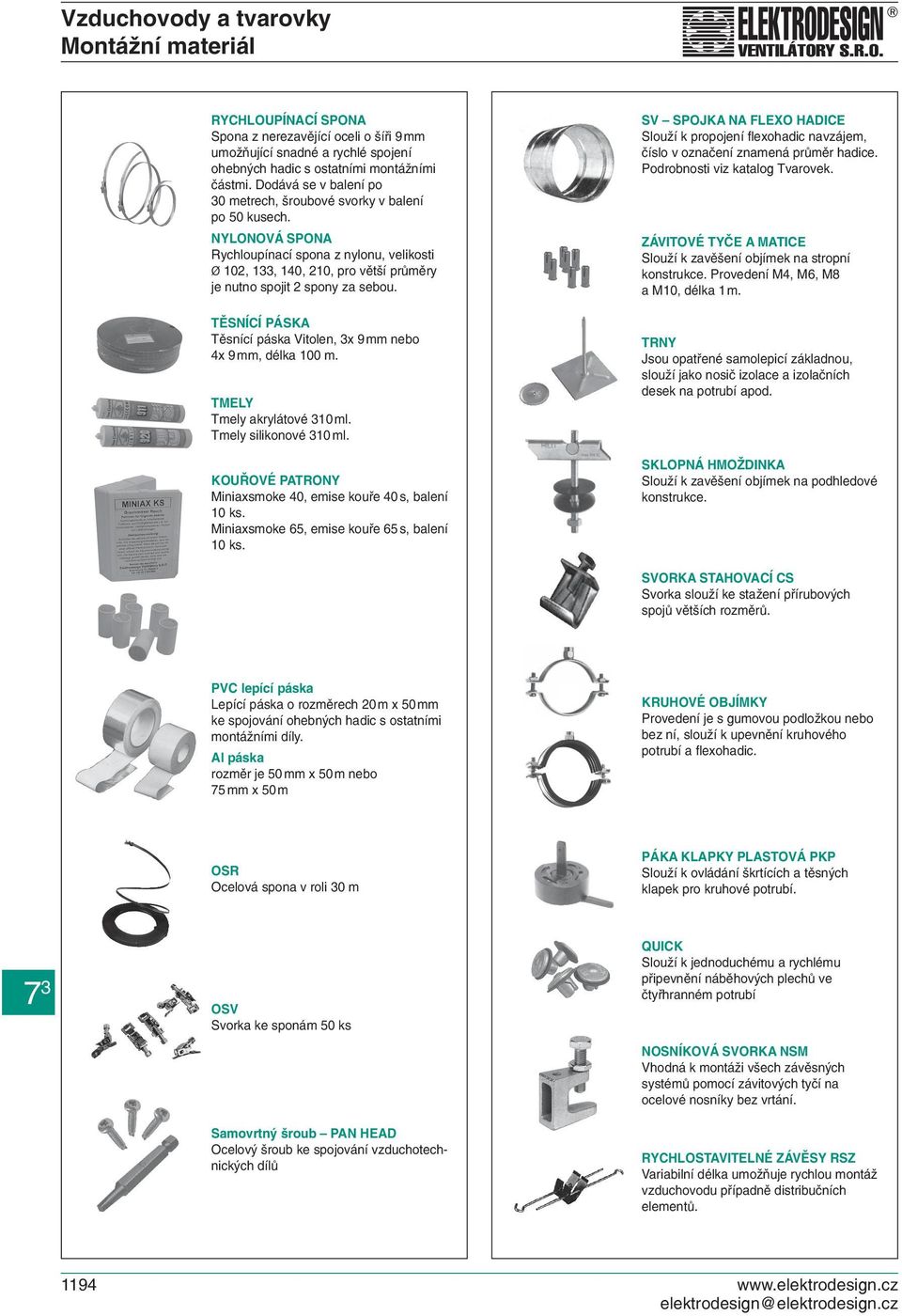

18 Montážní materiál RYCHLOUPÍNACÍ SPONA Spona z nerezavějící oceli o šíři 9 mm umožňující snadné a rychlé spojení ohebných hadic s ostatními montážními částmi. Dodává se v balení po 30 metrech, šroubové svorky v balení po 50 kusech. NYLONOVÁ SPONA Rychloupínací spona z nylonu, velikosti Ø 102, 133, 140, 210, pro větší průměry je nutno spojit 2 spony za sebou. TĚSNÍCÍ PÁSKA Těsnící páska Vitolen, 3x 9 mm nebo 4x 9 mm, délka 100 m. TMELY Tmely akrylátové 310 ml. Tmely silikonové 310 ml. KOUŘOVÉ PATRONY Miniaxsmoke 40, emise kouře 40 s, balení 10 ks. Miniaxsmoke 65, emise kouře 65 s, balení 10 ks. SV SPOJKA NA FLEXO HADICE Slouží k propojení flexohadic navzájem, číslo v označení znamená průměr hadice. Podrobnosti viz katalog Tvarovek. ZÁVITOVÉ TYČE A MATICE Slouží k zavěšení objímek na stropní konstrukce. Provedení M4, M6, M8 a M10, délka 1 m. TRNY Jsou opatřené samolepicí základnou, slouží jako nosič izolace a izolačních desek na potrubí apod. SKLOPNÁ HMOŽDINKA Slouží k zavěšení objímek na podhledové konstrukce. SVORKA STAHOVACÍ CS Svorka slouží ke stažení přírubových spojů větších rozměrů. PVC lepící páska Lepící páska o rozměrech 20 m x 50 mm ke spojování ohebných hadic s ostatními montážními díly. Al páska rozměr je 50 mm x 50 m nebo 75 mm x 50 m KRUHOVÉ OBJÍMKY Provedení je s gumovou podložkou nebo bez ní, slouží k upevnění kruhového potrubí a flexohadic. OSR Ocelová spona v roli 30 m PÁKA KLAPKY PLASTOVÁ PKP Slouží k ovládání škrtících a těsných klapek pro kruhové potrubí. OSV Svorka ke sponám 50 ks Samovrtný šroub PAN HEAD Ocelový šroub ke spojování vzduchotechnických dílů QUICK Slouží k jednoduchému a rychlému připevnění náběhových plechů ve čtyřhranném potrubí NOSNÍKOVÁ SVORKA NSM Vhodná k montáži všech závěsných systémů pomocí závitových tyčí na ocelové nosníky bez vrtání. RYCHLOSTAVITELNÉ ZÁVĚSY RSZ Variabilní délka umožňuje rychlou montáž vzduchovodu případně distribučních elementů elektrodesign@elektrodesign.cz

19 Montážní materiál ISA Z montážní úhelníky ISA pro zavěšení ventilátorů, přívodních a rekuperačních jednotek, příslušenství na závitové tyče, podrobnosti viz ceník vhodné pro ventilátory ILB, ILT CVB, CVT, CAB, RM, MIXVENT, CVAB, CVAT apod. vhodné pro příslušenství IFL, MFL, MBE, IBE apod. vyrobeno z ocelového galvanicky pokoveného plechu s antivibrační vložkou ISA L montážní úhelníky ISA pro zavěšení ventilátorů, přívodních a rekuperačních jednotek, příslušenství na závitové tyče, podrobnosti viz ceník vhodné pro ventilátory ILB, ILT CVB, CVT, CAB, RM, MIXVENT, CVAB, CVAT apod. vhodné pro příslušenství IFL, MFL, MBE, IBE apod. vyrobeno z ocelového galvanicky pokoveného plechu s antivibrační vložkou ISA V, ISA R montážní úhelníky ISA pro zavěšení ventilátorů, přívodních a rekuperačních jednotek, příslušenství na závitové tyče, podrobnosti viz ceník vhodné pro ventilátory ILB, ILT CVB, CVT, CAB, RM, MIXVENT, CVAB, CVAT apod. vhodné pro příslušenství IFL, MFL, MBE, IBE apod. vyrobeno z ocelového galvanicky pokoveného plechu s antivibrační vložkou ISA V rovná křídla, ISA R prolomená křídla ZT závitové tyče používají se pro zavěšení vzduchotechnických zařízení na konstrukce a stripy vyrobené z oceli bez povrchové úpravy rozměry jsou M4 x 1000 mm, M6 x 1000 mm, M8 x 1000 mm a M10 x 1000 mm Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

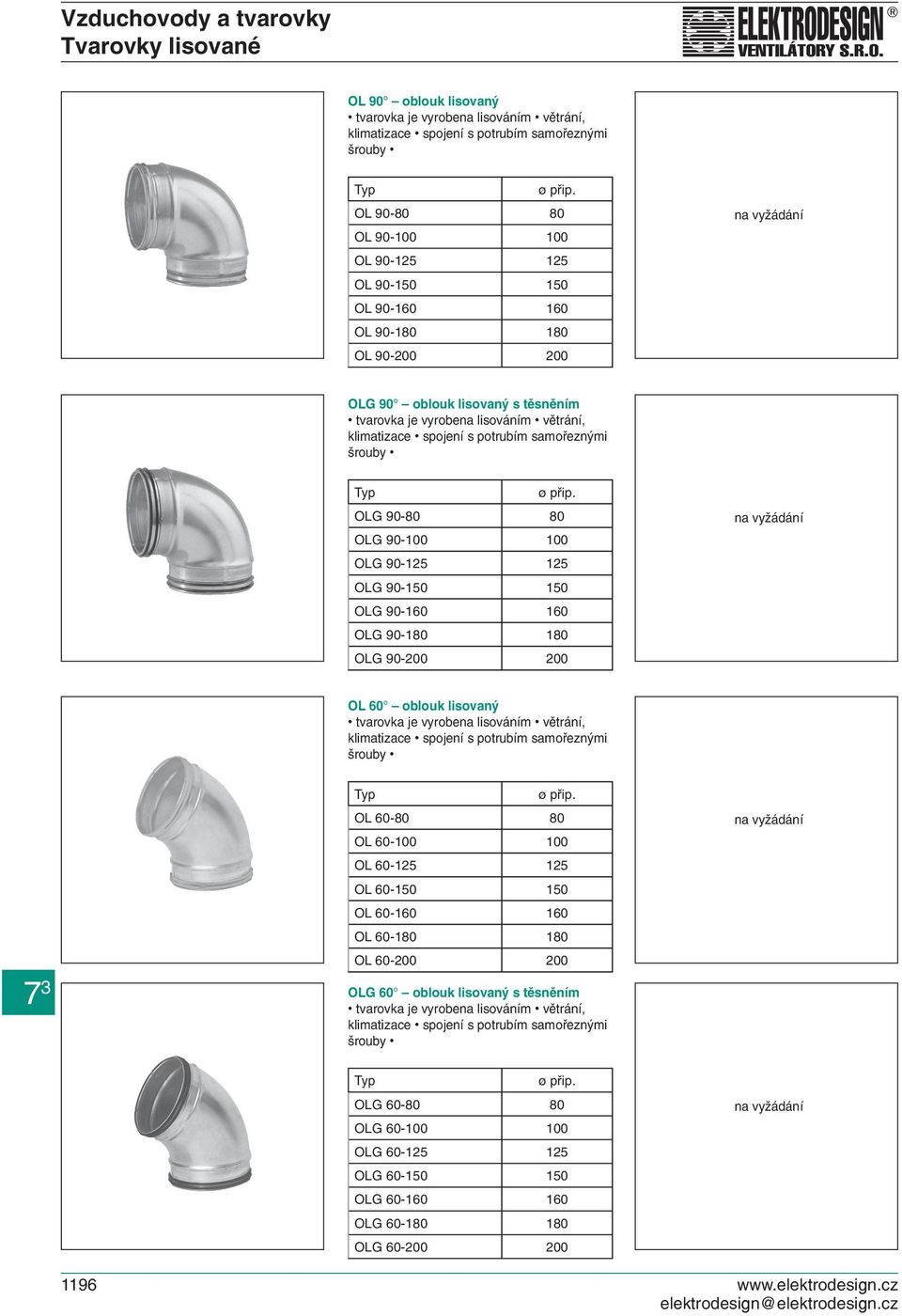

20 Tvarovky lisované OL 90 oblouk lisovaný Typ ø přip. OL OL OL OL OL OL OL OLG 90 oblouk lisovaný s těsněním Typ ø přip. OLG OLG OLG OLG OLG OLG OLG OL 60 oblouk lisovaný Typ ø přip. OL OL OL OL OL OL OL OLG 60 oblouk lisovaný s těsněním Typ ø přip. OLG OLG OLG OLG OLG OLG OLG elektrodesign@elektrodesign.cz

21 Tvarovky lisované OL 45 oblouk lisovaný Typ ø přip. OL OL OL OL OL OL OL OLG 45 oblouk lisovaný s těsněním Typ ø přip. OLG OLG OLG OLG OLG OLG OLG OL 30 oblouk lisovaný Typ ø přip. OL OL OL OL OL OL OL OLG 30 oblouk lisovaný s těsněním Typ ø přip. OLG OLG OLG OLG OLG OLG OLG Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

22 Tvarovky lisované OJLG 90 odbočka jednostranná s těsněním Ød Ø D: Ød Ø D: ODLG 90 odbočka oboustranná s těsněním Ød Ø D: Ød Ø D: elektrodesign@elektrodesign.cz

23 Tvarovky lisované SK sedlový kus Ød Ø D: Ød Ø D: SKG sedlový kus s těsněním Ød Ø D: Ød Ø D: Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

24 Tvarovky lisované OBR odbočka na čtyřhranné potrubí Typ ø přip. OBR OBR OBR OBR OBR OBR OBR OBR PROL přechod osový krátký Ød Ø D: Ød Ø D:
