1 2 719 Synco living Bezdrátový zásuvkový adaptér, stmíva KRF961-E Zásuvkový adaptér ovládaný rádiovým signálem pro spínání a stmívání elektrického osvtlení do 300 W Rádiová komunikace protokolem KNX RF (868 MHz, obousmrn) Napájecí naptí AC 230 V Použití Ve spojení se systémem Synco living spolenosti Siemens Pro dálkové ovládání stmívatelných svtel zapojených do zásuvky Ovládání bezdrátov pomocí KNX-RF nebo run N2719cz Technologie budov

2 Kombinace pístroj Bezdrátový zásuvkový adapter KRF961 se používá v systému Synco living spolenosti Siemens. Podrobnjší informace o kombinaci jednotlivých pístroj naleznete v katalogovém listu N2707cz centrální jednotky QAX910. Objednávání Pi objednávání uvádjte množství, název a typové oznaení pístroje. Rozsah dodávky Další provedení Zásuvkový adaptér KRF961-E se dodává vetn návodu k montáži. Zásuvkové adaptéry KRF960.. se dodávají také v provedeních vhodných pro zásuvky obvyklé v jiných zemích. Bližší informace na vyžádání. Dokumentace k pístroji Návody k obsluze a uvedení do provozu zásuvkového adaptéru KRF961 jsou obsaženy v dokumentaci dodávané s centrální jednotkou QAX910. Funkce Hlavní funkce Navazování komunikace Návrat k továrnímu nastavení Výpadek napájení Dtská pojistka KRF961 se používá pro dálkové ovládání elektrických svtel zapojených do zásuvky. Každý adaptér KRF961 se mže stmívat pomocí centrální jednotky bu samostatn nebo po skupinách. Pihlášením KRF961 k centrální jednotce se bezdrátový adaptér zalení do systému. Proces navazování rádiové komunikace se spustí stisknutím multifunkního tlaítka. Prbh je indikován pomocí multifunkní LED. Adaptér KRF961 lze resetovat do továrního nastavení stisknutím multifunkního tlaítka. Pokud se provede reset, je teba adaptér znovu pipojit do systému. Po perušení napájení (nap. po vypojení KRF961), se pipojené svtlo vypne. Adaptér KRF961 je vybaven mechanickou dtskou pojistkou. To znamená, že není možné se dotknout živých ástí uvnit zásuvkového adaptéru náhodným zasunutím tenkého pedmtu do zdíky adaptéru. 2 / 5 Siemens Bezdrátový zásuvkový adaptér, stmíva KRF961 N2719cz

3 Ovládací prvky a kontrolky Signalizaní LED Funkní tlaítko Funkce ovládacích prvk a indikátoru: Signalizaní LED Stmívání Navazování komunikace Funkní tlaítko Navazování komunikace Spínání (ne stmívání) Reset do továrního nastavení Poznámky k návrhu a ovládání Umístní pístroje Montáž Uvedení do provozu Ochrana proti pehátí a petížení Adaptér KRF961 musí být zapojen do zásuvky Je teba dbát dodržení povolených podmínek okolního prostedí Pístroj se nesmí upravovat pro venkovní použití Zásuvkový adaptér KRF961 nesmí být vystaven kapající vod Informace o projektování a montáži pístroj s bezdrátovou komunikací KNX RF systému Synco living spolenosti Siemens, naleznete v katalogovém listu N2708cz Adaptér KRF961 je vhodný pro všechny bžn dodávané typy zásuvek. Pro uvedení do provozu je teba, aby byl adaptér KRF961 zapojen do zásuvky v míst, kde se bude používat. Pístroj je chránn proti pehátí a petížení. V pípad pehátí nebo petížení pístroje se omezí výstupní výkon. Odstranní poruchy: Zkontrolujte pipojenou zátž a zajistte dodržení podmínek v souladu s technickými parametry uvedenými níže. Údržba Adaptér KRF961 nevyžaduje údržbu. Siemens Bezdrátový zásuvkový adapté, stmívar KRF961 N2719cz 3 / 5

4 Likvidace Ve smyslu pedpis o likvidaci odpad je zásuvkový adaptér KRF961 klasifikován jako elektronický odpad a musí být likvidován v souladu s evropskou smrnicí 2002/96/EG (WEEE) oddlen od smsného domovního odpadu. Likvidace musí být provádna pes patiné kanály. Záruka Technické parametry související s aplikací platí pouze pokud se KRF961 použije ve spojení se systémem Synco living spolenosti Siemens. Pi použití výrobk jiných dodavatel odpovídá za funknost uživatel. V takovém pípad neposkytuje spolenost Siemens žádný servis ani záruky. Technické parametry Napájení Napájení AC 230 V (± 15%) Kmitoet 50 Hz Píkon (bez externí zátže) Max. 1,65 VA Bezdrátové ovládání Elektrické pipojení Typy zátže Smrnice a normy Vztah k životnímu prostedí Krytí Rozmry Hmotnost Kmitoet Dosah Protokol Výstupní zásuvka Zásuvková vidlice Žárovky (AC 230 V) Halogenové žárovky (AC 230 V) Nízkonapové halogenové žárovky s feromagnetickým transformátorem (DC 12 V / 24 V) Nízkonapové halogenové žárovky s elektronickým transformátorem (DC 12 V / 24 V) shoda podle EMC smrnice - Odolnost, vyzaování Smrnice pro nízké naptí - Elektrická bezpenost RTTE Rádio & telekom.. zaízení) - RF komunikace Deklarace o životním prostedí, (RoHS shoda, složení, balení, výhody a nakládání) Kryt pístroje KRF961 vetn obalu 868 MHz obousmrn Uvnit budovy typicky 30 m KNX RF-kompatibilní Pro pístroje se zásuvkovou vidlicí typ F, E, L, nebo J Pro zapojení KRF961 do zásuvky typ F, E, L, nebo J W W VA VA 2004/108/EC - EN , EN /95/EC - EN , EN , EN /5/EC - EN , EN EN ISO (životní prostedí) ISO 9001 (kvalita) SN (produkty sluitelné s životním prostedím) RL 2002/95/EG (RoHS) IP30 Viz. Rozmry 0,172 kg 4 / 5 Siemens Bezdrátový zásuvkový adaptér, stmíva KRF961 N2719cz

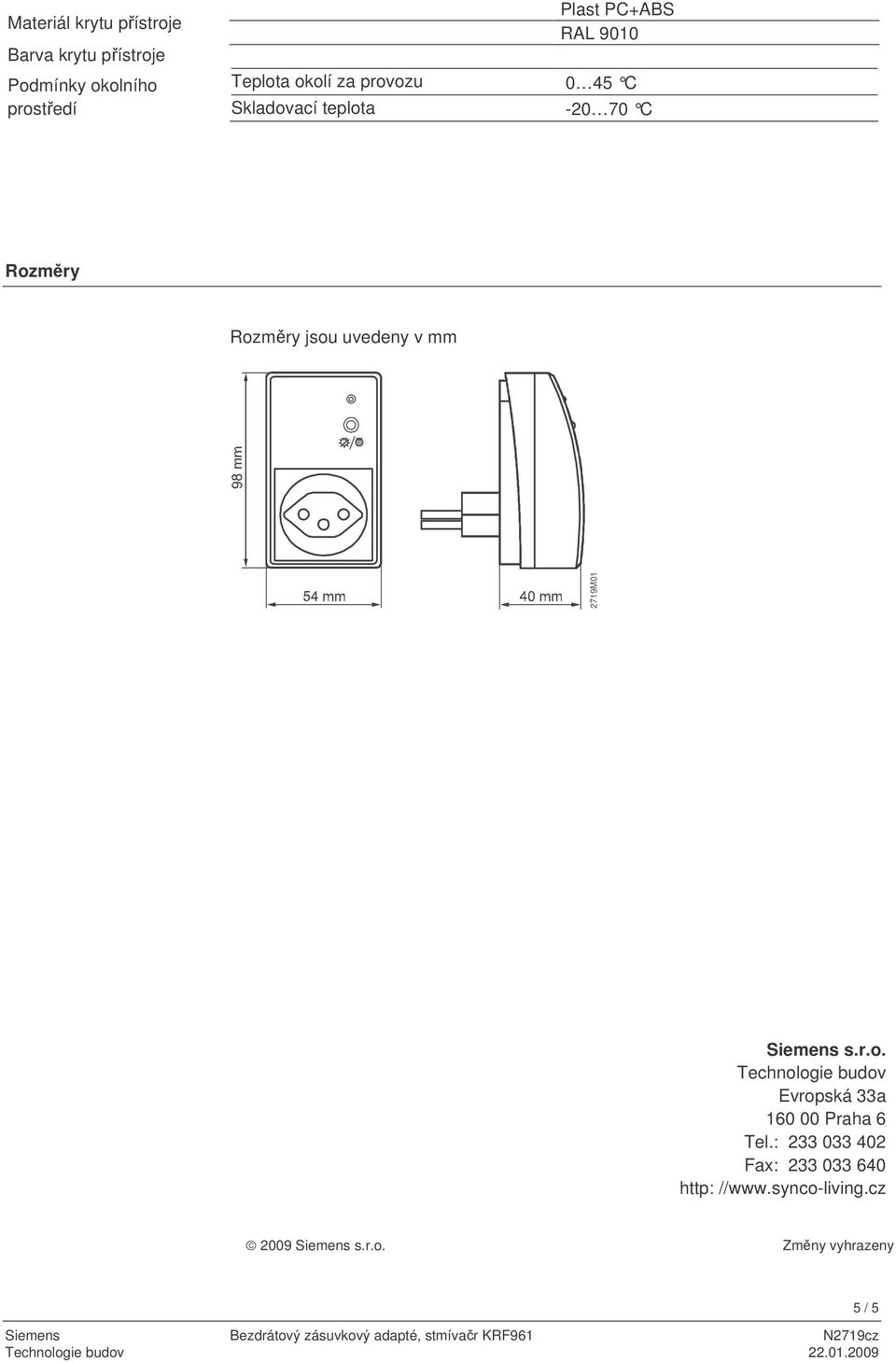

5 Materiál krytu pístroje Barva krytu pístroje Podmínky okolního prostedí Plast PC+ABS RAL 9010 Teplota okolí za provozu 0 45 C Skladovací teplota C Rozmry Rozmry jsou uvedeny v mm 2719M01 Siemens s.r.o. Technologie budov Evropská 33a Praha 6 Tel.: Fax: http: // Siemens s.r.o. Zmny vyhrazeny Siemens Bezdrátový zásuvkový adapté, stmívar KRF961 N2719cz 5 / 5
