1 Výběr z ceníku produktů pro vytápění a vzduchotechniku 2007 Technologie budov s

2 Obsah: Abecední rejstřík Strana 5 Systém regulace jednotlivých místností Synco living Synco 900 Regulace vytápění Strana 7 Gamma wave Řízení osvětlení, rolet a žaluzií Strana 8 Prostorové termostaty a regulátory teploty RAA.. Prostorové termostaty Strana 11 RDE.. Programovatelné termostaty s týdenním programem Strana 11 REV.. Programovatelné regulátory s týdenním programem Strana 12 QAA73.. Prostorový přístroj s komunikačním rozhraním OpenTherm Strana 12 TRG2... Prostorové termostaty (průmyslové provedení) Strana 12 Regulátory pro fan-coilové jednotky RAB.. Prostorové termostaty pro fan-coily Strana 13 RDF.. Fan-coilové regulátory s displejem pro fan-coily Strana 13 QAX850/RRV851 Fan-coilový regulátor s týdenním programem s automatickým řízením chodu ventilátoru Strana 13 Telefonní terminály pro dálkové ovládání prostorových, ekvitermních a univerzálních regulátorů GD-06 Telefonní GSM terminál Strana 14 GB060.. Telefonní GSM terminál Strana 14 Ruční a termostatické hlavice hlavice ATN4 Ruční hlavice Strana 15 RTN.. Termostatické hlavice Strana 15 Regulační a uzavírací šroubení pro otopná tělesa ADN.. / AEN.. Strana 15 Termostatické ventily Duogyr VDN1.. / VEN1.. Stavební délka dle DIN Strana 16 VDN2.. / VDN2.. Zkrácené NF provedení Strana 16 Radiátorové ventily s regulátorem diferenčního tlaku VPD.. / VPE.. Strana 17 Termoelektrické pohony a servopohony se zdvihem 2,5 mm STA.. / STP.. Termoelektrické pohony Strana 18 STS61 Termoelektrický pohon s analogovým řídicím signálem Strana 18 SSA.. / SSP.. Servopohony, zdvih 2,5 mm Strana 18 SUA22 Motorický servopohon, 6 s, zdvih 2,5 mm Strana 18 SFA.. / SFP.. Motorické servopohony s vratnou pružinou, 40 s, zdvih 2,5 mm Strana 19 Závitová šroubení s plochým těsněním ALG Strana 19 Přímé a trojcestné regulační ventily se zdvihem 2,5 mm V Dvoucestné a trojcestné regulační ventily, PN16 Strana 19 V Dvoucestné a trojcestné regulační ventily, PN16 Strana 20 Regulační ventily a pohony se zdvihem 5,5 mm SSB.. Servopohony 200 N, zdvih 5,5 mm Strana 21 SSC.. Servopohony 300 N, zdvih 5,5 mm Strana 21 SQS.. Servopohony 400 N, zdvih 5,5 mm Strana 21 SXP45.. Regulační sady,třícestné regulační ventily a servopohony Strana 22 VVP45.. /VXP45.. Dvou a třícestné regulační ventily, zdvih 5,5 mm, PN16 Strana 22 VVG44.. /VXG44.. Dvou a třícestné regulační ventily, zdvih 5,5 mm, PN16 Strana 23 VVG55.. Dvoucestné regulační ventily, zdvih 5,5 mm, PN25 Strana 23 Regulační ventily a pohony se zdvihem 20 (40) mm SQX.. Servopohony 700 N, zdvih 20 mm Strana 24 SKD.. Elektrohydraulické servopohony 1000 N, zdvih 20 mm Strana 24 SKB.. Elektrohydraulické servopohony 2800 N, zdvih 20 mm Strana 25 SKC.. Elektrohydraulické servopohony 2800 N, zdvih 40 mm Strana 25 VVG41.. Dvoucestné regulační ventily, zdvih 20 mm, závit, PN16 Strana 26 VXG41.. Třícestné regulační ventily, zdvih 20 mm, závit, PN16 Strana 26 VVF21.. Dvoucestné regulační ventily, zdvih 20 mm, příruba, PN6 Strana 26 VVF40.. Dvoucestné regulační ventily, zdvih 20 mm, příruba, PN16 Strana 27 VVF45.. Dvoucestné regulační ventily, zdvih 20 mm, příruba, PN16 Strana 27 VVF52.. Dvoucestné regulační ventily, zdvih 20 mm, příruba, PN25 Strana 27 VVF61.. Dvoucestné regulační ventily, zdvih 20 (40) mm, příruba, PN40 Strana 28 VXF21.. Třícestné regulační ventily, zdvih 20 (40) mm, příruba, PN6 Strana 28 VXF40.. Třícestné regulační ventily, zdvih 20 (40) mm, příruba, PN16 Strana 29 VXF61.. Třícestné regulační ventily, zdvih 20 (40) mm, příruba, PN40 Strana 29 Regulační ventily s magnetickým pohonem MXG461.. / MXF461.. Dvou a třícestné ventily s magnetickým pohonem, závit nebo příruba, PN16 Strana 30 MXG461B.. Dvoucestné a třícestné ventily, závitové připojení, PN16 Strana 31 MXF461H.. Dvoucestné a třícestné ventily pro spojitou regulaci horké vody a páry, příruba, PN16 Strana 31 Strana 3

3 Obsah: Měřiče spotřeby tepla a chladu, vodoměry WF Měřiče spotřeby tepla a chladu MEGATRON 2, M- Bus komunikace Strana 32 WFM407.. Měřiče spotřeby tepla MEGATRON 4, IrDA výstup Strana 32 2WR6.. Ultrazvukové měřiče spotřeby tepla ULTRAHEAT XS Strana 32 2WR5.. Ultrazvukové měřiče spotřeby tepla a chladu ULTRAHEAT Strana 33 WF.. Bytové vodoměry na studenou a teplou vodu Strana 35 WFC.. /WFH.. Elektronické bytové vodoměry VOLUTRON 2 a VOLUTRON 3 na studenou a teplou vodu Strana 36 Systém SIEMECA pro radiovou komunikaci s vodoměry a měřiči tepla Strana 37 Příložné termostaty RAM, kapilárové termostaty RAK.. / RAZ.. Strana 38 Ekvitermní regulátory řady RVS.. Albatros 2 Strana 39 Ekvitermní regulátory řady RVA.. Albatros Strana 40 Ekvitermní regulátory řady RVD.. pro výměníkové stanice Strana 41 Svorky, patice a skříňky pro regulátory RVA.. a RVD.. Strana 41 Příslušenství pro regulátory RVA.. a RVD.. AVA.. Plastové krytky Strana 42 FRN.. Průtokový spínač Strana 42 Prostorové přístroje, čidla teploty pro regulátory RVA.., RVD.. Strana 42 Směšovací armatury a pohony (OEM provedení pro RVA.. a RVD.. regulátory) SSY319 Servopohon 300 N, zdvih 5,5 mm Strana 43 VXG48.. Třícestné regulační ventily PN16, zdvih 5,5 mm Strana 43 SQK349 Rotační pohon pro ESBE klapky Strana 43 Komunikace pro M-bus systém; centrály, převodníky Strana 43 Komunikace pro LPB systém; centrály, převodníky Strana 44 Komunikace KNX pro regulátory Synco Strana 44 Obslužné a vizualizační SW pro LPB, KNX a M-Bus systémy Strana 44 Univerzální regulátory RWD.. POLYGYR Phoenix - Univerzální regulátory Strana 45 Synco 100 Univerzální regulátory Strana 45 Synco 200 Univerzální regulátory Strana 45 Regulátory s komunikací Synco 700 Regulátory teploty s komunikací Strana 46 Příslušenství pro regulátory SEM62.. Transformátory na DIN lištu Strana 47 SEH62.1 Digitální spínací hodiny Strana 47 PVA82.. Poruchová signalizace Strana 47 ZVA82.. Čidlo zaplavení pro poruchovou signalizaci Strana 47 SEA45.1 Proudový ventil pro řízení elektrických topných těles Strana 47 SEM61.4 Převodník signálu pro proudový ventil Strana 47 Čidla teploty: Symaro T Strana 48 Čidla tlaku: Symaro P Strana 49 Čidla vlhkosti: Symaro H Strana 50 Čidla kvality vzduchu: Symaro A Strana 51 Speciální čidla: Symaro X Strana 51 Servopohony VZT klapek Strana 52 Frekvenční měniče SED2.. Strana 53 Kontaktní osoby firmy Siemens pro jednotlivé skupiny výrobků a regiony Strana 54 Nejvýznamnější partnerské velkoobchody Strana 56 Seznam distributorů ekvitermních a prostorových regulátorů Strana 60 Výrobci kotlů dodávající ekvitermní a prostorové regulátory Strana 61 Seznam firem pro projektování, montáž a oživení VZT regulátorů Strana 62 Seznam firem pro návrh, montáž a uvedení do provozu frekvenčních měničů Strana 63 Všeobecné obchodní podmínky Strana 64 Strana 4

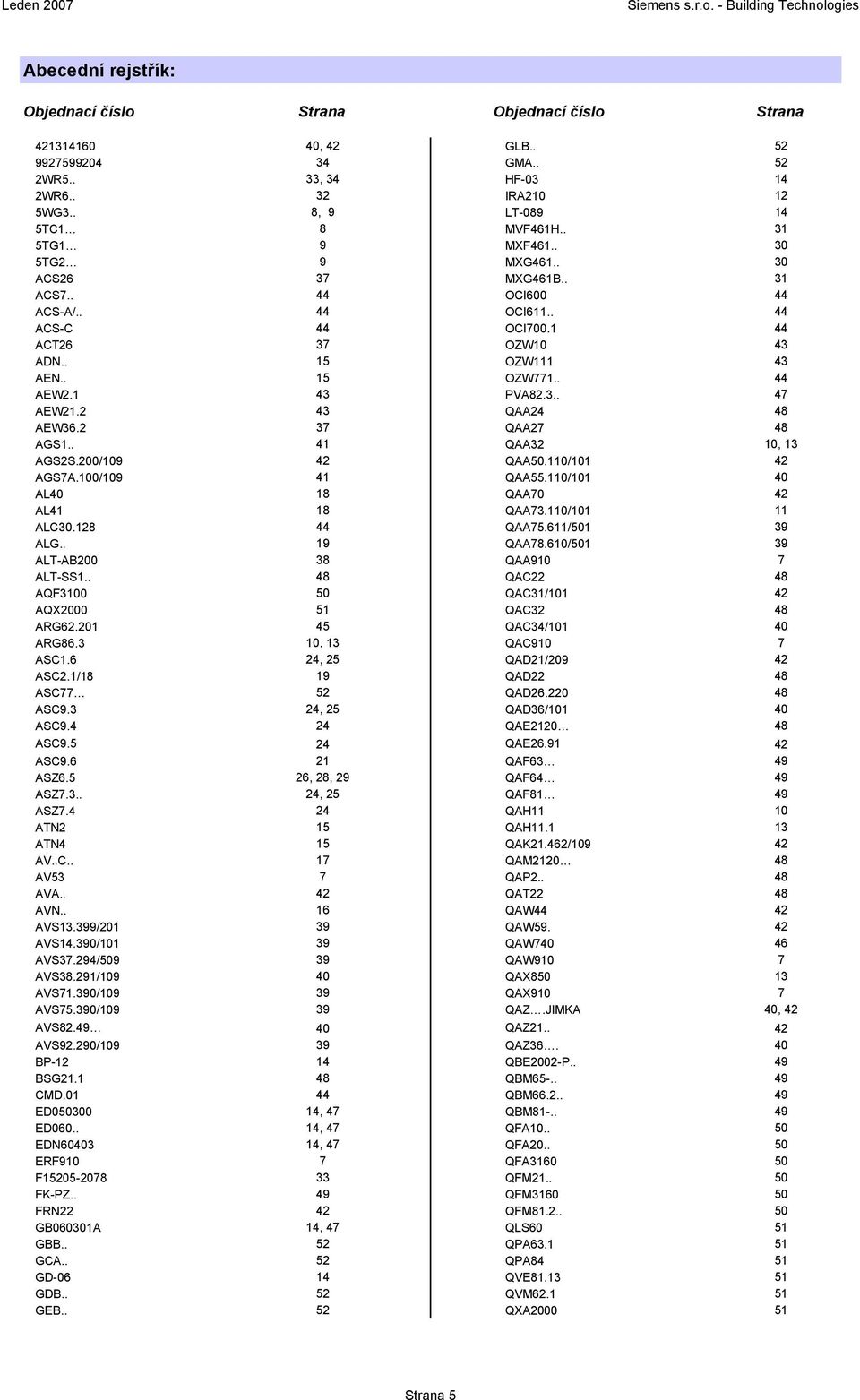

4 Abecední rejstřík: Objednací číslo Strana Objednací číslo Strana , 42 GLB GMA WR5.. 33, 34 HF WR IRA WG3.. 8, 9 LT TC1 8 MVF461H TG1 9 MXF TG2 9 MXG ACS26 37 MXG461B.. 31 ACS OCI ACS-A/.. 44 OCI ACS-C 44 OCI ACT26 37 OZW10 43 ADN.. 15 OZW AEN.. 15 OZW AEW PVA AEW QAA24 48 AEW QAA27 48 AGS QAA32 10, 13 AGS2S.200/ QAA50.110/ AGS7A.100/ QAA55.110/ AL40 18 QAA70 42 AL41 18 QAA73.110/ ALC QAA75.611/ ALG.. 19 QAA78.610/ ALT-AB QAA910 7 ALT-SS QAC22 48 AQF QAC31/ AQX QAC32 48 ARG QAC34/ ARG , 13 QAC910 7 ASC1.6 24, 25 QAD21/ ASC2.1/18 19 QAD22 48 ASC77 52 QAD ASC9.3 24, 25 QAD36/ ASC QAE ASC QAE ASC QAF63 49 ASZ6.5 26, 28, 29 QAF64 49 ASZ , 25 QAF81 49 ASZ QAH11 10 ATN2 15 QAH ATN4 15 QAK21.462/ AV..C.. 17 QAM AV53 7 QAP AVA.. 42 QAT22 48 AVN.. 16 QAW44 42 AVS13.399/ QAW AVS14.390/ QAW AVS37.294/ QAW910 7 AVS38.291/ QAX AVS71.390/ QAX910 7 AVS75.390/ QAZ.JIMKA 40, 42 AVS QAZ AVS92.290/ QAZ BP QBE2002-P.. 49 BSG QBM CMD QBM ED , 47 QBM ED , 47 QFA EDN , 47 QFA ERF910 7 QFA F QFM FK-PZ.. 49 QFM FRN22 42 QFM GB060301A 14, 47 QLS60 51 GBB.. 52 QPA GCA.. 52 QPA84 51 GD QVE GDB.. 52 QVM GEB.. 52 QXA Strana 5

5 Abecední rejstřík: Objednací číslo Strana Objednací číslo Strana RAA.. 10 VVF RAB.. 12 VVF RAK-ST.. 38 VVF RAK-T.. 38 VVF RAM-T.. 38 VVG RB VVG RDE.. 10 VVG55 23 RDF.. 12 VVI REV.. 11 VVP RLA VVP RLE VXF RLM VXF RLU VXF RMB VXG RMH760-4B 46 VXG RMK VXG RMS VXI RMU VXP RMZ VXP RMZ W01-Z 34 RRV91. 7 WFC RRV WFC RTN.. 15 WFC RVA.. 40 WFH RVD.. 40 WFH RVS.. 39 WFH RWD.. 44 WFK RYT WFM SEA WFN SED WFN SEH WFR SEM WFR SEM WFW SEZ16 10 WFZ.E.. 33 SEZ WFZ.K.. 33 SFA.. 19 WFZ.MBUSSET 32, 36 SFP.. 19 WTT SKB.. 25 WTX SKC.. 25 WTZ.K SKD.. 24 WZC-P SQK349.00/ WZC-P60 43 SQS.. 21 WZC-R SQX.. 24 WZM-E.. 36 SSA31, SSA61, SSA81 18 WZR SSA955 7 WZR SSB.. 21 WZR SSC.. 21 WZR-AC SSP.. 18 WZR-BD 34 SSY WZR-MB 34 STA.. 7, 18 WZR-RM 34 STP.. 18 WZR-MP 34 STS61 18 WZR-AM 34 SVA.. 41 WZR-NE 34 SVS.. 39 WZR-P2 34 SXP WZT-A12/CZ 33 TRG WZT-G10/CZ 33 VDN.. 16 WZT-G12/CZ 34 VEN.. 16 WZT-G14/CZ 34 VMP WZT-GLG 34 VPD.. 17 WZT-S1../CZ 34 VPE.. 17 Z155/ 30 VUN ZVA VVF Strana 6

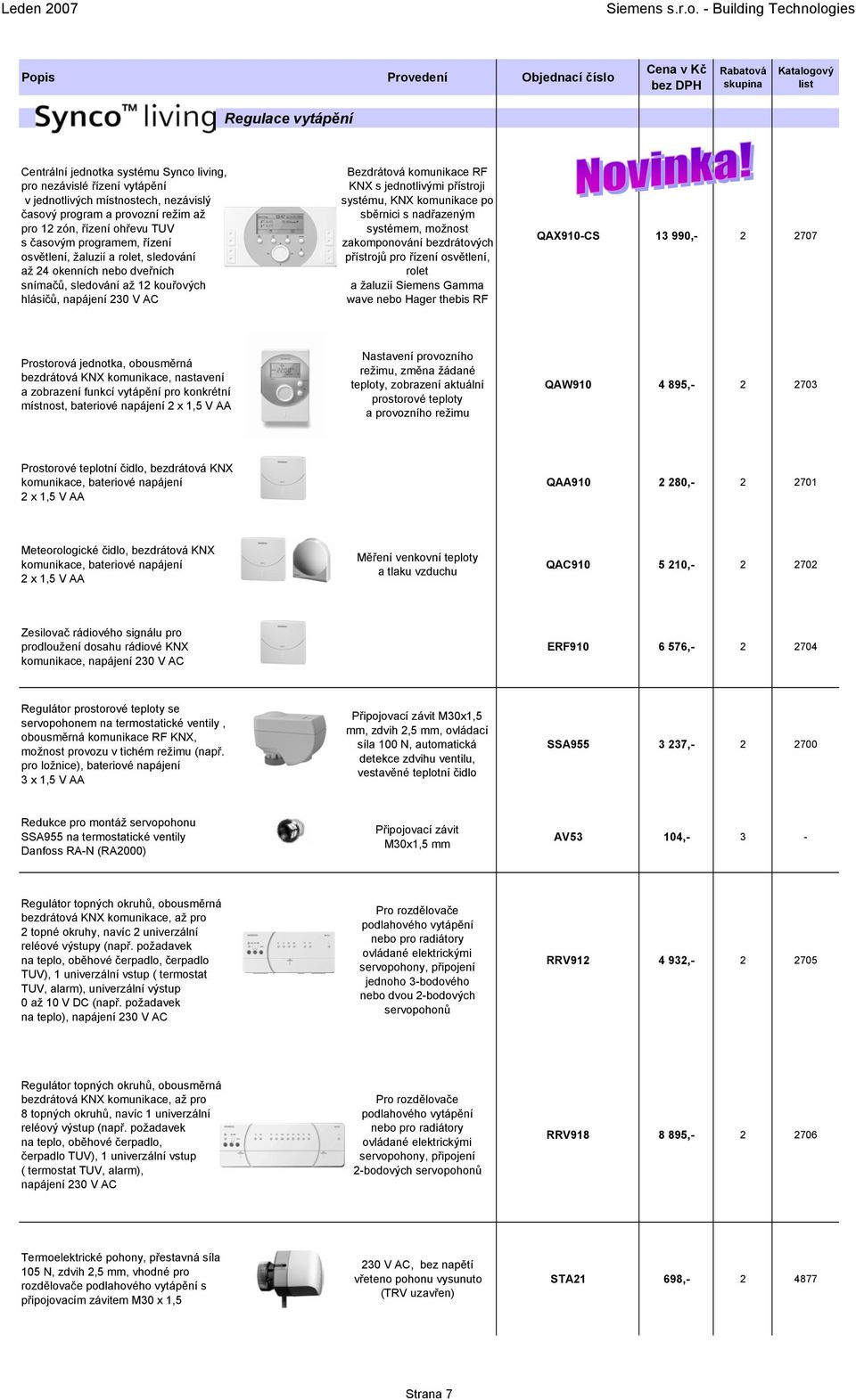

6 Regulace vytápění Centrální jednotka systému Synco living, pro nezávislé řízení vytápění v jednotlivých místnostech, nezávislý časový program a provozní režim až pro 12 zón, řízení ohřevu TUV s časovým programem, řízení osvětlení, žaluzií a rolet, sledování až 24 okenních nebo dveřních snímačů, sledování až 12 kouřových hlásičů, napájení 230 V AC Bezdrátová komunikace RF KNX s jednotlivými přístroji systému, KNX komunikace po sběrnici s nadřazeným systémem, možnost zakomponování bezdrátových přístrojů pro řízení osvětlení, rolet a žaluzií Siemens Gamma wave nebo Hager thebis RF QAX910-CS , Prostorová jednotka, obousměrná bezdrátová KNX komunikace, nastavení a zobrazení funkcí vytápění pro konkrétní místnost, bateriové napájení 2 x 1,5 V AA Nastavení provozního režimu, změna žádané teploty, zobrazení aktuální prostorové teploty a provozního režimu QAW , Prostorové teplotní čidlo, bezdrátová KNX komunikace, bateriové napájení 2 x 1,5 V AA QAA , Meteorologické čidlo, bezdrátová KNX komunikace, bateriové napájení 2 x 1,5 V AA Měření venkovní teploty a tlaku vzduchu QAC , Zesilovač rádiového signálu pro prodloužení dosahu rádiové KNX komunikace, napájení 230 V AC ERF , Regulátor prostorové teploty se servopohonem na termostatické ventily, obousměrná komunikace RF KNX, možnost provozu v tichém režimu (např. pro ložnice), bateriové napájení 3 x 1,5 V AA Připojovací závit M30x1,5 mm, zdvih 2,5 mm, ovládací síla 100 N, automatická detekce zdvihu ventilu, vestavěné teplotní čidlo SSA , Redukce pro montáž servopohonu SSA955 na termostatické ventily Danfoss RA-N (RA2000) Připojovací závit M30x1,5 mm AV53 104,- 3 - Regulátor topných okruhů, obousměrná bezdrátová KNX komunikace, až pro 2 topné okruhy, navíc 2 univerzální reléové výstupy (např. požadavek na teplo, oběhové čerpadlo, čerpadlo TUV), 1 univerzální vstup ( termostat TUV, alarm), univerzální výstup 0 až 10 V DC (např. požadavek na teplo), napájení 230 V AC Pro rozdělovače podlahového vytápění nebo pro radiátory ovládané elektrickými servopohony, připojení jednoho 3-bodového nebo dvou 2-bodových servopohonů RRV , Regulátor topných okruhů, obousměrná bezdrátová KNX komunikace, až pro 8 topných okruhů, navíc 1 univerzální reléový výstup (např. požadavek na teplo, oběhové čerpadlo, čerpadlo TUV), 1 univerzální vstup ( termostat TUV, alarm), napájení 230 V AC Pro rozdělovače podlahového vytápění nebo pro radiátory ovládané elektrickými servopohony, připojení 2-bodových servopohonů RRV , Termoelektrické pohony, přestavná síla 105 N, zdvih 2,5 mm, vhodné pro rozdělovače podlahového vytápění s připojovacím závitem M30 x 1,5 230 V AC, bez napětí vřeteno pohonu vysunuto (TRV uzavřen) STA21 698, Strana 7

7 Bezpečnost - Siemens Gamma wave Dveřní okenní kontakt AP260, bezdrátová komunikace RF KNX, vedle kontaktu integrovaného jazýčkového relé, který je aktivován magnety na okně, může být také připojen jeden nebo několik konvenčních okenních kontaktů, bateriové napájení 1/2 AA 3,6 V Bílé provedení 5WG AB ,- 2 - Hnědé provedení 5WG AB ,- 2 - Hlásič kouře DELTA reflex, pro bezdrátovou KNX komunikaci je třeba vložit modul M255, bateriové napájení 3 x 1,5 V AA Bílé provedení 5TC ,- 2 - Hnědé provedení 5TC ,- 2 - M255 modul bezdrátové KNX komunikace pro vložení do hlásiče kouře DELTA reflex 5WG AB ,- 2 - Ovládání osvětlení, žaluzií a rolet - Siemens Gamma wave Výstupní členy Spínací vložka sys pod omítku pro spínání různých spotřebičů (žárovky, vysokonapěťové halogenové žárovky, nízkonapěťové halogenové žárovky s konvenčními nebo elektronickými transformátory), ovládání tlačítkem UP210 (KNX RF), ochrana proti zkratu, náhradní pojistka v držáku, ochrana proti přetížení Zatížení 15 až 500 VA, napájení 230 V AC Zatížení 25 až 250 VA, napájení 230 V AC 5TC ,- 2-5TC ,- 2 - Vložka univerzálního stmívače sys pod omítku ke spínání a plynulému ovládání různých spotřebičů (žárovky, vysokonapěťové halogenové žárovky, nízkonapěťové halogenové žárovky s konvenčními nebo elektronickými transformátory), ovládání tlačítkem UP210 (KNX RF), automatické rozeznání zatížení, žárovku šetřící pozvolné spouštění, ukládání a zapínání na hodnotu jasu, elektronická ochrana proti zkratu a nadměrné teplotě Vložka ovládání žaluzií sys pod omítku k ovládání motoru žaluzií a rolet s mechanickými nebo elektronickými koncovými spínači, ovládání tlačítkem UP211 (KNX RF), dvě vzájemně blokovaná relé s minimální dobou přepínání 1 s, skupinová a centrální řízení kombinací několika vložek ovládání žaluzií sys Zatížení žárovek 50 až 420 W, konvenční trafo 50 až 420 VA, elektronické trafo 70 až 420 VA, napájení 230 V AC Maximálně 1 motor 1000 VA, napájení 230 V AC 5TC ,- 2-5TC ,- 2 - Ovládací tlačítka, vstupní členy - KNX vysílače/přijímače UP210 jednoduché ovládací tlačítko pro výstupní členy řady sys, obousměrná komunikace KNX RF, spolu s rámečkem se tlačítko nasune na příslušnou vložku spínače nebo stmívače, je možné lokální a dálkové ovládání pod tím se nacházející vložky rovněž i dálkové ovládání ostatních vložek, spínací (stmívací) vložka sys, ovládací tlačítko a rámeček se objednávají jako samostatné položky. DELTA i-system (DELTA vita, DELTA line), 55 x 55 x 13 mm Titanově bílá 5WG HB ,- 2 - Karbonová metalíza 5WG HB ,- 2 - Hliníková metalíza 5WG HB ,- 2 - DELTA profil, 65 x 65 x 14 mm Titanově bílá 5WG AB ,- 2 - Antracitová 5WG AB ,- 2 - UP211 jednoduché ovládací tlačítko k ovládání žaluzií pro výstupní členy řady sys, obousměrná komunikace RF KNX, spolu s rámečkem se tlačítko nasune na vložku ovládání žaluzií, je možné lokální a dálkové ovládání pod tím se nacházející vložky rovněž i dálkové ovládání ostatních vložek, vložka ovládání žaluzií sys, ovládací tlačítko a rámeček se objednávají jako samostatné položky. DELTA i-system (DELTA vita, DELTA line), 55x55x13 mm Titanově bílá 5WG HB ,- 2 - Karbonová metalíza 5WG HB ,- 2 - Hliníková metalíza 5WG HB ,- 2 - DELTA profil, 65 x 65 x 14 mm Titanově bílá 5WG AB ,- 2 - Antracitová 5WG AB ,- 2 - Strana 8

8 Rámečky DELTA line pro ovládací tlačítka DELTA i-system 55 x 55 mm Rámeček jednoduchý 80 x 80 mm Titanově bílá 5TG ,- 2 - Karbonová metalíza 5TG ,- 2 - Aluminiová metalíza 5TG ,- 2 - Rámeček dvojitý 151 x 80 mm Titanově bílá 5TG ,- 2 - Karbonová metalíza 5TG ,- 2 - Aluminiová metalíza 5TG ,- 2 - Rámeček trojitý 222 x 80 mm Titanově bílá 5TG ,- 2 - Karbonová metalíza 5TG ,- 2 - Aluminiová metalíza 5TG ,- 2 - Rámečky DELTA miro pro ovládací tlačítka DELTA i-system 55 x 55 mm Rámeček jednoduchý 90 x 90 mm Pravé sklo 5TG ,- 2 - Třešeň 5TG ,- 2 - Červený javor 5TG ,- 2 - Javor 5TG ,- 2 - Buk 5TG ,- 2 - Rámeček dvojitý 161 x 90 mm Pravé sklo 5TG ,- 2 - Třešeň 5TG ,- 2 - Červený javor 5TG ,- 2 - Javor 5TG ,- 2 - Buk 5TG ,- 2 - Rámeček trojitý 232 x 90 mm Pravé sklo 5TG ,- 2 - Třešeň 5TG ,- 2 - Červený javor 5TG ,- 2 - Javor 5TG ,- 2 - Buk 5TG ,- 2 - Rámečky pro ovládací tlačítka DELTA profil 65 x 65 mm Rámeček jednoduchý 80 x 80 mm Titanově bílá 5TG ,- 2 - Antracitová 5TG ,- 2 - Rámeček dvojitý 151 x 80 mm Titanově bílá 5TG ,- 2 - Antracitová 5TG ,- 2 - Rámeček trojitý 222 x 80 mm Titanově bílá 5TG ,- 2 - Antracitová 5TG ,- 2 - Dálkové ovládače S425 pro přístroje Siemens Gamma wave Dálkové ovladače RF KNX pro ovládání osvětlení, rolet, žaluzií, vrat nebo světelných nálad, spínání ZAP / VYP, stmívání, nahoru / dolů, scény, jednosměrný přístroj vysílač, bateriové napájení 2 x 1,5 V AA 16 kanálů, antracitová 5WG AB , kanálů, stříbrná 5WG AB ,- 2 - Technická podpora výrobků Siemens Gamma wave: Ing. Zdeněk Gec - tel: , zdenek.gec@siemens.com Strana 9

9 Prostorové termostaty RAA.. Prostorové termostaty, rozsah nastavení žádané teploty 8 až 30 C, přepínací kontakty 24 až 250 V AC, 0,2 až 6 (2,5) A nastavení teploty pod krytem RAA10 330,- 3 C304 nastavení teploty ovládacím kolečkem RAA20 330,- 3 C304 přepínač vypnuto / zapnuto RAA30 350,- 3 C304 přepínač vypnuto / zapnuto, LED indikátor RAA ,- 3 C304 přepínač vypnuto / topení / chlazení RAA40 370,- 3 C304 Prostorové termostaty pro elektrické vytápění RAA0.. Prostorové termostaty, rozsah nastavení žádané teploty 5 až 30 C, přepínací kontakty 24 až 250 V AC, 0,25 až 16 (6) A nastavení teploty ovládacím kolečkem RAA02.1N 335,- 3 C304 nastavení teploty ovládacím kolečkem, LED indikátor RAA02.16N 350,- 3 C304 nastavení teploty ovládacím kolečkem, přepínač ON/OFF RAA03 375,- 3 C304 Programovatelné prostorové termostaty RDE.. Týdenní programovatelné prostorové termostaty, rozsah nastavení žádané teploty 5 až 35 C, bateriové napájení 3 V DC (2xAAA), přepínací kontakty 24 až 250 V AC, 6 (2,5) A vestavěné teplotní čidlo RDE ,- 3 C303 vestavěné teplotní čidlo, možnost připojení odděleného teplotního čidla RDE ,- 3 C303 Oddělené teplotní čidlo k RDE20.1, 0 až 40 C, NTC, 3kOhm při 25 C prostorové provedení QAA32 390, kabelové provedení QAH11 260, Montážní sada pro teplotní čidlo QAH11, QAH11.1 pro montáž jako příložné čidlo ARG , Přídavný releový modul pro RDE10.1 a RDE20.1 (nelze použít pro RDE10.1DHW) 230 V AC, 16 (2) A SEZ16 295,- 3 - Týdenní programovatelný termostat, s nezávislým časovým řízením ohřevu TUV, rozsah nastavení prostorové teploty 5 až 35 C, bateriové napájení 3 V DC (2xAA), 2x přepínací kontakty 24 až 250 V AC, 5 (2) A výstup pro vytápění a pro řízení ohřevu TUV s nezávislým časovým programem RDE10.1DHW 1 955, Strana 10

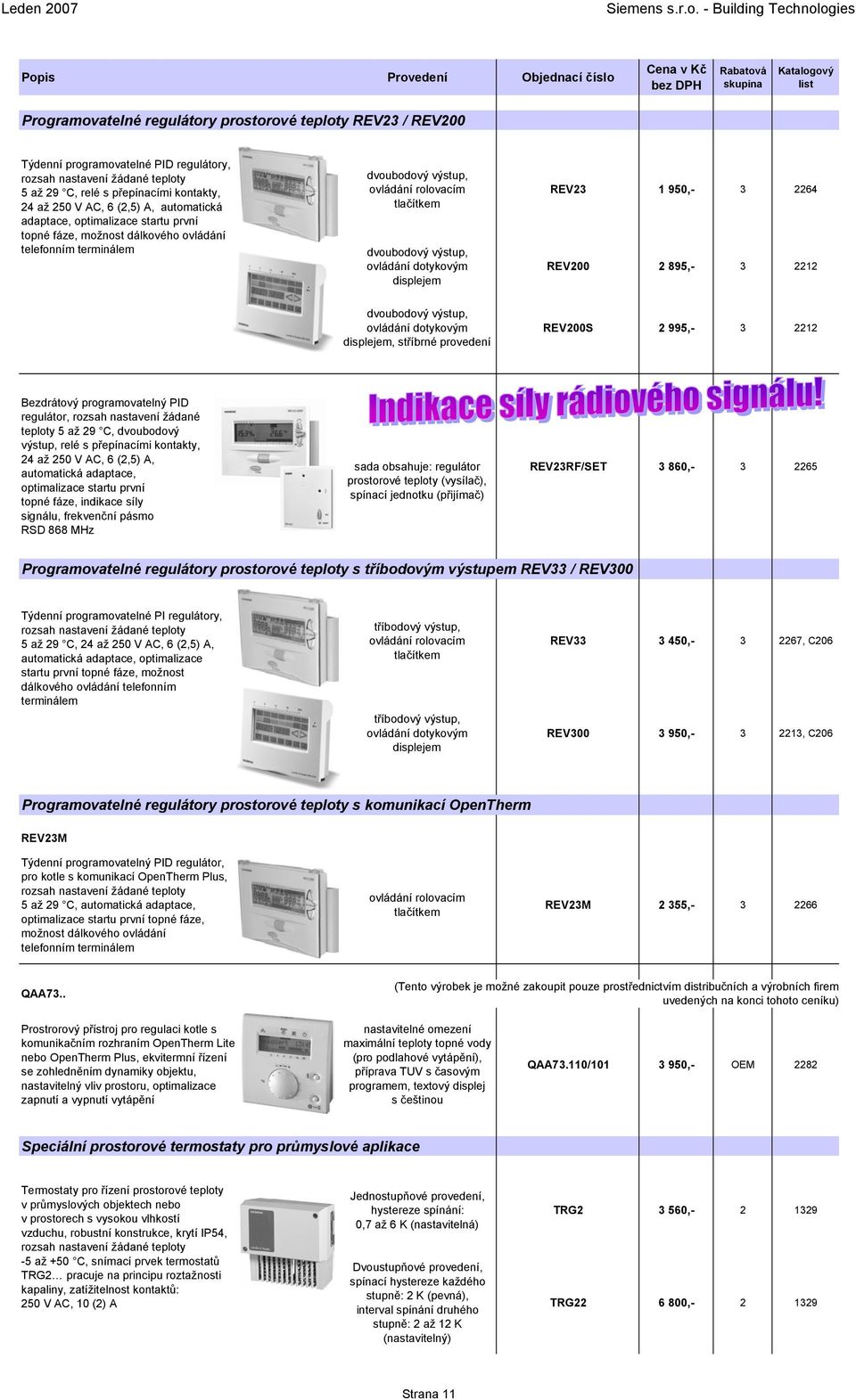

10 Programovatelné regulátory prostorové teploty REV23 / REV200 Týdenní programovatelné PID regulátory, rozsah nastavení žádané teploty 5 až 29 C, relé s přepínacími kontakty, 24 až 250 V AC, 6 (2,5) A, automatická adaptace, optimalizace startu první topné fáze, možnost dálkového ovládání telefonním terminálem dvoubodový výstup, ovládání rolovacím tlačítkem dvoubodový výstup, ovládání dotykovým displejem REV , REV , dvoubodový výstup, ovládání dotykovým displejem, stříbrné provedení REV200S 2 995, Bezdrátový programovatelný PID regulátor, rozsah nastavení žádané teploty 5 až 29 C, dvoubodový výstup, relé s přepínacími kontakty, 24 až 250 V AC, 6 (2,5) A, automatická adaptace, optimalizace startu první topné fáze, indikace síly signálu, frekvenční pásmo RSD 868 MHz sada obsahuje: regulátor prostorové teploty (vysílač), spínací jednotku (přijímač) REV23RF/SET 3 860, Programovatelné regulátory prostorové teploty s tříbodovým výstupem REV33 / REV300 Týdenní programovatelné PI regulátory, rozsah nastavení žádané teploty 5 až 29 C, 24 až 250 V AC, 6 (2,5) A, automatická adaptace, optimalizace startu první topné fáze, možnost dálkového ovládání telefonním terminálem tříbodový výstup, ovládání rolovacím tlačítkem tříbodový výstup, ovládání dotykovým displejem REV , , C206 REV , , C206 Programovatelné regulátory prostorové teploty s komunikací OpenTherm REV23M Týdenní programovatelný PID regulátor, pro kotle s komunikací OpenTherm Plus, rozsah nastavení žádané teploty 5 až 29 C, automatická adaptace, optimalizace startu první topné fáze, možnost dálkového ovládání telefonním terminálem ovládání rolovacím tlačítkem REV23M 2 355, QAA73.. (Tento výrobek je možné zakoupit pouze prostřednictvím distribučních a výrobních firem uvedených na konci tohoto ceníku) Prostrorový přístroj pro regulaci kotle s komunikačním rozhraním OpenTherm Lite nebo OpenTherm Plus, ekvitermní řízení se zohledněním dynamiky objektu, nastavitelný vliv prostoru, optimalizace zapnutí a vypnutí vytápění nastavitelné omezení maximální teploty topné vody (pro podlahové vytápění), příprava TUV s časovým programem, textový displej s češtinou QAA73.110/ ,- OEM 2282 Speciální prostorové termostaty pro průmyslové aplikace Termostaty pro řízení prostorové teploty v průmyslových objektech nebo v prostorech s vysokou vlhkostí vzduchu, robustní konstrukce, krytí IP54, rozsah nastavení žádané teploty -5 až +50 C, snímací prvek termostatů TRG2 pracuje na principu roztažnosti kapaliny, zatížitelnost kontaktů: 250 V AC, 10 (2) A Jednostupňové provedení, hystereze spínání: 0,7 až 6 K (nastavitelná) Dvoustupňové provedení, spínací hystereze každého stupně: 2 K (pevná), interval spínání druhého stupně: 2 až 12 K (nastavitelný) TRG , TRG , Strana 11

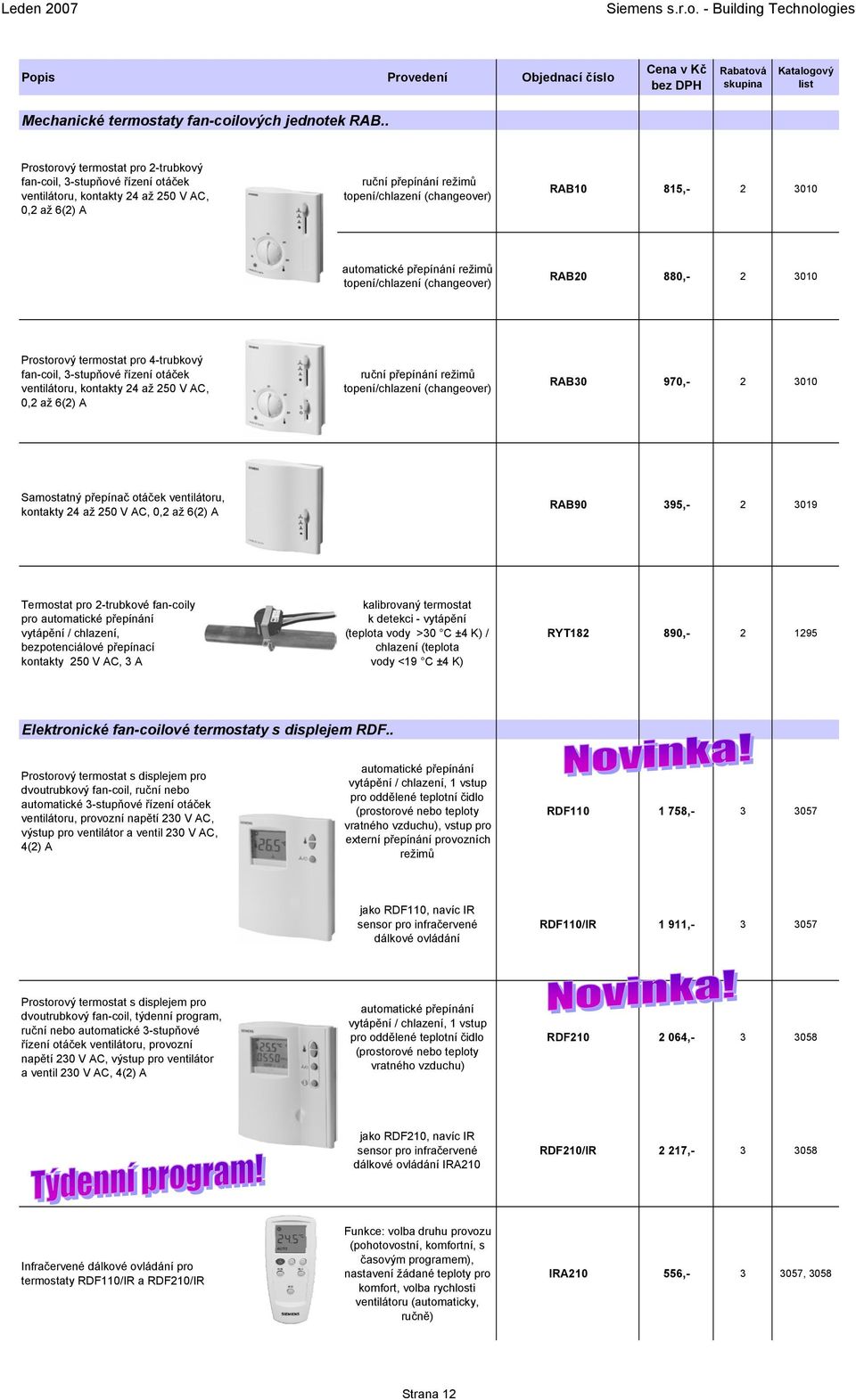

11 Mechanické termostaty fan-coilových jednotek RAB.. Prostorový termostat pro 2-trubkový fan-coil, 3-stupňové řízení otáček ventilátoru, kontakty 24 až 250 V AC, 0,2 až 6(2) A ruční přepínání režimů topení/chlazení (changeover) RAB10 815, automatické přepínání režimů topení/chlazení (changeover) RAB20 880, Prostorový termostat pro 4-trubkový fan-coil, 3-stupňové řízení otáček ventilátoru, kontakty 24 až 250 V AC, 0,2 až 6(2) A ruční přepínání režimů topení/chlazení (changeover) RAB30 970, Samostatný přepínač otáček ventilátoru, kontakty 24 až 250 V AC, 0,2 až 6(2) A RAB90 395, Termostat pro 2-trubkové fan-coily pro automatické přepínání vytápění / chlazení, bezpotenciálové přepínací kontakty 250 V AC, 3 A kalibrovaný termostat k detekci - vytápění (teplota vody >30 C ±4 K) / chlazení (teplota vody <19 C ±4 K) RYT , Elektronické fan-coilové termostaty s displejem RDF.. Prostorový termostat s displejem pro dvoutrubkový fan-coil, ruční nebo automatické 3-stupňové řízení otáček ventilátoru, provozní napětí 230 V AC, výstup pro ventilátor a ventil 230 V AC, 4(2) A automatické přepínání vytápění / chlazení, 1 vstup pro oddělené teplotní čidlo (prostorové nebo teploty vratného vzduchu), vstup pro externí přepínání provozních režimů RDF , jako RDF110, navíc IR sensor pro infračervené dálkové ovládání RDF110/IR 1 911, Prostorový termostat s displejem pro dvoutrubkový fan-coil, týdenní program, ruční nebo automatické 3-stupňové řízení otáček ventilátoru, provozní napětí 230 V AC, výstup pro ventilátor a ventil 230 V AC, 4(2) A automatické přepínání vytápění / chlazení, 1 vstup pro oddělené teplotní čidlo (prostorové nebo teploty vratného vzduchu) RDF , jako RDF210, navíc IR sensor pro infračervené dálkové ovládání IRA210 RDF210/IR 2 217, Infračervené dálkové ovládání pro termostaty RDF110/IR a RDF210/IR Funkce: volba druhu provozu (pohotovostní, komfortní, s časovým programem), nastavení žádané teploty pro komfort, volba rychlosti ventilátoru (automaticky, ručně) IRA , , 3058 Strana 12

12 Elektronické fan-coilové termostaty a regulátory s displejem RDF.. Regulátor prostorové teploty s displejem pro dvoutrubkový fan-coil, ruční 3-stupňové řízení otáček ventilátoru, provozní napětí 230 V AC automatické přepínání vytápění / chlazení, vstup pro oddělené teplotní čidlo (prostorové nebo teploty vratného vzduchu), vstup pro externí přepínání provozních režimů RDF , ruční přepínání vytápění / chlazení RDF , výstupy pro ventil a elektrický dohřev, automatické přepínání vytápění / chlazení, vstup pro externí přepínání provozních režimů RDF , Regulátor prostorové teploty s displejem pro čtyřtrubkový fan-coil, ruční 3-stupňové řízení otáček ventilátoru, provozní napětí 230 V AC automatické přepínání vytápění / chlazení, vstup pro čidlo teploty vratného vzduchu, vstup pro externí přepínání provozních režimů RDF , Regulátor prostorové teploty s displejem pro dvoutrubkový fan-coil, ruční 3-stupňové řízení otáček ventilátoru, provozní napětí 24 V AC PI regulace, řídící výstup pro ventil 0 až 10 V, automatické přepínání vytápění / chlazení, vstup pro externí přepínání provozních režimů RDF , Regulátor prostorové teploty s displejem pro dvoutrubkový fan-coil, ruční 3-stupňové řízení otáček ventilátoru, provozní napětí 230 V AC PI regulace, tříbodový řídící výstup ventilu, automatické přepínání vytápění / chlazení, vstup pro externí přepínání provozních režimů RDF , Fan-coilový regulátor s týdenním programem s automatickým řízením ventilátoru QAX850 / RRV851 Prostorová jednotka pro regulátor RRV851. Propojení s regulátorem dvoužilovým krouceným kabelem. Nastavení týdenního programu, žádané teploty pro komfort a útlum, volba provozního režimu, volba rychlosti ventilátoru (ručně nebo automaticky) Podsvětlený LCD displej, LED signalizace zapnutí výstupu QAX , Regulátor prostorové teploty, beznapěťové reléové výstupy pro ventilátor 6 (4) A, bezpotenciálové výstupy pro vytápění / chlazení 3 (1) A, napájení 230 V AC, další výstup pro dohřev nebo nouzové vytápění, vstup pro oddělené NTC čidlo, 2-bodové nebo 3-bodové řízení pohonů Dvou nebo čtyřtrubkový fan-coil, VZT vytápěcí / chladicí jednotky, kompresorové chladicí systémy RRV , Teplotní čidla pro regulátory RDF a RRV851 Oddělené teplotní čidlo NTC k regulátorům RDF a RRV85 prostorové provedení, 0 až 40 C, 3kOhm při 25 C QAA32 390, Teplotní čidlo NTC k RDF a RRV851, pro přepínání vytápění/chlazení nebo pro měření teploty vratného vzduchu kabelové provedení, 0 až 40 C, 3kOhm při 25 C QAH , Montážní sada pro teplotní čidlo QAH11, QAH11.1 pro montáž jako příložné čidlo ARG , Strana 13

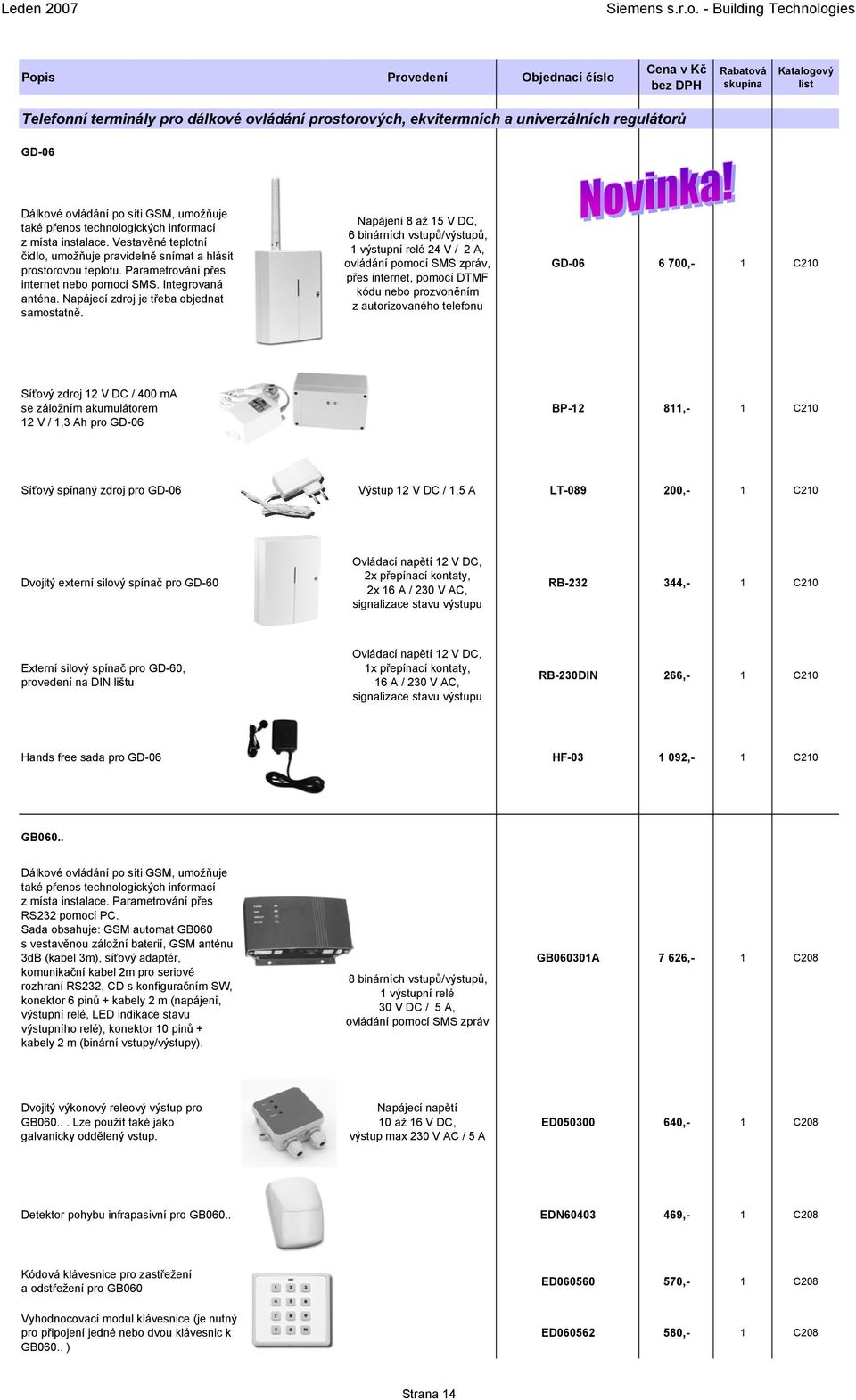

13 Telefonní terminály pro dálkové ovládání prostorových, ekvitermních a univerzálních regulátorů GD-06 Dálkové ovládání po síti GSM, umožňuje také přenos technologických informací z místa instalace. Vestavěné teplotní čidlo, umožňuje pravidelně snímat a hlásit prostorovou teplotu. Parametrování přes internet nebo pomocí SMS. Integrovaná anténa. Napájecí zdroj je třeba objednat samostatně. Napájení 8 až 15 V DC, 6 binárních vstupů/výstupů, 1 výstupní relé 24 V / 2 A, ovládání pomocí SMS zpráv, přes internet, pomocí DTMF kódu nebo prozvoněním z autorizovaného telefonu GD ,- 1 C210 Síťový zdroj 12 V DC / 400 ma se záložním akumulátorem 12 V / 1,3 Ah pro GD-06 BP ,- 1 C210 Síťový spínaný zdroj pro GD-06 Výstup 12 V DC / 1,5 A LT ,- 1 C210 Dvojitý externí silový spínač pro GD-60 Ovládací napětí 12 V DC, 2x přepínací kontaty, 2x 16 A / 230 V AC, signalizace stavu výstupu RB ,- 1 C210 Externí silový spínač pro GD-60, provedení na DIN lištu Ovládací napětí 12 V DC, 1x přepínací kontaty, 16 A / 230 V AC, signalizace stavu výstupu RB-230DIN 266,- 1 C210 Hands free sada pro GD-06 HF ,- 1 C210 GB060.. Dálkové ovládání po síti GSM, umožňuje také přenos technologických informací z místa instalace. Parametrování přes RS232 pomocí PC. Sada obsahuje: GSM automat GB060 s vestavěnou záložní baterií, GSM anténu 3dB (kabel 3m), síťový adaptér, komunikační kabel 2m pro seriové rozhraní RS232, CD s konfiguračním SW, konektor 6 pinů + kabely 2 m (napájení, výstupní relé, LED indikace stavu výstupního relé), konektor 10 pinů + kabely 2 m (binární vstupy/výstupy). 8 binárních vstupů/výstupů, 1 výstupní relé 30 V DC / 5 A, ovládání pomocí SMS zpráv GB060301A 7 626,- 1 C208 Dvojitý výkonový releový výstup pro GB Lze použít také jako galvanicky oddělený vstup. Napájecí napětí 10 až 16 V DC, výstup max 230 V AC / 5 A ED ,- 1 C208 Detektor pohybu infrapasivní pro GB060.. EDN ,- 1 C208 Kódová klávesnice pro zastřežení a odstřežení pro GB060 Vyhodnocovací modul klávesnice (je nutný pro připojení jedné nebo dvou klávesnic k GB060.. ) ED ,- 1 C208 ED ,- 1 C208 Strana 14

14 Ruční hlavice Ruční hlavice, připojovací závit M30 x 1,5 ATN4 25, Termostatické hlavice Termostatické hlavice, kapalinové teplotní čidlo, připojovací závit M30 x 1,5 mm s nulovou polohou, nastavitelný rozsah teplot 0 až 28 C RTN51 220, provedení s odděleným čidlem, délka kapiláry 2 m, nastavitelný rozsah teplot 0 až 28 C RTN71 740, provedení s odděleným ovládáním, délka kapiláry 2 m, nastavitelný rozsah teplot 0 až 28 C RTN81 895, Ochranný kryt pro termostatické hlavice ochrana termostatické hlavice před odcizením a termostatického ventilu před změnou přednastavení ATN2 63, Regulační a uzavírací šroubení pro otopná tělesa ADN.. Přímé provedení 3/8, DN10, kv = 0,15 až 1,8 ADN10 119, /2, DN15, kv = 0,2 až 2,5 ADN15 137, /4, DN20, kv = 0,2 až 3,0 ADN20 179, AEN.. Rohové provedení 3/8, DN10, kv = 0,15 až 1,8 AEN10 119, /2, DN15, kv = 0,2 až 2,5 AEN15 137, /4, DN20, kv = 0,2 až 3,0 AEN20 179, Strana 15

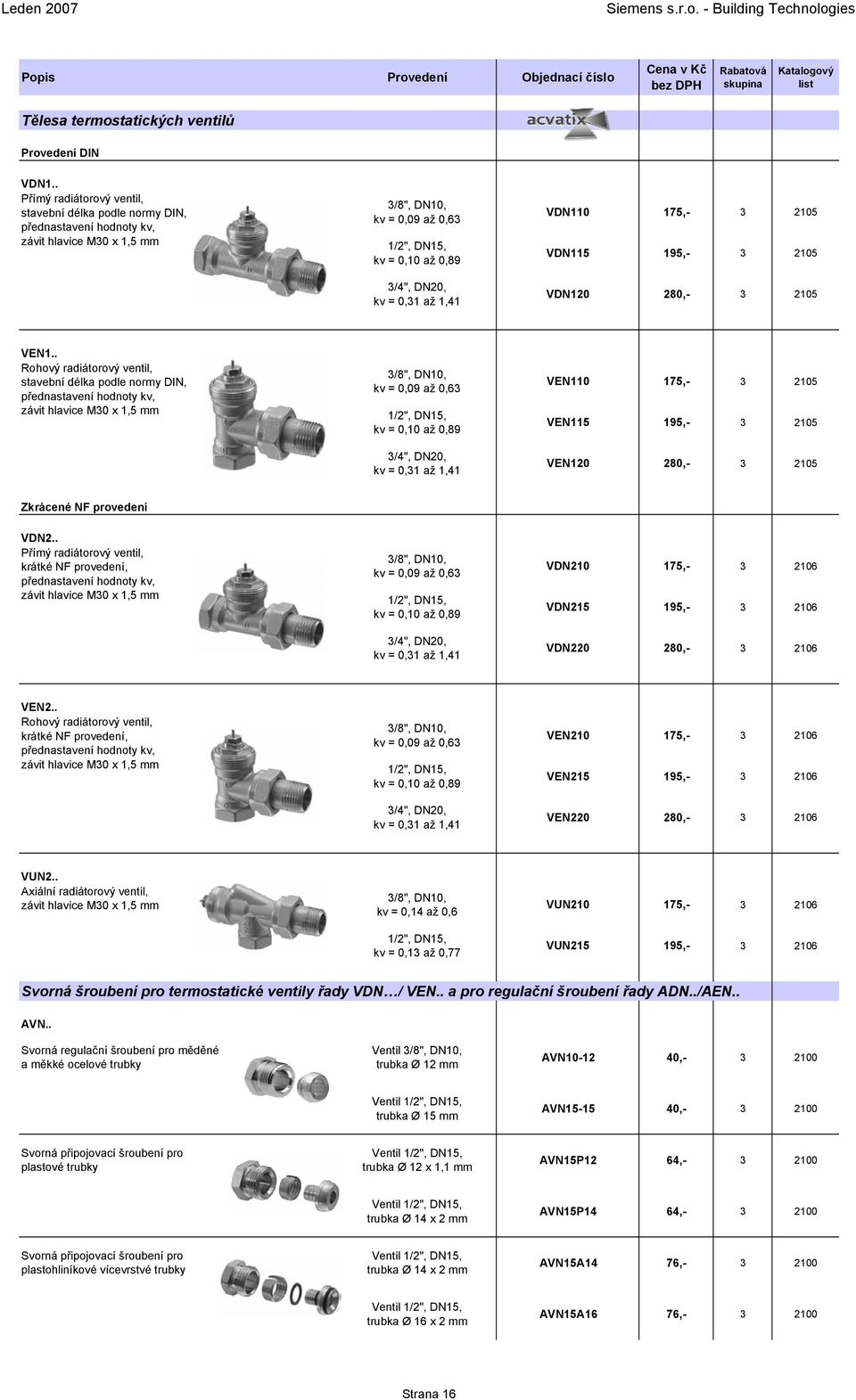

15 Tělesa termostatických ventilů Provedení DIN VDN1.. Přímý radiátorový ventil, stavební délka podle normy DIN, přednastavení hodnoty kv, závit hlavice M30 x 1,5 mm 3/8", DN10, kv = 0,09 až 0,63 1/2", DN15, kv = 0,10 až 0,89 3/4", DN20, kv = 0,31 až 1,41 VDN , VDN , VDN , VEN1.. Rohový radiátorový ventil, stavební délka podle normy DIN, přednastavení hodnoty kv, závit hlavice M30 x 1,5 mm 3/8", DN10, kv = 0,09 až 0,63 1/2", DN15, kv = 0,10 až 0,89 3/4", DN20, kv = 0,31 až 1,41 VEN , VEN , VEN , Zkrácené NF provedení VDN2.. Přímý radiátorový ventil, krátké NF provedení, přednastavení hodnoty kv, závit hlavice M30 x 1,5 mm 3/8", DN10, kv = 0,09 až 0,63 1/2", DN15, kv = 0,10 až 0,89 3/4", DN20, kv = 0,31 až 1,41 VDN , VDN , VDN , VEN2.. Rohový radiátorový ventil, krátké NF provedení, přednastavení hodnoty kv, závit hlavice M30 x 1,5 mm 3/8", DN10, kv = 0,09 až 0,63 1/2", DN15, kv = 0,10 až 0,89 3/4", DN20, kv = 0,31 až 1,41 VEN , VEN , VEN , VUN2.. Axiální radiátorový ventil, závit hlavice M30 x 1,5 mm 3/8", DN10, kv = 0,14 až 0,6 1/2", DN15, kv = 0,13 až 0,77 VUN , VUN , Svorná šroubení pro termostatické ventily řady VDN / VEN.. a pro regulační šroubení řady ADN../AEN.. AVN.. Svorná regulační šroubení pro měděné a měkké ocelové trubky Ventil 3/8", DN10, trubka Ø 12 mm AVN , Ventil 1/2", DN15, trubka Ø 15 mm AVN , Svorná připojovací šroubení pro plastové trubky Ventil 1/2", DN15, trubka Ø 12 x 1,1 mm AVN15P12 64, Ventil 1/2", DN15, trubka Ø 14 x 2 mm AVN15P14 64, Svorná připojovací šroubení pro plastohliníkové vícevrstvé trubky Ventil 1/2", DN15, trubka Ø 14 x 2 mm AVN15A14 76, Ventil 1/2", DN15, trubka Ø 16 x 2 mm AVN15A16 76, Strana 16

16 Radiátorové ventily s regulátorem diferenčního tlaku a průtočného množství Rozsah použití Typ provedení Přímé provedení NF-zkrácené DIN Jmenovitý diferenční tlak na regulační kuželce 0,05 bar DN10, nominální průtok 45 l/h (25 až 67 l/h s hlavicí, 45 až 104 l/h s pohonem) VPD210A-45 VPD110A , DN10, nominální průtok 90 l/h (57 až 123 l/h s hlavicí, 90 až 185 l/h s pohonem) VPD210A-90 VPD110A , DN10, nominální průtok 145 l/h (86 až 207 l/h s hlavicí, 145 až 318 l/h s pohonem) VPD210A-145 VPD110A , DN15, nominální průtok 45 l/h VPD215A-45 VPD115A , DN15, nominální průtok 90 l/h VPD215A-90 VPD115A , DN15, nominální průtok 145 l/h VPD215A-145 VPD115A , Jmenovitý diferenční tlak na regulační kuželce 0,1 bar DN10, nominální průtok 60 l/h (31 až 89 l/h s hlavicí, 60 až 132 l/h s pohonem) VPD210B-60 VPD110B , DN10, nominální průtok 120 l/h (67 až 173 l/h s hlavicí, 120 až 263 l/h s pohonem) VPD210B-120 VPD110B , DN10, nominální průtok 200 l/h (95 až 311 l/h s hlavicí, 200 až 483 l/h s pohonem) VPD210B-200 VPD110B , DN15, nominální průtok 60 l/h (31 až 89 l/h s hlavicí, 60 až 132 l/h s pohonem) VPD215B-60 VPD115B , DN15, nominální průtok 120 l/h (67 až 173 l/h s hlavicí, 120 až 263 l/h s pohonem) VPD215B-120 VPD115B , DN15, nominální průtok 200 l/h (95 až 311 l/h s hlavicí, 200 až 483 l/h s pohonem) VPD215B-200 VPD115B , Rohové provedení Jmenovitý dierenční tlak na regulační kuželce 0,05 bar DN10, nominální průtok 45 l/h (25 až 67 l/h s hlavicí, 45 až 104 l/h s pohonem) VPE210A-45 VPE110A , DN10, nominální průtok 90 l/h (57 až 123 l/h s hlavicí, 90 až 185 l/h s pohonem) VPE210A-90 VPE110A , DN10, nominální průtok 145 l/h (86 až 207 l/h s hlavicí, 145 až 318 l/h s pohonem) VPE210A-145 VPE110A , DN15, nominální průtok 45 l/h (25 až 67 l/h s hlavicí, 45 až 104 l/h s pohonem) VPE215A-45 VPE115A , DN15, nominální průtok 90 l/h VPE215A-90 VPE115A , DN15, nominální průtok 145 l/h VPE215A-145 VPE115A , Jmenovitý dif. tlak na regulační kuželce 0,1 bar DN10, nominální průtok 60 l/h VPE210B-60 VPE110B , DN10, nominální průtok 120 l/h VPE210B-120 VPE110B , DN10, nominální průtok 200 l/h (95 až 311 l/h s hlavicí, 200 až 483 l/h s pohonem) VPE210B-200 VPE110B , DN15, nominální průtok 60 l/h (31 až 89 l/h s hlavicí, 60 až 132 l/h s pohonem) VPE215B-60 VPE115B , DN15, nominální průtok 120 l/h (67 až 173 l/h s hlavicí, 120 až 263 l/h s pohonem) VPE215B-120 VPE115B , DN15, nominální průtok 200 l/h (95 až 311 l/h s hlavicí, 200 až 483 l/h s pohonem) VPE215B-200 VPE115B , Svorná připojovací šroubení pro kombiventily řady VPD.. / VPE AV..-C.. Svorná šroubení pro měděné a měkké ocelové trubky Ventil DN10, trubka Ø 12 mm AV10-C12 16,- 3 - Ventil DN15, trubka Ø 15 mm AV15-C15 26,- 3 - Strana 17

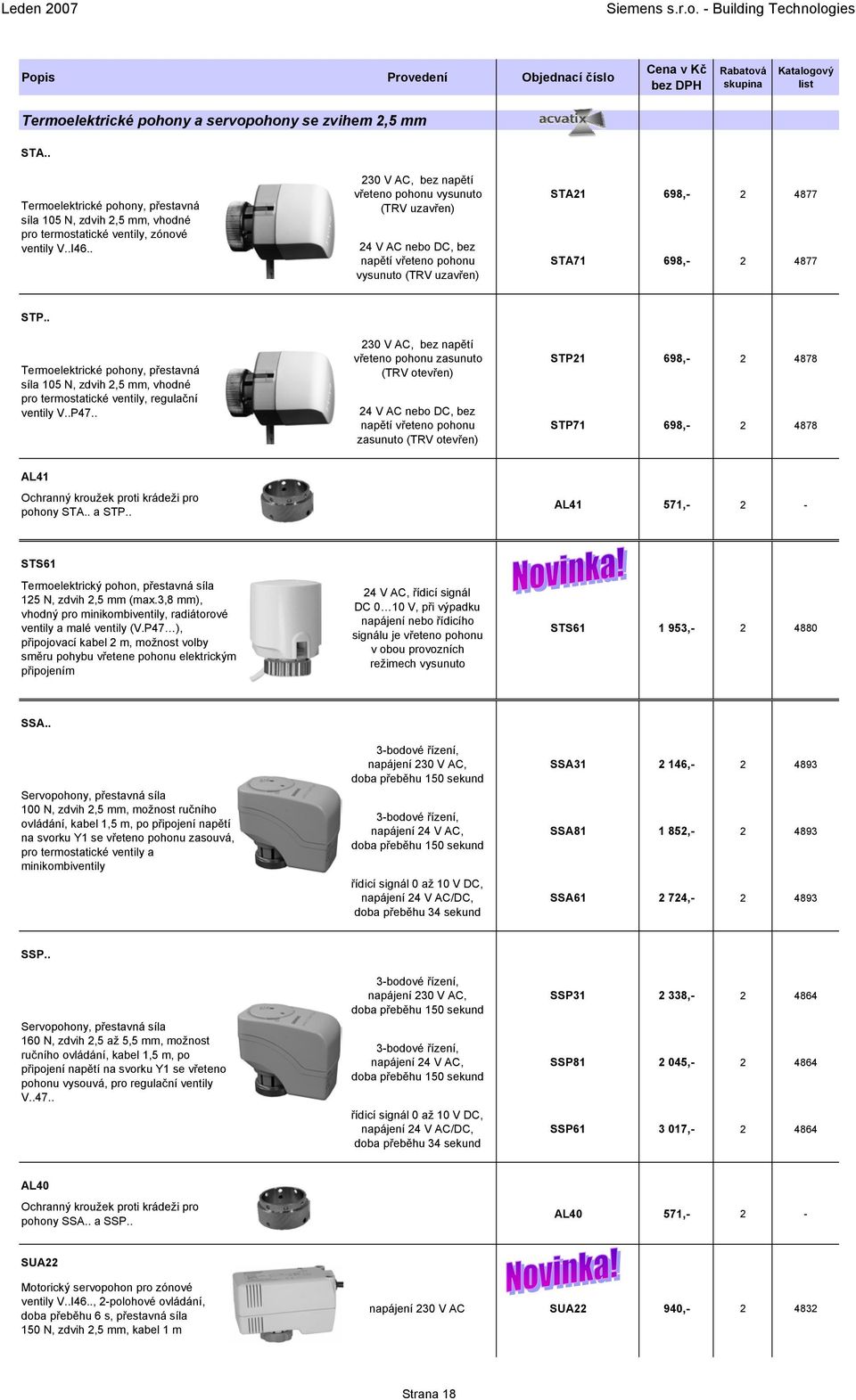

17 Termoelektrické pohony a servopohony se zvihem 2,5 mm STA.. Termoelektrické pohony, přestavná síla 105 N, zdvih 2,5 mm, vhodné pro termostatické ventily, zónové ventily V..I V AC, bez napětí vřeteno pohonu vysunuto (TRV uzavřen) 24 V AC nebo DC, bez napětí vřeteno pohonu vysunuto (TRV uzavřen) STA21 698, STA71 698, STP.. Termoelektrické pohony, přestavná síla 105 N, zdvih 2,5 mm, vhodné pro termostatické ventily, regulační ventily V..P V AC, bez napětí vřeteno pohonu zasunuto (TRV otevřen) 24 V AC nebo DC, bez napětí vřeteno pohonu zasunuto (TRV otevřen) STP21 698, STP71 698, AL41 Ochranný kroužek proti krádeži pro pohony STA.. a STP.. AL41 571,- 2 - STS61 Termoelektrický pohon, přestavná síla 125 N, zdvih 2,5 mm (max.3,8 mm), vhodný pro minikombiventily, radiátorové ventily a malé ventily (V.P47 ), připojovací kabel 2 m, možnost volby směru pohybu vřetene pohonu elektrickým připojením 24 V AC, řídicí signál DC 0 10 V, při výpadku napájení nebo řídicího signálu je vřeteno pohonu v obou provozních režimech vysunuto STS , SSA.. Servopohony, přestavná síla 100 N, zdvih 2,5 mm, možnost ručního ovládání, kabel 1,5 m, po připojení napětí na svorku Y1 se vřeteno pohonu zasouvá, pro termostatické ventily a minikombiventily 3-bodové řízení, napájení 230 V AC, doba přeběhu 150 sekund 3-bodové řízení, napájení 24 V AC, doba přeběhu 150 sekund řídicí signál 0 až 10 V DC, napájení 24 V AC/DC, doba přeběhu 34 sekund SSA , SSA , SSA , SSP.. Servopohony, přestavná síla 160 N, zdvih 2,5 až 5,5 mm, možnost ručního ovládání, kabel 1,5 m, po připojení napětí na svorku Y1 se vřeteno pohonu vysouvá, pro regulační ventily V bodové řízení, napájení 230 V AC, doba přeběhu 150 sekund 3-bodové řízení, napájení 24 V AC, doba přeběhu 150 sekund řídicí signál 0 až 10 V DC, napájení 24 V AC/DC, doba přeběhu 34 sekund SSP , SSP , SSP , AL40 Ochranný kroužek proti krádeži pro pohony SSA.. a SSP.. AL40 571,- 2 - SUA22 Motorický servopohon pro zónové ventily V..I46.., 2-polohové ovládání, doba přeběhu 6 s, přestavná síla 150 N, zdvih 2,5 mm, kabel 1 m napájení 230 V AC SUA22 940, Strana 18

18 SFA.. Motorické servopohony pro zónové ventily V..I46.., 2-polohové ovládání, zpětná pružina, 40 s, přestavná síla 105 N, zdvih 2,5 mm, možnost ručního ovládání, kabel 1,8 m napájení 230 V AC SFA21/ , napájení 24 V AC SFA71/ , SFP.. Motorické servopohony pro zónové ventily V.P47.., 2-polohové ovládání, zpětná pružina, 40 s, přestavná síla 105 N, zdvih 2,5 mm, možnost ručního ovládání, kabel 1,8 m napájení 230 V AC SFP21/ , napájení 24 V AC SFP71/ , Elektrický pomocný spínač pro dodatečnou montáž na pohony řady SFA.. a SFP.., spíná přibližně v polovině zdvihu pohonu, kabel 1,8 m Závitová šroubení s plochým těsněním přepínací kontakt 1 A / 250 V AC ASC2.1/18 509, , 4865 ALG...2 Sada závitových šroubení pro 2-cestné ventily; sada obsahuje: 2 převlečné matice, 2 závitové nátrubky, 2 plochá těsnění; materiál temperovaná litina, fosforizovaný povrch, olejový nátěr. G - vnitřní závit pro připojení k ventilu R - vnější závit pro připojení k potrubí Rp - vnitřní závit pro připojení k potrubí Matice G 3/4", šroubení Rp 3/8" ALG ,- 2 - Matice G 1/2", šroubení R 3/8" ALG ,- 2 - Matice G 3/4", šroubení R 1/2" ALG ,- 2 - Matice G 1", šroubení Rp 1/2" ALG ,- 2 - Matice G 1 1/4", šroubení Rp 3/4" ALG ,- 2 - Matice G 1 1/2", šroubení Rp 1" ALG ,- 2 - Matice G 2", šroubení Rp 1 1/4" ALG ,- 2 - Matice G 2 1/4", šroubení Rp 1 1/2" ALG ,- 2 - Matice G 2 3/4", šroubení Rp 2" ALG ,- 2 - ALG 3 Sada závitových šroubení pro 3-cestné ventily; sada obsahuje: 3 převlečné matice, 3 závitové nátrubky, 3 plochá těsnění; materiál temperovaná litina, fosforizovaný povrch, olejový nátěr. G - vnitřní závit pro připojení k ventilu R - vnější závit pro připojení k potrubí Rp - vnitřní závit pro připojení k potrubí Matice G 3/4", šroubení Rp 3/8" ALG ,- 2 - Matice G 1/2", šroubení R 3/8" ALG ,- 2 - Matice G 3/4", šroubení R 1/2" ALG ,- 2 - Matice G 1", šroubení Rp 1/2" ALG ,- 2 - Matice G 1 1/4", šroubení Rp 3/4" ALG ,- 2 - Matice G 1 1/2", šroubení Rp 1" ALG ,- 2 - Matice G 2", šroubení Rp 1 1/4" ALG ,- 2 - Matice G 2 1/4", šroubení Rp 1 1/2" ALG ,- 2 - Matice G 2 3/4", šroubení Rp 2" ALG ,- 2 - Dvoucestné a trojcestné ventily se zdvihem 2,5 mm VVI46.. Přímé zónové ventily PN 16, zdvih 2,5 mm, 1 až 110 C, vnitřní závit, bronz, pro použití s pohony SFA, STA (bez napětí ventil uzavřen) / STP (bez napětí ventil otevřen) a s pohony SSA DN 15, kv = 2,0 VVI , DN 20, kv = 3,5 VVI , DN 25, kv = 5,0 VVI , VXI46.. Trojcestné rozdělovací a směšovací ventily PN 16, zdvih 2,5 mm, 1 až 110 C, vnitřní závit, bronz, pro použití s pohony SFA, STA (bez napětí ventil uzavřen) / STP (bez napětí ventil otevřen) a s ponony SSA DN 15, kv = 2,0 VXI , DN 20, kv = 3,5 VXI , DN 25, kv = 5,0 VXI , Strana 19

19 VVP47.. Přímé regulační ventily PN 16, zdvih 2,5 mm, 2 až 110 C, vnější závit, bronz Rg5, lineární průtoková charakteristika, pro použití s pohony STP (bez napětí ventil uzavřen) / STA (bez napětí ventil otevřen) a s pohony SSP. Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 10, kv = 0,25 (ALG132) DN 10, kv = 0,4 (ALG132) DN 10, kv = 0,63 (ALG132) VVP , VVP , VVP , DN 10, kv = 1,0 (ALG132) VVP , DN 10, kv = 1,6 (ALG132) VVP , DN 15, kv = 2,5 (ALG142) VVP , DN 20, kv = 4,0 (ALG152) VVP , VXP47.. Trojcestné směšovací ventily PN 16, zdvih 2,5 mm, 2 až 110 C, vnější závit, bronz Rg5, lineární průtoková charakteristika v přímém směru i v obtoku, pro použití s pohony STP (bez napětí ventil uzavřen) / STA (bez napětí ventil otevřen) a s pohony SSP. Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 10, kv = 0,25 (ALG133) DN 10, kv = 0,4 (ALG133) DN 10, kv = 0,63 (ALG133) DN 10, kv = 1,0 (ALG133) VXP , VXP , VXP , VXP , DN 10, kv = 1,6 (ALG133) VXP , DN 15, kv = 2,5 (ALG143) VXP , DN 20, kv = 4,0 (ALG153) VXP , VMP47.. Trojcestné směšovací ventily s T obtokem, PN 16, zdvih 2,5 mm, 2 až 110 C, vnější závit, bronz Rg5, lineární průtoková charakteristika v přímém směru i v obtoku, pro použití s pohony STP (bez napětí ventil uzavřen) / STA (bez napětí ventil otevřen) a s pohony SSP. Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 10, kv = 0,25 (2 x ALG132) DN 10, kv = 0,4 (2 x ALG132) DN 10, kv = 0,63 (2 x ALG132) DN 10, kv = 1,0 (2 x ALG132) VMP , VMP , VMP , VMP , DN 10, kv = 1,6 (2 x ALG132) VMP , DN 15, kv = 2,5 (2 x ALG142) VMP , Strana 20

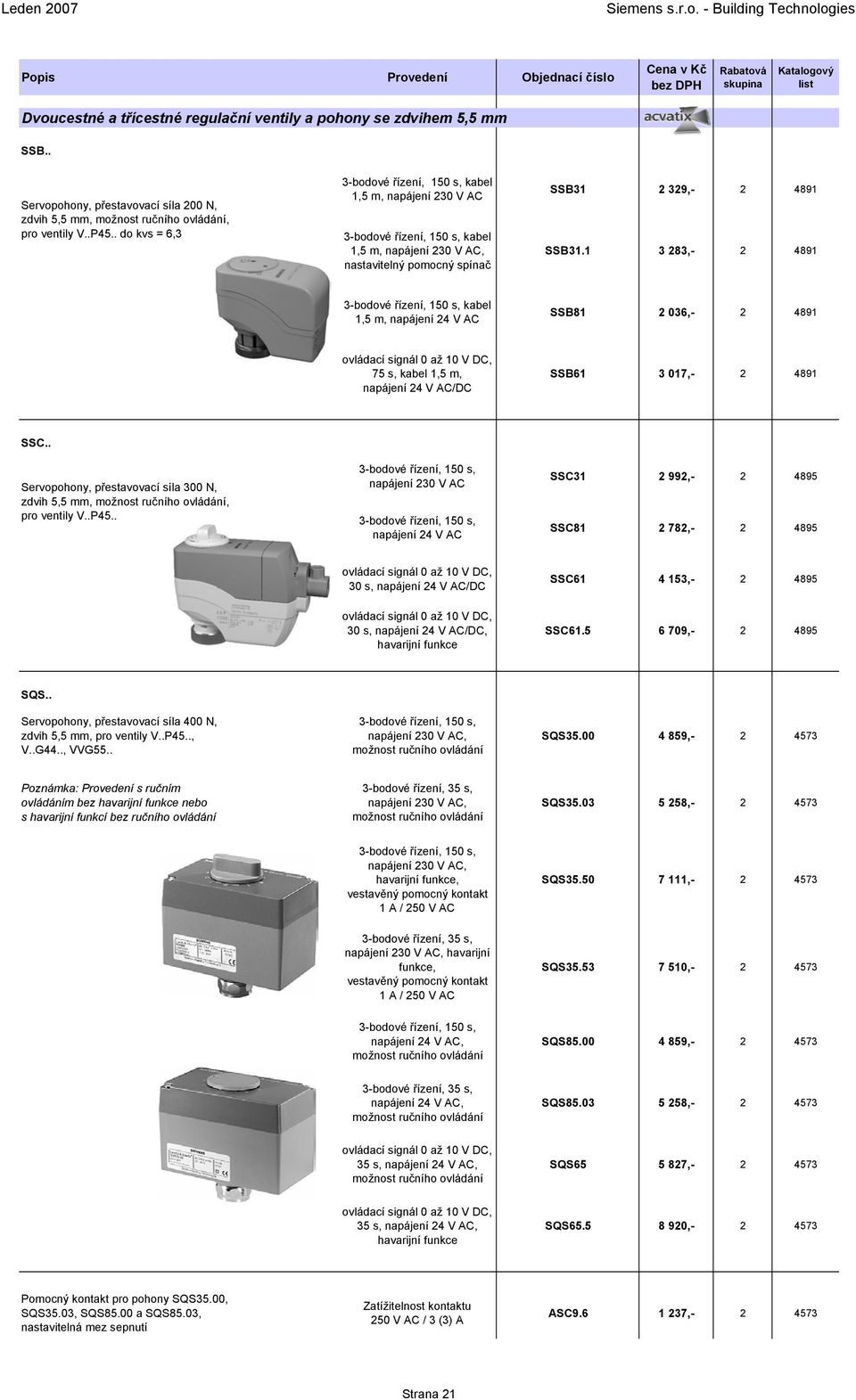

20 Dvoucestné a třícestné regulační ventily a pohony se zdvihem 5,5 mm SSB.. Servopohony, přestavovací síla 200 N, zdvih 5,5 mm, možnost ručního ovládání, pro ventily V..P45.. do kvs = 6,3 3-bodové řízení, 150 s, kabel 1,5 m, napájení 230 V AC 3-bodové řízení, 150 s, kabel 1,5 m, napájení 230 V AC, nastavitelný pomocný spínač SSB , SSB , bodové řízení, 150 s, kabel 1,5 m, napájení 24 V AC SSB , ovládací signál 0 až 10 V DC, 75 s, kabel 1,5 m, napájení 24 V AC/DC SSB , SSC.. Servopohony, přestavovací síla 300 N, zdvih 5,5 mm, možnost ručního ovládání, pro ventily V..P bodové řízení, 150 s, napájení 230 V AC 3-bodové řízení, 150 s, napájení 24 V AC SSC , SSC , ovládací signál 0 až 10 V DC, 30 s, napájení 24 V AC/DC SSC , ovládací signál 0 až 10 V DC, 30 s, napájení 24 V AC/DC, havarijní funkce SSC , SQS.. Servopohony, přestavovací síla 400 N, zdvih 5,5 mm, pro ventily V..P45.., V..G44.., VVG bodové řízení, 150 s, napájení 230 V AC, možnost ručního ovládání SQS , Poznámka: Provedení s ručním ovládáním bez havarijní funkce nebo s havarijní funkcí bez ručního ovládání 3-bodové řízení, 35 s, napájení 230 V AC, možnost ručního ovládání SQS , bodové řízení, 150 s, napájení 230 V AC, havarijní funkce, vestavěný pomocný kontakt 1 A / 250 V AC SQS , bodové řízení, 35 s, napájení 230 V AC, havarijní funkce, vestavěný pomocný kontakt 1 A / 250 V AC SQS , bodové řízení, 150 s, napájení 24 V AC, možnost ručního ovládání SQS , bodové řízení, 35 s, napájení 24 V AC, možnost ručního ovládání SQS , ovládací signál 0 až 10 V DC, 35 s, napájení 24 V AC, možnost ručního ovládání SQS , ovládací signál 0 až 10 V DC, 35 s, napájení 24 V AC, havarijní funkce SQS , Pomocný kontakt pro pohony SQS35.00, SQS35.03, SQS85.00 a SQS85.03, nastavitelná mez sepnutí Zatížitelnost kontaktu 250 V AC / 3 (3) A ASC , Strana 21

21 SXP45.. Regulační sady sestávající ze směšovacího ventilu a servophonu s tříbodovým řídicím signálem: Trojcestné směšovací ventily, PN 16, zdvih 5,5 mm, 1 až 110 C, vnější závit, bronz Rg5, průtoková charakteristika v přímém směru ekviprocentní, v obtoku lineární, ventily lze použít pouze pro směšování, závitové šroubení ALG...3 se objednává samostatně; Servopohony s možností ručního ovládání, doba přeběhu 150 s, kabel 1,5 m DN 10, kv = 1,0 pohon 230 V AC DN 10, kv = 1,6 pohon 230 V AC DN 15, kv = 2,5 pohon 230 V AC DN 20, kv = 4,0 pohon 230 V AC DN 25, kv = 6,3 pohon 230 V AC DN 10, kv = 1,0 pohon 24 V AC DN 10, kv = 1,6 pohon 24 V AC DN 15, kv = 2,5 pohon 24 V AC DN 20, kv = 4,0 pohon 24 V AC DN 25, kv = 6,3 pohon 24 V AC SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 SXP / ,- 2 C402 VVP45.. Dvoucestné regulační ventily PN 16, zdvih 5,5 mm, 2 až 110 C, vnější závit, bronz Rg5, průtoková charakteristika ekviprocentní (do kv = 6,3) nebo lineární (pro kv = 10 až 25), vhodné pohony SSB (200 N, do kv = 6,3) nebo SSC (300 N) Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 10, kv = 0,25 (ALG132) DN 10, kv = 0,4 (ALG132) DN 10, kv = 0,63 (ALG132) DN 10, kv = 1,0 (ALG132) DN 10, kv = 1,6 (ALG132) DN 15, kv = 2,5 (ALG142) DN 20, kv = 4,0 (ALG152) DN 25, kv = 6,3 (ALG202) DN 25, kv = 10 (ALG252) DN 32, kv = 16 (ALG322) DN 40, kv = 25 (ALG402) VVP , VVP , VVP , VVP , VVP , VVP , VVP , VVP , VVP , VVP , VVP , VXP45.. Trojcestné směšovací ventily, PN 16, zdvih 5,5 mm, 2 až 110 C, vnější závit, bronz Rg5, průtoková charakteristika v přímém směru ekviprocentní (do kv = 6,3) nebo lineární (pro kv = 10 až 25), průtoková charakteristika v obtoku lineární, vhodné pohony SSB (200 N, do kv = 6,3) nebo SSC (300 N), ventily lze použít pouze pro směšování. Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 10, kv = 0,25 (ALG133) DN 10, kv = 0,4 (ALG133) DN 10, kv = 0,63 (ALG133) DN 10, kv = 1,0 (ALG133) DN 10, kv = 1,6 (ALG133) DN 15, kv = 2,5 (ALG143) DN 20, kv = 4,0 (ALG153) DN 25, kv = 6,3 (ALG203) DN 25, kv = 10 (ALG253) DN 32, kv = 16 (ALG323) DN 40, kv = 25 (ALG403) VXP , VXP , VXP , VXP , VXP , VXP , VXP , VXP , VXP , VXP , VXP , Strana 22

22 VVG44.. Dvoucestné regulační ventily PN 16, zdvih 5,5 mm, 2 až 120 C, vnější závit, bronz Rg5, lineární průtoková charakteristika, vhodné pohony SQS... (400 N) Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 15, kv = 0,25 (ALG152) DN 15, kv = 0,4 (ALG152) DN 15, kv = 0,63 (ALG152) DN 15, kv = 1,0 (ALG152) DN 15, kv = 1,6 (ALG152) DN 15, kv = 2,5 (ALG152) DN 15, kv = 4,0 (ALG152) DN 20, kv = 6,3 (ALG202) DN 25, kv = 10 (ALG252) DN 32, kv = 16 (ALG322) DN 40, kv = 25 (ALG402) VVG , VVG , VVG , VVG , VVG , VVG , VVG , VVG , VVG , VVG , VVG , VXG44.. Trojcestné směšovací ventily, PN 16, zdvih 5,5 mm, 2 až 120 C, vnější závit, bronz Rg5, lineární průtoková charakteristika v přímém směru i v obtoku, vhodné pohony SQS... (400 N), ventily lze použít pro směšování nebo rozdělování Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 15, kv = 0,25 (ALG153) DN 15, kv = 0,4 (ALG153) DN 15, kv = 0,63 (ALG153) DN 15, kv = 1,0 (ALG153) DN 15, kv = 1,6 (ALG153) DN 15, kv = 2,5 (ALG153) DN 15, kv = 4,0 (ALG153) DN 20, kv = 6,3 (ALG203) DN 25, kv = 10 (ALG253) DN 32, kv = 16 (ALG323) DN 40, kv = 25 (ALG403) VXG , VXG , VXG , VXG , VXG , VXG , VXG , VXG , VXG , VXG , VXG , VVG55.. Dvoucestné regulační ventily PN 25, zdvih 5,5 mm, 2 až 130 C, vnější závit, bronz Rg5, průtoková charakteristika 0 až 50% zdvihu lineární, 50 až 100% zdvihu ekviprocentní, vhodné pohony SQS (400 N) Ve sloupci "provedení" je v závorce uvedeno vhodné závitové šroubení. Toto šroubení není součástí dodávky a je třeba je objednat samostatně. DN 15, kv = 0,25 (ALG122) DN 15, kv = 0,4 (ALG122) DN 15, kv = 0,63 (ALG122) DN 15, kv = 1,0 (ALG122) DN 15, kv = 1,6 (ALG122) DN 15, kv = 2,5 (ALG122) DN 20, kv = 4,0 (ALG152) DN 25, kv = 6,3 (ALG202) VVG , VVG , VVG , VVG , VVG , VVG , VVG , VVG , Strana 23
