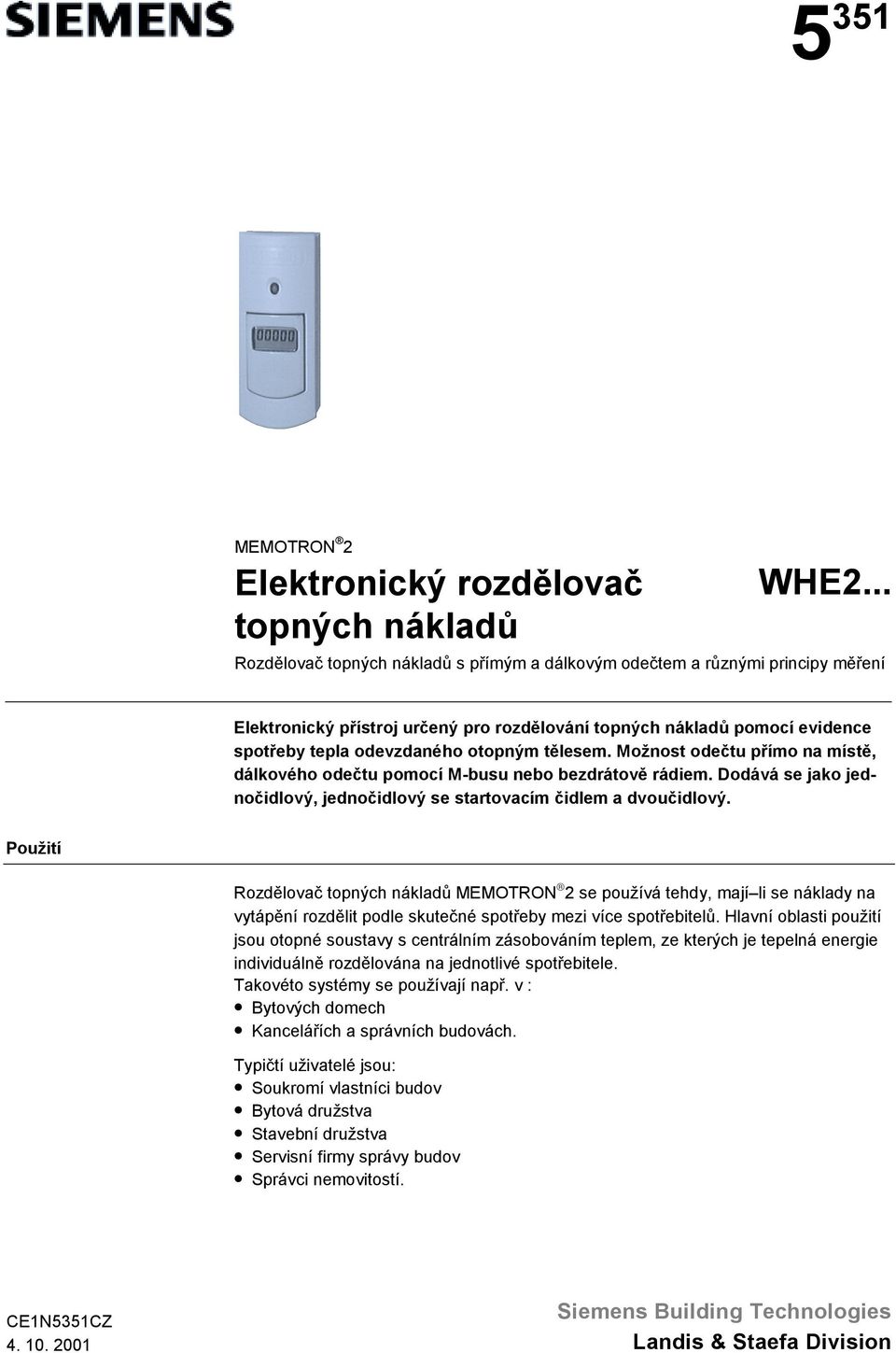

1 5 351 MEMOTRON 2 Elektronický rozdělovač topných nákladů WHE2... Rozdělovač topných nákladů s přímým a dálkovým odečtem a různými principy měření Elektronický přístroj určený pro rozdělování topných nákladů pomocí evidence spotřeby tepla odevzdaného otopným tělesem. Možnost odečtu přímo na místě, dálkového odečtu pomocí M-busu nebo bezdrátově rádiem. Dodává se jako jednočidlový, jednočidlový se startovacím čidlem a dvoučidlový. Použití Rozdělovač topných nákladů MEMOTRON 2 se používá tehdy, mají li se náklady na vytápění rozdělit podle skutečné spotřeby mezi více spotřebitelů. Hlavní oblasti použití jsou otopné soustavy s centrálním zásobováním teplem, ze kterých je tepelná energie individuálně rozdělována na jednotlivé spotřebitele. Takovéto systémy se používají např. v : Bytových domech Kancelářích a správních budovách. Typičtí uživatelé jsou: Soukromí vlastníci budov Bytová družstva Stavební družstva Servisní firmy správy budov Správci nemovitostí. CE1N5351CZ Siemens Building Technologies Landis & Staefa Division

2 Rozdělovač topných nákladů lze použít pro tyto spotřebiče: Článková litinová otopná tělesa Trubková otopná tělesa Desková otopná tělesa s vodorovným nebo svislým prouděním otopné vody Trubkové registry Střední výpočtová teplota otopné vody je od min. 35 C do max. 105 C (závisí na principu měření) Funkce Určení množství odevzdaného tepla otopným tělesem na základě měření a vyhodnocení teploty povrchu otopného tělesa Kumulace spotřeby od posledního dne odečtu Možnost zobrazení spotřeby v předcházejícím roce Zobrazení časového údaje od uvedení do provozu Zobrazení provozních hodin od uvedení do provozu Možnost dálkového odečtu pomocí M-bus nebo rádiem Možnost nastavit datum počátku načítání (na přání) Přenos dat o spotřebě na datovou centrálu OZW...(jen M-bus a rádio) Ochrana proti nedovolené manipulaci: signalizace na displeji a poruchové hlášení v centrále při nedovoleném otevření přístroje (jen M-bus a rádio) Princip měření MEMOTRON 2 se dodává jako jednočidlový, jednočidlový se startovacím čidlem a jako dvoučidlový. Při dodávce jsou naprogramovány tyto základní vyhodnocovací faktory: K chf = 1,28 K c = 2,50 K Q = 6000 Standardně jsou rozdělovače topných nákladů programovány na den odečtu Při objednávce je možno zadat jiný den odečtu. Hodnota spotřeby Když rozdělovač topných nákladů MEMOTRON 2 nepracuje s programovatelnými koeficienty, je nutno před odečtem vypočíst hodnotu spotřeby (VW) z hodnoty odečtu (AW) a K-hodnot specifických pro daný radiátor (K chf und K Q ) : VW = 1,255 * 10-4 * AW * K Q * K chf 1,15 Přehled sortimentu Rozdělovač topných nákladů - jednočidlový MEMOTRON 2 Přístroj s odděleným čidlem WHE2E WHE2E.FR Rozdělovač topných nákladů jednočidlový se startovacím čidlem Komunikace přes M-Bus Komunikace přes M-Bus MEMOTRON 2 Přístroj s odděleným čidelm WHE2 WHE2.FR WHE21 WHE21.FR WHE22 WHE22.FR 2/7

3 Rozdělovač topných nákladů - dvoučidlový WHE2Z WHE2Z.FR WHE22Z WHE22Z.FR Montážní sady a ostatní příslušenství Montážní šablona Montážní šablona WHZ2.ML Plomba Plomba pro WHE2 U V dodávce rozdělovačů topných nákladů WHE2.. nejsou ( s výjimkou přístroje s odděleným čidlem WHE2x.FR) plomby součástí přístroje. Plomby je třeba objednat zvlášť. Montážní sady obsahují tak všechny potřebné komponenty. Pro konkrétní případ montáže je třeba si vybrat vhodnou sadu s příslušnými díly. Existují následující montážní sady pro: Desková otopná tělesa Článková a trubková tělesa Konvektory Lamelová otopná tělesa Hliníková otopná tělesa Montážní sady pro desková tělesa Součástky Varianty Dodávané množství Tepelný můstek Adaptér II 1 kus F Matice se zářezy v čele M kusů F Dříková matice M3 x 8,5 mm 1000 kusů FZ Navařovací svorníky M3 x kusů F Jestliže je třeba použít, podle dané situace, jiné svorníky pro navaření, je třeba si je opatřit v síti odborných velkoobchodů. Montážní sady pro článková tělesa Tepelný můstek Adaptér II 1 kus F Adaptér II/55 1 kus F Rozpěrná matice 14/32 36 mm 1 kus FZ Rozpěrná matice 33/51 55 mm 1 kus FZ Rozpěrná matice krátká 30 mm 100 kusů 01/441 Rozpěrná matice dlouhá 35 mm 100 kusů F Šroub M4 x kusů 01/445 Podle situace při montáži je třeba použít vždy k teplenému můstku patřičnou rozpěrnou matici. Montážní sady pro konvektory Kompletní třmen pro konvektory 1 kus F (třmen, protikus..) Navařovací svorník M3 x kusů 02/572 Matice se zářezy v čele M kusů F /7

4 Montážní sady pro tělesa profilovaná a lamelová Tepelný můstek Adaptér II 1 Kus F x Šroub M4 x Kusů 01/445 2 x Distanční dutinka 5 mm 1 Kus F x Rozpěrka 1 Kus FZ x Šestihranná matice M Kusů F Montážní sady pro trubkové radiátory Tepelný můstek Adaptér II 1 Kus F Adaptér II/55 1 Kus F Rozpěrná matice 36 mm 1 Kus FZ mm 1 Kus FZ Šroub M4 x Kusů 01/445 Podle vzdálenosti mezi trubkami je třeba použít vhodnou rozpěrnou matici Montážní sady pro hliníková tělesa Tepelný můstek Adaptér II 1 Kus F x Roubík 50 Kusů FZ x Šroub M3 x Kusů F x Šroub do plechu C 4,2 x 25 C ( místo roubíku) F Podle způsobu montáže se použijí buď oba šrouby do plechu C 4,2x25, nebo dva roubíky s patřičnými šrouby M 3x25. Technické údaje Zobrazovací jednotka po stisknutí tlačítka se začne měnit v následujícím pořadí a obsahuje následující údaje: 1 aktuální měřená hodnota 5 Typ přístroje a první část 9 K c -hodnota evidenčního čísla přístroje 2 test displeje (bliká) 6 Druhá část evidenčního 10 Provozní hodiny čísla přístroje 3 Datum odečtu 7 K Q -hodnota 11 Hodnota celkové spotřeby 4 Hodnota spotřeby ke dni odečtu 8 K chf -hodnota 4/7

5 Dodatečně je možno naprogramovat následující údaje: 1 programovatelné datum startu (libovolné) 2 jen u WHE22...(rádio) nastartuje až po uzavření přístroje 3 Poruchové hlášení se signalizací data vzniku poruchy Technické údaje Všeobecné údaje Princip měření: Rozsah použití 1) : Jednočidlový Jednočidlový se startovacím čidlem Dvoučidlový Startovací teploty pro načítání: Jednočidlový Jednočidlový se startovacím čidlem nebo dvoučidlový T min,m = 55 C, T max,m = 105 C T min,m = 55 C, T max,m = 105 C T min,m = 35 C, T max,m = 105 C (T Z se vztahuje na zjištěnou teplotu otopné vody) Jednočidlové přístroje T Z = 30 C Jednočidlové přístroje se startovacím T Z = 25 C (při T L = 20 C) čidlem a dvoučidlové přístroje 2) T Z = 30 C (při T L = 30 C) 1) Definice podle ČSN EN 834 T min,m nejnižší střední výpočtová teplota otopné vody, při které může být rozdělovač topných nákladů použit.v jednotrubkových rozvodech je touto teplotou myšlena teplota posledního otopného tělesa větve. T max,m nejvyšší střední výpočtová teplota otopné vody, při které ještě může být rozdělovač topných nákladů použit. T Z střední teplota otopné vody, při které začne rozdělovač topných nákladů načítat. T L teplota vzduchu 2) při teplotách vzduchu v rozsahu od T L = 20 C do 30 C se přesouvá startovací teplota pro načítání T Z z 25 C až na 30 C Rozměry (Š x V x H): 40 x 76 x 25 mm 5/7

6 Délka kabelu odděleného čidla Životnost Displej Hmotnost 2 m 10 let plus 15 měsíců rezerva LCD, 5-ti místný i se zvláštními znaky 90 g WHE21...(M-bus komunikace) Zatížení M-bus sítě Primární adresování Sekundární adresování 1 unit load (napájecí napětí sítí M-bus) programovatelné standardně s použitím čísla přístroje WHE22...(komunikace rádiem) Vysílací frekvence Vysílaný výkon 433,92 MHz < 1 mw Normy a standardy Rozdělovače topných nákladů pro určování hodnoty spotřeby EN 834 Elektromagnetická kompatibilita Odolnost proti rušení Vlastní rušivé vlivy EN EN Měřiče tepla (pro M-Bus protokol) EN 1434, díl 3 Povolení vysílat v daném pásmu BAPT222 ZV125 I-ETS Rozměry 5351M01 Míry v mm Systémy dálkového odečtu M-Bus SYNERGYR M-Bus řídící systém umožňuje dálkový odečet měřících a registračních přístrojů, které jsou vybaveny komunikačním rozhraním podle EN 1434, díl 3 (M-Bus). Spojení mezi přístroji a centrálou se realizuje pomocí dvouvodičového rozvodu. Přístroj Typ (ASN) Katalogový list M-Bus Systém 5361 M-Bus Centrála OZW Software pro odečet ACS10, ACS10.T 5368 M-Bus signálový převodník (250 přístrojů) WZC-P M-Bus signálový převodník (60 přístrojů) WZC-P M-Bus zesilovač sběrnice (250 přístrojů) WZC-R M-Bus impulzní adaptér AEW Měřič tepla WFM..., WFQ /7

7 Projekční příručka J5361 SYNERGYR Rádiový měřící systém umožňuje bezdrátový odečet měřících a registračních přístrojů. K zapojení cizích přístrojů s impulzním výstupem do daného systému je k dispozici impluzní adaptér AEW Přístroj Typ (ASN) Katalogový list Rádiový měřící systém 2860 Centrála OZW Software pro odečet ACS20, ACS20.T 2863 Impulzní adaptér AEW Měřiče tepla WFM..., WFQ Anténa ATW Projekční příručka J Siemens Building Technologies, divize Landis & Staefa Změny vyhraženy 7/7
