2 o 2 hod. později Zateplujte jednoduše!!! Ceresit CT 84 Express - novinka v lepení polystyrenových tepelně izolačních desek Ceresit CT 84 Express je polyuretanové lepidlo určené k lepení tepelně izolačních desek z pěnového polystyrenu. Lepidlo je dodáváno ve stavu připraveném k okamžitému použití a nanáší se pomocí aplikační pistole, lepení desek je proto rychlejší, účinnější a čistší. Lepidlo Ceresit CT 84 je vysoce přilnavé a odolné vůči vlhkosti a nízkým teplotám. Mechanické kotvení a provedení výztužné vrstvy již po 2 hodinách. Díky tomu je práce na tepelné izolaci o mnoho rychlejší, méně namáhavá a šetří Váš čas!!

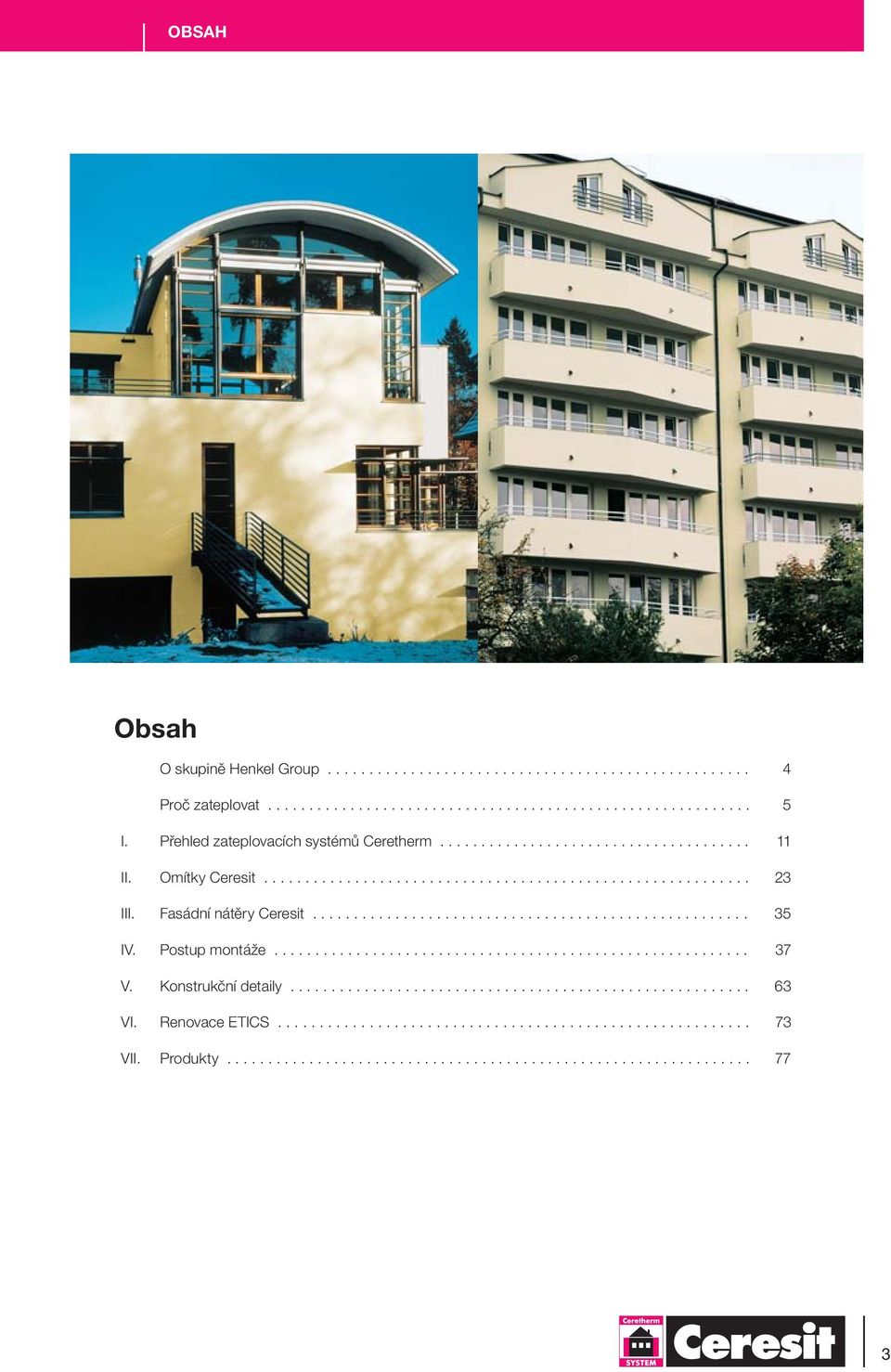

3 OBSAH Obsah O skupině Henkel Group Proč zateplovat I. Přehled zateplovacích systémů Ceretherm II. Omítky Ceresit III. Fasádní nátěry Ceresit IV. Postup montáže V. Konstrukční detaily VI. Renovace ETICS VII. Produkty

4 O skupině Henkel Group Ve více než 150-ti zemích světa zaměstnává skupina Henkel Group na lidí ve třech strategických obchodních divizích: Lepidla a technologie, Prací a čistící prostředky, Tělová a vlasová kosmetika. Životní prostředí Jako celosvětově působící společnost si Henkel plně uvědomuje svou zodpovědnost vůči veřejnosti. Jejím cílem je neustálé zlepšování ochrany životního prostřední a zákazníka a získání mezinárodní vedoucí pozice v tomto ohledu. Henkel byl jednou z prvních společností, která schválila Obchodní listinu pro trvale udržitelný rozvoj Mezinárodní obchodní komory, a zavázala se plnit její principy a "Program odpovědné péče". Tento závazek vyjadřuje vůli společnosti Henkel neustále se zlepšovat v oblasti životního prostředí, bezpečnosti a ochrany zdraví se stejnými cíly na celém světě. Aby mohly být tyto cíle řádně plněny, Henkel zavedl účinný a integrovaný řídící systém: SHEQ (Safety, Health, Environment and Quality). Mimoto získala většina výrobních závodů divize lepidel společnosti Henkel certifikaci ISO 9001 a EMAS/ISO Tyto certifikace jsou uplatňovány celosvětově. Spotřebitelé si mohou být jistí, že jejich bezpečnost a ochrana životního prostředí jsou pro společnost Henkel prioritami. Inovace Hlavním cílem společnosti Henkel je především porozumění potřebám a zájmům profesionálů. S tímto záměrem provádí rozsáhý výzkum a vývoj v oblasti jak produktové, tak aplikační. Výsledkem těchto aktivit je vznik nových produktů, systémových řešení, popř. vývoj a implementace nových technologií, na kterých se podílí všechny obchodní divize společnosti. Profesionální know-how Společnost Henkel je partnerem profesionálů, kterým dodává vysoce kvalitní a účinné produkty, systémová řešení a know-how vybudované na základě mnoha let zkušeností. Díky svému rozsáhlému výzkumu a vývoji zavádí Henkel inovované produkty založené na využití nových technologiích. Se záměrem zajistit dokonalou znalost těchto nových produktů a systémových řešení nabízí Henkel ve svých školících centrech na celém světě vzdělávací kurzy zaměřené na předávání znalostí ať už z oblasti produktového portfolila či představení nových technologických postupů. Techničtí odborníci společnosti Henkel jsou vždy připraveni poskytnout náležitou podporu při realizaci nejrůznějších projektů, ale i vyřešit další problémy a stížnosti z této oblasti.

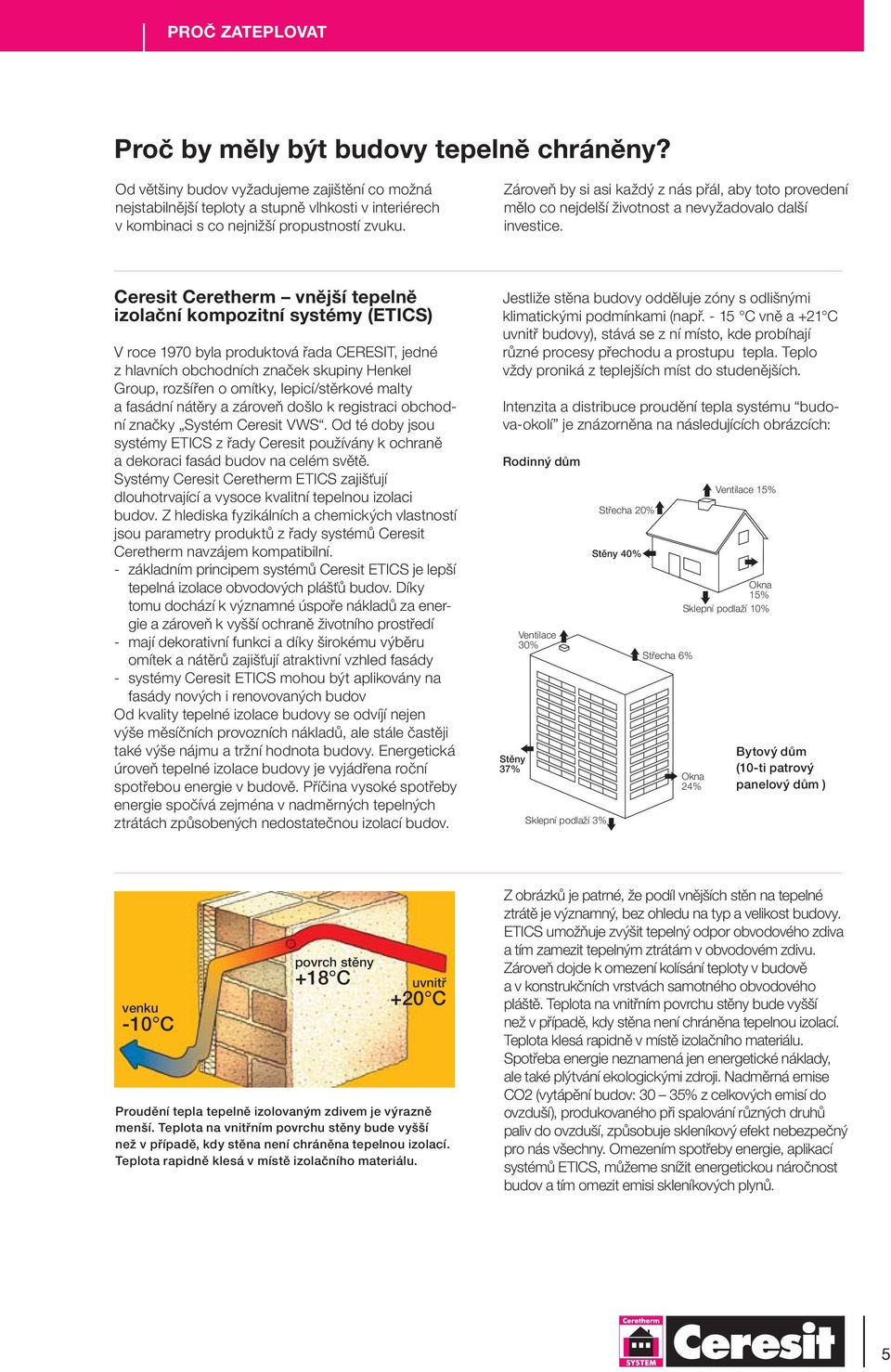

5 I O PROČ skupině ZATEPLOVAT Henkel Group Proč by měly být budovy tepelně chráněny? Od většiny budov vyžadujeme zajištění co možná nejstabilnější teploty a stupně vlhkosti v interiérech v kombinaci s co nejnižší propustností zvuku. Zároveň by si asi každý z nás přál, aby toto provedení mělo co nejdelší životnost a nevyžadovalo další investice. Ceresit Ceretherm vnější tepelně izolační kompozitní systémy (ETICS) V roce 1970 byla produktová řada CERESIT, jedné z hlavních obchodních značek skupiny Henkel Group, rozšířen o omítky, lepicí/stěrkové malty a fasádní nátěry a zároveň došlo k registraci obchodní značky Systém Ceresit VWS. Od té doby jsou systémy ETICS z řady Ceresit používány k ochraně a dekoraci fasád budov na celém světě. Systémy Ceresit Ceretherm ETICS zajišťují dlouhotrvající a vysoce kvalitní tepelnou izolaci budov. Z hlediska fyzikálních a chemických vlastností jsou parametry produktů z řady systémů Ceresit Ceretherm navzájem kompatibilní. - základním principem systémů Ceresit ETICS je lepší tepelná izolace obvodových plášťů budov. Díky tomu dochází k významné úspoře nákladů za energie a zároveň k vyšší ochraně životního prostředí - mají dekorativní funkci a díky širokému výběru omítek a nátěrů zajišťují atraktivní vzhled fasády - systémy Ceresit ETICS mohou být aplikovány na fasády nových i renovovaných budov Od kvality tepelné izolace budovy se odvíjí nejen výše měsíčních provozních nákladů, ale stále častěji také výše nájmu a tržní hodnota budovy. Energetická úroveň tepelné izolace budovy je vyjádřena roční spotřebou energie v budově. Příčina vysoké spotřeby energie spočívá zejména v nadměrných tepelných ztrátách způsobených nedostatečnou izolací budov. Jestliže stěna budovy odděluje zóny s odlišnými klimatickými podmínkami (např C vně a +21 C uvnitř budovy), stává se z ní místo, kde probíhají různé procesy přechodu a prostupu tepla. Teplo vždy proniká z teplejších míst do studenějších. Intenzita a distribuce proudění tepla systému budova-okolí je znázorněna na následujících obrázcích: Rodinný dům Stěny 37% Ventilace 30% Sklepní podlaží 3% Střecha 20% Stěny 40% Střecha 6% Okna 15% Sklepní podlaží 10% Okna 24% Ventilace 15% Bytový dům (10-ti patrový panelový dům ) venku -10 C povrch stěny +18 C uvnitř +20 C Proudění tepla tepelně izolovaným zdivem je výrazně menší. Teplota na vnitřním povrchu stěny bude vyšší než v případě, kdy stěna není chráněna tepelnou izolací. Teplota rapidně klesá v místě izolačního materiálu. Z obrázků je patrné, že podíl vnějších stěn na tepelné ztrátě je významný, bez ohledu na typ a velikost budovy. ETICS umožňuje zvýšit tepelný odpor obvodového zdiva a tím zamezit tepelným ztrátám v obvodovém zdivu. Zároveň dojde k omezení kolísání teploty v budově a v konstrukčních vrstvách samotného obvodového pláště. Teplota na vnitřním povrchu stěny bude vyšší než v případě, kdy stěna není chráněna tepelnou izolací. Teplota klesá rapidně v místě izolačního materiálu. Spotřeba energie neznamená jen energetické náklady, ale také plýtvání ekologickými zdroji. Nadměrná emise CO2 (vytápění budov: 30 35% z celkových emisí do ovzduší), produkovaného při spalování různých druhů paliv do ovzduší, způsobuje skleníkový efekt nebezpečný pro nás všechny. Omezením spotřeby energie, aplikací systémů ETICS, můžeme snížit energetickou náročnost budov a tím omezit emisi skleníkových plynů. 5

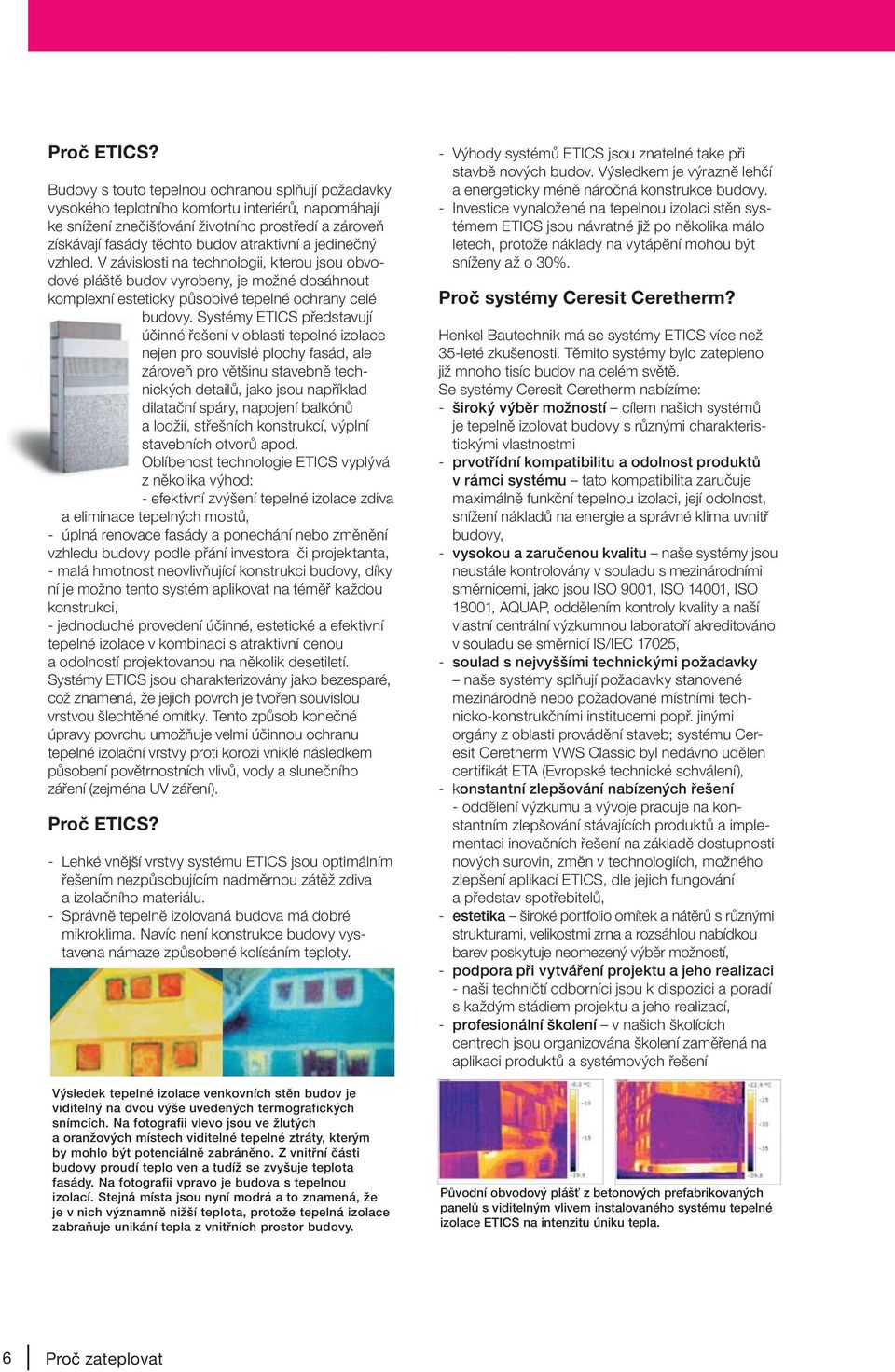

6 Proč ETICS? Budovy s touto tepelnou ochranou splňují požadavky vysokého teplotního komfortu interiérů, napomáhají ke snížení znečišťování životního prostředí a zároveň získávají fasády těchto budov atraktivní a jedinečný vzhled. V závislosti na technologii, kterou jsou obvodové pláště budov vyrobeny, je možné dosáhnout komplexní esteticky působivé tepelné ochrany celé budovy. Systémy ETICS představují účinné řešení v oblasti tepelné izolace nejen pro souvislé plochy fasád, ale zároveň pro většinu stavebně technických detailů, jako jsou například dilatační spáry, napojení balkónů a lodžií, střešních konstrukcí, výplní stavebních otvorů apod. Oblíbenost technologie ETICS vyplývá z několika výhod: - efektivní zvýšení tepelné izolace zdiva a eliminace tepelných mostů, - úplná renovace fasády a ponechání nebo změnění vzhledu budovy podle přání investora či projektanta, - malá hmotnost neovlivňující konstrukci budovy, díky ní je možno tento systém aplikovat na téměř každou konstrukci, - jednoduché provedení účinné, estetické a efektivní tepelné izolace v kombinaci s atraktivní cenou a odolností projektovanou na několik desetiletí. Systémy ETICS jsou charakterizovány jako bezesparé, což znamená, že jejich povrch je tvořen souvislou vrstvou šlechtěné omítky. Tento způsob konečné úpravy povrchu umožňuje velmi účinnou ochranu tepelné izolační vrstvy proti korozi vniklé následkem působení povětrnostních vlivů, vody a slunečního záření (zejména UV záření). Proč ETICS? - Lehké vnější vrstvy systému ETICS jsou optimálním řešením nezpůsobujícím nadměrnou zátěž zdiva a izolačního materiálu. - Správně tepelně izolovaná budova má dobré mikroklima. Navíc není konstrukce budovy vystavena námaze způsobené kolísáním teploty. Výsledek tepelné izolace venkovních stěn budov je viditelný na dvou výše uvedených termografických snímcích. Na fotografii vlevo jsou ve žlutých a oranžových místech viditelné tepelné ztráty, kterým by mohlo být potenciálně zabráněno. Z vnitřní části budovy proudí teplo ven a tudíž se zvyšuje teplota fasády. Na fotografii vpravo je budova s tepelnou izolací. Stejná místa jsou nyní modrá a to znamená, že je v nich významně nižší teplota, protože tepelná izolace zabraňuje unikání tepla z vnitřních prostor budovy. - Výhody systémů ETICS jsou znatelné take při stavbě nových budov. Výsledkem je výrazně lehčí a energeticky méně náročná konstrukce budovy. - Investice vynaložené na tepelnou izolaci stěn systémem ETICS jsou návratné již po několika málo letech, protože náklady na vytápění mohou být sníženy až o 30%. Proč systémy Ceresit Ceretherm? Henkel Bautechnik má se systémy ETICS více než 35-leté zkušenosti. Těmito systémy bylo zatepleno již mnoho tisíc budov na celém světě. Se systémy Ceresit Ceretherm nabízíme: - široký výběr možností cílem našich systémů je tepelně izolovat budovy s různými charakteristickými vlastnostmi - prvotřídní kompatibilitu a odolnost produktů v rámci systému tato kompatibilita zaručuje maximálně funkční tepelnou izolaci, její odolnost, snížení nákladů na energie a správné klima uvnitř budovy, - vysokou a zaručenou kvalitu naše systémy jsou neustále kontrolovány v souladu s mezinárodními směrnicemi, jako jsou ISO 9001, ISO 14001, ISO 18001, AQUAP, oddělením kontroly kvality a naší vlastní centrální výzkumnou laboratoří akreditováno v souladu se směrnicí IS/IEC 17025, - soulad s nejvyššími technickými požadavky naše systémy splňují požadavky stanovené mezinárodně nebo požadované místními technicko-konstrukčními institucemi popř. jinými orgány z oblasti provádění staveb; systému Ceresit Ceretherm VWS Classic byl nedávno udělen certifikát ETA (Evropské technické schválení), - konstantní zlepšování nabízených řešení - oddělení výzkumu a vývoje pracuje na konstantním zlepšování stávajících produktů a implementaci inovačních řešení na základě dostupnosti nových surovin, změn v technologiích, možného zlepšení aplikací ETICS, dle jejich fungování a představ spotřebitelů, - estetika široké portfolio omítek a nátěrů s různými strukturami, velikostmi zrna a rozsáhlou nabídkou barev poskytuje neomezený výběr možností, - podpora při vytváření projektu a jeho realizaci - naši techničtí odborníci jsou k dispozici a poradí s každým stádiem projektu a jeho realizací, - profesionální školení v našich školících centrech jsou organizována školení zaměřená na aplikaci produktů a systémových řešení Původní obvodový plášť z betonových prefabrikovaných panelů s viditelným vlivem instalovaného systému tepelné izolace ETICS na intenzitu úniku tepla. 6 Proč zateplovat

7 PROČ ZATEPLOVAT Související předpisy ETICS musí být ve shodě s celkovou bezpečností budovy a osob nacházejících se uvnitř a v jejím okolí, a proto musí být důkladně testovány a schváleny. Dokument, který potvrzuje tento postup, je prohlášení o shodě. Technickými specifikacemi nebo souvisejícími dokumenty jsou také národní popř. Evropské technické schválení nebo národní popř. Evropské normy. Níže uvedené obrázky znázorňují schematický průběh cyklů používaných k určení odolnosti vůči počasí: teplota [ C] uležení 28 dnů dosažení teploty +20 C teplota [ C] Při testování dvou omítek na jedné zdi budou vytvořeny dva otvory. Testování stěny opatřené systémem ETICS v klimatické komoře Systémy ETICS, které požádali o Evropské technické schválení, musí svědčit o min. životnosti 25 let. Evropská technická schválení jsou udělována v souladu se směrnicemi ETAG 004:2002 (Směrnice pro evropské technické schválení vnějších tepelně izolačních kompozitních systémů). Kromě toho platí Evropské Směrnice EN a EN týkající se systémů z pěnového polystyrenu a minerální vlny. Zkoušky vlastností: účinnosti, odolnosti a bezpečnosti, zahrnují postupy definující: - mechanické parametry testovaného systému (např. odolnost proti nárazu), - transportní vlastnosti (např. tepelnou odolnost, absorpce vody), - odolnost a pevnost (přídržnost jednotlivých vrstev), - reakci na oheň Po prokázání souladu systému s požadavky dle ETAG 004:2002, získal Systém Ceresit VWS Classic Evropské technické schválení (ETA), jenž vyžadují soulad se základními požadavky: - nosnost a stabilita (ER1) - požární odolnost (ER2) - hygiena, zdraví a životní prostředí (ER3) - bezpečnost při aplikaci (ER4) - ochrana proti hluku (ER5) - úspora energie a tepelná izolace (ER6). Tato certifikace vyžaduje intenzivní testování odolnosti ETICS v měřítku 1:1 v klimatických komorách. čas [h] - kropení vodou a sušení při vysokých teplotách (80 cyklů) - mrazení a rozmrazování (5 cyklů; teplotní rozdíly 70 C) - odolnost mrazu (30 cyklů; teplotní interval -20 až +20 C) Evropské normy EN a EN a ETAG 004 představují průměr místních požadavků závazně platných v určitých členských státech EU. Pokaždé, když je produkt uveden na trh, musí v souladu s nařízením Směrnice Rady 98/106/EHS splňovat vyšší požadavky. Technické schválení, Evropské technické schválení i Osvědčení o shodě se vždy týkají celého systému a ne pouze jeho jednotlivých částí. Nedodržení systémové skladby má za následek anulaci Technického schválení a záruky vystavené výrobcem. V souladu se Stavebním zákonem je k renovaci fasády ovlivňující vzhled v porovnání s okolními budovami ve městě nutné získání stavebního povolení na základě projektu stavby. Technické podmínky budov a jejich umístění - technické normy mimo jiného také definují horní hranici sezónní spotřeby tepla E o (kwh/m 3 /rok) pro vytápění obytných budov. Česká technická norma také specifikuje požadované hodnoty součinitele prostupu tepla UN venkovních stěn a požadavek, kdy musí být při výpočtových teplotách a relativní vlhkosti vzduchu teploty vnitřních povrchů stěn min. o 1 C vyšší než teploty při srážení vodních par. Technická norma také specifikuje 22,5 m jako maximální výšku, kde mohou být použity hořlavé materiály na venkovních zdech budov. Systémy Ceretherm VWS a Ceretherm WM získaly klasifikaci materiálů, které nešíří oheň. 7

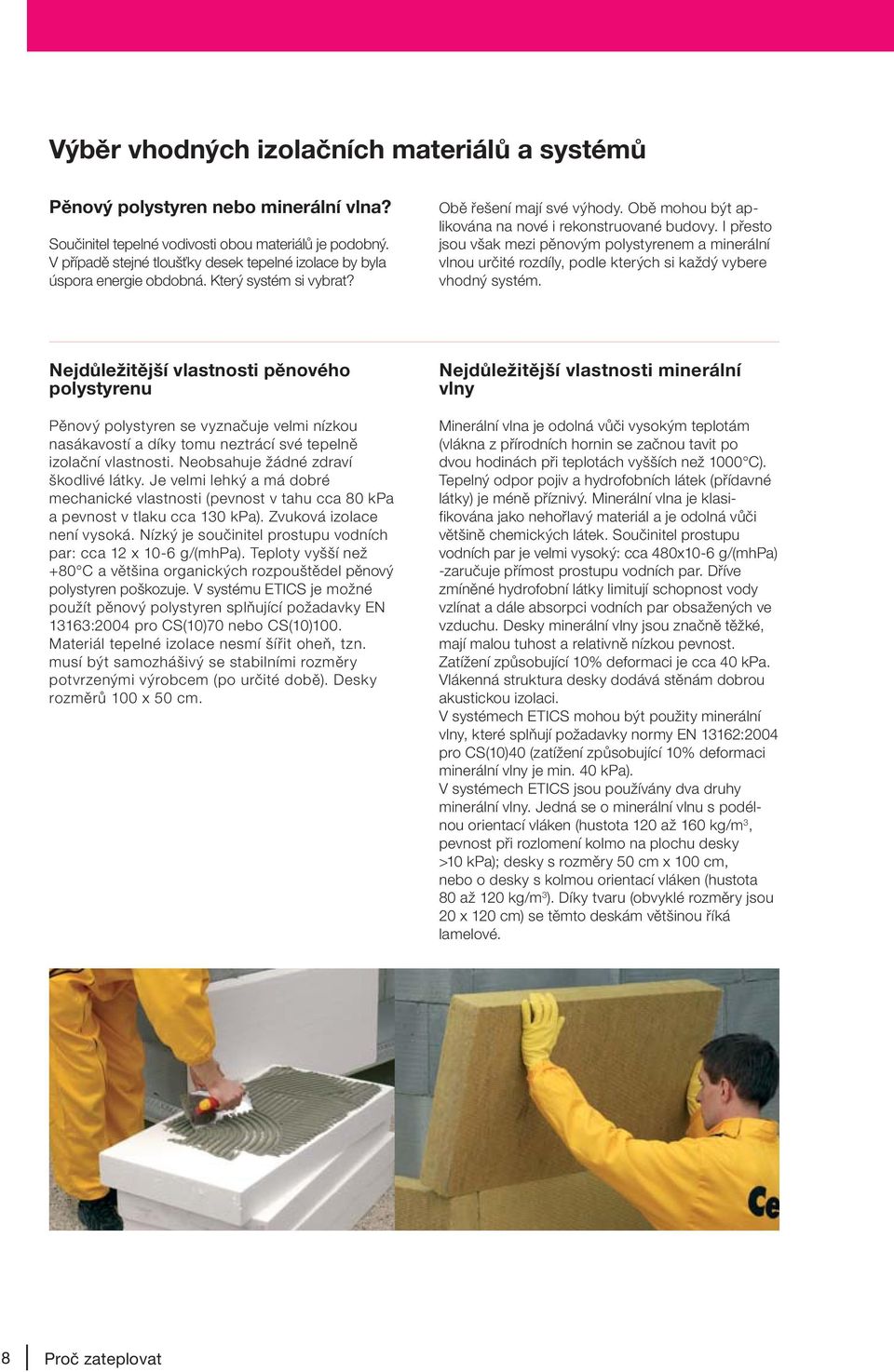

8 Výběr vhodných izolačních materiálů a systémů Pěnový polystyren nebo minerální vlna? Součinitel tepelné vodivosti obou materiálů je podobný. V případě stejné tloušťky desek tepelné izolace by byla úspora energie obdobná. Který systém si vybrat? Relevant regulations Obě řešení mají své výhody. Obě mohou být aplikována na nové i rekonstruované budovy. I přesto jsou však mezi pěnovým polystyrenem a minerální vlnou určité rozdíly, podle kterých si každý vybere vhodný systém. Nejdůležitější vlastnosti pěnového polystyrenu Pěnový polystyren se vyznačuje velmi nízkou nasákavostí a díky tomu neztrácí své tepelně izolační vlastnosti. Neobsahuje žádné zdraví škodlivé látky. Je velmi lehký a má dobré mechanické vlastnosti (pevnost v tahu cca 80 kpa a pevnost v tlaku cca 130 kpa). Zvuková izolace není vysoká. Nízký je součinitel prostupu vodních par: cca 12 x 10-6 g/(mhpa). Teploty vyšší než +80 C a většina organických rozpouštědel pěnový polystyren poškozuje. V systému ETICS je možné použít pěnový polystyren splňující požadavky EN 13163:2004 pro CS(10)70 nebo CS(10)100. Materiál tepelné izolace nesmí šířit oheň, tzn. musí být samozhášivý se stabilními rozměry potvrzenými výrobcem (po určité době). Desky rozměrů 100 x 50 cm. Nejdůležitější vlastnosti minerální vlny Minerální vlna je odolná vůči vysokým teplotám (vlákna z přírodních hornin se začnou tavit po dvou hodinách při teplotách vyšších než 1000 C). Tepelný odpor pojiv a hydrofobních látek (přídavné látky) je méně příznivý. Minerální vlna je klasifikována jako nehořlavý materiál a je odolná vůči většině chemických látek. Součinitel prostupu vodních par je velmi vysoký: cca 480x10-6 g/(mhpa) -zaručuje přímost prostupu vodních par. Dříve zmíněné hydrofobní látky limitují schopnost vody vzlínat a dále absorpci vodních par obsažených ve vzduchu. Desky minerální vlny jsou značně těžké, mají malou tuhost a relativně nízkou pevnost. Zatížení způsobující 10% deformaci je cca 40 kpa. Vlákenná struktura desky dodává stěnám dobrou akustickou izolaci. V systémech ETICS mohou být použity minerální vlny, které splňují požadavky normy EN 13162:2004 pro CS(10)40 (zatížení způsobující 10% deformaci minerální vlny je min. 40 kpa). V systémech ETICS jsou používány dva druhy minerální vlny. Jedná se o minerální vlnu s podélnou orientací vláken (hustota 120 až 160 kg/m 3, pevnost při rozlomení kolmo na plochu desky >10 kpa); desky s rozměry 50 cm x 100 cm, nebo o desky s kolmou orientací vláken (hustota 80 až 120 kg/m 3 ). Díky tvaru (obvyklé rozměry jsou 20 x 120 cm) se těmto deskám většinou říká lamelové. 8 Proč zateplovat

9 PROČ ZATEPLOVAT Porovnání technologických a konstrukčních vlastností pěnového polystyrenu a minerální vlny Vlastnosti Pěnový polystyren Minerální vlna Vhodnost pro mechanické zpracování velmi dobrá dobrá Úprava povrchu broušením velmi dobrá komplikovaná Požární klasifikace nešíří oheň nehořlavá/nevznětlivá Odolnost proti stárnutí omezená dobrá Odolnost vůči mikroorganismům dobrá velmi dobrá Povolená výška pro aplikaci 22,5 m bez omezení Nebezpečí pro člověka není nebezpečný možné nebezpečí prach vzniklý během zpracování Odolnost proti organickým rozpouštědlům Hmotnost 1 m 2 ETICS (10 cm izolace) Systém konečné úpravy povrchu není odolný cca 15 kg minerální, akrylátová, silikátová, silikonová a silikon-silikátová omítka zcela odolná cca 30 kg minerální, silikátová, silikonová a silikon-silikátová omítka 9

10 Výpočty pro tepelné izolace Základní funkcí zateplovacích systémů je zlepšení charakteristických vlastností prostupu tepla a par v budově nebo jejích fasádních zdech; tento prostup může být objektivně vypočítán. Před výběrem vhodného druhu tepelné izolace pro stávající nebo novou budovu je doporučeno provést analýzu tepelně vlhkostních podmínek pláště budovy. Relevant regulations Jak se počítá úspora energie budovy? Parametr charakterizující únik tepla materiálů je součinitel tepelné vodivosti λ vyjadřován ve W/mK. Součinitel λ udává množství tepla procházejícího během 1 vteřiny 1 m 2 materiálu o tloušťce 1 m, když se rozdíly teplot jeho ploch rovnají 1 C. Tepelný odpor materiálů při prostupu tepla R vyjadřován v m 2 K/W souvisí s jejich tloušťkou d udávanou v metrech. Uváží-li se tzv. hodnoty tepelného odporu při prostupu tepla R si a R se (pro vnější zdi budovy se rovnají 0,13 a 0,04 m 2 K/W, včetně, je možné určit součinitel prostupu tepla U pro určitý plášť budovy. Součinitel prostupu tepla U se vyjadřuje v m 2 K/W a je poměrem ztrát tepla procházejícího během 1 sekundy 1m 2 pláště při rozdílu teplot rovnajícímu se 1 C. Hodnota U je základ pro určení vhodné tepelné izolace. Z důvodu možných nedostatků v konstrukcích je nezbytné uvážit korekce ΔU. Vypočítaná hodnota součinitele prostupu tepla U k by měla být porovnána s hodnotou U max, která zohledňuje druh budovy a pláště. Pokud známe hodnotu U k je možné určit spotřebu tepla Q pro celou topnou sezónu. Tato hodnota pro 1 m 3 vytápěné části budovy se nazývá součinitel sezónní spotřeby tepla E a vyjadřuje se v kwh/(m 3 rok). Vypočítaná hodnota E by měla být porovnána s mezní hodnotou E o. Součinitel sezónní spotřeby tepla E je parametr ovlivňující tržní hodnotu budov. Závěr Při výběru systému tepelné izolace budovy hraje důležitou roli požární bezpečnost. V případě vysokých budov (max. výška konstrukcí, které mohou být tepelně izolované systémy klasifikovanými jako systémy nešířící oheň, závisí na místních předpisech; např. v České republice je nad 22,5 m nutné použít systémy na bázi minerální vlny. Systémy ETICS na bázi minerální vlny jsou doporučovány pro budovy s vysokou vnitřní vlhkostí (např. kuchyně v jídelnách, prádelny a čistírny, veřejné lázně apod.) za předpokladu, že budou uvnitř použity vhodné parotěsné zábrany a izolace proti vlhkosti. Výběr systému na bázi minerální vlny se také doporučuje pro budovy nacházející se v zóně s vysokou intenzitou hluku. Pro budovy se zakřivenými obrysy je vhodné použít flexibilní desky z minerální vlny. Systémy ETICS na bázi pěnového polystyrenu se nejčastěji používají z ekonomických důvodů. Minerální vlna je dražší než pěnový polystyren. Pěnový polystyren je téměř desetkrát lehčí. Mechanické kotvy mohou být vyrobeny z plastu (v případě minerální vlny musí mít kotvy kovové trny). EPS desky se také lépe zpracovávají. Při aplikaci pěnového polystyrenu není drážděna pokožka a sliznice (ve srovnámí s minerální vlnou). Náklady na práce se systémy na bázi minerální vlny jsou minimálně o 20-30% vyšší. Za celou dobu používání EPS desek v systémech ETICS (minerální vlna se používá významně kratší dobu) nebyl zaznamenán ani jeden případ šíření ohně systémem ETICS. Pěnový polystyren nezpůsobuje nadměrné zatížení budovy % použitých tepelných izolací (podle regionu a země) je na bázi pěnového polystyrenu. 10 Proč zateplovat

11 I PŘEHLED ZATEPLOVACÍCH SYSTÉMŮ CERETHERM Ceretherm VWS Popular PŘEHLED SYSTÉMŮ Oblasti použití - Pro novostavby i rekonstrukce fasád pomocí ETICS - Doporučený pro malé a středně velké obytné a veřejné objekty Charakteristické vlastnosti - Ekonomické řešení - Odolný mikrobiologické kontaminaci (plísně a řasy) - Odolný nárazům - Odolný vůči povětrnostním vlivům - Nízká absorpční schopnost - Požární klasifikace: B1 v souladu s EN (nešířící oheň) Vzhled - Výběr různých struktur minerálních, akrylátových, silikonových omítek - Široký sortiment standardních barevných omítek a nátěrů (163 barev) Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C (+9 C pro aplikaci minerálních omítek) - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 4. Základní nátěr 5. Omítky 6. Nátěry 1. Upevnění - Lepicí malta Ceresit ZS nebo malta Ceresit ZU - Kotvy s plastovým trnem Ceresit CT 330 nebo srovnatelné - V případě upevňování lepicí maltou Ceresit ZS nebo Ceresit ZU musí být vždy použity mechanické kotvy - Počet kotvicích prvků a jejich umístění určí projektant na základě analýzy podkladu a výpočtu zatížení 2. Izolační materiál - Desky z pěnového polystyrenu Ceresit CT 315 nebo srovnatelné, označené jako EPS 70F, EPS 100F, EPS-EN13163-T2-L2-W2-S2-P3-BS112-CS(10)70-DS(N)2-DS(70,-)2-TR100, nebo EPS-EN13163-T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)2-TR100 - Tloušťka až 20 cm - S plochou nebo tvarovanou boční stranou desky VI 3. Výztužná vrstva - Tkanina ze skleněných vláken, např. Ceresit CT 325 s hustotou 145 g/m 2 - Univerzální malta Ceresit ZU 4. Základní nátěr - Nátěr Ceresit CT 16 pro minerální, akrylátové, silikon-silikátové a silikonové omítky 5. Omítky - Minerální omítky: rýhovaná Ceresit CT 35; hlazená Ceresit CT 137; strukturální mix : Ceresit CT 36 - Akrylátové omítky: rýhovaná Ceresit CT 63, CT 64; hlazená Ceresit CT 60 - Silikon-silikátové omítky: rýhovaná Ceresit CT 175 ; hlazená Ceresit CT Silikonové omítky: rýhovaná Ceresit CT 75; hlazená Ceresit CT 74 - Mozaikové omítky Ceresit CT 77 (pro detaily malých ploch soklů a fasád) 6. Nátěry - Akrylátový nátěr: Ceresit CT 42, CT 44 - Silikátový nátěr: Ceresit CT 54 - Silikonový nátěr: Ceresit CT Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 11

12 PŘEHLED SYSTÉMŮ Ceretherm VWS Classic Oblasti použití - Pro novostavby i rekonstrukce fasád pomocí ETICS - Pro obytné, veřejné a průmyslové objekty - Max. výška aplikace v souladu s požárními předpisy (22,5 m) Charakteristické vlastnosti - Ověřený jako odolné řešení - Odolný mikrobiologické kontaminaci (plísně a řasy) - Odolný silnějším nárazům - Odolný vůči povětrnostním vlivům - Nízká absorpční schopnost - Požární klasifikace: B1 v souladu s EN (nešířící oheň) - Splňuje ETAG 004, Evropská norma EN a EN Vzhled - Výběr různých struktur minerálních, akrylátových, silikon-silikátových omítek - Široký sortiment standardních barevných omítek a nátěrů (163 barev) - Příprava nestandardních barev na objednávku Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C (+9 C pro aplikaci minerálních omítek) - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 4. Základní nátěr 5. Omítky 6. Nátěry 1. Upevnění - Lepicí malta Ceresit CT 83 nebo VWS malta Ceresit CT 85 - Kotvy s plastovým trnem Ceresit CT 330 nebo srovnatelné - V případě upevňování lepicí maltou Ceresit CT 83 a v případě aplikace systému výše než 12 m musí být vždy použity mechanické kotvy - Počet kotvicích prvků a jejich umístění určí projektant na základě analýzy podkladu a výpočtu zatížení 2. Izolační materiál - Desky z pěnového polystyrenu Ceresit CT 315 nebo srovnatelné, označené jako EPS 70F, EPS 100F, EPS-EN13163-T2-L2-W2-S2-P3-BS112-CS(10)70-DS(N)2-DS(70,-)2-TR100 nebo EPS-EN13163-T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)2-TR100 - Tloušťka až 25 cm - S plochou nebo tvarovanou boční stranou desky 3. Výztužná vrstva - Tkanina ze skleněných vláken např. Ceresit CT 325 s hustotou 145 g/m 2 a více - VWS malta Ceresit CT Základní nátěr - Nátěr Ceresit CT 15 pro silikátové omítky - Akrylátový nátěr Ceresit CT 16 pro minerální, akrylátové, silikátové, silikon-silikátové a silikonové omítky 5. Omítky - Minerální omítky: rýhovaná Ceresit CT 35; hlazená Ceresit CT 137; strukturální mix : Ceresit CT 36 - Akrylátové omítky: rýhovaná Ceresit CT 63, CT 64; hlazená Ceresit CT 60 - Silikátové omítky: rýhovaná Ceresit CT 73; hlazená Ceresit CT 72 - Silikonové omítky: rýhovaná Ceresit CT 75; hlazená Ceresit CT 74 - Silikon-silikátové omítky: rýhovaná Ceresit CT 175 ; hlazená Ceresit CT Mozaiková omítka Ceresit CT 77 (pro detaily malých ploch soklů a fasád) 6. Nátěry - Akrylátové nátěry: Ceresit CT 42, CT 44 - Silikonový nátěr: Ceresit CT 48 - Silikátový nátěr: Ceresit CT Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 12 Přehled zateplovacích systémů CERETHERM

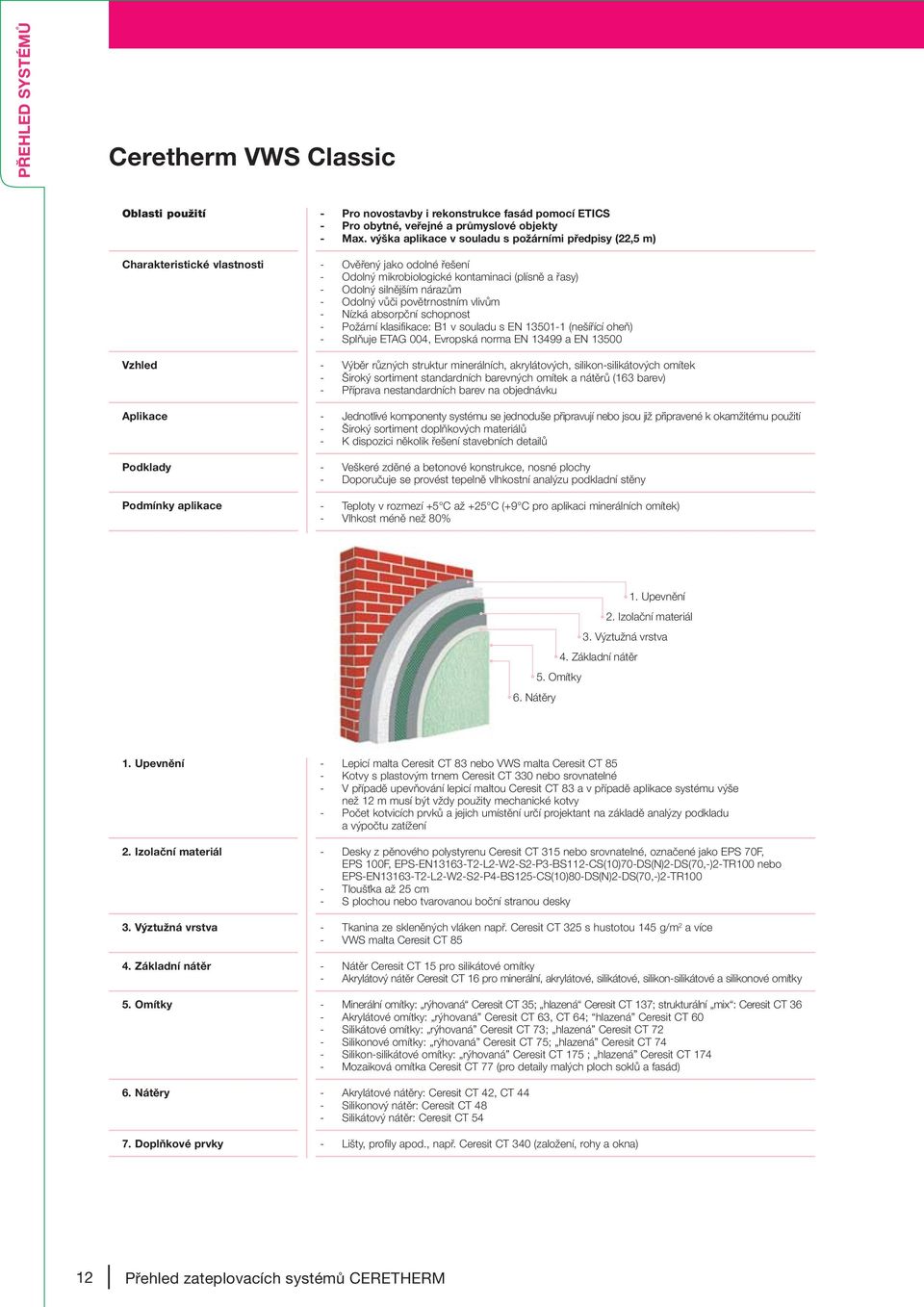

13 I PŘEHLED ZATEPLOVACÍCH SYSTÉMŮ CERETHERM Ceretherm VWS Classic Winter PŘEHLED SYSTÉMŮ Oblasti použití - Určený pro aplikace při nižších teplotách - Pro novostavby i rekonstrukce fasád pomocí ETICS - Pro obytné, veřejné a průmyslové objekty - Max. výška aplikace v souladu s požárními předpisy (22,5 m) Charakteristické vlastnosti - Ověřený jako odolné řešení - Zimní verze izolačního systému - Odolný mikrobiologické kontaminaci (plísně a řasy) - Odolný silnějším nárazům - Odolný vůči povětrnostním vlivům - Nízká absorpční schopnost - Požární klasifikace: B1 v souladu s EN (nešířící oheň) Vzhled - Výběr různých struktur akrylátových omítek - Široký sortiment standardních barevných omítek a nátěrů (163 barev) - Příprava nestandardních barev na objednávku Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +0 C až +20 C (8 hodin po aplikaci mohou teploty klesnout na -5 C) - Vlhkost až 90% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 4. Základní nátěr 5. Omítky 1. Upevnění - VWS malta Ceresit CT 85 Winter - Kotvy s plastovým trnem Ceresit CT 330 nebo srovnatelné; nutnost použití mechanických kotvicích prvků - Počet kotvicích prvků a jejich umístění určí projektant na základě analýzy podkladu a výpočtu zatížení VI 2. Izolační materiál - Desky z pěnového polystyrenu Ceresit CT 315 nebo srovnatelné, označené jako EPS 70F, EPS 100F, EPS-EN13163-T2-L2-W2-S2-P3-BS112-CS(10)70-DS(N)2-DS(70,-)2-TR100 nebo EPS-EN13163-T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)2-TR100 - Tloušťka až 25 cm - S plochou nebo tvarovanou boční stranou desky 3. Výztužná vrstva - Tkanina ze skleněných vláken např. Ceresit CT 325 s hustotou 145 g/m 2 - VWS malta Ceresit CT 85 Winter 4. Základní nátěr - Nátěr Ceresit CT 16 Winter* 5. Omítky - Zimní verze akrylátových omítek: rýhovaná Ceresit CT 63, CT 64; hlazená Ceresit CT 60* 6. Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) * brzy dostupné v běžné nabídce 13

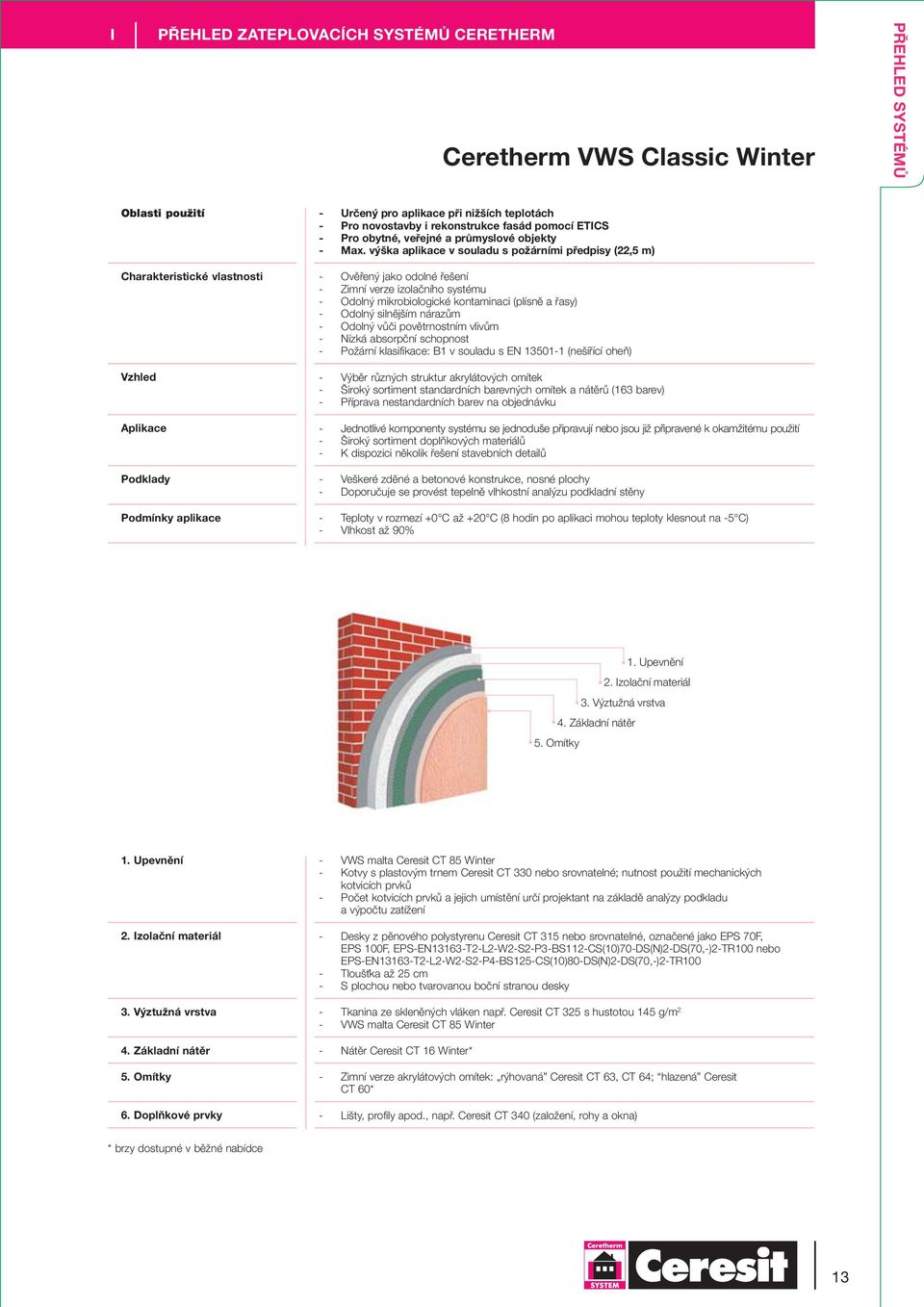

14 PŘEHLED SYSTÉMŮ Ceretherm WM Classic Oblasti použití - Pro novostavby i rekonstrukce fasád pomocí ETICS - Pro obytné, veřejné a průmyslové objekty - Pro objekty s přísnými požárními požadavky včetně vysokých budov (bez omezení výšky aplikace) a veřejných budov (školy, nemocnice, obchodní centra, tělocvičny, zábavná střediska atd.) - Pro vlhké objekty - Pro objekty se zvýšenou vlhkostí vzduchu (bazény, prádelny, kuchyně, koupelny) Charakteristické vlastnosti - Bezpečné řešení - Odolný mikrobiologické kontaminaci (plísně a řasy) - Odolný silnějším nárazům - Odolný vůči povětrnostním vlivům - Nízká absorpční schopnost - Velmi vysoká prostupnost par - Požární klasifikace: A1 v souladu s EN (nehořlavý, ve variantě s minerální omítkou na povrchu) Vzhled - Výběr různých struktur minerálních, silikátových, silikon-silikátových a silikonových omítek - Široký sortiment standardních barevných omítek a nátěrů (163 barev) - Příprava nestandardních barev na objednávku Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Dřevěné a dřevo obsahující konstrukce - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C (+9 C pro aplikaci minerálních omítek) - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 4. Základní nátěr 5. Omítky 6. Nátěry 1. Upevnění - WM malta Ceresit CT Kotvy s plastovým trnem Ceresit CT 335 nebo srovnatelné - V případě upevňování lepicí maltou Ceresit CT 180 a v případě aplikace systému výše než 12 m musí být vždy použity mechanické kotvicí prvky - Počet kotvicích prvků a jejich umístění určí projektant na základě analýzy podkladu a výpočtu zatížení 2. Izolační materiál - Ceresit CT 320 minerální vlna s podélným nebo kolmým vláknem nebo srovnatelný, označený MW-EN13162-T5-CS(10)40-TR15-WS-DS(TH)-MU1 3. Výztužná vrstva - Tkanina ze skleněných vláken Ceresit CT 325 s hustotou 145 g/m 2 a více - WM malta Ceresit CT Základní nátěr - Nátěr Ceresit CT 15 pro silikátové omítky - Nátěr Ceresit CT 16 pro minerální, silikon-silikátové a silikonové omítky 5. Omítky - Minerální omítky: rýhovaná Ceresit CT 35; hlazená Ceresit CT 137; strukturální mix : Ceresit CT 36 - Silikátové omítky: rýhovaná Ceresit CT 73; hlazená Ceresit CT 72 - Silikonové omítky: rýhovaná Ceresit CT 75; hlazená Ceresit CT 74 - Silikon-silikátové omítky: rýhovaná Ceresit CT 175; hlazená Ceresit CT Nátěry - Silikátový nátěr: Ceresit CT 54 - Silikonový nátěr: Ceresit CT Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 14 Přehled zateplovacích systémů CERETHERM

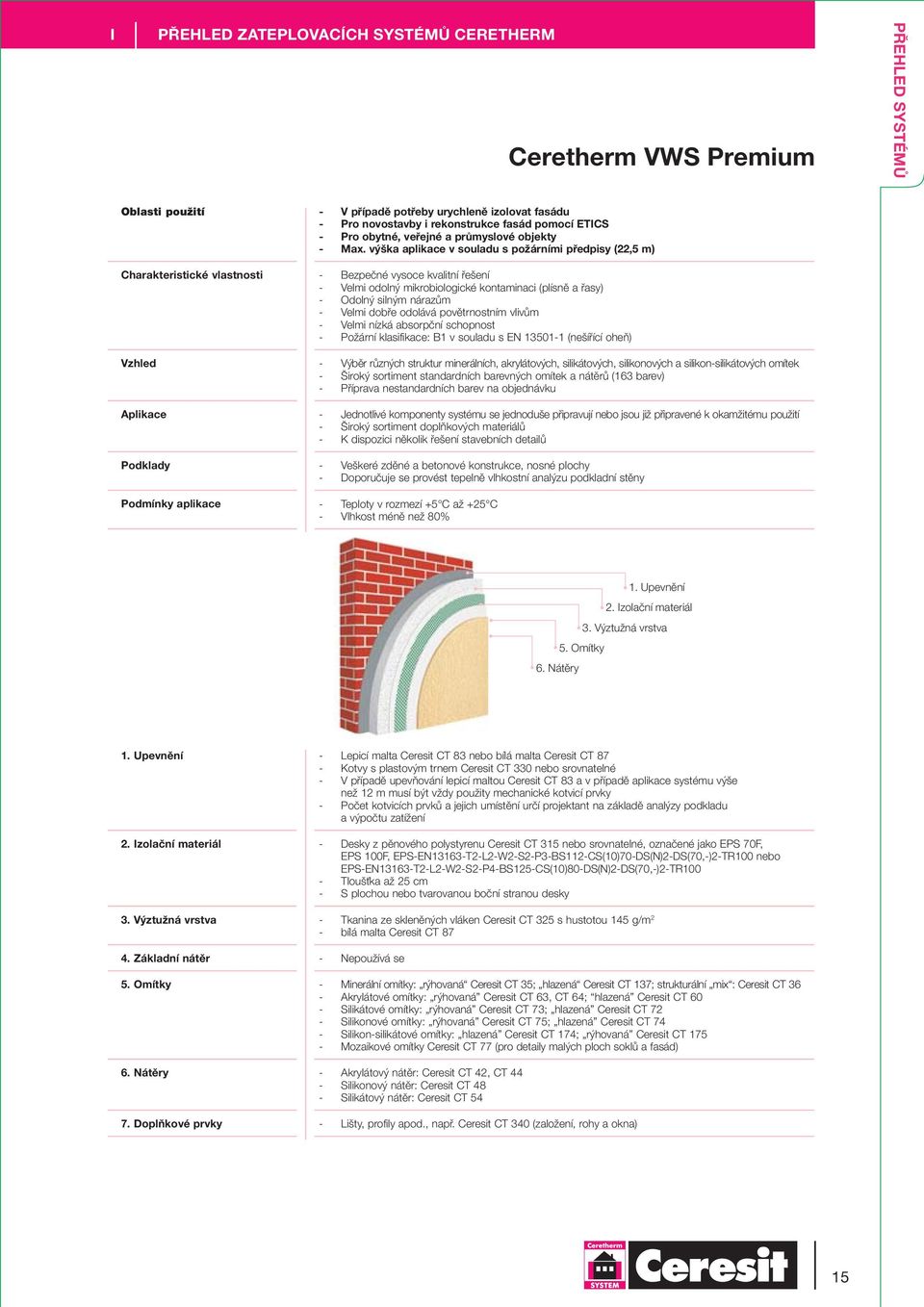

15 I PŘEHLED ZATEPLOVACÍCH SYSTÉMŮ CERETHERM Ceretherm VWS Premium PŘEHLED SYSTÉMŮ Oblasti použití - V případě potřeby urychleně izolovat fasádu - Pro novostavby i rekonstrukce fasád pomocí ETICS - Pro obytné, veřejné a průmyslové objekty - Max. výška aplikace v souladu s požárními předpisy (22,5 m) Charakteristické vlastnosti - Bezpečné vysoce kvalitní řešení - Velmi odolný mikrobiologické kontaminaci (plísně a řasy) - Odolný silným nárazům - Velmi dobře odolává povětrnostním vlivům - Velmi nízká absorpční schopnost - Požární klasifikace: B1 v souladu s EN (nešířící oheň) Vzhled - Výběr různých struktur minerálních, akrylátových, silikátových, silikonových a silikon-silikátových omítek - Široký sortiment standardních barevných omítek a nátěrů (163 barev) - Příprava nestandardních barev na objednávku Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 5. Omítky 6. Nátěry 1. Upevnění - Lepicí malta Ceresit CT 83 nebo bílá malta Ceresit CT 87 - Kotvy s plastovým trnem Ceresit CT 330 nebo srovnatelné - V případě upevňování lepicí maltou Ceresit CT 83 a v případě aplikace systému výše než 12 m musí být vždy použity mechanické kotvicí prvky - Počet kotvicích prvků a jejich umístění určí projektant na základě analýzy podkladu a výpočtu zatížení 2. Izolační materiál - Desky z pěnového polystyrenu Ceresit CT 315 nebo srovnatelné, označené jako EPS 70F, EPS 100F, EPS-EN13163-T2-L2-W2-S2-P3-BS112-CS(10)70-DS(N)2-DS(70,-)2-TR100 nebo EPS-EN13163-T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)2-TR100 - Tloušťka až 25 cm - S plochou nebo tvarovanou boční stranou desky VI 3. Výztužná vrstva - Tkanina ze skleněných vláken Ceresit CT 325 s hustotou 145 g/m 2 - bílá malta Ceresit CT Základní nátěr - Nepoužívá se 5. Omítky - Minerální omítky: rýhovaná Ceresit CT 35; hlazená Ceresit CT 137; strukturální mix : Ceresit CT 36 - Akrylátové omítky: rýhovaná Ceresit CT 63, CT 64; hlazená Ceresit CT 60 - Silikátové omítky: rýhovaná Ceresit CT 73; hlazená Ceresit CT 72 - Silikonové omítky: rýhovaná Ceresit CT 75; hlazená Ceresit CT 74 - Silikon-silikátové omítky: hlazená Ceresit CT 174; rýhovaná Ceresit CT Mozaikové omítky Ceresit CT 77 (pro detaily malých ploch soklů a fasád) 6. Nátěry - Akrylátový nátěr: Ceresit CT 42, CT 44 - Silikonový nátěr: Ceresit CT 48 - Silikátový nátěr: Ceresit CT Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 15

16 PŘEHLED SYSTÉMŮ Ceretherm WM Premium Oblasti použití - V případě potřeby urychleně izolovat fasádu - Pro novostavby i rekonstrukce fasád pomocí ETICS - Pro obytné, veřejné a průmyslové objekty - Pro objekty s přísnými požárními požadavky včetně vysokých budov (bez omezení výšky aplikace) a veřejných budov (školy, nemocnice, obchodní centra, tělocvičny, zábavná střediska atd.) - Pro vlhké objekty - Pro objekty se zvýšenou vlhkostí vzduchu (bazény, prádelny, kuchyně, koupelny) Charakteristické vlastnosti - Bezpečné, vysoce kvalitní řešení - Velmi odolný mikrobiologické kontaminaci (plísně a řasy) - Odolný silným nárazům - Velmi dobře odolává povětrnostním vlivům - Velmi nízká absorpční schopnost - Velmi vysoká prostupnost par - Požární klasifikace: A1 nebo B21 v souladu s EN (podle druhu aplikované omítky) Vzhled - Výběr různých struktur minerálních, akrylátových, silikátových, silikonových a silikon-silikátových omítek - Široký sortiment standardních barevných omítek a nátěrů (163 barev) - Příprava nestandardních barev na objednávku Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C (+9 C pro aplikaci minerálních omítek) - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 5. Omítky 6. Nátěry 1. Upevnění - WM malta Ceresit CT 190 nebo bílá malta Ceresit CT 87 - Kotvy s plastovým trnem Ceresit CT 335 nebo srovnatelné - V případě upevňování lepicí maltou Ceresit CT 83 a v případě aplikace systému výše než 12 m musí být vždy použity mechanické kotvicí prvky - Počet kotvicích prvků a jejich umístění určí projektant na základě analýzy podkladu a výpočtu zatížení 2. Izolační materiál - Ceresit CT 320 minerální vlna s podélným nebo kolmým vláknem nebo srovnatelný, označený MW-EN13162-T5-CS(10)40-TR15-WS-DS(TH)-MU1 3. Výztužná vrstva - Tkanina ze skleněných vláken Ceresit CT 325 s hustotou 145 g/m 2 - bílá malta Ceresit CT Základní nátěr - Nepoužívá se 5. Omítky - Minerální omítky: rýhovaná Ceresit CT 35; hlazená Ceresit CT 137; strukturální mix : Ceresit CT 36 - Silikátové omítky: rýhovaná Ceresit CT 73; hlazená Ceresit CT 72 - Silikonové omítky: rýhovaná Ceresit CT 75; hlazená Ceresit CT 74 - Silikon-silikátové omítky: rýhovaná Ceresit CT 175; hlazená Ceresit CT Nátěry - Silikátový nátěr: Ceresit CT 54 - Silikonový nátěr: Ceresit CT Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 16 Přehled zateplovacích systémů CERETHERM

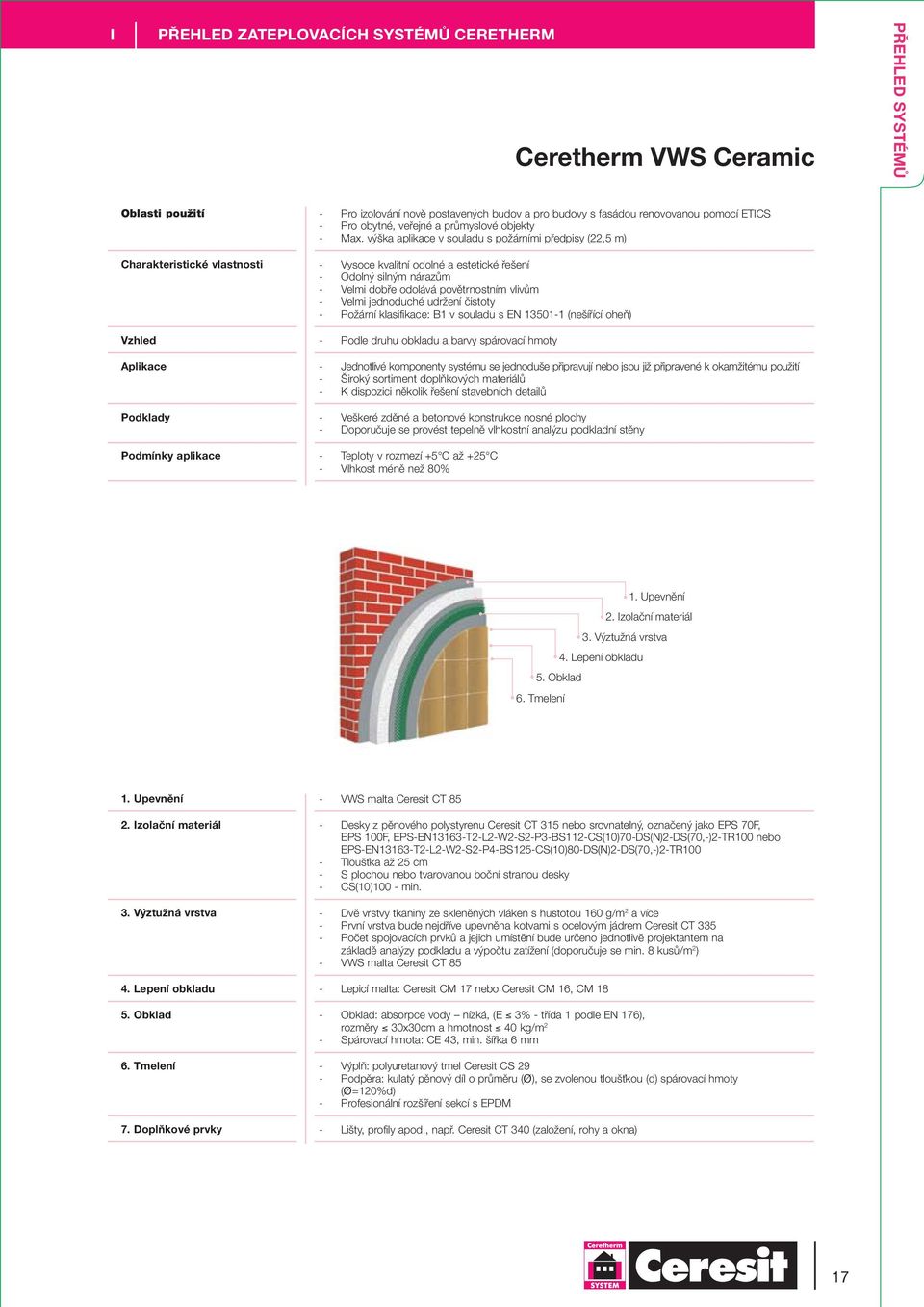

17 I PŘEHLED ZATEPLOVACÍCH SYSTÉMŮ CERETHERM Ceretherm VWS Ceramic PŘEHLED SYSTÉMŮ Oblasti použití - Pro izolování nově postavených budov a pro budovy s fasádou renovovanou pomocí ETICS - Pro obytné, veřejné a průmyslové objekty - Max. výška aplikace v souladu s požárními předpisy (22,5 m) Charakteristické vlastnosti - Vysoce kvalitní odolné a estetické řešení - Odolný silným nárazům - Velmi dobře odolává povětrnostním vlivům - Velmi jednoduché udržení čistoty - Požární klasifikace: B1 v souladu s EN (nešířící oheň) Vzhled - Podle druhu obkladu a barvy spárovací hmoty Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 4. Lepení obkladu 5. Obklad 6. Tmelení 1. Upevnění - VWS malta Ceresit CT Izolační materiál - Desky z pěnového polystyrenu Ceresit CT 315 nebo srovnatelný, označený jako EPS 70F, EPS 100F, EPS-EN13163-T2-L2-W2-S2-P3-BS112-CS(10)70-DS(N)2-DS(70,-)2-TR100 nebo EPS-EN13163-T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)2-TR100 - Tloušťka až 25 cm - S plochou nebo tvarovanou boční stranou desky - CS(10)100 - min. VI 3. Výztužná vrstva - Dvě vrstvy tkaniny ze skleněných vláken s hustotou 160 g/m 2 a více - První vrstva bude nejdříve upevněna kotvami s ocelovým jádrem Ceresit CT Počet spojovacích prvků a jejich umístění bude určeno jednotlivě projektantem na základě analýzy podkladu a výpočtu zatížení (doporučuje se min. 8 kusů/m 2 ) - VWS malta Ceresit CT Lepení obkladu - Lepicí malta: Ceresit CM 17 nebo Ceresit CM 16, CM Obklad - Obklad: absorpce vody nízká, (E 3% - třída 1 podle EN 176), rozměry 30x30cm a hmotnost 40 kg/m 2 - Spárovací hmota: CE 43, min. šířka 6 mm 6. Tmelení - Výplň: polyuretanový tmel Ceresit CS 29 - Podpěra: kulatý pěnový díl o průměru (Ø), se zvolenou tloušťkou (d) spárovací hmoty (Ø=120%d) - Profesionální rozšíření sekcí s EPDM 7. Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 17

18 PŘEHLED SYSTÉMŮ Ceretherm WM Ceramic Oblasti použití - Pro novostavby i rekonstrukce fasád pomocí ETICS s obkladem na povrchu - Pro obytné, veřejné a průmyslové objekty Charakteristické vlastnosti - Vysoce kvalitní odolné a estetické řešení - Odolný silným nárazům - Velmi dobře odolává povětrnostním vlivům - Velmi jednoduché udržení čistoty - Požární klasifikace: A1 v souladu s EN (nehořlavý) Vzhled - Podle druhu obkladu a barvy spárovací hmoty Aplikace - Jednotlivé komponenty systému se jednoduše připravují nebo jsou již připravené k okamžitému použití - Široký sortiment doplňkových materiálů - K dispozici několik řešení stavebních detailů Podklady - Veškeré zděné a betonové konstrukce, nosné plochy - Doporučuje se provést tepelně vlhkostní analýzu podkladní stěny Podmínky aplikace - Teploty v rozmezí +5 C až +25 C - Vlhkost méně než 80% 1. Upevnění 2. Izolační materiál 3. Výztužná vrstva 4. Lepení obkladu 5. Obklad 6. Tmelení 1. Upevnění - WM malta Ceresit CT Izolační materiál - Ceresit CT 320 minerální vlna s podélným nebo kolmým vláknem nebo srovnatelný materiál, označený MW-EN13162-CS(10)15-TR15-MU1 nebo MW-EN13162-T5- CS(10)40-TR15-WS-DS(TH)-MU1 - Tloušťka až 25 cm 3. Výztužná vrstva - Dvě vrstvy tkaniny ze skelných vláken Ceresit CT 325 s hustotou 160 g/m 2 a více - První vrstva bude nejdříve upevněna kotvami s ocelovým jádrem Ceresit CT Počet spojovacích prvků a jejich umístění bude určeno jednotlivě projektantem na základě analýzy podkladu a výpočtu zatížení (doporučuje se min. 8 kusů/m 2 ) - WM malta Ceresit CT Lepení obkladu - Lepicí malta: Ceresit CM 17 nebo Ceresit CM Obklad - Obklad: absorpce vody nízká, (E 3% - třída 1 podle EN 176), rozměry 30x30cm a hmotnost 40 kg/m 2 - Spárovací hmota: CE Tmelení - Výplň: polyuretanový tmel Makroflex PA Podpěra: kulatý pěnový díl o průměru (Ø), se zvolenou tloušťkou (d) spárovací hmoty (Ø=120%d) 7. Doplňkové prvky - Lišty, profily apod., např. Ceresit CT 340 (založení, rohy a okna) 18 Přehled zateplovacích systémů CERETHERM

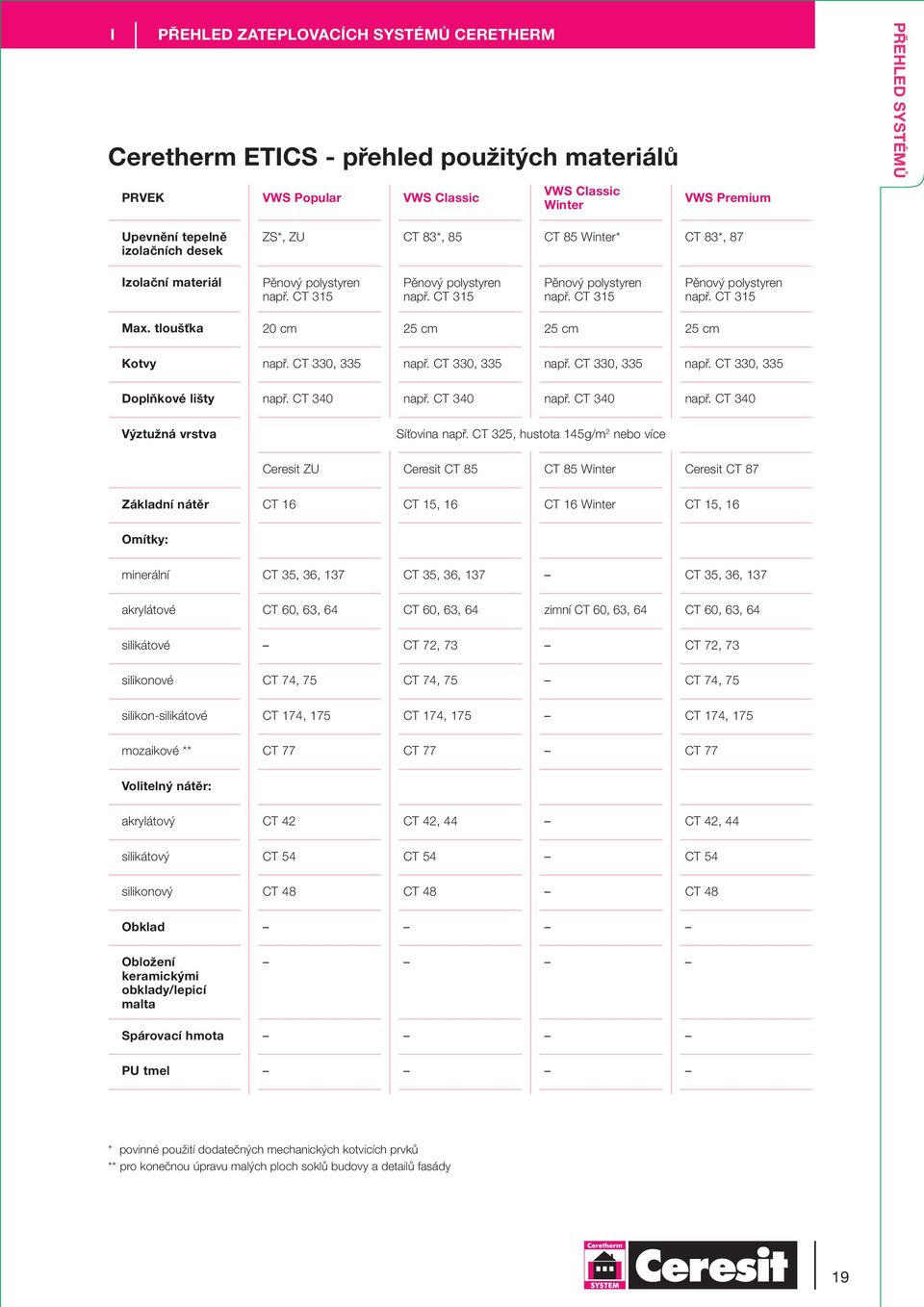

19 I PŘEHLED ZATEPLOVACÍCH SYSTÉMŮ CERETHERM Ceretherm ETICS - přehled použitých materiálů PRVEK VWS Popular VWS Classic VWS Classic Winter VWS Premium PŘEHLED SYSTÉMŮ Upevnění tepelně izolačních desek ZS*, ZU CT 83*, 85 CT 85 Winter* CT 83*, 87 Izolační materiál Pěnový polystyren např. CT 315 Pěnový polystyren např. CT 315 Pěnový polystyren např. CT 315 Pěnový polystyren např. CT 315 Max. tloušťka 20 cm 25 cm 25 cm 25 cm Kotvy např. CT 330, 335 např. CT 330, 335 např. CT 330, 335 např. CT 330, 335 Doplňkové lišty např. CT 340 např. CT 340 např. CT 340 např. CT 340 Výztužná vrstva Síťovina např. CT 325, hustota 145g/m 2 nebo více Ceresit ZU Ceresit CT 85 CT 85 Winter Ceresit CT 87 Základní nátěr CT 16 CT 15, 16 CT 16 Winter CT 15, 16 Omítky: minerální CT 35, 36, 137 CT 35, 36, 137 CT 35, 36, 137 akrylátové CT 60, 63, 64 CT 60, 63, 64 zimní CT 60, 63, 64 CT 60, 63, 64 silikátové CT 72, 73 CT 72, 73 silikonové CT 74, 75 CT 74, 75 CT 74, 75 silikon-silikátové CT 174, 175 CT 174, 175 CT 174, 175 mozaikové ** CT 77 CT 77 CT 77 Volitelný nátěr: akrylátový CT 42 CT 42, 44 CT 42, 44 silikátový CT 54 CT 54 CT 54 VI silikonový CT 48 CT 48 CT 48 Obklad Obložení keramickými obklady/lepicí malta Spárovací hmota PU tmel * povinné použití dodatečných mechanických kotvicích prvků ** pro konečnou úpravu malých ploch soklů budovy a detailů fasády 19

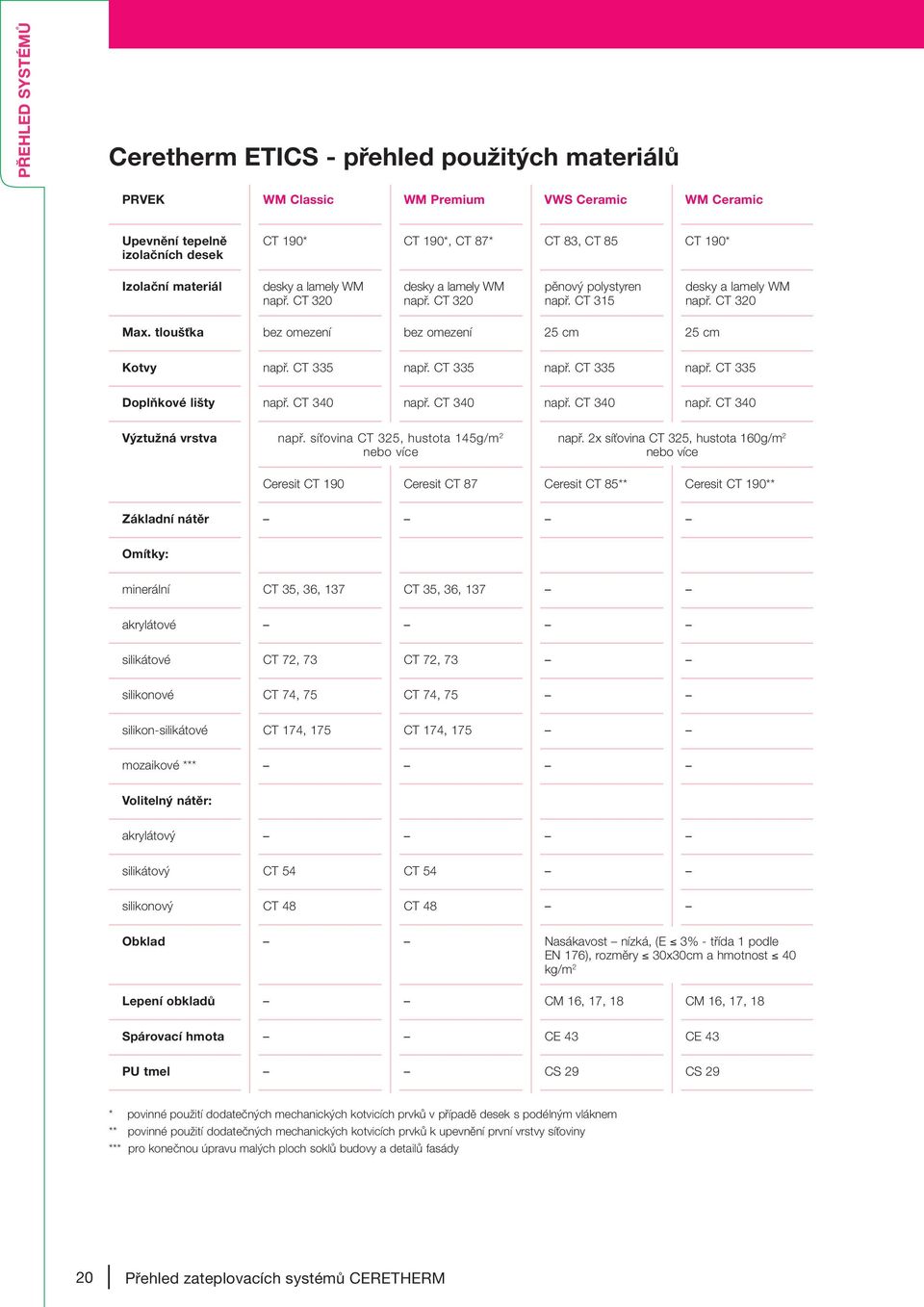

20 PŘEHLED SYSTÉMŮ Ceretherm ETICS - přehled použitých materiálů PRVEK WM Classic WM Premium VWS Ceramic WM Ceramic Upevnění tepelně izolačních desek CT 190* CT 190*, CT 87* CT 83, CT 85 CT 190* Izolační materiál desky a lamely WM např. CT 320 desky a lamely WM např. CT 320 pěnový polystyren např. CT 315 desky a lamely WM např. CT 320 Max. tloušťka bez omezení bez omezení 25 cm 25 cm Kotvy např. CT 335 např. CT 335 např. CT 335 např. CT 335 Doplňkové lišty např. CT 340 např. CT 340 např. CT 340 např. CT 340 Výztužná vrstva např. síťovina CT 325, hustota 145g/m 2 nebo více např. 2x síťovina CT 325, hustota 160g/m 2 nebo více Ceresit CT 190 Ceresit CT 87 Ceresit CT 85** Ceresit CT 190** Základní nátěr Omítky: minerální CT 35, 36, 137 CT 35, 36, 137 akrylátové silikátové CT 72, 73 CT 72, 73 silikonové CT 74, 75 CT 74, 75 silikon-silikátové CT 174, 175 CT 174, 175 mozaikové *** Volitelný nátěr: akrylátový silikátový CT 54 CT 54 silikonový CT 48 CT 48 Obklad Nasákavost nízká, (E 3% - třída 1 podle EN 176), rozměry 30x30cm a hmotnost 40 kg/m 2 Lepení obkladů CM 16, 17, 18 CM 16, 17, 18 Spárovací hmota CE 43 CE 43 PU tmel CS 29 CS 29 * povinné použití dodatečných mechanických kotvicích prvků v případě desek s podélným vláknem ** povinné použití dodatečných mechanických kotvicích prvků k upevnění první vrstvy síťoviny *** pro konečnou úpravu malých ploch soklů budovy a detailů fasády 20 Přehled zateplovacích systémů CERETHERM

21 I PŘEHLED DOPLŇKOVÝCH SYSTÉMOVÝCH ŘEŠENÍ Těsnicí systém Makroflex ZATEPL. SYSTÉMY Oblasti použití - Řešení připojovacích spár při výměně oken a dveří - Rekonstrukce vnějších spár u panelových objektů Charakteristické vlastnosti - Systémové řešení pro spáry - Zabraňuje vzniku plísní a vlhkosti na vnitřním ostění - Řeší vnější ochranu proti povětrnostním vlivům u spár - Trvale elastické utěsnění - Paropropustné pro exteriéry - Parotěsné pro interiéry Vzhled - Přiznaná spára z vnější strany - Možnost překrytí standardním fasádním lepidlem a omítkou Aplikace - Variabilní možnosti aplikací - Možnost skladby dle typu ostění a požadavků investora Použití - pro všechny typy připojovacích spár - pro všechny typy stavebních konstrukcí Důležitou podmínkou pro správnou volbu těsnicího prvku při výměně výplní stavebních otvorů a následujícího zateplení budovy (nebo při prvotním zateplení a následující výměně výplní stavebních otvorů) je dodržení principů správné skladby izolačních vrstev. To znamená, že uvnitř budovy musí být těsněji než venku. Velikost difúzního odporu se musí směrem zevnitř ven zmenšovat. 1. Rovina - parotěsné ošetření spáry ze strany interiéru (parotěsná fólie, tmelový uzávěr) 2. Rovina - izolace středové vrstvy u výplní pomocí PU pěny 3. Rovina - paropropustné ošetření připojovací spáry z vnější strany výplně - v této rovině řešíme napojení fasádního systému na stavební výplň (komprimovaná páska, paropropustná fólie) Paropropustná vnější vrstva Izolační vrstva Parotěsná vnitřní vrstva Systém aplikace - Lepení fólií na ostění pomocí speciálního lepicího a těsnicího tmelu SP, na rám oken se lepí pomocí samolepicí fólií Parotěsná (vnitřní) vrstva - ISO Connect Inside fliesová fólie s vysokou pevností - ISO Connect Inside FD fliesová fólie - Makrosil FX 130 akrylátový tmel - Makrosil PA 124 polyuretanový tmel - Makroflex FT 101 tmel na bázi Flextec polymeru Izolační vrstva - Makroflex PU pěna MEGA 65 - Makroflex PU pěna Flexibilní (B1) - Makroflex PU pěna Nízkoexpanzní Paropropustná (venkovní) vrstva - ISO Connect Outside fliesová fólie s vysokou pevností - ISO Connect Outside FD fliesová fólie - Komprimovaná páska Makroflex K600 /K Tmelový uzávěr (podmíněno kvalitnějším uzávěrem ze strany interiéru) Lepidla pro aplikaci fólií - Lepidlo SP (letní varianta od + 5 C) - Lepidlo SP + (zimní varianta od 5 C) - Makrosil PA 124 (jako nouzová varianta) 21

22 PŘEHLED SYSTÉMŮ Systémová řešení Ceresit Lodžie a balkóny s keramickou dlažbou Oblasti použití - Pro pokládání dlažby na balkónech a lodžiích - Pro rekonstrukce i novostavby - Pro obytné, veřejné a průmyslové objekty Charakteristické vlastnosti - Systémové vysoce kvalitní řešení - Odolnost proti povětrnostním vlivům - Odolnost proti mrazu a změnám teplot - Dlouhodobá životnost - Snadná údržba Vzhled - Podle druhu použité dlažby a barvy spárovací hmoty - Doporučená vazba pokládané dlažby tzv. na střih Aplikace - Středněvrstvé lepení s podmínkou 100% pokrytí zadní stěny dlažby lepicí maltou - Snadné zpracování a jednoduchá montáž Podklady - Beton stáří min. 3 měsíce - Cementový potěr stáří min. 28 dní - podklad ve spádu min. 2% Podmínky aplikace - Teploty od +5 C do 25 C - Relativní vlhkost vzduchu méně než 80% 9. CS CE CM CL CL CT CN CN 83 + CC Podklad 1. Příprava podkladu - Ceresit CN 83 + Ceresit CC 81 rychletvrdnoucí vyrovnávací hmota s přidáním zušlechťovací emulze - Ceresit CN 83 rychletvrdnoucí vyrovnávací hmota 2. Penetrace - Ceresit CT 17 základní nátěr pro zvýšení přilnavosti 3. Utěsnění podkladu - Ceresit CL 50 dvousložkové utěsnění provedení ve dvou vrstvách - Ceresit CL 52 izolační pás vložený do rohů a dilatačních spár 4. Lepení dlažby - Ceresit CM 19 flexibilní lepicí malta lepte metodou středněvrstvého lepení. - Alternativa: Ceresit CM 16, CM 17, CM 18 Easy Flex flexibilní lepicí malty, v těchto případech lepte kombinovanou metodou (potírejte lepicí maltou i zadní stěnu dlaždic) 5. Spárování - Ceresit CE 43 Aquastatic flexibilní spárovací hmota od 2 do 20 mm 6. Dilatační spáry - Výplň: Ceresit CS 25 sanitární silikon - Podklad: Těsnicí pěnový provazec, průměr 6-30 mm dle šířky spáry 22 Přehled zateplovacích systémů CERETHERM

23 II OMÍTKY CERESIT Omítky Ceresit Kromě zlepšování izolačních vlastností zaručuje zateplovací systém také správnou ochranu budovy před povětrnostními vlivy a tím zlepšuje její estetický vzhled. Důležitou roli z hlediska odolnosti fasády má umístění budovy (geografické), klimatické podmínky a také vliv okolí. Evropské normy EN 1062 uvádějí následující hodnoty ETICS: - schopnost absorpce vody (nasákavost) - paropropustnost - schopnost samočištění Jednotlivé omítky se liší dle druhu použitého pojiva: Minerální omítky minerální pojiva Akrylátové omítky pojiva na bázi polymerů, Silikátové omítky pojiva na bázi vodních roztoků křemičitanu draselného a disperze polymerů Silikonové omítky pojiva na bázi kombinací silikonových pryskyřic a akrylátových pryskyřic Silikon-silikátové omítky pojiva na bázi vodních roztoků křemičitanu draselného a silikonových pryskyřic. OMÍTKY CERESIT Zvýšený obsah polymerů v akrylátových a silikonových omítkách (CT 60, CT 63, CT 64, CT 74, CT 75) propůjčuje těmto druhům omítek vlastnosti,které je odlišují od minerálních a silikátových omítek (CT 35, CT 36, CT 137, CT 72, CT 73): - větší smršťování pojiva je kompenzováno významně zvýšenou flexibilitou, - nižší schopnost absorbovat vlhkost obsah polymerů v akrylátových a silikonových omítkách, lepší odolnosti proti mrazu, - lepší odolnost proti znečištění - akrylátové a silikonové omítky: polymerové pojivo je kapilárně uzavřené a proto se ve struktuře omítky neusazují nečistoty, - lehce zpracovatelné související s výše zmíněným, - akrylátové a silikonové omítky mohou být čištěny vodou, minerální a silikátové omítky mohou být renovovány pouze novým nátěrem, - rozdílné barevné škály - akrylátové, silikonové a silikátové omítky mohou být tónovány bez omezení; minerální omítky jsou pouze bílé a v pastelových barvách, - barevná stálost - akrylátové a silikonové omítky díky nízké alkalitě (ph téměř neutrální) mají vyšší odolnost vůči UV záření než minerální a silikátové omítky, - nižší odolnost vůči biolog. vlivům - akrylátové a silikonové omítky jsou méně odolné vůči tvorbě mikroorganizmů. Vysoce alkalické povrchy jako minerální a silikátové omítky (ph = 12 13) vytvářejí bariéru pro vývoj mikroorganizmů, - lepší odolnost vůči tepelným vlivům flexibilita akrylátových a silikonových omítek (organické vazby) kompenzuje působení těchto deformací, což umožňuje prevenci vzniku mikrotrhlin ve fasádě. Silikon-silikátové omítky CT 174, CT 175 jsou smíšené omítky na bázi silikátových a silikonových pojiv. Jsou charakteristické nižším difúzním odporem kombinovaným s nižší schopností absorbovat vlhkost (v porovnání se silikátovými omítkami). Zvýšená alkalita zaručuje odolnost proti biologickým vlivům. Silikon-silikátové omítky jsou odolnější znečištění a velmi jednoduše se udržují čisté. 23
