HYDRAULICKÝ SLOUPKOVÝ ZVEDÁK PROVOZNÍ NÁVOD

Rozměr: px
Začít zobrazení ze stránky:

Download "HYDRAULICKÝ SLOUPKOVÝ ZVEDÁK PROVOZNÍ NÁVOD"

Transkript

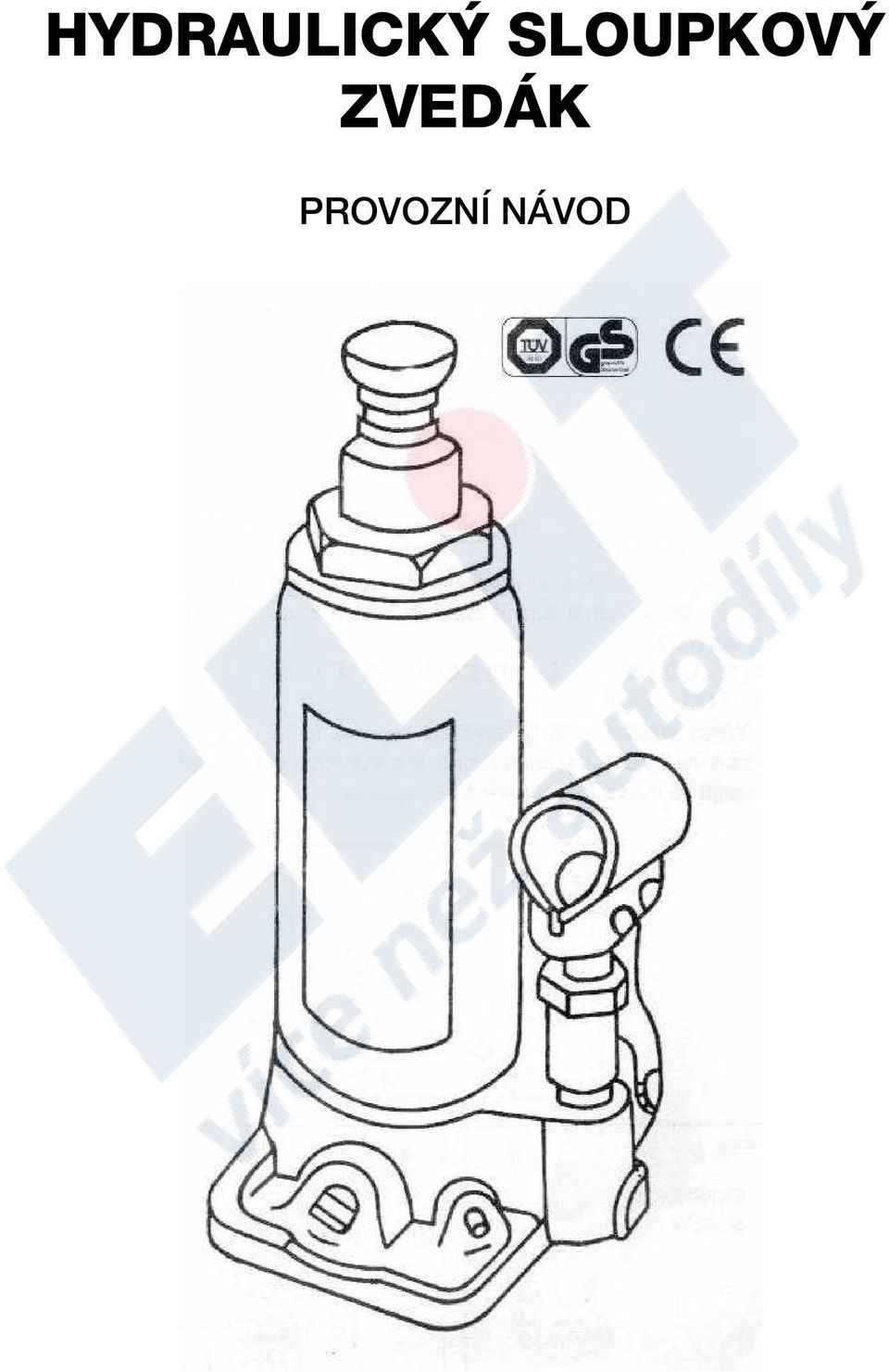

1 HYDRAULICKÝ SLOUPKOVÝ ZVEDÁK PROVOZNÍ NÁVOD

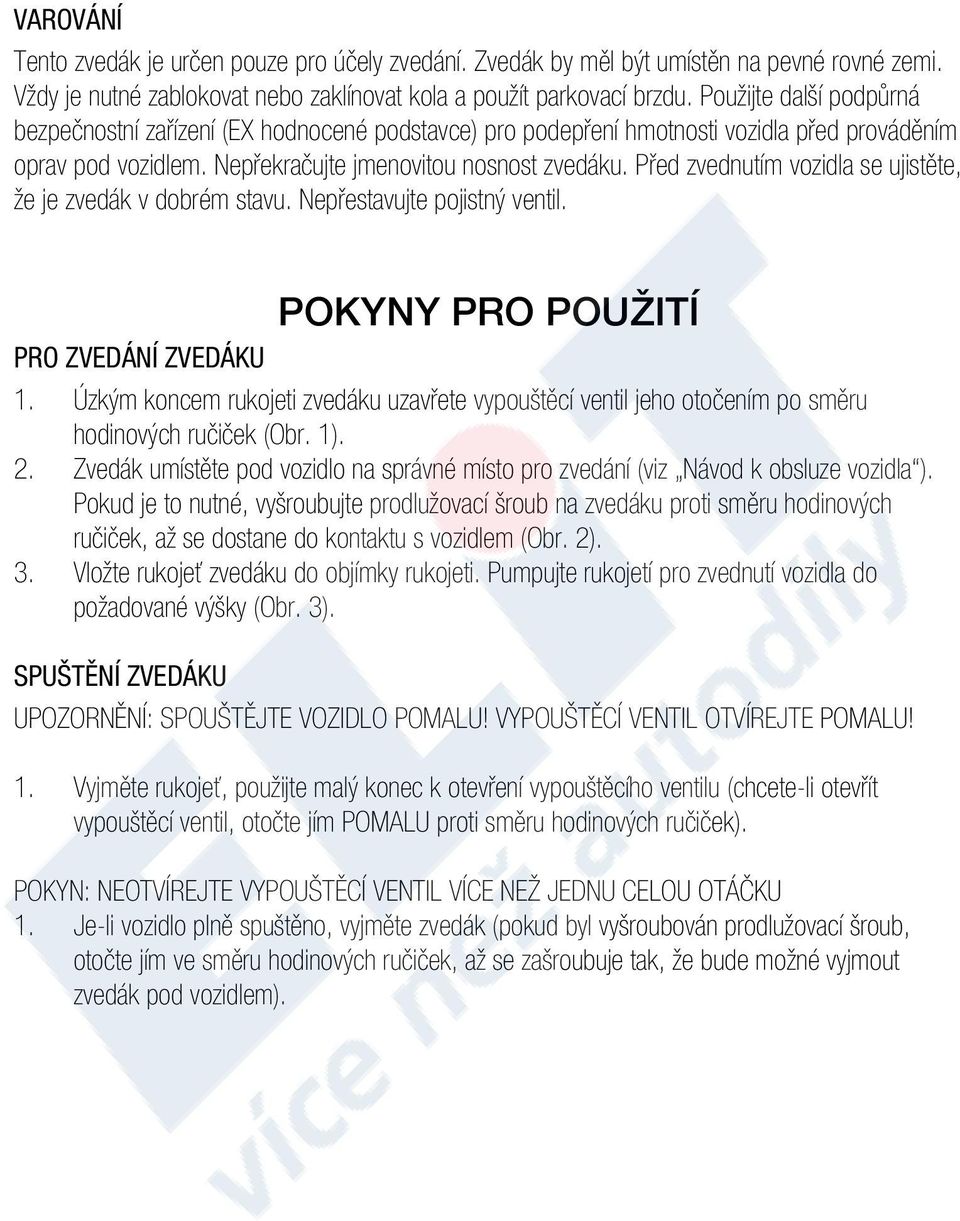

2 VAROVÁNÍ Tento zvedák je určen pouze pro účely zvedání. Zvedák by měl být umístěn na pevné rovné zemi. Vždy je nutné zablokovat nebo zaklínovat kola a použít parkovací brzdu. Použijte další podpůrná bezpečnostní zařízení (EX hodnocené podstavce) pro podepření hmotnosti vozidla před prováděním oprav pod vozidlem. Nepřekračujte jmenovitou nosnost zvedáku. Před zvednutím vozidla se ujistěte, že je zvedák v dobrém stavu. Nepřestavujte pojistný ventil. POKYNY PRO POUŽITÍ PRO ZVEDÁNÍ ZVEDÁKU 1. Úzkým koncem rukojeti zvedáku uzavřete vypouštěcí ventil jeho otočením po směru hodinových ručiček (Obr. 1). 2. Zvedák umístěte pod vozidlo na správné místo pro zvedání (viz Návod k obsluze vozidla ). Pokud je to nutné, vyšroubujte prodlužovací šroub na zvedáku proti směru hodinových ručiček, až se dostane do kontaktu s vozidlem (Obr. 2). 3. Vložte rukojeť zvedáku do objímky rukojeti. Pumpujte rukojetí pro zvednutí vozidla do požadované výšky (Obr. 3). SPUŠTĚNÍ ZVEDÁKU UPOZORNĚNÍ: SPOUŠTĚJTE VOZIDLO POMALU! VYPOUŠTĚCÍ VENTIL OTVÍREJTE POMALU! 1. Vyjměte rukojeť, použijte malý konec k otevření vypouštěcího ventilu (chcete-li otevřít vypouštěcí ventil, otočte jím POMALU proti směru hodinových ručiček). POKYN: NEOTVÍREJTE VYPOUŠTĚCÍ VENTIL VÍCE NEŽ JEDNU CELOU OTÁČKU 1. Je-li vozidlo plně spuštěno, vyjměte zvedák (pokud byl vyšroubován prodlužovací šroub, otočte jím ve směru hodinových ručiček, až se zašroubuje tak, že bude možné vyjmout zvedák pod vozidlem).

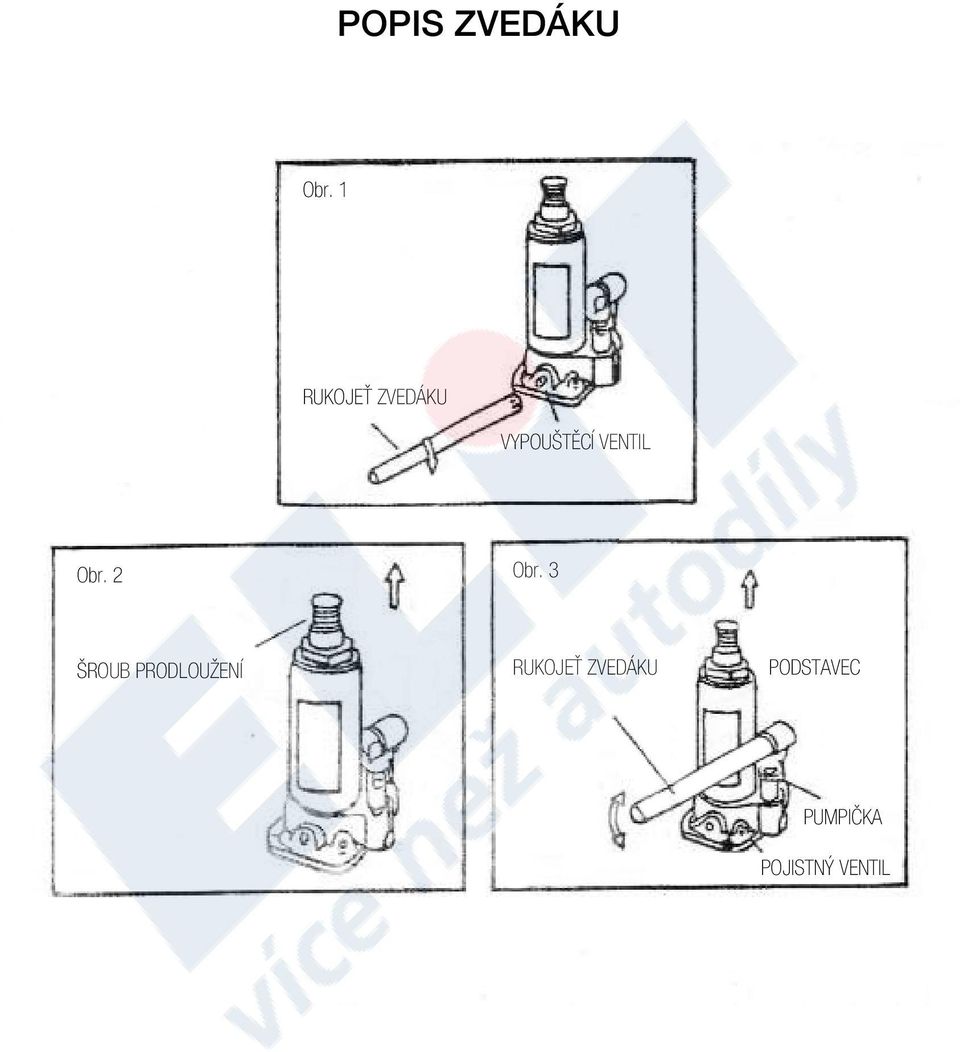

3 POPIS ZVEDÁKU Obr. 1 RUKOJEŤ ZVEDÁKU VYPOUŠTĚCÍ VENTIL Obr. 2 Obr. 3 ŠROUB PRODLOUŽENÍ RUKOJEŤ ZVEDÁKU PODSTAVEC PUMPIČKA POJISTNÝ VENTIL

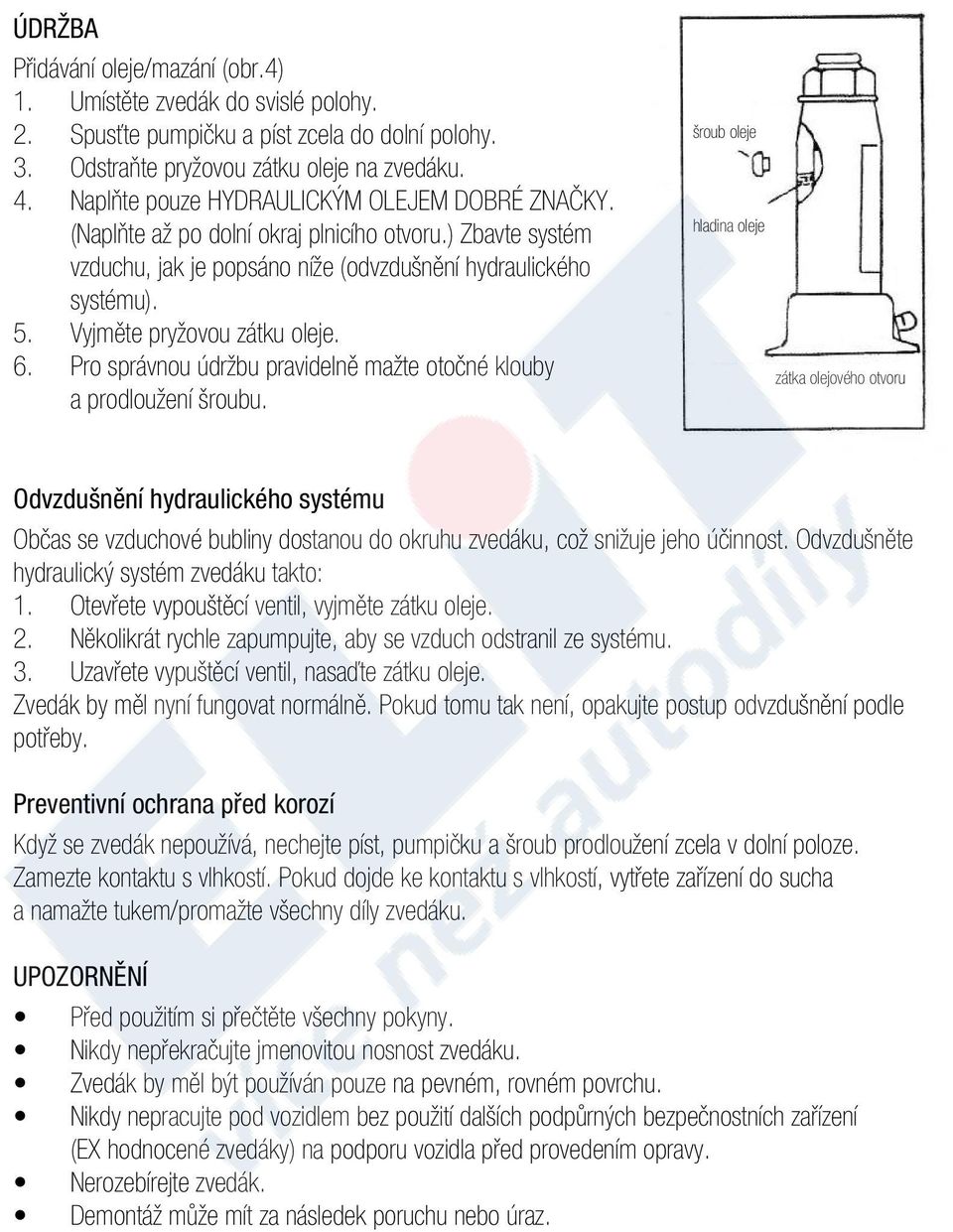

4 ÚDRŽBA Přidávání oleje/mazání (obr.4) 1. Umístěte zvedák do svislé polohy. 2. Spusťte pumpičku a píst zcela do dolní polohy. 3. Odstraňte pryžovou zátku oleje na zvedáku. 4. Naplňte pouze HYDRAULICKÝM OLEJEM DOBRÉ ZNAČKY. (Naplňte až po dolní okraj plnicího otvoru.) Zbavte systém vzduchu, jak je popsáno níže (odvzdušnění hydraulického systému). 5. Vyjměte pryžovou zátku oleje. 6. Pro správnou údržbu pravidelně mažte otočné klouby a prodloužení šroubu. šroub oleje hladina oleje zátka olejového otvoru Odvzdušnění hydraulického systému Občas se vzduchové bubliny dostanou do okruhu zvedáku, což snižuje jeho účinnost. Odvzdušněte hydraulický systém zvedáku takto: 1. Otevřete vypouštěcí ventil, vyjměte zátku oleje. 2. Několikrát rychle zapumpujte, aby se vzduch odstranil ze systému. 3. Uzavřete vypuštěcí ventil, nasaďte zátku oleje. Zvedák by měl nyní fungovat normálně. Pokud tomu tak není, opakujte postup odvzdušnění podle potřeby. Preventivní ochrana před korozí Když se zvedák nepoužívá, nechejte píst, pumpičku a šroub prodloužení zcela v dolní poloze. Zamezte kontaktu s vlhkostí. Pokud dojde ke kontaktu s vlhkostí, vytřete zařízení do sucha a namažte tukem/promažte všechny díly zvedáku. UPOZORNĚNÍ Před použitím si přečtěte všechny pokyny. Nikdy nepřekračujte jmenovitou nosnost zvedáku. Zvedák by měl být používán pouze na pevném, rovném povrchu. Nikdy nepracujte pod vozidlem bez použití dalších podpůrných bezpečnostních zařízení (EX hodnocené zvedáky) na podporu vozidla před provedením opravy. Nerozebírejte zvedák. Demontáž může mít za následek poruchu nebo úraz.

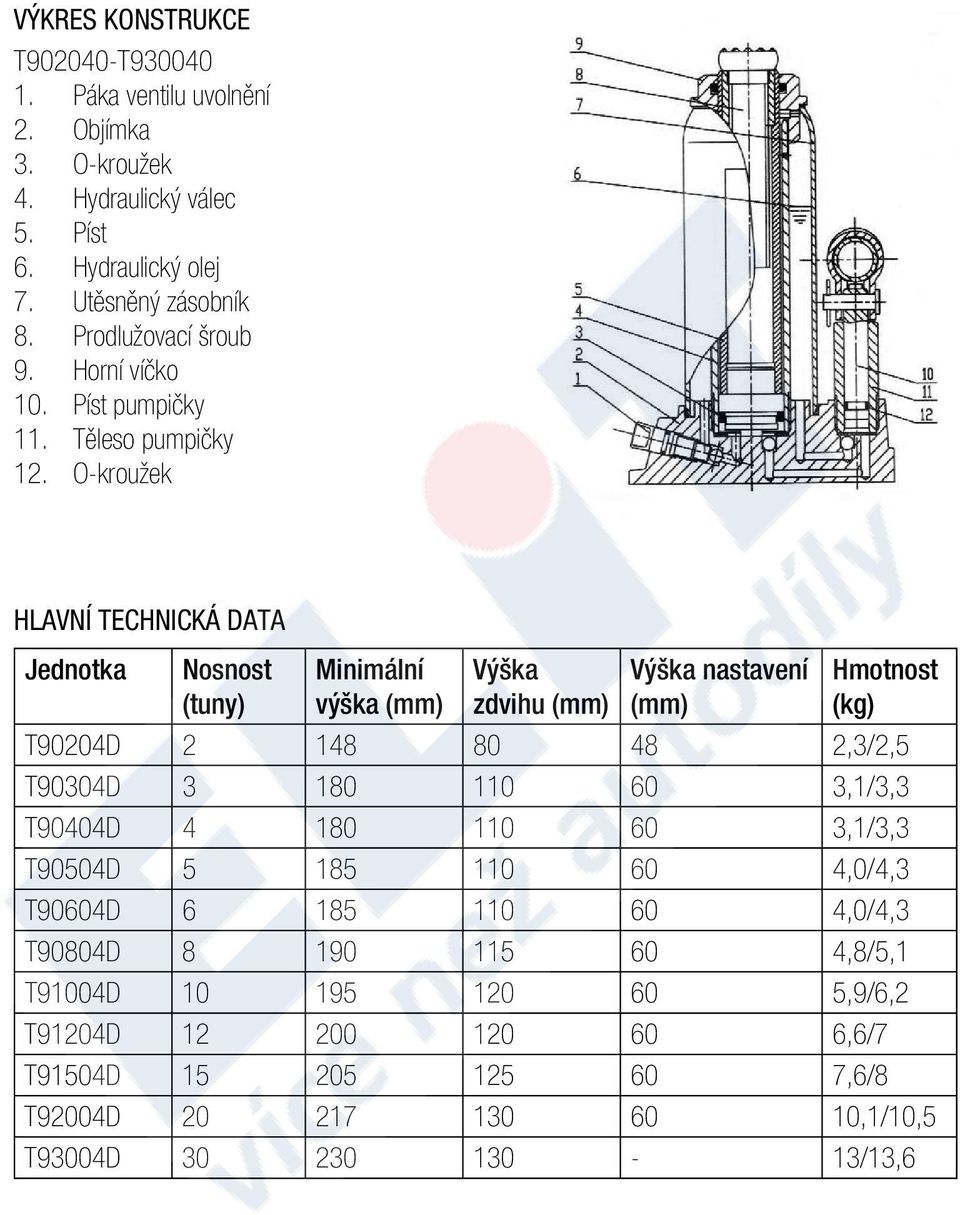

5 VÝKRES KONSTRUKCE T T Páka ventilu uvolnění 2. Objímka 3. O-kroužek 4. Hydraulický válec 5. Píst 6. Hydraulický olej 7. Utěsněný zásobník 8. Prodlužovací šroub 9. Horní víčko 10. Píst pumpičky 11. Těleso pumpičky 12. O-kroužek HLAVNÍ TECHNICKÁ DATA Jednotka Nosnost (tuny) Minimální výška (mm) Výška zdvihu (mm) Výška nastavení (mm) Hmotnost (kg) T90204D ,3/2,5 T90304D ,1/3,3 T90404D ,1/3,3 T90504D ,0/4,3 T90604D ,0/4,3 T90804D ,8/5,1 T91004D ,9/6,2 T91204D ,6/7 T91504D ,6/8 T92004D ,1/10,5 T93004D /13,6

6 HLEDÁNÍ ZÁVAD Zvedák nezvedá břemeno nebo nemá požadovanou nosnost Zvedák se spouští pod zatížením Únik oleje z plnicí zátky Pumpování pruží Rukojeť se zvedá nebo klesá při zatížení Zvedák nezvedne břemeno do plné výšky Vypouštěcí ventil nesmí být těsně uzavřen. HLEDÁNÍ ZÁVAD KONTROLNÍ SEZNAM Zvedák má málo oleje. Vyjměte plnicí zátku a naplňte nádržku s čistým hydraulickým olejem pro zvedáky. Zásobník nesmí být přeplněn. Vyjměte plnicí zátku a vypusťte nadbytečný olej do nádoby. Zvedák může být zavzdušněn. Otevřete vypouštěcí ventil a pumpujte několikrát rukojetí. Uzavřete vypouštěcí ventil a pokračujte v provozu. Pokud je to nutné, opakujte postup. Ventily nejsou uzavřeny nebo mají v sobě cizí předměty. Pro propláchnutí ventilů snižte sedlo a uzavřete vypouštěcí ventil. Ručně zvedněte sedlo o několik centimetrů, otevřete vypouštěcí ventil a pak zatlačte sedlo dolů co nejrychleji.
