NÁVOD K OBSLUZE. Bezdrátově ovládaná síťová zásuvka s dálkovým ručním ovladačem (433 MHz) Základní souprava RS-203 Obj. č.

Transkript

1 NÁVOD K OBSLUZE Bezdrátově ovládaná síťová zásuvka s dálkovým ručním ovladačem (433 MHz) Základní souprava RS-203 Obj. č.: Budete-li někdy potřebovat dálkově (rádiově) ovládanou síťovou zásuvku s dálkovým ovladačem, pak se Vám jistě bude hodit tato souprava. Dálkový ruční ovladač, který je součástí této soupravy, dokáže samostatně ovládat až 4 různé přijímací jednotky (síťové zásuvky). Takže pozdější rozšíření systému nebude pro Vás znamenat žádný problém. Maximální spínaný příkon (proud) zásuvky: 3600 W (16 A). Rozsah dodávky: 1 dálkový ovladač (ruční vysílač) a 1 zásuvka (přijímač). Tento návod k obsluze zahrnuje kompletní popis zacházení se zásuvkou (samostatné obj. číslo ), s dálkovým ručním ovladačem (sam. obj. č.: ) a s nástěnným ovladačem zvláštní příslušenství (obj. č viz Příloha ). Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 Obsah Strana ÚVOD... 3 ZÁKLADNÍ CHARAKTERISTIKY ZAŘÍZENÍ:... 3 ÚČEL POUŽITÍ BEZDRÁTOVĚ OVLÁDANÉ SÍŤOVÉ ZÁSUVKY... 4 BEZPEČNOSTNÍ PŘEDPISY... 4 UVEDENÍ ZAŘÍZENÍ DO PROVOZU RUČNÍ DÁLKOVÝ OVLADAČ (VYSÍLAČ) BEZDRÁTOVĚ OVLÁDANÁ ZÁSUVKA (PŘIJÍMAČ)... 6 ČIŠTĚNÍ A ÚDRŽBA... 6 TECHNICKÉ ÚDAJE... 7 PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ... 7 PŘÍLOHA: NÁSTĚNNÝ DÁLKOVÝ OVLADAČ ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

3 Úvod Zobrazení dálkového ručního ovladače a zásuvky Vážení zákaznicí, děkujeme Vám za Vaši důvěru a za nákup naší bezdrátově ovládané síťové zásuvky s ručním dálkovým ovladačem v rádiovém pásmu 433 MHz = občanské rádiové pásmo PMR (Private Mobile Radio = soukromé mobilní rádio). Přiložený dálkový ovladač dokáže ovládat až 4 takovéto zásuvky (nebo jiné přijímací jednotky, například zásuvkové stmívače). Do této bezdrátově ovládané zásuvky pak můžete připojit spotřebič (rádio, lampu, atd.), který zapnete nebo vypnete pomocí přiloženého ručního dálkového ovladače (vysílače) nebo pomocí nástěnného ovladače, který si můžete přikoupit jako zvláštní příslušenství (obj. č.: viz Příloha ). Základní charakteristiky zařízení: Zásuvka a ovladač jsou chráněny naprogramovatelným bezpečnostním kódem k zajištění bezporuchového a nerušeného ovládání v rádiovém pásmu 433 MHz. Dálkový ovladač: 4 ovládané kanály (zásuvky) zapínání a vypínání (ON/OFF). Hlavní spínač zapnutí a vypnutí zásuvky (ON/OFF). Kontrolka (LED) na zásuvce a na dálkovém ovladači. Bezdrátový přenos ovládacích povelů. 3

4 Účel použití bezdrátově ovládané síťové zásuvky Neodpovídáme v žádném případě za škody, které by byly způsobeny nedodržením pokynů, které jsou uvedeny v tomto návodu k obsluze. V těchto případech též zanikají jakékoliv nároky ze záruky. Toto spínanou mezizásuvku lze zapojit pouze do síťové zásuvky se střídavým napětím 230 V / 50 Hz. V žádném případě nesmí být překročen maximální spínaný příkon 3600 W /16 A (totéž platí i o do této zásuvky zapojených spotřebičích). Zařízení je určeno pouze pro používání v uzavřených prostorách. Venkovní používání není dovoleno. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho vnitřním zapojení. Jiný způsob používání výrobku, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje. Kromě jiného je toto spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Dodržujte bezpodmínečně bezpečnostní předpisy! Tento výrobek splňuje požadavky platných evropských a národních směrnic ohledně elektromagnetické slučitelnosti a provozu nízkonapěťových zařízení. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce. Bezpečnostní předpisy Abyste zajistili bezvadné fungování a bezpečný provoz zařízení, dodržujte bezpodmínečně následující bezpečnostní předpisy. Tato bezdrátově ovládaná zásuvka je opatřena ochranným kontaktem (uzemněním) podle německé normy (nemají vyvedený ochranný kolík podle české normy z tohoto důvodu je připojení některých spotřebičů, které vyžadují uzemnění, omezeno, pokud zástrčka kabelu spotřebiče není opatřena ochrannými kontakty podle německé normy většina moderních spotřebičů je však již opatřena zástrčkou s obojím jištěním: otvorem pro ochranný kolík a s ochrannými kontakty po obvodu zástrčky). Z důvodů bezpečnosti nepoužívejte prodlužovací kabely bez ochranného (nulového) vodiče. Do zásuvky nepřipojujte žádné spotřebiče, které by mohly způsobit náhodným zapnutím požár nebo jiné škody (žehličky, ventilátory, topidla atd.). Tyto spotřebiče by měly být pod stálým dozorem. Dodržte bezpečnostní vzdálenost těchto spotřebičů od nábytku, záclon, závěsů a jiných hořlavých předmětů. Nevystavujte výrobek příliš vysokým teplotám, vibracím (nárazům). Výrobek nesmí být při používání vlhký (mokrý). V tomto případě hrotí nebezpečí vzniku požáru nebo úrazu elektrickým proudem. Nepoužívejte zařízení v prostorách s nepříznivými okolními podmínkami, ve kterých se nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary nebo prach. 4

5 V pravidelných intervalech provádějte kontrolu, zda nedošlo k poškození zásuvky nebo spotřebičů, které jste do této zásuvky zapojili. Při otvírání krytů nebo vyjímání dílů, i když je to možné provést pouhou rukou, mohou být uvolněny součásti a díly, které jsou pod napětím. Pod napětím mohou zůstat i místa pro připojení. Před údržbou a opravami nebo před výměnou dílů či konstrukčních prvků musí být přístroj odpojen ode všech zdrojů napětí, pokud je nezbytné jeho otevření. Pokud se nedá zabránit údržbě a opravám při otevřeném přístroji pod napětím, mohou toto provádět pouze kvalifikované síly, které byly poučeny o možných nebezpečích a které byly obeznámeny s jednoznačnými předpisy, které jsou s tímto spojeny. Pokud předpokládáte, že nelze zařízení z důvodů bezpečnosti používat, zajistěte výrobek proti náhodnému použití (zapnutí). Vezměte na vědomí, že výrobek již nelze bezpečně používat tehdy, když: - vykazuje viditelná poškození, - nepracuje (nefunguje) a - jestliže byl výrobek delší dobu uskladněn v nevhodných podmínkách. nebo - byl vystaven těžkému namáhání při přepravě. Elektrická zařízení nejsou dětská hračka a nepatří tak do dětských rukou. Za přítomnosti děti buďte zvláště opatrní. Děti mohou strkat do zařízení různé předměty. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Pokud si nebudete vědět rady, jak zařízení používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. Uvedení zařízení do provozu Před uvedením celého zařízení do provozu musíte nejprve provést synchronizaci zásuvky a dálkového ovladače naprogramováním bezpečnostního kódu. Tuto synchronizaci musíte provést i v případě výměny baterií v dálkovém ovladači, po vyjmutí spínané zásuvky ze síťové zásuvky a po výpadku síťového napájení. 1. Ruční dálkový ovladač (vysílač) (1) Vložení (výměna) baterií Otevřete kryt bateriového pouzdra na zadní straně dálkového vysílače a vložte do něj dvě baterie 1,5 V typu AAA ( LR 03, mikro) a kryt bateriového pouzdra opět uzavřete. (2) Po vložení baterií začne na dálkovém ovladači blikat kontrolka (LED). Tento stav znamená, že nebyl ještě naprogramován žádný bezpečnostní kód. (3) Naprogramování bezpečnostního kódu Pomocí očíslovaných tlačítek na dálkovém ovladači (tlačítka 1 až 4 zapínání a vypínání ovládaných zásuvek) zvolte jejich postupným stisknutím čtyřmístný 5

6 bezpečnostní kód, například Po stisknutí čtvrtého (posledního) tlačítka přestane na ovladači svítit kontrolka = ukončení naprogramování bezpečnostního kódu. (4) Změna bezpečnostního kódu Vyndejte z dálkového ovladače baterie, počkejte 30 sekund a zadejte nový bezpečnostní kód výše popsaným způsobem. (5) Poznámka Pokud bude vlastnit více dálkových ovladačů, můžete je všechny naprogramovat na stejný bezpečnostní kód a můžete tak ovládat pomocí více dálkových ovladačů stejnou spínanou zásuvku (samozřejmě, že musí být tato zásuvka synchronizována na příslušný bezpečnostní kód viz dále). 2. Bezdrátově ovládaná zásuvka (přijímač) (1) Zastrčte tuto zásuvku do síťové zásuvky 230 V / 50 Hz (s ochranným kontaktem). Na zásuvce začne pomalu blikat kontrolka (LED). Toto znamená, že zásuvka ještě nerozeznala, kterým kanálem má být ovládána (1 až 4) a dále ještě nerozeznala příslušný bezpečnostní kód. (2) Stiskněte na přední straně zásuvky funkční tlačítko a podržte toto tlačítko stisknuté po dobu cca 2 sekundy, dokud nezačne kontrolka na zásuvce rychle blikat. Nyní toto tlačítko pomalu uvolněte. Nyní můžete provést pro tuto zásuvku příslušné přiřazení čísla kanálu dálkovým ovladačem. (3) Stiskněte na dálkovém ovladači příslušné tlačítko (kanál) například 2 ON. Zásuvka zachytí tento kód zpravidla během jedné sekundy. V případě správné synchronizace mezi ovladačem a zásuvkou se na ní trvale rozsvítí kontrolka (LED). Tím je synchronizace ukončena a tlačítkem na dálkovém ovladači 2 ON můžete nyní zásuvku (do ní zapojený spotřebič) zapínat nebo tlačítkem 2 OFF vypínat. (4) Pokud budete potřebovat naprogramovat zásuvku na jiné číslo ovládacího kanálu, stiskněte na přední straně zásuvky znovu funkční tlačítko a podržte toto tlačítko stisknuté po dobu cca 2 sekundy, dokud nezačne kontrolka na zásuvce rychle blikat, a pomocí dálkového ovladače zvolte jiné číslo ovládacího kanálu výše popsaným způsobem. (8) Poznámka: Samozřejmě, že můžete jedním kanálem ovládat i více zásuvek. Upozornění: Dosah rádiového přenosu mezi ovládačem a zásuvkou činí 20 až 40 metrů. Zdroje ručení, jako jsou jiná vysílací zařízení (například bezdrátová sluchátka) nebo zdroje rušivých elektromagnetických polí (například monitory počítačů atd.) mohou snížit dosah zařízení. Totéž platí i pro železobetonové konstrukce stěn a stropů domů. Čištění a údržba Provádějte pravidelné kontroly z hlediska technické bezpečnosti, zda nedošlo k poškození pouzdra zásuvky. Provoz s poškozeným pouzdrem není dovolen. Před čištěním vytáhněte spínanou zásuvku ze síťové zásuvky. 6

7 Čas od času zkontrolujte stav baterií v dálkovém ovladači. Vybité baterie okamžitě vyndejte z bateriového pouzdra. Mohly by vytéci a poškodit přístroj. Při výměně používejte pouze baterie předepsaných typů a vyměňujte je všechny najednou. Vybité baterie (akumulátory) jsou zvláštním odpadem a musí být s nimi zacházeno tak, aby nedošlo k poškození životního prostředí. Nepatří do domovního odpadu! K těmto účelům slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete a neohrožujte životní prostředí! Výrobek nesmí být otvírán. Vlastnoruční opravy jsou zakázány. Opravy svěřte pouze odborníkům. K čištění pouzdra zásuvky a dálkového ovladače používejte toliko měkký antistatický hadřík bez žmolků. Abyste zabránili poškrábání nebo poleptání pouzdra, nečistěte nikdy výrobek prostředky na drhnutí a rozpouštědly. Technické údaje Jmenovité napětí: 230 V AC / 50 Hz (16 A) Maximální spínaný příkon: Frekvence vysílače: 3600 VA (W) 433,92 MHz Doporučená provozní teplota: 0 až + 50 C Dosah: Napájení dálkového ovladače: Až 25 m (za optimálních podmínek viz dále) 2 x 1,5 V, alkalické baterie typu AAA (IEC LR3) Rozměry (zásuvka): 63 x 80 x 138 mm (d x š x v) Rozměry (ovladač): 36 x 17 x 141 mm (d x š x v) PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ Vážení zákaznicí, abyste zabránili Vašim i našim zbytečným nákladům a časové náročnosti, pokuste se prosím pomocí těchto našich praktických tipů lokalizovat a odstranit vzniklé problémy. O další pomoc můžete požádat na naší kontaktní adrese, kterou uvádíme v kapitole Bezpečnostní předpisy. 1. Popis funkce přenosu v pásmu 433 MHz: Technika přenosu v pásmu 433 MHz (megahertz) umožňuje bezdrátový rádiový přenos dat na krátké až střední vzdálenosti. Při tomto rádiovém přenosu se používá nosná vlna s frekvencí 433 MHz, pomocí které dochází ke zprostředkování přenosu informací. Tento princip můžeme porovnat s poštovním doručovatelem (poslem), který doručuje 7

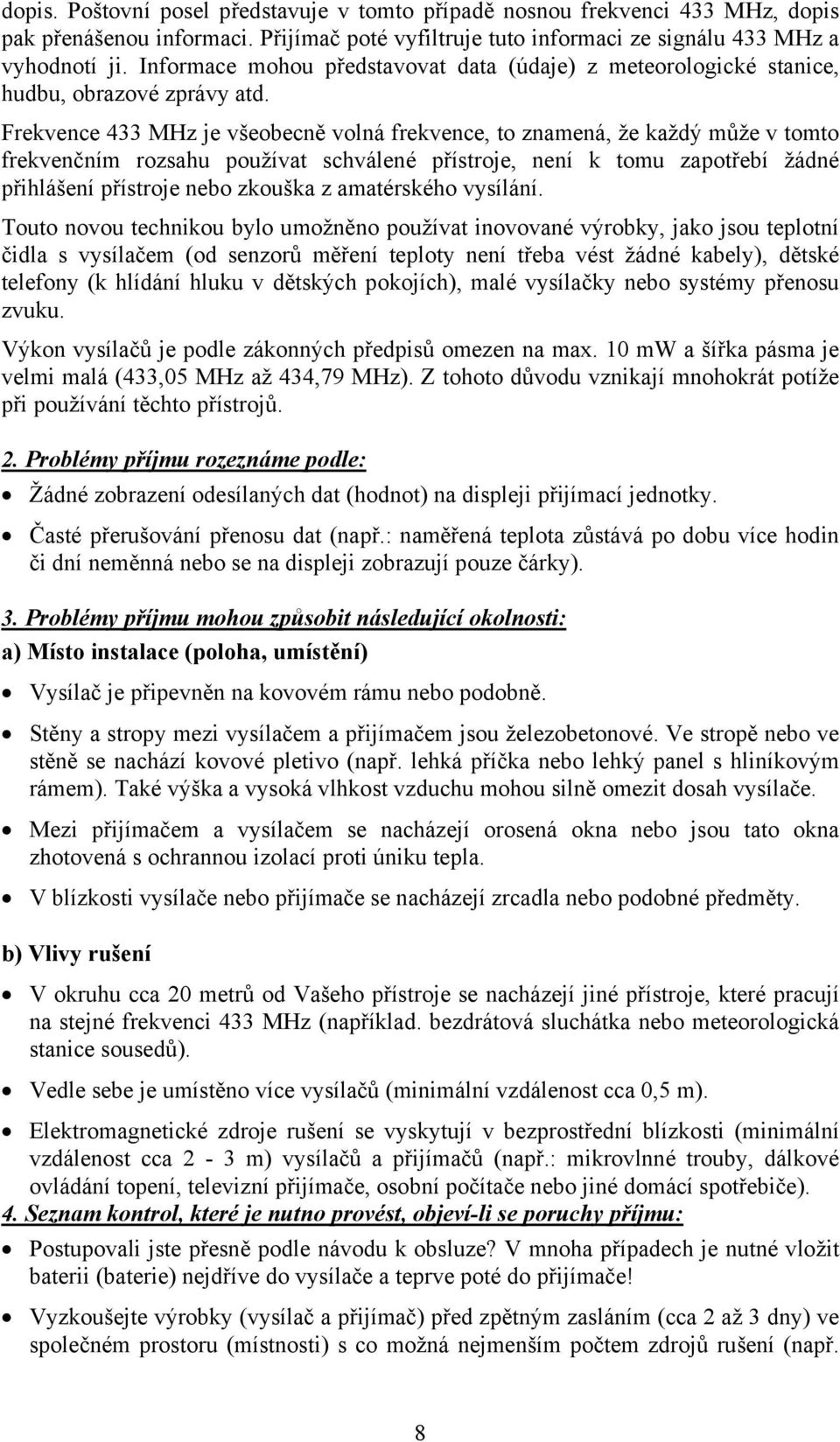

8 dopis. Poštovní posel představuje v tomto případě nosnou frekvenci 433 MHz, dopis pak přenášenou informaci. Přijímač poté vyfiltruje tuto informaci ze signálu 433 MHz a vyhodnotí ji. Informace mohou představovat data (údaje) z meteorologické stanice, hudbu, obrazové zprávy atd. Frekvence 433 MHz je všeobecně volná frekvence, to znamená, že každý může v tomto frekvenčním rozsahu používat schválené přístroje, není k tomu zapotřebí žádné přihlášení přístroje nebo zkouška z amatérského vysílání. Touto novou technikou bylo umožněno používat inovované výrobky, jako jsou teplotní čidla s vysílačem (od senzorů měření teploty není třeba vést žádné kabely), dětské telefony (k hlídání hluku v dětských pokojích), malé vysílačky nebo systémy přenosu zvuku. Výkon vysílačů je podle zákonných předpisů omezen na max. 10 mw a šířka pásma je velmi malá (433,05 MHz až 434,79 MHz). Z tohoto důvodu vznikají mnohokrát potíže při používání těchto přístrojů. 2. Problémy příjmu rozeznáme podle: Žádné zobrazení odesílaných dat (hodnot) na displeji přijímací jednotky. Časté přerušování přenosu dat (např.: naměřená teplota zůstává po dobu více hodin či dní neměnná nebo se na displeji zobrazují pouze čárky). 3. Problémy příjmu mohou způsobit následující okolnosti: a) Místo instalace (poloha, umístění) Vysílač je připevněn na kovovém rámu nebo podobně. Stěny a stropy mezi vysílačem a přijímačem jsou železobetonové. Ve stropě nebo ve stěně se nachází kovové pletivo (např. lehká příčka nebo lehký panel s hliníkovým rámem). Také výška a vysoká vlhkost vzduchu mohou silně omezit dosah vysílače. Mezi přijímačem a vysílačem se nacházejí orosená okna nebo jsou tato okna zhotovená s ochrannou izolací proti úniku tepla. V blízkosti vysílače nebo přijímače se nacházejí zrcadla nebo podobné předměty. b) Vlivy rušení V okruhu cca 20 metrů od Vašeho přístroje se nacházejí jiné přístroje, které pracují na stejné frekvenci 433 MHz (například. bezdrátová sluchátka nebo meteorologická stanice sousedů). Vedle sebe je umístěno více vysílačů (minimální vzdálenost cca 0,5 m). Elektromagnetické zdroje rušení se vyskytují v bezprostřední blízkosti (minimální vzdálenost cca 2-3 m) vysílačů a přijímačů (např.: mikrovlnné trouby, dálkové ovládání topení, televizní přijímače, osobní počítače nebo jiné domácí spotřebiče). 4. Seznam kontrol, které je nutno provést, objeví-li se poruchy příjmu: Postupovali jste přesně podle návodu k obsluze? V mnoha případech je nutné vložit baterii (baterie) nejdříve do vysílače a teprve poté do přijímače! Vyzkoušejte výrobky (vysílač a přijímač) před zpětným zasláním (cca 2 až 3 dny) ve společném prostoru (místnosti) s co možná nejmenším počtem zdrojů rušení (např. 8

9 ve sklepě nebo v garáži), abyste zjistili základní funkčnost přístrojů. Pokud je to možné zkontrolujte též stav a kvalitu baterií Vašeho výrobku. Pokuste se poté (po pozitivní zkoušce) odhalit příčinu problému (např. dotazem u Vašich sousedů, zda nepoužívají výrobky podobného druhu, nebo zkontrolujte místo, kde přístroje používáte). Změňte několika pokusy místo instalace vysílače nebo umístění přijímače, abyste zajistili nejlepší a nejvhodnější místo příjmu. Příloha: Nástěnný dálkový ovladač zvláštní příslušenství Obj. č Technické údaje: Stejné jako u ručního dálkového ovladače. Rozměry (d x š x v): 80 x 15 x 79 mm Nastavení bezpečnostního kódu, výměna baterií (zde kryt bateriového pouzdra na přední straně ovládače): Stejné jako u ručního dálkového ovladače. Zásuvky se zapínají a vypínají pouze stisknutím příslušného tlačítka (1 až 4), podobně jako u obvyklého tlačítkového vypínače. 9
