1 Úpravné Jednotky Již od roku 1927, kdy Carl Norgren poprvé nakreslil návrh originálního filtru s regulátorem, je Norgren na předním místě ve výrobcích na úpravu vzduchu. V této části najdete řadu vysoce kvalitních výrobků na úpravu vzduchu, od úplně nových vylepšených produktů Excelon Pro po průmyslově renomované filtry, regulátory a maznice Olympian a Excelon a jednotky z nerezové oceli včetně přesných a speciálních regulátorů tlaku. Použijte průvodce rychlým vyhledáním pro vyhledání správného výrobku k realizaci práce, použijte odkazy v dolní části každé strany pro získání cenných technických údajů online nebo volejte Express tým pro rychlou cenovou nabídku a dodání. Rychlé dodání objednávejte již dnes

2 Průvodce rychlým vyhledáním EXCELON PRO lehký systém Filtr/regulátor a maznice BL92 ø 8 mm, G1/4 Filtr pro všeobecné použití F92 ø 8 mm, G1/4 Mikrofiltr F92C ø 8 mm, G1/4 Regulátor R92 ø 8 mm, G1/4 Filtr/regulátor B92 ø 8 mm, G1/4 Maznice (olejová mlha) L92 ø 8 mm, G1/4 Strana 174 Strana 176 Strana 177 Strana 178 Strana 179 Strana 180 Modulární systém Excelon Filtry s regulátorem a maznicí BL72, 73, 74 G1/4 to G1/2 Maznice L72, L73, L74 G1/4 to G3/4 Strana 181 Filtry pro všeobecné použití F72G, F73G, F74G G1/4 to G3/4 Pojišťovací ventily V72G, V74G G1/4 to G3/4 Page 182 Filtry pro odstraňování oleje F72C, F73C, F74C, F74H G1/4 to G3/4 Náběhové ventily P72F, P74F G1/4 to G3/4 Strana 184 Filtry pro odstraňování olejové mlhy F72V, F74V G1/4 to G3/4 Strana 186 Regulátory tlaku R72G, R73G, R74G G1/4 to G3/4 Strana 187 Filtr/regulátory B72G, B73G, B74G G1/4 to G3/4 Strana 188 Strana 190 Page 191 Strana 192 OLYMPIAN PLUS Plug-in, systém rychlé výměny Filtry s regulátorem a maznicí BL64, 68 G1/2 & G1 Filtry pro všeobecné použití F64G, F68G G1/4 to G 11/2 Vysoce účinné filtry pro odstraňování oleje F64C/H, F68C/H G1/4 to G1 Vysoce účinné filtry typu olej/olej pro odstraňování páry F64B/L, FFV68 G1/4 to G1 Sestavy pro vzduch na dýchání FFB64 G1/4 to G3/8 Regulátory tlaku R64G, R68G G1/4 to G11/2 Strana 193 Strana 194 Strana 19 Strana 196 Strana 197 Strana 198 Filtry s regulátorem tlaku B64G, B68G G1/4 to G11/2 Maznice L64, L68 G1/4 to G11/2 Náběhové ventily P64F, P68F G1/4 to G3/4 Pojišťovací ventily V64H, V68H G1/4 to G1 Strana 199 Strana 200 Strana 201 Strana eshop.norgren.cz NORGREN EXPRESS Servis

3 eshop.norgren.cz Průvodce rychlým vyhledáním Série miniaturních jednotek, univerzální Filtr/regulátor a maznice P1H G1/8, G1/4 Filtry pro všeobecné použití F07 G1/8, G1/4 Regulátory tlaku R07 Filtr s regulátorem B07 G1/8, G1/4 Maznice L07 G1/8, G1/4 Přetlakový pojistný ventil membránový typ V07 G1/8, G1/4 Strana 203 Strana 204 Strana 20 Strana 206 Strana 207 Strana 208 Sériové jednotky pro hlavní vedení Filtry pro všeobecné použití F18 G 1 1/2 & 2 Strana 209 Pilotním vzduchem ovládaný regulátor R18 1 1/2 & 2 Strana 210 nerezová ocel univerzální a přesné Univerzální regulátory a regulátory s filtrem R0, B0 1/4 PTF Filtry, regulátory tlaku, maznice F22, R22, L22 1/2 NPTF Filtr/regulátor pro všeobecné použití B38 Přesný regulátor R38 G 1/4 Přesný filtr s regulátorem B38 G 1/4 Strana 211 Strana 212 Strana 214 Strana 21 Strana 21 Speciální Vysokoprůtokové regulátory tlaku 20AG G1/2... G1 Speciální regulátory tlaku Micro trol R24 G1/4 G1/4 Pilotním vzduchem ovládaný regulátor tlaku , R18, / Přesná regulace tlaku přístrojového vzduchu , R27 Manometry, automatické odpouštění odváděcí trubicí Strana 216 Strana 217 Strana 218 Strana 220 Strana 221 Klasické výrobky Mikroolejová maznice S3406-3S Strana 222 Nemohu to najít volejte Express tým

4 EXCELON PRO Kombinovaná jednotka uzavírací ventil, filtr-regulátor a maznice BL92 ø 8 mm, G1/4 Flexibilita konfigurace Skvělá hodnota Montáž nevyžaduje žádné nářadí Stlačený vduch Pracovní tlak: Manuální odpouštění: max. 12 bar Automatické odpouštění: 10 bar Okolní teplota: -20 C až +2 C Konzultujte s naší technickou podporou při použití pod +2 C Filtrační vložka: μm Rozsah nastavení výstupního tlaku: 0,3 až 10 bar 249 # # 232, 96, , , 6, , 249 # 103 1/8 1/8 1 1/8Ó 1/8Ó 69, 38, # 232, 96, 60 3, 13, 6, , 11 69, 38, 2, 12, 2, 8, Model Kombinovaná jednotka (uzavírací ventil, filtr-regulátor a maznice) Automatické Manuální Velikost odpouštění Typ odpouštění Typ připojení Kombinovaná jednotka (uzavírací ventil, filtr-regulátor a maznice) Automatické Manuální Velikost odpouštění typ odpouštění typ připojení BL92-F11D BL92-F31D 8 mm BL92-211G BL92-231G G1/4 BL92-F1D BL92-F3D 8 mm BL92-21G BL92-23G G1/4 174 eshop.norgren.cz NORGREN EXPRESS Objednávky

5 Volejte EXCELON PRO Kombinovaná jednotka Patentovaný Připojovací Systém PATENTOVANÝ PŘIPOJOVACÍ SYSTÉM SNADNÁ INSTALACE Netradiční patentované připojení spolu s vestavěnými montážními držáky usnadňují uživateli instalaci a provoz POPIS PŘÍSLUŠENSTVÍ 1 DRŽÁK PRO MONTÁŽ NA STĚNU SE ŠROUBENÍM Push-In Pro připevnění zařízení na stěnu. 2 DRŽÁK PRO MONTÁŽ NA STĚNU SE ŠROUBENÍM Pro připevnění zařízení na stěnu. 3 ŠROUBENÍ Pro přímé připojení zařízení. 4 TLUMIČ (UZAVÍRACÍ VENTIL) Pro zmenšení hluku při odpouštění vzduchu do ovzduší. RYCHLOSPOJKA Umožňuje snadné připojení jedné jednotky Excelon PRO k další. 6 BLOK PŘIPOJENÍ Umístěný mezi filtr-regulátor a maznici, poskytuje odbočky k systémům, které vyžadují přívod nemazaného média. Zátky nejsou součástí dodávky. Velikost připojení Šroubení push-in Šroubení Šroubení Rychlospojka Uzavírací ventil Blok připojení s montážním s montážním montážního držákem držákem držákem G 1/8 G 1/4 G 3/8 ø 6 mm ø 8 mm ø 10 mm ø 12 mm T92T-NNN-B1N T40M KIT-1G 9212KIT-2G 9211KIT-2V 9212KIT-3G 9213KIT-6D 9213KIT-8D 9213KIT-AD 9213KIT-BD Snadné objednávání 24/7 eshop.norgren.cz 17

6 EXCELON PRO Univerzální filtr F92G ø 8 mm, G1/4 Flexibilita konfigurace Skvělá hodnota Montáž nevyžaduje žádné nářadí Stlačený vzduch Pracovní tlak: Manuální odpouštění: max. 12 bar Automatické odpouštění: max. 10 bar Okolní teplota: -20 C až +2 C Konzultujte s našim technickým střediskem při použití pod +2 C Vložka: µm 181 # 127 1/8 189 # 136 1/ ,8 38, 8 2 6, , F92G Automatické Manuální Velikost Průtok* odpouštění Typ odpouštění Typ připojení Servisní sada Automatické odpouštění F92G-8DN-AT1 F92G-8DN-QT1 Ø 8 mm 19 dm 3 /s (1140 l/min) F92G-2GN-AT1 F92G-2GN-QT1 G1/4 19 dm 3 /s (1140 l/min) F92G-KIT R F92G-KIT R * Typický průtok při vstupním tlaku 6,3 a poklesu tlaku 0, bar eshop.norgren.cz NORGREN EXPRESS Dodání

7 eshop.norgren.cz EXCELON PRO Mikrofiltr F92C ø 8 mm, G1/4 Flexibilita konfigurace Skvělá hodnota Montáž nevyžaduje žádné nářadí Automatické odpouštění kondenzátu a servisní indikátor jako standard Stlačený vzduch Pracovní tlak: 8 bar max. Okolní teplota: 20 C až +2 C Konzultujte s našim technickým střediskem při použití pod +2 C Vložka: 0,01 µm 181 # / ,8 38, 8 2 6, Obsah zbytkového oleje: 0,01 mg/m 3 při +21 C Poznámka: Instalujte předfiltr μm před daným místem 4, F92C AutomatickÉ Velikost Průtok* odpouštění Typ připojení Servisní sada Automatické odpouštění F92C-8DD-AT1 Ø 8 mm 4,6 dm 3 /s (276 l/min) F92C-2GD-AT1 G1/4 4,6 dm 3 /s (276 l/min) F92C-KIT R F92C-KIT R * Maximální průtok při 6,3 bar pro zachování stanoveného odvodu oleje. (nasycená filtrační vložka) Rychlé dodání objednávejte již dnes

8 EXCELON PRO Regulátor R92G ø 8 mm, G1/4 Flexibilita konfigurace Skvělá hodnota Montáž nevyžaduje žádné nářadí Stlačený vzduch Pracovní tlak: 12 bar max. Okolní teplota: 20 C až +60 C Konzultujte s našim technickým střediskem při použití pod +2 C Rozsah nastavení výstupního tlaku: 0,3 až 10 bar 138, 96, ,8 38, , , 13, 2, 4, R92G Typ Velikost Připojení Průtok* R92G-8DK-RMG Ø 8 mm 22 dm 3 /s (1320 l/min) R92G-2GK-RMG G1/4 22 dm 3 /s (1320 l/min) R92G-KITR R92G-KITR * Typický průtok při vstupním tlaku 10 bar, při nastaveném tlaku 6,3 bar a poklesu 1 bar od nastaveného tlaku eshop.norgren.cz NORGREN EXPRESS Servis

9 eshop.norgren.cz EXCELON PRO Filtr-regulátor B92G ø 8 mm, G1/4 Flexibilita konfigurace Skvělá hodnota Montáž nevyžaduje žádné nářadí Stlačený vzduch Pracovní tlak: Manuální odpouštění: max. 12 bar Automatické odpouštění: max. 10 bar Okolní teplota: 20 C až +2 C Konzultujte s našim technickým střediskem při použití pod +2 C Vložka: µm 181 # 127, 1/8 189 # 13, 96, 1/ ,8 38, , , 13, Rozsah nastavení výstupního tlaku: 0,3 až 10 bar 2, 4, b92g Automatické Manuální Velikost Průtok* odpouštění Typ odpouštění Typ připojení Servisní sada Automatické odpouštění B92G-8DK-AT1-RMG B92G-8DK-QT1-RMG Ø 8 mm 16 dm 3 /s (960 l/min) B92G-2GK-AT1-RMG B92G-2GK-QT1-RMG G1/4 16 dm 3 /s (960 l/min) B92G-KITR R B92G-KITR R * Typický průtok při vstupním tlaku 10 bar, při nastaveném tlaku 6,3 bar a poklesu 1 bar od nastaveného tlaku. Nemohu to najít volejte Express tým

10 EXCELON PRO Maznice (olejová mlha) L92C ø 8 mm, G1/4 Flexibilita konfigurace Skvělá hodnota Montáž nevyžaduje žádné nářadí Technical data Stlačený vzduch Pracovní tlak: 12 bar max. Okolní teplota: 20 C až +2 C Konzultujte s našim technickým střediskem při použití pod +2 C Express plus Víte, že... Maznice prodlužují životnost systému až 4krát, šetří vám peníze 223, # ,8 3 38, , , Symbol 8.10 l92c Typ Velikost připojení Průtok* L92C-8DP-ETN Ø 8 mm 24 dm 3 /s (1440 l/min) L92C-2GP-ETN G1/4 24 dm 3 /s (1440 l/min) L92C-KIT L92C-KIT * Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar eshop.norgren.cz NORGREN EXPRESS Objednávky

11 Volejte Modulární systém Excelon Kombinace filtrregulátoru a maznice BL72, 73, 74 G1/4 G1/2 192* 192* 207** 207** 230*** 230*** # # 164* 218** 27*** 164* 218** 27*** 73* 73* 96** 96** 127*** 127*** 3* 3* 6** 6** *BL72, **BL73, ***BL74 # Demontáž nádobky vyžaduje minimální prostor 214* 214* 22** 22** 304*** 304*** 48* 48* 74** 74** Kompletní sestavy BL72, BL73 a BL74 s uzavíracím ventilem Automatické odpou- Manuální odpou- Velikost štění kondenzátu štění kondenzátu připojení Nádoba Smontované sestavy obsahují: filtr/regulátor a kompletní mikroolejovou maznici s uzavíracím ventilem a odvzdušněním, manometrem tlaku a uchycením Vysoká učinnost odlučování vody a hrubých nečistot Snadná demontáž nádobky zjedušuje údržbu Zmáčknutím se nastavovací hlavice zajistí proti pootočení Snadná viditelnost (360 ) dávkovací jednotky s jednoduchou regulací počtu kapek Mikroolejová maznize pro univerzální použití Stlačený vzduch Maximální vstupní tlak: 10 bar Připojovací závity manometru: RC 1/8 20 C až +0 C Tlakový rozsah: 0, bar Sada pro Rychloplnicí Vložka filtr zabezpečení nástavec (40 mikronů) proti manipulaci BL72-201GA BL72-221G G1/4 T BL73-301G BL73-321G G3/8 T BL74-401G BL74-421G G1/2 GT Kompletní sestavy BL72, BL73 a BL74 bez uzavíracího ventilu Automatické odpou- Manuální odpou- Velikost štění kondenzátu štění kondenzátu připojení Nádoba Sada pro Rychloplnicí Vložka filtr zabezpečení nástavec (40 mikronů) proti manipulaci BL72-20GA BL72-22G G3/8 T BL73-30G BL73-32G G3/8 T BL74-40G BL74-42G G1/2 GT T=průhledná nádoba GT= Průhledná nádoba s ochranným košem Snadné objednávání 24/ Pro čísla servisních sad viz jednotlivé jednotky. eshop.norgren.cz 181

12 Excelon modular system Filtry pro všeobecné použití F72G, F73G, F74G G1/4 to G3/4 Konstrukce jednotek Excelon dovoluje instalaci v lince nebo modulárně s dalšími produkty Excelon Bajonetový uzávěr nádobky urychluje a usnadňuje údržbu Pouze stlačený vzduch Maximální vstupní tlak: 10 bar -34 C až +0 C chcete používat přístroj při teplotách pod 2 C B# F C G A Express plus Víte, že... Minimalizujte opotřebení a předcházejte poškození soustavy stlačeného vzduchu prováděním běžné údržby filtrů. Správnou servisní sadu si vyberete z modře vystínované plochy na stránce. # Demontáž nádobky vyžaduje minimální prostor Rozměry Série Odpouštění kondenzátu A B C F G 72 Automatické Manuální Automatické Manuální Automatické Manuální eshop.norgren.cz NORGREN EXPRESS Dodání

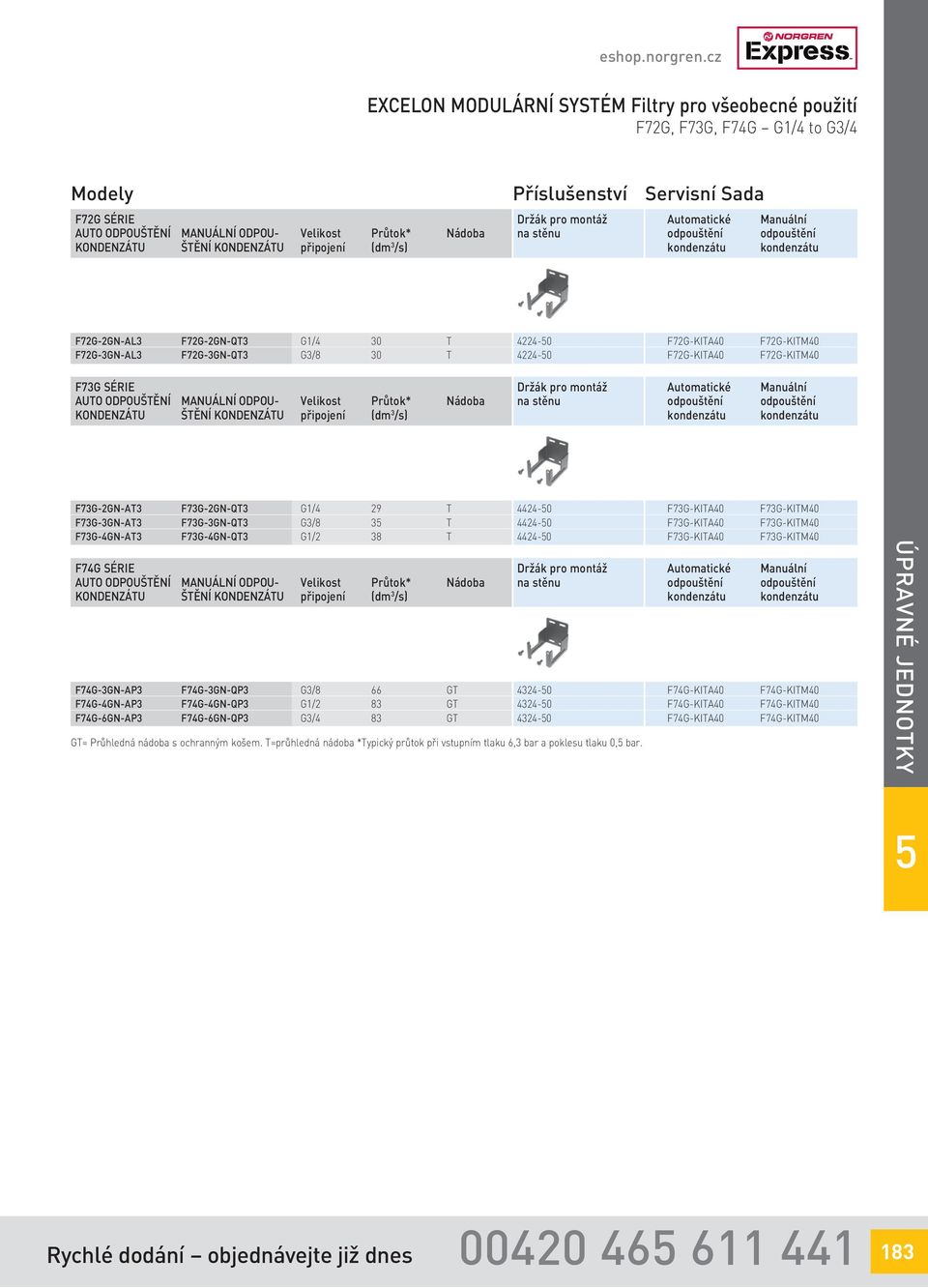

13 eshop.norgren.cz EXCELON MODULÁRNÍ SYSTÉM Filtry pro všeobecné použití F72G, F73G, F74G G1/4 to G3/4 F72g Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) Držák pro montáž Automatické Manuální na stěnu odpouštění odpouštění kondenzátu kondenzátu F72G-2GN-AL3 F72G-2GN-QT3 G1/4 30 T F72G-3GN-AL3 F72G-3GN-QT3 G3/8 30 T F73g Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) F72G-KITA40 F72G-KITM F72G-KITA40 F72G-KITM40 Držák pro montáž Automatické Manuální na stěnu odpouštění odpouštění kondenzátu kondenzátu F73G-2GN-AT3 F73G-2GN-QT3 G1/4 29 T F73G-3GN-AT3 F73G-3GN-QT3 G3/8 3 T F73G-4GN-AT3 F73G-4GN-QT3 G1/2 38 T F74g Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) F74G-3GN-AP3 F74G-3GN-QP3 G3/8 66 GT F74G-4GN-AP3 F74G-4GN-QP3 G1/2 83 GT F74G-6GN-AP3 F74G-6GN-QP3 G3/4 83 GT GT= Průhledná nádoba s ochranným košem. T=průhledná nádoba *Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar F73G-KITA40 F73G-KITM F73G-KITA40 F73G-KITM F73G-KITA40 F73G-KITM40 Držák pro montáž Automatické Manuální na stěnu odpouštění odpouštění kondenzátu kondenzátu F74G-KITA40 F74G-KITM F74G-KITA40 F74G-KITM F74G-KITA40 F74G-KITM40 Rychlé dodání objednávejte již dnes

14 EXCELON MODULÁRNÍ SYSTÉM Filtry pro odstraňování oleje Puraire F72C, F73C, F74C, F74H G1/4 až G3/4 Konstrukce jednotek Excelon dovoluje instalaci v lince nebo modulárně s dalšími produkty Excelon Vysoká účinnost odstraňování nečistot a oleje Bajonetový uzávěr nádobky urychluje a usnadňuje údržbu Standardní indikace pro údržbu Stlačený vzduch Maximální vstupní tlak: 10 bar transparentní nádobka nebo nádobka s ochranným košem 8 bar transparentní nádobka F72C s automatickým odpouštěním Obsah zbylého oleje: 0,01 mg/m 3 při +21 C Stupeň filtrace: Až 0,01 µm 34 C až +0 C chcete používat přístroj při teplotách pod 2 C B# F C G E A # Demontáž nádobky vyžaduje minimální prostor Rozměry Série Odpouštění kondenzátu A B C E F G F72C Automatické Manuální F73C Automatické Manuální F74C Automatické Manuální eshop.norgren.cz NORGREN EXPRESS Servis

15 eshop.norgren.cz EXCELON MODULÁRNÍ SYSTÉM Filtry pro odstraňování oleje Puraire F72C, F73C, F74C, F74H G1/4 až G3/4 F72c Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) Držák pro montáž na stěnu F72C-2GD-AL0 F72C-2GD-QT0 G1/4 4, T F72C-3GD-AL0 F72C-3GD-QT0 G3/8 4, T F72C-KITA0C F72C-KITA0C F73c Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) Držák pro montáž na stěnu F73C-2GD-AT0 F73C-2GD-QT0 G1/4 10 T F73C-3GD-AT0 F73C-3GD-QT0 G3/8 10 T F73C-4GD-AT0 F73C-4GD-QT0 G1/2 10 T F74c Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) F74C-3GD-AP0 F74C-3GD-QP0 G3/8 16 GT F74C-4GD-AP0 F74C-4GD-QP0 G1/2 16 GT F73C-KITA0C F73C-KITA0C F73C-KITA0C Držák pro montáž na stěnu F74C-KITA0C F74C-KITA0C GT= Průhledná nádoba s ochranným košem. T=průhledná nádoba. * Pro udržování stanoveného obsahu oleje při vstupním tlaku 6,3 bar F74h Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) Držák pro montáž na stěnu F74H-4GD-AP0 F74H-4GD-QP0 G1/2 28 GT F74H-6GD-AP0 F74H-6GD-QP0 G3/4 28 GT GT= Průhledná nádoba s ochranným košem F74H-KITA0C F74H-KITA0C Express plus Víte, že... Stlačený vzduch je drahý - 7% navíc za každý 1 bar není třeba. Nedovolte nikomu neoprávněně manipulovat s nastavením tlaku; namontujte uzamykací kryt nebo pojistné víko Nemohu to najít volejte Express tým

16 EXCELON MODULÁRNÍ SYSTÉM Filtry pro odstraňování olejové mlhy Ultraire F72V, F74V G1/4 až G3/4 Konstrukce jednotek Excelon dovoluje instalaci v lince nebo modulárně s dalšími produkty Excelon Absorpční druh aktivního uhlíkového prvku odstraňuje olejové výpary a uhlovodíkové pachy Znečištění filtru je indikováno změnou barvy (F72V) Stlačený vzduch Maximální vstupní tlak: 10 bar (F72V) 17 bar (F74V) Obsah zbylého oleje: 0,003 mg/m 3 max. při +21 C. Transparentní nádobka: -34 C až +0 C (F72V) Ocelová nádobka: -34 C až +6 C (F74V) chcete používat přístroj při teplotách pod 2 C F72v Série Typ Velikost Průtok* Nádoba připojení (dm 3 /s) 17* 0 19 * Demontáž nádobky vyžaduje minimální prostor Držák pro montáž na stěnu F72V-2GN-ETC G1/4 1,6 T F72V-3GN-ETC G3/8 1,6 T F74v Série Typ Velikost Průtok* Nádoba připojení (dm 3 /s) F72V-KITA0V F72V-KITA0V Držák pro montáž na stěnu F74V-3GN-EMA G3/8 13 M F74V-4GN-EMA G1/2 13 M F74V-6GN-EMA G3/4 13 M F74V-KITA0V F74V-KITA0V F74V-KITA0V M= Kovová nádoba *Pro udržování stanoveného obsahu oleje při vstupním tlaku 6,3 bar eshop.norgren.cz NORGREN EXPRESS Objednávky

17 Volejte EXCELON MODULÁRNÍ SYSTÉM Regulátory tlaku R72G, R73G, R74G G1/4 to G3/4 F C B A Konstrukce jednotek Excelon dovoluje instalaci v lince nebo modulárně s dalšími produkty Excelon Vyrovnávací ventil tlaku pro optimální řízení toku Standardní typy dovolují snížení dolní mezní úrovně tlaku Stlačením se nastavovací hlavice zajistí proti pootočení G Rozměry H Série A B C F G H Panel Ø Tloušťka panelu GrSym,Reg,Rel r72g Série Typ Velikost Průtok* připojení (dm 3 /s) R72G-2GK-RMN G1/4 33 R72G-3GK-RMN G3/8 33 GrSym,Reg,Rel r73g Série Typ Velikost Průtok* připojení (dm 3 /s) Stlačený vzduch Maximální vstupní tlak: 20 bar Připojovací závity manometru: Rc1/8 34 C až +6 C (R72G) 34 C až +80 C (R73G & R74G) Tlakový rozsah: 0, bar Držák pro Montážní Manometr Sada pro montáž držák s 0 10 bar zabezpečení na stěnu objímkou proti manipulaci R72G-KITR R72G-KITR Držák pro Montážní Manometr Sada pro montáž držák s 0 10 bar zabezpečení na stěnu objímkou proti manipulaci R73G-2GK-RMN G1/4 0 R73G-3GK-RMN G3/8 60 R73G-4GK-RMN G1/2 60 GrSym,Reg,Rel r74g Série Typ Velikost Průtok* připojení (dm 3 /s) R73G-KITR R73G-KITR R73G-KITR Držák pro Montážní Manometr Sada pro montáž držák s 0 10 bar zabezpečení na stěnu objímkou proti manipulaci R74G-3GK-RMN G3/8 98 R74G-4GK-RMN G1/2 10 R74G-6GK-RMN G3/ R74G-KITR R74G-KITR R74G-KITR * Typický průtok při vstupním tlaku 10 bar, nastavený tlak 6,3 bar pokles 1 bar od nastavení. Snadné objednávání 24/7 eshop.norgren.cz 187

18 EXCELON MODULÁRNÍ SYSTÉM Filtry s regulátory B72G, B73G, B74G G1/4 až G3/4 Konstrukce jednotek Excelon dovoluje instalaci v lince nebo modulárně s dalšími produkty Excelon Vysoká účinnost odlučování kondenzátu a nečistot Bajonetový uzávěr nádobky urychluje a usnadňuje údržbu Stlačením se nastavovací hlavice zajistí proti pootočení C E Pouze stlačený vzduch Maximální vstupní tlak: 10 bar Tlakový rozsah: 0, bar Připojovací závity manometru: Rc1/8 34 C až +0 C chcete používat přístroj při teplotách pod 2 C. GrSym,F/R,Auto,Rel Rozměry b72g Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) B72G-2GK-AL3-RMN B72G-2GK-QT3-RMN G1/4 38 T B72G-3GK-AL3-RMN B72G-3GK-QT3-RMN G3/8 38 T GrSym,F/R,Auto,Rel b73g Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) Série Odpouštění kondenzátu A B C E F G H Ø 72 Automatické Manuální Automatické Manuální Automatické Manuální B# F G H A # Demontáž nádobky vyžaduje minimální prostor Držák pro Montážní Manometr Pojistný kryt Automatické Manuální montáž držák s 0 10 bar hlavice s pojiš- odpouštění odpouštění na stěnu objímkou ťovací plombou kondenzátu kondenzátu B72G-KITA40R B72G-KITM40R B72G-KITA40R B72G-KITM40R Držák pro Montážní Manometr Pojistný kryt Automatické Manuální montáž držák s 0 10 bar hlavice s pojiš- odpouštění odpouštění na stěnu objímkou ťovací plombou kondenzátu kondenzátu B73G-2GK-AT3-RMN B73G-2GK-QT3-RMN G1/4 49 T B73G-3GK-AT3-RMN B73G-3GK-QT3-RMN G3/8 0 T B73G-4GK-AT3-RMN B73G-4GK-QT3-RMN G3/8 0 T GrSym,F/R,Auto,Rel b74g Série Auto odpouštění Manuální odpou- Velikost Průtok* Nádoba kondenzátu štění kondenzátu připojení (dm 3 /s) B73G-KITA40R B73G-KITM40R B73G-KITA40R B73G-KITM40R B73G-KITA40R B73G-KITM40R Držák pro Montážní Manometr Pojistný kryt Automatické Manuální montáž držák s 0 10 bar hlavice s pojiš- odpouštění odpouštění na stěnu objímkou ťovací plombou kondenzátu kondenzátu B74G-3GK-AP3-RMN B74G-3GK-QP3-RMN G3/8 77 GT B74G-4GK-AP3-RMN B74G-4GK-QP3-RMN G1/2 100 GT B74G-6GK-AP3-RMN B74G-6GK-QP3-RMN G3/4 100 GT T=průhledná nádoba *Typický průtok při vstupním tlaku 10 bar, nastavený tlak 6,3 bar pokles 1 bar od nastavení B74G-KITA40R B74G-KITM40R B74G-KITA40R B74G-KITM40R B74G-KITA40R B74G-KITM40R 188 eshop.norgren.cz NORGREN EXPRESS Dodání

19 eshop.norgren.cz EXCELON MODULÁRNÍ SYSTÉM Filtry s regulátory B72G, B73G, B74G G1/4 to G3/4 + + = PATENTOVANÝ SYSTÉM RYCHLOSPOJEK Umožňuje snadné připojení jedné jednotky Excelon k jiné Jeden díl - žádné volné součásti Propojené výrobky lze natáčet po 90 Bezpečná montáž na stěnu, panel nebo na rám stroje PŘÍSLUŠENSTVÍ 1 DRŽÁK PRO MONTÁŽ NA STĚNU Pro připevnění zařízení na stěnu MONTÁŽNÍ DRŽÁK Pro připevnění zařízení do panelu nebo na stěnu MANOMETR Pro sledování provozního tlaku. 3/2 UZAVÍRACÍ VENTIL Závitový výfukový port. SADA PRO ZABEZPEČENÍ PROTI MANIPULACI Jednoduché příslušenství pro zamezení neoprávněného nastavení regulovaného tlaku. TLUMIČ (UZAVÍRACÍ VENTIL) Pro zmenšení hluku při vypouštění vzduchu do ovzduší. SPOJOVACÍ RÁMEČEK Velikost připojení 3/2 Uzavírací Spojovací Spojovací Tlumič hluku ventil* rámeček rámeček s uzavíracího držákem na stěnu ventilu b72g series G1/4 b72g series G3/8 b73g series G1/4 b73g series G3/8 b73g series G1/2 B74g series G3/8 B74g series G1/2 B74g series G3/4 T72T-2GA-P1N T40M000 T72T-3GA-P1N T40M000 T73T-2GA-P1N T40M000 T73T-3GA-P1N T40M000 T73T-4GA-P1N T40M000 T74T-3GA-P1N T40B1800 T74T-4GA-P1N T40B1800 T74T-6GA-P1N T40B1800 *Závitový výfukový port Rychlé dodání objednávejte již dnes

20 EXCELON MODULÁRNÍ SYSTÉM Maznice L72, L73, L74 G1/4 až G3/4 Konstrukce jednotek Excelon dovoluje instalaci v lince nebo modulárně s dalšími produkty Excelon Snímač průtoku zajišťuje téměř konstantní poměr olej/vzduch pro široký rozsah průtoků Viditelnost (360 ) dávkovací jednotky pro snadnou regulaci počtu kapek Mikro maznice plug-in pro všeobecné použití v pneumatických aplikacích B# C E A D** F Stlačený vzduch Maximální vstupní tlak: 10 bar Výchozí bod: L72M 0,94 dm 3 /s, L73M 0,71 dm 3 /s, L74M 0,94 dm 3 /s Minimální průtok požadovaný pro činnost maznice při tlaku na vstupu 6,3 bar Objem nádobky: L72 0,0 l, L73 0,10 l, L74 0,20 l 20 C až +0 C Symbol 8.10 Rozměry KOMPLETNÍ SESTAVY l72 Série Typ Velikost Průtok* Nádoba připojení (dm 3 /s) L72M-2GP-ETN G1/4 24 T L72M-3GP-ETN Symbol 8.10 G3/8 24 T Držák pro montáž na stěnu L72M-KIT L72M-KIT **Volitelná dávkovací jednotka z Pyrexu # Demontáž nádobky vyžaduje minimální prostor Série A B C D E F G G KOMPLETNÍ SESTAVY l73 Série Typ Velikost Průtok* Nádoba připojení (dm 3 /s) Držák pro montáž na stěnu L73M-2GP-ETN G1/4 0 T L73M-3GP-ETN G3/8 64 T L73M-4GP-ETN Symbol 8.10 G1/2 64 T KOMPLETNÍ SESTAVY l74 Série Typ Velikost Průtok* Nádoba připojení (dm 3 /s) L73M-KIT L73M-KIT L73M-KIT Držák pro montáž na stěnu L74M-3GP-QPN G3/8 0 GT L74M-4GP-QPN G1/2 70 GT L74M-6GP-QPN G3/4 70 GT T=průhledná nádoba *Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar L74M-KIT L74M-KIT L74M-KIT 190 eshop.norgren.cz NORGREN EXPRESS Servis

21 eshop.norgren.cz EXCELON MODULÁRNÍ SYSTÉM Pojišťovací ventily V72G, V74G G1/4 až G 3/4 Konstrukce jednotek Excelon umožňuje instalaci v lince nebo modulárně s dalšími produkty Excelon Stlačením ovládací hlavice dojde k zajištění nastavené polohy Chrání zařízení proti přetlakování zpomalováním náběhu tlaku Tlakové ventily se sekundárním odvětráním vyhovují kategorii O(S.E.P.) a kategorii 1 Směrnice tlakového zařízení 97/23/ EC. Pokud jsou požadovány produkty kategorie 2, 3 nebo 4 kontaktujte naše technické oddělení. F Rozměry C B A G H Série A B C F G H Panel Ø Tloušťka panelu Stlačený vzduch Připojovací závity manometru: Rc1/8 Relief port: G1/4 (V72G), G1/2 (V74G) Pomocný připojovací závit: 34 C až +6 C (V72G) 34 C až +80 C (V74G) Rozsah nastavení pojistného tlaku: 0, bar v72g Série Typ Velikost připojení Držák pro Montážní Manometr Sada pro Tlumič montáž držák s 0 10 bar zabezpečení hluku na stěnu objímkou proti manipulaci GrSym,RelVlv V72G-2GK-NMN G1/4 V72G-3GK-NMN G3/ MB002B V72G-KIT MB002B V72G-KIT v74g Série Typ Velikost připojení Držák pro Montážní Manometr Sada pro Tlumič montáž držák s 0 10 bar zabezpečení hluku na stěnu objímkou proti manipulaci GrSym,RelVlv V74G-3GK-NMN G3/8 V74G-4GK-NMN G1/2 V74G-6GK-NMN G3/4 Nemohu to najít volejte Express tým MB004B V74G-KIT MB004B V74G-KIT MB004B V74G-KIT

22 EXCELON MODULÁRNÍ SYSTÉM Náběhové ventily P72F, P74F G1/4 až G3/4 Pomáhá konstruktérům strojů se splněním Evropské směrnice pro stroje a zařízení Může pomoci stávajícím strojům splnit směrnici PUWER ( Pravidla vybavení a použití pracovních zařízení. ) Regulovaný náběh tlaku na výstupu při spuštění Velký průtok Vysoká tlumicí schopnost Stlačený vzduch Maximální pracovní tlak: 10 bar (ovládaný elektromagneticky), bar (ovládaný tlakovým vzduchem) 116 Minimální pracovní tlak: 3 bar 20 C až + 6 C P72F, 20 C až + 80 C P74F Připojení ovládacího vzduchu: P72F M, P74F Rc1/4 Připojovací závit výfuku: P72F Rc1/4, P74F G1/2 Maximální průtok: P72F 21 dm 3 /s, P74F 7 dm 3 /s Pozn: Maximální průtok se vstupním tlakem 6,3 m bar a poklesem tlaku o 0, bar Otvírací tlak: Plného průtoku na výstupu je dosaženo při hodnotě 0 až 80% vstupního tlaku Rc1/4 66 M *Výfukový port **Pilotní port 24 Rc1/ Rc1/4** G1/2* G1/2* p72f Série - 24V d.c. OVLÁDANÝ OVLÁDANÝ Velikost Č. výkresu ELEKTROMAGNETICKY TLAKOVÝM VZDUCHEM připojení Tlumič Konektor s kabelovou průchodkou Ovládaný elektromagneticky Ovládaný tlakovým vzduchem P72F-2GC-PFN P72F-2GA-NNN G1/4 1 P72F-3GC-PFN G3/8 1 MB002B MB002B p74f Série - 24V d.c. Solenoid ovládaný Ovládaní řídicím Velikost Č. výkresu elektropneumaticky tlakem vzduchu připojení Tlumič Konektor s kabelovou průchodkou Solenoid ovládaný elektropneumaticky Ovládaní řídicím tlakem vzduchu P74F-4GC-PFN P74F-4GA-NNN G1/2 2 P74F-6GC-PFN G3/4 2 MB004B MB004B eshop.norgren.cz NORGREN EXPRESS Objednávky

23 303 # 162 G 1/8 310 # ~ Volejte OLYMPIAN PLUS PLUG-IN SYSTÉM Kompletní sestavy Filtr s regulátorem a maznicí - BL64, 68 G1/2 & G1 Kompletně předem smontované jednotky na úpravu vzduchu, připravené pro okamžitou montáž obsahují: filtr s regulátorem a mikroolejovou maznici s uzavíracím ventilem na výstupu, regulátor tlaku a montážní držáky Pouze stlačený vzduch Maximální vstupní tlak: 17 bar BL , 8,2 14, # Demontáž nádobky vyžaduje minimální prostor 2,8 ø 47 ø # 361 BL ca G 1/ , 24 8, C až +80 C Tlakový rozsah: BL64: 0, bar BL68: 0,4...8 bar Připojovací závity manometru: Rc1/8 Kompletní sestavy BL64 a BL68 s uzavíracím ventilem Auto odpouštění Manuální odpou- Velikost kondenzátu štění kondenzátu připojení Sada pro Rychlo Vložka filtr zabezpečení plnící (40 mikronů) proti manipulaci nástavec BL BL G1/2 BL BL G Kompletní sestavy BL64 a BL68 bez uzavíracího ventilu Auto odpouštění Manuální odpou- Velikost kondenzátu štění kondenzátu připojení Sada pro Rychlo Vložka filtr zabezpečení plnící (40 mikronů) proti manipulaci nástavec BL64-40 BL64-42 G1/2 BL68-80 BL68-82 G Při poptávání kompletní servisní sady včetně odpouštění uvádějte objednací číslo jednotky.číslo jednotky. Snadné objednávání 24/7 eshop.norgren.cz 193

24 OLYMPIAN PLUS PLUG-IN SYSTÉM Filtry pro všeobecné použití F64G, F68G G1/4 až G 11/2 Efektivní odlučování kondenzátu a výborná filtrace nečistot Velká filtrační plocha minimalizuje pokles tlaku Pouze stlačený vzduch Maximální vstupní tlak: 17 bar 20 C až +80 C 217# 164 F64G 224# F68G Express plus Víte, že... Místo kompletní servisní sady můžete zakoupit také jednotlivé filtrační vložky jako náhradní díly. Volejte váš Express tým G1/8-, # Demontáž nádobky vyžaduje minimální prostor F64G Série Auto odpouštění Manuální odpou- Velikost Průtok* kondenzátu štění kondenzátu připojení (dm 3 /s) (G 3/4) 10 G 1/ G 1 1/4 + G 1 1/2 = 200 Držák pro 3/2 Uzavírací Tlumič hluku Automatické Manuální montáž ventil* uzavíracího odpouštění odpouštění na stěnu ventilu kondenzátu kondenzátu, 4 F64G-2GN-AD3 F64G-2GN-MD3 G1/4 33 F64G-3GN-AD3 F64G-3GN-MD3 G3/8 66 F64G-4GN-AD3 F64G-4GN-MD3 G1/2 7 F64G-6GN-AD3 F64G-6GN-MD3 G3/ T64T-2GB-P1N T40B1800 F64G-KITA40 F64G-KITM T64T-3GB-P1N T40B1800 F64G-KITA40 F64G-KITM T64T-4GB-P1N T40B1800 F64G-KITA40 F64G-KITM T64T-6GB-P1N T40B1800 F64G-KITA40 F64G-KITM40 F68G Série Auto odpouštění Manuální odpou- Velikost Průtok* kondenzátu štění kondenzátu připojení (dm 3 /s) Držák pro 3/2 Uzavírací Tlumič hluku Automatické Manuální montáž ventil* uzavíracího odpouštění odpouštění na stěnu ventilu kondenzátu kondenzátu F68G-6GN-AR3 F68G-6GN-MR3 G3/4 160 F68G-8GN-AR3 F68G-8GN-MR3 G1 190 F68G-AGN-AR3 F68G-AGN-MR3 G1 1/4 200 F68G-BGN-AR3 F68G-BGN-MR3 G1 1/ T68H-6GB-B2N T40B2800 F68G-KITA40 F68G-KITM T68H-8GB-B2N T40B2800 F68G-KITA40 F68G-KITM T68H-AGB-B2N T40B2800 F68G-KITA40 F68G-KITM40 T68H-BGB-B2N T40B2800 F68G-KITA40 F68G-KITM40 *Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar **Závitový výfukový port. Pro náhradní filtr (bez rámu) je zástupný znak N na. a 6. místě označení např: F68G-NNN-AR3 (F68) eshop.norgren.cz NORGREN EXPRESS Dodání

25 eshop.norgren.cz OLYMPIAN PLUS PLUG-IN SYSTÉM Vysoce účinné filtry pro odstraňování oleje Puraire F64C/H, F68C/H G1/4 to G1 Vysoká účinnost sdružených filtrů Sdružený filtr odstraňuje mikronové částice a upravuje olej a vodní mlhu na kapalinu, aby mohla odtékát Standardní servisní indikátor Pouze stlačený vzduch Maximální vstupní tlak: 17 bar F64C/H 23 F68C/H Obsah zbylého oleje: 0,01 mg/m 3 max při 21º C 293# # (G 3/4) 10 G 1/8 -, # Demontáž nádobky vyžaduje minimální prostor F64C/H Série Automatické odpou- Velikost Průtok* štění kondenzátu připojení (dm 3 /s) ø 33 (G 3/4) 343 G 1/ , G 1/ , Stupeň filtrace: Až 0,01 µm 20 C až +6 C Držák pro 3/2 Uzavírací Tlumič hluku Automatické montáž ventil* uzavíracího odpouštění na stěnu ventilu kondenzátu F64C-2GD-AD0 G1/4 16 F64H-3GD-AD0 G3/8 28 F64H-4GD-AD0 G1/2 28 F64H-6GD-AD0 G3/ T64T-2GB-P1N T40B1800 F64C-KITA0C T64T-3GB-P1N T40B1800 F64H-KITA0C T64T-4GB-P1N T40B1800 F64H-KITA0C T64T-6GB-P1N T40B1800 F64H-KITA0C F68C/H Série Automatické odpou- Velikost Průtok* štění kondenzátu připojení (dm 3 /s) Držák pro 3/2 Uzavírací Tlumič hluku Automatické montáž ventil* uzavíracího odpouštění na stěnu ventilu kondenzátu F68C-4GD-AR0 G1/2 3 F68H-6GD-AU0 G3/4 3 F68H-8GD-AU0 G1 60 *Pro udržování stanoveného obsahu oleje při vstupním tlaku 6,3 bar **Závitový výfukový port. Pro náhradní filtr (bez rámu nebo předfiltr) je zástupný znak N na. a 6. místě označení např: F64H-NND-AD T68H-4GB-B2N T40B2800 F68C-KITA0C T68H-6GB-B2N T40B2800 F68H-KITA0C T68H-8GB-B2N T40B2800 F68H-KITA0C Rychlé dodání objednávejte již dnes

26 OLYMPIAN PLUS PLUG-IN SYSTÉM Vysoce účinné filtry typu olej/olej pro odstraňování páry Ultraire F64B/L, FFV68 G1/4 až G1 F64B/F64L jsou produkty s dvojí funkcí k odstranění oleje (spodní část) a k odstaranění olejové mlhy (horní část) FFV68 jsou dva separátní spojené filtry (F68C/H a F68V/Y) Vysoce výkonné sloučené filtry s uhlíkovou vložkou Uhlíková vložka pomáhá v odstranění uhlovodíkových plynů a pachů Znečištění filtru je indikováno změnou barvy (série 64) Standardní varianty obsahují manuální odpouštění 123 F64B 123 F64L FFV68 Pouze stlačený vzduch Maximální vstupní tlak: 17 bar Obsah zbylého oleje: 0,003 mg/m 3 (při 21º C) Stupeň filtrace: Až 0,01 µm 20 C až +6 C F64b/l Série Automatické odpou- Velikost Průtok* štění kondenzátu připojení (dm 3 /s) 286 (296**)# (17**) 286 (296**)# (17**) 8 10 G 1/8 -, 10 G 1/8 -, G 1/4 G 1/4 336 (346**)# (207**) 336 (346**)# (207**) 8 17 (G 3/4) 10 G 1/8 -, 17 (G 3/4) 10 G 1/8 -, **Manuální odpouštění. # Demontáž nádobky vyžaduje minimální prostor Držák pro 3/2 Uzavírací Tlumič hluku Automatické montáž ventil* uzavíracího odpouštění na stěnu ventilu kondenzátu ø 33 (G 3/4) ø 33 (G 3/4) # # 4, G 1/ ** F64B-2GN-AR0 G1/4 7 F64L-3GN-AR0 G3/8 11 F64L-4GN-AR0 G1/2 11 Ffv68 Série Automatické odpou- Velikost Průtok* štění kondenzátu připojení (dm 3 /s) T64T-2GB-P1N T40B1800 F64B-KITA0V T64T-2GB-P1N T40B1800 F64L-KITA0V T64T-2GB-P1N T40B1800 F64L-KITA0V Držák pro 3/2 Uzavírací Tlumič hluku Automatické montáž ventil* uzavíracího odpouštění na stěnu ventilu kondenzátu FFV G1/2 2 FFV G3/4 3 FFV G1 60 * Pro udržování stanoveného obsahu oleje při vstupním tlaku 6,3 bar T68H-4GB-B2N T40B2800 F68C-KITA0C, F68V-KIT00V T68H-6GB-B2N T40B2800 F68H-KITA0C, F68V-KIT00V T68H-8GB-B2N T40B2800 F68H-KITA0C, F68V-KIT00V 196 eshop.norgren.cz NORGREN EXPRESS Servis

27 eshop.norgren.cz Olympian Plus PLUG-IN SYSTÉM Filtry pro všeobecné použití FFB64 G1/4 až G3/8 Předem smontované kombinace obsahují předřazené filtry pro všeobecné použití a filtr typu olej/olej pro odstranění par Ultraire Aktivní uhlíkové prvky odstraňují uhlovodíkové plyny a pachy Předfiltr prodlužuje životnost filtru pro odlučování oleje Pouze stlačený vzduch Maximální vstupní tlak: 17 bar Obsah zbylého oleje: 0,003 mg/m 3 (při 21 C) Stupeň filtrace: Až 0,01 µm 286* 336** * 320** 20 C až +6 C G1/8 18 G1/ * model s 1 maskou **model se 2 maskami FFb64 Série Auto odpouštění Velikost Průtok* Počet Primární kondenzátu připojení (dm 3 /s) masek předfiltr (µm) Držák pro Tlumič hluku 3/2 Uzavírací montáž uzavíracího ventil na stěnu ventilu FFB G1/4 7 1 FFB G3/ T40B1800 T64T-2GB-P1N T40B1800 T64T-3GB-P1N Pro čísla servisních sad viz jednotlivé jednotky. *Závitový výfukový port. Nemohu to najít volejte Express tým

28 OLYMPIAN PLUS PLUG-IN SYSTÉM Regulátory tlaku R64G, R68G G1/4 až G1 1/2 Konstrukce membrány a vyrovnávacího ventilu mají výborné regulační schopnosti Zajištění nastavených hodnot pomocí regulační hlavice Pouze stlačený vzduch Maximální vstupní tlak: 17 bar (R64G) 20 bar (R68G) Připojovací závity manometru: Rc1/8 20 C až +80 C Tlakový rozsah: R64G: 0, bar R68G: 0,4...8 bar r64g Série Typ Velikost Průtok* připojení (dm 3 /s) 210* 37 R64G Ø 4 10 (17 G3/4) *Demontáž zařízení z rámu vyžaduje minimální prostor ***Pro rámy s porty 1 1/4 a 1 1/2 přidejte 10 mm # Menší o 4 mm s knoflíkem v uzamčené poloze Držák pro Manometr 3/2 Tlumič hluku Sada pro montáž 0 10 bar Uzavírací uzavíracího zabezpečení na stěnu ventil** ventilu proti manipulac 133# 176# 74 R68G 221# 4 190*** Symbol 8.1 R64G-2GK-RMN G1/4 3 R64G-3GK-RMN G3/8 80 R64G-4GK-RMN G1/2 120 R64G-6GK-RMN G3/4 120 r68g Série Typ Velikost Průtok* připojení (dm 3 /s) T64T-2GB-P1N T40B R64G-KITR T64T-3GB-P1N T40B R64G-KITR T64T-4GB-P1N T40B R64G-KITR T64T-6GB-P1N T40B R64G-KITR Držák pro Manometr 3/2 Tlumič hluku Sada pro montáž 0 10 bar Uzavírací uzavíracího zabezpečení na stěnu ventil** ventilu proti manipula Symbol 8.1 R68G-6GK-RLN G3/4 10 R68G-8GK-RLN G1 180 R68G-AGK-RLN G1 1/4 180 R68G-BGK-RLN G1 1/ T68H-6GB-B2N T40B R68G-KITR T68H-8GB-B2N T40B R68G-KITR T68H-AGB-B2N T40B R68G-KITR T68H-BGB-B2N T40B R68G-KITR * Typický průtok při vstupním tlaku 10 bar, nastavený tlak 6,3 bar pokles 1 bar od nastavení. ** Závitový výfukový port. Pro náhradní regulátor (bez rámu) je zástupný znak N na. a 6. místě označení např: R68G-NNK-RLN eshop.norgren.cz NORGREN EXPRESS Objednávky

29 Volejte OLYMPIAN PLUS PLUG-IN SYSTÉM Filtry s regulátorem tlaku B64G, B68G G1/4 až G11/2 Vysoce účinné odstarňování kondenzátu a nečistot Dobrá regulační charakteristika Zajištění nastavených hodnot pomocí regulační hlavice 303# 162 B64G G 1/8 -, 310# ø (G 3/4) (121**) ø 33 (G 3/4) 30 B68G G 1/ G 1 1/4 + G 1 1/2 = 200 # Demontáž nádobky vyžaduje minimální prostor. ## Menší o 4 mm s knoflíkem v uzamčené poloze ** Knoflík v uzamčené poloze Symbol 8.6, 13 ## # 190 Pouze stlačený vzduch Maximální vstupní tlak: 17 bar Připojovací závity manometru: Rc1/8 20 C až +80 C Tlakový rozsah: B64G: 0, bar B68G: 0,4...8 bar B64G Série Držák pro Manometr 3/2 Sada pro zab- Tlumič hluku Automatické Manuální Auto odpouštění Manuální odpou- Velikost Průtok* montáž 0 10 bar uzavírací ezpečení proti uzavíracího odpouštění odpouštění kondenzátu štění kondenzátu připojení (dm 3 /s) na stěnu ventil* manipulaci ventilu kondenzátu kondenzátu B64G-2GK-AD3-RMN B64G-2GK-MD3-RMN G1/4 30 B64G-3GK-AD3-RMN B64G-3GK-MD3-RMN G3/8 76 B64G-4GK-AD3-RMN B64G-4GK-MD3-RMN G1/2 106 B64G-6GK-AD3-RMN B64G-6GK-MD3-RMN Symbol 8.6 G3/ T64T-2GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R T64T-3GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R T64T-4GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R T64T-6GB-P1N 43-0 T40B1800 B64G-KITA40R B64G-KITM40R B68G Série Držák pro Manometr 3/2 Sada pro zab- Tlumič hluku Automatické Manuální Auto odpouštění Manuální odpou- Velikost Průtok* montáž 0 10 bar uzavírací ezpečení proti uzavíracího odpouštění odpouštění kondenzátu štění kondenzátu připojení (dm 3 /s) na stěnu ventil* manipulaci ventilu kondenzátu kondenzátu B68G-6GK-AR3-RLN B68G-6GK-MR3-RLN G3/4 240 B68G-8GK-AR3-RLN B68G-8GK-MR3-RLN G1 240 B68G-AGK-AR3-RLN B68G-AGK-MR3-RLN G1 1/4 240 B68G-BGK-AR3-RLN B68G-BGK-MR3-RLN G1 1/ T68H-6GB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R T68H-8GB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R T68H-AGB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R T68H-BGB-B2N 43-0 T40B2800 B68G-KITA40R B68G-KITM40R * Typický průtok při vstupním tlaku 10 bar, nastavený tlak 1 bar pokles 1 bar od nastavení. ** Závitový výfukový port. Pro náhradní filtr/regulátor (bez rámu) je zástupný znak N na. a 6. místě označení např: B68G-NNK-AR3-RLN. Snadné objednávání 24/7 eshop.norgren.cz 199

30 OLYMPIAN PLUS systém plug-in Maznice L64, L68 G1/4 až G11/2 Mikro maznice plug-in pro všeobecné použití v pneumatických aplikacích Pouze stlačený vzduch Maximální vstupní tlak: 17 bar Výchozí bod: L64: 1, dm 3 /s L68: 6 dm 3 /s Výchozí bod: L64: 0,2 dm 3 /s L68: 0, dm 3 /s 20 C až +80 C Symbol 8.10 l64 Série Typ Velikost Průtok* připojení (dm 3 /s) L64 22** (G 3/4) 10 ** Demontáž nádobky vyžaduje minimální prostor Držák pro 3/2 tlumič hluku montáž uzavírací uzavíracího na stěnu ventil** ventilu ø 33 (G 3/4) 343 L68 61 (G1Ê, G1Ë - 200) L64M-2GP-EDN G1/4 2 L64M-3GP-EDN G3/8 62 L64M-4GP-EDN G1/2 72 L64M-6GP-EDN G3/4 72 Symbol 8.10 l68 Série Typ Velikost Průtok* připojení (dm 3 /s) T64T-2GB-P1N T40B1800 L64M-KIT T64T-3GB-P1N T40B1800 L64M-KIT T64T-4GB-P1N T40B1800 L64M-KIT T64T-6GB-P1N T40B1800 L64M-KIT Držák pro 3/2 tlumič hluku montáž uzavírací uzavíracího na stěnu ventil** ventilu L68M-6GP-ERN G3/4 200 L68M-8GP-ERN G1 200 L68M-AGP-ERN G1 1/4 200 L68M-BGP-ERN G1 1/ T68H-6GB-B2N T40B2800 L68M-KIT T68H-8GB-B2N T40B2800 L68M-KIT T68H-AGB-B2N T40B2800 L68M-KIT T68H-BGB-B2N T40B2800 L68M-KIT *Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar ** Závitový výfukový port. Pro objednání základní jednotky bez rámu je zástupný znak N na. a 6. místě označení např: L68M-NNP-EDN. Uvedené typy jsou mikroolejové. Pro olejové typy, obsahující servisní sady, nahraďte M na 4. místě za C např: L68C-4GP-EDN eshop.norgren.cz NORGREN EXPRESS Dodání

31 eshop.norgren.cz OLYMPIAN PLUS PLUG-IN SYSTÉM Náběhové ventily P64F & P68F G1/4 G3/4 Podporuje dodržování evropských strojírenských standardů Zajišťuje řízený nárůst tlaku při provozním náběhu Je ovládaný elektropneumaticky nebo pneumaticky Umožňuje vysoký průtokový výkon P64F Solenoid 19# Pg 9 42 G1/2 17 (G 3/4) 10 G1/2 # Demontáž zařízení minimální prostor P64F Vzduchový pilot 143# G1/2 10 G1/2 Rc1/4 P68F # # Stlačený vzduch Maximální pracovní tlak: 10 bar - elektropneumatické ovládání 17 bar - pneumatické ovládání Minimální pracovní tlak: 3 bar -20 C až +80 C (Cívka do +0ºC) Připojení ovládacího vzduchu: P64F: Rc1/4 P68F: G1/4 Připojovací závit výfuku: P64F: G1/2 P68F: G1 Maximální průtok: P64F: 7dm 3 /s P68F: 147dm 3 /s Pozn: Maximální průtok se vstupním vtlakem 6,3 bar a poklesem tlaku o 0, bar Otvírací tlak: Plného průtoku na výstupu je dosaženo při hodnotě 0 až 80% vstupního tlaku p64 f & P68 F Série 24V d.c. Držák pro 3/2 tlumič Tlumič hluku Konektor Solenoid ovládaný Ovládaní řídicím Velikost montáž Uzavírací (tlumicí ventil) uzavíracího s kabelovou elektropneumaticky tlakem vzduchu připojení na stěnu ventil* ventilu průchodkou Solenoid ovládaný elektropneumaticky Ovládaní řídicím tlakem vzduchu P64F-2GC-PFN P64F-2GA-NNN G1/4 P64F-3GC-PFN P64F-3GA-NNN G3/8 P64F-4GC-PFN P64F-4GA-NNN G1/2 P64F-6GC-PFN P64F-6GA-NNN G3/4 P68F-6GH-NPN G3/4 P68F-8GH-NPN G1 P68F-AGH-NPN G1 1/4 P68F-BGH-NPN G1 1/ T64T-2GB-P1N MB004B T40B T64T-3GB-P1N MB004B T40B T64T-4GB-P1N MB004B T40B T64T-6GB-P1N MB004B T40B T68C-6GB-B2N MB008B M/P T68C-8GB-B2N MB008B M/P T68C-AGB-B2N MB008B M/P1737 T68C-BGB-B2N MB008B M/P Rychlé dodání objednávejte již dnes

32 OLYMPIAN PLUS PLUG-IN SYSTÉM Pojišťovací ventily V64H, V68H G1/4 až G1 Pojišťovací ventily Olympian chrání systémy stlačeného vzduchu proti přetlakování Velká pojišťovací kapacita, citlivé a přesné Pojišťovací připojovací závit na tlumič nebo výfuk Tlakové ventily se sekundárním odvětráním vyhovují kategorii O(S. E.P.) a kategorii 1 Směrnice tlakového zařízení 97/23/EC. Pokud jsou požadovány produkty kategorie 2, 3 nebo 4 kontaktujte naše technické oddělení. Pouze stlačený vzduch Připojovací závity manometru: Rc1/8 Pomocný připojovací závit: G1/2 (V64H), G1 (V68H) 20 C až +80 C Rozsah nastavení odlehčovacího tlaku: bar V64H Série Typ Velikost připojení 74 V64H 221# 8 17 (G 3/4) 10 G 1/2 ø 33 (G 3/4) V68H *** Pro rámy s porty 1 1/4 a 1 1/2 přidejte 10 mm # Demontáž zařízení z rámu vyžaduje minimální prostor Držák pro Sada pro Manometr Tlumič 3/2 tlumič montáž zabezpečení bar ventil* Uzavírací na stěnu proti manipulaci ventil 26# 4 190*** G V64H-2GD-RMN G1/4 V64H-3GD-RMN G3/8 V64H-4GD-RMN G1/2 V64H-6GD-RMN G3/ MB004B T64T-2GB-P1N T40B1800 V64H-KIT MB004B T64T-3GB-P1N T40B1800 V64H-KIT MB004B T64T-4GB-P1N T40B1800 V64H-KIT MB004B T64T-6GB-P1N T40B1800 V64H-KIT V68H Série Typ Velikost připojení Držák pro Sada pro Manometr Tlumič 3/2 tlumič montáž zabezpečení bar ventil* Uzavírací na stěnu proti manipulaci ventil V68H-6GD-RMN G3/4 V68H-8GD-RMN G MB008B T68H-6GB-B2N T40B2800 V68H-KIT MB008B T68H-8GB-B2N T40B2800 V68H-KIT eshop.norgren.cz NORGREN EXPRESS Servis

33 eshop.norgren.cz Miniaturní jednotky, univerzální Filtry s regulátorem a maznicí P1H G1/8, G1/4 Kombinace filtrů s regulátory a maznicemi mohou být objednány jako zkompletované jednotky Filtrace, regulace a mazání se provádí na jednom místě Mikroolejové maznice pro nejširší všeobecné použití Pouze stlačený vzduch Maximální vstupní tlak: 10 bar 20 C až +0 C ~ 1/8 inch ~ # Tlakový rozsah: 0, bar Express Links Víte, že... Uzavírací ventily. Viz strana # Demontáž nádobky vyžaduje minimální prostor P1H Série Automatické odpou- Manuální odpou- Velikost štění kondenzátu štění kondenzátu připojení Montážní držák s objímkou Manometr 0 10 bar P1H-100-A3QG P1H-100-M3QG G1/8 P1H-200-A3QG P1H-200-M3QG G1/4 *Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar Nemohu to najít volejte Express tým

34 Miniaturní jednotky, univerzální Filtr F07 G1/8, G1/4 Přímé filtry s připojovacím závitem a se schopností odstraňovat vodu Automatický odpouštění dodáváno jako standard Kompaktní jednotka s vysokým průtokem Transparentní nádobka Pouze stlačený vzduch Maximální vstupní tlak: 10 bar 34 C až +0 C Manuální odpouštění kondenzátu Automatické odpouštění kondenzátu 18 # # 23 (42) /8 inch f07 Série Automatické odpou- Manuální odpou- Velikost Průtok* štění kondenzátu štění kondenzátu připojení (dm 3 /s) # Demontáž nádobky vyžaduje minimální prostor Montážní Automatické Manuální držák s odpouštění odpouštění objímkou kondenzátu kondenzátu F A3TG F M3TG G1/8 9 F A3TG F M3TG G1/4 11, * Typický průtok při vstupním tlaku 6,3 bar a poklesu tlaku 0, bar F07-KITA40 F07-KITM F07-KITA40 F07-KITM eshop.norgren.cz NORGREN EXPRESS Objednávky

35 Volejte Miniaturní jednotky, univerzální Regulátor tlaku R07 G1/8, G1/4 Regulátory pro všeobecné použití se závitovým připojením Standardní provedení se zabezpečením proti přetlaku Zajištění nastavených hodnot pomocí regulační hlavice Pouze stlačený vzduch Maximální vstupní tlak: 20 bar Připojovací závit manometru: Rc1/8 ø C až +6 C (42) Tlakový rozsah: 0, bar ~ 40 GrSym,Reg,Rel r07 Série Velikost Výstupní tlak Průtok* Typ připojení rozsah (dm 3 /s) Montážní Montážní Montážní Manometr držák s objímkou matice matice (včetně matice) plastová kovová R RNKG G1/8 0,3 to 7 bar 6, R RNKG G1/8 0,3 to 7 bar 6, R07-10-RNMG G1/4 0, to 10 bar 7 R07-20-RNMG G1/4 0, to 10 bar R07-KITR R07-KITR R07-KITR R07-KITR * Typický průtok při vstupním tlaku 10 bar, nastavený tlak 6,3 bar pokles 1 bar od nastavení. Snadné objednávání 24/7 eshop.norgren.cz 20

36 Miniaturní jednotky, univerzální filtr s regulátorem B07 G1/8, G1/4 Filtry s regulátory určené pro všeobecné pneumatické aplikace Vysoce spolehlivá konstrukce umožňuje vysoký průtok s minimální ztrátou tlaku Zajištění nastavených hodnot pomocí regulační hlavice Transparentní nádobka Manuální odpouštění kondenzátu ø 28 ø Automatické odpouštění kondenzátu Pouze stlačený vzduch Maximální vstupní tlak: 10 bar Připojovací závity manometru: Rc1/8 Tlakový rozsah: 0,3...7 bar 34 C až +0 C # 210 # 160 1/8 inch ~ ø 38 # Demontáž nádobky vyžaduje minimální prostor GrSym,F/R,Auto,Rel b07 Série Automatické odpou- Manuální odpou- Velikost Průtok* štění kondenzátu štění kondenzátu připojení (dm 3 /s) Montážní Montážní Montážní Manometr Automatické Manuální držák s objímkou matice matice odpouštění odpouštění (včetně matice) plastová kovová kondenzátu kondenzátu B A3KG B M3KG G 1/8 6,2 B A3KG B M3KG G 1/4 6, B07-KITA40R B07-KITM40R B07-KITA40R B07-KITM40R *Typický průtok při vstupním tlaku 10 bar, nastavený tlak 6,3 bar pokles 1 bar od nastavení eshop.norgren.cz NORGREN EXPRESS Dodání
