1 Ing. Olga Löwitová, CSc. HALFEN-DEHA, s.r.o. technical manager K Vypichu Rudná tel: fax: mobil: olga.lowitova@halfen-deha.cz 1

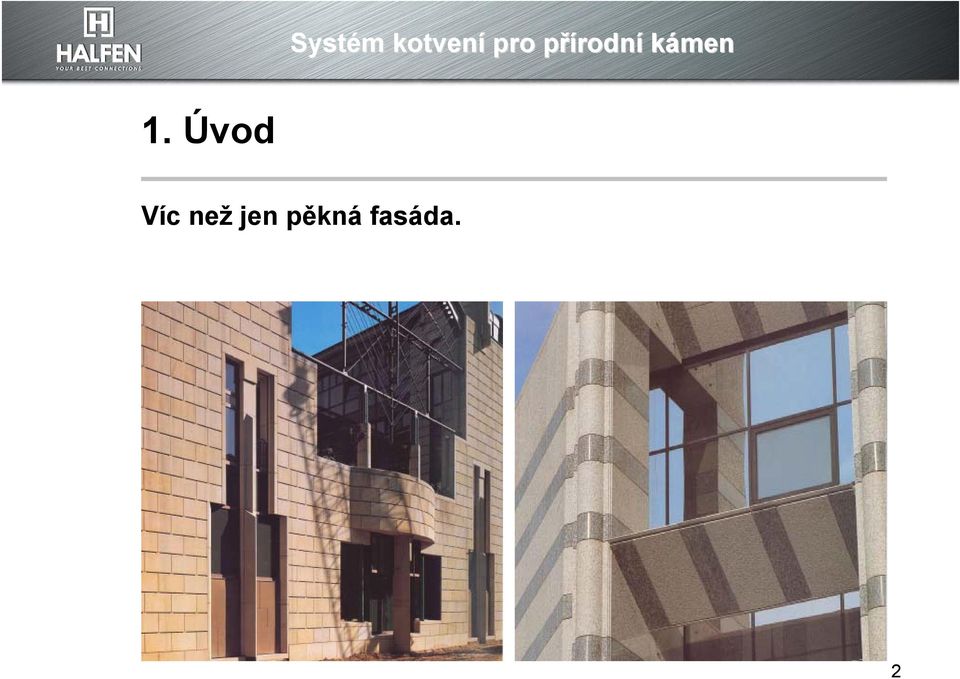

2 1. Úvod Víc než jen pěkná fasáda. 2

3 1. Úvod Použití Předsazené a provětrávané fasády s přírodním kamenem Reprezentační budovy vstupní prostory, architektonicky důležité budovy Princip Zakotvení relativně tenkých obkladů z přírodního kamene na nosnou konstrukci s uložením na trny Použití Systém s malou náchylností na poškození (znečištění, poškození) 3

4 2. Použití Princip kotvení Zpravidla 4 kotvy na každou desku Nosná kotva k přenesení vlastní tíhy a zatížení větrem Přídržná kotva pro zatížení větrem Uchycení desky na kotvu pomocí kotevního trnu Přídrzná kotva Nosná kotva Kotva v horizontální spáře Půdorys Půdorys Kluzné pouzdro Otvor pro trn Přídrzná kotva Nosná kotva Kotva ve vertikální spáře 4

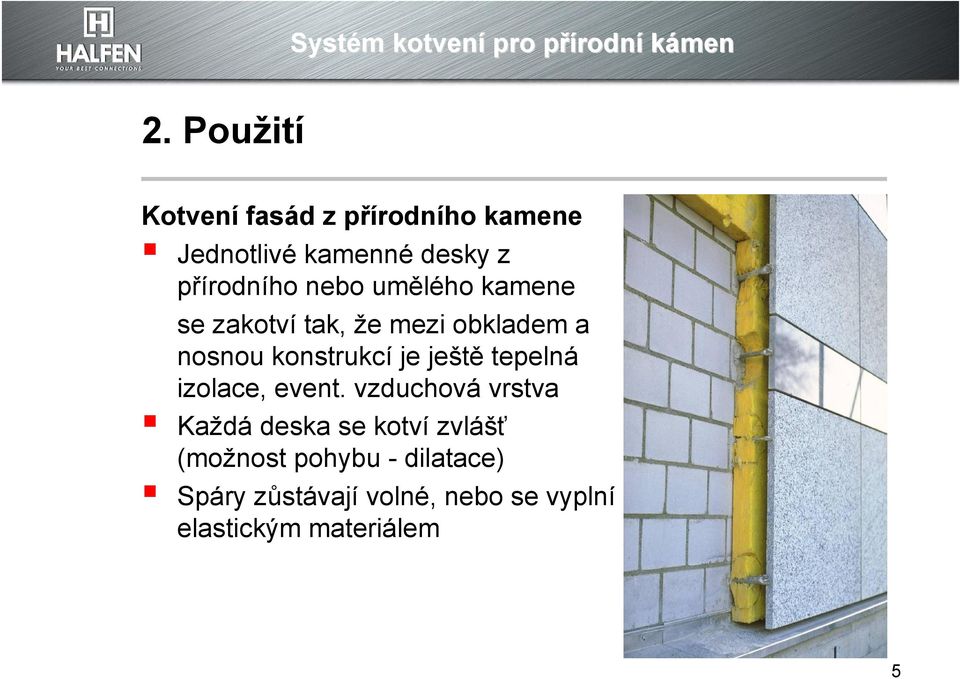

5 2. Použití Kotvení fasád z přírodního kamene Jednotlivé kamenné desky z přírodního nebo umělého kamene se zakotví tak, že mezi obkladem a nosnou konstrukcí je ještě tepelná izolace, event. vzduchová vrstva Každá deska se kotví zvlášť (možnost pohybu - dilatace) Spáry zůstávají volné, nebo se vyplní elastickým materiálem 5

6 2. Použití Privátní dům, Japonsko Letiště Stuttgart HALFEN body kotva - speciální konstrukce pro zatížení 8 kn umělý kámen HALFEN UKB systém rámové konstrukce s body kotvami 6

7 2. Použití Národní banka Gent, Belgie Pilgerkirche, Fatima, Portugalsko HALFEN UMA kotvy do malty, HALFEN Body kotva 7

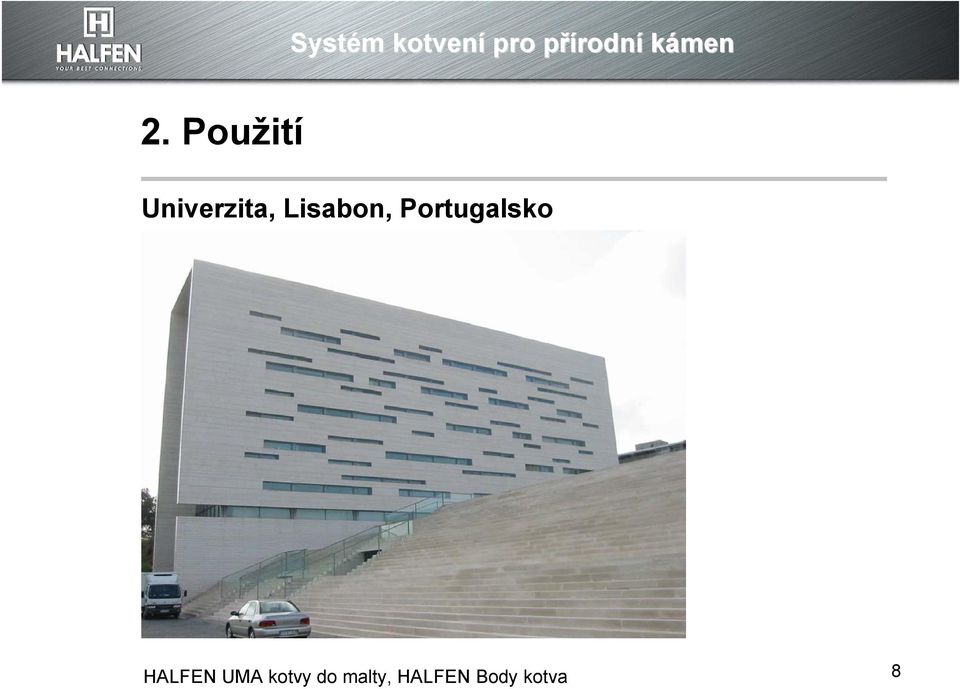

8 2. Použití Univerzita, Lisabon, Portugalsko HALFEN UMA kotvy do malty, HALFEN Body kotva 8

9 Tři systémy kotvení pro desky z přírodního kamene plus příslušenství: 1. Body kotvy 2. Kotvy do malty 3. Rámové konstrukce Body Anker Einmörtelanker Unterkonstruktionen 4. Příslušenství Zubehör 9

10 Body kotvy HRM (předmontováno) BA nosná kotva DH přídržná kotva HRC (nepředmontováno) DT nosná kotva 10

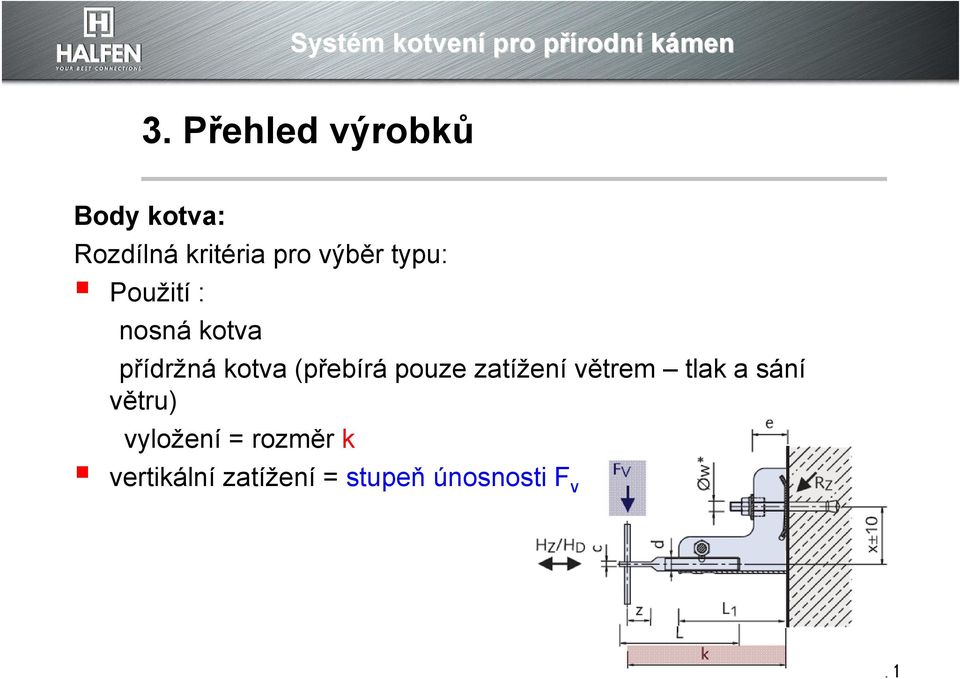

11 Body kotva: Rozdílná kritéria pro výběr typu: Použití : nosná kotva přídržná kotva (přebírá pouze zatížení větrem tlak a sání větru) vyložení = rozměr k vertikální zatížení = stupeň únosnosti F v 11

12 Přehled typů Body kotva Typ HRM HRC BA DT DH s mit ozubením Verzahnung P= plan P = Plan (ohne hladký, Verzahnung) bez ozubení Auskragung Vyložení k max. 130 mm 130 mm 120 mm 240 mm 240 mm Auskragung Vyložení k min. 40 mm 40 mm 60 mm 140 mm 60 mm Vertikallast Vertikální zatížení F Vmax. 500 N 500 N N N - Horizontallast horizontální zatíž. H max max. 350 N 350 N N N N 12

13 Body kotva HRM / HRC (nosná kotva): Přenos vertikálního zatížení Fv = 500 N (50 kg) vyložení k = 40 do 130 mm rektifikace pomocí matky (patent), možné i po osazení desky z přírodního kamene (rektifikace in-out) horizontální rektifikace (nahoru-dolu) pomocí elipsovitého otvoru horizontální montáž (pravo - vlevo) pomocí otáčení HRM je předmontovaná kotva HRC inení předmontovaná kotva nahoru-dolu vpravo. vlevo in-out 13

14 Body kotva HRM / HRC nosná kotva HRM vormontiert předmontovaná HRC nicht nepředmontovaná vormontiert s ozubením mit Verzahnung HRM- -1-A_ HRC- -1-A_ P= plan P=Plan (ohne hladký, Verzahnung) bez ozubení HRM- -1-P-A_ HRM- -1-P-A_ 14

15 Body kotva BA (nosná kotva) stupeň únosnosti Fv = 600 N a 1300 N vyložení k = 60 do 120 mm rektifikace pomocí ozubeného obdélníkového otvoru (nahoru-dolu), vytáčecí závitový šroub (in-out) a natáčení (vpravo-vlevo) 15

16 Body kotva DT (nosná kotva) stupeň únosnosti Fv = 600 N a 1300 N vyložení k = 140 do 240 mm rektifikace pomocí destičky s šikmým oválným otvorem (nahoru-dolu) a vytáčecí závitový šroub (in-out) a natáčení(vpravo-vlevo) 16

17 Body kotva DH (přídržná kotva) vyložení k = 60 do 240 mm Slouží jako přídržná kotva přebírá pouze horizontální zatížení (v kombinaci s nosnou kotvou) rektifikace ve třech směrech 17

18 Body kotva Design 1 s jedním celým volným trnem a kluznou objímkou Design 2 s jedním pevným polovičním trnem Design 1 Design 2 18

19 Kotvy do malty UHA přídržná kotva UMA nosná kotva 19

20 Kotvy do malty UMA/UHA Typy kotev a rozměry UMA nosná kotva průměr mm délka mm (po 30 mm) vertikální zatížení max. 4,0 kn na kotvu v závislosti na vyložení a rozměru kotvy Materiál: A4: W od (ASI 316), částečně A2: W Durchmesser [mm] Länge [mm]

21 Kotvy do malty UMA/UHA Typy kotev a rozměry UHA přídržná kotva průměr 5, 7, 10 mm délka mm (po 30 mm) Horizontální zatížení max. 2,5 kn na kotvu v závislosti na vyložení a rozměru kotvy Materiál: A4: W od (ASI 316), částečně A2: W Durchmesser [mm] Länge [mm]

22 Kotvy do malty UMA / UHA přehled typů UHA Design 2 UMA Design 1 UMA Design 3 UMA Design 8 UMA Design 2 UMA Design 4 UMA Design 7 22

23 rámové konstrukce (UK) SUK kolejnice-uk UKB Alu-UK UKH Alu-UK 23

24 rámové konstrukce UK přehled typů Typ SUK UKB UKH neu Auskragung k 160 mm mm mm Material Schiene/Anker Edelstahl/ Edelstahl Aluminium/ Edelstahl Aluminium/ Edelstahl Vertikallast F Vmax. 5 kn 3,5 kn 5,0 kn Horizontallast H max. 2 kn 2 kn 1,8 kn/m² 24

25 Příslušenství SOF stropní kotvy LW parapetní úhelník HB / VB / HGA lešeňové kotvy 25
