ØADA FERNI F 1000 F 1100 F 1024
|
|
- Štefan Luboš Štěpánek
- před 8 lety
- Počet zobrazení:
Transkript
1 ØADA FERNI F 1000 F 1100 F 1024 Vnìjší automatický systém s kloubovými rameny pro závìsné brány Vzorová montáž Napájecí vodièe k motoru: 4 x 1,5 mm 2, délka 20 m 4 x 2,5 mm 2, délka 30 m 1 Montážní sada 1 Motor Pøíslušenství: 2 Ovládací panel 3 Radiový pøijímaè 4 Anténa 5 Výstražné blikající svìtlo upozoròující na pohyb brány 6 Klíèem ovládaný vícepolohový pøepínaè 7 Bezpeènostní fotobuòky 8 Elektrické blokovací zaøízení
2 2 Všeobecná specifikace Popis: - Vnìjší automatický systém s kloubovými rameny pro závìsné brány. - Výrobek byl kompletnì navržen a vyroben firmou CAME a vyhovuje bìžným bezpeènostním normám ( UNI 8612 ), se stupnìm jištìní IP Záruka 12 mìsícù, pokud nedojde k zásahu do zaøízení nepovolanou osobou. Verze: F V støídavý proud 150 W nevratný motor. F V støídavý proud 110 W nevratný motor. F V stejnosmìrný proud 180 W nevratný motor. 3 Mezní hodnoty pro použití: - Délka køídel brány: do 4 metrù ( viz tabulka). - Maximální možný úhel pøi otevøení køídla brány: Verze F 1024 by mìla být používána pøi nároènìjším provozu. 4 Pøíslušenství: F 1001 Pøímé výsuvné rameno ( pro jednoduchá køídla brány o délce od 0,5 do 2 m ). H 3000 Ruèní uvolòovací systém s kabelem o délce 5 m, kompletní s bezpeènostním pouzdrem, uvolòovacím otoèným knoflíkem a tlaèítkem. LOCK 81 Jednováleèkový elektrický zámek LOCK 82 Dvouváleèkový elektrický zámek. Pozor! Doporuèujeme použití ovládacího a bezpeènostního pøíslušenství firmy CAME,z dùvodu zajištìní snadné montáže a obsluhy v souladu s bìžnými bezpeènostními pøedpisy. 5 Technické údaje Typ F 1000 F 1100 F 1024 motoru Hmotnost 14 kg 13 kg 14,5 kg Napìtí 230 V 230 V 24 V Jmenovitý proud 1,3 A 1,0 A 15 A Výkon motoru 150 W 110 W 180 W Èinitel využití 30 % 50 % urèený pro velké zatížení Toèivý moment 32 N m 38 N m 45 N m Kondenzátor 10 F 6,3 F Údaje jsou platné pøi jmenovitém napìtí. Hodnota mùže být nastavena na ovládacím panelu CAME. Podložka pro zápustný šroub 2

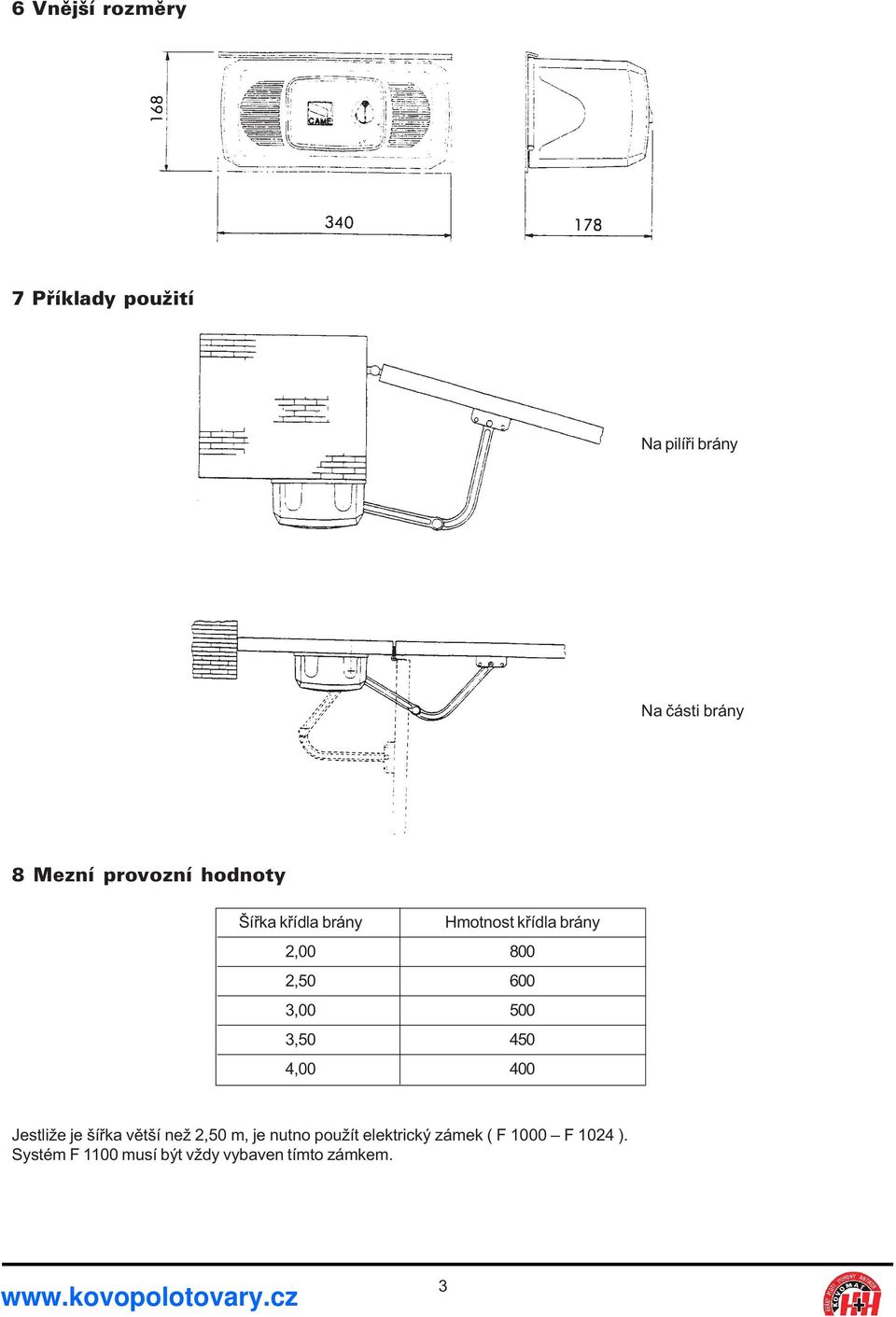

3 6 Vnìjší rozmìry 7 Pøíklady použití Na pilíøi brány Na èásti brány 8 Mezní provozní hodnoty Šíøka køídla brány Hmotnost køídla brány 2, , , , , Jestliže je šíøka vìtší než 2,50 m, je nutno použít elektrický zámek ( F 1000 F 1024 ). Systém F 1100 musí být vždy vybaven tímto zámkem. 3
4 9 Pøed montáží Závìs brány Mechanický doraz Pilíø brány Døíve než zaènete s montáží automatického systému, pøekontrolujte následující: - Chod brány od úplného otevøení až do úplného zavøení musí být zcela klidný, bez tøení a bez vùle mezi èepy uložení a závìsy. - Brána sama musí být dostateènì pevná a závìsy musí být použitelné pro tento systém ( brána nad úrovní terénu usazená v závìsech ). - Možnost umístìní elektrických vodièù v blízkosti ovládacích a bezpeènostních zaøízení ( viz obr. na první stranì ). * Jestliže je vzdálenost B 0 až 300 mm, musí být vzdálenost A alespoò 110 mm. Jestliže je vzdálenost B 300 až 380 mm, musí být vzdálenost A alespoò 150 mm. 10 Pøipevnìní podkladové desky a tømenu Tømen A Podkladová deska 4
5 Èelní pohled - Podkladovou desku pøipevnìte k pilíøi pomocí šroubù 8 mm a hmoždinek 14 mm. Ujistìte se, že vzdálenost spodní hrany podkladové desky od úrovnì terénu je minimálnì 150 mm. - Pøipevnìte tømen A ke køídlu brány ( použijte šrouby 8 mm nebo tømen pøivaøte ). Respektujte kótu 450 mm ( viz. obr. ) a ujistìte se, že vzdálenost spodní hrany podkladové desky a tømenu A je 19 mm. 11 Montáž obr.1 - Vložte motor do podkladové desky soubìžnì se 4 pøedvrtanými dìrami a pøipevnìte jej pomocí dvou dodaných šroubù M 8 x 110. Pøi montáži na pravé stranì otoète motor obrácenì a k jeho usazení použijte druhý pár dìr ( viz obr.1 ). 5
6 12 Montáž pøímého a obloukového ramene Podložka pro zápustný šroub Otoèná páèka obr. 2 - Zasuòte pøímé rameno do motoru tak, aby nepøesahovalo nad vaèku. Použijte podložku se zápustným šroubem M 6 x 20 a zajistìte rameno pomocí dvou kolíkù. Obì ramena spojte pomocí šroubù M 8 x 16 a podložek. Uvolnìte chod motoru ( otoète páèkou ve smìru šipky ) a pøipevnìte obloukové rameno ke tømenu A pomocí šroubu M 12 x 50 a matice M 12. Montáž motoru na pravou stranu brány proveïte podle obr. 2. 6

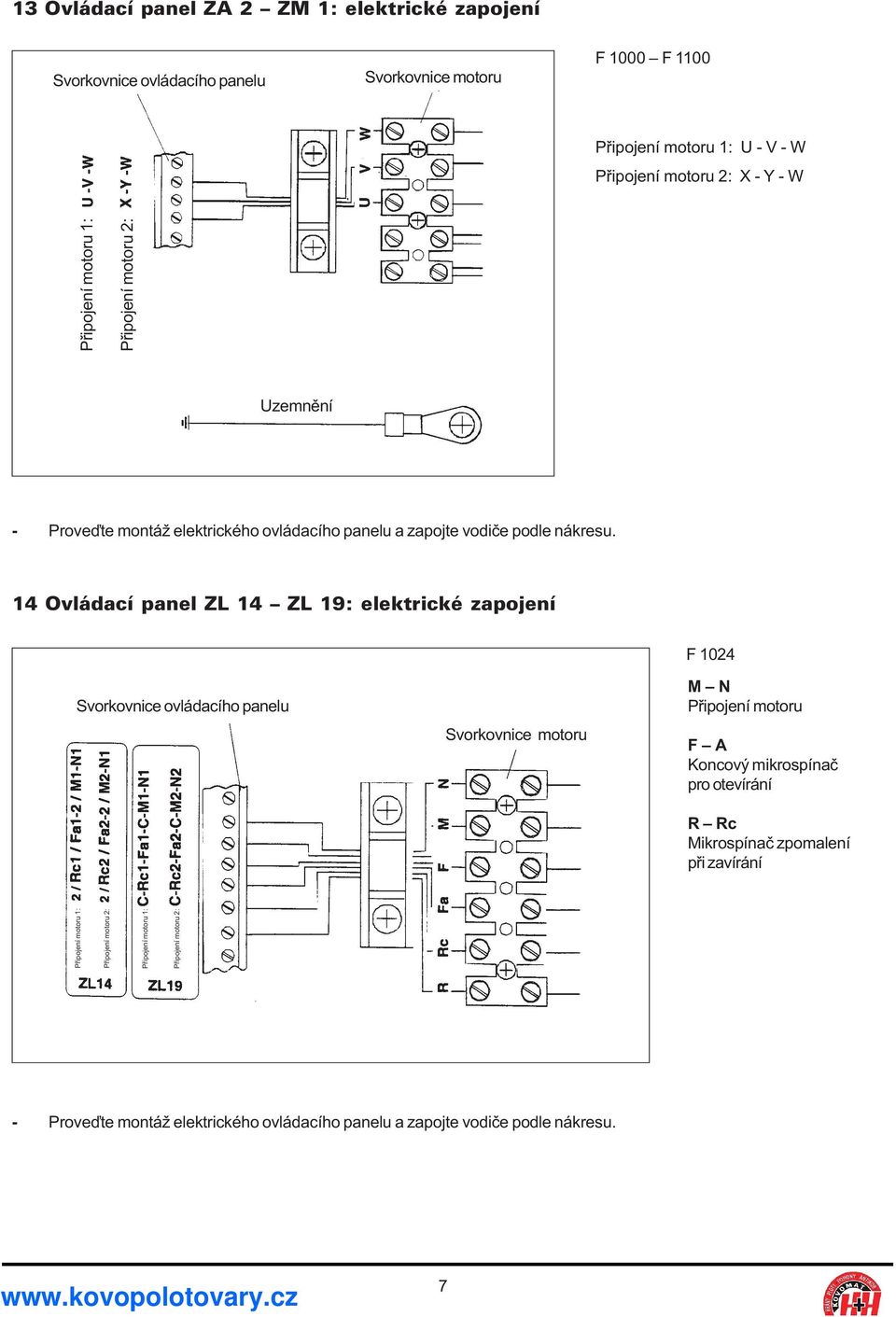

7 13 Ovládací panel ZA 2 ZM 1: elektrické zapojení Svorkovnice ovládacího panelu Svorkovnice motoru F 1000 F 1100 Pøipojení motoru 1: U - V - W Pøipojení motoru 2: X - Y - W Pøipojení motoru 1: Pøipojení motoru 2: Uzemnìní - Proveïte montáž elektrického ovládacího panelu a zapojte vodièe podle nákresu. 14 Ovládací panel ZL 14 ZL 19: elektrické zapojení Svorkovnice ovládacího panelu Svorkovnice motoru F 1024 M N Pøipojení motoru F A Koncový mikrospínaè pro otevírání R Rc Mikrospínaè zpomalení pøi zavírání Pøipojení motoru 1: Pøipojení motoru 2: Pøipojení motoru 1: Pøipojení motoru 2: - Proveïte montáž elektrického ovládacího panelu a zapojte vodièe podle nákresu. 7

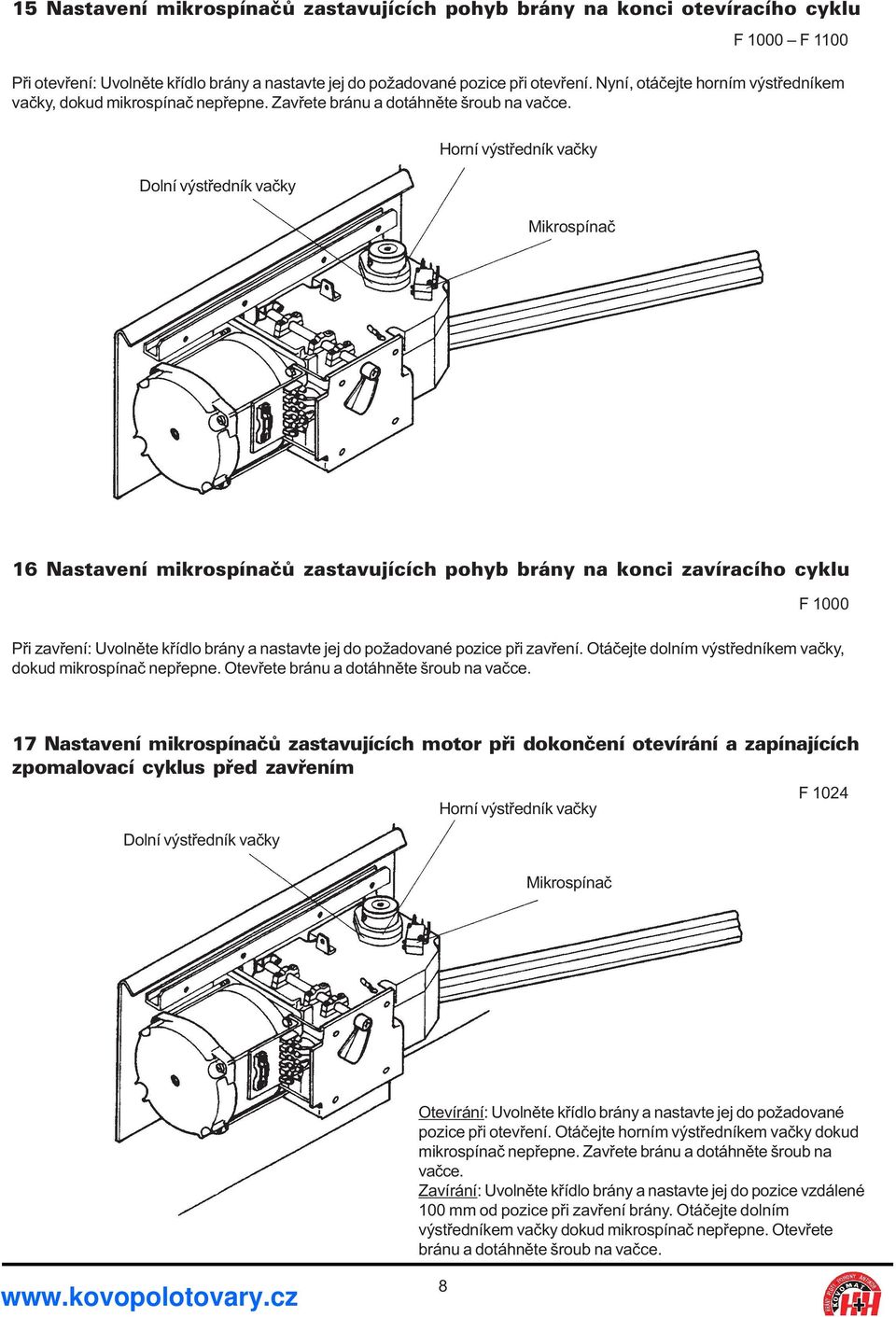

8 15 Nastavení mikrospínaèù zastavujících pohyb brány na konci otevíracího cyklu F 1000 F 1100 Pøi otevøení: Uvolnìte køídlo brány a nastavte jej do požadované pozice pøi otevøení. Nyní, otáèejte horním výstøedníkem vaèky, dokud mikrospínaè nepøepne. Zavøete bránu a dotáhnìte šroub na vaèce. Dolní výstøedník vaèky Horní výstøedník vaèky Mikrospínaè 16 Nastavení mikrospínaèù zastavujících pohyb brány na konci zavíracího cyklu F 1000 Pøi zavøení: Uvolnìte køídlo brány a nastavte jej do požadované pozice pøi zavøení. Otáèejte dolním výstøedníkem vaèky, dokud mikrospínaè nepøepne. Otevøete bránu a dotáhnìte šroub na vaèce. 17 Nastavení mikrospínaèù zastavujících motor pøi dokonèení otevírání a zapínajících zpomalovací cyklus pøed zavøením Dolní výstøedník vaèky Horní výstøedník vaèky F 1024 Mikrospínaè Otevírání: Uvolnìte køídlo brány a nastavte jej do požadované pozice pøi otevøení. Otáèejte horním výstøedníkem vaèky dokud mikrospínaè nepøepne. Zavøete bránu a dotáhnìte šroub na vaèce. Zavírání: Uvolnìte køídlo brány a nastavte jej do pozice vzdálené 100 mm od pozice pøi zavøení brány. Otáèejte dolním výstøedníkem vaèky dokud mikrospínaè nepøepne. Otevøete bránu a dotáhnìte šroub na vaèce. 8

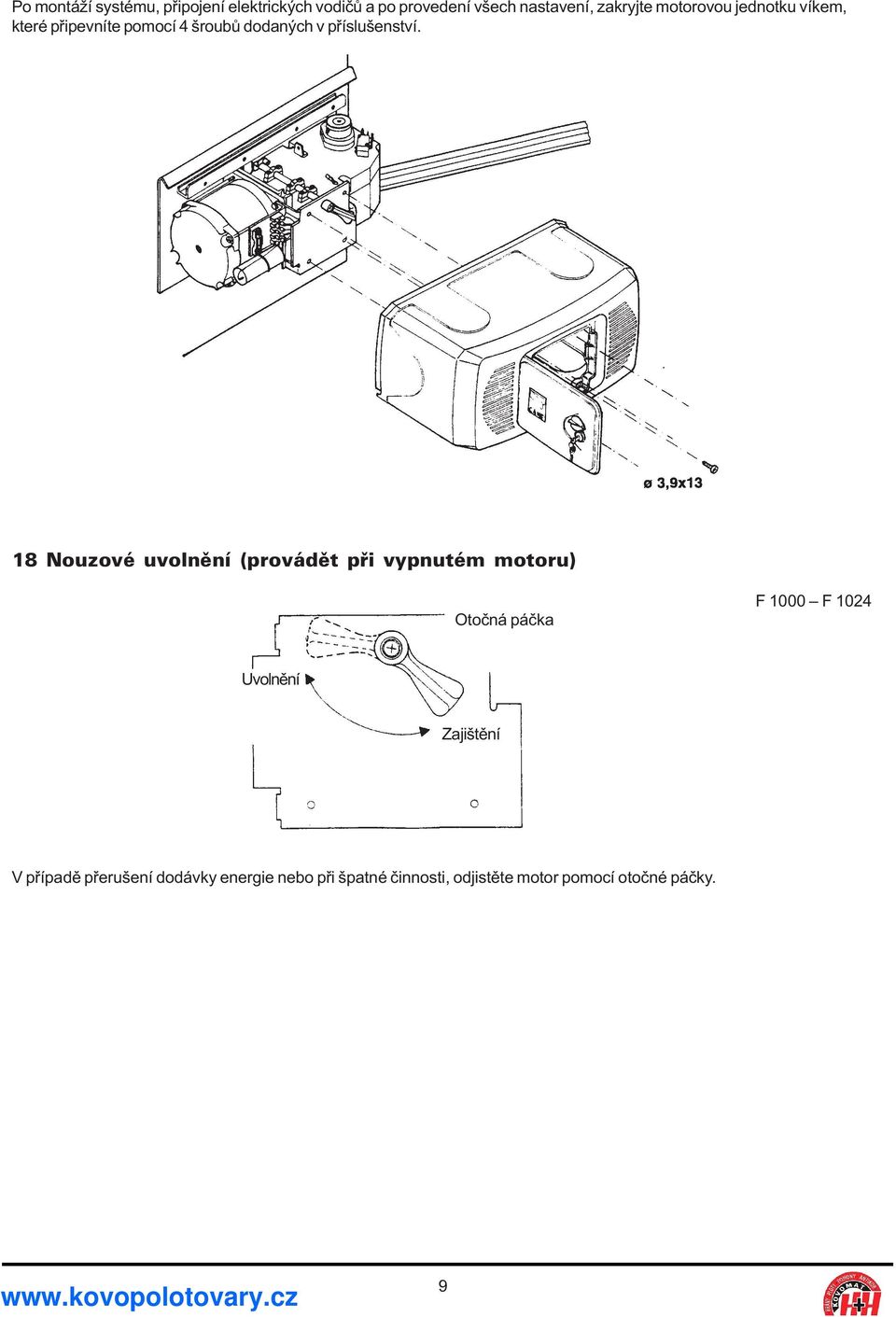

9 Po montáží systému, pøipojení elektrických vodièù a po provedení všech nastavení, zakryjte motorovou jednotku víkem, které pøipevníte pomocí 4 šroubù dodaných v pøíslušenství. 18 Nouzové uvolnìní (provádìt pøi vypnutém motoru) Otoèná páèka F 1000 F 1024 Uvolnìní Zajištìní V pøípadì pøerušení dodávky energie nebo pøi špatné èinnosti, odjistìte motor pomocí otoèné páèky. 9
10 19 Doplòkové pøíslušenství dodávané na pøání H 3000: Kryté uvolòovací lanko - bovden ( 5 m dlouhé ), uvolòovací rukoje a tlaèítko. POZOR: Pøi montáži dbejte na to, aby se lanko neohýbalo pøes ostré hrany. 1 2 Ochranná skøíòka Vyústìní lanka 10
11 Rovné výsuvné rameno ( pro jednokøídlé brány o délce od 0,5 do 2 m ). Modely F 3000 F 3024, maximální délka 1,5 m. F 1001 Rameno Duté rameno 20 LOCK 81 LOCK 82 Elektrické zámky ( napájení 12 V ). F Pravidelná údržba Toto zaøízení nevyžaduje žádnou speciální údržbu. Preventivnì nebo pøi velmi nároèném provozu je vhodné v pravidelných intervalech pøekontrolovat pøipojení vodièù k motoru a promazat pouzdra, ramena a všechny kluzné plochy. Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo na provádìní zmìn, spojených s technologickým zdokonalováním výrobkù. 11
12
