RITcontrol. Uživatelská příručka. pro mobilní aplikace APPLE, ANDROID и WINDOWS

Transkript

1 RITcontrol Uživatelská příručka pro mobilní aplikace APPLE, ANDROID и WINDOWS Revision: A Date:

2 Obsah 1. Úvod. Zkratky a symboly 3. Technická omezení 4. Obecné požadavky a předpisy 5. Grafické rozhraní 5.1. Hlavní stránka 5.. Správce připojení 5.3. Vytvoření nového profilu 5.4. Úprava stávajícího profilu 5.5. Odstranění stávajícího profilu 5.6. Výběr statusu profilu "Oblíbený 6 Nastavení demo projektů 7 Informace o výrobci 8. Technická podpora

3 1. Úvod RITcontrol je software, určený speciálně pro řízení široké škály domácích a průmyslových kotelen a je hlavním softwarem pro stanice řízení distribuce tepla RITbox. Pomocí této aplikace, prostřednictvím internetu, nebo lokální sítě LAN, či WiFi se lze připojit k systémů RITbox. Software společnosti Ritop s.r.o. pro stanici RITbox byl vyvinut na základě PLC českého výrobce Teco a.s., Kolín. Aplikaci lze instalovat na zařízení uživatele a je prostředníkem mezi uživatelem a webovým rozhraním, integrovaným do webového serveru PLC. Aplikace urychluje a usnadňuje přístup uživatele k prvkům kontroly a řízení systémů vytápění, klimatizace, větraní a td.. Zkratky a symboly SOFT-software PLC - Programovatelný logický automat (z anglického Programmable Logic Controller) PC-osobní počítač TecoRoute - Tato služba umožňuje připojit PLC společnosti Teco a.s. k internetu, není-li možné použít statickou (pěvnou) vstupní IP adresu, nebo když z důvodu obav o bezpečnost údajů nelze tento způsob realizovat. WiFi - bezdrátová počítačová síť pro připojení různých zařízení LAN - kabelová počítačová síť pro připojení různých zařízení IP - Síťová adresa počítače, nebo jakéhokoliv zařízení, které je připojeno k lokální síti a k internetu IRC - systém zónové kontroly pro monitorování a regulaci teploty v každé místnosti RITbox stanice distribuce tepla společnosti Ritop s.r.o. RITcontrol - tento název nese řídicí systém stanic distribuce tepla RITbox od společností Ritop s.r.o. a mobilní aplikace pro kontrolu a řízení stanice. 3. Technická omezení V závislosti na zvoleném komunikačním kanálu mezi aplikací RITcontrol a systémy řízení může vzniknout pauza při aktualizaci údajů a přijetí příkazů. Toto omezení přímo závisí na rychlosti vybraného komunikačního kanálů. V případě vzniku tohoto jevu je nutné obrátit se na společnost poskytovatelů Internetu nebo na administrátora vaší lokální sítě. V případě, že při vyhledávání aplikace na App Store, Google Play nebo na Windows Market nebude aplikace nalezena, nebo že se na vašem zařízení objeví zpráva o nemožnosti instalaci aplikací, pak to znamená, že aplikace, nebo služba není kompatibilní s tímto přístrojem. Aplikace RITcontrol má následující požadavky na verzi operačních systémů mobilních zařízení ios - alespoň 6,0 ANDROID - alespoň 4,1 WINDOWS - alespoň Obecné požadavky a předpisy 4.1. Aplikace je navržena v jednotném designu pro různé operační systémy (ios, ANDROID, WINDOWS), jakož i pro hardwarové platformy (mobilní telefon, tablet) při zachování plné kompatibilitou všech funkcí. 4.. Při nastavování a používání nevyžaduje aplikace speciální znalosti cizích jazyků, protože všechny názvy funkcí jsou zobrazeny jako ikony, srozumitelné uživateli telefonu nebo PC Aplikace je kompatibilní pouze s PLC výrobce Teco a.s. a pouze se softwarem od firmy Ritop s.r.o. 3

4 4.4. Grafické rozhraní aplikace se skládá z několika částí (stran) A. Stránka s logem (pouze pro APPLE verze v době zahájení programu) B. Hlavní stránka C. Správce připojení D. Webová grafická obálka PLC E. Nastavení aplikace 4.5. Pro snadné použití a rychlý přístup podporuje aplikace multiprofilové řízení. Tento typ řízení umožňuje vytvořit jeden, nebo více profilů pro připojení z jednoho mobilního zařízení. Každý profil obsahuje veškeré informace o připojení, včetně přístupových kódů pro každý konkrétní systém. Nastavení aplikace a profilu jsou automaticky ukládána na zařízení, na které byla nainstalována aplikace a obnovují se při každém novém startu. Všechny vytvořené profily budou zobrazeny ve správci připojení jako seznam profilů. Jeden z profilů lze označit jako vybraný, a právě tento profil bude při každém startu aplikace vybrán jako výchozí nastavení po spánkovém režimu Aplikace má typy připojení k PLC A. Statická IP adresa a číslo portu nebo IP adresa PLC. B. Proxy služba TecoRoute od firmy Teco a.s Pro použití je tuto aplikaci nutno stáhnout a nainstalovat do svého mobilního zařízení. Příloha RITcontrol je standardní mobilní aplikace, která nevyžaduje další manipulaci či přípravu vašeho mobilního zařízení. Chcete-li aplikaci nainstalovat, je třeba do vyhledávacího pole Google Play, nebo App store napsat název «RITcontrol», poté vybrat a nainstalovat aplikaci. 5. Grafické rozhraní 5.1. Hlavní stránka S každým novým spuštěním aplikace na krátkou dobu (-3 sekundy) se na displeji zobrazí logo. Po uplynutí této doby se uživatel dostane na domovskou obrazovku (viz. Obrázek 1). Při zvoleném profilu připojení může uživatel provést přechod na hlavní ovládací panel systému kliknutím na ikonu ve středu obrazovky. Hlavní obrazovka má tři funkční prvky 1. Tlačítko připojení. Pole pro indikaci zvoleného profilu připojení 3. Tlačítko pro přechod na obrazovku správce připojení 4. Tlačítko pro zobrazení informací o aplikaci 4

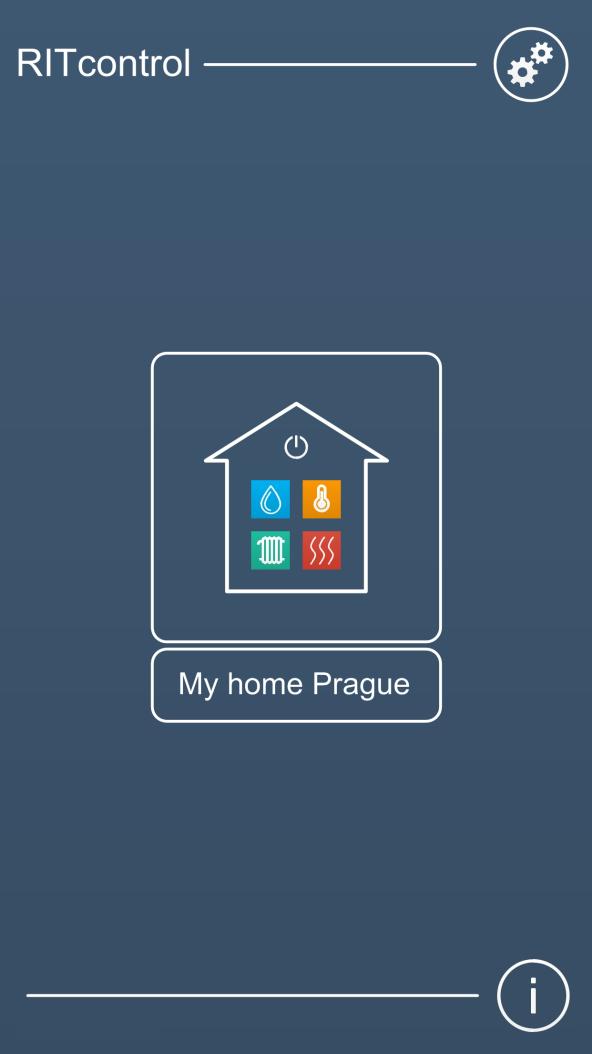

5 3 1 4 Obrázek Hlavni obrazovka 5

6 5.. Správce připojení Chcete-li vytvořit nový, nebo upravit existující profil pro výběr připojení, je třeba na hlavní obrazovce klikněte na ikonu v pravém horním rohu DŮLEŽITÉ: Aplikace může podporovat nanejvýš 30 profilů připojení. 1 3 Obrázek. Vnější vzhled stránky správce připojení 5..1 Popis prvků stránek správce připojení 1. Tlačítko pro návrat na hlavní obrazovku. Tlačítko pro přidání nového profilu připojení 3. Rozbalovací seznam profilů připojení DŮLEŽITÉ: Při prvním spuštění aplikace bude správce připojení zcela prázdný, protože po klidovém režimu neobsahuje žádný profil ve výchozím nastavení. 6

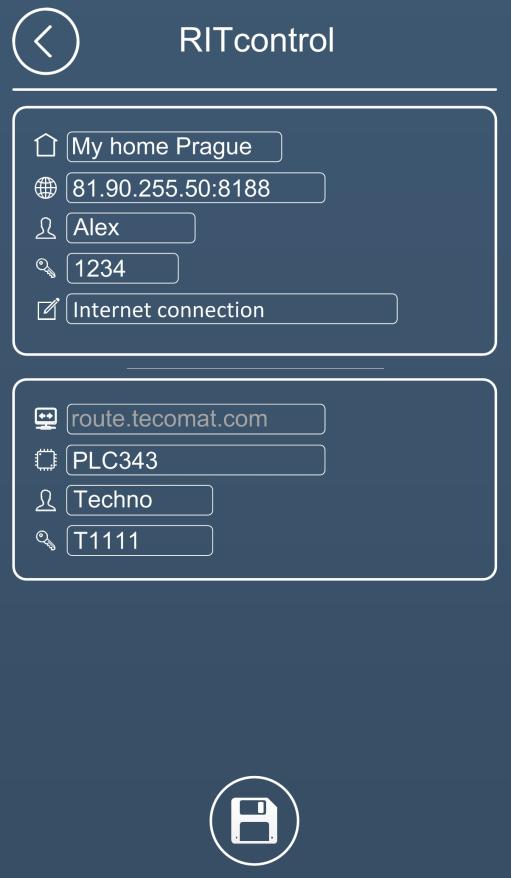

7 5... Každý profil připojení obsahuje v seznamu profilů následující informační a ovládací prvky Obrázek 3. Vnější vzhled profilu v seznamu profilů správce připojení Popis prvků sekce profilu připojení 1. Název profilu. Vstupní IP Adresa (statická) a port pro WiFi, pouze IP adresa PLC pro připojení k internetu. 3. Stručná anotace k profilu 4. Status profilu (zvolený, nebo ne) 5. Tlačítko pro úpravu nastavení profilu 6. Tlačítko pro trvalé odstranění profilu ze seznamu 5.3. Vytvoření nového profilu Pro vytvoření nového profilu připojení je třeba kliknout na tlačítko v pravém horním rohu. Pokaždé, když vytvoříte nový profil, otevře se formulář v podobě dotazníku, ve kterém musíte vyplnit požadované údaje Obrázek 4. Formulář pro vytvoření nového profilu 7

8 DŮLEŽITÉ: Pokud ukončíte program, nebo se vrátíte do správce připojení, aniž byste provedli potvrzení, nová data nebudou uložena Popis prvků formuláře pro vytvoření nového profilu (viz obr. 4) 1. Tlačítko pro návrat na obrazovku správce připojení. Skupina polí profilu pro připojení přes IP Adresu a Proxy služby TecoRoute 3. Skupina polí profilu pro připojení pouze přes Proxy služby TecoRoute 4. Tlačítko pro uložení profilu Nový profil pro připojení přes IP Adresu Pro vytvoření profilu připojení prostřednictvím IP Adresy PLC pro WiFi sítě, nebo statickou IP adresu na internetu jsou vyžadovány následující položky: Číslo Ikona 1 Název profilu IP adresa PLC pro WiFi nebo vnější pěvná IP adresa s portem vstupu IP 3 Jméno uživatele pro přístup к RITcontrol 4 Heslo pro RITcontrol 5 Stručná anotace k profilu. Tabulka 1. profil pro připojení přes IP Adresu DŮLEŽITÉ: Pro vytvoření nového profilu pro připojení prostřednictvím pole IP adresy musí být správně vyplněna pole 1,,3,4. Pole číslo 5 je nepovinné a jeho vyplnění zůstává na uvážení uživatele Nový profil pro připojení přes Proxy službu TecoRoute Pro vytvoření profilu připojení přes Proxy služby TecoRoute pro Internetové spojení je třeba vyplnit následující pole ve skupině polí pro profil IP a profil TecoRoute Číslo Ikona Popis 1 Název profilu DŮLEŽITÉ: Pole musí zůstat prázdné 3 Jméno uživatele pro přístup к RITcontrol 4 Heslo pro RITcontrol 5 Stručná anotace k profilu Tabulka. profil pro připojení prostřednictvím Proxy služby TecoRoute 8

9 Číslo Ikona Popis 1 Informační pole, nelze upravovat Jméno PLC registrované v TecoRoute 3 Jméno uživatele pro přístup к servisu TecoRoute 4 Heslo pro přístup k TecoRoute Tabulka 3. profil pro připojení prostřednictvím Proxy služby TecoRoute 5.4. Úprava stávajícího profilu Pro úpravu existujícího profilu ze seznamu správce připojení je třeba kliknout na "Upravit" u zvoleného profilu Při úpravě zvoleného profilu se uživateli otevře stejný formulář jako při vytváření nového profilu. Rozdíl mezi vytvořením nového a upravením stávajícího profilu tkví v tom, že při zavedení nového profilu je formulář zcela prázdný, zatímco při úpravě již existujícího obsahuje předchozí data. Při úpravách profilu je nutné dodržovat pravidla vyplnění polí, stejně jako při vytváření nového profilu. Po dokončení úprav je nutné potvrdit změny kliknutím na "Uložit". DŮLEŽITÉ: Pokud ukončíte program, nebo se vrátíte do správce připojení, aniž byste provedli potvrzení, nová data nebudou uložena Odstranění stávajícího profilu Pro odstranění existujícího profilu ze seznamu profilů je třeba ve správci připojení kliknout na tlačítko "Delete" u zvoleného profilu. Po prvním stisknutí tlačítka "Delete" ikona změní tvar a barvu. Při dalším kliknutí na ikonu "Delete" budou data profilu nenávratně ztracena a profil bude vymazán ze seznamu profilů správce připojení. 9

10 5.6. Výběr statutu profilu "Vybraný" Statut "Vybraný" je přiřazen k profilu v případě existence dvou nebo více profilů v seznamu správce připojení. Přiřazení statutu "Vybraný" vám umožní označit často používaný profil, který bude automaticky aktivován po restartu aplikace. Statut "Vybraný" lze přiřadit pouze k jednomu profilu. Pro přiřazení profilu statutu "Vybraný" je třeba kliknout na tlačítko "Vybraný" u zvoleného profilu v seznamu profilů správce připojení. - Statut "Vybraný" je neaktivní. - - Statut "Vybraný" je aktivní. 6. Nastavení demo projektů V době vydání aplikace, za účelem seznámení, poskytne společnost Ritop s.r.o. svým zákazníkům a uživatelům aplikace RITcontrol 4 demonstrační projektů. Vytvoření nového profilu připojení je popsáno výše v části "3.3.. Nový profil pro připojení prostřednictvím IP Adresy". Název profilu ponecháváme na uživatelově volbě. DŮLEŽITÉ: Uživatelská úroveň přístupu v projektu "Technik". Tato úroveň umožní provádět konfiguraci systému a jeho nastavení podle přání uživatelem. Tyto projekty nejsou připojeny ke skutečným zařízením, takže nemůže dojít k žádnému poškození při instalaci nesprávného nastavení. Projekt 1. -RITbox Atletik 8.80 s plynovým kotlem a ohřevem dvou bojlerů TUV solárními kolektory IP: :8081 Uživatelské jméno: ttech Heslo: ttech Projekt. -RITbox Basic 8,80 s plynovým kotlem jakožto hlavním zdrojem tepla a s elektrickým kotlem jako záložním zdrojem tepla. IP: :808 Uživatelské jméno: ttech Heslo: ttech Projekt 3. -RITbox Basic 8,80 s plynovým kotlem a ohřevem jednoho bojleru GVS solárními kolektory. Pro zvýšení pohodlí a energetické efektivity je použita funkce RITcomfort IRC. Tato funkce umožňuje provádět zónovou kontrolu a regulaci teploty v každé místnosti. IP: :8086 Uživatelské jméno: ttech Heslo: ttechip: :8086 Имя пользователя: ttech Пароль: ttech Projekt 4. -RITbox Atletik 8.10 s plynovým kotlem pro nezávislé vytápění bytového domu. IP: :8087 Uživatelské jméno: ttech Heslo: ttech 10
