AEG BACS Battery Analysis & Care System. Monitoring a optimalizácia dobíjania jednotlivých blokov / článkov v batériovom reťazci.

Transkript

1 AEG BACS Battery Analysis & Care System Monitoring a optimalizácia dobíjania jednotlivých blokov / článkov v batériovom reťazci. Systém je nezávislý na type UPS alebo usmerňovača. Základné komponenty typový príklad 32 VRLA 12VDC batérií v stojane s UPS AEG Protect Predmet Obj. číslo ks AEG BACS (Battery Analysis & Care System) počet 12 VDC blokov 32 počet radov v polici 4 počet políc 4 Centrálna riadiaca jednotka BACS WEBMANAGER BUDGET pre až 256 batériových blokov 2BACSKB4_370 1 v 10 paralelných reťazcoch. Integrovaný BACS CONVERTER 6 ( BUS/SNMP + galvanické oddelenie) s RTC hodinami a watchdogem pre dosiahnutie najvyššej spoľahlivosti. 6 * náhradných komunikačných BUS káblov - 2x0.25m, 2x0.4m, 1x0.7m, 1x1.5m. Vrátane externého napájacieho zdroja 230VAC/12VDC 500mA na DIN lištu. Rozhranie LAN, COM1 / 2, servisný port, 1x BP kontakt. Akustický a LED alarm s MUTE a reset tlačidlami. Modul BACS C20 pre každú batériu VRLA 12VDC, 7-600Ah. Merané hodnoty: 7V - 17V, RI BACSC20 32 rozpätie: mOhm,150 ma vyrovnávací prúd. Vrátane integrovaného teplotného senzora (2mm nad povrchom batérie) a stavové viacfarebné LED. Veľkosť modulu: 54 * 79 * 22 mm. Modul BACS C40 pre 2VDC články BACSC40 Montážna sada pre BACS WebManager na DIN lištu BACS_MNT_II 1 BUS modul BACS GX_R_AUX s 4 x voľne programovateľnými digitálnymi vstupmi, 4 x reléovými výstupmi a 8x LED. Kabeláž medzi jednotlivými modulmi AEG BACS C20: GX_R_AUX 1 Merací kábel 25cm, 6mm koncovka oko ( +-póly batérie-bacs C20) s poistkou BC5-025M6 32 BACS Bus kábel 0,4 m - dátový prepojovací medzi blokmi v rade B4BCRJ BACS Bus kábel 1,5m - dátový prepojovací medzi radmi/policami v stojane B4BCRJ BACS Bus kábel 5 m do riadiacej jednotky zo stojanu B4BCRJ1050 1

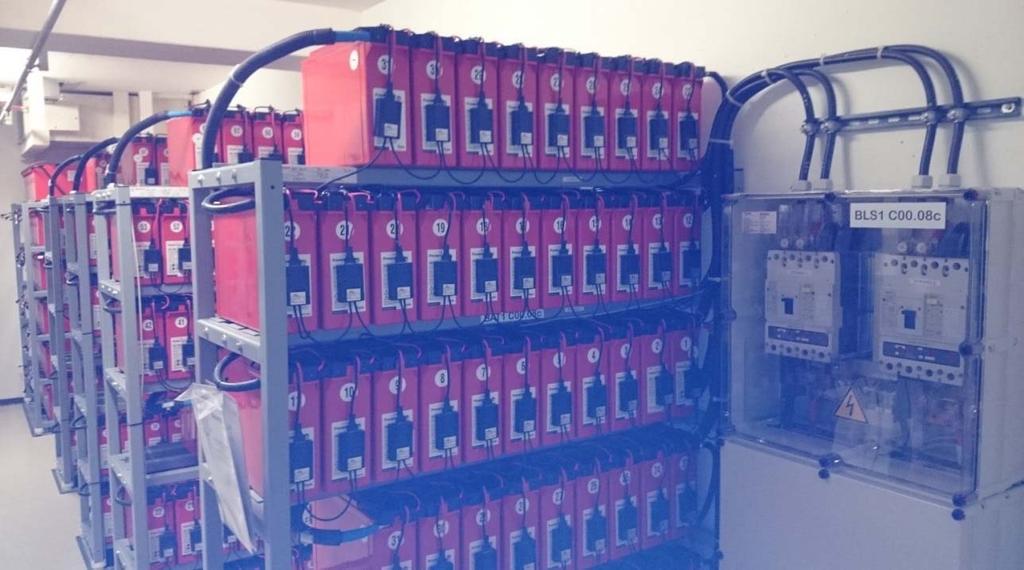

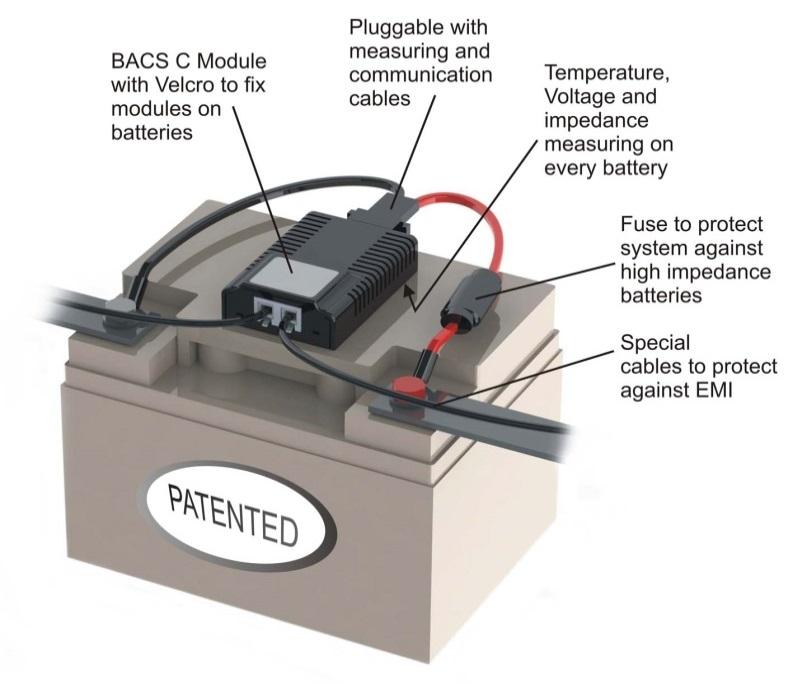

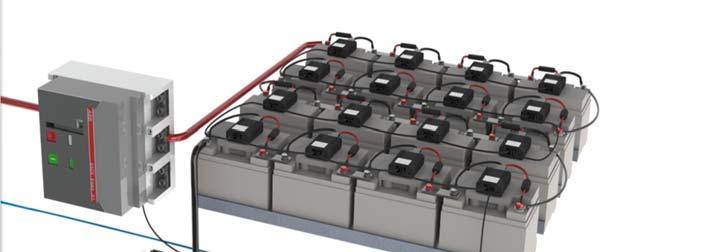

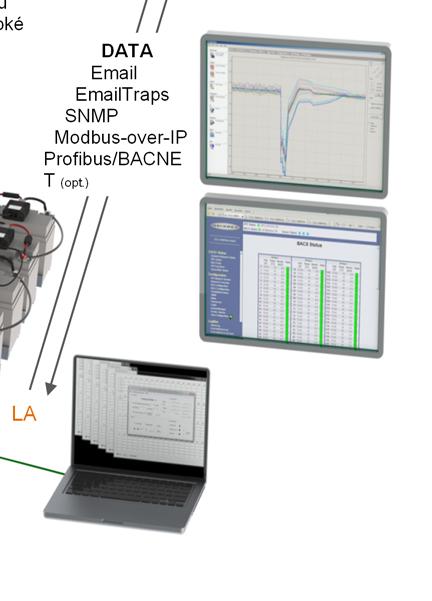

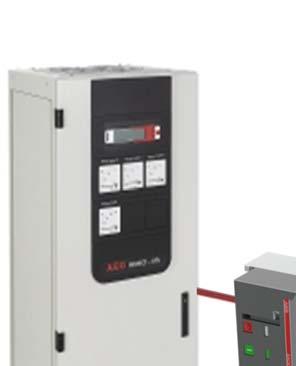

2 Schématické znázornění s UPS AEG Jistič s podpěťovým odpojením z GX_R_AUX + AEG BACS C MODUL s funkcí Equalization, teplotním senzorem a měřením napětí a vnitřního odporu každé baterie/článku AEG BACS BUS komunikační kabel AEG BACS měřící kabely s ochrannou pojistkou proti vysoké impedanci baterií DATA Traps SNMP Modbus-over-IP Profibus/BACNE T (opt.) UNMS Vzdálený dohled BACS prohlížeč UPS AEG - Servisní Port LA AEG BACS proudová sonda GX_R_AUX Releový box AEG BACS WEBMANAGER AEG BACS READER AEG BACS PROGRAMMER Modul BACS C20 instalovaný na VRLA baterii Funkce BACS pro každý jednotlivý blok samostatně: Kontinuální měření: Napětí na bloku baterie Vnitřní impedance bloku baterie Teplota povrchu bloku baterie Alarmová signalizace: LED, Akustický, BP kontakt, SNMP (TCP/IP-LAN) Optimalizace nabíjecího napětí každého bateriového bloku s vyrovnávací funkci EQUALISATION. Tato funkce monitoruje a nastavuje dobijení jednotlivých bateriových bloků pro vyrovnání jejich kapacit na stejnou úroveň. Díky tomu můžeme zvýšit kapacitu až o 18% a prodloužit životnost baterie až o 30%. Může být manuálně vypnuto.

3 Příklad fungování EQUALISATION Řídicí systém AEG BACS WebManager monitoruje pomocí modulů AEG BACS jednotlivá napětí všech bloků baterie (13.4V V + 13,8) = 40.8V). Dělením celkové napětí počtem baterií (40,8 / 3 = 13.6V) se získá tzv Cílové napětí", které je odesláno do každého modulu AEG BACS. Každý AEG BACS modul samostatně upraví nabíjecí napětí na ekvivalentní hodnotu ( na 0% až 100% ekvivalentu) pro změnu napětí bateriového bloku směrem k tomuto cíli. Ve srovnání se standardně provozovanými bateriemi funkce EQUALISATION zvyšuje kapacitu baterií až o 18% a životnost až o 30% Z AEG BACS získává zákazník informace o stavu baterií prostřednictvím LAN v grafickém prostředí. Náhled na hodnoty jednotlivých bloků prostřednictvím standardního webového prohlížeče (po zadání konkrétní IP adresy) Alarmová hlášení prostřednictvím web interface, network message, modem, , SMS, SNMP, MODBUS a s volitelným doplňkem PROFIBUS a LONBUS Úložiště RAM pro datalog baterií až na 3 roky

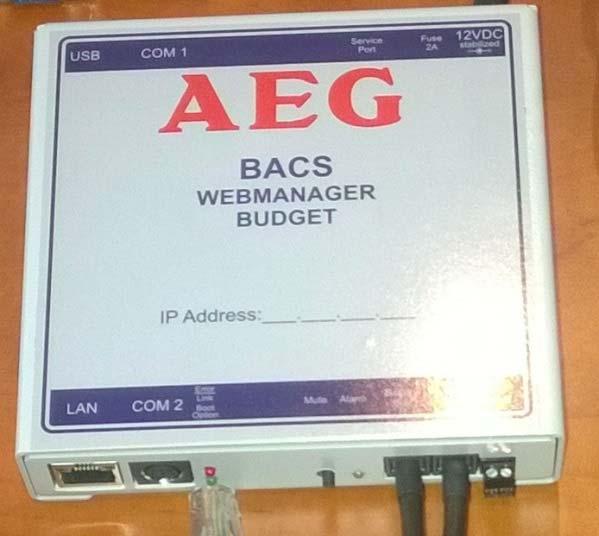

4 Komponenty Centrální řídící jednotka BACS WEBMANAGER BUDGET pro až 256 bateriových bloků v 10 paralelních řetězcích. Integrovaný BACS CONVERTER 6 ( BUS/SNMP + galvanická izolace) s RTC hodinami a watchdogem pro dosažení nejvyšší spolehlivosti. 6 * náhradních komunikačních BUS kabelů - 2x0.25m, 2x0.4m, 1x0.7m, 1x1.5m. Včetně externího napájecího zdroje 230VAC/12VDC 500mA na DIN lištu. Rozhraní LAN, COM1 / 2, servisní port, 1x BP kontakt. Akustický a LED alarm s MUTE a reset tlačítky.

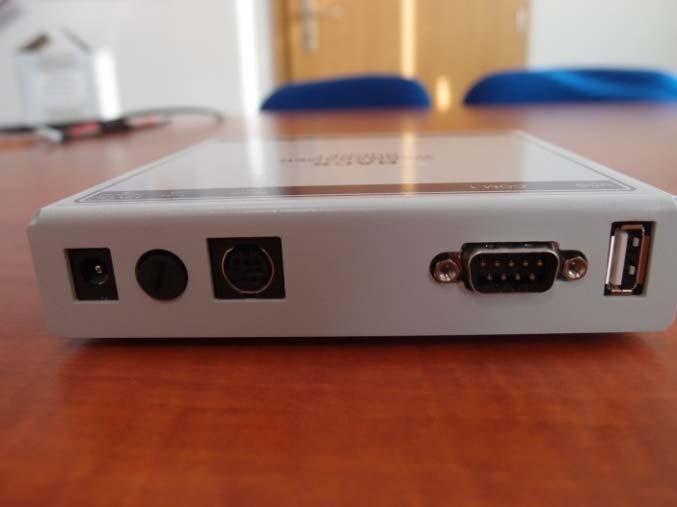

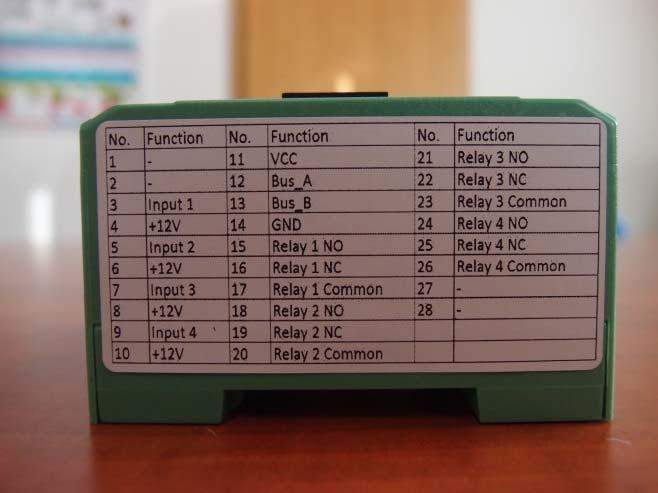

5 Centrální řídící jednotka BACS WEBMANAGER Napájecí zdroj Modul BACS C20 pro každou bateri VRLA 12VDC, 7-600Ah. Měřené hodnoty: 7V - 17V, RI rozpětí: mOhm,150 ma vyrovnávající. Včetně integrovaného teplotního senzoru ( 2mm nad povrchem baterie) a statusové vícebarevné LED. Velikost modulu: 54 * 79 * 22 mm. Měřící kabel 25cm, 6mm koncovka oko ( +-póly baterie- BACS C20) s pojistkou BACS Bus kabel 0,4 m - datový propojovací mezi bloky v řadě BUS modul BACS GX_R_AUX s 4 x volně programovatelnými digitálními vstupy, 4 x reléovými výstupy a 8x LED.
