1 PRŮMYSLOVÉ OSVĚTLENÍ OSVĚTLENÍ KANCELÁŘÍ POULIČNÍ OSVĚTLENÍ

2

3 O společnosti Společnost LUXDATOR je mezinárodní společnost se sídlem v České republice s tuzemskou výrobou LED osvětlení a příslušenství. Společnost působí v oblasti světelné technologie se specializací na energeticky efektivní komponenty, řešení systémů osvětlení a ovládání osvětlení. Všechna nabízená LED svítidla LUXDATOR jsou určena především do sestav vysoce kvalitních, energeticky efektivních a profesionálních systémů osvětlení s dlouhou životností. LED osvětlení je funkční osvětlovací systém určený pro všechny typy komerčních prostor a to jak obytných, tak výrobních. Nezávislost a kompetentnost společnosti LUXDATOR ve sféře osvětlovacích komponentů, elektroniky a řídicích systémů je využívána hlavně ve prospěch našich klientů. Řídíme se heslem: Dokonalé LED světlo = kvalitní pracovní prostředí a cesta k úspoře elektrické energie. Ve snaze o neustálé zlepšování svých výrobků vybírá společnost velmi pečlivě výrobce komponentů, jejichž produkci využívá při výrobě LED osvětlení. Základními kritérií výběru jsou vědecký a technický základ, výrobní kapacita závodu, kvalita vyráběného zařízení a cenová politika. Díky tomu nabízíme našim klientům optimální poměr cena/kvalita. Kromě samotného prodeje a instalace LED osvětlení nabízíme i širokou zákaznickou podporu. Našim zákazníkům a smluvním partnerům připravíme kompletní podklady v podobě přesných technických dat, výpočtů kalkulací úspor a návratnosti investice. Díky našemu projekčnímu studiu LIGHTING PROJECT jsme schopni vytvořit světelné projekty a vizualizace na míru. Vize společnosti: Chceme být dlouhodobým partnerem našich zákazníků a dodávat profesionální systémy osvětlení pro podporu jejich činností. Všichni pracovníci společnosti LUXDATOR si jsou vědomi důležitosti vysoké kvality přípravy a vlastní realizace dodávaného LED osvětlení, ale i následné technické podpory.

4

5 OBSAH LED PANEL 18 LED PANEL 36 LED PANEL 38 HIGHTECH VOLGA EU SLIM 38 SLIM 57 UFO AURA/HB ORION/RH OMEGA/STL STROPY LUXDATOR PŘÍSLUŠENSTVÍ LED trafa PROJEKČNÍ STUDIO

6 VYSVĚTLIVKY 220 ~ 240V Rozsah napětí. Značka pro uzemnění. Třída ochrany zařízení I. Ochrana před úrazem elektrickým proudem je zajištěna základní izolací a přídavnou izolací. Třída ochrany zařízení II. IP20 Zařízení je chráněno před vniknutím pevných cizích těles o průměru 12,5mm a větších. Nechráněno proti vniknutí vody. IP40 Zařízení je chráněno před vniknutím pevných cizích těles o průměru 1mm a větších. Nechráněno proti vniknutí vody. IP54 Zařízení je chráněno před prachem a proti stékající vodě. IP54 IP20 Stupeň krytí svítidla. Svitidlo ma externí napájecí zdroj nebo trafo ktere má stupeň krytí IP20, pričemž plášť svítidla má stupeň krytí IP54 IP65 Zařízení je prachotěsné a je chráněno proti tryskající vodě. IP66 Zařízení je prachotěsné a je chráněno chráněno proti Intenzivně tryskající vodě.

7 Výrobek je certifikován pro prodej na území EU. Výrobek je certifikován pro prodej na území Jednotné Celní Unie (Rusko+Bělorusko+Kazachstán). Zdroj světla. CRI >80 Podání barev více než 80. Minimální životnost. Svítidla pro kolejnicový systém. Svitidla do podhledů. Stropní přisazená svítidla. Závěsná svítidla. DALI Systém ovládání.

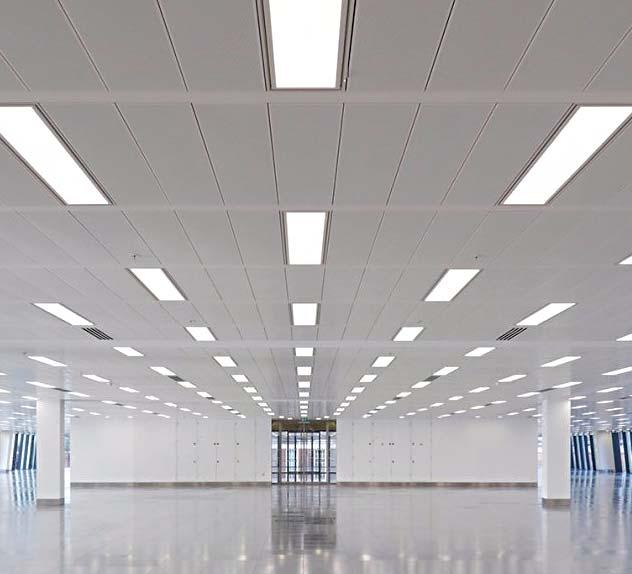

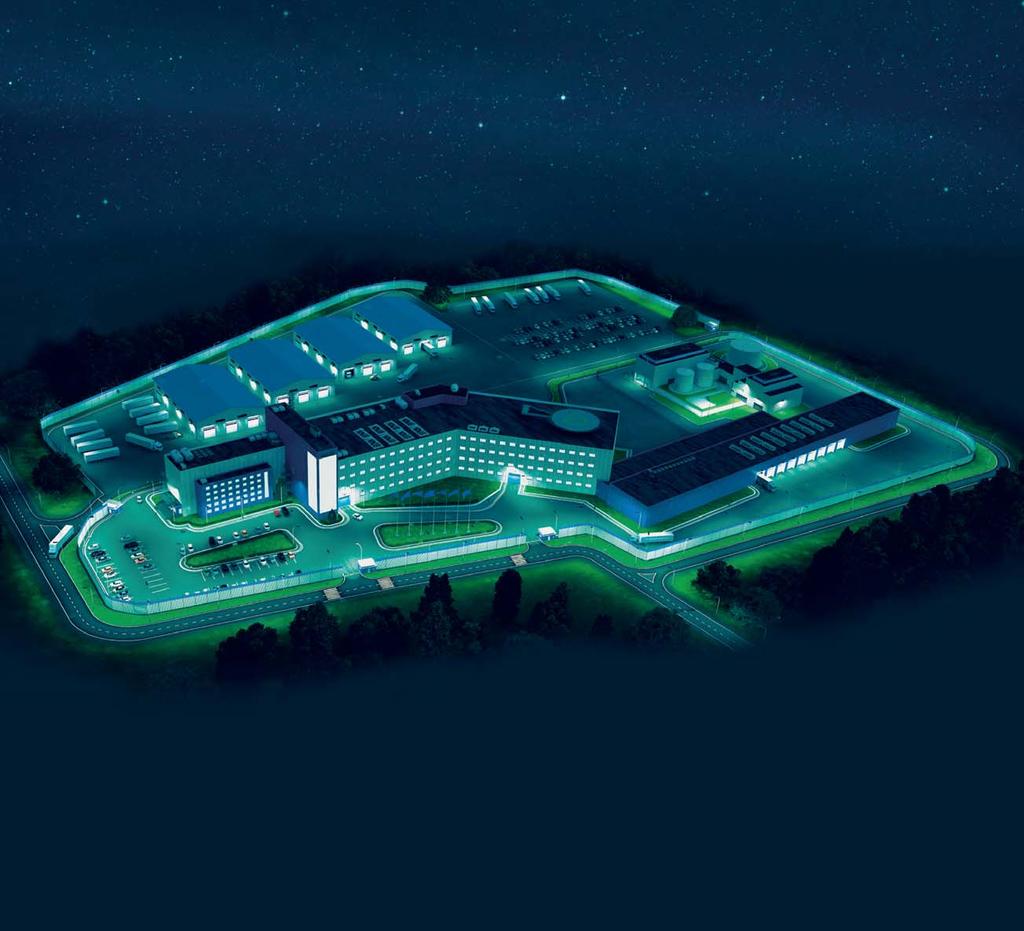

8 PRŮMYSLOVÉ LED OSVĚTLENÍ Osvětlení skladů Osvětlení parkovišť Osvětlení hranic areálů Osvětlení spedičních skladů Osvětlení podnikových komunikací Osvětlení výrobních prostor Osvětlení administrativních budov

9 Výhody LED osvětlení Vysoká účinnost LED diody dnes běžně dosahují účinnosti 150 lm/w. Oproti klasickým světelným zdrojům, klasická žárovka má účinnost cca 12 lm/w, halogenová cca 18lm/W, kompaktní zářivka cca 60 lm/w, zářivková trubice T8 cca 80 lm/w, zářivková trubice T5 cca 100 lm/w, metalhalogenidová výbojka cca lm/w, je to rozdíl téměř propastný a s dalším technologickým pokrokem LED diod se stále zvyšuje. Dlouhodobá životnost Životnost klasických světelných zdrojů do poruchy, tj. ukončení provozu je nízká: žárovka cca hodin, halogenová cca hodin, kompaktní zářivka cca hodin, zářivková trubice T8 cca hodin, zářivková trubice T5 cca hodin, metalhalogenidová výbojka cca hodin. Profesionální LED svítidlo vydrží svítit bez nutnosti servisu více než hodin.

10

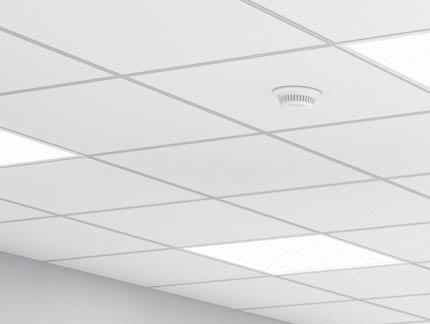

11 LED PANEL LUXDATOR 18 LED panel univerzální LED panel LED-PL-LUXDATOR je určen pro osvětlení obchodních a kancelářských center, škol, zdravotnických zařízení a čistých prostorů. 220 ~ 240V IP20 IP54 CRI >80 DALI Charakteristiky Plášť: Tloušťka rámečku: Barva rámečku: Difuzor: eloxovaný hliník 10 mm bílá opal-sand Rovnoměrné rozložení světelného toku bez blikání. Možnost stmívání: Ovládání: Chromatičnost: ano* DALI* 4000K** Stupeň krytí svítidla: IP54 (optika), IP20 (napájecí zdroj) Účiník (PF): 5% Faktor výkonu: > 0,9 Podání barev: > 80 Bílá Záruční doba: 3 roky MOŽNOSTI MONTÁŽE Vyzařovací charakteristiky * není součástí standardního provedení, je možné objednat ** na objednávku také k dispozici v barevné teplotě 5000K Svítidla lze dodat ve verzi s nouzovým napájením 1 a 3 hodin. Přísazená Do podhledu Závěsná H A B Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm Barva rámečku Panel-18W/4000K/LED LUXDATOR ,8 295x595x10 bílá 11

12

13 LED PANEL LUXDATOR 36 LED panel univerzální LED panel LED-PL-LUXDATOR je určen pro osvětlení obchodních a kancelářských center, škol, zdravotnických zařízení a čistých prostorů. 220 ~ 240V IP20 IP54 CRI >80 DALI Charakteristiky Plášť: Tloušťka rámečku: Barva rámečku: Difuzor: eloxovaný hliník 10 mm bílá opal-sand Rovnoměrné rozložení světelného toku bez blikání. Možnost stmívání: Ovládání: Chromatičnost: ano* DALI* 4000K** Stupeň krytí svítidla: IP54 (optika), IP20 (napájecí zdroj) Účiník (PF): 5% Faktor výkonu: > 0,9 Podání barev: > 80 Bílá Záruční doba: 3 roky MOŽNOSTI MONTÁŽE Vyzařovací charakteristiky * není součástí standardního provedení, je možné objednat ** na objednávku také k dispozici v barevné teplotě 5000K Svítidla lze dodat ve verzi s nouzovým napájením 1 a 3 hodin. Přísazená Do podhledu Závěsná H A B Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm Barva rámečku Panel-36W/4000K/LED LUXDATOR ,5 595x595x10 bílá 13

14 14

15 LED PANEL LUXDATOR 38 LED panel univerzální LED panel LED-PL-LUXDATOR je určen pro osvětlení obchodních a kancelářských center, škol, zdravotnických zařízení a čistých prostorů. 220 ~ 240V IP20 IP54 CRI >80 DALI Charakteristiky Plášť: Tloušťka rámečku: Barva rámečku: Difuzor: eloxovaný hliník 10 mm bílá opal-sand Rovnoměrné rozložení světelného toku bez blikání. Možnost stmívání: Ovládání: Chromatičnost: ano* DALI* 4000K** Stupeň krytí svítidla: IP54 (optika), IP20 (napájecí zdroj) Účiník (PF): 5% Faktor výkonu: > 0,9 Podání barev: > 80 Bílá Záruční doba: 3 roky MOŽNOSTI MONTÁŽE Vyzařovací charakteristiky * není součástí standardního provedení, je možné objednat. ** na objednávku také k dispozici v barevné teplotě 5000K Svítidla lze dodat ve verzi s nouzovým napájením 1 a 3 hodin. Přísazená Do podhledu Závěsná Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm Barva rámečku Panel-38W/4000K/LED LUXDATOR ,4 295x1195x10 bílá 15

16 HIGHTECH Univerzální LED svítidlo Svítidla dané řady jsou určena pro celkové osvětlení společenských místností, obchodních a kancelářských center, vzdělávacích institucí, zdravotnických zařízení. 220 ~ 240V 240V~ IP40 IP54 CRI >80 DALI Charakteristiky Plášť: Tloušťka rámečku: Barva rámečku: Difuzor: eloxovaný hliník 40 mm bílá opal-sand Rovnoměrné rozložení světelného toku bez blikání. Možnost stmívání: Ovládání: Chromatičnost: ano* DALI* 4000K** Stupeň krytí svítidla: IP54 (optika), IP40 (napájecí zdroj) Účiník (PF): 5% Faktor výkonu: > 0,9 Bílá Podání barev: > 80 Záruční doba: 3 roky * není součástí standardního provedení, je možné objednat. ** na objednávku také k dispozici v barevné teplotě 5000K Svítidla lze dodat ve verzi s nouzovým napájením 1 a 3 hodin. MOŽNOSTI MONTÁŽE Vyzařovací charakteristiky Přísazená Do podhledu Závěsná 16

17 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm Hightech-30W/4000K/LED/LUXDATOR ,4 295x595x40 Hightech-30W/4500K/LED/LUXDATOR ,4 295x595x40 Hightech-38W/4000K/LED/LUXDATOR ,5 595x595x40 Hightech-38W/5000K/LED/LUXDATOR ,5 595x595x40 Hightech-38W/4000K/295/LED/LUXDATOR ,5 295x1195x40 Hightech-38W/5000K/295/LED/LUXDATOR ,5 295x1195x40 Hightech-38W/4000K/160/LED/LUXDATOR ,5 160x1195x40 Hightech-38W/5000K/160/LED/LUXDATOR ,5 160x1195x40 Hightech-50W/4000K/LED/LUXDATOR ,5 595x595x40 Hightech-50W/5000K/LED/LUXDATOR ,5 595x595x40 Hightech-64W/4000K/LED/LUXDATOR ,5 295x1195x40 Hightech-64W/5000K/LED/LUXDATOR ,5 295x1195x40 Hightech-76W/4000K/LED/LUXDATOR ,5 160x2300x40 Hightech-76W/5000K/LED/LUXDATOR ,5 160x2300x40 17

18 18

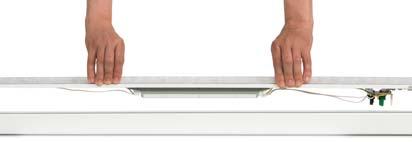

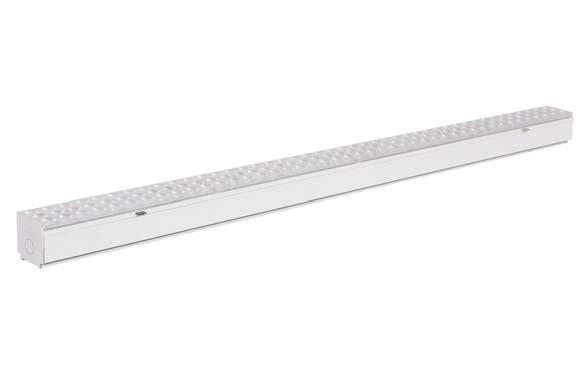

19 VOLGA EU Modulární závěsné LED svítidlo Modulární LED osvětlení VOLGA EU je určeno pro celkové osvětlení velkých komerčních prostor, hlavní nebo místní osvětlení kanceláří, konferenčních místnosti, pracovních míst, recepcí, atd. 220 ~ 240V 240V~ IP20 CRI >80 DALI Charakteristiky Plášť: Barva: extrudovaný hliníkový profil bílá, šedá Je možnost instalace jak jednotlivých modulů tak i jejich montáž do řad potřebné délky. Možnost stmívání: Ovládání: Světelný výkon: Chromatičnost: Stupeň krytí svítidla: ano* DALI* >121 Lm/W 4000K, 5000K IP20 Účiník (PF): 5% Faktor výkonu: > 0,9 Podání barev: > 80 Možnosti montáže: závěsná, přisazená Záruční doba: 3 roky * není součástí standardního provedení, je možné objednat. Vyzařovací charakteristiky Bílá Šedá MOŽNOSTI MONTÁŽE Přísazená Závěsná ASYM 110 DIFFUS SYM

20 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm VOLGA EU 38W/4000/30 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/30 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/30 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/30 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/4000/60 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/60 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/60 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/60 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/4000/90 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/90 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/90 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/90 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/4000/110 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/110 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/110 /LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/110 /LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/4000/110 /DIFFUS/LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/110 /DIFFUS/LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/110 /DIFFUS/LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/110 /DIFFUS/LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/4000/SYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/SYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/SYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/SYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/4000/ASYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/4000/ASYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU 38W/5000/ASYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU L/38W/5000/ASYM/LED/LUXDATOR ,7 865x63x69 VOLGA EU 50W/4000K/30 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/30 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/5000/30 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/30 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/4000/60 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/60 /LED/LUXDATOR ,3 1152x63x69 20 VOLGA EU 50W/5000/60 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/60 /LED/LUXDATOR ,3 1152x63x69

21 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm VOLGA EU 50W/4000/90 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/90 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/5000/90 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/90 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/4000/110 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/110 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/5000/110 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/110 /LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/4000/110 /DIFFUS/LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/110 /DIFFUS/LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/5000/110 /DIFFUS/LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/110 /DIFFUS/LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/4000/SYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/SYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/5000/SYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/SYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/4000/ASYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/4000/ASYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU 50W/5000/ASYM/LED/LUXDATOR ,3 1152x63x69 VOLGA EU L/50W/5000/ASYM/LED/LUXDATOR ,3 1152x63x69 21

22 SLIM 38 Průmyslové LED svítidlo Průmyslová LED svítidla SLIM jsou určena pro vnitřní osvětlení výrobních hal, skladů a hospodářských budov, uzavřených parkovišť, tělocvičen, prostor s vysokou koncentrací prachu a vlhkosti, atd. 220 ~ 240V 240V~ IP65 CRI >80 DALI Charakteristiky Plášť: Barva: Stínidlo: Možnost stmívání: Ovládání: Chromatičnost: Stupeň krytí svítidla: ABS plast šedá plexisklo s přídavkem UV stabilizátoru a změkčovadla ano* DALI* 4000K, 5000K IP65 Účiník (PF): < 5% Faktor výkonu: > 0,9 Podání barev: > 80 Vyzařovací charakteristiky Teplota okolního prostředí: Záruční doba: -15 ~ +45 C 3 roky Šedá * není součástí standardního provedení, je možné objednat. Svítidla lze dodat ve verzi s nouzovým napájením 1 a 3 hodin. MOŽNOSTI MONTÁŽE Přísazená Závěsná Dvousložkové lité těsnění zaručuje stupeň krytí IP65. Světelný modul Opalové Stínidlo stínidlo Plášť 22

23 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm SLIM-38W/4000K/MILKY/LED/LUXDATOR ,5 1262x124x76 SLIM-38W/4000K/MILKY/BAP 1 hod/led/luxdator ,7 1262x124x76 SLIM-38W/4000K/MILKY/BAP 3 hod/led/luxdator ,7 1262x124x76 SLIM-38W/5000K/MILKY/LED/LUXDATOR ,5 1262x124x76 SLIM-38W/5000K/MILKY/BAP 1 hod/led/luxdator ,7 1262x124x76 SLIM-38W/5000K/MILKY/BAP 3 hod/led/luxdator ,7 1262x124x76 SLIM-38W/4000K/OPAL/LED/LUXDATOR ,5 1262x124x76 SLIM-38W/4000K/OPAL/ BAP 1 hod/led/luxdator ,7 1262x124x76 SLIM-38W/4000K/OPAL/BAP 3 hod/led/luxdator ,7 1262x124x76 SLIM-38W/5000K/OPAL/LED/LUXDATOR ,5 1262x124x76 SLIM-38W/5000K/OPAL/BAP 1 hod/led/luxdator ,7 1262x124x76 SLIM-38W/5000K/OPAL/BAP 3 hod/led/luxdator ,7 1262x124x76 23

24 SLIM 57 Průmyslové LED svítidlo Průmyslová LED svítidla SLIM jsou určena pro vnitřní osvětlení výrobních hal, skladů a hospodářských budov, uzavřených parkovišť, tělocvičen, prostor s vysokou koncentrací prachu a vlhkosti, atd. 220 ~ 240V 240V~ IP65 CRI >80 DALI Charakteristiky Plášť: Barva: Stínidlo: Možnost stmívání: Ovládání: Chromatičnost: Stupeň krytí svítidla: ABS plast šedá plexisklo s přídavkem UV stabilizátoru a změkčovadla ano* DALI* 4000K, 5000K IP65 Účiník (PF): < 5% Faktor výkonu: > 0,9 Vyzařovací charakteristiky Podání barev: > 80 Teplota okolního prostředí: Záruční doba: -15 ~ +45 C 3 roky Šedá * není součástí standardního provedení, je možné objednat. Svítidla lze dodat ve verzi s nouzovým napájením 1 a 3 hodin. MOŽNOSTI MONTÁŽE Přísazená Závěsná Dvousložkové lité těsnění zaručuje stupeň krytí IP65. Světelný modul Opalové Stínidlo stínidlo Plášť 24

25 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm SLIM-57W/4000K/MILKY/LED/LUXDATOR ,2 1270x152x106 SLIM-57W/4000K/MILKY/BAP 1 hod/led/luxdator ,7 1270x152x106 SLIM-57W/4000K/MILKY/BAP 3 hod/led/luxdator ,7 1270x152x106 SLIM-57W/5000K/MILKY/LED/LUXDATOR ,2 1270x152x106 SLIM-57W/5000K/MILKY/BAP 1 hod/led/luxdator ,7 1270x152x106 SLIM-57W/5000K/MILKY/BAP 3 hod/led/luxdator ,7 1270x152x106 SLIM-57W/4000K/LED/LUXDATOR ,2 1270x152x106 SLIM-57W/4000K/BAP 1 hod/led/luxdator ,7 1270x152x106 SLIM-57W/4000K/BAP 3 hod/led/luxdator ,7 1270x152x106 SLIM-57W/5000K/LED/LUXDATOR ,2 1270x152x106 SLIM-57W/5000K/BAP 1 hod/led/luxdator ,7 1270x152x106 SLIM-57W/5000K/BAP 3 hod/led/luxdator ,7 1270x152x106 25

26 UFO Průmyslové LED svítidlo Průmyslová LED svítidla UFO jsou určena pro vnitřní osvětlení výrobních hal, skladů a hospodářských budov, uzavřených parkovišť, tělocvičen, prostor s vysokou koncentrací prachu a vlhkosti, atd. 220 ~ 240V 240V~ IP65 CRI >80 DALI Charakteristiky Plášť: litý hliník, antikorozní povlak Barva pláště: šedá, černá Typ LED chipu: SMD Možnost stmívání: ano* Ovládání: DALI* Svítivost: od 110 Lm/W Chromatičnost: 5000K, 6500K Stupeň krytí svítidla: IP65 Šedá Černá Účiník (PF): > 5% Podání barev: > 80 Teplota okolního prostředí: Minimální životnost: Záruční doba: -40 ~ +80 C > hodin 3 roky Vyzařovací charakteristiky * není součástí standardního provedení, je možné objednat. MOŽNOSTI MONTÁŽE Závěsná UFO 100/150W UFO 200/240W 26

27 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost ( xh), mm UFO/100W/5000K/60 /LED/LUXDATOR ,95 320x180 UFO/100W/6500K/60 /LED/LUXDATOR ,95 320x180 UFO/150W/5000K/60 /LED/LUXDATOR ,95 320x180 UFO/150W/6500K/60 /LED/LUXDATOR ,95 320x180 UFO/200W/5000K/60 /LED/LUXDATOR x190 UFO/200W/6500K/60 /LED/LUXDATOR x190 UFO/240W/5000K/60 /LED/LUXDATOR x190 UFO/240W/6500K/60 /LED/LUXDATOR x190 UFO/100W/5000K/120 /LED/LUXDATOR ,95 320x180 UFO/100W/6500K/120 /LED/LUXDATOR ,95 320x180 UFO/150W/5000K/120 /LED/LUXDATOR ,95 320x180 UFO/150W/6500K/120 /LED/LUXDATOR ,95 320x180 UFO/200W/5000K/120 /LED/LUXDATOR x190 UFO/200W/6500K/120 /LED/LUXDATOR x190 UFO/240W/5000K/120 /LED/LUXDATOR x190 UFO/240W/6500K/120 /LED/LUXDATOR x190 27

28 AURA/HB Průmyslové LED svítidlo Průmyslová LED svítidla AURA jsou určena pro vnitřní osvětlení výrobních hal, skladů a hospodářských budov, uzavřených parkovišť, tělocvičen, prostor s vysokou koncentrací prachu a vlhkosti, atd. 220 ~ 240V 240V~ IP65 CRI >80 DALI Charakteristiky Plášť: Barva pláště: Optika: litý hliník, antikorozní povlak šedá čočky SUMITOMO Čočky jsou vyrobeny z polykarbonátu firmou SUMITOMO jenž je jednou z nejlepších výrobců plastových čoček ve světě. Typ LED chipu: SMD Jednoduchá údržba s přístupem k napájecímu zdroji bez použití nářadí. Možnost stmívání: ano* Šedá Ovládání: Svítivost: Chromatičnost : Stupeň krytí svítidla: DALI* 155 Lm/W 5000K, 6500K IP65 Vyzařovací charakteristiky Účiník (PF): > 5% Faktor výkonu: > 0,9 Podání barev: > 80 Teplota okolního prostředí: Minimální životnost: Záruční doba: -40 ~ +85 C > hodin 5 roků MOŽNOSTI MONTÁŽE * není součástí standardního provedení, je možné objednat. Závěsná 28

29 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm AURA/HB-A-50W/5000K/60 /LED/LUXDATOR ,9 315x190x75.5 AURA/HB-A-50W/6500K/60 /LED/LUXDATOR ,9 315x190x75.6 AURA/HB-A-100W/5000K/60 /LED/LUXDATOR ,7 350x300x78 AURA/HB-A-100W/6500K/60 /LED/LUXDATOR ,7 350x300x78 AURA/HB-A-150W/5000K/60 /LED/LUXDATOR ,4 520x380x83 AURA/HB-A-150W/6500K/60 /LED/LUXDATOR ,4 520x380x83 AURA/HB-A-200W/5000K/60 /LED/LUXDATOR ,2 560x460x83 AURA/HB-A-200W/6500K/60 /LED/LUXDATOR ,2 560x460x83 29

30 30

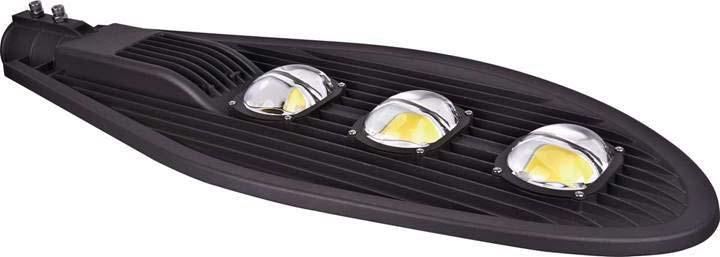

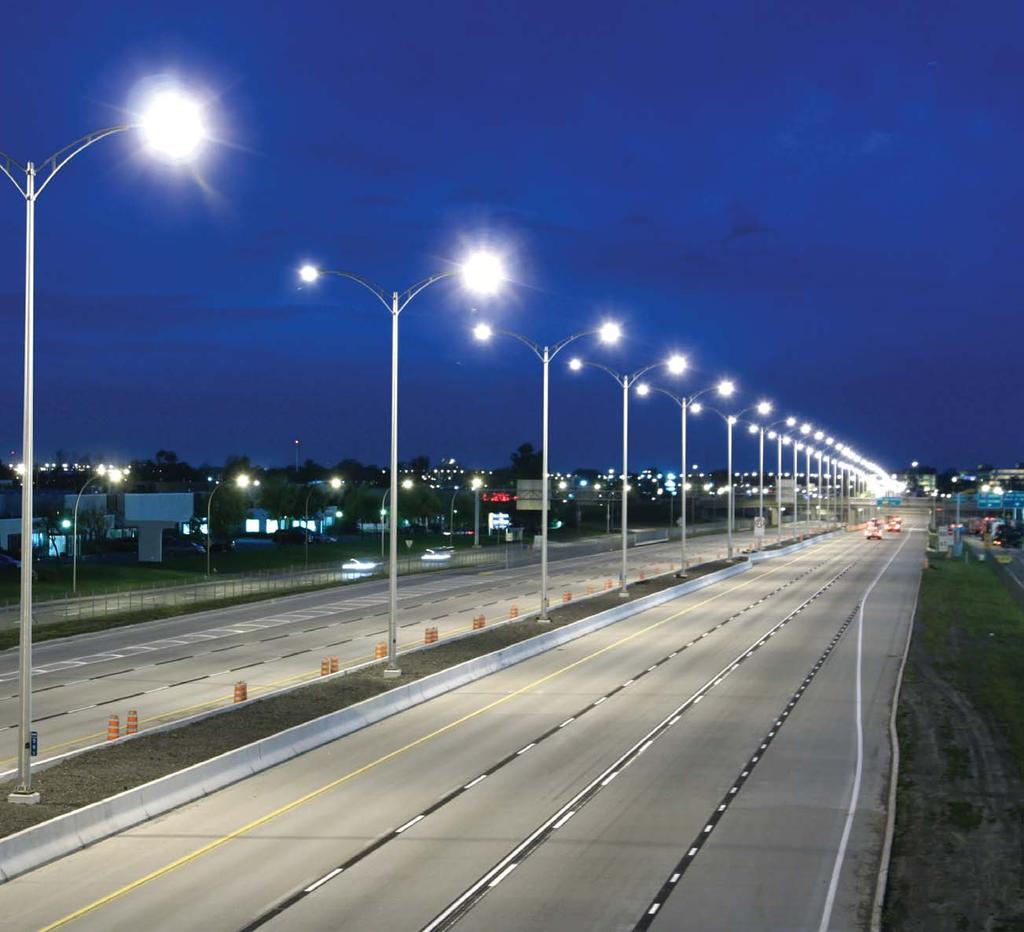

31 ORION/RH Pouliční LED svítidlo Pouliční LED svítidlo ORION je určeno k osvětlení silnic s různou intenzitou provozu, parkovišť u obchodních center, nádražních nástupišť, stanic a zastávek,venkovních areálů škol, školek atd. 220 ~ 240V 240V~ IP66 DALI Charakteristiky Plášť: Barva: Typ čipu: Možnost stmívání: Ovládání: Světelný výkon: Chromatičnost: Stupeň krytí svítidla: litý hliník šedá COB ano* DALI* >150 Lm/W 5000K IP66 Účiník (PF): < 5% Faktor výkonu: > 0,9 Podání barev: > 70 Šedá Vyzařovací charakteristiky Záruční doba: 3 roky * není součástí standardního provedení, je možné objednat. Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm ORION-60W/RH750B/LED/LUXDATOR ,85 500x215x85 ORION-120W/RH751/LED/LUXDATOR ,9 880x340x120 ORION-200W/RH753/LED/LUXDATOR ,5 1100x420x ORION-240W/RH753/LED/LUXDATOR ,5 1100x420x125

32 OMEGA/STL Pouliční LED svítidlo Pouliční LED svítidlo OMEGA je určeno k osvětlení silnic s různou intenzitou provozu, parkovišť u obchodních center, nádražních nástupišť, stanic a zastávek, venkovních areálů škol, školek atd. 220 ~ 240V 240V~ IP66 DALI Charakteristiky Plášť: Barva: Optika: litý hliník, antikorozní povlak šedá čočky SUMITOMO Čočky jsou vyrobený z polykarbonátu firmou SUMITOMO jež je jednou z nejlepších výrobců plastových čoček ve světě. Typ čipu: SMD 180 nastavitelný montážní kloub Vyměnitelný napájecí zdroj. Jednoduchá údržba s přístupem k napájecímu zdroji bez použití nářadí. Možnost stmívání: Ovládání: Světelný výkon: ano* DALI* 160 Lm/W Šedá Chromatičnost: 5000K, 6500K Stupeň krytí svítidla: IP66 Účiník (PF): < 5% Vyzařovací charakteristiky Faktor výkonu: > 0,9 Podání barev: > 70 Záruční doba: 3 roky * není součástí standardního provedení, je možné objednat. 32

33 Název Výkon, W Světelný tok, Lm Chromatičnost, K Váha, Kg Velikost (AxBxH), mm OMEGA/STL-A-30W/5000/LED/LUXDATOR ,3 490x120x70 OMEGA/STL-A-30W/6500/LED/LUXDATOR ,3 490x120x70 OMEGA/STL-A-50W/5000/LED/LUXDATOR ,4 720x230x83.5 OMEGA/STL-A-50W/6500/LED/LUXDATOR ,4 720x230x83.5 OMEGA/STL-A-100W/5000/LED/LUXDATOR ,4 811x280x89 OMEGA/STL-A-100W/6500/LED/LUXDATOR ,4 811x280x90 OMEGA/STL-A-150W/5000/LED/LUXDATOR ,9 882x301x90 OMEGA/STL-A-150W/6500/LED/LUXDATOR ,9 882x301x91 OMEGA/STL-A-200W/5000/LED/LUXDATOR ,7 885x360x125 OMEGA/STL-A-200W/6500/LED/LUXDATOR ,7 885x360x126 33

34 34

35 STROPNÍ PODHLEDOVÝ SYSTÉM LUXDATOR Stropní podhledy LUXDATOR jsou určeny pro objekty, jako jsou nákupní centra, letiště a nádraží. Běžně na ně narazíte v buticích, obchodech, bankách, autosalonech, kancelářích i kinech. Stropní podhled LUXDATOR má pohodlnou a snadnou montáž. Díky své konstrukci a různorodosti barevných variací umožňuje podhled LUXDATOR vytvářet celou řadu možností pro interiérový design a mnohotvárně řešit systém osvětlení. Vzhledem k tomu, že se podhled LUXDATOR vyrábí z hliníku, je dlouhodobě trvanlivý, nehořlavý, dobře odolný proti korozi, vlhkosti a světlu. ZÁVĚS Detail mřížky LUXDATOR SPOJOVACÍ DÍL profil PT profil PM NOSNÝ PROFIL C60 L=600 mm NOSNÝ PROFIL C240 L=2400 mm, 3000 mm MŘÍŽ LUXDATOR NOSNÝ PROFIL C180 L=1800 mm, 2400 mm 35

36 STROPNÍ PODHLEDOVÝ SYSTÉM LUXDATOR Podhled typu LUXDATOR se ve skutečnosti skládá z velkého počtu otevřených buněk. Stropní prostor tak nezatěžuje interiér, ale naopak mu přidává na jemnosti a lehkosti. Mřížkovitá úprava navíc zdobí nejen strop, ale maskuje také inženýrské sítě. Není tak nutné instalovat vzduchotechniku nebo elektrické vodiče do zdí, což výrazně šetří náklady a zvyšuje bezpečnost v místnosti. 40x40 50x50 60x60 75x75 86x86 100x x x x200 (Model 1) Otevřená povaha mřížkových buněk umožňuje instalaci protipožárních systémů, včetně zařízení signalizace kouře a odvodu tepla. (Model 2) (Model 3) (Model 4) (Model 5) (Model 5) (Model 6) (Model 7) (Model 8) (Model 9) Standardní barvy: bílá, stříbrná a černá. Na zakázku lze rovněž vyrobit profily jakékoli barvy podle vzorníku RAL. 36

37 STROPNÍ PODHLEDOVÝ SYSTÉM LUXDATOR Výška profilů LUXDATOR 30 a 40 mm. Tloušťka kovu profilů LUXDATOR 0,3 a 0,40 mm. Podhled LUXDATOR je dodáván v nesmontovaném stavu. Podhled LUXDATOR se skládá z nosných profilů C240 (C180), C120, C60 a profilů pro montáž mřížky. Schéma montáže stropního podhledu LUXDATOR s buňkou o velikosti 40x40, 50x50, 60x60 Schéma montáže stropního podhledu LUXDATOR s buňkou o velikosti 75x75, 86x86,100x100, 120x120, 150x150, 200x200 a - nosný profil C180 L=1800 mm nebo C240 L=2400 b - nosný profil C120 L=1200 mm c - nosný profil C60 L=600 mm 37

38 PŘÍSLUŠENSTVÍ K LED PANELŮM Montážní sada pro přisazení ke stropu Montážní sada pro přisazení ke stropu Montážní sada pro přisazení ke stropu Montážní konstrukce pro přisazení ke stropu nebo na zeď Závěsná lanka pro LED panely Montážní rám pro přisazení ke stropu 38

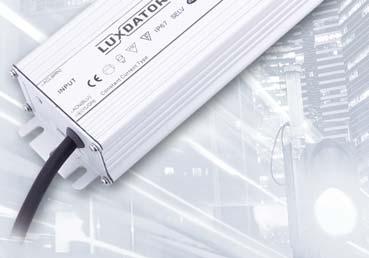

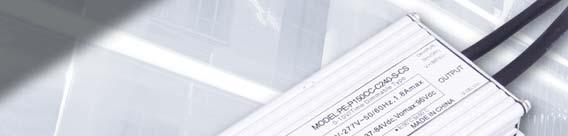

39 LED DRIVER LUXDATOR Nabízíme široký sortiment řízených a neřízených LED driverů pro vnitřní a venkovní osvětlení. Vysoce výkonné LED drivery disponují ukazateli výkonnosti do 94%, účiníku do 99%, vyznačují se velmi vysokou spolehlivostí a životností. LED drivery společnosti LUXDATOR se ideálně hodí pro použití v průmyslovém prostředí a k osvětlení ulic, cest, tunelů a mostů atd., nebo pro použití ve vnitřním osvětlení interiéru (funkce Dimming, Triac). Rozsah pracovních teplot číní až Tc 90 C a krytí až IP67. Životnost driverů může dosahovat až 15 let, záruka činí standardně 36 měsíců. 39

40 PROFESIONÁLNÍ NÁVRHY OSVĚTLENÍ Co je to světelný projekt? Světelný projekt je dokument, který připravuje projektant pro konkrétní objekt či prostor. Světelný projekt udává, jaké hladiny osvětlení (lx) bude dosaženo s vybranými svítidly. Projektant zkouší různé varianty, dokud nestanoví optimální počet svítidel pro daný objekt. Bez světelného projektu nelze přesně tento počet stanovit. Projekční studio LIGHTING PROJECT se zaměřuje na profesionální návrhy osvětlení průmyslových, kancelářských, veřejných a velkoobchodních prostor. Naši specialisté projektují světelné návrhy přesně podle stanovených norem, za pomoci projektových dat, DWG souborů, získaných rozměrů a dalších potřebných informací potřebných k vytvoření projektu pro kvalitní, moderní a úsporné osvětlení. Světelný projekt se zpracovává v programu DIALux. DIALux je kompletní profesionální software pro tvorbu světelných projektů. Obsahuje nejnovější údaje o svítidlech předních výrobců a pro zákazníka dokáže vytvořit fotorealistické vizualizace. Software pracuje se všemi mezinárodními předpisy a stanovenými limity. Složky projektu: Světlotechnický výpočet v programu DIALux Plán umístění svítidel v prostoru v PDF a AutoCAD Vypracování obchodní nabídky Sestavení rozpočtu osvětlení LIGHTING PROJECT s.r.o. Riegrova 1756/51, České Budějovice Showroom a studio: Vráto 87, České Budějovice T: lightingservis@gmail.com 40

41 Úspěšní lidé jsou úspěšní ve všem. Je nám ctí a potěšením být generálním sponzorem mezinárodního jachtařského závodu International Budweis Regatta. 41

42 Poznámky
