h Přehled výrobků pro beztlaké použití PN 1

Transkript

1 h Přehled výrobků pro beztlaké použití PN 1

2 E Engineering GmbH Všechna práva vyhrazena. Vydání: 04/2014 Všechna práva vymezena. Žádná část tohoto dokumentu se nesmí žádným způsobem reprodukovat nebo jakkoli používat v nějaké formě bez předchozího písemného souhlasu. Veškeré informace uvedné v tomto dokumentu jsou správné v době předání do tisku. Přesto si však vyhrazujeme právo na provádění změn bez předchozího oznámení, a to zvláště pokud se týká technických údajů. Uvedené údaje nejsou závazné, a proto je zapotřebí jejich správnost v každém konkrétním případě zkontrolovat.

3 HOBAS beztlakové trubní systémy Široký rozsah použití HOBAS potrubní systémy jsou vyráběny ze skolaminátu (GRP) a jsou používány po celém světě v mnoha různých oblastech - pro kanalizační potrubí, retence, odvodnění, přívody k malým vodním elektrárnám, pro průmyslové aplikace a mnoho dalších. Počátky využití technologie kompozitních materiálů jsou v automobilovém, leteckém i lodním průmyslu. HOBAS vyrábí GRP potrubí od roku Tento kompozitní materiál byl v průběhu dalších let dále rozvíjen a v součastnosti je využíván v těchto aplikacích: Kanalizační systémy Relining kruhových trubních systémů Relining nekruhových trubních systémů protlak - mikrotuneláž Průmyslové trubní systémy Trubní systémy pro vzduchotechniku Šachty a stavební objekty Odvodnění mostů Retence a jiné Vlastnosti a výhody: nízká hmotnost a jednoduché spojování zkracuje dobu pokládky patentovaným odstředivým procesem je zaručena homogenní struktura stěny trub vysoká odolnost proti obrusu na vnitřní a oděru na vnější straně odolnost proti nejrůznějším korozivním vlivům minimální inkrustrace nebo tvorba usazenin velmi hladký vnitřní povrch (drsnost k 0,01 mm) včetně vnějšího povrchu trub minimální vlivy mrazu a teplot ( charakteristická vlastnost reaktoplastů) velmi nízký koeficient roztažnosti vysoká odolnost při působení UV záření - možnosti nadzemních instalací bez ochrany povrchu vysoká statická zatížitelnost a únosnost velmi dobrá chemická odolnost vysoká trvanlivost a dlouhá životnost možnost vychýlení trub ve spojkách komplexní výrobní program tvarovek, včetně šachet a vybraných stavebních objektů (komora CSO a separátory písku) snadná manipulace s nekomplkovaným zkracováním konců na místě stavby pokládka není závislá na počasí a jiné 3

4 ve zkratce α B1 Úhel (oblouk, vychýlení) de podle standardní normy (viz ČSN EN 1796 / ČSN EN 14364) B2 de podle GRP - potrubí a normy pro litinu B3 de podle GRP - potrubí a normy pro PVC B4 de podle GRP - potrubí a normy pro ocel BL DC de DEC DN e EPDM FWC GRP L LC m NBR PN R SN Stavební délka trub sklolaminátová (GRP) spojka s těsnícím kroužkem Vnější průměr trouby Vnější průměr spojky Jmenovitý průměr Tloušťka stěny trouby etylén-propylén-dien-kaučuk FW-spojka s plnoprofilovou EPDM-pryží (spojka navíjená) Sklolaminát (GRP) Délka Šířka spojky Hmotnost Nitril-butadien-kaučuk Jmenovitý tlak Poloměr Jmenovitá tuhost 4

5 TROUBY A01 A01 A02 A03 A03 A04 A05 A05 A05 A05 A05 A05 Netlakové trouby DN Netlakové trouby DN Dvojité potrubí Potrubí pro relining DN Potrubí pro relining DN NC Line - příklady profilů Trouby k protlačování s de = mm Trouby k protlačování s de = mm Trouby k protlačování s de = mm Trouby k protlačování s de = mm Trouby k protlačování s de = mm Trouby k protlačování s de = mm SPOJKY B01 B02 Standardní spojky pro potrubí Speciální spojky TVAROVKY C01 C01 C02 C02 C02 C03 C03 C03 C04 C04 C05 C05 C06 C07 C08 C09 Kolena DN Kolena DN Odbočka DN1 150 až 1200/DN2 150 až 600 Odbočka DN až 3600/DN2 150 až 600 Odbočka DN1 700 až 3600/DN2 700 až 1600 Odbočka DN 150/150 -DN 1200/600 Odbočka DN 1200/150 - DN 3600/600 Odbočka DN 700/700 - DN 3600/1600 Sedla lepená DN Sedla lepená DN Sedla přišroubovaná DN Sedla přišroubovaná DN Redukce otočná příruba GRP/ocel PN 1 Pevná sklolaminátová (GRP) příruba PN 1 Zaslepovací příruba sklolaminátová (GRP) / ocel PN 1 ŠACHTY D01 D02 Standardní šachty DN Tangenciální šachty DN DOPLŇKY E01 E01 E02 E03 E03 Stěnová vložka DN Stěnová vložka DN Šachtová vložka Stěnová průchodka DN Stěnové průchodky DN F01 Údaje o materiálu Tato verze nahrazuje všechny předchozí. Všechny aktuální hodnoty a parametry najdete na našich webových stránkách 5

6 Netlakové trouby DN A01 NETLAKOVÉ TROUBY Standardní délka trub je 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. SN 2500 SN 5000 SN SN SN SN DN Rozměrové řady de m e m e m e m e m e m e [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] 150 B B B B2 B B B B B B B B B B B B Tloušťky stěn a hmotnosti jsou informativní (plus tolerance) Standardní délka je 6 m (+0 / -60 mm). Některé trouby mohou být dodávány v kratších délkách. 6

7 Netlakové trouby DN A01 NETLAKOVÉ TROUBY Standardní délka trub je 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. SN 2500 SN 5000 SN SN SN SN DN Rozměrové řady de m e m e m e m e m e m e [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] B B B B B B B Tloušťky stěn a hmotnosti jsou informativní (plus tolerance) Standardní délka je 6 m (+0 / -60 mm). Některé trouby mohou být dodávány v kratších délkách. 7

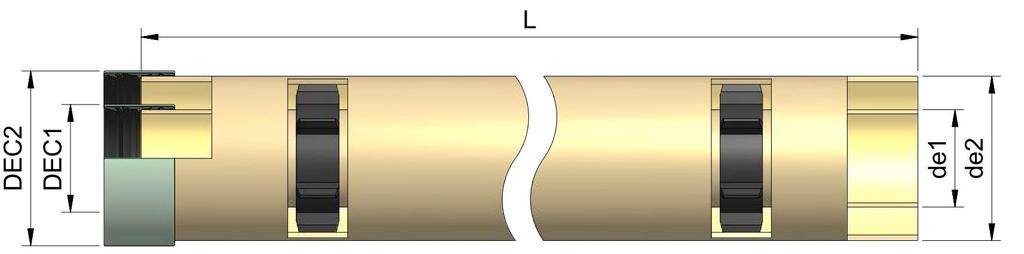

8 Dvojité potrubí A02 Netlakové trouby Pro tepelně izolované potrubí na mostech nebo při použití v území s ochranou vodních zdrojů lze použít HOBAS potrbí na principu trouba v troubě. V tabulce jsou uvedeny možné kombinace, nevystihují však všechny možné případy. Pro technické detaily, možnosti provedení, stejně jako pro pokyny k instalaci, vám jsou k dispozici techničtí poradci firmy HOBAS. Standardní délka trub L = 6m. Délky trub 1 / 1,5 / 2 / 3 metry mohou být dodány na vyžádání. Vnitřní potrubí (SN 10000) Vnější potrubí (SN 10000) dvojité potrubí Vnější průměr Vnější průměr spojky Vnější průměr Vnější průměr spojky de1 DEC1 de2 DEC2 200 / / / / / / / / / / / / / / / / / / / / / Tlouštky stěn a hmotnosti trub jsou informativní hodnoty (+/- tolerance) Standardní délka je 6 m (+0 /-60 mm). Některé trouby mohou být dodávány v kratších délkách. 8

9 Potrubí pro relining DN A03 Trouby pro relining jsou dodávány se zapuštěnou spojkou do stěny trub (typ GRP nebo nerez). Pro relining mohou být použity i standardní trouby se spojkami FWC (část A01). Standardní délka trub L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. Dovolená síla pro spojování a posouvání trouby se zapuštěnou spojkou: SN 5000 SN SN SN DN de Spojka m e F* m e F* m e F* m e F* [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] Nerezová ocel Nerezová ocel Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel Tloušťky stěn potrubí a hmotnosti jsou minimální nebo informativní (plus tolerance) * Přípustná síla pro zasouvání trub je uvažována s bezpečnostním faktorem 1,75 z maximální výpočtové síly. 9

10 Potrubí pro relining DN A03 Trouby pro relining jsou dodávány se zapuštěnou spojkou do stěny trub (typ GRP nebo nerez). Pro relining mohou být použity i standardní trouby se spojkami FWC (část A01). Standardní délka trub L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. Dovolená síla pro spojování a posouvání trouby se zapuštěnou spojkou: SN 5000 SN SN SN DN de Spojka m e F* m e F* m e F* m e F* [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP Nerezová ocel GRP GRP GRP GRP GRP Na vyžádání GRP Tloušťky stěn potrubí a hmotnosti jsou minimální nebo informativní (plus tolerance) * Přípustná síla pro zasouvání trub je uvažována s bezpečnostním faktorem 1,75 z maximální výpočtové síly. 10

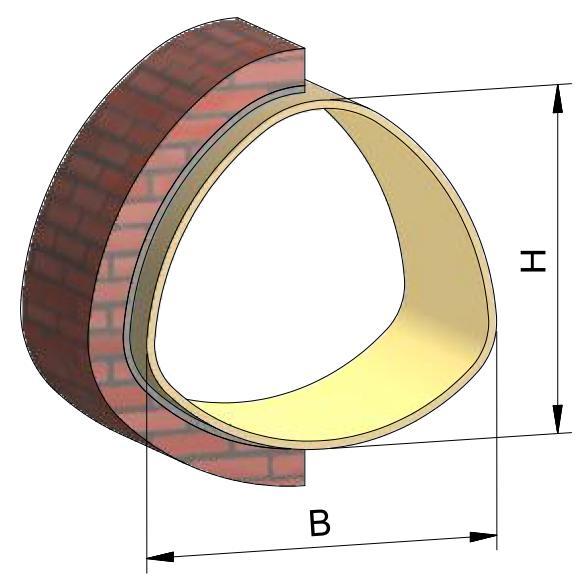

11 A04 NC Line - příklady profilů NETLAKOVÉ TROUBY DN DN Th * A BL DN DN Th * A BL B / H [m²] [m] B / H [m²] [m] 1600 / ,011 3, / ,596 2, / ,539 3, / ,170 2,3 DN DN Th * A BL DN DN Th * A BL B / H [m²] [m] B / H [m²] [m] 480 / ,290 2,5 300 / ,120 2,5 510 / ,320 2,5 400 / ,180 2,5 400 / ,310 2,5 500 / ,290 2,5 750 / ,920 2,5 600 / ,410 2, / ,220 3,0 680 / ,540 3, / ,350 2,5 800 / ,740 2, / ,310 2,5 900 / ,930 2, / ,150 2, / ,650 3, / ,250 3,0 Příklady nekruhových profilů, které mohou být dodány podle specifikace zákazníka za účelem renovace či výstavby nových potrubí. Jiné tvary a rozměry na vyžádání. * teoretický kruhový průměr 11

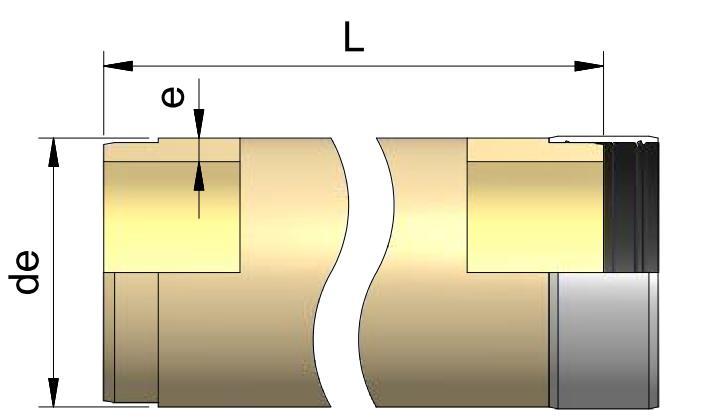

12 Trouby k protlačování s de = mm A05 NETLAKOVÉ TROUBY Sklolaminátové (GRP) trouby k protlačování se zapuštěnou spojkou (GRP nebo nerez) - přípustná tlačná síla. Standardní délka potrubí L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. de SN SN SN SN SN SN SN SN SN SN SN SN Spojka e m [kg/m] nerez F [kn]* e m [kg/m] nerez F [kn]* e m [kg/m] nerez F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* dodávka s injektážními otvory po odsouhlasení s příslušným HOBAS aplikačním technikem. Tlouštky stěn a hmotnosti trub jsou uvedeny jako minimální (s přípustnými tolerancemi) * Přípustná tlačná síla [kn] je uváděna s bezpečnostním koeficientem = 3,5 ke statickému výpočtu pevnosti v tlaku. Statický výpočet daného projektu může stanovit odlišné parametry. 12

13 Trouby k protlačování s de = mm A05 NETLAKOVÉ TROUBY Sklolaminátové (GRP) trouby k protlačování se zapuštěnou spojkou (GRP nebo nerez) - přípustná tlačná síla. Standardní délka potrubí L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. de SN SN SN SN SN SN SN SN SN SN SN SN Spojka e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* dodávka s injektážními otvory po odsouhlasení s příslušným HOBAS aplikačním technikem. Tlouštky stěn a hmotnosti trub jsou uvedeny jako minimální (s přípustnými tolerancemi) * Přípustná tlačná síla [kn] je uváděna s bezpečnostním koeficientem = 3,5 ke statickému výpočtu pevnosti v tlaku. Statický výpočet daného projektu může stanovit odlišné parametry. 13

14 Trouby k protlačování s de = mm A05 NETLAKOVÉ TROUBY Sklolaminátové (GRP) trouby k protlačování se zapuštěnou spojkou (GRP nebo nerez) - přípustná tlačná síla. Standardní délka potrubí L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. de SN SN SN SN SN SN SN SN SN SN SN SN Spojka e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* dodávka s injektážními otvory po odsouhlasení s příslušným HOBAS aplikačním technikem. Tlouštky stěn a hmotnosti trub jsou uvedeny jako minimální (s přípustnými tolerancemi) * Přípustná tlačná síla [kn] je uváděna s bezpečnostním koeficientem = 3,5 ke statickému výpočtu pevnosti v tlaku. Statický výpočet daného projektu může stanovit odlišné parametry. 14

15 Trouby k protlačování s de = mm A05 NETLAKOVÉ TROUBY Sklolaminátové (GRP) trouby k protlačování se zapuštěnou spojkou (GRP nebo nerez) - přípustná tlačná síla. Standardní délka potrubí L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. de SN SN SN SN SN SN SN SN SN SN SN SN Spojka e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* dodávka s injektážními otvory po odsouhlasení s příslušným HOBAS aplikačním technikem. Tlouštky stěn a hmotnosti trub jsou uvedeny jako minimální (s přípustnými tolerancemi) * Přípustná tlačná síla [kn] je uváděna s bezpečnostním koeficientem = 3,5 ke statickému výpočtu pevnosti v tlaku. Statický výpočet daného projektu může stanovit odlišné parametry. 15

16 Trouby k protlačování s de = mm A05 NETLAKOVÉ TROUBY Sklolaminátové (GRP) trouby k protlačování se zapuštěnou spojkou (GRP nebo nerez) - přípustná tlačná síla. Standardní délka potrubí L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. de SN SN SN SN SN SN SN SN SN SN SN SN Spojka e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] nerez F [kn]* GRP F [kn]* dodávka s injektážními otvory po odsouhlasení s příslušným HOBAS aplikačním technikem. Tlouštky stěn a hmotnosti trub jsou uvedeny jako minimální (s přípustnými tolerancemi) * Přípustná tlačná síla [kn] je uváděna s bezpečnostním koeficientem = 3,5 ke statickému výpočtu pevnosti v tlaku. Statický výpočet daného projektu může stanovit odlišné parametry. 16

17 Trouby k protlačování s de = mm A05 NETLAKOVÉ TROUBY Sklolaminátové (GRP) trouby k protlačování se zapuštěnou spojkou (GRP nebo nerez) - přípustná tlačná síla. Standardní délka potrubí L = 6 m. Délky 1 / 1,5 / 2 / 3 m jsou k dispozici na vyžádání. de SN SN SN SN SN SN SN SN SN SN SN SN Spojka e m [kg/m] nerez F [kn]* GRP F [kn]* e m [kg/m] GRP F [kn]* e m [kg/m] GRP F [kn]* e m [kg/m] GRP F [kn]* e m [kg/m] GRP F [kn]* e m [kg/m] GRP F [kn]* e m [kg/m] GRP F [kn]* dodávka s injektážními otvory po odsouhlasení s příslušným HOBAS aplikačním technikem. Tlouštky stěn a hmotnosti trub jsou uvedeny jako minimální (s přípustnými tolerancemi) * Přípustná tlačná síla [kn] je uváděna s bezpečnostním koeficientem = 3,5 ke statickému výpočtu pevnosti v tlaku. Statický výpočet daného projektu může stanovit odlišné parametry. 17

18 Standardní spojky pro potrubí B01 FW-spojka DC-spojka HOBAS trouby jsou zpravidla dodávány na stavbu včetně jedné spojky nasazené již ve výrobním závodě. Standardní spojkou potrubí je FW-spojka (FWC), která se skládá ze sklolaminátového límce a těsnění z EPDM (NBR pryž na vyžádání) pryžového profilu. FW-spojka se vyrábí a dodává pro všechny DN rozměry. DC-spojka se používá pro potrubí menších průměrů. Skládá se ze sklolaminátového (GRP) pouzdra s těsnícími kroužky z EPDM pryže. FW-spojka DC-spojka DN de LC DEC min de LC DEC min DN DN de LC DEC min

19 Speciální spojky B02 Montážní spojka HOBAS-PVC spojka Přesuvná spojka Montážní spojka: Montážní spojky se skládají z nerezové oceli se šroubovým spojením a gumovým těsněním z EPDM pryže (NBR na vyžádání). Dodávky se provádějí podle jejich dostupnosti, projektem požadovaných parametrů a jsou dodávány pouze po odsouhlasení s techniky firmy HOBAS Přechodová spojka: DC-spojka je upravena na jedné straně pro PVC a slouží tak jako přechod spojení mezi HOBAS a PVC. DN de LC DEC de LC DEC GRP PVC DN de DN DN de LC DN Zdroj: Teekey nebo Straub 2013 Zdroj: Flex Seal 2013 LC Přesuvná spojka: Spojka jako např. Flex Seal, může být použita pro dodatečné spojování s přesunutím přes místo spojení (pouze pro betlaké použití). Vhodná také pro spojování různých trubních materiálů s HOBAS-troubami. 19

20 Kolena DN C Délky a tvary uvedených kolen podle standardů uvedených normových skupin. Kolena mohou být dodávána také podle projektem požadovaných mezistupňů. Úhel α de R DN 11, , Počet segmentů Délka L * Pro mezistupně platí data nejbližší vyšší normové skupiny Tvar a rozměry kolen jsou informativní a jejich tvar a velikost lze přizpůsobit potřebám projektu, stavby a nebo transportu. Provedení lze konzultovat s techniky firmy HOBAS. Tolerance podle výrobních postupů firmy HOBAS 20

21 Kolena DN C01 TVAROVKY Délky a tvary uvedených kolen podle standardů uvedených normových skupin. Kolena mohou být dodávána také podle projektem požadovaných mezistupňů. Úhel α de R DN 11, , Počet segmentů Délka L * Pro mezistupně platí data nejbližší vyšší normové skupiny Tvar a rozměry kolen jsou informativní a jejich tvar a velikost lze přizpůsobit potřebám projektu, stavby a nebo transportu. Provedení lze konzultovat s techniky firmy HOBAS. Tolerance podle výrobních postupů firmy HOBAS 21

22 Odbočka DN1 150 až 1200/DN2 150 až 600 C02 T-kusy Revizní kusy Odbočka s úhlem 45 v běžném provedení, jiné délky na vyžádání. Odbočka může být zakončena se standardní spojkou FWC, přírubou nebo inspekčním otvorem. DN de2 L DN 1 de1 L Tolerance podle výrobních postupů firmy HOBAS 22

23 Odbočka DN až 3600/DN2 150 až 600 C02 T-kusy Revizní kusy Odbočka s úhlem 45 v běžném provedení, jiné délky na vyžádání. Odbočka může být zakončena se standardní spojkou FWC, přírubou nebo inspekčním otvorem. DN de2 L DN 1 de1 L Tolerance podle výrobních postupů firmy HOBAS 23

24 Odbočka DN1 700 až 3600/DN2 700 až 160 C02 T-kusy Revizní kusy Odbočka s úhlem 45 v běžném provedení, jiné délky na vyžádání. Odbočka může být zakončena se standardní spojkou FWC, přírubou nebo inspekčním otvorem. DN de2 L DN 1 de1 L Tolerance podle výrobních postupů firmy HOBAS 24

25 Odbočka DN 150/150 -DN 1200/600 C03 TVAROVKY Šikmá odbočka se skládá z hlavní trouby v běžné délce a odbočka v délkách podle tvaru. Odlišné velikosti jsou možné na vyžádání. Je možné připojení k jiným materiálům vhodnou přechodovou spojkou. Standardní úhly jsou 45 a 60, ostatní úhly jsou k dispozici na vyžádání. DN de2 L DN 1 de L Tolerance podle výrobních postupů firmy HOBAS 25

26 Odbočka DN 1200/150 - DN 3600/600 C03 TVAROVKY Šikmá odbočka se skládá z hlavní trouby v běžné délce a odbočka v délkách podle tvaru. Odlišné velikosti jsou možné na vyžádání. Je možné připojení k jiným materiálům vhodnou přechodovou spojkou. Standardní úhly jsou 45 a 60, ostatní úhly jsou k dispozici na vyžádání. DN de2 L DN 1 de1 L Tolerance podle výrobních postupů firmy HOBAS 26

27 Odbočka DN 700/700 - DN 3600/1600 C03 Šikmá odbočka se skládá z hlavní trouby v běžné délce a odbočka v délkách podle tvaru. Odlišné velikosti jsou možné na vyžádání. Je možné připojení k jiným materiálům vhodnou přechodovou spojkou. Standardní úhly jsou 45 a 60, ostatní úhly jsou k dispozici na vyžádání. DN de2 L DN 1 de Tolerance podle výrobních postupů firmy HOBAS L 1 27

28 Sedla lepená DN C04 TVAROVKY Přilaminovaná a přišroubovaná sedla HOBAS jsou určena k dodatečnému napojování beztlakých potrubí (kanalizací). Při nalepovacích sedlech může být úhel od 45 do 90. Na přání mohou být sedla dodávána s připojováním k vnitřnímu povrchu (instalace metodou relining, vyjímečně protlakem). Rozměry se mohou lišit v závislosti na národních zvyklostech. Kombinaci rozměrů a přechody na jiné materiály jsou možné po konzultaci s techniky firmy HOBAS. Hlavní trouba Přípojka L2 = 250 mm (+/-10) B (min) DN 1 de1 DN 2 de2 Přípojka GRP Kamenina* PVC * přípojka DN 150 ze sklolaminátového (GRP) potrubí s přechodem na kameninu 28

29 Sedla lepená DN C04 TVAROVKY Přilaminovaná a přišroubovaná sedla HOBAS jsou určena k dodatečnému napojování beztlakých potrubí (kanalizací). Při nalepovacích sedlech může být úhel od 45 do 90. Na přání mohou být sedla dodávána s připojováním k vnitřnímu povrchu (instalace metodou relining, vyjímečně protlakem). Rozměry se mohou lišit v závislosti na národních zvyklostech. Kombinaci rozměrů a přechody na jiné materiály jsou možné po konzultaci s techniky firmy HOBAS. Hlavní trouba Přípojka L2 = 250 mm (+/-10) B (min) DN 1 de1 DN 2 de2 Přípojka GRP Kamenina* PVC ** * přípojka DN 150 ze sklolaminátového (GRP) potrubí s přechodem na kameninu ** Pro DN stejné hodnoty 29

30 Sedla přišroubovaná DN C05 TVAROVKY GRP Kamenina PVC Přilaminovaná a přišroubovaná sedla HOBAS jsou určena k dodatečnému napojování beztlakých potrubí (kanalizací). Při přišroubovaných sedlech budou napojení pouze s úhlem 90. Na přání mohou být sedla dodávána s připojováním k vnitřnímu povrchu (instalace metodou relining, vyjímečně protlakem). Rozměry se mohou lišit v závislosti na národních zvyklostech. Kombinaci rozměrů a přechody na jiné materiály jsou možné po konzultaci s techniky firmy HOBAS. Hlavní trouba Přípojka DN 1 de1 DN 2 de2 B (min) L2 (min) GRP Kamenina* PVC * přípojka DN 150 ze sklolaminátového (GRP) potrubí s přechodem na kameninu 30

31 Sedla přišroubovaná DN C05 TVAROVKY GRP Kamenina PVC Přilaminovaná a přišroubovaná sedla HOBAS jsou určena k dodatečnému napojování beztlakých potrubí (kanalizací). Při přišroubovaných sedlech budou napojení pouze s úhlem 90. Na přání mohou být sedla dodávána s připojováním k vnitřnímu povrchu (instalace metodou relining, vyjímečně protlakem). Rozměry se mohou lišit v závislosti na národních zvyklostech. Kombinaci rozměrů a přechody na jiné materiály jsou možné po konzultaci s techniky firmy HOBAS. Hlavní trouba Přípojka DN 1 de1 DN 2 de2 B (min) L2 (min) GRP Kamenina* PVC ** * přípojka DN 150 ze sklolaminátového (GRP) potrubí s přechodem na kameninu ** pro DN stejné hodnoty 31

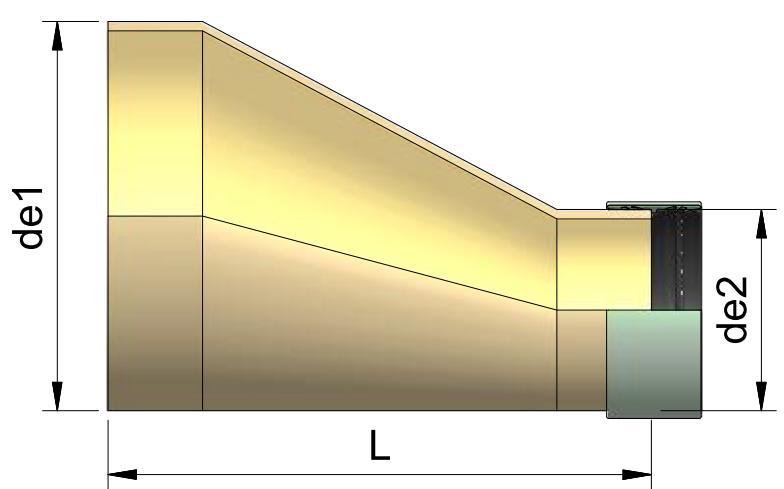

32 Redukce C06 TVAROVKY Rozměry pro symetrické a asymetrické redukce de1 de2 L de2 L de2 L de2 L Na vyžádání 32

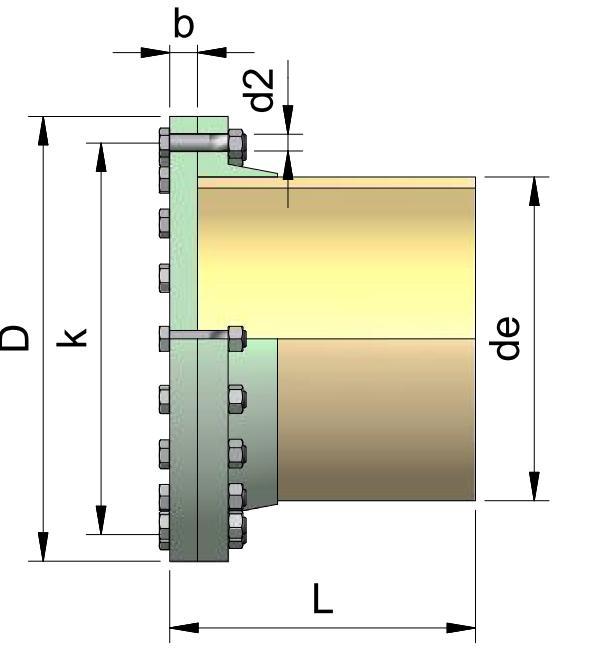

33 Otočná příruba GRP/ocel PN 1 C07 PŘÍRUBY Otočné příruby jsou vyráběny buď z nerezové nebo pozinkované oceli nebo ze sklolaminátu (GRP). Vrtání otvorů v přírubě je provedeno podle EN / PN 10. Při objednání je tlaková třída potrubí specifikována. DN de L D k d4 d2 Šrouby GRP ocel pozinkovaná * nerez b b b x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M Projektem požadované požadavky a utahování šroubů podle odsouhlasení s techniky firmy HOBAS * příruba v provedení podle EN do DN 600, další podle HOBAS specifikací. 33

34 Pevná sklolaminátová (GRP) příruba PN 1 C08 Pevná příruba se skládá z trouby tlakové třídy potrubí a přilaminované pevné příruby s vrtáním otvorů podle EN / PN 10. Při objednání je tlaková třída potrubí specifikována. DN de L D k d2 b Šrouby x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M

35 Zaslepovací příruba sklolaminátová (GRP) / ocel C09 PŘÍRUBY Zaslepovací příruby mohou být dodány buď z oceli a nebo ze sklolaminátu (GRP). Vrtání otvorů je podle EN / PN 10. Při objednání je PN potrubí specifikováno. DN de L D k d2 Šrouby GRP b ocel pozinkovaná * b nerez b x M x M x M x M x M x M x M x M x M x M x M x M x M x M Projektem požadované požadavky a utahování šroubů podle odsouhlasení s techniky firmy HOBAS * přírubový kryt v provedení podle EN do DN 600, další podle HOBAS specifikací. 35

36 Standardní šachty DN D01 Šachty DN přítok/odtok Standardní šachta se skládá z: 1 Roznášecí deska (nejčastěji jako sklolaminátová (GRP) nebo betonová) k omezení vlivu vztlaku 2 Stěna šachty 3 Potrubí přítoku/odtoku 4 Podesta (možno upravit podle provozních zvyklostí) 5 Spojka (při vícedílném provedení) 6 Žebřík 7 Zákrytová deska (příslušenství na přání) HOBAS standardní šachta je vyrobena ze sklolaminátu (GRP). Je odolná proti korozi a to jak na vnitřní tak i vnější straně. Skládá se z HOBAS trub požadovaných profilů. 36

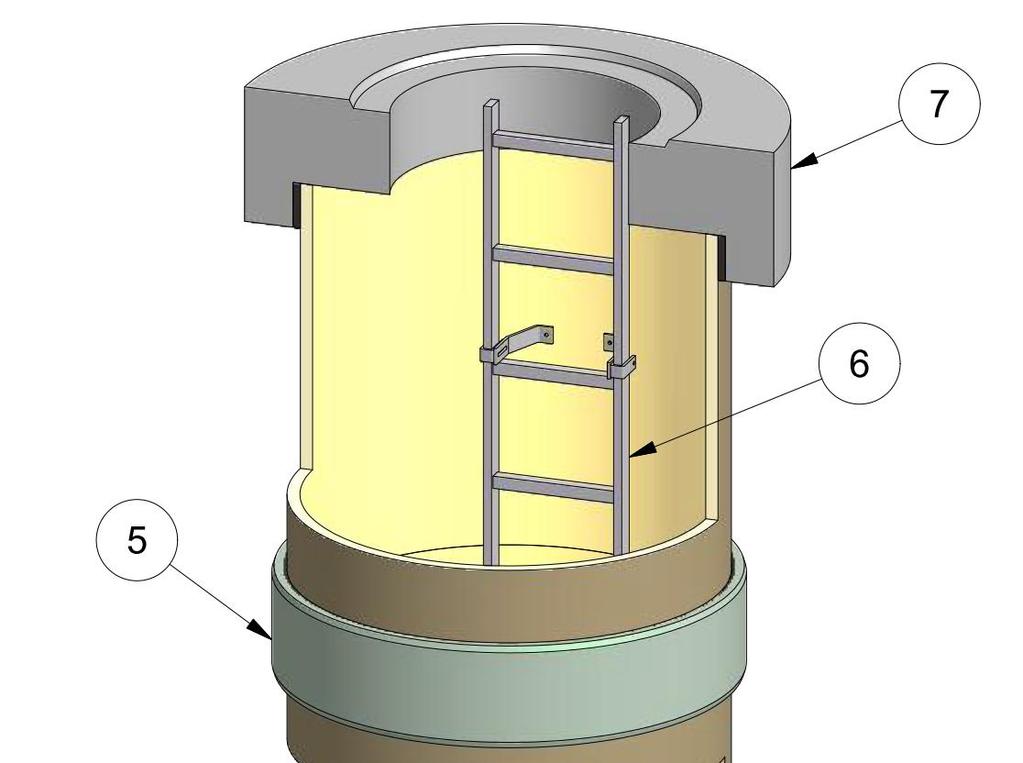

37 Tangenciální šachty DN D02 Šachty Tangenciální šachta se skládá z: 1 Potrubí (obvykle od DN 800) 2 Spojka 3 Stěna šachty (standardně DN 1000 nebo DN 1200) 4 Podesta (možno upravit podle provozních zvyklostí) 5 Spojka 6 Žebřík 7 Zákrytová deska (příslušenství na přání) Tangenciální šachty jsou vyrobeny z GRP a jsou oboustranně odolné korozívním vlivům. Aby se předešlo nadměrnému zatížení sklolaminátu (GRP) a případnému vzniku deformací ve spojích mezi šachtou a potrubím, je doporučeno tyto šachty obetonovat. Způsob provedení lze konzultovat v rámci přípravy projektu. 37

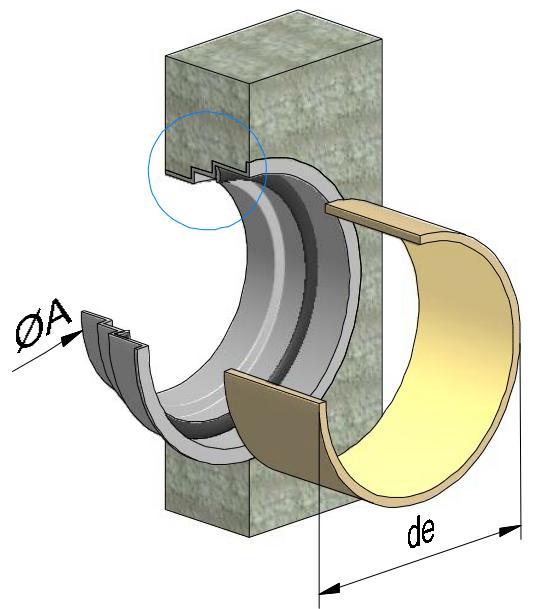

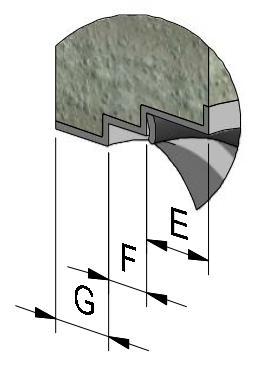

38 Stěnová vložka DN E01 PŘÍSLUŠENSTVÍ Stěnová vložka s opískováním (TYP A) Stěnová vložka opískovaná, s pojistným kroužkem (typ B) Stěnová vložka opískovaná, s límcem (typ C) Stěnová vložka je určena k napojování potrubí do betonových šachet a stěn. Minimální délka je podle zvolené velikosti DN, ostatní délky a provedení podle potřeb. Data ke spojkám (DEC, LC) v části B01. DN de a b d h

39 Stěnová vložka DN E01 PŘÍSLUŠENSTVÍ Stěnová vložka s opískováním (TYP A) Stěnová vložka opískovaná, s pojistným kroužkem (typ B) Stěnová vložka opískovaná, s límcem (typ C) Stěnová vložka je určena k napojování potrubí do betonových šachet a stěn. Minimální délka je podle zvolené velikosti DN, ostatní délky a provedení podle potřeb. Data ke spojkám (DEC, LC) v části B01. DN de a b d h

40 Šachtová vložka E02 PŘÍSLUŠENSTVÍ Šachtové vložky jsou vyráběny z PP, PS (až do DN 300) nebo sklolaminátu (pro DN 400 a větší). Podle výrobců mají na vnější straně opatření proti průsaku vody nebo vrstvu z křemičitého písku. Data ke spojkám (DEC, LC) v části B01. DN povolené vychýlení de ØA E F G

41 Stěnová průchodka DN E03 PŘÍSLUŠENSTVÍ Stěnová průchodka, opískovaná s bezpečnostním kroužkem (typ F) Stěnová průchodka, opískovaná (typ E) Stěnová průchodka, opískovaná s límcem (typ G) Skládá se z opískované trouby, na přání možno s bezpečnostním kroužkem nebo pevným límcem. Standardní délka je 0,5 nebo 1 m do DN 1100 a 0,5 m nebo 1,5 m pro DN 1200 ve shodě s národními požadavky. Jiné délky jsou možné na vyžádání. DN de a b d h L / / / / / / / / / / / / / / / / / / /

42 Stěnové průchodky DN E03 PŘÍSLUŠENSTVÍ Stěnová průchodka, opískovaná s bezpečnostním kroužkem (typ F) Stěnová průchodka, opískovaná (typ E) Stěnová průchodka, opískovaná s límcem (typ G) Skládá se z opískované trouby, na přání možno s bezpečnostním kroužkem nebo pevným límcem. Standardní délka je 0,5 nebo 1 m do DN 1100 a 0,5 m nebo 1,5 m pro DN 1200 ve shodě s národními požadavky. Jiné délky jsou možné na vyžádání. DN de a b d h L / / / / / / / / / / / / / / / / / / / /
