Oprava krovu Velvary č.p.9
|
|
- Aleš Beran
- před 5 lety
- Počet zobrazení:
Transkript
1 Oprava krovu Velvary č.p.9 Stavebník : Město Velvary nám.krále Vladislava č.p.1, Velvary Místo stavby : pozemek parc.č.st.27/1 katastrální území Velvary okres Kladno projektová dokumentace k zadání stavby Zodpovědný projektant : Ing. Radovan Barsa Chržínská č.p VELVARY IČ : Č. zakázky : IRB Datum : prosinec 17 č. paré :
2 Obsah: 1. Technická zpráva 2. situace 1:4 3. situace 1:5 4. zaměření stávajícího stavu 1:1 5. oprava krovu část A 1:5 6. oprava krovu část B 1:5 7. oprava krovu část C 1:5 8. stavební úpravy 1:1 9. statický posudek
3 Ing. Radovan Barsa Chržínská č.p.279, VELVARY ČKAIT: barsa.atelier@tiscali.cz tel.: , PROJEKTOVÝ ATELIÉR POZEMNÍCH STAVEB IČ : Název stavby Místo stavby Stavebník : Oprava krovu Velvary č.p.9 : pozemek parc.č.st.27/1 katastrální území Velvary, okres Kladno : Město Velvary náměstí krále Vladislava č.p Velvary Stupeň dokumentace : Zadání stavby Č. zakázky : IRB Č. přílohy : 1. Technická zpráva Datum : prosinec 17 Vypracoval : Ing. Radovan Barsa
4 - 2-1) Identifikace stavby: Název stavby : Oprava krovu - Velvary č.p.9 Místo stavby : pozemek p.č.st.27/1, katastrální území Velvary, okres Kladno Stavebník Projektant : Město Velvary, náměstí krále Vladislava č.p.1, Velvary : Ing.Radovan Barsa; Chržínská č.p. 279, Velvary, IČ: ČKAIT: 4966, obor pozemní stavby Ing. Miloslav Tůma; Kleneč č.p.181, Roudnice n.l., IČ: ČKAIT: 3311, obor pozemní stavby 2) Účel projektu: Projektová dokumentace pro zadání stavby řeší opravu krovu stávajícího obytného domu č.p.9 ve Velvarech v ulici Za Roudnickou branou, na pozemku p.č.st.27/1 v k.ú. Velvary, okres Kladno. Jedná se o dvoupodlažní obytný objekt cca z konce 19.století, s nevyužitým půdním prostorem. Navržená oprava krovu navazuje na výměnu střešního pláště viz samostatný projekt zak.č.: IRB z června ) Pozemky dotčené stavbou: Pozemky dotčené stavbou: parcelní číslo stavební 27/1 zastavěná plocha a nádvoří ve vlastnictví stavebníka Sousední pozemky: parcelní číslo stavební 27/2 zast.plocha a nádvoří Helena Svítková parcelní číslo 1812 ostatní plocha, silnice Středočeský kraj, KSÚS parcelní číslo 188 ostatní plocha, komunikace ve vlastnictví stavebníka 4) Technické řešení: Oprava krovu obytného domu č.p.9 je navržena vzhledem k plánované výměně střešního pláště, kdy vlastník nemovitosti požaduje náhradu stávající plechové krytiny za krytinu z pálených tašek. Po prohlídce zastřešení statikem byl vlastník upozorněn na nutnost statického posouzení při záměně lehké plechové krytiny za krytinu těžší - pálenou. Krov je dle různých konstrukcí rozdělen na 3 části: část A hambálkový krov v severní části objektu, sedlový část B vaznicový krov s vrcholovou vaznicí ve střední části objektu, sedlový část C = vaznicový krov se středními vaznicemi na jižním průčelí, sedlový s nárožím Jednotlivé části krovu byly pravděpodobně realizovány v různých časových obdobích existence stavby, patrně při dostavbě nebo rekonstrukci objektu.
5 - 3 - Oprava krovu část A Celý hambalkový krov v délce cca 29m bude demontován - dřevěné prvky vykazují napadení hnilobou, některé jsou neodborně vyspravované. Nová konstrukce bude zhotovena při zachování stávající výšky hřebene, sklonu a tvaru střechy! Je navržena tak, aby byl dodržen požadavek zachování stávající konstrukce dřevěného trámového stropu pod půdním prostorem, a jeho možná oprava v budoucnosti. Nová konstrukce hambalkového krovu je tedy navržena zcela nezávislá na konstrukci stropu. V prostoru osazení původních pozednic budou zhotoveny nové železobetonové věnce 35/15mm, dilatované bednícím prknem od dřevěných stropnic (v případě potřeby stropnice zaříznout). Věnce budou z betonu C16/2 s vyztuží 4x ØR12 + třmínky ØR6 po 2mm. Do věnců budou ocelovými kotvami M12 po max. 3,m kotveny nové pozednice 16/14mm. Krokve jsou navrženy 1/16mm osazené ozubem na pozednice, stažené spodními kleštinami 1x 8/24mm (každá čtvrtá vazba s dvojitou kleštinou) a horními 2x 5/12mm na každém páru. Spoje kleštin/krokví se svorníky M16 + 2x hmoždík Bulldog D5 s podložkou Ø6/6mm (pro horní kleštiny) resp. svorníky M16 + 2x hmoždík Bulldog D75 s podložkou Ø7/6mm (pro spodní kleštiny). V části nad pavlačí doplnit zastřešení samostatnými hoblovanými krokvemi 1/14mm osazenými na novou pozednici a stávající vaznici nad zábradlím, záklop shora palubkami tl.16mm + 3x lazurovací nátěr, 2x brousit. Na spodních kleštinách bude po celé délce nového krovu zhotovena pod hřebenem kontrolní lávka šířky 1,m z fošen tl.3mm. Zavětrování hambalkového krovu je navrženo v horním líci krokví ocelovými pásky Bova. V části u vstupního schodiště je krov ve třech polích doplněn hřebenovou vaznicí. U severního štítu je navrženo jeho kotvení ke konstrukci krovu. Všechny nové dřevěné prvky budou opatřeny ochranným nátěrem proti dřevokaznému hmyzu, houbám a plísním. Suť po demontáži krovu bude odvezena na řízenou skládku. Oprava krovu část B Stávající konstrukce s vrcholovou vaznicí je v dobrém stavu. Po sejmutí střešního pláště budou všechny dřevěné prvky zkontrolovány, napadené budou nahrazeny novými, celá konstrukce opatřeny ochranným nátěrem proti dřevokaznému hmyzu, houbám a plísním. Dle statického posudku budou pouze doplněny střední jalové vazby (6ks) o ocelové táhlo Ø12 s napínací maticí v úrovni pozednic a o druhou horní kleštinu. Průhyb táhel bude omezen podložením na 2 místech rozpětí. Stávající pozednice nejsou v celé délce uloženy na obvodovém zdivu, proto: v místech pod spojem pozednice, pod táhlem a v plných vazbách bude pozednice vždy podezděna z CPP na MC 15/3mm (v kolmém směru na pozednici) + doklínovat cca 2ks. Všechny spoje krokví s pozednicemi zesílit vrutem VGZ 9x2. V této části objektu je dřevěný trámový strop zcela nezávislý na nosné konstrukci střechy.
6 Oprava krovu část C Tato vaznicová konstrukce se dvěma středními vaznicemi je patrně nejstarší částí krovu. Prvky jsou poddimenzované, napadené hnilobou a dřevokazným hmyzem. Krov vykazuje nadměrné deformace. Celá konstrukce (vyjma několika prvků) bude odstraněna a nahrazena novou konstrukcí. Krov a dřevěný trámový strop jsou nyní staticky závislé. Nová konstrukce bude navržena zcela nezávislá, při zachování stávajícího stropu. Nosná konstrukce bude osazena na ocelové nosníky (dvojice UPE2), umístěné nad stávajícím dřevěným stropem, nosníky budou zavětrovány ocelovou trubkou TR6,3/4. Pod nosníky zhotovit betonové roznášecí prahy 5/25/15mm, na střední nosné zdi 5/4/25mm, beton C16/2 s výztuží sítěmi Ø6-1/1. Dřevěný krov bude osazen na předsunutou pozednici v jižní části krovu a bačkory v místě nosných sloupů. Konstrukce bude opět se dvěma středními vaznicemi (severní vaznice zachována stávající), s nosnými sloupy a vzpěrami, a krokve včetně nároží a úžlabí. Ztužení podél sousedního domu č.p.17 bude zabezpečeno kleštinami. Nová konstrukce bude zhotovena při zachování stávající výšky hřebene, sklonu a tvaru střechy, plynule bude navazovat na původní zděnou obvodovou římsu, v této části doplnit krokve námětkami! Všechny dřevěné prvky budou opatřeny ochranným nátěrem proti dřevokaznému hmyzu, houbám a plísním. Suť po demontáži krovu bude odvezena na řízenou skládku. Ostatní související práce Součástí opravy krovu bude demontáž stávajících anténních stožárů na střeše 11ks. Nahrazeny budou centrálním rozvodem STA (zajistí na své náklady stavebník), na stavbě pouze příprava pro anténní stožár s prostupovou taškou a kovovým nástavcem pro anténu (v součinnosti s dodavatelem). V celé části krovu bude včetně likvidace stávající suti v půdním prostoru cca 7tun (pozůstatek po dřívějších opravách), také odstraněna stávající půdová dlažba s maltovým ložem (již cca v polovině chybí). V ploše půdního prostoru (cca 46m 2 ) bude na očištěný prkenný záklop stropu volně ložena geotextilií, ve dvou vrstvách tepelná izolace z minerální vlny tl.2x 1mm (kolmo na sebe), zakryta difusní folií kontaktní. V celé délce půdního prostoru je navrženo zhotovení kontrolní lávky v šíři cca 1,m, umožňující přístup na střechu. Bude zhotovena z prken tl.3mm, v části krovu A osazena na nové spodní kleštiny, v části krovu B a C na dřevěné podkladní trámky 1/1mm. Celková plocha lávky cca 7m 2. Ze 2.NP jsou do půdního prostoru nebo nad střechu vyvedena 3ks odvětrávacích potrubí. Tyto budou vyústěny nad střešní krytinu = flexi hadice + prostupová taška + odvětrávací kovový nástavec. Ze stávajících 1ks komínových těles bude 6ks zcela odstraněno (ubourání k podlaze v půdním prostoru), zbylé 4 budou opraveny = 1x komín 75/75mm přezdění výšky 1,5m 2x komín 45/45mm přezdění výšky 1,5m. 1x komín 45/45mm zachovat. Všechny 4 komíny zakončit železobetonovou krycí deskou tl.8mm s přesahy, v úrovní střešního pláště TiZn oplechování. Zcela nový bude na celém objektu proveden vnější systém ochrany před bleskem = hromosvod.
7 - 5 - Projekt opravy krovu navazuje na projekt výměna střešní krytiny a obnova fasády, ve kterém je řešena skladba střešního pláště a klempířské prvky. Vzhledem k realizaci opravy krovu bude upraven rozsah prací stanoven pro výměnu střešního pláště: - výměna poškozených prvků krovu v části B... cca 5mb - krov (v části B) bude očištěn a opatřen nátěrem proti dřevokaznému hmyzu, houbám a plísním - D+M TiZn střešních světlíků Tondach 45/ ks - D+M TiZn oplechování komínů... 3x45/45, 1x 75/75 - prostupy střešním pláštěm... pouze 1x centrální anténa... 3x odvětrání Stavební práce budou probíhat za plného obsazení objektu. Vzhledem k pohybu nájemníků je nutno provádět práce s maximální ohleduplností a při zabezpečení ochrany zdraví všech osob! Chráněn bude také vstup do objektu a jednotlivých bytů. Při rozkrytí střechy bude objekt zabezpečen proti zatečení provizorními plachtami! Veškeré případné újmy jdou k tíži zhotovitele stavby. Doporučuji v brzké budoucnosti se zabývat opravou dřevěných trámových stropů nad 2.NP objektu. Tyto jsou velmi zdeformované, dřevěné trámy mohou být napadené hnilobou a dřevokazným hmyzem. V mnoha částech stropu chybí tepelná izolace. 5) Fotodokumentace: jihovýchodní fasáda do náměstí

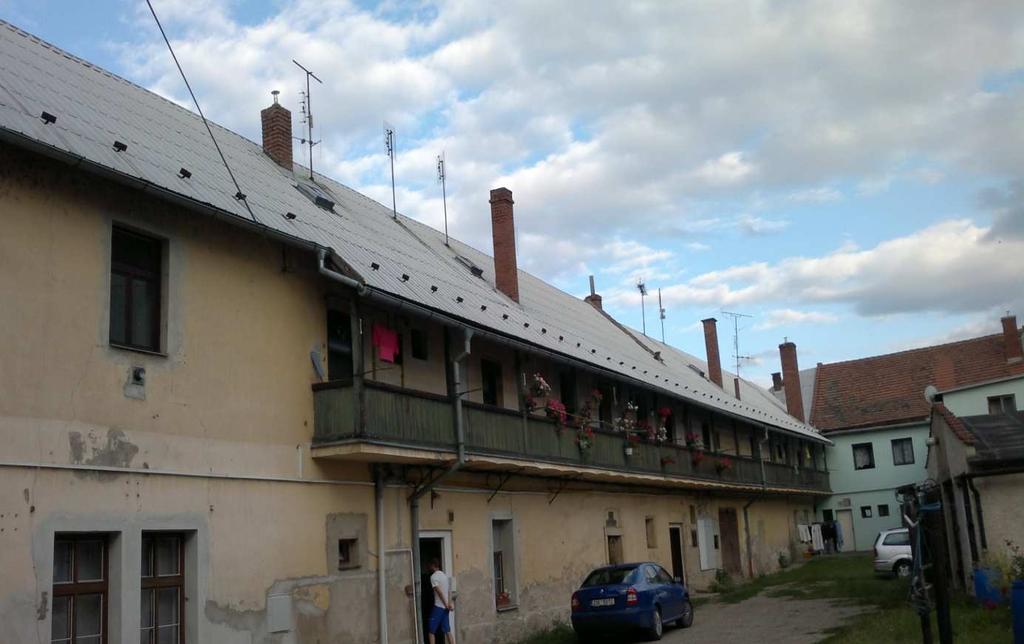

8 - 6 - severovýchodní fasáda do ulice západní fasáda do dvora

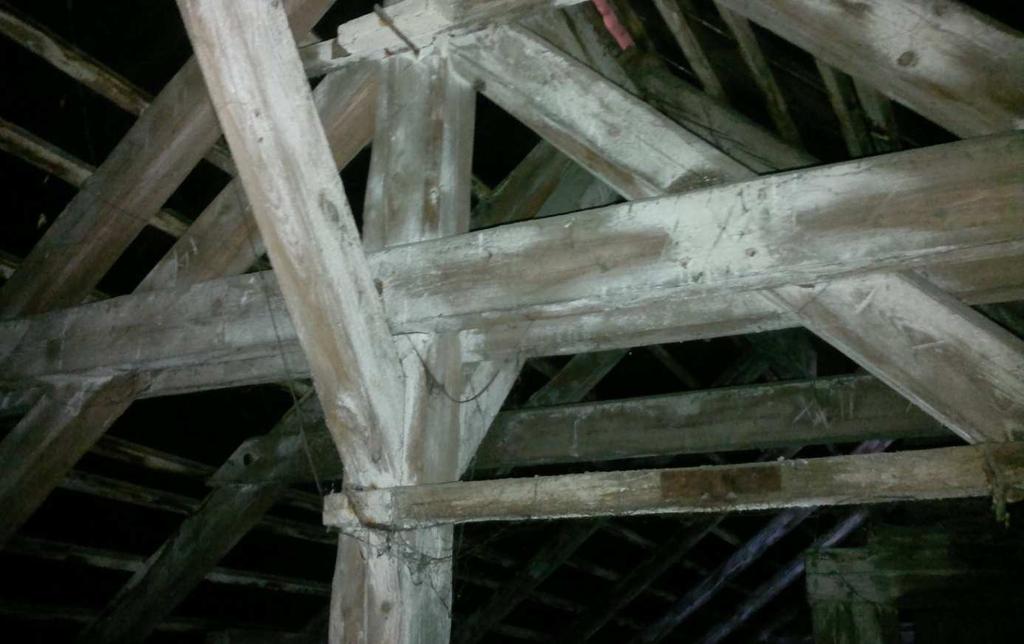

9 - 7 - krov část A krov část A

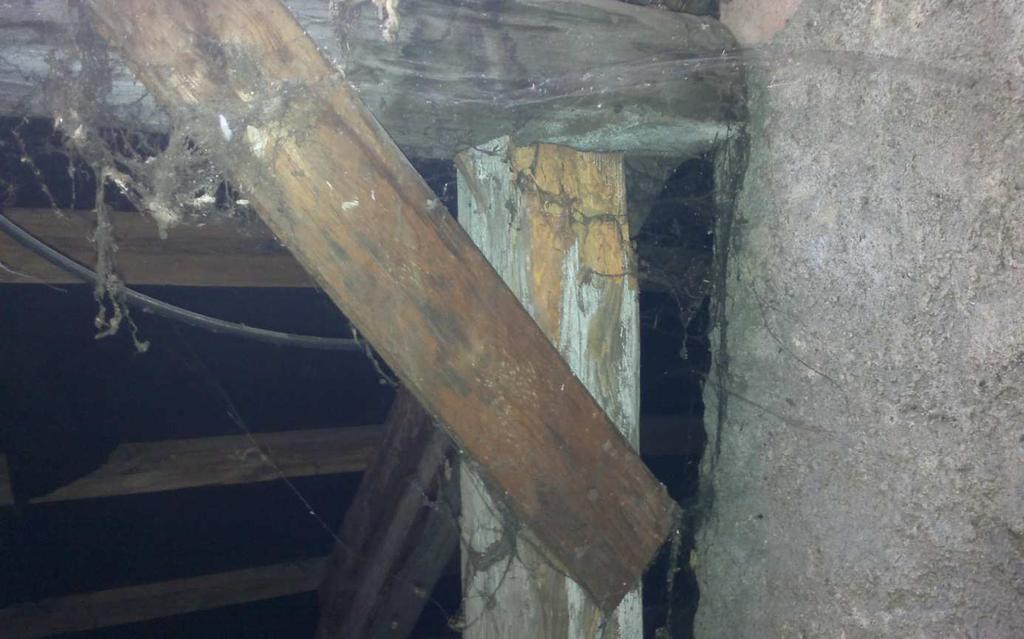

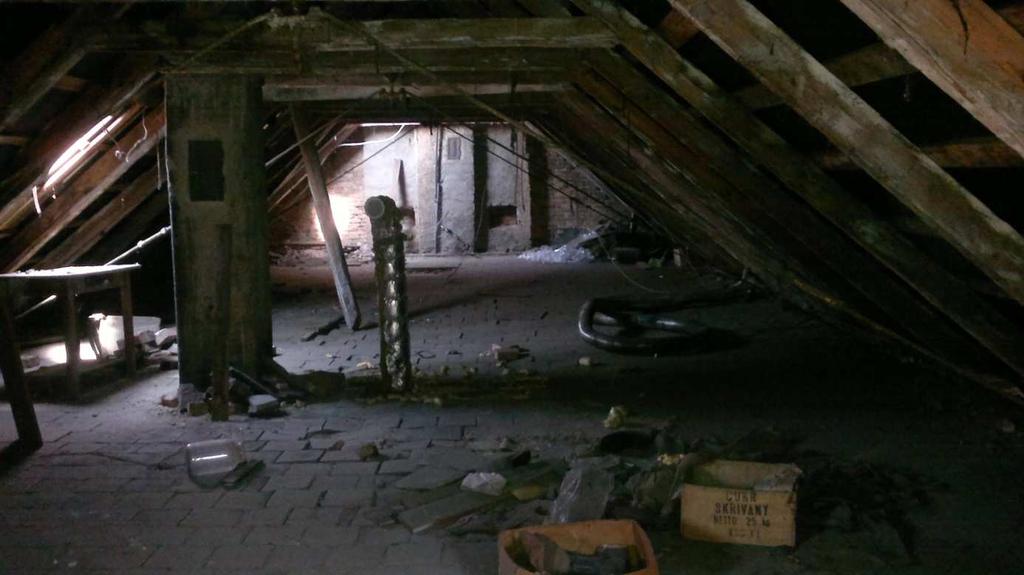

10 - 8 - krov část B krov část B

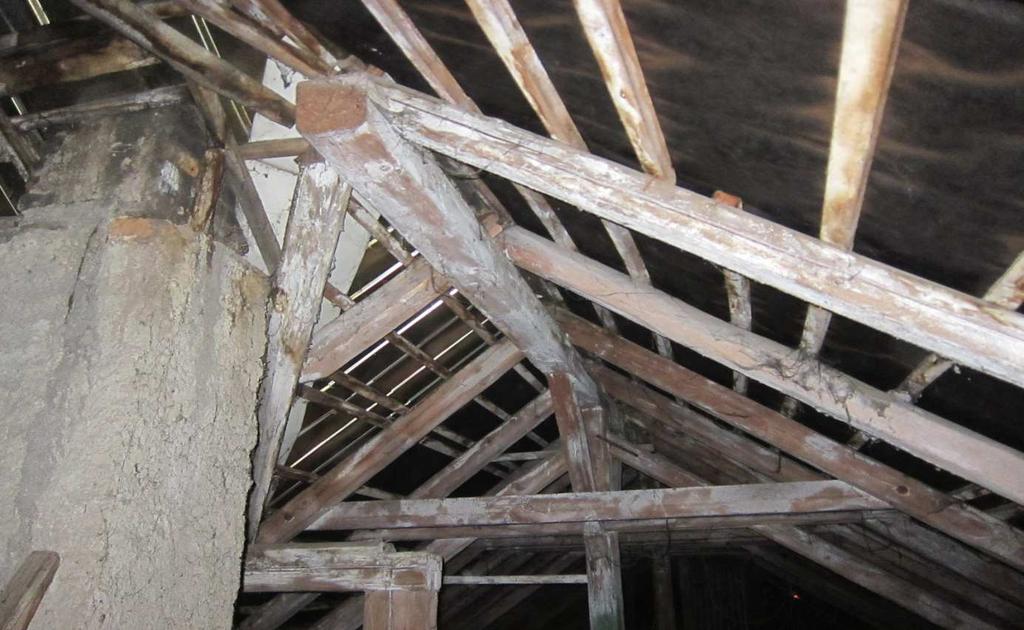

11 - 9 - krov část C krov část C

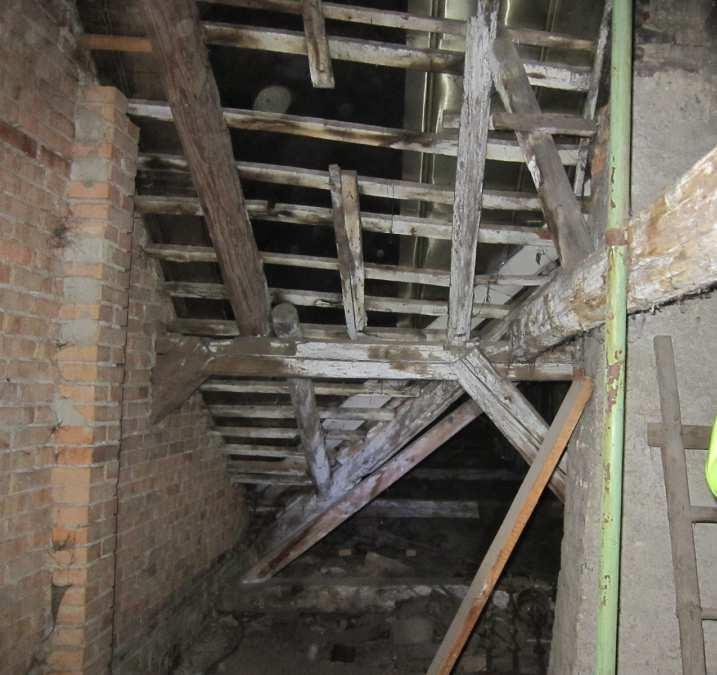

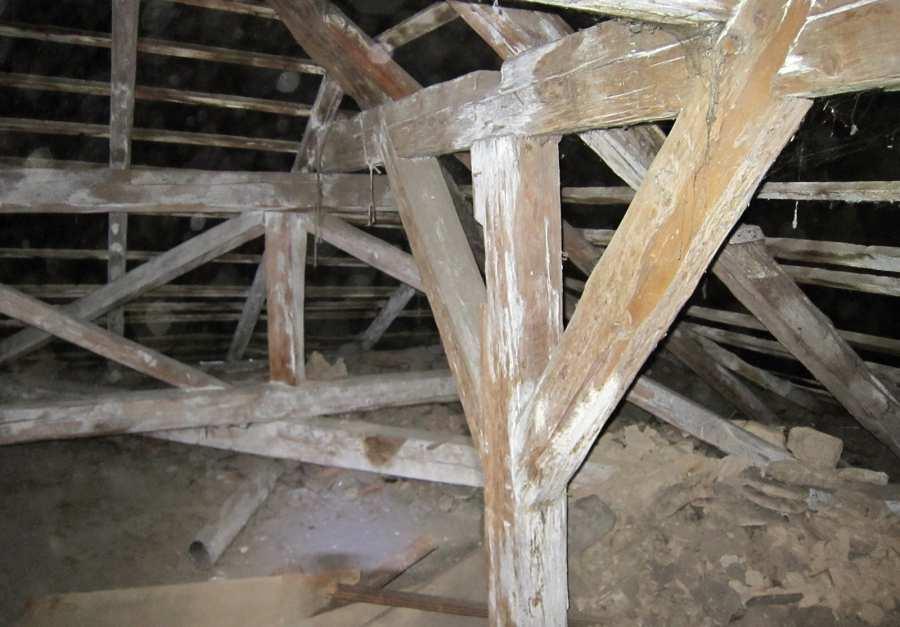

12 - 1 - krov část C 6) Závěr: Během realizace stavby budou všechny práce prováděny v souladu s platnými právními předpisy. Při provádění prací dodržet požadavky technologických předpisů, dodržovat bezpečnost práce dle platné vyhl. Pro kvalitu výrobků a prací je nutné dodržovat závazné ČSN resp. EN. Projektová dokumentace je provedena ve stupni k zadání stavby, v podrobnostech detailů nenahrazuje prováděcí projekt. Dodavatel je povinen případné nejasnosti před realizací stavby konzultovat se stavebníkem a projektantem, stejně jako případné změny stavby oproti projektu před jejich realizací.
13 VÝKRESOVÁ ČÁST: 1. situace 1:4 2. situace 1:5 3. zaměření stávajícího stavu 1:1 4. oprava krovu část A 1:5 5. oprava krovu část B 1:5 6. oprava krovu část C 1:5 7. statický posudek
14 Velvary S situace 1:4 Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Oprava krovu - Velvary č.p.9 č. výkresu : 2. č.zakázky : IRB datum : prosinec 217 Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz situace - 1:4 č.paré :
15 Velvary S situace 1:5 Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Oprava krovu - Velvary č.p.9 č. výkresu : 3. č.zakázky : IRB datum : prosinec 217 Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz situace - 1:5 č.paré :
16 zaměření Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz Oprava krovu - Velvary č.p.9 č. výkresu : 4. č.zakázky : IRB datum : prosinec 217 zaměření stávajícího stavu - 1:1 č.paré :
17 oprava krovu - část A Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz Oprava krovu - Velvary č.p.9 č. výkresu : 5. č.zakázky : IRB datum : prosinec 217 oprava krovu část A - 1:5 č.paré :
18 oprava krovu - část B Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz Oprava krovu - Velvary č.p.9 č. výkresu : 6. č.zakázky : IRB datum : prosinec 217 oprava krovu část B - 1:5 č.paré :
19 oprava krovu - část C Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz Oprava krovu - Velvary č.p.9 č. výkresu : 7. č.zakázky : IRB datum : prosinec 217 oprava krovu část C - 1:5 č.paré :
20 stavební úpravy Stavebník: Město Velvary; náměstí krále Vladislava č.p.1, Velvary Místo stavby: pozemek p.č.st.27/1 katastrální území Velvary, okres Kladno Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská č.p. 279, Velvary IČ : tel.: , barsa.atelier@tiscali.cz Oprava krovu - Velvary č.p.9 č. výkresu : 8. č.zakázky : IRB datum : prosinec 217 stavební úpravy - 1:1 č.paré :
21 T-PROJEKT DOKUMENTACE PRO REALIZACI STAVBY D 1.2. Stavebně konstrukční část D 1.2.a STATICKÝ POSUDEK Akce: OPRAVA STŘECHY BUDOVY Č.P.9 VELVARY Místo stavby: pozemek p.č.st. 27/1 k.ú. Velvary Stavebník (investor): Město Velvary Náměstí krále Vladislava Velvary 12/217 T-PROJEKT Ing. Miloslav Tůma Kleneč 181, Roudnice n. L. tel , , tuma@t-projekt.cz
22 O B S A H : 1. Identifikační údaje 2. Úvod 2.1 Popis nosné konstrukce krovu 3. Posouzení konstrukce 4. Závěr 3.1. Předpokládané zatížení 3.2. Rozdělení stavby 3.3. Posouzení části "A" 3.4. Posouzení části "B" 3.5. Posouzení části "C" tel/fax , , tuma@t-projekt.cz 1
23 1. Identifikační údaje stavba: investor: Generální projektant : stupeň dokumentace: OPRAVA STŘECHY OBJEKTU Č.P.9, VELVARY MĚSTO VELVARY NÁMĚSTÍ KRÁLE VELVARY VELVARY Ing. Radovan Barsa Projektový ateliér pozemních staveb Chržínská Velvary projekt pro realizaci stavby datum zpracování: 12/217 Statický posudek : T-PROJEKT Ing. Miloslav Tůma Kleneč 181 Roudnice n.l. 2. Úvod Tato dokumentace má navrhnout nezbytné úpravy stávající nosné konstrukce krovu nad objektem čp.9, jehož některé části jsou ve velmi špatném stavu a investor dále plánuje vyměnit stávající lehkou krytinu z hliníkových profilovaných plechů za standardní taškovou krytinu typu Tondach-Brněnka. tel/fax , , tuma@t-projekt.cz 2
24 3. POSUDEK 3.1 Předpokládané zatížení Stálé zatížení : - vlastní tíha nosných konstrukcí a vrstev na nich položených - spočteno dle konkrétních konstrukcí Užitné ( nahodilé) zatížené : Zatížení větrem - větrná oblast : II - základní rychlost větru : v b = 25 ms -1 - kategorie terénu : III - výška konstrukce : do 1 m - součinitel zatížení: γ f = 1,5 Zatížení sněhem - charkteristické zatížení dle ČHMÚ na je s k =,7 kpa - v části "A" a "B" - sněhová oblast : I - charakteristické zatížení sněhem na zemi s k =,7 kn/m 2 - sklon střechy do 3... α = 39 - tvarový součinitel μ i =,56 - součinitel expozice C e = 1, - tepelný součinitel C t = 1, Charakteristické zatížení střechy sněhem : s =,39 kn/m 2 Součinitel zatížení : γ f = 1,5 tel/fax , , tuma@t-projekt.cz 3
25 - v části "C" - sněhová oblast : I - charakteristické zatížení sněhem na zemi s k =,7 kn/m 2 - sklon střechy do 3... α = 36 - tvarový součinitel μ i =,64 - součinitel expozice C e = 1, - tepelný součinitel C t = 1, Charakteristické zatížení střechy sněhem : s =,45 kn/m 2 Součinitel zatížení : γ f = 1, Rozdělení stavby : Podle provedení a stavu krovu lze stávající střešní konstrukci rozdělit na 3 části. tel/fax , , tuma@t-projekt.cz 4
26 3.3. POSOUZENÍ ČÁSTI "A" : V části "A" je zhotoven hambálkový krov, který je místy doplněn o ocelová táhla, jež zachycují vodorovné síly, které vznikají v ukotvení krokví na pozednici. V blízkosti pozednic byly provedeny 2 sondy, které měly za cíl zjistit stav stropní konstrukce a způsob kotvení hambálkového krovu. Prohlídkou bylo zjištěno, že viditelná část krovu je na mnoha místech silně poškozena dřevokazným hmyzem a ztrouchnivěním. Též v sondách do stropu bylo zjištěno, že stropní trámy jsou též velmi poškozeny dřevokazným hmyzem. Proto byl navržen nový krov, který bude nezávislý na stropní konstrukci a umožní majiteli objektu v budoucnu opravovat či nahrazovat strop bez demontáže krovu a stropu. Nově navržený strop je navržen tak, aby v případě potřeby šlo stávající stropy pouze demontovat a na spodní kleštiny krovu zavěsit sádrokartonový podhled a tepelnou izolaci. V případě potřeby využití podkroví, stačí doplnit kleštiny o další nosné trámy a podkroví po té může být využito. V části "A" je navržen jednoduchý hambálkový krov, kde každý pár krokví je v úrovni pozednice stažen spodní kleštinou. Pro omezení vlivu kroucení krokví od excentrického kotvení bude každý 4 pár krokví stažen dvojicí spodních kleštin. tel/fax , , tuma@t-projekt.cz 5
27 NÁVRH NOSNÝCH KONSTRUKCÍ Konstrukce krovu - krokve 1/16 - horní kleštiny 2x5/12, spoj s krokvemi : svorník M16 + 2x hmoždík Bulldog D5 - dolní kleštiny 8/24 spoj s krokvemi : svorník M16 + hmoždík Bulldog D75 - pozednice 16/14 Krov bude kotven ke ztužujícím věncům pomocí ocelových průvlekových kotev M12 po 2 m. Ztužující věnce - po demontáži stávajícího krovu budou koruny obnažených obvodových stěn ztuženy novými železobetonovými věnci - ztužující věnce budou z betonu C16/2 a budou vyztuženy 4 pruty R12 a třmínky R6 po 2 mm - před betonáží bude stávající zdivo náležitě očištěno a navlhčeno, aby došlo k co nejlepší soudržnosti nových věnců se stávajícími stěnami - pokud budou věnce ve styku se stropními trámy je nutno stropní trámy od věnce dilatovat. Doporučuji mezi stropní trámy a věnce vložit desky polystyrenu EPS 1 tl.2 mm nebo bednící prkna, aby bylo možno v budoucnu stropní trámy vyměnit. Zatížení krokví - stálé a sníh Popis zatížení tloušťka objem.hmot. char.zat. souč. návrh.zat. m kn/m3 kn/m2 kn/m2 Stálé zatížení krytina,55 1,35,74 izolace, 1,35, podhled, 1,35, suma stálého,55,74 Nahodilé zatížení sníh,4 1,5,6 Celkové zatížení,95 1,34 - zatěžovací šířka : 1, m Zatížení krokví na 1 bm : - od střechy,95 1,34 - technologie, 1,5, - vl.tíha,1 1,2,12 Celkové zatížení na 1 bm krokve : 1,5 1,4 1,46 Nahodilé zat. na 1 bm krokve :,4,6 tel/fax , , tuma@t-projekt.cz 6
28 VÝPOČET VNITŘNÍCH SIL A DEFORMACÍ - vnitřní síly na vazníky byly spočteny programem FEAT 2 Statické schéma konstrukce a stálé zatížení Z X Y Statické schéma a nahodilé zatížení ( sníh, užitné,..) Z -.4 X Y tel/fax , , tuma@t-projekt.cz 7
29 Ohybové momenty [knm] e e Z X Y Normálové ( osové) síly [kn] Z X Y tel/fax , , tuma@t-projekt.cz 8
30 Smykové ( posouvající ) síly [kn] e e Z X Y -3.2 Deformace [mm] Z X Y Limitní krokví je 31/25 = 12,4 mm tj. více než 5,3 mm... vyhovuje Limitní deformace spodních kleštin je 735/25 = 29,4 mm tj. více než 29,2 mm... vyhovuje tel/fax , , tuma@t-projekt.cz 9
31 Podporové reakce [kn] Z X Y POSOUZENÍ JEDNOTLIVÝCH PRVKŮ KROVU - provedeno programem FINE-EC DŘEVO Norma výpočtu EN Výpočet je proveden podle České národní přílohy. Součinitel γ M pro základní kombinace : 1,3 Součinitel γ M pro mimořádné kombinace : 1, Krokve Vstupní data Délka dílce: 3,5 m Třída provozu: 1 Průřez Název: obdélník 1 x 16 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -1,7 3,3 2,2,, tel/fax , , tuma@t-projekt.cz 1
32 Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z =,6 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 3,5 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z =,6 m Vzpěrná délka L cr,y = 3,5 m Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -1,7 kn; M y = 2,2 knm; M z =, knm; V z = 3,3 kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 88,781 kn; M y,r = -5,514 knm -, ,399 +, = -,52 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 15,393 kn,214 < 1 Vyhovuje Posouzení štíhlosti dílce: štíhlost dílce: 75,8 mezní štíhlost: 12, Štíhlost dílce vyhovuje Průřez vyhovuje Horní-kleštiny Vstupní data Délka dílce: 1,25 m Třída provozu: 1 Průřez Název: obdélník 5x12 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -4,9 1, 1,,,25 Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 1,25 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 1,25 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 1,25 m Vzpěrná délka L cr,y = 1,25 m tel/fax , , tuma@t-projekt.cz 11
33 Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -4,9 kn; M y = 1, knm; M z = -,25 knm; V z = 1, kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 26,692 kn; M y,r = -2,316 knm; M z,r =,85 knm -, , ,311 = -,926 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 5,772 kn,173 < 1 Vyhovuje Posouzení štíhlosti dílce: štíhlost dílce: 86,6 mezní štíhlost: 12, Štíhlost dílce vyhovuje Průřez vyhovuje Dolní-kleštiny Vstupní data Délka dílce: 7,25 m Třída provozu: 1 Průřez Název: obdélník 8 x 24 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé 6,6 3,2 7,1,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 7,25 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 7,25 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 7,25 m Vzpěrná délka L cr,y = 7,25 m Klopení Klopeni M y : l z1 = 3,6 m Typ nosníku a zatížení: Nosník se spojitým zatížením Poloha zatížení: Nahoře tel/fax , , tuma@t-projekt.cz 12
34 Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = 6,6 kn; M y = 7,1 knm; M z =, knm; V z = 3,2 kn; V y =, kn Posudek kombinace tahu a ohybu: Únosnosti: N R = 164,129 kn; M y,r = 9,814 knm,4 +,723 +, =,764 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 18,471 kn,173 < 1 Vyhovuje Štíhlost dílce: 313,9 Průřez vyhovuje Nový krov v části "A" vyhovuje. tel/fax , , tuma@t-projekt.cz 13
35 3.4. POSOUZENÍ ČÁSTI "B" : V části "B" je zhotoven hambálkový krov s vrcholovou vaznicí, který je celý umístěn nad stropní konstrukcí. Tato část krovu je v dobrém stavu a bude využita i pro novou střešní krytiny. Z důvodu, že bude nově položena nová těžší střešní krytina byl krov posouzen na nové zatížení. Při výpočtu byly zjištěny nadměrné deformace a proto bude krov doplněn o táhla průměru 12 mm v každé 4 vazbě ( uprostřed mezi stávajícími plnými vazbami. Dále je nutno u stávajících pozednic, které jsou různě podpírány doplnit podepření tak, aby pozednice byla spolehlivě podepřena vždy pod plnými vazbami, pod vazbami s táhlem a v místě napojování pozednice. STÁVAJÍCÍ DIMENZE NOSNÝCH KONSTRUKCÍ A NÁVRH DOPLNĚNÝCH KONSTRUKCÍ Konstrukce krovu - krokve 12/14 - vrcholová vaznice 14/18 - vzpěry vaznice 1/12 - sloupy 14/16 - kleštiny 7/14 - pozednice 14/14 - doplňovaná táhla kruhové tyče průměru 12 mm na koncích opatřené závitovými tyčemi M12 pevnosti 8.8. a podložkou 1/1/8 tel/fax , , tuma@t-projekt.cz 14
36 VÝPOČET VNITŘNÍCH SIL A DEFORMACÍ - vnitřní síly na vazníky byly spočteny programem FEAT 2 Statické schéma konstrukce a stálé zatížení Z -.6 X Y -.6 Statické schéma a nahodilé zatížení ( sníh, užitné,..) Z -.4 X Y tel/fax , , tuma@t-projekt.cz 15
37 Ohybové momenty My [knm] Z 2.474e e e e-3-1.6e e e e e e e e e e-2-1.6e e-2-1.6e e e e e e e X Y Ohybové momenty Mz [knm] e-2 1. Z e X Y 1. tel/fax , , tuma@t-projekt.cz 16
38 Normálové ( osové) síly [kn] Z -3.8 X Y Smykové ( posouvající ) síly Qz ( svislé) [kn] Z e e e-4 2.6e-2 2.6e e e e e e e e e e e e e e X Y tel/fax , , tuma@t-projekt.cz 17
39 Smykové ( posouvající ) síly Qy ( vodorovné) [kn] X Z Y Deformace [mm] Z X Y Limitní krokví je 31/25 = 12,4 mm tj. více než 2,8 mm... vyhovuje Limitní deformace pozednice je 2/25 = 8 mm tj. více než 1,9 mm... vyhovuje tel/fax , , tuma@t-projekt.cz 18
40 POSOUZENÍ JEDNOTLIVÝCH PRVKŮ KROVU - provedeno programem FINE-EC DŘEVO Norma výpočtu EN Výpočet je proveden podle České národní přílohy. Součinitel γ M pro základní kombinace : 1,3 Součinitel γ M pro mimořádné kombinace : 1, Krokve Vstupní data Délka dílce: 3,5 m Třída provozu: 1 Průřez Název: obdélník 1 x 14 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -1,1 1,7 1,15,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z =,6 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 3,5 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z =,6 m Vzpěrná délka L cr,y = 3,5 m Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -1,1 kn; M y = 1,15 knm; M z =, knm; V z = 1,7 kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 62,282 kn; M y,r = -4,28 knm -, ,269 +, = -,431 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 13,469 kn,126 < 1 Vyhovuje Posouzení štíhlosti dílce: štíhlost dílce: 86,6 mezní štíhlost: 12, Štíhlost dílce vyhovuje Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 19
41 Kleštiny Vstupní data Délka dílce: 2,4 m Třída provozu: 1 Průřez Název: obdélník 7 x 14 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -6,1 1, 1,,,3 Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 2,4 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 2,4 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 2,4 m Vzpěrná délka L cr,y = 2,4 m Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -6,1 kn; M y = 1, knm; M z = -,3 knm; V z = 1, kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 24,643 kn; M y,r = -4,28 knm; M z,r = 1,721 knm -, , ,174 = -,656 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 9,428 kn,16 < 1 Vyhovuje Posouzení štíhlosti dílce: štíhlost dílce: 118,8 mezní štíhlost: 12, Štíhlost dílce vyhovuje Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 2
42 Vaznice Vstupní data Délka dílce: 4, m Třída provozu: 1 Průřez Název: obdélník 14 x 18 mm, v místě oslabení účinný průřez 1x 18 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -3,5 3,2 2,5,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 1, m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 2, m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 1, m Vzpěrná délka L cr,y = 2, m Klopení S klopením se nepočítá Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -3,5 kn; M y = 2,5 knm; M z =, knm; V z = 3,2 kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 182,678 kn; M y,r = -6,978 knm -,19 + -,358 +, = -,377 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 17,317 kn,185 < 1 Vyhovuje Štíhlost dílce: 38,5 Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 21
43 Vzpěra-hlavní-vazby Vstupní data Délka dílce: 4,1 m Třída provozu: 1 Průřez Název: obdélník 12 x 14 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -22,8 3, 2,28,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 4,1 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 4,1 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 4,1 m Vzpěrná délka L cr,y = 4,1 m Klopení S klopením se nepočítá Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -22,8 kn; M y = 2,28 knm; M z =, knm; V z = 3, kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R =38,595 kn; M y,r = -9,452 knm -, ,241 +, = -,81 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 18,471 kn,162 < 1 Vyhovuje Štíhlost dílce: 118,4 Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 22
44 Vazný-trám Vstupní data Délka dílce: 7,5 m Třída provozu: 1 Průřez Název: obdélník 17 x 2 mm, v místě osazení vzpěr oslabený průřez s účinným průřezem 11x2 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé 2,2 5, 1,5,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 7,5 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 7,5 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 7,5 m Vzpěrná délka L cr,y = 7,5 m Klopení S klopením se nepočítá Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = 2,2 kn; M y = 1,5 knm; M z =, knm; V z = 5, kn; V y =, kn Posudek kombinace tahu a ohybu: Únosnosti: N R = 176,46 kn; M y,r = 9,477 knm,114 +,158 +, =,273 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 21,165 kn,236 < 1 Vyhovuje Průřez vyhovuje KROV V ČÁSTI " B " VYHOVUJE tel/fax , , tuma@t-projekt.cz 23
45 3.5. POSOUZENÍ ČÁSTI "C" : V části "C" je zhotoven vaznicový krov, rohová část dvou sedlových střech kolmých na sebe s jedním nárožím a jedním úžlabím.. tel/fax , , tuma@t-projekt.cz 24
46 Tato část krovu je ve velice špatném stavu. Též pozednice zazděné ve stěně a stropní trámy odhalené v sondě, jsou též ve špatném stavu. Proto je v této části navržen nový krov, který bude vynášen ocelovými nosníky umístěnými nad stropní konstrukcí. Ocelové nosníky budou osazeny na železobetonové prahy, které budou vybetonovány nad nosnými stěnami a budou umístěny tak, aby byla umožněna v budoucnosti výměna stropní konstrukce při ponechání střechy. Z původního krovu byla ponechána pouze jedna střední vaznice ( pod úžlabím), která nevykazuje poškození. Dva ocelové nosníky jsou prodloužené a dimenzované tak, aby o ně v budoucnu mohla být opřena tato ponechaná střední vaznice. NÁVRH NOSNÝCH KONSTRUKCÍ Konstrukce krovu Nosný rošt nad podlahou - ocelové nosníky 2xUPE2 - zavětrování trubky TR6.3/4 - dřev. nosníky ( bačkory) 2/22 Krov - krokve 1/16 - nárožní a úžlabní krokve 12/2 - vaznice 16/18 - vzpěry vaznice 12/12 - sloupy 16/16 - kleštiny 12/16 - pozednice předsunutá 2/2 - pozednice standardní 16/14 tel/fax , , tuma@t-projekt.cz 25
47 POSOUZENÍ KROKVÍ - 1/16, maximální volná délka 3,7 m VÝPOČET ROVNOMĚRNÉHO ZATÍŽENÍ Popis zatížení tloušťka objem.hmot. char.zat. souč. návrh.zat. m kn/m3 kn/m2 kn/m2 Stálé zatížení krytina,55 1,35,74 izolace,1 1,35,14 podhled,25 1,35,34 suma stálého,9 1,22 Nahodilé zatížení sníh,45 1,5,68 Celkové zatížení 1,35 1,89 - zatěžovací šířka : 1, m Zatížení krokví na 1 bm : - od střechy 1,35 1,89 - vl.tíha,1 1,2,12 Celkové zatížení na 1 bm krokve : 1,45 1,4 2,1 Nahodilé zat. na 1 bm krokve :,45,68 POSOUZENÍ DŘEVĚNÉHO NOSNÍKU : rozpětí... L = 3,7 m max.ohybový moment... M = 3,44 knm podporové reakce... V = 3,72 kn - Rd = 12, MPa gama =,85 Rd = R*gama = 1,2 MPa Návrh průřezu : b =,1 m h =,16 m Průřezové hodnoty trámu : - plocha... A =,16 m2 - průřezový modul... W = 4,27E-4 m3 - moment setrvačnosti... I = 3,41E-5 m4 Napětí v průřezu : sigma = 8,6 MPa < 1,2 Deformace : - průhyb nos. od všeho zat. y =,1 m <,15 - průhyb nos. od nahodil. zat. y =,3 m <,11 - průhyb limitní celkový y.lim =L/ 25 y.lim =,15 m - průhyb limitní od nahodil.zat y.lim =L/ 35 y.lim =,11 m KROKVE VYHOVUJÍ. tel/fax , , tuma@t-projekt.cz 26
48 POSOUZENÍ VAZNIC, SLOUPŮ A ROZNÁŠECÍHO ROŠTU - vnitřní síly na vazníky byly spočteny programem FEAT 2 Statické schéma konstrukce a stálé zatížení ,,-6. Z X Y Statické schéma a nahodilé zatížení ( sníh, užitné,..) ,,-3. Z X Y tel/fax , , tuma@t-projekt.cz 27
49 Ohybové momenty [knm] e e e e e e e e e e e e e e e e e e e e e Z X Y Normálové ( osové) síly [kn] 7.191e e e e e-3 1.2e e e Z X Y tel/fax , , tuma@t-projekt.cz 28
50 Smykové ( posouvající ) síly [kn] 2.662e e e e e e e e e e e e e e e e e e e e Z X Y Deformace [mm] Z X Y Limitní deformace ocelových nosníků je 74/25 = 29,6 mm tj. více než 28,5 mm... vyhovuje Limitní deformace dřevěných nosníků ( bačkor ) je 35/25 = 14 mm tj. více než 2,3 mm ( 3,8-28,5)... vyhovuje tel/fax , , tuma@t-projekt.cz 29
51 Podporové reakce [kn] Z X Y POSOUZENÍ JEDNOTLIVÝCH PRVKŮ NOSNÉHO ROŠTU A VAZNIC POSOUZENÍ OCELOVÝCH NOSNÍKŮ Materiál: Průřez: Ocel S235 2 x UPE2 Vnitřní síly: N [kn] M2 [knm] Q3 [kn] M3 [knm] Q2 [kn] Tt [knm] Tom [knm] B [knm2] Zatřídění průřezu: epsilon = (235/fy[MPa])^.5 = 1. Zatřídění stěny: d =.173 m tw =.5 m Průřez je namáhán kombinací ohybu a osové síly: alfa =.493 d/tw = ; < 73.71; Třída 1 Zatřídění pásnice: d =.136 m tw =.9 m d/tw = ; < 33.; Třída 1 Průřez spadá do třídy 1 tel/fax , , tuma@t-projekt.cz 3
52 Výpočet smykové únosnosti ve směru osy z Smyková plocha Avz = 1.986E-3 m2 Smyková únosnost průřezu V_plRdz = kn Smyková únosnost při boulení: ve směru osy z: Vnitřní příčné výztuhy nejsou zadány Štíhlost stojiny Beta_w = Mezní štíhlost stojiny Beta_1V = <= 63. Boulení stojiny průřezu nemusí být posuzováno Výpočet únosnosti v ohybu od momentu My Qz+dQz <=.5 * kn ==> "malý smyk" ve směru osy z Qy+dQy <=.5 * kn ==> "malý smyk" ve směru osy y Plastický průřezový modul Wply = 3.54E-4 m3 Moment únosnosti průřezu M_cRdy = 72.3 knm Výpočtový moment únosnosti M_cRdy = 72.3 knm Průřez tuhý v kroucení; nedojde ke klopení Posouzení smykové únosnosti Veličina Zatížení Únosnost Využití Qz + dqz 7.33 kn kn 3.1 % Vyhovuje Qy + dqy.4 kn kn. % Vyhovuje Posouzení kombinace osové síly a ohybových momentů Posudek nejnepříznivější kombinace zatížení : < < 1 ==> Vyhovuje Posouzení štíhlosti Vypočtená štíhlost prutu: Bezpečná štíhlost tažených prutů je 15 Štíhlost je bezpečná 17 ====================================================================== PRŮŘEZ VYHOVUJE ====================================================================== tel/fax , , tuma@t-projekt.cz 31
53 Posouzení dřevěných prvků krovu Norma výpočtu EN Výpočet je proveden podle České národní přílohy. Součinitel γ M pro základní kombinace : 1,3 Součinitel γ M pro mimořádné kombinace : 1, Spodní nosníky - BAČKORY Vstupní data Délka dílce: 3, m Třída provozu: 1 Průřez Název: obdélník 2 x 22 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé, 14,3 15,8,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z =,6 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 3, m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z =,6 m Vzpěrná délka L cr,y = 3, m Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N =, kn; M y = 15,8 knm; M z =, knm; V z = 14,3 kn; V y =, kn Posudek ohybu: Únosnosti: M y,r = 2,849 knm,758 +, =,758 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 42,33 kn,338 < 1 Vyhovuje Posouzení štíhlosti dílce: štíhlost dílce: 47,2 mezní štíhlost: 12, Štíhlost dílce vyhovuje Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 32
54 SLOUPY Vstupní data Délka dílce: 1,5 m Třída provozu: 1 Průřez Název: obdélník 16 x 16 mm, v místě oslabení pro osazení vzpěr účinný průřez 12 x 16 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -21, 7,2 5,4,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 1,5 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 1,5 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 1,5 m Vzpěrná délka L cr,y = 1,5 m Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -21, kn; M y = 5,4 knm; M z =, knm; V z = 7,2 kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 22,91 kn; M y,r = -6,617 knm -,13 + -,816 +, = -,92 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 18,471 kn,39 < 1 Vyhovuje Posouzení štíhlosti dílce: štíhlost dílce: 43,3 mezní štíhlost: 12, Štíhlost dílce vyhovuje Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 33
55 Vaznice Vstupní data Délka dílce: 4, m Třída provozu: 1 Průřez Název: obdélník 16 x 18 mm, v místě oslabení pro osazení vzpěr účinný průřez 12 x 18 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -3,5 3,2 2,5,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 1, m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 2, m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 1, m Vzpěrná délka L cr,y = 2, m Klopení S klopením se nepočítá Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -3,5 kn; M y = 2,5 knm; M z =, knm; V z = 3,2 kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 182,678 kn; M y,r = -6,978 knm -,19 + -,358 +, = -,377 < 1 Vyhovuje Posudek smyku od posouvajících sil: Únosnost: V R = 17,317 kn,185 < 1 Vyhovuje Průřez vyhovuje tel/fax , , tuma@t-projekt.cz 34
56 Vzpěry Vstupní data Délka dílce: 1,4 m Třída provozu: 1 Průřez Název: obdélník 12 x 12 mm Materiál Název: S1 (C24) - jehličnaté Při výpočtu je zohledněn součinitel k h pro zvětšení pevnosti dřeva v tahu a ohybu. Zatížení - vnitřní síly Celkový počet zatěžovacích případů: 1 Zatěžovací Charakter N V 3 M 2 V 2 M 3 případ zatížení [kn] [kn] [knm] [kn] [knm] Zat. případ 1 Dlouhodobé -11,8, 1,18,, Vzpěr Počítá se se vzpěrem Délka úseku pro vzpěr L z = 1,4 m Součinitel vzpěrné délky k z = 1, Délka úseku pro vzpěr L y = 1,4 m Součinitel vzpěrné délky k y = 1, Vzpěrná délka L cr,z = 1,4 m Vzpěrná délka L cr,y = 1,4 m Klopení S klopením se nepočítá Posudek Celkové posouzení Rozhodující zatěžovací případ: Zat. případ 1 Vnitřní síly: N = -11,8 kn; M y = 1,18 knm; M z =, knm; V z =, kn; V y =, kn Posudek kombinace tlaku a ohybu: Únosnosti: N R = 143,879 kn; M y,r = -3,892 knm -,82 + -,33 +, = -,385 < 1 Vyhovuje Štíhlost dílce: 4,4 Průřez vyhovuje KROV A NOSNÝ ROŠT V ČÁSTI "C" VYHOVUJÍ. tel/fax , , tuma@t-projekt.cz 35
57 4. ZÁVĚR Navržené nosné konstrukce vyhovují pro předpokládané zatížení. Při opravě střechy doporučuji odstranit veškeré krycí vrstvy stropu pod půdním prostorem, odkrýt konce stropních trámů a trámy ošetřit likvidačním nástřikem proti dřevokaznému hmyzu a houbám. Po dokončení opravy střechy stropy zateplit tepelnou izolací položenou na stropní konstrukci, aby umístěním stropních trámů do teplého prostředí interiérů podpořilo jejich vyschnutí. Ošetřením stropních trámů nástřikem a umístěním do teplé zóny objektu se prodlouží jejich životnost a oddálí se jejich potřebná výměna. I tak upozorňuji investora, že pokud bude v blízké budoucnosti investovat peníze do oprav a modernizace bytů ve 2.NP, tak je potřeba stávající stropy vyměnit nebo alespoň provést důkladnou opravu. Nové nosné konstrukce objektu musí provádět odborná firma při dodržení všech technologických podmínek a příslušných norem pro jednotlivé konstrukce a za dodržení předpisů bezpečnosti práce. Roudnice n.l., prosinec 217 Zpracoval : ing.miloslav Tůma tel/fax , , tuma@t-projekt.cz 36
