Stropní stojky PEP Ergo Velká únosnost při minimální hmotnosti

Transkript

1 Stropní stojky PEP Ergo Velká únosnost při minimální hmotnosti

2 Vydání PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel. +49 (0) Fax +49 (0) Důležitá upozornění Při používání našich výrobků je nutné dodržovat zákony a předpisy v aktuálním znění platné v zemi, ve které jsou výrobky používány. Technická řešení vyobrazená v tomto prospektu vyplývají z momentální situace na stavbě. Nelze je proto považovat za obecně platná a závazná, obzvláště detaily kotvení či detaily vztahující se k bezpečnosti práce. Podléhají posouzení rizik podnikatelem. Bezpečnostní pokyny a údaje o zatížení je třeba přesně dodržovat. Změny a odchylky je nutné doložit zvláštním statickým posudkem. Technické změny sloužící pokroku vyhrazeny. Omyly, chyby v zápisu a tisku vyhrazeny.

3 Obsah PERI PEP Ergo 2 Nová generace stropních stojek 4 Promyšlené detaily pro bezpečnou manipulaci 6 Promyšlené detaily pro rychlé obedňování 7 Promyšlené detaily pro dlouhou životnost 8 Tabulky 12 Výrobní program 1

4 PERI PEP Ergo Nová generace stropních stojek Stropní stojky PERI PEP Ergo se vyznačují zvýšenou únosností a rozhodujícím řešením mnohých detailů při minimální hmotnosti. Stojky odpovídají evropské normě a jsou schváleny Německým úřadem pro stavební techniku (DIBt). Velká únosnost = méně stojek Kapacitní koeficient definován jako poměr únosnosti a hmotnosti je až o 70 % vyšší než u srovnatelné ocelové stojky. Stojky PERI PEP Ergo splňují předpoklady normy EN 1065 pro třídy zatížení B příp. D nebo E. Max. únosnost činí až 50 kn. Stojka PEP Ergo B-300 váží pouze 13,9 kg a přenese maximálně 30 kn. 2

5 4,00 m 3,50 m 3,00 m 3,00 m 2,51 m 2,25 m 1,97 m 1,96 m B-300 B-350 E-300 E-400 L = 1,97 3,00 m L = 2,25 3,50 m L = 1,96 3,00 m L = 2,51 4,00 m hmotn.: 14,0 kg hmotn.: 15,6 kg hmotn.: 19,4 kg hmotn.: 26,6 kg 5,00 m 4,00 m 3,50 m 3,26 m 2,50 m 2,51 m 2,26 m 1,50 m 1,47 m 0,98 m D-150 D-250 D-350 D-400 D-500 L = 0,98 1,50 m L = 1,47 2,50 m L = 2,26 3,50 m L = 2,51 4,00 m L = 3,26 5,00 m hmotn.: 9,1 kg hmotn.: 13,1 kg hmotn.: 19,7 kg hmotn.: 23,2 kg hmotn.: 30,7 kg 3

6 PERI PEP Ergo Promyšlené detaily pro bezpečnou manipulaci Rychlé obedňování Dráha nastavení, dlouhá 12 cm, minimalizuje potřebu přemísťování G-háků. Také osvědčené, vestavěné měřidlo ve formě vyražených čísel na vnitřní trubce zajišťuje na stavbě efektivní a bezchybnou práci. Bezpečné obedňování Vestavěná zarážka na horním konci stojky, vysoká 10 cm, chrání uživatele před zraněním způsobeným přiskřípnutím. Vestavěné pojistky zabraňují samovolnému vypadnutí vnitřního profilu. 12 cm 10 cm Minimální riziko zranění Vestavěná zarážka vysoká 10 cm chrání uživatele před zraněním způsobeným přiskřípnutím. Vyražené měřidlo Pro rychlé nastavení stojek. Vyražená čísla na vnitřní trubce stojky označují celkovou délku v dm, odečítá se na konci vnější trubky. Snadná manipulace Patentované G-háky jsou ergonomicky vytvarovány a brání sevření. Dlouhá dráha nastavení Dráha nastavení, dlouhá 12 cm, minimalizuje potřebu překolíkování. Jednoduchá logistika Robustní, dobře viditelné a snadno čitelné označení vyražené na deskách hlavy i patky umožňuje rychlé a spolehlivé rozpoznání uložených stojek i uvnitř palety. Trojkřídlá matice Vysoce kvalitní matice s tvrzenou ložnou plochou a trojchodým závitem umožňuje snadné uvolnění i při plném zatížení. Dobře čitelné je vyražené označení délky stojky PEP Ergo. 4

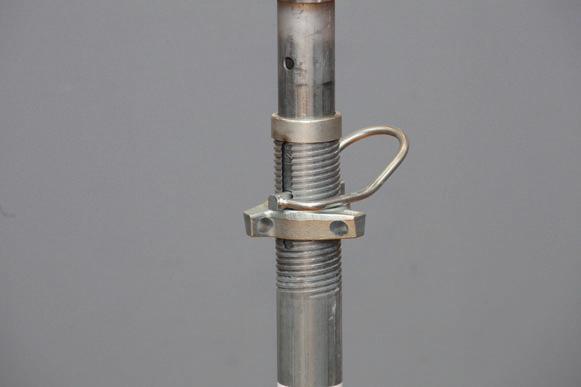

7 Nová stavěcí matice Úderové plošky stavěcí matice určují směr spouštění a zajišťují šetrné spouštění i při maximálním zatížení. Stavěcí matice má vyznačené úderové plošky a předem určuje směr úderu. Stojky PEP Ergo mohou být snadno nastavovány s pomocí neztratné rukojetí. G-háky Tvar patentovaných G-háků spojuje maximální únosnost s optimální funkčností a minimální hmotností. Silný nosný profil a optimalizované zajištění proti vypadnutí. Rovná ložná plocha stavěcí matice pro nejlepší možné uvolňování. Uvolňovací klíč Uvolňovací klíč umožňuje snadné a nehlučné povolení stavěcí matice - i při maximálním zatížení stojky! Ergonomická práce díky zalomeným uvolňovacím klíčům. Bezpečná práce s pomocí háků a uvolňovacího klíče. 5

8 PERI PEP Ergo Promyšlené detaily pro rychlé obedňování Montáž příslušenství Samozřejmostí je garance používání všech hlav PERI a díky stejným koncovým deskám na vnější i vnitřní trubce také možnost jejich osazení na obou stranách. Stavěcí pomůcky Pro postavení do správné polohy je možné jako pomůcky použít univerzální trojnožky, trojnožky PEP Ergo a rámy PRK - PEP. 6

9 PERI PEP Ergo Promyšlené detaily pro dlouhou životnost Dlouhá životnost 100procentní pozinkování všech vnějších ploch prodlužuje životnost stojky. Nová uzavírací matice umožňuje navíc jedinečnou schopnost opravy. Dovoluje jednoduchou a rychlou výměnu defektní vnitřní, popř. vnější trubky nezávisle na sobě. Odolnost Vnitřní trubka končí až za koncovou deskou. To zaručuje, že poškození vnější trubky nebrání pohyblivosti trubky vnitřní. 7

10 Stropní stojky PEP Ergo B Dovolené zatížení ve stojce [kn] dle typových zkoušek délka vytažení [m] PEP Ergo B-300 L = 1,97 3,00 m vnější trubka vnitřní trubka PEP Ergo B-350 L = 2,25 3,50 m vnější trubka vnitřní trubka 2,00 30,0 30,0 2,10 29,8 30,0 2,20 27,0 30,0 2,30 24,6 30,0 30,0 28,6 2,40 23,0 30,0 28,6 28,6 2,50 21,4 30,0 25,5 28,6 2,60 20,3 29,5 23,1 28,3 2,70 19,3 27,4 21,2 28,0 2,80 18,2 24,8 19,8 27,4 2,90 16,9 22,2 18,6 26,0 3,00 15,6 20,2 17,5 24,4 3,10 16,3 22,7 3,20 15,2 20,8 3,30 14,2 19,0 3,40 13,2 17,4 3,50 12,4 15,7 Upozornění: Stojky PERI PEP Ergo B-300 a PEP Ergo B-350 splňují požadavky na únosnost pro třídu stojek B normy DIN EN Všeobecné povolení stavebního dozoru Z Německého úřadu pro stavební techniku. 8

11 Stropní stojky PEP Ergo D Dovolené zatížení ve stojce [kn] dle typových zkoušek délka vytažení [m] PEP Ergo D-150 L = 0,98 1,50 m vnější trubka vnitřní trubka PEP Ergo D-250 L = 1,47 2,50 m vnější trubka vnitřní trubka PEP Ergo D-350 L = 2,26 3,50 m vnější trubka vnitřní trubka PEP Ergo D-400 L = 2,51 4,00 m vnější trubka vnitřní trubka PEP Ergo D-500 L = 3,26 5,00 m vnější trubka vnitřní trubka 1,00 30,0 30,0 1,10 30,0 30,0 1,20 30,0 30,0 1,30 30,0 30,0 1,40 28,4 30,0 1,50 26,4 30,0 35,0 35,0 1,60 35,0 35,0 1,70 32,8 35,0 1,80 30,7 35,0 1,90 29,1 35,0 2,00 28,1 35,0 2,10 27,2 35,0 2,20 26,4 34,0 2,30 25,7 32,3 40,0 40,0 2,40 24,2 29,4 40,0 40,0 2,50 22,4 26,2 40,0 40,0 2,60 37,8 40,0 40,0 40,0 2,70 35,1 40,0 40,0 40,0 2,80 33,0 40,0 40,0 40,0 2,90 31,1 40,0 40,0 40,0 3,00 29,6 40,0 40,0 40,0 3,10 28,1 38,6 37,7 40,0 3,20 26,9 34,7 35,6 40,0 3,30 25,0 31,5 33,7 40,0 40,0 40,0 3,40 23,1 28,6 32,3 40,0 40,0 40,0 3,50 21,2 25,8 30,7 39,3 40,0 40,0 3,60 28,6 35,9 40,0 40,0 3,70 26,7 32,9 40,0 40,0 3,80 24,9 30,2 40,0 40,0 3,90 23,1 27,8 40,0 40,0 4,00 21,4 25,3 40,0 40,0 4,10 39,0 40,0 4,20 36,3 40,0 4,30 33,8 39,0 4,40 31,6 36,7 4,50 29,6 34,3 4,60 27,8 32,1 4,70 26,1 30,1 4,80 24,5 28,2 4,90 23,0 26,4 5,00 21,4 24,7 Upozornění: Stojky PERI PEP Ergo D-150, PEP Ergo D-250, PEP Ergo D-350, PEP Ergo D-400 a PEP Ergo D-500 splňují požadavky na únosnost pro třídu stojek D normy DIN EN Stojky PEP Ergo D-250 navíc splňují třídu stojek B normy DIN EN Všeobecné povolení stavebního dozoru Z pro PERI PEP Ergo D-150 a PEP Ergo D-250. Všeobecné povolení stavebního dozoru Z pro PERI PEP Ergo D-350, PEP Ergo D-400 a PEP Ergo D

12 Stropní stojky PEP Ergo E Dovolené zatížení ve stojce [kn] dle typových zkoušek délka vytažení [m] PEP Ergo E-300 L = 1,96 3,00 m vnější trubka vnitřní trubka PEP Ergo E-400 L = 2,51 4,00 m vnější trubka vnitřní trubka 2,0 50,4 50,4 2,1 50,4 50,4 2,2 50,4 50,4 2,3 50,4 50,4 2,4 50,4 50,4 2,5 48,9 50,4 2,6 46,2 50,3 50,4 50,4 2,7 44,4 48,8 50,4 50,4 2,8 42,5 46,7 50,4 50,4 2,9 40,5 44,0 50,4 50,4 3,0 38,0 39,6 50,4 50,4 3,1 50,4 50,4 3,2 50,4 50,4 3,3 50,4 50,4 3,4 50,4 50,4 3,5 48,1 50,4 3,6 45,4 50,4 3,7 42,1 47,4 3,8 39,1 43,7 3,9 36,2 39,8 4,0 33,1 35,3 Upozornění: Stojky PERI PEP Ergo E-300 a PEP Ergo E-400 splňují požadavky na únosnost pro třídu stojek E normy DIN EN Všeobecné povolení stavebního dozoru Z Německého úřadu pro stavební techniku. 10

13 11

14 Stropní stojky PEP Ergo č. výr. hmot. kg ,000 15,600 9,100 13,100 19,700 23,200 30,700 19,400 26,600 Stropní stojky PEP Ergo Stropní stojka PEP Ergo B-300 Stropní stojka PEP Ergo B-350 Stropní stojka PEP Ergo D-150 Stropní stojka PEP Ergo D-250 Stropní stojka PEP Ergo D-350 Stropní stojka PEP Ergo D-400 Stropní stojka PEP Ergo D-500 Stropní stojka PEP Ergo E-300 Stropní stojka PEP Ergo E-400 Ocelové stropní stojky. D min. L max. L Ø 60, Ø 60, Ø 60, Ø 60, Ø 71, Ø 76, Ø 83, Ø 76, Ø 83, Upozornění Dovolené zatížení viz Tabulky PERI. Ergo B Ø14 Ø7 Ø Ergo D min L max L Ø Ø7 Ø40 Ergo E D ,810 Trojnožka PEP Ergo, poz. Pomůcka pro stavění stojek PEP Ergo o Ø mm

15 Stropní stojky PEP Ergo č. výr. hmot. kg ,170 Univerzální trojnožka, poz. Pomoc při stavění stropních stojek s průřezem Ø mm a 120 x 120 mm. Možno použít i se stropními stojkami MULTIPROP MP a všemi stropními stojkami s patkami MP ,700 13,900 15,900 17,800 19,200 20,100 Rámy PRK - PEP, ocelové Rám PRK 62,5 PEP Rám PRK 75 PEP Rám PRK 100 PEP Rám PRK 120 PEP Rám PRK 137,5 PEP Rám PRK 150 PEP Ztužovací rámy pro stojky PEP. S neztratným klínovým uzávěrem. L X Upozornění L = celková délka X = osová vzdálenost 500 X L ,700 15,300 15,400 15,600 16,100 16,300 17,700 18,700 Rámy PRK - PEP Rám PRK 180 PEP Rám PRK 200 PEP Rám PRK 201,5 PEP Rám PRK 210 PEP Rám PRK 225 PEP Rám PRK 230 PEP Rám PRK 266 PEP Rám PRK 296 PEP Ztužující rámy pro stojky PEP. S neztratným klínovým uzávěrem. L X Upozornění L = celková délka X = osová vzdálenost 500 X L 13
