Systém podlahového vytápění UPONOR MINITEC. zalitý tekutou stěrkou NOVOPLAN MAXI. od firmy MAPEI

Transkript

1 Systém podlahového vytápění UPONOR MINITEC zalitý tekutou stěrkou NOVOPLAN MAXI od firmy MAPEI

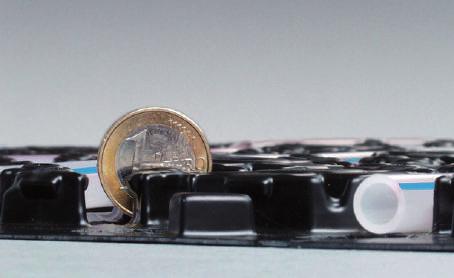

2 UPONOR MINITEC Uponor systém Minitec Rychlá instalace, krátká doba zprovoznění: Uponor Minitec Vám nabízí více výhod. Systémovou desku Uponor Minitec PEX a 9,9x1,1 mm je možné instalovat na každý typ podlahy. Díky malé tlouštce je tento systém zvlášt vhodný pro instalaci do stávajících budov. Výhody systému Uponor Minitec Ideální pro úpravu stávajících budov podlahovým vytápěním. Vhodný k přímé instalaci na potěry nebo dlažby. Nízkonákladová instalace systémové desky a potrubí. Ihned po instalaci je systémová deska pochůzná. Krátká doba zprovoznění. Nízká teplota topné vody. Možnost přímé instalace na stávající topný systém A A 1 A 2 B C C 1 D D 1 D 2 Samolepicí obvodová dilatačná páska Uponor Minitec systémová deska Uponor trubka PE - Xa 9,9 x 1,1mm Stávající podlaha Dlažba/betonová podlaha Dřevěná trámová podlaha Penetrační nátěr Mapei Eco Prim T Tekutá směs Mapei Novoplan Maxi Dokončující samonivelační hmota dle podkladu a souvrství ( Ultraplan Eco, dřevěný podklad Fiberplan) Parketová/laminátová podlaha s přídavnou oddělující vrstvou nebo lepená s použitím pružného lepidla na parkety Mapei Ultrabond P990 1K Dlažba lepená s použitím deformovatelného cementového lepidla Mapei Ultralite S1 Koberec nalepený s použitím univerzálního lepidla Mapei Mapecryl Eco 2

3 Postup osazení systémových desek UPONOR MINITEC Oblepení všech svislých konstrukcí obvodovou páskou Spojování instalačních systémových desek Uponor Minitec Systém uložení systémových desek a osazení dilatačních profilů. Instalace potrubí Uponor Minitec systémová deska Materiál polystyrén Max.zatížení (včetně směsi) 5,0 kn/m2 Rozestup trubek Vz 5, 10, 15 Rozměry systémové desky Minitec 1120 mm x 720 mm (d x š) Celková tloušťka 12 mm Typ systému mokrý systém* Objemový podíl nivelační vrstvy (při tloušťce vrstvy 15 mm) *na stávající vrstvě pro rozložení zatížení Vz 5 Vz 10 Vz 15 cca 12,4 l/m 2 cca 13,2l/m 2 cca 13,5 l/m 2 3

4 Aplikace nivelační hmoty NOVOPLAN MAXI na UPONOR MINITEC 1 Podklad pod podlahové vytápění musí být suchý, rovný, hladký, nosný, tuhý a čistý. Podklad může tvořit: samonivelační stěrka, betonový potěr, příp. podlahové desky přišroubované k podkladu. 2 Na podklad naneste před nalepením topných rohoží Uponor přípravek Eco Prim T. 3 Všechny svislé konstrukce oblepíme obvodovou dilatační páskou. Dilatační páska musí vždy přesahovat výšku horní hrany podlahové krytiny. 4 Na vyrovnanou podlahu položíme topný systém Minitec Uponor. Z rubové strany je na rohoži vrstva lepidla, která po položení zabezpečí stabilitu celého systému. 5 Systém Minitec je vhodný pro všechny možné tvary místností. Instalace potrubí je velmi jednoduchá, je schopný ji instalovat i jeden pracovník. 6 Hmotu lijeme ručně nebo strojně, nejprve zalijeme s použitím tekuté vyrovnávací hmoty Mapei Novoplan Maxi těsně povrch rohože a počkáme, až hmota otvory v rohoži vyplní nosnou vrstvu. 7 Jakmile nivelační hmota pronikne do nosné vrstvy můžeme v druhém kroku dolít vyrovnávací hmotu Mapei Novoplan Maxi a pomocí hladítka vytvořit rovnou a homogenní vrstvu. 8 Ihned po aplikaci druhé vrstvy vyrovnávací hmoty povrch uhladíme dlouhým hladítkem. 9 Hotovou vyrovnávací vrstvu necháme předepsanou dobu vytvrdnout a chráníme ji před nežádoucími účinky slunečního záření a větru, aby nedošlo k příliš rychlému vysychání a vzniku smršťovacích trhlin. 4

5 Mapei vyrovnávací hmota NOVOPLAN MAXI K zalévání topných systémů Zvláště vysoká tepelná vodivost λ = 1,727 W/mK K vyrovnání nerovných podkladů Univerzální a mnohostranné použití Použití v interiéru Rychlý postup prací, pochůzný cca po 3 hodinách Vlastnosti Rychletvrdnoucí, vlákny vyztužená, velmi tekutá vyrovnávací hmota. Použití Pouze v interiéru Na instalaci všech typů vytápěných podlah. Vyrovnání podlah v tloušťce vrstvy od 3 do 40 mm. Díky speciálnímu složení jsou topné podlahy vyrovnané s použitím Novoplanu Maxi charakteristické vysokou tepelnou účinností a nízkou setrvačností. Vhodný na podlahové vytápění a zatížení nábytkem s kolečkami. Technické údaje (při teplotě 23 C a rel. vlhkosti vzduchu 50 %) Spotřeba cca 1,8 kg/m 2 Doba tuhnutí min. Tloušťka vrstvy 3-40 mm Zpracovatelnost min. Pochůznost po cca 3 hod Čekací doba před instalací krytiny u keramiky a přírodního kamene, 2 dny na každý cm tloušťky u krytiny citlivé na vlhkost Spotřeba vody 4,0-4,5 l na 25 kg pytel výrobku 5
