1 Ing. Radovan Novotný Vesecká 97, Liberec 6, tel : , IČO Stavba : Navýšení kapacity MŠ Husova Stupeň : Dokumentace k výběru dodavatele Změně využití stávajících prostor Objednatel : Statutární město Liberec Nám. Dr. E. Beneše 1 Liberec 1 T E C H N I C K Á Z P R Á V A Vypracoval : V Liberci 07/2011 Ing. Radovan Novotný

2 OBSAH : A. Účel objektu B. Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav v okolí objektu, včetně řešení přístupu a užívání osobami s omezenou schopností pohybu a orientace C. Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění D. Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na orientace a jeho požadovanou životnost E. Tepelně technické vlastnosti stavebních konstrukcí výplní otvorů F. Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu G. Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků H. Dopravní řešení I. Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření J. Dodržení obecných požadavků na výstavbu A. Účel objektu Název stavby : Navýšení kapacity MŠ Husova Místo stavby : obec Liberec, K.Ú. Liberec p.p.č.774 Kraj : Liberecký Investor : Statutární město Liberec Nám. Dr. E. Beneše 1 Liberec 1 Projektant : Odpovědná osoba: Ing. Radovan Novotný Autorizovaný projektant v oboru PS Vesecká 97 Liberec 6

3 - Milan Klogner - ZTI - Martin Pelc Elektro A. Účel objektu Navržená přestavba řeší úpravu stávající části 1.P.P 2.N.P. areálu MŠ Husova,v částech sociálních zázemí a stávajících heren formou propojení prostor a sloučení funkcí leháren a heren, čímž dojde k navýšení počtu míst v předškolském zařízení. B. Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav v okolí objektu, včetně řešení přístupu a užívání osobami s omezenou schopností pohybu a orientace Rekonstrukce a přestavba ponechává stávající vnější vzhled objektu bez výraznějších změn. Vnitřní dispozice upravuje tak, aby vyhovovaly z hlediska provozního a hygienického provozu mateřské školy navýšení kapacity o 11 dětí. Zanechává stávající nosné konstrukce beze změn a prostor člení pouze jednotlivými příčkami a prvky interieru. V rámci provozního řešení počítá rekonstrukce se všemi stávajícími vstupními medii elektro, voda, kanalizace, a upravuje jejich řešení pro současné potřeby. V rámci úpravy 1.P.P. navrhuje projekt změnu využití stávajících prostor garáže a kanceláře na čekárnu, místnost pro zraková cvičení dětí se zrakovými vadami, včetně sociálního zázemí. C. Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Veškeré plochy, jak venkovní tak vnitřní zůstávající beze změn. Předpokládané navýšení nových míst 11 žáků D. Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na orientace a jeho požadovanou životnost 2.1. Bourací práce Před započetím demoličních prací budou veškeré vnitřní přípojky v bouraných částech odpojeny. V rámci stavby se jedná o drobné bourací práce, spočívající ve svěšení stávajících křídel dveří, vybourání jejich rámů a zárubní.dále bude provedeno vybourání otvoru v dělících stěnách, stávajících vestavěných skříní(dřevěných), které slouží jako skladové prostory.

4 Veškeré vybourané materiály budou neprodleně vyváženy z prostoru demolované stavby, tříděny dle požadavků zákona o odpadech a katalogu odpadů a odváženy na skládku, nebo recyklovány Stěnové konstrukce Nosné konstrukce objektu Hlavní nosnou stávající konstrukci objektu tvoří zděný stěnový systém z CP na MVC. Staticky nosná konstrukce nevykazuje v současné době žádné poruchy. V rámci dozdívek po vybouraných konstrukcích dle výkresu bouracích prací budou dozdívky provedeny ze stejného materiálu, jako je materiál bouraných stěn. Předpoklad je keramické tvárnice POROTHERM, nebo HELUZ. Dále budou provedeny konstrukce nových stěn, a to ze systému POROTHERM 11,5mm Podlahové konstrukce V rámci stavebních pracích bude podlaha upravena do požadované povrchové úpravy, a to přestěrkováním a úpravou stávajícíh podkladů a pokládkou nových povrchů podlah. V nově prováděných místnostech bude provedena keramická dlažba s koeficientem kluzu dle níže popsané tabulky, položená do flexibilního lepidla a spárovaná flexibilní spárovací hmotou. V prostoru sociálního zařízení 1.P.P. bude pod dlažbu provedeny stěrková izolace. Ve vstupu zádveří 1.P.P. bude položena čistící zóna. Min. BGR 181 pro protiskluznou úpravu podlah: - Vstupy uvnitř budovy R9 - Vnější vstup do budovy R11 nebo R10V4 - Vnitřní schodiště R9 - Vnější schodiště R11 nebo R10 V4 - Sanitární prostory R10 - Prostory přípravy jídla R12 V Malby a nátěry Nátěry sádrokartonů budou provedeny nátěrem např. KERAPAS 2000, nebo Hetline v barvě bílé Výplně otvorů - Dveře - Vnitřní dveře byly navrženy od výrobce SAPELI FEST, do plechové šroubované zárubně Obklady a úpravy stěn Obklady stěn budou provedeny na výšku 2,0m 2,1m, vždy na úroveň nadpraží dveří, venkovní rohy olištovány, vnitřní rohy provedeny bez lištování.

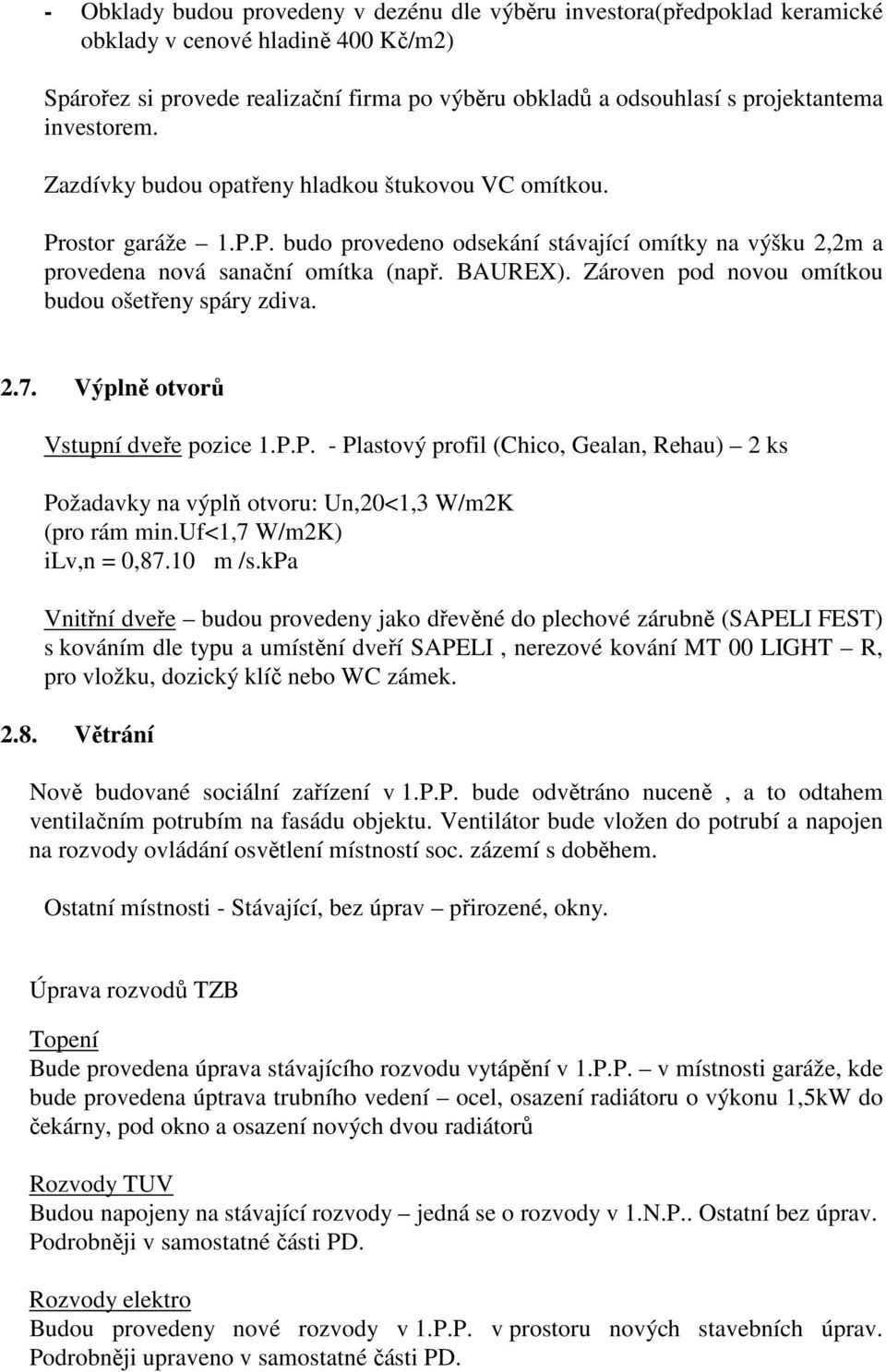

5 - Obklady budou provedeny v dezénu dle výběru investora(předpoklad keramické obklady v cenové hladině 400 Kč/m2) Spárořez si provede realizační firma po výběru obkladů a odsouhlasí s projektantema investorem. Zazdívky budou opatřeny hladkou štukovou VC omítkou. Prostor garáže 1.P.P. budo provedeno odsekání stávající omítky na výšku 2,2m a provedena nová sanační omítka (např. BAUREX). Zároven pod novou omítkou budou ošetřeny spáry zdiva Výplně otvorů Vstupní dveře pozice 1.P.P. - Plastový profil (Chico, Gealan, Rehau) 2 ks Požadavky na výplň otvoru: Un,20<1,3 W/m2K (pro rám min.uf<1,7 W/m2K) ilv,n = 0,87.10 m /s.kpa Vnitřní dveře budou provedeny jako dřevěné do plechové zárubně (SAPELI FEST) s kováním dle typu a umístění dveří SAPELI, nerezové kování MT 00 LIGHT R, pro vložku, dozický klíč nebo WC zámek Větrání Nově budované sociální zařízení v 1.P.P. bude odvětráno nuceně, a to odtahem ventilačním potrubím na fasádu objektu. Ventilátor bude vložen do potrubí a napojen na rozvody ovládání osvětlení místností soc. zázemí s doběhem. Ostatní místnosti - Stávající, bez úprav přirozené, okny. Úprava rozvodů TZB Topení Bude provedena úprava stávajícího rozvodu vytápění v 1.P.P. v místnosti garáže, kde bude provedena úptrava trubního vedení ocel, osazení radiátoru o výkonu 1,5kW do čekárny, pod okno a osazení nových dvou radiátorů Rozvody TUV Budou napojeny na stávající rozvody jedná se o rozvody v 1.N.P.. Ostatní bez úprav. Podrobněji v samostatné části PD. Rozvody elektro Budou provedeny nové rozvody v 1.P.P. v prostoru nových stavebních úprav. Podrobněji upraveno v samostatné části PD.

6 Rozvody VZT Budou provedeny nově v prostoru sociálního zázemí a vyvedeny na fasádu. Slaboproudé rozvody Viz samostatná část PD. E. Tepelně technické vlastnosti stavebních konstrukcí výplní otvorů Stávající, bez úprav. F. Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Způsob založení objektu se nemění a změnou provozu nedojde k přitížení konstrukcí. Užitné zatížení bylo v době výstavby uvažováno pro mateřskou školu. G. Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků a) Posouzení z hlediska ochrany povrchových a podzemních vod Odpadní vody budou napojeny na stávající rozvod splaškové kanalizace, která je připojena do veřejné kanalizační sítě. b) Posouzení z hlediska zatížení okolí hlukem Při stavbě ani užívání nových objektů nedojde k zatížení okolí hlukem. V rámci užívání nedojde k překročení limitů dle vyhlášky 148/2006 Sb. c) Posouzení z hlediska ochrany ovzduší Při provozu ani při stavbě neunikají do ovzduší žádné nebezpečné látky. b) Posouzení z hlediska odpadového hospodářství Odpady vzniklé při výstavbě Odpady vzniklé při stavbě jsou odpady skupiny č.15 Odpadní obaly a skupiny č. 17 Stavební a demoliční odpady. Stavební odpad a obaly budou skladovány ve velkoobjemových kontejnerech se zajištěním ochrany proti úniku (ztrátě) skladovaných odpadů. Recyklovatelné odpady budou tříděny skladovány odděleně, odvoz do sběrných surovin nebo k recyklaci. Výkopek zeminy ze zemních prací bude opětovně použit na zához, přebytek bude deponován na určenou skládku. Skrytá ornice bude použita zpět pro terénní a sadové úpravy. Bilance odpadů vzniklých při provádění stavby :

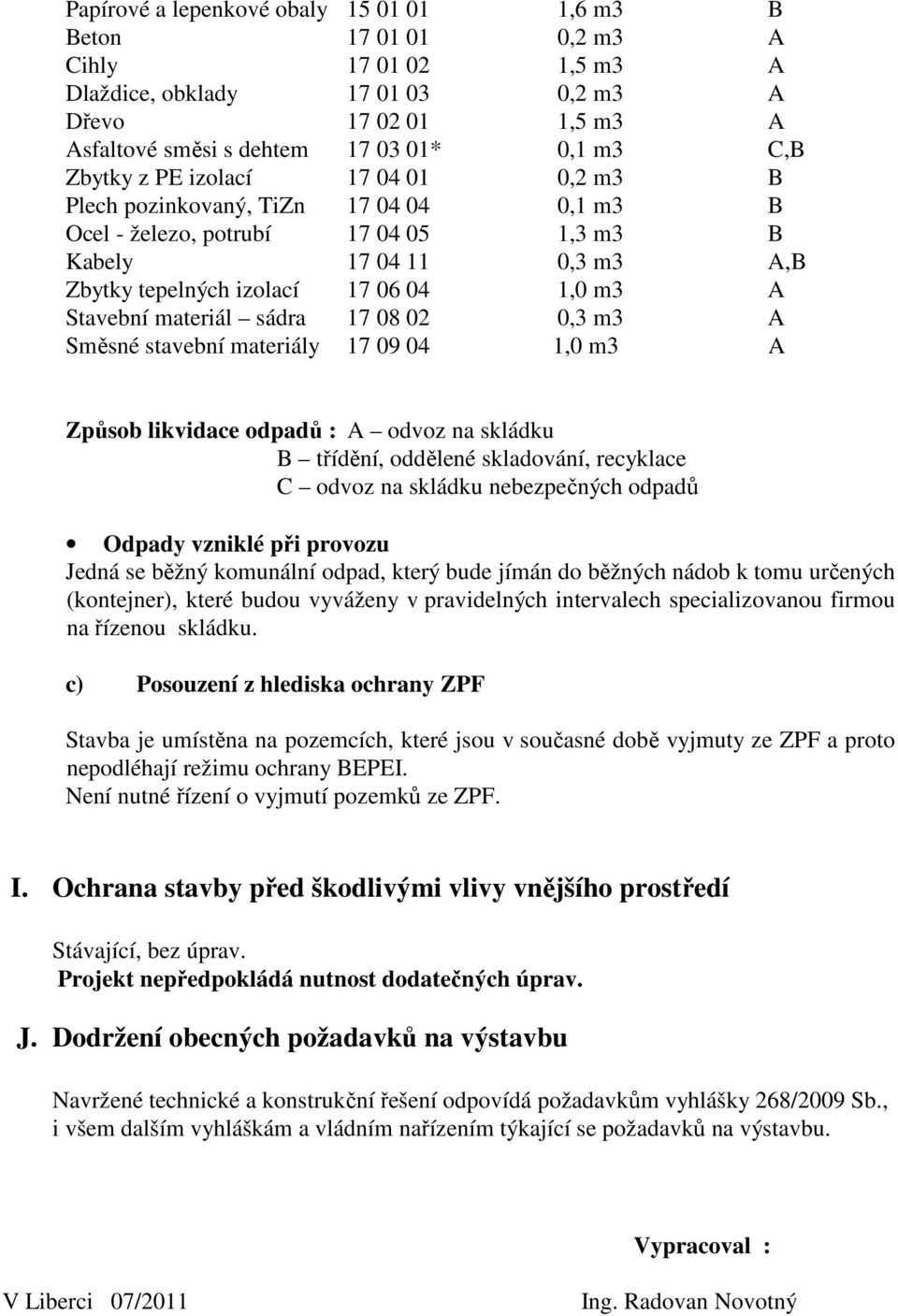

7 Papírové a lepenkové obaly ,6 m3 B Beton ,2 m3 A Cihly ,5 m3 A Dlaždice, obklady ,2 m3 A Dřevo ,5 m3 A Asfaltové směsi s dehtem * 0,1 m3 C,B Zbytky z PE izolací ,2 m3 B Plech pozinkovaný, TiZn ,1 m3 B Ocel - železo, potrubí ,3 m3 B Kabely ,3 m3 A,B Zbytky tepelných izolací ,0 m3 A Stavební materiál sádra ,3 m3 A Směsné stavební materiály ,0 m3 A Způsob likvidace odpadů : A odvoz na skládku B třídění, oddělené skladování, recyklace C odvoz na skládku nebezpečných odpadů Odpady vzniklé při provozu Jedná se běžný komunální odpad, který bude jímán do běžných nádob k tomu určených (kontejner), které budou vyváženy v pravidelných intervalech specializovanou firmou na řízenou skládku. c) Posouzení z hlediska ochrany ZPF Stavba je umístěna na pozemcích, které jsou v současné době vyjmuty ze ZPF a proto nepodléhají režimu ochrany BEPEI. Není nutné řízení o vyjmutí pozemků ze ZPF. I. Ochrana stavby před škodlivými vlivy vnějšího prostředí Stávající, bez úprav. Projekt nepředpokládá nutnost dodatečných úprav. J. Dodržení obecných požadavků na výstavbu Navržené technické a konstrukční řešení odpovídá požadavkům vyhlášky 268/2009 Sb., i všem dalším vyhláškám a vládním nařízením týkající se požadavků na výstavbu. Vypracoval : V Liberci 07/2011 Ing. Radovan Novotný
