2 TERMINOLOGIE Na našem území se lehké obvodové pláště začaly objevovat na přelomu šedesátých a sedmdesátých let minulého stole@. Původně užívaný název závěsová stěna vychází z ne zcela ideálního překladu anglického curtain wall. Poprvé byl použit v publikaci: Světla Franců: Závěsové stěny, SNTL Praha Tento termín se používal ještě koncem let sedmdesátých, následně byl nahrazen výrazem lehký obvodový plášť (LOP) LOP je definován jako fasádní konstrukce, která plní všechny požadavky na obvodovou stěnovou konstrukci kladené, kromě funkce nosné

3 Podle vztahu k nosným konstrukcím: - vestavěné LOP - předsazené LOP ZÁKLADNÍ ROZDĚLENÍ LOP Vestavěný LOP je zabudován mezi stropní konstrukce, svislé nosné konstrukce nebo kombinuje obě předchozí možnoso CharakterisOckým rysem je členitost fasády, nevýhodou nutnost řešení tepelných mostů ve styku LOP a nosných prvků objektu Předsazený LOP má výrazně plošný charakter, není třeba řešit kolizní body s nosnými konstrukcemi

4 ZÁKLADNÍ ROZDĚLENÍ LOP Podle technického a technologického řešení - rastrové LOP - modulové LOP Rastrové (roštové) LOP se montují přímo na místě jejich zabudování z jednotlivých prvků převážně tyčového nebo plošného charakteru. Hlavní nevýhodou je vysoká staveništní pracnost Modulové (panelové) LOP se montují z velkoplošných, předem průmyslově vyrobených prvků Výhodou je vysoká kvalita a rychlá montáž na stavenišo. Specifická technická řešení: - lehké sendvičové pláště - dvojité klima fasády

5 HISTORICKÝ VÝVOJ MoOvací byla snaha o zprůmyslnění stavebnictví, vedoucí ke zvýšení produkovity a kvality prostřednictvím lehké prefabrikace, a to jak dílcové, tak i prostorové. Ideovými lídry K. Janů, J. Štursa a J. Voženílek. V roce 1967 byl zřízen Obor stavebního strojírenství a lehké prefabrikace a zpracována Koncepce lehké prefabrikace do roku Vzniklo i GŘ Stavebního strojírenství a lehké prefabrikace. Návrh a výroba LOP jako individuální zakázková akce (např. hotel na Ještědu, Makromolekulární ústav ČSAV Praha, ÚTB Praha, areál ČVUT v Praze-Dejvicích, ústředí ČST v Praze a podobně), výrobci např. : Ocelové konstrukce, n.p.žilina, Závody umělecké kovovýroby n.p. (ZUKOV) Praha, Kovohutě Břidličná

6 HISTORICKÝ VÝVOJ V rámci systémů lehké prefabrikace vznikaly i typizované prvky LOP Nejrozšířenějším seriově vyráběným typem obvodového pláště, byl Panelový systém OD-OO1, vyráběný firmou Závody stavební prefabrikace BoleOce nad Labem. odtud boleocký panel Další výrobci: - Železniční bytová výstavba n.p. Praha systém OMEGA (včetně ocelových prvků konstrukční soustavy OMEGA) - Rudné doly n.p. Jeseník Systém KORD B (uzavřená prvková stavebnice nosné OK plus LOP) V pozdějším období se montovaly i licenční obvodové pláště typu FEAL VAR M3 a Sidalvar, dodavatel Sedlčanské strojírny, n.p.

7 PŘÍKLADY TYPIZOVANÝCH LOP OD-001 Panelový typ s rámovou nosnou konstrukcí z ocelových tenkostěnných profilů Skladba neprůhledné čáso: - vnitřní plášťová deska (DTD, asbestocement) - rohož z minerálních vláken v plastové folii - odvětrávaná vzduchová mezera - vnější plášťová deska (tvrzené smaltované sklo) Otvorové výplně: - klasická zdvojená dřevěná okna (alt. s dorazy z hliníkových profilů) - variantně kombinovaná oka dřevo-hliník nebo kovová okna Tepelně technické parametry: - neprůhledná část U = 0, 50 W/m2K - otvorová výplň U = 3,49 W/m2K

8 OD-001 PŘÍKLADY TYPIZOVANÝCH LOP

9 OD-001 PŘÍKLADY TYPIZOVANÝCH LOP

10 OD-001 PŘÍKLADY TYPIZOVANÝCH LOP

11 OD-003 Jedná se o roštovou variantu OD-001 PŘÍKLADY TYPIZOVANÝCH LOP

12 KORD-B PŘÍKLADY TYPIZOVANÝCH LOP Jedná se o plášť rastrového typu se svislými nosnými prvky z pozinkovaného ocelového plechu Skladba neprůhledné čáso: - sádrokarton - DTD - čedičová vata v PVC folii - Akulit - pozinkovaný ocelový plech Otvorové výplně: Ocelová otočná okna typu ALFE

13 KORD-B PŘÍKLADY TYPIZOVANÝCH LOP

14 FSv ČVUT PŘÍKLADY ATYPICKÝCH LOP

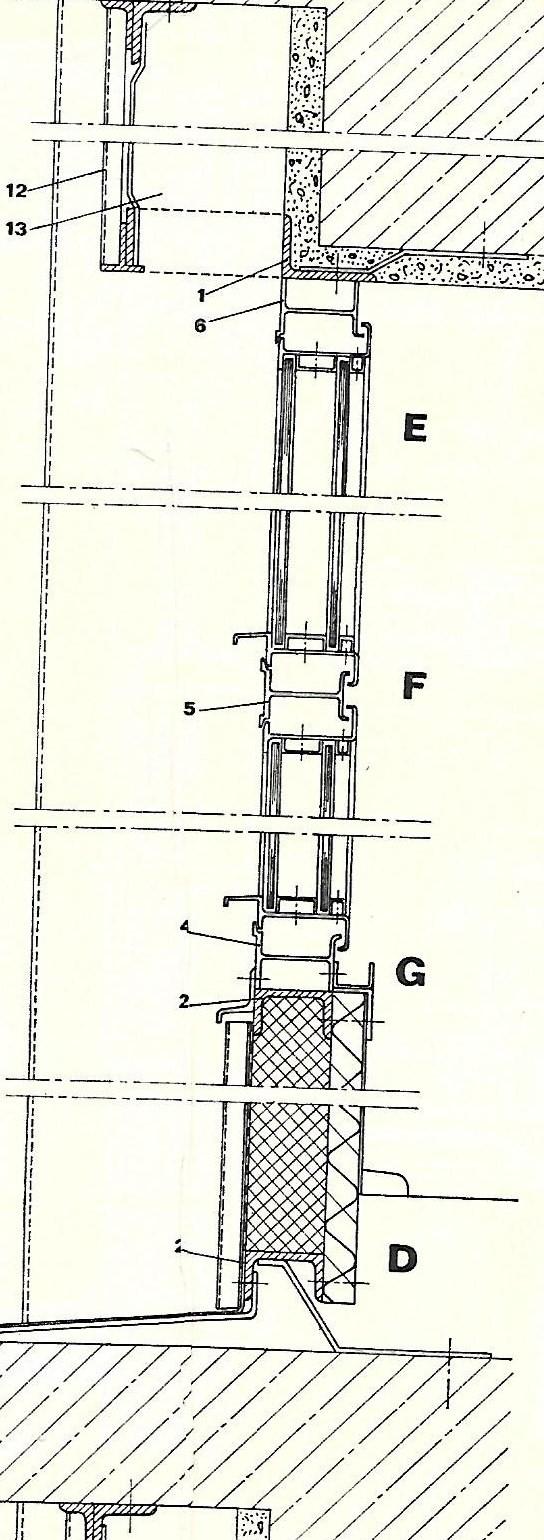

15 FSv ČVUT PŘÍKLADY ATYPICKÝCH LOP

16 FEL ČVUT PŘÍKLADY ATYPICKÝCH LOP

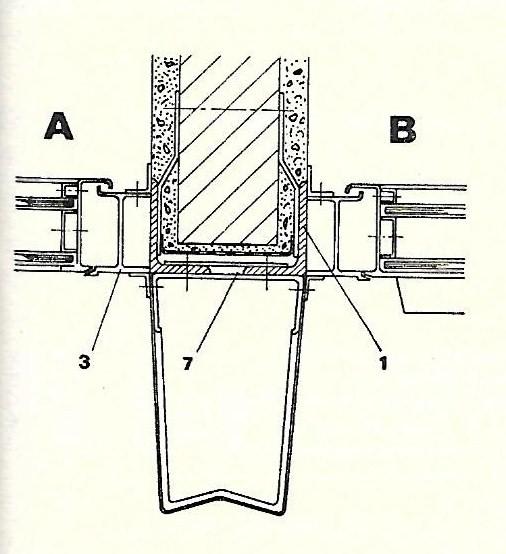

17 FEL ČVUT PŘÍKLADY ATYPICKÝCH LOP

18 UTB Praha PŘÍKLADY ATYPICKÝCH LOP

19 To byla minulost. A aktuální budoucnost? ČIIRK ČVUT
