1 POPIS STANDARDU CEN TC278/WG4 Oblast: TTI Zkrácený název: Zprávy přes stacionární systémy Norma číslo: Norma název (en): Traffic and Traveller Information (TTI) Messages via Media- Independent Stationary Dissemination Systems: - Graphic Data Dictionary for Pre-trip and In-trip Information Dissemination Systems Norma název (cz):dopravní a cestovní informace (TTI) šíření Zpráv prostřednictvím stacionárních systémů nezávislých na mediích: Slovník grafických dat (dopravních a informačních značek) pro systém šíření informací před a za jízdy Působnost: CEN, ISO Stadium: DRAFT Datum: 2000 Počet stran: 177

2 1. Úvod Tento standart slouží k specifikaci proměnného dopravního značení s případnými doplňujícími informacemi a informačním značením pro potřeby řidičů. Dopravní značky, informační značky, texty nebo piktogramy jsou zvoleny tak, aby k jejich porozumění nebyla potřebná znalost jazyka a znalost místních zvyklostí. Uživatel dostává informace o jejich nastavení prostřednictvím operátorů TTI systému jako TMC center řízení dopravy, center dopravních informací (TIC) a operátor (provider) je doplňuje o přidávané hodnoty podle požadavku uživatele v souladu se zásadami TTI. Prvky grafických značek a dat : celý název piktogramu, definice piktogramu, kódy použité pro piktogramy, atributy piktogramu, piktogram (vytvářen podle místních zvyklostí). Standardizované položky jsou stejné jako prvky grafických značek a dat vyjma položky piktogram. Vytvářejí databázi v TTI systému. Vytváření povelu: Data prvků jsou uložena v databázi TIC. Grafická informační data budou kódována předem a zaznamenána do databáze. Povely potom budou vybaveny podle tohoto předběžného standardu jednoduše generováním symbolu z databáze TIC. Legenda k Obr. 1, který naznačuje architekturu šíření TTI informací: TTI řídicí systémy (TTI System Operators): centrum dopravního řízení (Traffic Management Centres (TMC)), centrum dopravního informací (Traffic Information Centres (TIC)), centrum informací o parkování (Parking Information Centres (PIC)), centrum veřejné dopravy (Public Transport Centres (PTC)), přidávané hodnoty operátorem (Value-Added Service Providers (VASP)) další. Systémová prostředí (Media Systems): palubní jednotky (On-board Units (OBU)), proměnné značení (Variable Message Signs (VMS)), osobní počítače (Personal Computers (PC)), veřejně přístupné terminály (Public Access Terminals (PAT)), další. 2 z 5

3 Obr. 1 Architektura systému šíření TTI 2. Navazující standardy V této kapitole jsou uvedeny navazující standardy: DATEX: Introductory User Guide to DATEX-Net Specifications for Interoperability [Úvodní uživatelská příručka do specifikací sítě DATEX], DATEX-Net Specifications for Interoperability (dodatek 1 pojmový model značení (Conceptual Data Models), dodatek 2 DATEX EDIFACT Message), DATEX; Dopravně/cestovní slovník značení (Traffic/Travel Data Dictionary), ISO/TC154/9735: Předávání elektronických dat pro administrační výbor a dopravu, pravidla syntaxe na aplikační úrovni (Electronic Data Interchange For Administration Committee and Transport (EDIFACT), Application level syntax rules), ISO/ : Kódy států (Country Code Values). Týká se metody celkové klasifikace: Konečná usnesení a vztahující se dokumenty ( Final Act and Related Documents ) ustanovené na konferenci United Nations Conference on Road Traffic (UNCRT). Týká se jmen a definicí dopravního značení: OSN (U.N.) značení (viz metody celkové klasifikace), Francouzské značení (French Signs) SETRA - Arrete Du 24 Novembre 1967 relàtif à la signalisation des routes et autoroutes, Japonské značení (Japanese Signs), Národní standard pro dopravní značení ( National Installation Standards on Traffic Signs ) spojený rs prováděcími předpisy pro silniční právo a intenzitou dopravy (1986), 3 z 5

4 U.S.A. značení (Signs) Národní standard pro řízená dopravní zařízení, revize část 2 ( National Standards for Traffic Control Devices; Revision of the Manual on Uniform Traffic Control Devices (MUTCD) Part 2 ). Týká se atributů pro třídění automobilů jako dopravního značení: CEN prenv/278/8/15 RTTT Traffic and Travel Data Dictionary Part 1: General, Definitions, Entities, Attributes [Slovník pro dopravní a cestovní značení část 1: Základní definice, položky, atributy]. 3. Vymezení oboru V této kapitole jsou uvedeny základní zkratky používané v textu při popisu GDD (slovník grafického informačního značení, Graphic Data Dictionary) a při vysvětlení architektury systému šíření TTI. 4. Struktura dokumentu V kapitole je popsána struktura dokumentu. 5. Grafický slovník dopravního značení a dat V této kapitole je nejprve naznačen tok dat grafického značení a role slovníku (GDD, viz Obr. 2). Struktura je založena na systému šíření TTI (viz obr. 1). Informační značení se člení na: dopravní značení, grafická informace o službách, možnostech ubytování, kulturních památkách apod. pro cestující, grafická informace o vnějších a silničních podmínkách. Standardizované položky v tomto předběžném evropském standardu jsou: celý název piktogramu, definice piktogramu, kódy použité pro piktogramy, atributy piktogramu. Struktura dat pro každou položku GDD je naznačena na Obr. 3. Uvedení kódovacích pravidel překračují rámec této anotace. Grafický slovník dopravního značení a dat pro konkrétní případy značení je uveden v Dodatku A. 4 z 5

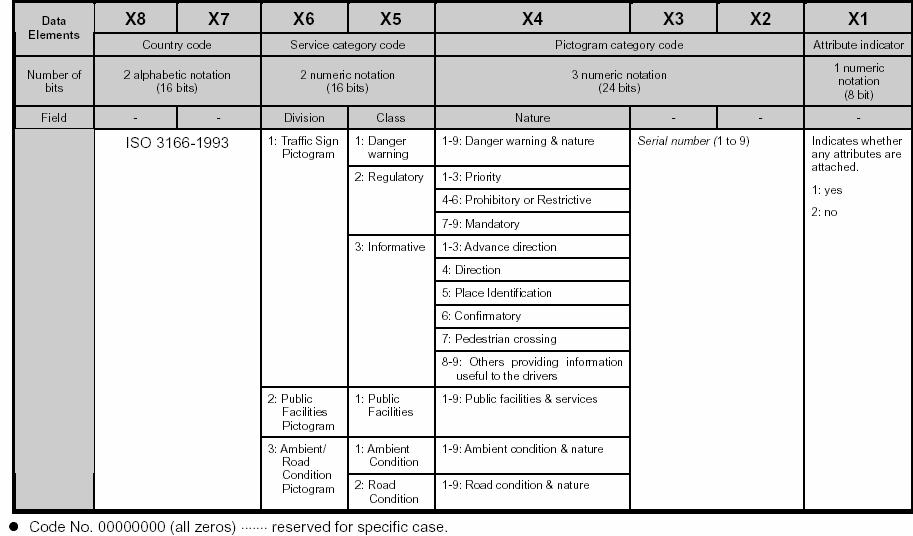

5 Obr. 2 Tok a obsah grafických dat v TTI zprávě Obr. 3 Struktura dat GDD 6. Dodatky Dodatek 1: Seznam atributů GDD (normováno), Dodatek 2: Slovník dopravního značení (informativní), Dodatek 3: Příklady nastavení atributů u GDD (informativní), Dodatek 4: Seznam kódování směrování dopravních proudů (normováno). 5 z 5
