1 Kabelový nosný systém KATALOG B SOLACE GROUP

2 Povrchové úpravy prvků KNS SOLACE Galvanické zinkování - je elektrolytické vylučování a navázání zinku v tloušťce povlaku 5-15 μm, používané především na spojovací materiál, menší ocelové díly, nebo díly svařované. Sendzimirické zinkování - je kontinuální zinkování pásu za studena válcovaného ocelového plechu, který průběžně prochází zinkovou lázní a dosahuje tloušťky vrstvy μm. Žárové zinkování ponorem - provádí se ponořením prvku do zinkové lázně o teplotě přibližně 4 C. To zajistí, že zinková vrstva není jen nanesena na oceli, ale na jejím povrchu dochází k prolnutí obou materiálů a vzniká zde odolná a pevná vrstva jejich slitiny. Tloušťka vrstvy je μm a odvíjí se především od tloušťky základního materiálu. U vybraných prvků je možné na zakázku garantovat 80 μm zinkové vrstvy. Nerez - chromniklová austenitická ocel nerezová A2 nebo A4. Nerez DIN AISI A L A L Zinek a prášková barva - základní vrstva zinku s následným nanesením práškové barvy v požadované tloušťce a odstínu dle RAL. Geomet - neelektrolyticky prováděná povrchová úprava obsahuje titanové pojivo, plněné mikrolamelami zinku a hliníku. Tloušťka dosahuje 5-15 μm, ale poskytuje srovnatelnou nebo lepší ochranu proti korozi, než žárový zinek. Používá se především na spojovací a drobný materiál. Doporučené povrchové úpravy spojovacích a kotevních materiálů pro dodržení korozní odolnosti základních prvků KNS: Povrchová úprava prvků KNS Povrchová úprava spojovacích prvků 1 Galvanický zinek 2 1 Galvanický zinek Geomet 4 Nerez 7 Zinek a prášková barva 4 Nerez Copyright SOLACE a.s Vydání první. Všechna práva vyhrazena.

3 KABELOVÝ NOSNÝ SYSTÉM SOLACE Značení povrchových úprav dílů KNS SOLACE Označení Povrchová úprava (materiál) Zkratka Popis Standardní tloušťka povrchové úpravy 0 Blank Bl Černá ocel bez povrchové úpravy 1 Zinkováno galvanicky (Elektrolytické) GZ Dle ČSN EN ISO µm 2 Zinkováno sendzimir (Kontinuální) SZ Dle ČSN EN µm 3 Zinkováno žárově ponorem ŽZ Dle ČSN EN ISO µm 4 Nerez N A2/A4 nebo dle požadavku 5 Plast (event. pryž) PL 6 Jiná povrchová úprava (nespecifikovaná) - 7 Zinek a prášková barva Zn+L Tloušťka dle objednávky 8 Geomet GMT 9 Materiál bez povrchové úpravy - Neelektrolytické pokovení - anorganické titanové pojivo plněné zinkohliníkovými mikrolamelami Prvky které nelze povrchově upravovat nářadí, WUM µm - v této vrstvě je korozní odolnost srovnatelná nebo lepší než u žárového zinkování P ŽZ a polyesterová prášková barva ŽZ+ PES Do prostředí s vysokou korozní agresivitou, odolává UV záření Tloušťka dle objednávky Z Zakázková Zak Speciální povrchové úpravy/kombinace úprav na obj. Základní doporučení k použití povrchových úprav v závislosti na stanoveném stupni korozní agresivity prostředí Stupeň korozní agresivity C1 velmi nízká C2 nízká C3 střední Charakteristika prostředí Minimální povrchová úprava Doporučená povrchová úprava Předpokládaná životnost minimální povrchové úpravy [Rok] Sucho GZ / SZ Občasná vlhkost, volná krajina GZ / SZ 21 Vyšší/vysoká vlhkost, mírně znečištěné ovzduší, průmyslové prostředí, blízko mořského pobřeží Předpokládaná životnost doporučené povrchové úpravy [Rok] GZ / SZ ŽZ / GMT 7 21 C4 vysoká Vysoká vlhkost a kondenzace, znečištěné ovzduší, průmyslové a přímořské prostředí ŽZ / GMT 10 C5 velmi vysoká CX extrémní Velmi vysoká kondenzace, velké znečištění ovzduší, průmyslové znečištění, velmi vysoká vlhkost, vliv mořského prostředí Velmi vysoká kondenzace, velké znečištění ovzduší, průmyslové znečištění, velmi vysoká vlhkost, vliv mořského prostředí ŽZ / GMT N 5 - N - Riziko koroze/stupeň korozní agresivity závisí na působení vlivů prostředí - podrobněji v normách ČSN EN ISO 9223, ČSN EN ISO a ČSN EN ISO Verze 2.1 3

4 Obsah Povrchové úpravy prvků KNS SOLACE...2 Značení povrchových úprav dílů KNS SOLACE Žlaby kabelové...6 Žlab kabelový STANDARD...6 Přepážka žlabu...7 Krytka žlabu přechodová...7 Ochranné krytky pro žlaby Žebříky kabelové...8 Žebřík kabelový STANDARD...8 Žebřík kabelový STANDARD (příčky 1 mm)...9 Přepážka žebříku...10 Ochranné krytky žebříku STANDARD Spojky UNI...11 Spojka UNI přímá...11 Spojka UNI STANDARD...11 Spojka UNI kloubová...11 Spojka UNI úhlová...12 Spojka UNI úhlová dlouhá...12 Redukce UNI Příslušenství pro žlaby a žebříky STANDARD...14 Lanko pospojovací...14 Zakončovací díl STANDARD...14 Deska přístrojová Tvarové prvky UNI...15 Koleno UNI Oblouk UNI Koleno UNI Oblouk UNI T-kus UNI plný...17 T-kus UNI příčkový...17 Kříž UNI plný...18 Kříž UNI příčkový...18 Koleno UNI vertikální vnitřní...19 Koleno UNI vertikální vnější...19 Oblouk UNI vertikální segmentový...20 T-kus žlabu bočnicový Víka UNI...21 Držák víka UNI...21 Víko UNI přímé...21 Víko UNI kolena Víko UNI oblouku Víko UNI kolena Víko UNI oblouku Víko UNI T-kusu plného...23 Víko UNI T-kusu příčkového...23 Víko UNI kříže plného...24 Víko UNI kříže příčkového...24 Víko UNI pro koleno vertikální vnitřní...25 Víko UNI pro koleno vertikální vnější (65 mm)...25 Víko UNI pro koleno vertikální vnější (115 mm)...25 Víko UNI T-kusu bočnicového Výložníky...26 Výložník STANDARD...26 Výložník UNIVERZAL...27 Výložník UNIVERZAL zesílený...28 Krytka C profilů...28 lavice montovaného výložníku...29 Vzpěra výložníku UNIVERZAL...29 lavice pro vzpěru stavitelnou...29 Výložník UNIVERZAL Nosník UNIVERZAL lavice polohovatelného výložníku Závěsy...31 Úchyt středový LIGT...31 Závěs STANDARD...31 Závěs UNIVERZAL jednoduchý...32 Závěs UNIVERZAL dvojitý...34 Závěs UNIVERZAL trojitý...35 Závěs UNIVERZAL trojitý s vysokou nosností Krytky ochranné Profily...37 Profil příčkový 30x Profil UNIVERZAL C x Profil UNIVERZAL C x...38 Profil UNIVERZAL 2C x Spojka profilu UNIVERZAL C (pár)...39 Profil U 44x Profil U x...39 Profil L x...40 Úhelník mini 55x Úhelník univerzální x Profil C x25x Profil C x20 COMBI...41 Krytky ochranné lavice...42 lavice STANDARD...42 lavice stavitelná 1x lavice stavitelná 1x lavice 200x lavice stavitelná 200x lavice montážní pro uchycení C profilu...43 lavice montážní pro uchycení 2C profilu...44 Deska montážní pro uchycení C profilu...44 Deska montážní pro uchycení 2C profilu

5 KABELOVÝ NOSNÝ SYSTÉM SOLACE 11. Kotvení...45 Kotvení do betonu a železobetonu...45 Kotva průvlaková...45 Kotva klínova...45 Závitové hřeby (nastřelovací)...45 Chemické kotvení...46 Kotvení do pórovitých materiálů...46 Závitová tyč...46 Matice šestihranná...46 Podložka velká...46 Kotvení do lehkých materiálů...47 Trapézový úchyt...47 Kotvení k ocelové konstrukci...48 X-BT závitový hřeb (nastřelovací)...48 X-EM, X-CR zavitový hřeb do oceli...48 Spojovací sady C profil - I profil...49 Úchyt-I...49 Úchyt-T... Rozpěrný nosník... Příchytka MAB... Příchytka přivařovací...51 U-Třmen Kabelové příchytky...52 Příchytka kabelová KPC Příchytka kabelová KPC1 PL...52 Příchytka kabelová KPC Příchytka kabelová KPP...53 Příchytka kabelová KPP PL...54 Příchytka kabelová KPL Opěrka kabelová (pár)...55 SOLACE Grip...55 Příchytka MB...56 Příchytka KSM...56 Páska stahovací SBA...56 Příchytka STCC...56 Držák příchytky STCC kloubový...57 Příchytka kabelová ESM se závitem M Příslušenství k ukotvení příchytky ESM Příslušenství...59 Zinkový spray a zinková barva...59 Lišta kabelová 40x Páska stahovací...59 Krabice elektroinstalační Odlehčovač tahu (WUM)...60 Odlehčovač tahu (WUM) s příslušenstvím...60 Příchytka kabelová pro WUM...60 Tangit FP, Protipožární pěna...61 Tangit FP, Protipožární plášť Spojovací materiál a šroubové sady Drátěný program...65 Žlab kabelový WIRE...65 Víko WIRE přímé...65 Přepážka žlabu WIRE...66 Spojky žlabu WIRE...66 Výložník WIRE...66 Profil WIRE...67 Držáky a závěsy středové WIRE Trubky ocelové...68 Trubky instalační bezzávitové EN...68 Spojky trubek bezzávitových EN...68 Kolena bezzávitová EN...68 Vývodka vnější...68 Trubky závitové EN...69 Spojky trubek závitových EN...69 Kolena závitová EN...69 Trubky závitové ČSN...69 Spojky trubek závitových ČSN...69 Kolena závitová ČSN...70 Vývodka vnější...70 Příchytka trubky...70 Montážní nástroje k zapůjčení...71 Pokyny pro provoz a údržbu KNS SOLACE...71 Klasifikace standardní a nadstandardní technické pomoci společnosti SOLACE a.s...71 Zásady manipulace a skladování KNS SOLACE Podmínky použití KNS SOLACE jako NOV...74 i uvedené v katalogu jsou orientační s možnou odchylkou ± 10%. Verze 2.1 5

6 1. Žlaby kabelové 1. Žlaby kabelové Kabelové žlaby slouží pro uložení a nesení všech druhů kabelů. Dodávány jsou ve standardní délce 3000 mm s výškou bočnic 65 mm nebo 115 mm. Žlaby jsou vyráběny z ocelových plechů a povrchově chráněny žárovým zinkováním dle ČSN EN ISO Pro ochranu kabelů při přechodu spoje na dně žlabů doporučujeme použít krytku hran žlabu. Žlab kabelový STANDARD Žlab kabelový STANDARD slouží pro uložení všech typů kabelů. Kabely ve žlabu musí být uloženy rovnoměrně po celé šířce žlabu. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žlabu x x57 7x57 B 7x32 Žlaby jsou dodávány s výškou bočnice 65 nebo 115 mm v délce 3000 mm, vyrobeny jsou z ocelového plechu s povrchovou úpravou žárovým zinkováním dle ČSN EN ISO Při nutnosti žlaby na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Čtvercové díry ve dně žlabu slouží pro odbočení kabelů. rany díry je nutno chránit Průchodkou kabelového žlabu (O.Č ). Oválné díry kolmé k ose žlabu slouží k upevnění Přepážky žlabu (viz str. 7). Bočnice 115 mm mají dvě řady děrování zajišťující větší tuhost spojů u více zatížených tras. Pro upevnění žlabu k Výložníku STANDARD (viz str. 26) slouží Šroub vratový M6x12 s maticí límcovou (O.Č ). Pro upevnění žlabu k Výložníku UNIVERZAL (viz str. 27) slouží nerezová Spojka žlab - výložník UNIVERZAL (O.Č ). Zátěžový graf žlabů kabelových STANDARD Legenda grafu: 65 mm - Tl. 1,25 mm 65 mm - Tl. 1,00 mm 115 mm - Tl. 1,25 mm 115 mm - Tl. 1,00 mm Graf zobrazuje maximální povolené hodnoty platící pro rovnoměrně rozložené zatížení ve vodorovně umístěných trasách Výška bočnice Šířka B [kg/m] Žlab kabelový STANDARD 100x65x ,00 2,08 Žlab kabelový STANDARD 200x65x ,00 2,71 Žlab kabelový STANDARD 300x65x ,00 3,73 Žlab kabelový STANDARD 400x65x1, ,25 5,54 Žlab kabelový STANDARD 0x65x1, ,25 6,51 Žlab kabelový STANDARD 600x65x1, ,25 7,47 6

7 KABELOVÝ NOSNÝ SYSTÉM SOLACE Výška bočnice Šířka B [kg/m] Žlab kabelový STANDARD 100x115x ,00 2,90 Žlab kabelový STANDARD 200x115x ,00 3,64 Žlab kabelový STANDARD 300x115x ,00 4,52 Žlab kabelový STANDARD 400x115x1, ,25 6,49 Žlab kabelový STANDARD 0x115x1, ,25 7,46 Žlab kabelový STANDARD 600x115x1, ,25 8,43 Krytka žlabu přechodová 7x B Krytka žlabu přechodová slouží pro překrytí spojů žlabů, čímž chrání kabely proti poškození na hranách žlabů. Krytka se připevňuje čtyřmi nebo šesti (v závislosti na šířce žlabu) Šrouby vratovými M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť Šířka B Krytka žlabu přechodová , 0,08 Krytka žlabu přechodová , 0,21 Krytka žlabu přechodová , 0,29 Krytka žlabu přechodová , 0,41 Krytka žlabu přechodová , 0,52 Krytka žlabu přechodová , 0,64 Přepážka žlabu 7x25 Přepážka žlabu 65 a Přepážka žlabu 115 slouží k separaci kabelů uvnitř žlabu. Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) ,5 K připevnění přepážky ke žlabu se používají čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť Výška Přepážka žlabu ,80 0,53 Přepážka žlabu ,80 0,94 Ochranné krytky pro žlaby Krytka hran je vyrobena z bezhalogenového plastu. Slouží jako ochrana kabelu při přechodu ostré hrany a současně jako ochrana před poraněním. Dodává se na délku v metrech. Průchodka žlabu kabelového chrání kabely odbočující čtvercovými otvory ve dně Žlabu kabelového Standard Krytka hran vyztužená 0, Krytka hran 0, Průchodka žlabu kabelového Verze 2.1 7

8 2. Žebříky kabelové 2. Žebříky kabelové Kabelové žebříky STANDARD slouží pro uložení a nesení všech druhů kabelů. Dodávány jsou ve standardní délce 3000 mm s výškou bočnic 65 mm nebo 115 mm. Žebříky s bočnicí 115 mm jsou vyráběny s dvojitým děrováním. Vyrábí se z ocelového plechu tl. 1,5 mm pozinkovaného sendzimiricky nebo žárově ponorem. Jinou povrchovou úpravu je nutno projednat před objednáním. Standardní rozteč příček je 300 a 1 mm, je možné dodat i žebříky s roztečí příček 4 nebo 600 mm. Kabely v žebříku musí být uloženy rovnoměrně po celé šířce žebříku. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žebříku. Žebřík kabelový STANDARD 300 Žebřík kabelový STANDARD se používá pro uložení a vedení všech typů kabelů v trasách vodorovných, šikmých i stoupacích. Pro pevné a spolehlivé uchycení kabelů v trasách svislých a šikmých se používají kabelové příchytky typ KPC1 a KPC2 (viz str. 52 a 53) x25 Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů. Standardní rozteč příček je 300 mm. Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). 7x25 25 B Oválné otvory 7x25 v bočnici slouží ke spojování žebříků pomocí spojek UNI. Bočnice 65 mm mají jednu řadu děrování, bočnice 115 mm mají dvě řady děrování zajišťující větší tuhost spojů u více zatížených tras. Oválné otvory 11x25 ve spodním lemu bočnice slouží pro přímé upevnění žebříku na stěnu nebo strop pomocí Kotev průvlakových M10 (viz str. 45). 16 Pro upevnění žebříku k Výložníku STANDARD (viz str. 26) slouží Spojka žebřík - výložník STANDARD (O.Č ). 1,5 1,2 15 Pro upevnění žebříku k Výložníku UNIVERZAL (viz str. 27) slouží Spojka žebřík - výložník UNIVERZAL (O.Č ) Výška bočnice Šířka B [kg/m] Žebřík kabelový STANDARD 200x65x1, , 2,79 Žebřík kabelový STANDARD 300x65x1, , 2,97 Žebřík kabelový STANDARD 400x65x1, , 3,28 Žebřík kabelový STANDARD 0x65x1, , 3,56 Žebřík kabelový STANDARD 600x65x1, , 3, Žebřík kabelový STANDARD 200x115x1, , 4,06 Žebřík kabelový STANDARD 300x115x1, , 4,25 Žebřík kabelový STANDARD 400x115x1, , 4,45 Žebřík kabelový STANDARD 0x115x1, , 4,59 Žebřík kabelový STANDARD 600x115x1, , 4,84 8

9 KABELOVÝ NOSNÝ SYSTÉM SOLACE Zátěžový graf žebříků kabelových STANDARD Legenda grafu: 65 mm 115 mm Graf zobrazuje maximální povolené hodnoty platící pro rovnoměrně rozložené zatížení ve vodorovně umístěných trasách. Žebřík kabelový STANDARD (příčky 1 mm) x25 Žebřík kabelový STANDARD (příčky 1 mm) se používá pro uložení a vedení všech typů kabelů v trasách vodorovných, šikmých i stoupacích. Pro pevné a spolehlivé uchycení kabelů v trasách svislých a šikmých se používají kabelové příchytky typ KPC1 a KPC2 (viz str. 52 a 53). Žebříky s bočnicí 115 mm jsou vyráběny s dvojitým děrováním Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů. 75 Standardní rozteč příček je 1 mm. 7x25 25 B Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Výška bočnice Šířka B [kg/m] Žebřík kabelový STANDARD 200x65x1,5 (příčky 1 mm) , 3,09 Žebřík kabelový STANDARD 300x65x1,5 (příčky 1 mm) , 3,56 Žebřík kabelový STANDARD 400x65x1,5 (příčky 1 mm) , 4,03 Žebřík kabelový STANDARD 0x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 600x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 200x115x1,5 (příčky 1 mm) , 6,60 Žebřík kabelový STANDARD 300x115x1,5 (příčky 1 mm) , 7,07 Žebřík kabelový STANDARD 400x115x1,5 (příčky 1 mm) , 7,54 Žebřík kabelový STANDARD 0x115x1,5 (příčky 1 mm) , 8,01 Žebřík kabelový STANDARD 600x115x1,5 (příčky 1 mm) , 8,48 Verze 2.1 9

10 2. Žebříky kabelové Přepážka žebříku 7x25 Přepážka žebříku 65 a Přepážka žebříku 115 slouží k separaci kabelů uvnitř žebříku. 1 19,5 Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). K připevnění přepážky k žebříku se používají čtyři nerezové Spojky žebřík - přepážka (O.Č ), tyto spojky nejsou součástí dodávky a je nutno je objednat zvlášť Krytky ochranné žebříků STANDARD Výška [kg/m] Přepážka žebříku ,80 0,57 Přepážka žebříku ,80 0,90 Levá Pravá Krytky ochranné žebříku STANDARD jsou vyrobeny z bezhalogenového plastu žluté barvy, slouží jako ochrana před poraněním Krytka ochranná žebříku STANDARD 65 Levá Krytka ochranná žebříku STANDARD 65 Pravá Krytka ochranná žebříku STANDARD 115 Levá 0, Krytka ochranná žebříku STANDARD 115 Pravá 0,02 10

11 KABELOVÝ NOSNÝ SYSTÉM SOLACE 3. Spojky UNI Spojky UNI se používají pro spojení žlabů a žebříků a pro připojení tvarových prvků. Spojka UNI přímá x25 25 Spojka UNI přímá slouží pro spojení dvou prvků v přímém směru. Spojka může být montována dovnitř i vně žlabů a žebříků. Spojka je určena pro málo zatížené trasy (orientačně do 25 kg/m) s menší roztečí výložníků. Spojka UNI přímá 65x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka UNI přímá 115x1,5. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována Spojka UNI STANDARD Výška Spojka UNI přímá 65x1,5 1, 0,12 Spojka UNI přímá 115x1, , 0,24 22, , x17 Spojka UNI STANDARD slouží pro spojení dvou prvků v přímém směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka je určena pro střední a vysoké zatížení trasy (orientačně nad 25 kg/m). Spojka UNI STANDARD 65x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka UNI STANDARD 115x1,5. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována Spojka UNI kloubová Výška Spojka UNI STANDARD 65x1,5 45 1, 0,14 Spojka UNI STANDARD 115x1,5 95 1, 0,24 7x ,2 16, Spojka UNI kloubová slouží pro pevné a spolehlivé spojení prvků při vertikální odchylce od horizontální roviny, při přechodu do trasy stoupací nebo šikmé. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI kloubová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka UNI kloubová 115x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována Výška Spojka UNI kloubová 65x2 53 2,00 0,29 Spojka UNI kloubová 115x ,00 0,67 Verze

12 3. Spojky UNI Spojka UNI úhlová 8,8 16, x17 16 Spojka UNI úhlová slouží pro spojení dvou prvků v přímém směru nebo při malých změnách v horizontálním směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI úhlová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místě k tomu určenému, spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Spojka UNI úhlová 115x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místě k tomu určenému, spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Výška Spojka UNI úhlová 65x2 45 2,00 0,22 Spojka UNI úhlová 115x2 95 2,00 0,48 Spojka UNI úhlová dlouhá 22 16,6 7x17 169,3 145,7 145, ,3 16 Spojka UNI úhlová dlouhá slouží pro spojení dvou prvků v přímém směru, při změnách směru nebo pro vytváření jednoduchých armatur. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI úhlová dlouhá 65x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místech k tomu určených. Spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Spojka UNI úhlová dlouhá 115x2. K montáži je třeba šestnáct Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místech k tomu určených. Spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Výška Spojka UNI úhlová dlouhá 65x2 45 2,00 0,53 Spojka UNI úhlová dlouhá 115x2 95 2,00 1,04 Příklad možného použití: 12

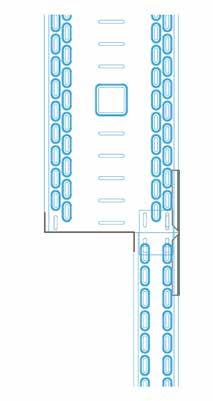

13 KABELOVÝ NOSNÝ SYSTÉM SOLACE Redukce UNI 44 B 44 Redukce UNI se používají při změně šířky trasy. Redukce UNI 65 mm. K montáži jsou třeba dva Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Redukce UNI 115 mm. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. 7x25 Redukce nesmí být žádným způsobem upravována Výška Šířka B Redukce UNI x ,00 0,06 Redukce UNI 100x ,00 0,09 Redukce UNI 200x ,00 0,15 Redukce UNI 300x ,00 0, Redukce UNI x ,00 0,11 Redukce UNI 100x ,00 0,16 Redukce UNI 200x ,00 0,25 Redukce UNI 300x ,00 0,36 Příklad možného použití: Verze

14 4. Příslušenství žlabů a žebříků STANDARD 4. Příslušenství pro žlaby a žebříky STANDARD Lanko pospojovací Lanko pospojovací slouží k dodatečnému vodivému propojení kabelových tras. Skládá se ze zelenožlutého vodiče s očky a šrouby M6 s maticemi. Dodává se ve standardní délce 200 mm. Galvanický zinek Nerez Lanko pospojovací 200x6 0,02 Na objednávku lze dodat i v jiných než standardních délkách. Zakončovací díl STANDARD Zakončovací díl STANDARD 100x65 0,14 Zakončovací díl STANDARD 200x65 0,23 Zakončovací díl STANDARD 300x65 0,32 Zakončovací díl STANDARD 400x65 0,41 Zakončovací díl STANDARD 0x65 0, Zakončovací díl STANDARD 600x65 0, Zakončovací díl STANDARD 100x115 0,22 Zakončovací díl STANDARD 200x115 0,35 Zakončovací díl STANDARD 300x115 0,48 Zakončovací díl STANDARD 400x115 0,61 Zakončovací díl STANDARD 0x115 0,74 Zakončovací díl STANDARD 600x115 0,97 Deska přístrojová Deska přístrojová je vyrobena z plechu o tloušťce 1,5 mm s povrchovou úpravou žárovým zinkováním.slouží pro uchycení elektroinstalačních krabic, vypínačů, lehčích světel apod. Upevňuje se na vnější stranu bočnice žlabu nebo žebříku kabelového pomocí 2 až 3 šroubů vratových M6x12 s maticí límcovou (O.Č ). Je třeba zvolit velikost desky podle výšky bočnice žlabu či žebříku na který je montáž zamýšlena.konstrukce přístrojové desky umožňuje nad úrovní bočnice vytvořit ohyb pro případ potřeby naklonění připevněného přístroje do určitého úhlu. Šrouby nejsou součástí dodávky, a je nutno je objednat zvlášť Deska přístrojová 160x180 (65) 0,34 Deska přístrojová 160x230 (115) 0,42 14

15 KABELOVÝ NOSNÝ SYSTÉM SOLACE 5. Tvarové prvky UNI Všechny tvarové prvky UNI s výjimkou T-kusu bočnicového je možné použít do tras tvořených jak žlaby Standard, tak žebříky Standard. Koleno UNI 45 A 17x7 32x7 Koleno UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. B Výška bočnice Šířka B Rozměr A Koleno UNI x ,00 0,80 Koleno UNI x ,00 1,27 Koleno UNI x ,00 2,00 Koleno UNI x ,25 3,18 Koleno UNI 45 0x ,25 3,95 Koleno UNI x ,25 4, Koleno UNI x ,00 0,96 Koleno UNI x ,00 1,47 Koleno UNI x ,00 2,31 Koleno UNI x ,25 3,88 Koleno UNI 45 0x ,25 4,71 Koleno UNI x ,25 5,68 Oblouk UNI 45 A C 7x25 Oblouk UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. R 11x29 B Poloměr R=700 mm Výška bočnice Šířka B Rozměr A Rozměr C Oblouk UNI x , 2,03 Oblouk UNI x , 2,41 Oblouk UNI x , 2,76 Oblouk UNI 45 0x , 3,19 Oblouk UNI x , 3, Oblouk UNI x , 2,81 Oblouk UNI x , 3,27 Oblouk UNI x , 3,61 Oblouk UNI 45 0x , 4,03 Oblouk UNI x , 4,43 Verze

16 5. Tvarové prvky UNI Koleno UNI 90 A Koleno UNI 90 slouží ke změnám směru trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. 17x7 R 32x7 B Poloměr R=100 mm Výška bočnice Šířka B Rozměr A Koleno UNI x ,00 1,05 Koleno UNI x ,00 1,75 Koleno UNI x ,00 2,56 Koleno UNI x ,25 4,13 Koleno UNI 90 0x ,25 5,08 Koleno UNI x ,25 6, Koleno UNI x ,00 1,30 Koleno UNI x ,00 2,19 Koleno UNI x ,00 3,14 Koleno UNI x ,25 4,93 Koleno UNI 90 0x ,25 5,99 Koleno UNI x ,25 7,05 Oblouk UNI 90 A A 11x29 Oblouk UNI 90 slouží ke změnám směru trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. Poloměr R=600 mm. R 7x25 B Výška bočnice Šířka B Rozměr A Oblouk UNI x , 3,51 Oblouk UNI x , 4,15 Oblouk UNI x , 4,79 Oblouk UNI 90 0x , 5,43 Oblouk UNI x , 6, Oblouk UNI x , 4,89 Oblouk UNI x , 5,56 Oblouk UNI x , 6,31 Oblouk UNI 90 0x , 6,94 Oblouk UNI x , 7,65 16

17 KABELOVÝ NOSNÝ SYSTÉM SOLACE T-kus UNI plný C T-kus UNI plný slouží pro rozdvojení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. 17x7 R B 32x7 Poloměr R=100 mm Výška bočnice Šířka B Rozměr A Rozměr C T-kus UNI plný 100x ,00 1,37 T-kus UNI plný 200x ,00 2,18 T-kus UNI plný 300x ,00 3,84 T-kus UNI plný 400x ,25 6,65 T-kus UNI plný 0x ,25 8,40 T-kus UNI plný 600x ,25 10, T-kus UNI plný 100x ,00 1,87 T-kus UNI plný 200x ,00 2,73 T-kus UNI plný 300x ,00 4,44 T-kus UNI plný 400x ,25 7,52 T-kus UNI plný 0x ,25 9,33 T-kus UNI plný 600x ,25 11,10 T-kus UNI příčkový A 7x25 11x29 B C T-kus UNI příčkový slouží pro rozdvojení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI Výška bočnice Šířka B Rozměr A Rozměr C T-kus UNI příčkový 200x , 7,08 T-kus UNI příčkový 300x , 7,56 T-kus UNI příčkový 400x , 8,76 T-kus UNI příčkový 0x , 9,45 T-kus UNI příčkový 600x , 10, T-kus UNI příčkový 200x , T-kus UNI příčkový 300x , T-kus UNI příčkový 400x , T-kus UNI příčkový 0x , T-kus UNI příčkový 600x , Verze

18 5. Tvarové prvky UNI Kříž UNI plný A A 17x7 Kříž UNI plný se používá při křížení tras nebo pro rozdělení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. R 32x7 B Poloměr R=100 mm Výška bočnice Šířka B Rozměr A Kříž UNI plný 100x ,00 2,07 Kříž UNI plný 200x ,00 2,84 Kříž UNI plný 300x ,00 4,70 Kříž UNI plný 400x ,25 6,27 Kříž UNI plný 0x ,25 7,60 Kříž UNI plný 600x ,25 9, Kříž UNI plný 100x ,00 2,68 Kříž UNI plný 200x ,00 3,45 Kříž UNI plný 300x ,00 5,31 Kříž UNI plný 400x ,25 7,01 Kříž UNI plný 0x ,25 8,34 Kříž UNI plný 600x ,25 9,79 Kříž UNI příčkový A A Kříž UNI příčkový se používá při křížení tras nebo pro rozdělení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. 7x25 11x29 B Výška bočnice Šířka B Rozměr A Kříž UNI příčkový 200x , Kříž UNI příčkový 300x , Kříž UNI příčkový 400x , 12,65 Kříž UNI příčkový 0x , Kříž UNI příčkový 600x , Kříž UNI příčkový 200x , Kříž UNI příčkový 300x , Kříž UNI příčkový 400x , Kříž UNI příčkový 0x , Kříž UNI příčkový 600x , 18

19 KABELOVÝ NOSNÝ SYSTÉM SOLACE Koleno UNI vertikální vnitřní 17x7 R Koleno UNI vertikální vnitřní slouží pro přechod trasy vodorovné do trasy stoupací. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. B 32x7 Poloměr R=100+ mm Výška bočnice Šířka B Koleno UNI vertikální vnitřní 100x ,00 0,83 Koleno UNI vertikální vnitřní 200x ,00 1,15 Koleno UNI vertikální vnitřní 300x ,00 1,78 Koleno UNI vertikální vnitřní 400x ,00 2,31 Koleno UNI vertikální vnitřní 0x ,25 2,80 Koleno UNI vertikální vnitřní 600x ,25 3, Koleno UNI vertikální vnitřní 100x ,00 Koleno UNI vertikální vnitřní 200x ,00 Koleno UNI vertikální vnitřní 300x ,00 Koleno UNI vertikální vnitřní 400x ,00 Koleno UNI vertikální vnitřní 0x ,25 Koleno UNI vertikální vnitřní 600x ,25 Koleno UNI vertikální vnější 7 x 32 7 x 17 Koleno žlabu vertikální vnější slouží pro přechod trasy stoupací do trasy vodorovné. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. Poloměr R=100 mm. R B Výška bočnice Šířka B Koleno UNI vertikální vnější 100x ,00 0,74 Koleno UNI vertikální vnější 200x ,00 1,30 Koleno UNI vertikální vnější 300x ,00 1,54 Koleno UNI vertikální vnější 400x ,25 1,85 Koleno UNI vertikální vnější 0x ,25 2,26 Koleno UNI vertikální vnější 600x ,25 2, Koleno UNI vertikální vnější 100x ,00 Koleno UNI vertikální vnější 200x ,00 Koleno UNI vertikální vnější 300x ,00 Koleno UNI vertikální vnější 400x ,25 Koleno UNI vertikální vnější 0x ,25 Koleno UNI vertikální vnější 600x ,25 Verze

20 5. Tvarové prvky UNI Oblouk UNI vertikální segmentový 7 x 25 7 x x 25 B Oblouk UNI vertikální segmentový slouží pro přechod trasy stoupací do trasy vodorovné při potřebě většího poloměru. Je vyroben ze segmentů žebříku a spojek UNI kloubových, dodává se již sestavený Výška bočnice Šířka B Oblouk UNI vertikální segmentový 200x , Oblouk UNI vertikální segmentový 300x , Oblouk UNI vertikální segmentový 400x , Oblouk UNI vertikální segmentový 0x , Oblouk UNI vertikální segmentový 600x , Oblouk UNI vertikální segmentový 200x , Oblouk UNI vertikální segmentový 300x , Oblouk UNI vertikální segmentový 400x , Oblouk UNI vertikální segmentový 0x , Oblouk UNI vertikální segmentový 600x , T-kus žlabu bočnicový 7 x 17 7 x 14 B 7 x 32 C T-kus žlabu bočnicový slouží pro dodatečné rozdvojení namontované trasy nebo při odbočení menšího počtu kabelů. Montáž se provádí vystřižením příslušné délky bočnice žlabu a připevněním T-kusu bočnicového pomocí Spojky UNI úhlové nebo Spojky UNI přímé (viz. str. 9). Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ) Výška bočnice Šířka B Rozměr A Rozměr C T-kus žlabu bočnicový 100x ,00 0,85 T-kus žlabu bočnicový 200x ,00 1,04 T-kus žlabu bočnicový 300x ,00 1,40 T-kus žlabu bočnicový 400x ,25 2,18 T-kus žlabu bočnicový 0x ,25 2,57 T-kus žlabu bočnicový 600x ,25 3, T-kus žlabu bočnicový 100x ,00 1,65 T-kus žlabu bočnicový 200x ,00 1,84 T-kus žlabu bočnicový 300x ,00 2,20 T-kus žlabu bočnicový 400x ,25 3,18 T-kus žlabu bočnicový 0x ,25 3,58 T-kus žlabu bočnicový 600x ,25 4,12 20

21 KABELOVÝ NOSNÝ SYSTÉM SOLACE 6. Víka UNI Víka pro žlaby i žebříky jsou stejná. Vyrábí se z plechů v tloušťkách 1 a 1,25 mm. Tloušťka použitého plechu je volena tak, aby s ohledem na rozměry a tvar víka byla zachována dostatečná tuhost víka. Pro upevnění víka se používají držáky víka. U víka UNI přímého doporučujeme použít minimálně čtyři držáky v trase vodorovné a šest držáků v trase stoupací, u vík tvarových prvků s ohledem na velikost a tvar dva až osm držáků. Držák víka UNI x15 Držák víka UNI slouží pro spolehlivé připevnění víka žlabu, žebříku a tvarových prvků. Vyrábí se z nerezového nebo ocelového plechu tloušťky 1 mm. Pro připevnění se používá jeden Šroub vratový M6x12 s maticí límcovou (O.Č ), tento šroub není součástí dodávky a je nutno jej objednat zvlášť. U víka UNI přímého doporučujeme použít minimálně čtyři držáky v trase vodorovné a šest držáků v trase stoupací, u vík tvarových prvků s ohledem na velikost a tvar dva až osm držáků Nerez Výška Držák víka UNI ,00 0,02 Držák víka UNI ,00 0,03 Víko UNI přímé B Víko UNI přímé se používá pro zakrytí žlabů Standard a žebříků Standard s výškou bočnice 65 i 115 mm. Víka se vyrábí v délce 3000 mm. Pro upevnění víka se používají držáky víka UNI. U víka UNI přímého doporučujeme použít minimálně čtyři držáky v trase vodorovné a šest držáků v trase stoupací Výška Šířka B [kg/m] Víko UNI přímé ,00 1,07 Víko UNI přímé ,00 1,91 Víko UNI přímé ,00 3,02 Víko UNI přímé ,00 3,83 Víko UNI přímé ,00 4,63 Víko UNI přímé ,25 7,00 Verze

22 6. Víka UNI Víko UNI kolena 45 B Víko UNI kolena 45 se používá pro zakrytí kolena UNI 45 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík kolena UNI doporučujeme použít čtyři držáky Výška Šířka B Víko UNI kolena ,00 0,34 Víko UNI kolena ,00 0,66 Víko UNI kolena ,00 1,08 Víko UNI kolena ,00 1,55 Víko UNI kolena ,00 2,10 Víko UNI kolena ,00 2,62 Víko UNI oblouku 45 Víko UNI oblouku 45 se používá pro zakrytí oblouku UNI 45 s výškou bočnice 65 i 115 mm. B Pro upevnění víka se používají držáky víka UNI. U vík oblouku UNI doporučujeme použít čtyři držáky Výška Šířka B Víko UNI oblouku ,00 1,19 Víko UNI oblouku ,00 1,90 Víko UNI oblouku ,00 2,61 Víko UNI oblouku ,00 3,32 Víko UNI oblouku ,00 4,03 Víko UNI kolena 90 B Víko UNI kolena 90 se používá pro zakrytí kolena UNI 90 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík kolena UNI doporučujeme použít čtyři držáky Výška Šířka B Víko UNI kolena ,00 0,52 Víko UNI kolena ,00 1,10 Víko UNI kolena ,00 1,86 Víko UNI kolena ,00 2,41 Víko UNI kolena ,00 3,06 Víko UNI kolena ,00 3,71 22

23 KABELOVÝ NOSNÝ SYSTÉM SOLACE Víko UNI oblouku 90 B Víko UNI oblouku 90 se používá pro zakrytí oblouku UNI 90 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík oblouku UNI doporučujeme použít čtyři držáky Výška Šířka B Víko UNI oblouku ,00 Víko UNI oblouku ,00 Víko UNI oblouku ,00 4,77 Víko UNI oblouku ,00 Víko UNI oblouku ,00 Víko UNI T-kusu plného Víko UNI T-kusu plného se používá pro zakrytí T- kusu plného s výškou bočnice 65 i 115 mm. B Pro upevnění víka se používají držáky víka UNI. U vík T- kusu plného doporučujeme v závislosti na velikosti použít čtyři až šest držáků Výška Šířka B Víko UNI T-kusu plného ,00 0,74 Víko UNI T-kusu plného ,00 1,44 Víko UNI T-kusu plného ,00 2,51 Víko UNI T-kusu plného ,00 3,47 Víko UNI T-kusu plného ,00 4,37 Víko UNI T-kusu plného ,00 5,29 Víko UNI T-kusu příčkového Víko UNI T-kusu příčkového se používá pro zakrytí T- kusu příčkového s výškou bočnice 65 i 115 mm. B Pro upevnění víka se používají držáky víka UNI. U vík T- kusu příčkového doporučujeme v závislosti na velikosti použít čtyři až šest držáků Výška Šířka B Víko UNI T-kusu příčkového ,00 Víko UNI T-kusu příčkového ,00 Víko UNI T-kusu příčkového ,00 Víko UNI T-kusu příčkového ,00 Víko UNI T-kusu příčkového ,00 Verze

24 6. Víka UNI Víko UNI kříže plného Víko UNI kříže plného se používá pro zakrytí Kříže UNI plného s výškou bočnice 65 i 115 mm. B Pro upevnění víka se používají držáky víka UNI. U vík Kříže UNI plného doporučujeme v závislosti na velikosti použít čtyři až osm držáků Výška Šířka B Víko UNI kříže plného ,00 0,87 Víko UNI kříže plného ,00 1,75 Víko UNI kříže plného ,00 2,82 Víko UNI kříže plného ,00 4,10 Víko UNI kříže plného ,00 5,09 Víko UNI kříže plného ,00 6,17 Víko UNI kříže příčkového Víko UNI kříže příčkového se používá pro zakrytí Kříže UNI příčkového s výškou bočnice 65 i 115 mm. B Pro upevnění víka se používají držáky víka UNI. U vík Kříže UNI příčkového doporučujeme v závislosti na velikosti použít čtyři až osm držáků Výška Šířka B Víko UNI kříže příčkového ,00 Víko UNI kříže příčkového ,00 Víko UNI kříže příčkového ,00 Víko UNI kříže příčkového ,00 Víko UNI kříže příčkového ,00 Víko UNI pro koleno vertikální vnitřní B Víko UNI pro koleno vertikální vnitřní se používá pro zakrytí Kolena vertikálního vnitřního s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnitřního doporučujeme použít čtyři držáky Výška Šířka B Víko UNI pro koleno vertikální vnitřní ,00 0,34 Víko UNI pro koleno vertikální vnitřní ,00 0,58 Víko UNI pro koleno vertikální vnitřní ,00 0,87 Víko UNI pro koleno vertikální vnitřní ,00 1,13 Víko UNI pro koleno vertikální vnitřní ,00 1,41 Víko UNI pro koleno vertikální vnitřní ,00 1,67 24

25 B KABELOVÝ NOSNÝ SYSTÉM SOLACE Víko UNI pro koleno vertikální vnější (pro prvek s výškou 65 mm) Víko UNI pro koleno vertikální vnější (pro prvek s výškou 65 mm) se používá pro zakrytí Kolena vertikálního vnějšího s výškou bočnice 65 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnějšího doporučujeme použít čtyři držáky Výška Šířka B Víko UNI pro koleno vertikální vnější (65) ,00 0,44 Víko UNI pro koleno vertikální vnější (65) ,00 0,76 Víko UNI pro koleno vertikální vnější (65) ,00 1,11 Víko UNI pro koleno vertikální vnější (65) ,00 1,46 Víko UNI pro koleno vertikální vnější (65) ,00 1,71 Víko UNI pro koleno vertikální vnější (65) ,00 2,04 Víko UNI pro koleno vertikální vnější (pro prvek s výškou 115 mm) B Víko UNI pro koleno vertikální vnější (pro prvek s výškou 115 mm) se používá pro zakrytí Kolena vertikálního vnějšího s výškou bočnice 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnějšího doporučujeme použít čtyři držáky Výška Šířka B Víko UNI pro koleno vertikální vnější (115) ,00 0, Víko UNI pro koleno vertikální vnější (115) ,00 0,91 Víko UNI pro koleno vertikální vnější (115) ,00 1,32 Víko UNI pro koleno vertikální vnější (115) ,00 1,74 Víko UNI pro koleno vertikální vnější (115) ,00 2,06 Víko UNI pro koleno vertikální vnější (115) ,00 2,52 Víko UNI T-kusu bočnicového B Víko UNI T-kusu bočnicového se používá pro zakrytí T- kusu bočnicového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu bočnicového doporučujeme v závislosti na velikosti použít dva až čtyři držáky Výška Šířka B Víko UNI T-kusu bočnicového ,00 0,34 Víko UNI T-kusu bočnicového ,00 0,57 Víko UNI T-kusu bočnicového ,00 0,77 Víko UNI T-kusu bočnicového ,00 0,97 Víko UNI T-kusu bočnicového ,00 1,19 Víko UNI T-kusu bočnicového ,00 1,39 Verze

26 7. Výložníky 7. Výložníky Pro pevné a spolehlivé uložení žlabů a žebříků slouží výložníky. KNS SOLACE upřednostňuje řešení nevyžadující žádné pomocné zpevňující elementy, například závitové tyče nebo nosníky typu hrazda. Výložník STANDARD Výložník STANDARD je koncipován jako nosník stálé pevnosti (tzn., že v každém průřezu výložníku je konstantní napětí). L C Výložník STANDARD je vyroben z plechu o tloušťce 2 mm a příruby o tloušťce 4 mm. Pro správnou funkci musí být celá příruba opřena o kotevní podložku (zeď, C-profil) pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky STANDARD nelze použít do šikmých tras. Pro spolehlivé a pevné připojení na zeď se používá jedna průvlaková kotva M10 (viz str. 45) v délkách odpovídajících kvalitě kotevní betonové stěny a zatížení výložníku. Při kotvení na stěnu vystavěnou z pórobetonu, ytongu, voštinových cihel nebo jiných materiálů nižší pevnosti doporučujeme ke kotvení použít závitové tyče a prošroubovat celou tloušťku zdi, nebo použít jiné metody kotvení, například chemické kotvy. Při kotvení na ocelovou konstrukci je možné použít X-BT závitové hřeby z nerezové oceli (viz str. 48). Pokud se kabelová trasa skládá ze dvou nebo více tras pod sebou doporučujeme na zeď připevnit Profil UNIVERZAL C x25 (viz str. 37) vhodné délky a výložníky k tomuto profilu přišroubovat pomocí Šroubu M10 s ozubenou hlavou, maticí a podložkou (O.Č ). Při upevnění ke stropnímu závěsu je možné využít Šroub M10 x25 s ozubenou hlavou, maticí a podložkou (O.Č ) nebo využít čtvercové otvory 21x21 mm a výložník přišroubovat pomocí Matice kladívkové M10 (O.Č ) a Šroubu M10x25 se šestihrannou hlavou (O.Č ), a nebo využít oválné otvory 11x16,5 a k přišroubování výložníku použít Šroub vratový M10x25 s podložkou a maticí (O.Č ) xxx Galvanický zinek Jmenovitá délka Délka L Výška C Max. zatížení F [N] Výložník STANDARD ,20 Výložník STANDARD ,36 Výložník STANDARD ,51 Výložník STANDARD ,69 Výložník STANDARD ,85 Výložník STANDARD ,15 26

27 KABELOVÝ NOSNÝ SYSTÉM SOLACE Výložník UNIVERZAL Výložník UNIVERZAL je vyroben z C-profilu UNIVERZAL z plechu o tloušťce 2,5 mm a příruby o tloušťce 3 mm. L x21 11x16,5 Pro správnou funkci musí být celá příruba opřena o kotevní podložku (zeď, C-profil) pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky UNIVERZAL lze použít do všech konfigurací tras. Pro spolehlivé a pevné připojení na zeď se používají vždy dvě průvlakové kotvy M10 (viz str. 45) v délkách odpovídajících kvalitě kotevní betonové stěny a zatížení výložníku. Při kotvení na stěnu vystavěnou z pórobetonu, ytongu, voštinových cihel nebo jiných materiálů nižší pevnosti doporučujeme ke kotvení použít závitové tyče a prošroubovat celou tloušťku zdi, nebo použít jiné metody kotvení, například chemické kotvy. Při kotvení na ocelovou konstrukci je možné použít X-BT závitové hřeby z nerezové oceli (viz str. 48). Pokud se kabelová trasa skládá ze dvou nebo více tras pod sebou doporučujeme na zeď připevnit Profil UNIVERZAL C x25 (viz str. 37) vhodné délky a výložníky k tomuto profilu přišroubovat pomocí dvou Šroubů M10 s ozubenou hlavou, maticí a podložkou (O.Č ). Při upevnění ke stropnímu závěsu je možné využít dvou Šroubů M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ) nebo využít čtvercové otvory 21x21 mm a výložník přišroubovat pomocí dvou Matic kladívkových M10 (O.Č ) a Šroubů M10x25 se šestihrannou hlavou (O.Č ), nebo využít oválných otvorů 11x16,5 a k přišroubování výložníku použít dva Šrouby vratové M10x25 s podložkou a maticí (O.Č ) xxx Galvanický zinek Jmenovitá délka Délka L Max. zatížení F bez vzpěry [N] Max. zatížení F se vzpěrou [N] Výložník UNIVERZAL ,95 Výložník UNIVERZAL ,23 Výložník UNIVERZAL , Výložník UNIVERZAL ,84 Výložník UNIVERZAL ,03 Výložník UNIVERZAL ,14 Výložník UNIVERZAL ,52 Výložník UNIVERZAL ,95 Výložník UNIVERZAL ,27 Na objednávku lze dodat i v jiných než standardních délkách. Verze

28 7. Výložníky Výložník UNIVERZAL zesílený L 21 x x 16, Výložník UNIVERZAL zesílený je vyroben z C-profilu UNIVERZAL z plechu o tloušťce 2,5 mm a zesílené prodloužené příruby ze stejného materiálu. Pro správnou funkci musí být celá příruba opřena o kotevní podložku (zeď, C-profil) pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky lze použít do všech konfigurací tras. Pro spolehlivé a pevné připojení na zeď se používají vždy dvě průvlakové kotvy M10 (viz str. 45) v délkách odpovídajících kvalitě kotevní betonové stěny a zatížení výložníku. Při kotvení na stěnu vystavěnou z pórobetonu, ytongu, voštinových cihel nebo jiných materiálů nižší pevnosti doporučujeme ke kotvení použít závitové tyče a prošroubovat celou tloušťku zdi, nebo použít jiné metody kotvení, například chemické kotvy. Při kotvení na ocelovou konstrukci je možné použít X-BT závitové hřeby z nerezové oceli (viz str. 48). Pokud se kabelová trasa skládá ze dvou nebo více tras pod sebou doporučujeme na zeď připevnit Profil UNIVERZAL C x25 (viz str. 37) vhodné délky a výložníky k tomuto profilu přišroubovat pomocí dvou Šroubů M10 s ozubenou hlavou, maticí a podložkou (O.Č ). Při upevnění ke stropnímu závěsu je možné využít dvou Šroubů M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ) nebo využít čtvercové otvory 21x21 mm a výložník přišroubovat pomocí dvou Matic kladívkových M10 (O.Č ) a Šroubů M10x25 se šestihrannou hlavou (O.Č ), nebo využít oválných otvorů 11x16,5 a k přišroubování výložníku použít dva Šrouby vratové M10x25 s podložkou a maticí (O.Č ) xxx Výložník UNIVERZAL zesílený , Výložník UNIVERZAL zesílený ,78 Výložník UNIVERZAL zesílený ,06 Výložník UNIVERZAL zesílený ,34 Výložník UNIVERZAL zesílený ,62 Výložník UNIVERZAL zesílený ,90 Na objednávku lze dodat i v jiných než standardních délkách. Krytka C profilů Jmenovitá délka Délka L Max. zatížení F bez vzpěry [N] Max. zatížení F se vzpěrou [N] Krytka C profilů je vyrobena z bezhalogenového plastu žluté barvy, slouží jako ochrana před poraněním Krytka ochranná profilu C x a profilu U x 28

29 KABELOVÝ NOSNÝ SYSTÉM SOLACE lavice montovaného výložníku 57 13x lavice výložníku montovaného je vyrobena z plechu o tloušťce 2,5 mm. Slouží ke smontování výložníku potřebné délky přímo na stavbě. K montáži je dále třeba profil UNIVERZAL C x potřebné délky a tři šrouby vratové M10x25 s podložkou a maticí (O.Č ). Profil UNIVERZAL C a šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Připevnění sestaveného výložníku viz. výložník UNIVERZAL str x lavice montovaného výložníku 0,98 Vzpěra výložníku UNIVERZAL 221 Pro zvýšení únosnosti výložníku UNIVERZAL je možné použít vzpěry. Vzpěry se vyrábí ve dvou velikostech 221x221 a 244x435 mm. Ke spodní straně výložníku se vzpěra upevňuje pomocí Šroubu vratového M10x25 s podložkou a maticí (O.Č ), k stropnímu závěsu pomocí Šroubu M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ). Vzpěra je vyrobena z Profilu UNIVERZAL C x25 a dvou přírub Vzpěra výložníku UNIVERZAL 200 0,64 Vzpěra výložníku UNIVERZAL 400 1,11 lavice pro vzpěru stavitelnou lavice pro vzpěru stavitelnou slouží pro sestavení vzpěry libovolné délky v místech, kde je třeba použít nestandardní řešení. Stavitelná vzpěra se skládá ze dvou hlavic a profilu UNIVERZAL C x v potřebné délce. S profilem je hlavice spojena pomocí Šroubu vratového M10x25 s podložkou a maticí. Vzpěra se upevní ke spodní straně výložníku pomocí stejného šroubu. Ukotvení druhého konce vzpěry ve vertikální rovině je možné ke stěně pomocí Kotvy průvlakové, nebo k Profilu UNIVERZAL C pomocí Šroubu M10x25 s ozubenou hlavou maticí a podložkou. Profil UNIVERZAL C a šrouby nejsou součástí dodávky a je nutno je objednat zvlášť lavice pro vzpěru stavitelnou 0,98 Verze

30 L 7. Výložníky Výložník UNIVERZAL 2 Pro montáž stoupacího vedení orientovaného kolmo ke kotevní stěně se používá Výložník UNIVERZAL 2. Tento výložník lze připevnit přímo na kotevní stěnu pomocí dvou kotev průvlakových. 170 Doporučujeme na kotevní stěnu připevnit Profil UNIVERZAL C x25 a Výložník UNIVERZAL 2 k němu přišroubovat pomocí dvou Šroubů M10 s ozubenou hlavou, maticí a podložkou (O.Č ) Žebřík se k Výložníku UNIVERZAL 2 připevňuje pomocí Spojky žebřík - výložník UNIVERZAL (O.Č a ). Žebřík lze montovat z jedné nebo obou stran výložníku UNIVERZAL Nosník UNIVERZAL 2 Jmenovitá délka Délka L Výložník UNIVERZAL ,90 Výložník UNIVERZAL ,26 Výložník UNIVERZAL ,67 Výložník UNIVERZAL ,11 Výložník UNIVERZAL ,49 Na objednávku lze dodat i v jiných než standardních délkách. L Pro montáž stoupacího vedení kotveného pouze k podlaze a do stropu se používá Nosník UNIVERZAL Tento nosník se upevňuje mezi dva sloupy tvořené Profilem UNIVERZAL 2C x100 pomocí Šroubů M10 s ozubenou hlavou, maticí a podložkou (O.Č ). Žebřík se k Nosníku UNIVERZAL 2 připevňuje pomocí Spojky žebřík - výložník UNIVERZAL (O.Č ). Žebřík lze montovat z jedné nebo obou stran Nosníku UNIVERZAL lavice polohovatelného výložníku Délka L Nosník UNIVERZAL ,43 Nosník UNIVERZAL ,85 Nosník UNIVERZAL ,24 Nosník UNIVERZAL ,66 Na objednávku lze dodat i v jiných než standardních délkách lavice slouží pro sestavení výložníku s možnou odchylkou od roviny až 30. K hlavici se připevní Profil UNIVERZAL C x potřebné délky (dle šířky zamýšlené trasy), profil se připevní k hlavici pomocí Šroubů vratových M10x25 s podložkou a maticí. Připevnění sestaveného výložníku viz. str. 27. Profil UNIVERZAL C a šrouby nejsou součástí dodávky a je nutno je objednat zvlášť Délka L lavice polohovatelného výložníku 200 1,48 30

31 115 KABELOVÝ NOSNÝ SYSTÉM SOLACE 8. Závěsy Úchyt středový LIGT ,5 10 x x 20 7 x 42 7 x L 2. Φ10,5 7 x 44 Φ10,5 Úchyt středový LIGT slouží k zavěšení kabelového žlabu nebo žebříku dané šířky pod strop na jednu nebo dvě závitové tyče M8. Závěs středový -100 je možné ukotvit také přímo na stěnu nebo strop. Při montáži na jednu středovou závitovou tyč je vždy nutné zajistit rovnoměrné rozložení kabelů Délka (L) Úchyt středový LIGT ,10 Úchyt středový LIGT ,12 Úchyt středový LIGT ,21 Závěs STANDARD x x x L Stropní závěsy slouží k ukotvení kabelových tras ke stropu. Předpokladem kvalitního připevnění je kvalitní pevný beton. Při kotvení do stropu kontrolujeme namáhání kotevních prvků průvlakových kotev. Dovolené namáhání kotev je dáno výrobcem a nesmí být překračováno. Stropní Závěs STANDARD je vyroben z profilu U x s tloušťkou plechu 2,5 mm a příruby o tloušťce 4 mm. Výložníky je možno připevňovat na plnou stranu U profilu pomocí Šroubu vratového M10x25 s podložkou a maticí. Připevňovat výložník k bočním plochám U profilu závěsu je nepřípustné. Galvanický zinek Délka (L) Závěs STANDARD ,19 Závěs STANDARD ,40 Závěs STANDARD ,60 Závěs STANDARD 0 0 1,72 Závěs STANDARD ,09 Závěs STANDARD ,35 Závěs STANDARD ,56 Závěs STANDARD ,00 Závěs STANDARD ,41 Závěs STANDARD ,03 Závěs STANDARD ,44 Na objednávku lze dodat i v jiných než standardních délkách. Verze

32 8. Závěsy Závěs UNIVERZAL jednoduchý 1 L 1 13 x 35 Stropní závěsy slouží k ukotvení kabelových tras ke stropu. Předpokladem kvalitního připevnění je kvalitní pevný beton. Při kotvení do stropu kontrolujeme namáhání kotevních prvků průvlakových kotev. Dovolené namáhání kotev je dáno výrobcem a nesmí být překračováno. Při kotvení na ocelovou konstrukci je možné použít X-BT závitové hřeby z nerezové oceli (viz str. 53). Je nepřípustné použít závitové hřeby do tras nerovnoměrně zatížených a tras šikmých. U všech spojů provedených pomocí závitových hřebů je nutné provést kontrolní výpočet! Stropní závěsy jsou vyrobeny z Profilu UNIVERZAL C s tloušťkou plechu 2,5 mm a ohraněné příruby z plechu o tloušťce 3 mm. Ohranění zvyšuje tuhost příruby a nesmí být odstraňováno nebo jinak poškozováno. Otevřená strana C-profilu je opatřena ozubením s roztečí 5 mm, které zabraňuje skluzu připevněných výložníků. Existují modifikace stropních závěsů používající stavitelné hlavice, které umožňují uchycení na šikmé stropy (viz str. 42). Výložníky je možno připevňovat na otevřenou stranu C-profilu a stranu protilehlou. Připevnění výložníku na boční strany je zakázáno. Způsob připevnění výložníků ke stropnímu závěsu je popsán na straně 26 a 27. Doporučujeme oboustranné rovnoměrné zatížení stropních závěsů, jednostranné nebo nerovnoměrné zatížení má za následek přídavná zatížení, které zvyšuje mechanické namáhání stropních závěsů. Jednoduché stropní závěsy jsou nevhodné pro použití v šikmých trasách. Galvanický zinek Délka (L) Závěs UNIVERZAL jednoduchý ,12 Závěs UNIVERZAL jednoduchý ,39 Závěs UNIVERZAL jednoduchý ,65 Závěs UNIVERZAL jednoduchý 0 0 1,93 Závěs UNIVERZAL jednoduchý ,22 Závěs UNIVERZAL jednoduchý ,42 Závěs UNIVERZAL jednoduchý ,76 Závěs UNIVERZAL jednoduchý ,96 Závěs UNIVERZAL jednoduchý ,39 Závěs UNIVERZAL jednoduchý ,79 Závěs UNIVERZAL jednoduchý ,57 Závěs UNIVERZAL jednoduchý ,09 Na objednávku lze dodat i v jiných než standardních délkách. Užití stropních závěsů jednostranných je striktně regulováno. Omezení je možno shrnout takto: 1. Stropní závěs jednostranný může být zatížený maximálně čtyřmi vrstvami nosného media. 2. Jednoduchý závěs jednostranný může být použit pro maximální rozteč závěsů 2000 mm. 3. Jednoduchý závěs jednostranný může být při rozteči závěsů větší než 12 mm zatížen nosnými medii o maximální šířce 300 mm. 4. Dvojitý závěs jednostranný je použitelný pro nosná media 100 až 600 mm při rozteči závěsů maximálně 6000 mm. Pro kontrolu jednostranně zatížených závěsů se používají následující grafy. Kontroluje se zda nebyla překročena hodnota vybočení, která nesmí být větší než jedno procento činné délky závěsu. 32

33 KABELOVÝ NOSNÝ SYSTÉM SOLACE JEDNODUCÝ ZÁVĚS JEDNOSTRANNÝ PRO TRASY 100, 200, 300 MM Rozteč výložníků 1 m Trasy Rozteč výložníků 1,5 m Trasy Délka závěsu 1000 Délka závěsu 1000 Délka závěsu 0 f = L/ , f = L/100 Rozteč výložníků 2 m 3 4 Trasy f 0 P L f = L/100 Příklad: Máme kabelovou trasu tvořenou třemi trasami žlabů o šířce 200 mm s výškou bočnice 65 mm při rozteči výložníků 2 metry a délce závěsu 10 mm. Výpočet: Z grafu odečteme hodnotu vybočení 13,6 mm, kterou pomocí opravného koeficientu přepočítáme na hodnotu efektivního vybočení: 13,6 x 0,44 = 5,984 mm. Závěr: odnota efektivního vybočení nesmí přesáhnout hodnotu jednoho procenta činné délky závěsu. Jedno procento délky závěsu je 10 x = 15 mm. odnota efektivního vybočení je 5,984 mm, z čehož plyne, že podmínka bezpečnosti je splněna. JEDNODUCÝ ZÁVĚS JEDNOSTRANNÝ PRO TRASY MM Délka závěsu , Rozteč výložníků 1 m 4 Trasy Délka závěsu Trasa Šířka x výška 100 x x x x x x 115 Koeficient vybočení 0,11 0,20 0,44 0,83 1,00 1,923 Rozteč výložníků 1,25 m Trasy f = L/100 f = L/ P L Trasa Šířka x výška 400 x x 115 Koeficient vybočení 1,00 1,80 0 x 65 0 x 115 3,31 7,03 f 600 x x 115 4,93 10,87 Verze

34 8. Závěsy Závěs UNIVERZAL dvojitý L x 30 Stropní závěsy slouží k ukotvení kabelových tras ke stropu. Předpokladem kvalitního připevnění je kvalitní pevný beton. Při kotvení do stropu kontrolujeme namáhání kotevních prvků průvlakových kotev. Dovolené namáhání kotev je dáno výrobcem a nesmí být překračováno. Závěs Univerzal dvojitý je svou robustní konstrukcí předurčen pro trasy s velkým zatížením. Stropní závěsy jsou vyrobeny ze dvou k sobě svařených Profilů UNIVERZAL C s tloušťkou plechu 2,5 mm a ohraněné příruby z plechu o tloušťce 3 mm. Ohranění zvyšuje tuhost příruby a nesmí být odstraňováno nebo jinak poškozováno. Otevřené strany C-profilu jsou opatřeny ozubením s roztečí 5 mm, které zabraňuje skluzu připevněných výložníků. Výložníky je možno připevňovat na otevřené strany C-profilů. Připevnění výložníku na boční strany je zakázáno. Způsob připevnění výložníků ke stropnímu závěsu je popsán na straně 26 a 27. Doporučujeme oboustranné rovnoměrné zatížení stropních závěsů, jednostranné nebo nerovnoměrné zatížení má za následek přídavná zatížení, která zvyšuje mechanické namáhání stropních závěsů. Dvojité stropní závěsy jsou vhodné pro použití v šikmých trasách Délka L Závěs UNIVERZAL dvojitý ,10 Závěs UNIVERZAL dvojitý ,30 Závěs UNIVERZAL dvojitý ,99 Závěs UNIVERZAL dvojitý ,61 Na objednávku lze dodat i v jiných než standardních délkách. DVOJITÝ ZÁVĚS JEDNOSTRANNÝ PRO TRASY MM 2000 Rozteč výložníků 3 m Trasy Rozteč výložníků 4,5 m , Trasy Délka závěsu 1000 Délka závěsu f = L/100 0 f = L/ Rozteč výložníků 6 m Trasa Šířka x výška 200 x x 115 Koeficient vybočení 1,00 1,00 Délka závěsu f = L/ Trasy f P L 300 x x x x x 65 0 x x x 115 1,00 1,00 1,00 1,90 1,58 3,04 2,30 4,48 34

35 KABELOVÝ NOSNÝ SYSTÉM SOLACE Závěs UNIVERZAL trojitý 13 x Stropní závěsy slouží k ukotvení kabelových tras ke stropu. Předpokladem kvalitního připevnění je kvalitní pevný beton. Při kotvení do stropu kontrolujeme namáhání kotevních prvků průvlakových kotev. Dovolené namáhání kotev je dáno výrobcem a nesmí být překračováno. Stropní závěsy jsou vyrobeny z Profilu UNIVERZAL C s tloušťkou plechu 2,5 mm a ohraněné příruby z plechu o tloušťce 3 mm. Ohranění zvyšuje tuhost příruby a nesmí být odstraňováno nebo jinak poškozováno. Otevřená strana C-profilu je opatřena ozubením s roztečí 5 mm, které zabraňuje skluzu připevněných výložníků. L Výložníky je možno připevňovat na otevřenou stranu C-profilu. Způsob připevnění výložníků ke stropnímu závěsu je popsán na straně 26 a 27. Doporučujeme oboustranné rovnoměrné zatížení stropních závěsů, jednostranné nebo nerovnoměrné zatížení má za následek přídavná zatížení, která zvyšují mechanické namáhání stropních závěsů Délka L Závěs UNIVERZAL trojitý ,40 Závěs UNIVERZAL trojitý ,69 Závěs UNIVERZAL trojitý ,97 Závěs UNIVERZAL trojitý ,90 Na objednávku lze dodat i v jiných než standardních délkách. Závěs UNIVERZAL trojitý s vysokou nosností 13 x 30 Typ A Stropní Závěs UNIVERZAL trojitý s vysokou nosností je primárně určen k ukotvení kabelových tras jednostranných ke stropním nosníkům OK pomocí až pěti kusů Spojovací sady C profil - I profil M10 (O.Č ) viz str. 48. Stropní závěsy jsou vyrobeny z Profilu UNIVERZAL C s tloušťkou plechu 2,5 mm a příruby z plechu o tloušťce 8 a 10 mm. Otevřená strana C-profilu je opatřena ozubením s roztečí 5 mm, které zabraňuje skluzu připevněných výložníků. L Výložníky je možno připevňovat na otevřenou stranu C-profilu. Způsob připevnění výložníků ke stropnímu závěsu je popsán na straně 26 a Délka L Závěs UNIVERZAL trojitý s vysokou nosností - typ A ,07 Závěs UNIVERZAL trojitý s vysokou nosností - typ A ,22 Závěs UNIVERZAL trojitý s vysokou nosností - typ A ,37 Na objednávku lze dodat i v jiných než standardních délkách. Verze

36 8. Závěsy Typ B 13 x L Délka L Závěs UNIVERZAL trojitý s vysokou nosností - typ B ,69 Závěs UNIVERZAL trojitý s vysokou nosností - typ B ,84 Závěs UNIVERZAL trojitý s vysokou nosností - typ B ,99 Na objednávku lze dodat i v jiných než standardních délkách. Krytky ochranné Krytky C profilů jsou vyrobeny z bezhalogenového plastu žluté barvy, slouží jako ochrana před poraněním Krytka ochranná profilu C x a profilu U x Krytka ochranná profilu C x Krytka podélná profilu C 36

37 KABELOVÝ NOSNÝ SYSTÉM SOLACE 9. Profily Profil příčkový 30x15 7 x L Profil příčkový 30x15 slouží k montáži jednoduchých stoupacích vedení. Pro upevnění profilu na stěnu slouží otvory 7x25 mm v zadní stěně. Kabely se k profilu připevňují pomocí kabelových příchytek typu KPC1 a KPC2 (viz str. 52 a 53). Při nutnosti profil na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Délka (L) [kg/m] Profil příčkový 30x ,65 Profil UNIVERZAL C x x 16,5 21 x 21 L Profil UNIVERZAL C x25 je vyroben z plechu o tloušťce 2,5 mm. Používá se jako montážní lišta na stěnu k upevnění výložníků pod sebou nebo obdobně jako Profil UNIVERZAL C x coby stavební prvek pro montáž pomocných konstrukcí. Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). 25 Galvanický zinek Délka (L) Profil UNIVERZAL C x ,45 Profil UNIVERZAL C x ,68 Profil UNIVERZAL C x ,90 Profil UNIVERZAL C x ,13 Profil UNIVERZAL C x ,35 Profil UNIVERZAL C x ,80 Profil UNIVERZAL C x ,14 Profil UNIVERZAL C x ,70 Profil UNIVERZAL C x ,38 Profil UNIVERZAL C x ,51 Profil UNIVERZAL C x ,76 Profil UNIVERZAL C x ,52 Na objednávku lze dodat i v jiných než standardních délkách. Verze

38 9. Profily Profil UNIVERZAL C x L x 16,5 Profil UNIVERZAL C x je základním stavebním prvkem pro montáž pomocných konstrukcí. Profil je vyroben z plechu o tloušťce 2,5 mm. Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Otevřená strana profilu je opatřena ozubením s roztečí 5 mm, které zabraňuje skluzu upevněných dílů. K otevřené straně se připevňují další díly pomocí Matice ozubené M10 (O.Č ) a Šroubu M10x25 se šestihrannou hlavou (O.Č ) nebo pomocí Šroubu M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ) x 21 Pro připevnění dalších dílů je možné použít i čtvercové otvory: Matice kladívková M10 (O.Č ) se Šroubem M10x25 se šestihrannou hlavou (O.Č ) nebo Šroub M10x25 s kladívkovou hlavou (O.Č ) s Maticí šestihrannou M10 (O.Č ), nebo otvory oválné kde používáme Šroub vratový M10x25 s podložkou a maticí (O.Č ). Galvanický zinek Délka (L) Profil UNIVERZAL C x ,56 Profil UNIVERZAL C x ,84 Profil UNIVERZAL C x ,12 Profil UNIVERZAL C x 0 0 1,40 Profil UNIVERZAL C x ,25 Profil UNIVERZAL C x ,81 Profil UNIVERZAL C x ,37 Profil UNIVERZAL C x ,21 Profil UNIVERZAL C x ,53 Profil UNIVERZAL C x ,42 Profil UNIVERZAL C x ,84 Na objednávku lze dodat i v jiných než standardních délkách. Profil UNIVERZAL 2C x x 16,5 21 x 21 L Profil UNIVERZAL 2C x100 se skládá ze dvou svařených nebo sešroubovaných Profilů UNIVERZAL C x, svojí robustní konstrukcí je předurčen pro montáž stropních závěsů a stojin v nejvíce namáhaných kabelových trasách. Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). 100 Galvanický zinek Délka (L) [kg/m] Profil UNIVERZAL 2C x ,62 Profil UNIVERZAL 2C x ,62 Na objednávku lze dodat i v jiných než standardních délkách. 38

39 25 KABELOVÝ NOSNÝ SYSTÉM SOLACE Spojka profilů UNIVERZAL C (pár) Spojka profilů UNIVERZAL C slouží pro pevné a bezpečné spojení profilů UNIVERZAL. Spojka je vyrobena z plechu o tloušťce 3 mm. Pro bezpečnou montáž je třeba osm Šroubů vratových M10x25 s podložkou a maticí (O.Č ), které musí být ve spoji použity. Tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojky nesmí být žádným způsobem upravovány. Další možnost spojení profilů UNIVERZAL C x je použití profilu U 44x44 v minimální délce 300 mm Délka Spojka profilů UNIVERZAL C 230 0,45 Profil U 44x L 12 x 35 Profil U 44x44 je vyroben z plechu o tloušťce 2,5 mm. Používá se jako stavební prvek pro montáž pomocných konstrukcí nebo (v minimální délce 300 mm) pro spojování profilů U x a C x pomocí osmi Šroubů vratových M10x25 s podložkou a maticí ( O.Č ). Tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Délka Profil U 44x ,30 Profil U 44x ,59 Profil U 44x ,92 Na objednávku lze dodat i v jiných než standardních délkách. Profil U x 25 L 12 x 35 Profil U x je vyroben z plechu o tloušťce 2,5 mm. Používá se jako stavební prvek pro montáž pomocných konstrukcí. Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Délka Profil U x ,05 Profil U x ,10 Na objednávku lze dodat i v jiných než standardních délkách. Verze

40 9. Profily Profil L x L x 35 Profil L x je vyroben z plechu o tloušťce 2,5 mm. Používá se jako stavební prvek pro montáž pomocných konstrukcí. Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Profil L x ,16 Profil L x ,33 Profil L x , Profil L x ,67 Profil L x 0 0 0,84 Profil L x ,00 Profil L x ,05 Profil L x ,10 Na objednávku lze dodat i v jiných než standardních délkách. Délka Úhelník mini 55x55 38 Úhelník mini 55x55 je vyroben z plechu o tloušťce 5 mm. Používá se pro spojování všech dodávaných profilů Spojovací šrouby je nutno volit podle typu spojovaných profilů. Nejčastěji se používá Šroub vratový M10x25 s podložkou a maticí (O.Č ) a Šroub M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ). 12 x 25 Šrouby nejsou součástí dodávky a je nutno je objednat zvlášť Rozměry Úhelník mini 55x55 55x55 0,12 Úhelník univerzální x Úhelník univerzální x100 je vyroben z plechu o tloušťce 2,5 mm. Používá se pro spojování všech dodávaných profilů x 16,5 12 x 25 Spojovací šrouby je nutno volit podle typu spojovaných profilů. Nejčastěji se používá Šroub vratový M10x25 s podložkou a maticí (O.Č ) a Šroub M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ). Šrouby nejsou součástí dodávky a je nutno je objednat zvlášť Rozměry Úhelník univerzální x100 x100 0,18 40

41 KABELOVÝ NOSNÝ SYSTÉM SOLACE Profil C x25x2 L Profil C x25x2 slouží k montáži jednoduchých stoupacích vedení. Pro upevnění profilu na stěnu slouží dva otvory o šířce 12 mm na kraji zadní stěny. Kabely se k Profilu C připevňují pomocí kabelových příchytek typu KPP (viz str. 53) Jmenovitá délka Délka (L) Profil C x25x ,46 Profil C x25x ,68 Profil C x25x ,91 Profil C x25x ,12 Profil C x25x ,38 Profil C x25x ,89 Profil C x25x ,32 Profil C x20 COMBI L x 35 Profil C x20 combi slouží k montáži jednoduchých stoupacích vedení. Pro upevnění profilu na stěnu slouží otvory o šířce 12x35 mm v zadní stěně. Kabely se k Profilu C připevňují pomocí kabelových příchytek typu KPP (viz str. 53), nebo pomocí pásky stahovací (viz str. 59) Nerez Jmenovitá délka Délka (L) Profil C x20 combi Profil C x20 combi Profil C x20 combi Profil C x20 combi Profil C x20 combi Profil C x20 combi Profil C x20 combi Krytky ochranné Krytky C profilů jsou vyrobeny z bezhalogenového plastu žluté barvy, slouží jako ochrana před poraněním Krytka ochranná profilu C x a profilu U x Krytka ochranná profilu C x Krytka podélná profilu C Verze

42 lavice 10. lavice lavice STANDARD 11 x x x 35 lavice STANDARD je vyrobena z profilu U 44x44 a ocelové příruby tl. 4 mm. lavice slouží pro montáž závěsu STANDARD potřebné délky přímo na stavbě. Profil U x (viz str. 39) se k hlavici připevňuje pomocí dvou nebo čtyř Šroubů vratových M10x25 s podložkou a maticí (O.Č ), které nejsou součástí dodávky a je nutno je objednat zvlášť. Upevnění výložníků na hotový závěs viz str. 31. lavice se nesmí žádným způsobem upravovat Rozměry lavice závěsu STANDARD montovaného 1x1 0,90 lavice stavitelná 1x60 58 Φ11 11 x lavice stavitelná 1x60 je vyrobena z ocelového plechu tloušťky 3 mm. lavice slouží pro montáž jednoduchých stropních nosníků na šikmé stropy. Otvory v hlavicích umožňují nastavit závěs v rozsahu ± 55 od svislé polohy. Profil UNIVERZAL C x (viz str. 38) nebo Profil U x (viz str. 39) se k hlavici připevňuje pomocí dvou Šroubů M10x70 s maticí a distancí (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. lavice se nesmí žádným způsobem upravovat. 11 x Rozměry lavice stavitelná 1x60 1x58 0,90 lavice stavitelná 1x x 30 1 lavice stavitelná 1x1 je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se ze čtvercové ohraněné příruby a přivařených bočnic s otvory. lavice slouží pro montáž jednoduchých stropních nosníků na šikmé stropy. Soustava děr v bočnicích umožňuje nastavit závěs svisle nebo pod úhlem 7,5, 15, 22,5, 30, 45 a 67,5. Profil UNIVERZAL C x (viz str. 38) se k hlavici připevňuje pomocí dvou Šroubů M10x70 s maticí a distancí (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. lavice se nesmí žádným způsobem upravovat Rozměry lavice stavitelná 1x1 1x1 1,62 42

43 KABELOVÝ NOSNÝ SYSTÉM SOLACE lavice 200x x lavice 200x1 je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se z obdélníkové ohraněné příruby a přivařených bočnic se čtyřmi otvory. lavice slouží pro montáž dvojitých stropních nosníků a podobných konstrukcí. Profil UNIVERZAL 2C x100 (viz str. 38) se k hlavici připevňuje pomocí čtyř Šroubů M10x70 s maticí a distancí (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. lavice se nesmí žádným způsobem upravovat Rozměry lavice 200x1 200x1 1,59 lavice stavitelná 200x1 13 x 30 lavice stavitelná 200x1 je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se z obdélníkové ohraněné příruby a přivařených bočnic se čtyřmi otvory. lavice slouží především pro montáž dvojitých stropních závěsů na šikmé stropy. Otvory v bočnicích umožňují svým natočením nastavit z jedné strany hlavice úhel v rozsahu 0 až od svislé osy, z druhé strany hlavice pak úhel v rozsahu 40 až 90 od svislé osy. Profil UNIVERZAL 2C x100 (viz str. 38) se k hlavici připevňuje pomocí čtyř Šroubů M10x70 s maticí a distancí (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. lavice se nesmí žádným způsobem upravovat Rozměry lavice stavitelná 200x1 200x1 2,10 lavice montážní pro uchycení C profilu 1 13 x lavice montážní pro uchycení C profilu slouží pro montáž sloupů kotvených mezi podlahu a strop nebo nosníků ukotvených mezi dvě stěny tvořených Profilem UNIVERZAL C x (viz str. 37). lavice je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se zr čtvercové ohraněné příruby, přivařeného plechového úhelníku a dvou závitových třemenů ohnutých do pravého úhlu, vybavených podložkami a maticemi. Žádný díl hlavice nesmí být žádným způsobem upravován. lavice nesmí být použita pro montáž stropních závěsů ani podlahových sloupků. Ke kotevní podložce se hlavice připevňuje pomocí ocelových kotev průvlakových (viz str. 45) Rozměry lavice montážní pro uchycení C profilu 1x1 1,14 Verze

44 10. lavice lavice montážní pro uchycení 2C profilu lavice montážní pro uchycení 2C profilu slouží pro montáž sloupů tvořených Profilem UNIVERZAL 2C x100 (viz str. 38) opřených na podlaze a stropě, nebo nosníků ukotvených do zdi x lavice je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se z obdélníkové ohraněné příruby, přivařeného plechového úhelníku a dvou závitových tyčí ohnutých do pravého úhlu, vybavených podložkami a maticemi. Žádný díl hlavice nesmí být žádným způsobem upravován. lavice nesmí být použita pro montáž stropních závěsů. Ke kotevní podložce se hlavice připevňuje pomocí ocelových kotev průvlakových (viz str. 45) Rozměry lavice montážní pro uchycení 2C profilu 200x1 1,54 Deska montážní pro uchycení C profilu Deska montážní pro uchycení C profilu slouží pro připevnění Profilu UNIVERZAL C x (viz str. 38) ke stěně. 13 x lavice je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se z čtvercové ohraněné příruby, čtyř přivařených šroubů vybavených podložkami a maticemi a z protipříruby. Žádný díl hlavice nesmí být žádným způsobem upravován. Ke kotevní podložce se hlavice připevňuje pomocí ocelových kotev průvlakových (viz str. 45) Rozměry Deska montážní pro uchycení C profilu 1x1 0,99 Deska montážní pro uchycení 2C profilu Deska montážní pro uchycení 2C profilu slouží pro připevnění Profilu UNIVERZAL 2C x100 (viz str. 38) ke stěně. 13 x lavice je vyrobena z ocelového plechu tloušťky 3 mm. Skládá se z obdélníkové ohraněné příruby, čtyř přivařených šroubů vybavených podložkami a maticemi a z protipříruby. Žádný díl hlavice nesmí být žádným způsobem upravován. Ke kotevní podložce se hlavice připevňuje pomocí ocelových kotev průvlakových (viz str. 45) Rozměry Deska montážní pro uchycení 2C profilu 200x1 1,34 44

45 KABELOVÝ NOSNÝ SYSTÉM SOLACE 11. Kotvení Více podrobností a montážních informací o všech typech dodávaného kotvení naleznete v katalogu KNS SOLACE - Příručka kotvení. Kotvení do betonu a železobetonu Galvanický zinek X X X X X Nerez X X X X Kotva průvlaková M6x65 0,02 Kotva průvlaková M8x80 0,03 Kotva průvlaková M8x85 0,03 Kotva průvlaková M10x85 0,06 Kotva průvlaková M10x95 0,06 Kotva průvlaková M10x120 0,08 Kotva průvlaková M12x110 0,11 X X X Kotva průvlaková ST M10x90 0,06 Kotva průvlaková ST M12x115 * Kotvy průvlakové M8 obsahují větší podložky o průměru 24 mm. Galvanický zinek Nerez Kotva klínová M6 Kotva klínová M8 Kotva klínová M10 Závitové hřeby X-M8, X-CR M8 Závitové hřeby X-M8 a X-CR M8 slouží ke spolehlivému kotvení KNS SOLACE do betonových a železobetonových konstrukcí. Pro aplikaci je nutné použít metodu ilti DX Kwik tato metoda umožňuje proniknutí hřebů tvrdým štěrkem, nebo do výztuží. Princip DX KWIK je navrtání díry do betonu vrtákem ø 5mm v předepsané hloubce (viz tabulka) a vsazení vybraného hřebu pomocí vsazovacího přístroje ilti DX 351, DX 460, DX 36. Pro správné dotažení matice na hřebu je nutno použít momentový klíč. Maximální dovolené zatížení a dotahovací moment viz tabulka. řeby s povrchovou úpravou galvanickým zinkováním nejsou určeny pro použití ve venkovním prostředí nebo v místnostech s vysokou vlhkostí. Balení obsahuje dodávku hřebů po 100 ks. Matice a podložky nejsou součástí dodávky, a je nutno je objednat zvlášť Délka závitu Délka dříku X-M8 závitový hřeb 15/ X-M8 závitový hřeb 25/ X-CR M8 nerezový závitový hřeb 14/ X-CR M8 nerezový závitový hřeb 22/ Maximální dovolené namáhání [kn] a technické podmínky: Typ hřebu Tah kn Smyk kn loubka vrtání Utahovací moment *1 *2 *3 X-M8, X-CR M8 3,0 0,9 3,0 23 mm 10 Nm *1... Statické a dynamické namáhání. *2... Statické a dynamické namáhání, kotvení v tažené zóně betonu. *3... Statické a dynamické namáhání. Platí pro beton B25 - B55, min. tloušťka betonu 100 mm. Minimální vzdálenost osy hřebů od sebe je 100 mm, minimální vzdálenost od okraje je 100 mm pro armovaný beton a 1 mm pro prostý beton. Verze

46 11. Kotvení Chemické kotvení Speciální vytlačovací pistoli s odděleným vytlačovacím středem a mezikružím vám na objednávku zapůjčíme. Podrobnosti o aplikacích, objednací údaje i příslušenství ve formě svorníků, závitových tyčí apod. naleznete v katalogu KNS SOLACE - Příručka kotvení Cartouche pro chemické kotvení typ SE 300 ml Cartouche pro chemické kotvení typ SE+ 400 ml Cartouche pro chemické kotvení typ IT-MM PLUS 330 ml Cartouche pro chemické kotvení typ IT-MM PLUS 0 ml Cartouche pro chemické kotvení typ IT-Y 200-R 330 ml Cartouche pro chemické kotvení typ IT-Y 200-R 0 ml Cartouche pro chemické kotvení typ FX 275 ml VU chemická patrona 8x80 VU chemická patrona 10x90 Šroub pro chemické kotvení IT-Z M8x80 Šroub pro chemické kotvení IT-Z M10x95 Šroub pro chemické kotvení IT-Z M12x105 0,56 0, Svorník pro chemické kotvení M6x80 Svorník pro chemické kotvení M8x110 Svorník pro chemické kotvení M10x130 Pouzdro IT-SC pro chemické kotvení 12x - nastavovací Pouzdro IT-SC pro chemické kotvení 12x85 - nastavovací Pouzdro IT-SC pro chemické kotvení 16x - nastavovací Pouzdro IT-SC pro chemické kotvení 16x85 - nastavovací 0,04 0,08 0,07 Kotvení do pórovitých materiálů Galvanický zinek X Nerez Tyč závitová M6 0,18 Tyč závitová M8 0,33 Tyč závitová M10 0,49 Galvanický zinek X Nerez Matice šestihranná M6 Matice šestihranná M8 Matice šestihranná M10 Galvanický zinek Nerez Podložka velká M6 (18 mm) Podložka velká M8 (24 mm) Podložka velká M8 (30 mm) Podložka velká M8 (35 mm) Podložka velká M10 (30 mm) 46

47 KABELOVÝ NOSNÝ SYSTÉM SOLACE Kotvení do lehkých materiálů Kotva do plechu ø8x21 (M4) Kotva do sádrokartonu ø10x52 (M5) 0,02 Kotva do sádrokartonu ø10x65 (M5) Kotva do sádrokartonu 12 ø10x52 pro ESM M6 Kotva do sádrokartonu 25 ø10x65 pro ESM M6 Kotva do sádrokartonu sklopná M8x100 Kotva do sádrokartonu sklopná M10x100 0,13 Vrut do sádrokartonu M6x39 Trapézový úchyt 137,5 93,1 Úchyt trapézový slouží k zavěšení konstrukce pomocí závitové tyče nebo šroubu pod strop z trapézového plechu. Dovolené zatížení držáku je závislé na tloušťce kotevního plechu nebo konstrukci stropu. Doporučené hodnoty maximálního zatížení - pouze pro statické zatížení. odnotu dovoleného zatížení je třeba nechat schválit projektantem/statikem dané konstrukce Tloušťka trapézového plechu (mm) Max. dovolené zatíženi (N) 0,63 < tl. 0, ,70 < tl. 0, ,80 < tl. 1, ,00 < tl. 1, ,20 < tl. 1, , < tl. 10 Galvanický zinek Geomet Trapézový úchyt M6 Trapézový úchyt M8 Trapézový úchyt M10 Verze

48 11. Kotvení Kotvení k ocelové konstrukci X-BT Závitové hřeby - nastřelovací X-BT Závitové hřeby z slouží k pevnému a spolehlivému spojení KNS SOLACE s ocelovou konstrukcí. řeby jsou určeny pro aplikaci do oceli (i vysoko pevnostní) o minimální tloušťce základního materiálu 8 mm. Při dodržení předepsaného montážního postupu je možné X-BT hřeby aplikovat na OK opatřené finálním nástřikem při zaručení odolnosti proti korozi. Maximální zatížení při namáhání v tahu je 1,8 kn pro nerezové hřeby a 1,5 kn pro kompozitové hřeby v prostředí s teplotou do 60 C a korozním prostředím maximálně C3. Pro aplikaci je nutné použít nastřelovací pistoli ILTI DX 351 BT (prachem poháněný vsazovací přístroj) s hřeby M6 a M10 nebo ILTI DX 351 BTG (prachem poháněný vsazovací přístroj) s hřeby M8. Pro oba typy pistolí se používají výhradně hnědé, vysoce přesné nábojky typu 6,8/11M. Pro správné dotažení matice na X-BT hřebu, je nutno použít momentový klíč. Maximální dotahovací moment je 8 Nm. řeby je možné dodávat s těsnící podložkou i bez ní. Balení obsahuje 100 kusů hřebů, vrták s dorazem, kalibr pro kontrolu hloubky vsazení a chránič povrchu. Součástí balení hřebů z kompozitu jsou také kompozitové límcové matice Délka X-BT závitový hřeb z nerezové oceli M6 24 X-BT závitový hřeb z nerezové oceli M8 15 X-BT závitový hřeb z nerezové oceli M10 24 X-BT závitový hřeb z kompozitu M10 s maticí límcovou 24 X-EM, X-CR závitový hřeb do oceli X-EM6 závitový hřeb do oceli 11/9 X-EM6 závitový hřeb do oceli 20/9 X-EM8 závitový hřeb do oceli 11/12 X-EM8 závitový hřeb do oceli 15/12 X-EM8 závitový hřeb do oceli 15/12/10 X-EM10 závitový hřeb do oceli 24/12 X-CR M8 nerezový závitový hřeb do oceli 9/12 X-CR M8 nerezový závitový hřeb do oceli 9/12/10 X-CR M8 nerezový závitový hřeb do oceli 15/12 X-CR M8 nerezový závitový hřeb do oceli 15/12/10 48

49 KABELOVÝ NOSNÝ SYSTÉM SOLACE Spojovací sady C profil - I profil ) Spojovací sada I profil M10x - 20 se skládá ze šroubu M10x se šestihrannou hlavou, podložky a z profilovaného ocelového plechu. Matice není součástí dodávky a je nutné ji objednat zvlášť dle upevňované konstrukce. Sadu je možné použít se všemi profily. 2) Spojovací sada I profil M10x70-35 se skládá ze šroubu M10x70 se šestihrannou hlavou, podložky a z profilovaného ocelového plechu. Matice není součástí dodávky a je nutné ji objednat zvlášť dle upevňované konstrukce. Sadu je možné použít se všemi profily mimo UNIVERZAL C x K upevnění profilu je vždy nutné použít 2 ks spojovací sady. Maximální dovolené tahové zatížení jedné spojovací sady je 6kN. Doporučujeme provést kontrolní statický výpočet zatížení. Spojovací sada C profil - I profil M10 slouží pro uchycení závěsu na ocelovou konstrukci tvořenou I profily pomocí profilu UNIVERZAL C. 3) Spojovací sada C profil - I profil M10x65 se skládá ze šroubu M10x65 s ozubenou hlavou, maticí a podložkou a z profilovaného ocelového plechu. 4) Spojovací sada C profil - I profil M10x55 se skládá ze šroubu M10x55 s kladívkovou hlavou, maticí a podložkou a z profilovaného ocelového plechu. 5) Spojovací sada U/C profil (event. 2C profil)- I profil třmenová slouží pro uchycení daného profilu KNS na ocelovou konstrukci tvořenou I profily. K takto uchycenému profilu je možné dále upevňovat potřebné konstrukce KNS. Skládá se z ocelového třmene se dvěma maticemi a podložkami a z ocelového plechu. Maximální dovolené tahové zatížení jednoho úchytu (tvořeného dvěma spojovacími sadami) je 3kN při rovnoměrném zatížení Použitelná tloušťka příruby I profilu Spojovací sada I profil M10x ,28 Spojovací sada I profil M10x ,35 Spojovací sada C profil - I profil M10x ,26 Spojovací sada C profil - I profil M10x ,24 Spojovací sada U/C profil - I profil třmenová ,41 Spojovací sada 2C profil - I profil třmenová ,45 Kompatibilita matic spojovacích sad M10x + M10x70 a druhů použitých profilů: Profil Profil UNIVERZAL C x Profil U x Úchyt I Místo upevnění Druh matice spojovací sady Ozubená strana X Matice ozubená M10 Oválný otvor X X Matice šestihranná M10 + Podložka velká M10 (30mm) Čtvercový otvor X Matice kladívková M10 Oválný otvor X X Matice šestihranná M10 + Podložka velká M10 (30mm) Úchyt I slouží pro spolehlivé upevnění stropních závěsů k vodorovně uloženým ocelovým nosníkům z I profilu. Maximální dovolené zatížení jednoho úchytu je 3kN při rovnoměrném oboustranném zatížení stropního závěsu. V případě užití v trase jednostranné nebo nerovnoměrně zatížené je nutné kontrolním výpočtem rozhodnout o možnosti nasazení tohoto uchycení. Jeden I-úchyt se skládá ze dvou kusů spojovací sady C profil - I profil M10x65 a jednoho kusu profilu UNIVERZAL C podle zvolené délky. Stropní závěs se k I-úchytům připevní pomocí šroubů M10x25 s šestihrannou hlavou a kosou maticí (O.Č ), tyto šrouby nejsou součástí dodávky, a je nutno je objednat zvlášť Délka (L) Úchyt I ,95 Úchyt I ,17 Úchyt I ,39 Úchyt I 0 0 1,61 Úchyt I ,27 Úchyt I ,65 Verze

50 11. Kotvení Úchyt T I profil L Úchyt T I profil slouží pro upevnění výložníku na svislé sloupy tvořené ocelovým I profilem. Maximální dovolené zatížení úchytu je 600N. Jeden T-úchyt se skládá ze dvou kusů spojovací sady C profil - I profil M10x65, jednoho šroubu M10x25 s ozubenou hlavou, maticí a podložkou a jednoho svařence z profilů UNIVERZAL C x25 dle zvolené délky. 1 Výložník se k T-úchytu připevní pomocí šroubů M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ). Jeden šroub pro připevnění výložníku STANDARD je součástí dodávky, pro připevnění výložníku UNIVERZAL druhý šroub není součástí dodávky, a je nutno jej objednat zvlášť Délka (L) Úchyt T I profil 200 0,95 Úchyt T I profil 300 1,17 Úchyt T I profil 400 1,39 Nosník rozpěrný Nosník rozpěrný slouží pro uchycení prvků KNS do vnitřních stran (rozepřením mezi příruby) ocelových profilů I nebo U. Jeden rozpěrný nosník se skládá ze dvou kusů hlavice nosníku rozpěrného a jednoho kusu profilu UNIVERZAL C x25 podle zvolené délky (nutno zvolit podle velikosti ocelového profilu, na který je montáž zamýšlena) Nosník rozpěrný Nosník rozpěrný Nosník rozpěrný Nosník rozpěrný Nosník rozpěrný Nosník rozpěrný Příchytka MAB Příchytka MAB slouží pro uchycení závitové tyče k ocelovému nosníku. Připevnění se provádí utažením šroubu a následně kontramatice. Závitová tyč se zasune do otvoru v příchytce a upevní dvěmi maticemi. Galvanický zinek Otvor pro závitovou tyč Max. tloušťka katevního materiálu Příchytka MAB ,08 Příchytka MAB ,15

51 KABELOVÝ NOSNÝ SYSTÉM SOLACE Typ A 21 x Příchytka přivařovací Typ B 21 x Příchytka přivařovací slouží pro uchycení prvků KNS k ocelové konstrukci, především k velkým ocelovým nosníkům, zabetonovaným ocelovým pásnicím apod. k nimž není možné, nebo vhodné, kotvit jiným způsobem. Přivařovací příchytka je vyrobena z válcovaného profilu U, který se otevřenou stranou přivaří k ocelové konstrukci. V protější plné straně jsou vyříznuty otvory, ke kterým se prvky KNS připevní pomocí Šroubu M10 s kladívkovou hlavou (O.Č ), nebo pomocí Šroubu M10x25 se šestihrannou hlavou (O.Č ) a Matice kladívkové M10 (O.Č ) Příchytka přivařovací A 1, Příchytka přivařovací B 0,40 U-Třmen D U-třmen slouží pro uchycení profilů k trubkám (např. k zábradlí). Upevňovat lze profily UNIVERZAL C x25 a C x, profily U 44x44 a x, profily L x. Skládá se z jednoho třmenu se závity M8, 2 ks podložky M8 velké a 2 ks matice M8. Galvanický zinek Geomet Pro průměr trubky D [kg/pár] [ ] U-Třmen 27 26,7 ¾ 0,02 U-Třmen 34 33,7 1 0,02 U-Třmen 42 42,4 1 ¼ 0,03 U-Třmen 49 48,3 1 ½ 0,03 U-Třmen 60 60,3 2 0,04 U-Třmen 76 76,1 2 ½ 0,05 Verze

52 12. Kabelové příchytky 12. Kabelové příchytky Příchytka kabelová KPC1 Příchytka kabelová KPC1 se používá pro pevné a bezpečné přichycení kabelů v trasách vytvořených z žebříku kabelového Standard, nebo z profilu příčkového 30x Průměr Příchytka kabelová KPC ,02 Příchytka kabelová KPC ,03 Příchytka kabelová KPC ,03 Příchytka kabelová KPC ,04 Příchytka kabelová KPC ,04 Příchytka kabelová KPC ,07 Příchytka kabelová KPC ,07 Příchytka kabelová KPC ,08 Příchytka kabelová KPC ,10 Příchytka kabelová KPC ,10 Příchytka kabelová KPC ,10 Příchytka kabelová KPC ,11 Příchytka kabelová KPC ,15 Příchytka kabelová KPC ,16 Příchytka kabelová KPC ,16 Příchytka kabelová KPC1 PL Příchytka kabelová KPC1 PL se používá pro pevné a bezpečné přichycení kabelů v trasách vytvořených z žebříku kabelového Standard, nebo z profilu příčkového 30x15. Tato příchytka má přítlačné kabelové lůžko z plastu Průměr Příchytka kabelová KPC1 PL ,02 Příchytka kabelová KPC1 PL ,03 Příchytka kabelová KPC1 PL ,04 Příchytka kabelová KPC1 PL ,05 Příchytka kabelová KPC1 PL ,06 Příchytka kabelová KPC1 PL ,07 Příchytka kabelová KPC1 PL ,08 Příchytka kabelová KPC1 PL ,09 Příchytka kabelová KPC1 PL ,10 Příchytka kabelová KPC1 PL ,11 Příchytka kabelová KPC1 PL ,12 Příchytka kabelová KPC1 PL ,13 Příchytka kabelová KPC1 PL ,14 Příchytka kabelová KPC1 PL ,15 Příchytka kabelová KPC1 PL ,16 52

53 KABELOVÝ NOSNÝ SYSTÉM SOLACE Příchytka kabelová KPC2 Příchytka kabelová KPC2 se používá pro pevné a bezpečné přichycení dvou kabelů nad sebou v trasách vytvořených z žebříku kabelového Standard, nebo z profilu příčkového 30x Průměr Příchytka kabelová KPC ,04 Příchytka kabelová KPC ,04 Příchytka kabelová KPC ,05 Příchytka kabelová KPC ,05 Příchytka kabelová KPC ,06 Příchytka kabelová KPC ,09 Příchytka kabelová KPC ,10 Příchytka kabelová KPC ,11 Příchytka kabelová KPC ,13 Příchytka kabelová KPC ,14 Příchytka kabelová KPC ,15 Příchytka kabelová KPC ,16 Příchytka kabelová KPP Příchytka kabelová KPP se používá se pro pevné a bezpečné přichycení kabelů v jednoduchých stoupacích či stropních trasách vytvořených z Profilu C x25x2 nebo Profilu C x20 COMBI (event. Profilu UNIVERZAL C x, Profilu UNIVERZAL C x25 nebo výložníku a nosníku z těchto profilů). Vyrábí se z ocelového plechu žárově zinkovaného Průměr Příchytka kabelová KPP ,02 Příchytka kabelová KPP ,03 Příchytka kabelová KPP ,03 Příchytka kabelová KPP ,04 Příchytka kabelová KPP ,04 Příchytka kabelová KPP ,06 Příchytka kabelová KPP ,07 Příchytka kabelová KPP ,07 Příchytka kabelová KPP ,09 Příchytka kabelová KPP ,11 Příchytka kabelová KPP ,12 Příchytka kabelová KPP ,14 Příchytka kabelová KPP ,14 Příchytka kabelová KPP ,16 Příchytka kabelová KPP ,17 Příchytka kabelová KPP ,19 Příchytka kabelová KPP ,24 Příchytka kabelová KPP ,27 Verze

54 12. Kabelové příchytky Příchytka kabelová KPP PL Příchytka kabelová KPP se používá se pro pevné a bezpečné přichycení kabelů v jednoduchých stoupacích či stropních trasách vytvořených z Profilu C x25x2 nebo Profilu C x20 COMBI (event. Profilu UNIVERZAL C x, Profilu UNIVERZAL C x25 nebo výložníku a nosníku z těchto profilů). Vyrábí se z ocelového plechu žárově zinkovaného. Tato příchytka má přítlačné kabelové lůžko z plastu Průměr Příchytka kabelová KPP PL ,03 Příchytka kabelová KPP PL ,03 Příchytka kabelová KPP PL ,04 Příchytka kabelová KPP PL ,04 Příchytka kabelová KPP PL ,05 Příchytka kabelová KPP PL ,07 Příchytka kabelová KPP PL ,08 Příchytka kabelová KPP PL ,08 Příchytka kabelová KPP PL ,10 Příchytka kabelová KPP PL ,11 Příchytka kabelová KPP PL ,12 Příchytka kabelová KPP PL ,12 Příchytka kabelová KPP PL ,16 Příchytka kabelová KPP PL ,18 Příchytka kabelová KPP PL ,19 Příchytka kabelová KPL1 Příchytka kabelová KPL se používá pro pevné a bezpečné přichycení kabelů ke konstrukcím vytvořeným z ocelových profilů (např. i válcované profily L, I, T, U), pásové oceli apod o maximální tl. 12 mm Průměr Příchytka kabelová KPL ,03 Příchytka kabelová KPL ,03 Příchytka kabelová KPL ,04 Příchytka kabelová KPL ,04 Příchytka kabelová KPL ,05 Příchytka kabelová KPL ,07 Příchytka kabelová KPL ,08 Příchytka kabelová KPL ,08 Příchytka kabelová KPL ,11 Příchytka kabelová KPL ,11 Příchytka kabelová KPL ,12 Příchytka kabelová KPL ,12 Příchytka kabelová KPL ,17 Příchytka kabelová KPL ,17 Příchytka kabelová KPL ,18 54

55 KABELOVÝ NOSNÝ SYSTÉM SOLACE Opěrka kabelová (pár) Opěrku lze použít pro příchytky kabelové KPC1, KPC1 PL, KPC2 i KPP Nerez X X X X X [kg/pár] Opěrka kabelová 12 0,02 Opěrka kabelová 16 0,02 Opěrka kabelová 20 0,03 Opěrka kabelová 24 0,03 Opěrka kabelová 28 0,04 Opěrka kabelová 32 0,05 Opěrka kabelová 36 0,05 Opěrka kabelová 40 0,06 Opěrka kabelová 44 0,06 Opěrka kabelová 48 0,06 Opěrka kabelová 52 0,07 Opěrka kabelová 56 0,08 Opěrka kabelová 60 0,19 Opěrka kabelová 64 0,20 Opěrka kabelová 70 0,21 Opěrka kabelová 76 0,23 Opěrka kabelová 82 0,25 SOLACE Grip SOLACE Grip slouží k vedení kabelů a kabelových svazků v jednoduchých trasách na stěně nebo pod stropem. Doporučená rozteč je 0 mm (závisí na průměru a hmotnosti kabelů). Na zeď nebo strop se připevňuje pomocí vhodných kotev. L L Průměr A Průměr B Průměr C SOLACE Grip 42x ,5 10 5,5 0,03 SOLACE Grip 57x ,5 12 6,5 0,08 Verze

56 12. Kabelové příchytky Příchytka MB Příchytka MB je lehčí variantou uchycení žebříku na profil UNIVERZAL C x25. Příchytka se na stěnu připevní pomocí Kotvy průvlakové a žebřík následně přes otvory 11x25 mm ve spodním lemu bočnice s použitím Šroubu vratového M10x25 s podložkou a maticí. Šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Nerez mm Příchytka MB 0,08 Příchytka KSM Příchytka se upevňuje pomocí dodávaného šroubu do betonu 6x35 mm. Páska stahovací SBA Geomet Páska stahovací SBA slouží pro svazkování nebo uchycení kabelů v trasách. Je vyrobena z bezhalogenního oheň retardujícího plastu černé barvy. Spony SBL jsou vyrobeny z nemagnetické nerezové oceli. Páska je dodávána na délku v metrech. Průměr Příchytka KSM jednoduchá 6 6 Příchytka KSM jednoduchá 8 8 0,02 Příchytka KSM jednoduchá ,02 Příchytka KSM jednoduchá ,02 Příchytka KSM dvojitá ,02 Šířka Základní délka [m] Páska stahovací SBA 6,4 6,4 25 1, Páska stahovací SBA 9,5 9,5 25 1, Páska stahovací SBA 12,7 12,7 25 1, Páska stahovací SBA 15,9 15,9 25 1, Páska stahovací SBA 19,1 19,1 25 1,20 Nerez Spona stahovací SBL-D 6,4 Spona stahovací SBL-D 9,5 Spona stahovací SBL-D 12,7 Spona stahovací SBL-D 15,9 Spona stahovací SBL-D 19,1 Příchytka STCC Příchytky STCC jsou vyrobené z nemagnetické nerezové oceli a bezhalogenových plastových krytek chránících kabel před poškozením. Slouží pro pevné a bezpečné uchycení kabelů, nejen při běžném provozu, ale také v případě zkratu, kdy zabrání uvolnění a pohybu zkratovaného kabelu. K uzavření příchytky a sevření kabelů slouží předmontovaný Šroub s šestihrannou hlavou a samojistící šestihrannou maticí. Upevnění příchytky je možné standardně dodávanou sadou Šroubu s šestihrannou hlavou, dvěma podložkami a samojistící maticí šestihrannou, nebo jinými šrouby, kotvami či doplňky dle požadovaného způsobu použití a upevnění. STCC-V B STCC-S B 55mm 56

57 KABELOVÝ NOSNÝ SYSTÉM SOLACE Nerez A Výška Šířka B Bližší informace a příslušenství lze nalézt v Katalogu příchytek. Příchytka STCC-V ,39 Příchytka STCC-V ,40 Příchytka STCC-V ,43 Příchytka STCC-V ,43 Příchytka STCC-V ,44 Příchytka STCC-V ,45 Příchytka STCC-V ,46 Příchytka STCC-V ,55 Příchytka STCC-V ,56 Příchytka STCC-V ,58 Příchytka STCC-V ,59 Příchytka STCC-V ,61 Příchytka STCC-V ,63 Příchytka STCC-V ,64 Příchytka STCC-V ,65 Příchytka STCC-V ,82 Příchytka STCC-V ,82 Příchytka STCC-V ,82 Příchytka STCC-V ,83 Příchytka STCC-V ,85 Příchytka STCC-V ,85 Příchytka STCC-V ,85 Příchytka STCC-V ,85 Příchytka STCC-V ,88 Příchytka STCC-V ,89 Příchytka STCC-V ,89 Příchytka STCC-V ,89 Příchytka STCC-V ,90 Příchytka STCC-V ,90 Příchytka STCC-V ,91 Příchytka STCC-V ,91 Příchytka STCC-V ,92 Příchytka STCC-V ,92 Příchytka STCC-V ,93 Příchytka STCC-V ,94 Příchytka STCC-V ,97 Příchytka STCC-V ,99 Příchytka STCC-V ,01 Příchytka STCC-V ,11 Příchytka STCC-V ,21 Nerez A Výška Šířka B Příchytka STCC-S ,40 Příchytka STCC-S ,42 Příchytka STCC-S ,42 Příchytka STCC-S ,43 Příchytka STCC-S ,43 Příchytka STCC-S ,43 Příchytka STCC-S ,44 Příchytka STCC-S ,45 Příchytka STCC-S ,45 Příchytka STCC-S ,47 Příchytka STCC-S ,47 Příchytka STCC-S ,48 Příchytka STCC-S ,48 Příchytka STCC-S ,48 Příchytka STCC-S ,48 Příchytka STCC-S ,49 Příchytka STCC-S ,49 Příchytka STCC-S ,49 Příchytka STCC-S ,49 Příchytka STCC-S , Příchytka STCC-S , Příchytka STCC-S , Příchytka STCC-S , Příchytka STCC-S ,51 Příchytka STCC-S ,55 Příchytka STCC-S ,57 Příchytka STCC-S ,59 Příchytka STCC-S ,61 Příchytka STCC-S ,62 Příchytka STCC-S ,63 Příchytka STCC-S ,64 Příchytka STCC-S ,65 Příchytka STCC-S ,66 Příchytka STCC-S ,67 Příchytka STCC-S ,68 Příchytka STCC-S ,69 Příchytka STCC-S ,90 Příchytka STCC-S ,92 Příchytka STCC-S ,93 Příchytka STCC-S ,94 Držák příchytky STCC kloubový Držák příchytky STCC kloubový slouží k upevnění příchytky s možností jejího natočení o ± 65. Je vyroben z ocelového nebo nerezového plechu tl. 3 mm. Nerez Geomet Držák příchytky STCC kloubový 3, Verze

58 12. Kabelové příchytky Příchytka kabelová ESM se závitem M6 Příchytka kabelová ESM se závitem M6 se používá pro vedení jednoho nebo svazku kabelů v jednoduchých trasách. Doporučená rozteč příchytek je 0 mm. Na zeď nebo na strop se připevňuje buď přímo pomocí ocelových kotev nebo pomocí Sady pro připevnění příchytky ESM k Výložníku UNIVERZAL nebo Profilu UNIVERZAL C na profily upevněné na zeď nebo strop. Kotva průvlaková Správně Kotva průvlaková Špatně Geomet Příchytka ESM M6 L - 6 Příchytka ESM M6 L - 8 Příchytka ESM M6 L - 10 Příchytka ESM M6 L - 12 Příchytka ESM M6 L - 14 Příchytka ESM M6 L - 15 Příchytka ESM M6 L - 16 Příchytka ESM M6 L - 18 Příchytka ESM M6 L - 20 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L ,02 Příchytka ESM M6 L - 0,03 Příchytka ESM M6 L ,03 Příchytka ESM M6 L ,04 Příchytka ESM M6 L ,04 Při kotvení příchytky ESM kotvou průvlakovou M6x65 (O.Č ; ; ) je nutné kotvu po jejím osazení nejdříve aktivotat dotažením matice (dle utahovacích momentů uvedených na balení). Příchytka ESM se následně našroubuje na závity kotvy tak, aby závity nepřesahovaly do prostoru příchytky, ve kterém bude upevněn kabel a nedošlo tak k jeho poškození. Pro zajištění příchytky v této poloze se používá matice na kotvě průvlakové, která může být po aktivaci kotvy opět povolena a dotažena proti osazené příchytce. U ostatních kotevních prvků doporučujeme použít Matici šestihrannou sníženou M6. Příslušenství k ukotvení příchytky ESM Příchytka STK slouží pro uchycení na ocelový nosník (běžně válcovaný profil I, C apod.), připevnění se provádí naražením příchytky na okraj profilu. Spojka UNIVERZAL - ESM slouží pro připevnění příchytky kabelové ESM se závitem M6 k Výložníku UNIVERZAL nebo k Profilu UNIVERZAL C Matice šestihranná snížená M6 0,02 Kotva průvlaková M6x65 0,02 Kotva do plechu ø8x21 (M4) Kotva do sádrokartonu ø10x52 (M5) 0,02 Kotva do sádrokartonu ø10x65 (M5) Kotva do sádrokartonu 12 ø10x52 pro ESM M6 Kotva do sádrokartonu 25 ø10x65 pro ESM M6 X-M6 závitový hřeb 20/37 X-EM6 závitový hřeb do oceli 11/9 X-EM6 závitový hřeb do oceli 20/9 Vrut do sádrokartonu M6x39 Příchytka STK 7 0,03 Příchytka STK 12 0,03 Příchytka STK 20 0,04 Spojka UNIVERZAL - ESM 0,30 X-BT závitový hřeb z nerezové oceli M6 58

59 KABELOVÝ NOSNÝ SYSTÉM SOLACE 13. Příslušenství Zinkový spray a zinková barva Zinkový spray a zinková barva se používají na ošetření řezných a střižných hran nebo drobných poškození zinkového povlaku. Barva zinková se aplikuje natíráním a je dodávána v plechovce. Pro ošetření dílů s povrchovou úpravou žárovým zinkováním doporučujeme používat zinkovou barvu, která zajištuje kvalitnější ochrannou vrstvu než spray. Objem [ml] Spray zinkový 400 0, Barva zinková ,17 Lišta kabelová 40x x12 4x Lišta kabelová 40x20 slouží pro vedení malého počtu slabších kabelů v jednoduchých vodorovných trasách, kde je požadována jejich dokonalejší ochrana, která nemůže být splněna v jednoduchých příchytkách (např. příchytka ESM M6). Lišta se kotví ke stropu otvory 7x12 mm v horní ploše, otvory 4x12 mm ve svislé bočnici slouží pro možné zajištění kabelů páskou stahovací (O.Č ). Dodává se ve standardní délce 3000 mm [kg/m] Lišta kabelová 40x20 0,89 Páska stahovací Páska stahovací slouží pro svazkování nebo uchycení kabelů ve trasách. Nerez Páska stahovací 360x8 Krabice elektroinstalační Krabice jsou vyrobeny z bezhalogenového plastu oranžové barvy. Dodávají se včetně vnitřní svorkovnice. Krabice elektroinstalační silová IP54 PO je určena pro silové kabely o průřezu 1,5 6 mm 2 a splňuje udaný stupeň krytí. Kotvení je možné dodanými s kotvami M6x do betonu, nebo vhodnými šrouby dle potřeby. Krabice elektroinstalační silová IP66 PO je určena pro silové kabely o průřezu 1,5 6, 10 nebo 16 mm 2 (dle velikosti krabice) a splňuje udaný stupeň krytí. Kotvení je možné přiloženými kotvami do betonu nebo vhodnými šrouby dle potřeby, víko krabice se upevňuje dvěma přiloženými nerezovými šrouby. V případě zájmu je možné dodat také krabice určené pro sdělovací kabely Krabice elektroinstalační silová 105x105x40 IP54 PO 0, Krabice elektroinstalační silová 101x101x65 IP66 PO Krabice elektroinstalační silová 126x126x76 IP66 PO Krabice elektroinstalační silová 176x126x87 IP66 PO Verze

60 14. Odlehčovač tahu (WUM) 14. Odlehčovač tahu (WUM) Odlehčovač tahu (WUM) s příslušenstvím Odlehčovač tahu (tzv. WUM) slouží pro zajištění odlehčení tahu kabelů při vertikální montáži trasy s požadavkem na integrovanou funkčnost při požáru dle ZP 27/2008 nebo DIN Pokud je WUM použit v intervalech do 3,5 m, není nutné provádět smyčkování kabelů. Obsah dodávky pro položky WUM: -požárně odolný kryt -upevňovací sada (závitová tyč s potřebnými maticemi a podložkou) -ohniodolný tmel S100SM-K -minerální vlna Pro upevnění WUMu je dále třeba objednat profil C 2970/2 SLD (dodávaný v délce 2 m), kotvy pro připevnění profilu a příchytky kabelové B xx D pro přichycení kabelů k profilu. V případě potřeby většího množství ohniodolného tmelu S100SM-K než je množství v balení, je možné na objednávku dodat tmel i samostatně. Ohniodolný tmel S100SM-K slouží k utěsnění odlehčovače tahu v případě potřeby většího množství tmelu než je množství v balení WUM 300 E30 100x370x135 3,08 WUM 400 E30 100x470x135 2,47 WUM 0 E30 100x570x135 4,27 WUM 300 E90 200x470x185 WUM 400 E90 200x570x185 10,45 WUM 0 E90 200x670x185 14,25 Profil C 2970/2 SLD pro WUM 1,58 Kotva natloukací KDM pro WUM 0,02 Kotva průvlaková M6x65 0,02 Ohniodolný tmel S100SM-K Příchytka kabelová pro WUM Příchytka kabelová B 12 D 0,03 Příchytka kabelová B 14 D 0,03 Příchytka kabelová B 16 D 0,03 Příchytka kabelová B 18 D 0,03 Příchytka kabelová B 22 D 0,04 Příchytka kabelová B 26 D 0,04 Příchytka kabelová B 30 D 0,05 Příchytka kabelová B 34 D 0,05 Příchytka kabelová B 38 D 0,05 Příchytka kabelová B 42 D 0,06 Příchytka kabelová B 46 D 0,06 Příchytka kabelová B D 0,07 Příchytka kabelová B 54 D 0,07 Příchytka kabelová B 58 D 0,07 Příchytka kabelová B 64 D 0,08 Příchytka kabelová B 70 D 0,09 Příchytka kabelová B 76 D 0,09 Příchytka kabelová B 80 D 0,10 60

61 KABELOVÝ NOSNÝ SYSTÉM SOLACE Tangit FP, Protipožární pěna Tangit FP 5 2C Protipožární pěna slouží jako ohni a kouři odolné utěsnění všech malých a středních prostupů kabelů a KNS. Požární odolnost EI 90. minimální tloušťka pěny je 1 mm ve stěně a 200 mm ve stropě. Maximální velikost prostupu je 3x3 mm, nebo 1225 cm 2 při maximální šířce 0 mm. Výtěžnost z kartuše cca 3,5 l, řezatelné po 4 min., plně vytvrdlé po 20 min. Po odřezání přebytků pěny musí být povrch natřen ve dvou vrstvách níže uvedeným protipožárním pláštěm Tangit FP 5 2C Protipožární pěna Tangit FP, Protipožární plášť Tangit FP 800 Protipožární plášť je součástí systému Tangit FP 5 2C Protipožární pěna. Slouží jako finální povrch požárního prostupu a pro natření kabelů, kabelových svazků a konstrukcí u požárního prostupu pro zastavení šíření ohně (nátěr musí být proveden v délce alespoň 1 mm od prostupu). Nátěr je suchý po cca 1 hod Tangit FP 800 Protipožární plášť 1 kg Tangit FP 800 Protipožární plášť 15 kg Verze

62 15. Spojovací materiál a šroubové sady 15. Spojovací materiál a šroubové sady Schematický obrázek Příklad použití Šroub vratový M6x10 s maticí límcovou Připojení žlabu k výložníku STANDARD, připevnění spojek, připevnění držáků víka Šroub vratový M6x12 s maticí límcovou Připojení žlabu k výložníku STANDARD, připevnění spojek, připevnění držáků víka Lze nahradit sadou Šroub vratový M10x25 s maticí límcovou 0,04 Pro připojení výložníků ke stropním závěsům, pro spojování Univerzálního úhelníku a C profilu Šroub vratový M6x25 s podložkou a maticí Šroub vratový M8x25 s podložkou a maticí 0,03 Pro připojení výložníků ke stropním Šroub vratový M10x25 s podložkou a maticí ,04 Šroub M6x16 s kladívkovou hlavou a maticí límcovou Šroub M10x70 s maticí a distancí 0,05 Spojka žlab - výložník UNIVERZAL Spojka žebřík - výložník STANDARD Spojka žebřík - výložník UNIVERZAL 0,03 0,03 0,05 závěsům, pro spojování Univerzálního úhelníku a C profilu Varianta pro připevnění držáků víka (místo sady ) Pro použití s hlavicí 200x1 a hlavicemi stavitelnými 1x60 nebo 1x1 Pro připojení žlabu k výložníku UNIVERZAL Pro připojení žebříku k výložníku STANDARD Pro připojení žebříku k výložníku UNIVERZAL Spojka žebřík - přepážka Pro uchycení přepážky k žebříku Spojovací sada profilů UNIVERZAL kladívková Šroub M10x25 s šestihrannou hlavou, maticí kladívkovou a podložkou Šroub M10x25 s kladívkovou hlavou, maticí a podložkou Šroub M10x25 s ozubenou hlavou, maticí a podložkou 0,10 0,10 Šroub M10x25 s šestihrannou hlavou a kosou maticí 0,09 Pro připojení výložníků ke stropním závěsům a C profilům Pro připevnění závěsu na profil UNIVER- ZAL C při kotvení na ocelovou konstrukci (ocelové nosníky) 0,08 Pro spojení dvou profilů UNIVERZAL C 0,08 čtvercovými otvory 0,07 Šroub M6x25 se šestihrannou hlavou Šroub M8x25 se šestihrannou hlavou Šroub M10x25 se šestihrannou hlavou 0,02 0,03 Šroub M10x35 se šestihrannou hlavou Šroub M10x45 se šestihrannou hlavou Šroub IMBUS M10x25 Šroub IMBUS M10x45 Šroub IMBUS M10x70 Šroub IMBUS M10x120 0,03 0,03 0,02 0,04 0,05 0,08 Šroub vratový M6x20 Šroub vratový M8x25 0,02 Šroub vratový M10x25 62

63 KABELOVÝ NOSNÝ SYSTÉM SOLACE Schematický obrázek Příklad použití Matice šestihranná M6 Matice šestihranná M8 Matice šestihranná M10 Matice límcová M6 Matice límcová M8 Matice límcová M10 Matice ozubená M10 0,03 0,05 Matice kladívková M10 0,03 0,03 Matice kosá M8 0,03 Matice kosá M10 0,03 Podložka velká M6 (18 mm) Podložka velká M8 (24 mm) Podložka velká M8 (30 mm) Podložka velká M8 (35 mm) Podložka velká M10 (30 mm) Podložka pružná M6 Podložka pružná M8 Podložka pružná M10 Podložka vějířová M6 Podložka vějířová M8 Podložka vějířová M10 Pro připevnění k C profilu Pro připevnění příchytky STCC Verze

64 15. Spojovací materiál a šroubové sady Schematický obrázek Příklad použití Podložka antivibrační M6 Podložka antivibrační M8 Podložka antivibrační M10 Podložka antivibrační velká M6 Podložka antivibrační velká M8 Podložka antivibrační velká M10 Tyč závitová M6 Tyč závitová M8 Tyč závitová M10 Matice spojovací M6 Matice spojovací M8 Matice spojovací M10 0,14 0,18 0,33 0,33 0,33 0,42 0,49 0,49 0,02 0,02 0,02 0,02 0,04 Bezpečně zajišťují šroubový spoj proti uvolnění vlivem vibrací a rázů. Úspěšně podrobeno Junkerově testu dle DIN a testu dle NASM Pro spojení dvou tyčí závitových Spojovací sada UNIVERZAL - tyč závitová M Ø 11 35x11 16x Úchyt stavitelný pro tyč závitovou ,

65 KABELOVÝ NOSNÝ SYSTÉM SOLACE 16. Drátěný program Žlab kabelový WIRE B 100 Žlab kabelový WIRE slouží pro uložení všech typů kabelů. Kabely musí být ve žlabu uloženy rovnoměrně. Žlaby se vyrábí z ocelového drátu průměru 4 mm v délce 3 metry. Úprava drátěných žlabů a výroba tvarových prvků je možná při dodržení postupů předepsaných úprav (viz. montážní manuál). Pro ošetření střižných hran musí být použit nátěr nebo nástřik Zinkovou barvou (O.Č nebo ). V tabulce je uveden předepsaný počet spojek pro jednotlivé rozměry na jeden spoj, tyto spojky nejsou součástí dodávky a je nutno je objednat zvlášť. Zatížení (Kg/m) Zatěžový graf žlabu drátěného Rozteč podpěr (mm) Galvanický zinek Nerez Výška Šířka Počet spojek [ks] Žlab kabelový WIRE x 2 Žlab kabelový WIRE 100x Žlab kabelový WIRE 1x 1 2 Žlab kabelový WIRE 200x Žlab kabelový WIRE 2x 2 3 Žlab kabelový WIRE 300x Žlab kabelový WIRE 400x Žlab kabelový WIRE 0x 0 4 [kg/m] Žlab kabelový WIRE 100x Žlab kabelový WIRE 1x Žlab kabelový WIRE 200x Žlab kabelový WIRE 2x Žlab kabelový WIRE 300x Žlab kabelový WIRE 400x Žlab kabelový WIRE 0x Na přání je možná povrchová úprava práškovou barvou v provedení RAL Víko WIRE přímé Víko WIRE přímé slouží pro zakrytí žlabů. Je vyrobeno z plechu tloušťky 1-1,5 mm v délce 2 metry. Pro připevnění ke žlabu se používají spojovací sady WIRE pro víko a přepážku, spojovací sady nejsou součástí dodávky a je nutno je objednat zvlášť. B Nerez Šířka B Víko WIRE přímé 61 1,00 Víko WIRE přímé ,00 Víko WIRE přímé ,00 Víko WIRE přímé ,20 Víko WIRE přímé ,20 Víko WIRE přímé , Víko WIRE přímé , Víko WIRE přímé , [kg/m] Verze

66 16. Drátěný program Přepážka žlabu WIRE 2000 Přepážka žlabu WIRE slouží k oddělení kabelů ve žlabu. Je vyrobena z plechu tloušťky 0,8 nebo 1 mm v délce 2 metry. Pro připevnění ke žlabu se používají spojovací sady WIRE pro víko a přepážku, spojovací sady nejsou součástí dodávky a je nutno je objednat zvlášť. B Nerez Výška B ŽZ Přepážka žlabu WIRE 48 1,00 Přepážka žlabu WIRE ,00 [kg/m] Spojky žlabu WIRE Spojka žlabu WIRE slouží pro spojování žlabů v přímém směru. Používá se vždy na bočnice a při větších rozměrech také na dno žlabu. Spojka se skládá ze dvou plechových dílů a šroubu vratového M6x12 s maticí límcovou. Matice musí být při montáži vždy z vnější strany žlabu, aby nedošlo k poškození ukládaných kabelů Spojka žlabu WIRE tvarovací slouží k vytvoření tvarových prvků z přímých žlabů. Spojka se skládá ze tří plechových dílů a šroubu vratového M6x16 s maticí límcovou. Kombinacemi plechových podložek lze dosáhnout různých úhlů a poloměrů. Spojka žlabu WIRE uzemňovací slouží jako dodatečné vodivé pospojení mezi žlaby. Spojka se skládá ze zelenožlutého vodiče s očky, čtyř plechových dílů a dvou kusů šroubu vratového M6x20 s maticí límcovou. Spojovací sada WIRE pro víko a přepážku slouží pro upevnění přepážky na dno žlabu a upevnění víka na horní část bočnice. Spojovací sada se skládá z ocelové plechu a šroubu vratového M6x16 s maticí límcovou Galvanický zinek Nerez Spojka žlabu WIRE Spojka žlabu WIRE tvarovací Spojka žlabu WIRE uzemňovací Spojovací sada WIRE pro víko a přepážku Výložník WIRE L B Výložník WIRE je vyroben z ocelového plechu tloušťky 1,5 a 2 mm. Slouží pro nesení žlabů při nástěnné montáži. Žlaby se upevňují bezšroubově do jistících úchytů na výložníku. Ukotvení je možné přes jeden (L= a 100 mm) nebo dva (L=1 0 mm) kotevní otvory v přírubě pomocí kotev nebo šroubů M6 (L=-200 mm) nebo M8 (L=2-0 mm). Pro správnou funkci musí být celá příruba opřena o kotevní podklad, pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Galvanický zinek Nerez Výška (B) Délka (L) Max. zatížení F [N] Výložník WIRE , Výložník WIRE , Výložník WIRE ,00 Výložník WIRE ,00 Výložník WIRE ,00 Výložník WIRE ,00 Výložník WIRE ,00 Výložník WIRE ,00 66

67 KABELOVÝ NOSNÝ SYSTÉM SOLACE Profil WIRE L Profil WIRE je vyroben z ocelového plechu tloušťky 1 mm. Slouží pro nesení žlabů zavěšných pod stropem pomocí závitových tyčí M8. Žlaby se upevňují bezšroubově do jistících úchytů na výložníku. Součastí balení jsou matice límcové M8 v potřebném počtu, závitové tyče nejsou součástí dodávky a je nutno je objednat zvlášť. Galvanický zinek Nerez Délka (L) Profil WIRE ,00 Profil WIRE ,00 Profil WIRE ,00 Profil WIRE ,00 Profil WIRE ,00 Profil WIRE ,00 Profil WIRE ,00 1. Držáky a závěsy středové WIRE 2. Držák středový WIRE slouží pro zavěšení žlabu šířky nebo 1 mm na jednu závitovou tyč M8 pod stropem. Skládá se ze dvou plechových dílů a dvou matic límcových M8. Držák nelze použít v případě montáže víka Závěs středový WIRE 100 slouží pro zavěšení žlabu šířky 100 mm na jednu závitovou tyč M8 pod stropem. Skládá se z ocelového závěsu a dvou matic límcových M8. Závěs nelze použít v případě montáže víka. Závěs středový WIRE 1 slouží pro zavěšení žlabu šířky 1 mm na jednu závitovou tyč M8 pod stropem. Skládá se z ocelového závěsu a dvou matic límcových M8. Závěs nelze použít v případě montáže víka. Závěs středový WIRE slouží pro zavěšení žlabů šířky mm na jednu závitovou tyč M8 pod stropem. Skládá se ze dvou dílů ocelového závěsu a dvou matic límcových M8. Závěs nelze použít v případě montáže víka. Úchyt nástěnný WIRE slouží k upevnění žlabu za dno na stěnu např. k vytvoření stoupacího vedení. Úchyt není vhodný pro žlab šířky 100 mm. Ukotvení je možné dvěma kotvami nebo šrouby M6. Deska přístrojová WIRE slouží k upevnění elektroinstalačních krabic, vypínačů, apod. na bočnici žlabu. Upevnění se provádí bezšroubově jistícími úchyty Galvanický zinek Nerez Max. zatížení F [N] Držák středový WIRE 0 Závěs středový WIRE Závěs středový WIRE 1 0 Závěs středový WIRE Úchyt nástěnný WIRE 100 Deska přístrojová WIRE Verze

68 17. Trubky ocelové 17. Trubky ocelové Na objednávku je možné dodat trubky a příslušenství bez povrchové úpravy, v nerezovém nebo lakovaném provedení. Trubky zavitové EN mají jemný metrický závit 1,5 mm. Trubky zavitové ČSN mají panceřový závit PG. Trubky bezzávitové EN D 3000 X X X Trubky jsou dodávány bez spojky Průměr vnější D Průměr vnitřní [kg/m] Trubka bezzávitová EN ø ,6 0,23 Trubka bezzávitová EN ø ,6 0,54 Trubka bezzávitová EN ø ,2 0,79 Trubka bezzávitová EN ø ,2 0,72 Trubka bezzávitová EN ø ,2 1,22 Trubka bezzávitová EN ø 46,2 1,62 Trubka bezzávitová EN ø ,8 2,55 Spojky trubek bezzávitových EN Spojka trubky bezzávitové EN ø 16 Spojka trubky bezzávitové EN ø 20 0,04 Spojka trubky bezzávitové EN ø 25 0,05 Spojka trubky bezzávitové EN ø 32 0,06 Spojka trubky bezzávitové EN ø 40 0,12 Spojka trubky bezzávitové EN ø 0,15 Spojka trubky bezzávitové EN ø 63 0,20 Kolena bezzávitová EN Poloměr oblouku R Rozměr A A R A D Kolena jsou dodávána bez spojky Koleno bezzávitové EN ø ,05 Koleno bezzávitové EN ø ,12 Koleno bezzávitové EN ø ,22 Koleno bezzávitové EN ø ,36 Koleno bezzávitové EN ø ,52 Koleno bezzávitové EN ø ,79 Koleno bezzávitové EN ø ,36 Vývodka vnější Pro trubky EN. D Vývodka vnější ø Vývodka vnější ø Vývodka vnější ø Vývodka vnější ø Vývodka vnější ø Vývodka vnější ø Vývodka vnější ø 63 0,02 68

69 KABELOVÝ NOSNÝ SYSTÉM SOLACE Trubky závitové EN D 3000 X X X Trubky jsou dodávány včetně 1 ks spojky. Průměr vnější D Průměr vnitřní [kg/m] Trubka závitová EN M16x1, ,6 0,88 Trubka závitová EN M20x1, ,6 0,98 Trubka závitová EN M25x1, ,2 1,11 Trubka závitová EN M32x1, ,2 1,35 Trubka závitová EN M40x1, ,2 1,41 Trubka závitová EN Mx1,5 46,2 1,81 Trubka závitová EN M63x1, ,8 2,10 Spojky trubek závitových EN Spojka trubky závitové EN M16x1,5 Spojka trubky závitové EN M20x1,5 0,04 Spojka trubky závitové EN M25x1,5 0,05 Spojka trubky závitové EN M32x1,5 0,06 Spojka trubky závitové EN M40x1,5 0,12 Spojka trubky závitové EN Mx1,5 0,15 Spojka trubky závitové EN M63x1,5 0,20 Kolena závitová EN Poloměr oblouku R Rozměr A A R A D Koleno závitové EN M16x1, ,12 Koleno závitové EN M20x1, ,21 Koleno závitové EN M25x1, ,32 Koleno závitové EN M32x1, ,48 Koleno závitové EN M40x1, ,66 Koleno závitové EN Mx1, ,88 Koleno závitové EN M63x1, ,17 Kolena jsou dodávána včetně 1 kusu spojky. Příchytka trubky Pro trubky EN a ČSN. Ø 6,3 mm Příchytka trubky ø 63 má spodní otvor o velikosti 8mm. Příchytka trubky ø 16 0,03 Příchytka trubky ø 20 0,03 Příchytka trubky ø 25 0,04 Příchytka trubky ø 32 0,05 Příchytka trubky ø 40 0,05 Příchytka trubky ø 0,06 Příchytka trubky ø 63 0,07 Verze

70 17. Trubky ocelové Trubky závitové ČSN D Spojky trubek závitových ČSN Trubky jsou dodávány včetně 1 ks hliníkové spojky. Průměr vnější D Průměr vnitřní [kg/m] Trubka závitová ČSN Pg 13,5 20,4 18,2 0,70 Trubka závitová ČSN Pg 16 22,5 20,3 0,80 Trubka závitová ČSN Pg 21 28,3 25,7 1,00 Trubka závitová ČSN Pg 29 37,0 34,4 1,32 Trubka závitová ČSN Pg 36 47,0 44,0 1,60 Trubka závitová ČSN Pg 42 54,0 51,0 1,84 liník Spojka trubky závitové ČSN Pg 13,5 Spojka trubky závitové ČSN Pg 16 Spojka trubky závitové ČSN Pg 21 Spojka trubky závitové ČSN Pg 29 Spojka trubky závitové ČSN Pg 36 Spojka trubky závitové ČSN Pg 42 Kolena závitová ČSN Poloměr oblouku R Rozměr A A R A D Kolena jsou dodávány včetně 1 ks hliníkové spojky. Koleno závitové ČSN Pg 13, Koleno závitové ČSN Pg Koleno závitové ČSN Pg Koleno závitové ČSN Pg Koleno závitové ČSN Pg Koleno závitové ČSN Pg Vývodka vnější Pro trubky ČSN. D Vývodka vnější Pg 13, Vývodka vnější Pg Vývodka vnější Pg Vývodka vnější Pg Vývodka vnější Pg Vývodka vnější Pg 42 0,02 Příchytky trubek a jejich kompatibilita Rozsah Trubky bezzávitové EN Trubky závitové EN Trubky závitové ČSN Příchytka trubky ø Trubka bezzávitová EN ø 16 Trubka závitová EN M16x1,5 x Příchytka trubky ø Trubka bezzávitová EN ø 20 Trubka závitová EN M20x1,5 Trubka závitová ČSN Pg 13,5 Trubka závitová ČSN Pg 16 Příchytka trubky ø Trubka bezzávitová EN ø 25 Trubka závitová EN M25x1,5 Trubka závitová ČSN Pg 21 Příchytka trubky ø Trubka bezzávitová EN ø 32 Trubka závitová EN M32x1,5 Trubka závitová ČSN Pg 29 Příchytka trubky ø Trubka bezzávitová EN ø 40 Trubka závitová EN M40x1,5 x Příchytka trubky ø Trubka bezzávitová EN ø Trubka závitová EN Mx1,5 Trubka závitová ČSN Pg 36 Příchytka trubky ø Trubka bezzávitová EN ø 63 Trubka závitová EN M63x1,5 Trubka závitová ČSN Pg 42 70
